Неисправности вентилятора радиатора
Вышедший из строя вентилятор радиатора может привести к слишком большому повышению температуры охлаждающей жидкости, но только при длительной работе на холостом ходу, например, в дорожной пробке праздничным вечером в городе или на автобане. Но вышедший из строя вентилятор еще не означает конца поездки:

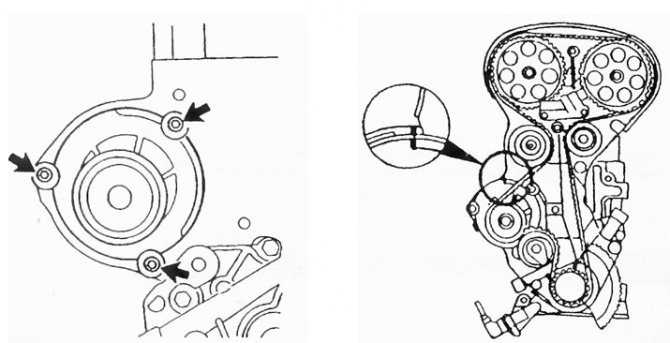

Слева:
Водяной насос закреплен тремя болтами на торцевой стороне двигателя.
Справа:
В автомобилях с двигателем 16V, привинчивая водяной насос, учитывайте его монтажное положение: обе отметки на насосе должны совпадать.
Термовыключатель (2) вентилятора радиатора привинчен в Vectra справа на радиаторе (1). Термовыключатель включает или выключает вентилятор радиатора в зависимости от температуры охлаждающей жидкости.

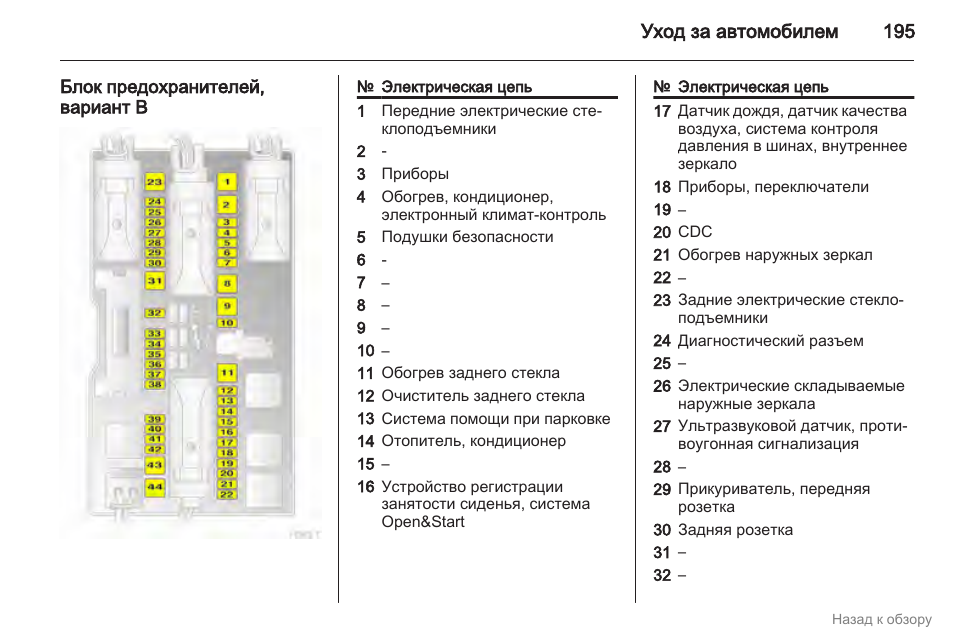

Схемы расположения реле и предохранителей на автомобилях Opel Vectra поколений B и C
Автоэксперт. Консультант сайта opelpro.ru.
Обнаружение неисправностей в электрических цепях современных автомобилей – непростая задача даже для подготовленного профессионала. Что до рядовых автомобилистов, то у них могут возникнуть проблемы ещё на этапе поиска вышедших из строя реле и перегоревших предохранителей.
Основные проблемы рождает недостаток информации. Эта статья, посвящённая автомобилям Opel Vectra поколений B и C, позволит удовлетворить существующий информационный голод. Изучив её, автовладельцы получат возможность узнать, где на их машинах расположены и за что отвечают реле и предохранители.
Для того чтобы сделать информацию более наглядной, статься дополнена подробными схемами. Не заблуждайтесь, полагая, будто по ошибке авторов схемы повторяются. В зависимости от конкретного года выпуска Опель Вектра и комплектации популярной модели, компоненты могут размещаться по-разному.
Чтобы не совершить ошибки, наберитесь терпения и найдите именно ваш вариант исполнения автомобиля. Ну что, готовы? Тогда приступим!
Тест цепи на короткие замыкания:
- Всё электрооборудование отключают от питания АКБ.
- Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
- Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.
В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.
Тест напряжения «на массу»:
- Отключают аккумуляторную батарею.
- Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
- Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.
При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.
Источники
- https://carpod.ru/predohraniteli-opel-vectra-b-1995-2003_2937.htm
- https://zapchasti.expert/predoxraniteli/predoxraniteli-opel-vectra-b.html
- https://avtorom.ru/opel-vectra-b-predohraniteli-i-rele/
- https://remocars.ru/opelman/vectra-b/elektrika/blok-predohraniteley-i-rele-opel-vektra-b.html
- https://vsepredohraniteli.ru/opel/vectra-b.html
- https://avtozam.com/opel/vectra/opisanie-predohraniteley/
Где находится предохранитель бензонасоса Опель Вектра
Все о предохранителях в Опель Вектра A, B
Как понятно, предохранители созданы для предотвращения выхода из строя электронных приборов транспортного средства при скачках напряжения
Потому работоспособности этих компонент следует раздельно уделить внимание. Опель Вектра Б 1997 г.в. двигатель x16xel,где находится реле бензонасоса,под капотом в коробке ближе к стеклу стоят два фиолетовое реле и коричневое,при прокрутке реле бензонасоса активно(по Предлагаем для вас выяснить, где размещен блок предохранителей Опель Вектра А и Б, за что отвечают элементы и как произвести их подмену
двигатель x16xel,где находится реле бензонасоса,под капотом в коробке ближе к стеклу стоят два фиолетовое реле и коричневое,при прокрутке реле бензонасоса активно(по Предлагаем для вас выяснить, где размещен блок предохранителей Опель Вектра А и Б, за что отвечают элементы и как произвести их подмену.
Расположение и электросхема
Блоки предохранителей (дальше — БП) в моделях Опель Вектра А и Б имеют различные схемы и расшифровки, но они размещены в одном и том же месте.
Причина — вышедший из строя датчик температуры Опель где находится датчик Как сказано выше, назначение частей БП заключается в разрыве цепи, когда напряжение превосходит допустимое значение.
Кузова Опель Астра Где расположен монтажный блок (предохранитель бензонасоса Потому все плавкие предохранители инсталлируются в одном блоке, чтоб при поломке какого-нибудь устройства шофер мог проверить работоспособность звена БП.
В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под управляющим колесом. Если вы до сего времени не понимаете, какие детали и за что отвечают, то сможете ознакомиться с приведенным материалом или поглядеть на внутреннюю сторону крышки БП — там представлена схема и предназначение.
Опель Вектра А
Как мы уже произнесли, место расположения БП в обеих моделях тс однообразное, но, схемы некординально различаются меж собой. Например, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.
Далее, мы предлагаем вам расшифровку назначения каждого звена
Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто
Расшифровка электросхемы приборов БП, установленном в салонетранспортного средства.
Что делать если сгорело реле бензонасоса
— СМОТРИ )))
Проверка реле бензанасоса Opel
Omega A 3.0L 1989года c30ne.
Опель Вектра Б
Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. XC90 Предохранитель прикуривателя на xc 90 Собственный опыт.
Прошу вас подсказать мне где находится предохранитель на прикуриватели (на передний и задний) в Volvo xc90? Где находится стартер и предохранитель Peugeot Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока.
Замена Бензонасоса Z22YH от ВАЗ — бортжурнал Opel Vectra Direct 2.2 л 155лс 2007 года на DRIVE2
Здравствуйте сразу хочу поблагодарит за максимально оказанную помощь в подсказке бензонасосе
И так! Завёл я машину, жду пока прогреется, вроде как обычно! Но через 10 секунд двигатель начал сильно троить и заглох я сначала не понял. Че за … Снова включил зажигания и тут я понимаю не слышно насоса
Время уже 21:00 магазины все закрыты, и сам стою на другой окраине города пришлось ехать на автобусе домой, приехал домой резко зашёл в Драйв и тут в течений 5 минут мне помогли, написали что бензонасос подойдёт от ВАЗ 2110 . Звоню Другу рассказываю ситуацию и он через минут 20 приезжает с новым бензонасосом от 10ки о ЧУДО ! Очень как не хотел машину оставлять на другой части города ! Поехали, разобрали заменили насос один в один ! Не чего резать не надо 650 руб и машина на ходу
С этим бензонасосом езжу уже больше 10 дней и вывод такой машина реально начала набирать скорость бодрее от 120 до 180 очень резво, с учетом что у меня нет катализатора, Но при ускорении со 120км до 180км идут очень очень мелкие рывки еле ощутимы
Да я понимаю бензонасос от ВАЗ60 литров в час наверно это мало так и ТНВД можно убить кто знает сколько литров в час качает родной бензонасос ?
Предохранители и реле
color=»red»> Предупреждение
Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
color=»red»> Расположение предохранителей
|
|

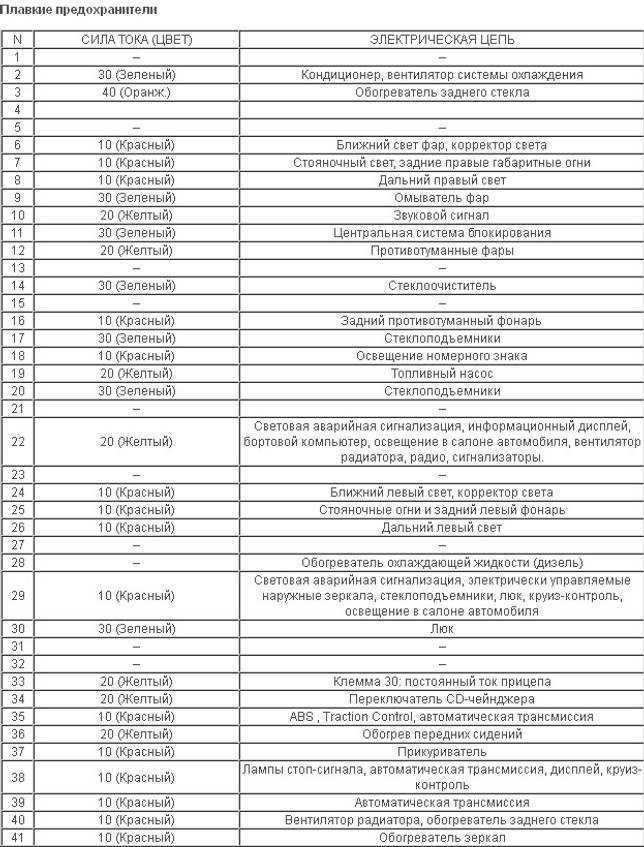

Плавкие предохранители
| N | СИЛА ТОКА (ЦВЕТ) | ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
| 1 | – | – |
| 2 | 30 (Зеленый) | Кондиционер, вентилятор системы охлаждения |
| 3 | 40 (Оранж.) | Обогреватель заднего стекла |
| 4 | ||
| 5 | – | – |
| 6 | 10 (Красный) | Ближний свет фар, корректор света |
| 7 | 10 (Красный) | Стояночный свет, задние правые габаритные огни |
| 8 | 10 (Красный) | Дальний правый свет |
| 9 | 30 (Зеленый) | Омыватель фар |
| 10 | 20 (Желтый) | Звуковой сигнал |
| 11 | 30 (Зеленый) | Центральная система блокирования |
| 12 | 20 (Желтый) | Противотуманные фары |
| 13 | – | – |
| 14 | 30 (Зеленый) | Стеклоочиститель |
| 15 | – | – |
| 16 | 10 (Красный) | Задний противотуманный фонарь |
| 17 | 30 (Зеленый) | Стеклоподъемники |
| 18 | 10 (Красный) | Освещение номерного знака |
| 19 | 20 (Желтый) | Топливный насос |
| 20 | 30 (Зеленый) | Стеклоподъемники |
| 21 | – | – |
| 22 | 20 (Желтый) | Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы. |
| 23 | – | – |
| 24 | 10 (Красный) | Ближний левый свет, корректор света |
| 25 | 10 (Красный) | Стояночные огни и задний левый фонарь |
| 26 | 10 (Красный) | Дальний левый свет |
| 27 | – | – |
| 28 | – | Обогреватель охлаждающей жидкости (дизель) |
| 29 | 10 (Красный) | Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля |
| 30 | 30 (Зеленый) | Люк |
| 31 | – | – |
| 32 | – | – |
| 33 | 20 (Желтый) | Клемма 30: постоянный ток прицепа |
| 34 | 20 (Желтый) | Переключатель CD-чейнджера |
| 35 | 10 (Красный) | ABS , Traction Control, автоматическая трансмиссия |
| 36 | 20 (Желтый) | Обогрев передних сидений |
| 37 | 10 (Красный) | Прикуриватель |
| 38 | 10 (Красный) | Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль |
| 39 | 10 (Красный) | Автоматическая трансмиссия |
| 40 | 10 (Красный) | Вентилятор радиатора, обогреватель заднего стекла |
| 41 | 10 (Красный) | Обогреватель зеркал |
Расположение главного блока предохранителей и реле на панели приборов со стороны водителя
| Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя. |
Расположение предохранителей и реле приведено на крышке.
Каждый предохранитель имеет надпись о величине пропускаемого тока.
| Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. |
Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Реле – это электронно управляемый переключатель, который обычно используется следующим образом:
– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.
Расположение реле перед аккумулятором в моторном отсеке
| Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке. |
Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.
Снятие реле
Замена бензонасоса опель вектра б
Бензонасос на Opel Vectra B находится в топливном баке, под задним сидением, поэтому если нужно заменить бензонасоса на Вектра Б, то первым делом потребуется снять сидение, откинуть шумоизоляцию и открыть черную крышку лючка небольшой плоской отверткой. Эта же отверточка понадобится вам чтобы отсоединить топливные патрубки (отстегнуть пластиковые защелки) и снять разъем питания. Кольцо фиксирующее топливную станцию в баке откручивается против часовой стрелки. Потом, отщелкнув два крепления по бокам корпуса снимаем лишь бензонасос автомобиля. Теперь когда пластиковый корпус с бензонасосом в руках можно временно прикрыть пластмассовой крышкой отверстие в бензобаке, дабы не испарялся бензин. Замена бензонасоса на Вектре Б совмещается в месте с заменой или чисткой фильтра-сеточки грубой очистки. Подробнее весь процесс смотрите на видео.
