Блок предохранителей и реле nissan almera n16

Предохранители и реле под капотом

Схема

Назначение

А 100А Генератор (зарядка на батарею)
В 40А электростеклоподъемники
С 40А регулятор охлаждающих вентиляторов
D 40А регулятор охлаждающих вентиляторов
E 30А для дизелей
F 60А для дизелей
G 80А для дизелей
H 80А главный источник питания, цепь заземления
I 50А ABS
J 30А к выключателю зажигания от аккумулятора
К 30А ABS/ESP
L 30А ESP
М 30А Омыватель фар
32 20А Омыватель заднего стекла
33 15А Противотуманные фары
34 15А Электропривод и реле электропривода дроссельной заслонки
35 15А Фары, система включения ближнего света в дневное время
36 15А Фары, система включения ближнего света в дневное время
37 10А Задний противотуманный фонарь
38 10А Габариты, освещение номерного знака
39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
40 15А Аудио, навигация, ЖК-дисплей
41 10А Система управления двигателем
42 10А Катушка зажигания
43 10А ЕГР
44 20А ЭБУ двигателя

Блок с реле

Он находится у правого крыла, с боку от бочка с омывающей жидкостью.

Фото-схема

Расшифровка

R1 3-е реле вентилятора радиатора (25221E)
R2 Передние туманки ПТФ (25224QA)
R3 Реле кондиционера Е6 (25224D)
R4 Реле звукового сигнала (25620)
R5 Реле вентилятора радиатора (25224J)
R6 Фары, свет (25224А)
R7 Стартер (25224G)

Не подходит информация? Выберете нужный вариант в полном описании всех моделей.

Замена предохранителей на Nissan Almera N16

Подготовительный этап:

Отвертка с плоским наконечником;
Пластиковая лопатка;
Пинцет для извлечения модулей;
Дополнительное освещение по мере необходимости;
Набор новых модулей, реле – коммутаторов.

Последовательность действий при замене предохранителей в салоне:

Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз;
Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок;
Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера. Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка;
Вставляем новый предохранитель, проверяем оборудование.

Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

Замена предохранителей в моторном отсеке Ниссан Альмера N16:

Останавливаем двигатель, открываем капот;
В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе.

Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне. После чего провести замену.

Устройство монтажных блоков предохранителей

Монтажный блок в салоне под приборной панелью. Защищает основные цепи потребителей: фары, габаритные огни и поворотники, кондиционер, освещение салона, центральный замок и противоугонный комплекс, и.т.п.
Монтажный блок в подкапотном пространстве (моторный отсек). Предназначен для защиты цепей ЭСУД, различных системных датчиков, ABS и ESP, генератора.
Дополнительный блок с реле. Контролирует работу мощных потребителей энергии.

Каждая цепь к определённому узлу имеет различные параметры значений номинальной силы тока, выраженной в Амперах. При замене предохранителей, либо плавких вставок, реле учитывают номинал и назначение элементов цепи.

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

Схема первого блока с нумерацией для таблицы ниже

5:1752

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

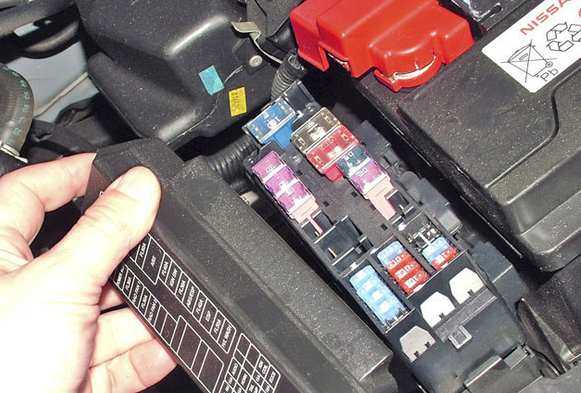

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

www.spike.su

Предохранители в Ниссан Альмера классик n16 и n15

Такие устройства стоят очень дешево, но именно они и предохраняют от более серьезных поломок остальное дорогостоящее оборудование. Вышедших из строя «защитников» будет легко поменять. Несмотря на легкость этого процесса, нужно придерживаться определенных правил:

Главный параметр, по которому следует ориентироваться при покупке новой детали — сила тока (указана в амперах). Именно на нее рассчитана легкоплавкая вставка, которую имеют все предохранители ниссан альмера

Очень важно установить в цепь именно соответствующий номинал — только в этом случае он сработает.
Если установлен элемент с меньшим метражом, то, конечно, он защитит все остальное оборудование, но вместе с тем, сразу же выйдет из строя. А вот больший номинал не справится с поставленной перед ним задачей — это уже ставит защиту машины под сомнение.

Итак, при любом подозрении на неисправность электросистемы автомобиля, нужно первым делом проверить на работоспособность блок предохранителей ниссан альмера. Однако «вслепую» сделать это правильно не получится — необходимо знать, где расположены эти детали в ниссан альмера и какие предохранители за что отвечают, последовательность их разбора и последующей замены. Каждый из них направлен на потребителя своей мощности.

Nissan Almera | Бортовая электрическая сеть | Ниссан Альмера

Источники и потребители электрической энергии, установленные на автомобиле, соединяются между собой бортовой электрической сетью. Основными элементами электрической сети являются соединительные провода, средства защиты цепей от перегрузок и коротких замыканий, средства коммутации (выключатели и переключатели) и различные соединительные и распределительные устройства.

Конструкция и функции части элементов электрической сети автомобиля рассмотрены выше при описании конкретных изделий и систем. В данном разделе предоставлена недостающая информация.

Для защиты узлов электрооборудования и электропроводки от перегрузок и коротких замыканий используются плавкие предохранители штепсельного типа, установленные в монтажных блоках. Блок, расположенный в салоне автомобиля под облицовкой левой части панели приборов (рис. 8.17), включает в себя предохранители, перечисленные в табл. 8.7.

Таблица 8.7 Цепи, защищаемые предохранителями, установленными в салоне

Кроме предохранителей, в монтажных блоках установлены реле (рис. 8.19 и 8.20).

Некоторые реле и электрические блоки установлены отдельно от монтажных блоков (рис. 8.21).

В цветной вкладке в конце книги приведены схемы основных систем электрооборудования. Обозначения цвета проводов даны в табл. 8.1.

Таблица 8.8 Цепи, защищаемые предохранителями, установленными в моторном отсеке

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

короткие замыкания;
токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

черный – 1А;
серый – 2А;
фиолетовый – 3А;
коричнево-желтый – 5А;
темно-коричневый – 7.5А;
красный – 10А;
голубой – 15А;
желтый – 20А;
белый – 25А;
зеленый – 30А;
оранжевый – 40А;
голубой – 60А;
коричневый – 70А;
светло-желтый – 80А;
сиреневый – 100А.

Оттенки цветов могут отличаться

Ниссан альмера классик все предохранители и реле

Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения. В обоих вариантах есть своя правда. Так как она создана на платформе предыдущего поколения, но имеет доработанный кузов с маркировкой B10 и измененную систему подвески. Разрабатывалась специально для России. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан альмера классик, а так же их фотографиями, схемами и расшифровкой элементов. p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

БП в салоне

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля

За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

Таблица обозначения каждой детали блока, расположенного в салоне авто

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер	Предназначение
R1	Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2	Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3	Отвечает за функционирование электрических стеклоподъемников.
R4	Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Три реле, расположенные с обратной стороны монтажного БП в салоне авто

Номер	Предназначение
R1	Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2	Отвечает за работу нагнетателя двигателя.
R3	Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

БП в моторном отсеке

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгоранияОписание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя

Номер	Предназначение
R1	Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2	Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3	Этот компонент отвечает за функционирование кондиционера.
R4	Реле сигнала рулевого колеса.
R5	Также обеспечивает работоспособность вентилятора радиатора.
R6	Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7	От этого реле зависит работа стартера.
