Блоки под капотом
Расположение

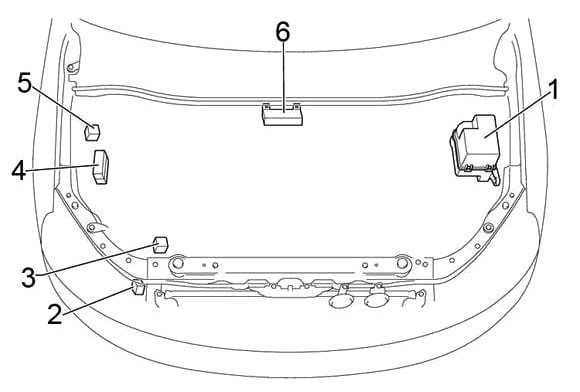

Общее расположение блоков под капотом
Обозначение
- Блок предохранителей и реле
- Реле управления омывателем фар
- ЭБУ системы управляемого проскальзывания
- Блок реле ABS
- 1CD-FTV: реле свечей накаливания
- Коробка реле

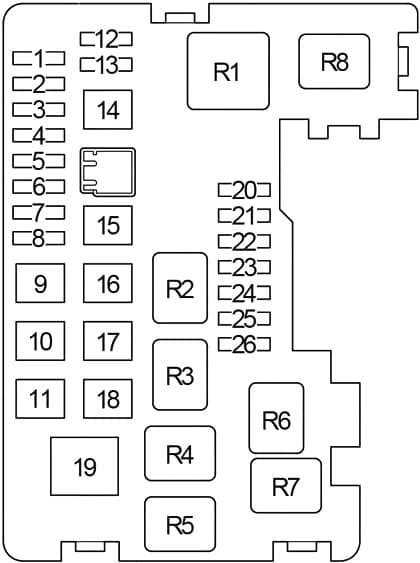

Блок предохранителей и реле
Расположен в левой части моторного отсека под защитной крышкой.
Схема
Описание
| 1 | 30A DCC — предохранители «ECU-B», «DOME», «RAD N.1» |
| 2 | 15A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха |
| 30A FUEL HTR — Diesel: Подогреватель топлива | |
| 3 | Труба 10А — Сигнал |
| 4 | 10А ZTA — Указатель поворота и контрольная лампа |
| 5 | 15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 6 | 10A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой. |
| 10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой. | |
| 15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо. | |
| 7 | 7.5A OBD — бортовая система диагностики |
| восемь | 7,5A ALT-S — Avensis Verso, Picnic: система зарядки |
| 15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей. | |
| девять | 50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10 | 30А AM2 — Замок зажигания |
| одиннадцать | 30A RR CLR — Задний кондиционер |
| 12 | 30A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар |
| 15A Ipsum: принято | |
| 13 | 7,5A RR FOG — Фонарь противотуманный задний |
| 14 | 40 / 50A АБС №1 -ABS, VSC |
| 15 | 30/40 АБС №2 — АБС, VSC |
| 16 | 30A CDS — Бензин: Электрические вентиляторы системы охлаждения |
| 40A CDS — Дизель: Электрические вентиляторы охлаждения | |
| 17 | 30A RDI — Бензин: электрические вентиляторы системы охлаждения |
| 40A RDI — Дизель: Электрические вентиляторы охлаждения | |
| 18 | 50A HTR — Кондиционер / отопление |
| 19 | 140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1 |
| ветры | 15A HEAD RH UPR — Правая фара (дальний свет), панель приборов |
| 21 год | 15А HEAD LH UPR — Левая фара (дальний свет) |
| 22 | 15A HEAD RH LWR — Левая фара (ближний свет), дальность света |
| 23 | 15А HEAD LH LWR — Фара правая (ближний свет) |
| 24 | 15А RAD NO.1 — Аудиосистема |
| 25 | 7.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла |
| 26 год | КУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика |
| Реле | |
| R1 | Фары (ГОЛОВА) |
| R2 | Avensis Verso, Picnic: (ДИММЕР) |
| Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом | |
| R3 | Бензин: Зажигание (IG2) |
| Дизель: Подогреватель топлива (FUEL HTR) | |
| R4 | Сигнал |
| R5 | Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2) |
| R6 | Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |
| R7 | Электровентилятор (ВЕНТИЛЯТОР №3) |
| R8 | Блок управления двигателем (EFI) |

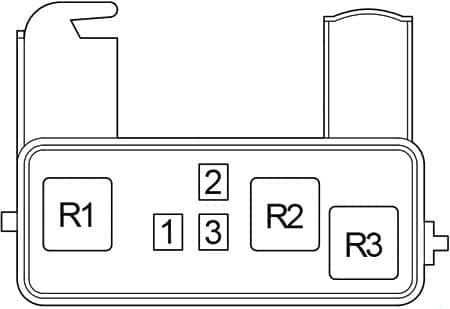

Основной блок реле
Схема
Деловое свидание, встреча
- R1 — Запуск (ST)
- R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
- R3 — Муфта компрессора кондиционера (MG / C)
- 1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
- 2 — Резерв
Дополнительный блок реле
Схема
Расшифровка
| 1 | 50A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель) |
| 2 | 50A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель) |
| 3 | 50A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель) |
| Реле | |
| R1 | Электрическое сопротивление (HTR SUB 1) |
| R2 | Электрическое сопротивление (HTR SUB 2) |
| R3 | Электрическое сопротивление (HTR SUB 3) |
Основные причины перегорания предохранителей
Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:
- повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
- скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
- несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
- слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
- изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.
Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.
В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.
Точки подключения автосигнализации на Ford Fiesta 2020
Замок зажигания: 12в — зеленый/красный Зажигание — коричневый/желтый Асс — фиолетовый/зеленый Стартер — синий/белый Обход штатного иммобилайзера — мотаем на замок.

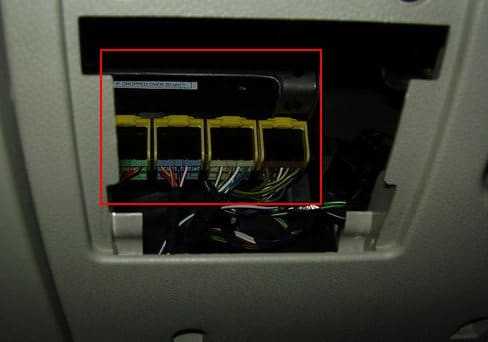

BCM за бардачком (для удобства открутить и опустить). Серый малый разъем (все наши провода черные): Кнопка открывашки багажника (-) — pin 6 Концевики — pin 19, 20, 21, 22, 23 Центральный замок в простой комплектации: pin 8 открыть — подать массу, закрыть — разорвать. Если есть штатка, то управляем еще и личинкой двери. При открытии подать массу на pin 9 и pin 8 ( развязав диодами). При закрытии массу на пин10 и пин8 разорвать.
Назначение монтажного блока предохранителей
На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.
Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.
Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.
Блок предохранителей в салоне
Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.
Под капотом
Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.
Предохранители Фокус 2 дорестайл
Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.
Предохранители рестайлингового Focus 2
Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.
Блок в салоне
Основной блок с предохранителями и реле находится в салоне, за бардачком. Чтобы добраться до него, нужно слегка сжать бока стены.

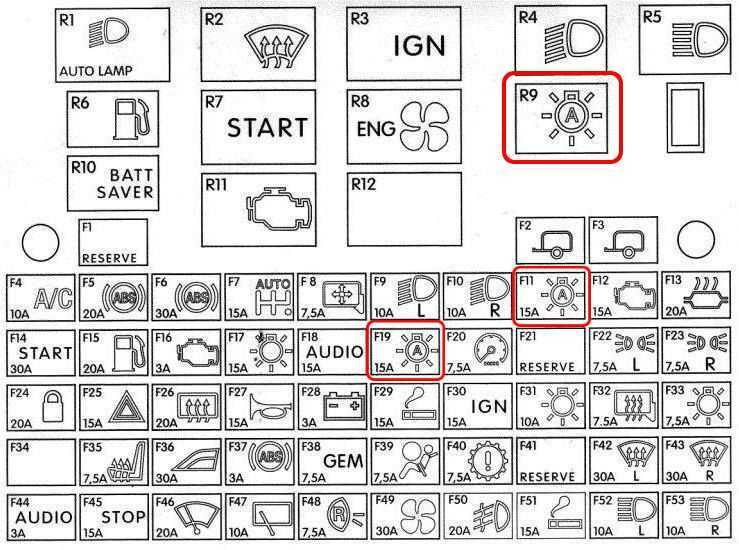

Фото — схема
Описание предохранителя
| F1 | Бронирование |
| F2 | Трейлер |
| F3 | Трейлер |
| F4 | 10A Внутреннее отопление (кондиционирование) и система вентиляции |
| F5 | 20А Антиблокировочная тормозная система (АБС) |
| F6 | 30А Антиблокировочная тормозная система (АБС) |
| F7 | 15A Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал |
| F9 | 10А левый ближний свет |
| F10 | 10А Правый ближний свет |
| F11 | 15А Освещение при движении днем |
| F12 | 15A Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20A Система управления двигателем (дизель) |
| F14 | 30А стартер |
| F15 | 20А топливный насос |
| F16 | 3A Цепь питания реле впрыска, ЭБУ впрыска |
| F17 | Выключатель наружного освещения 15А |
| F18 | Автомагнитола 15А |
| F19 | 15А Освещение при движении днем |
| F20 | 7,5А Приборная панель, таймер отключения, подсветка номерного знака |
| F21 | Бронирование |
| F22 | 7.5A Габаритный огонь левый |
| F23 | 7.5А Габаритный свет правый |
| F24 | 20A Центральный замок и звуковой сигнал |
| F25 | Аварийная световая сигнализация 15А |
| F26 | 20A Электрический обогреватель заднего стекла багажника |
| F27 | Рог 15А |
| F28 | Аккумулятор 3А, стартер |
| F29 | 15А прикуриватель |
| Ф30 | 15А система зажигания |
| F31 | Выключатель наружного освещения 10А |
| F32 | 7,5А Наружные зеркала с электрообогревом |
| F33 | Переключатель приборов 7,5 А |
| F34 | Бронирование |
| Ф35 | 7,5А подогрев передних сидений |
| Ф36 | 30А Электростеклоподъемники |
| F37 | 3А Антиблокировочная тормозная система (АБС) |
| F38 | 7.5A Электроника общего назначения |
| F39 | Подушки безопасности 7,5А |
| F40 | 7,5А автоматическая коробка передач |
| F41 | Бронирование |
| F42 | Обогрев лобового стекла 30А |
| F43 | Обогрев лобового стекла 30А |
| F44 | 3А автомобильное радио |
| F45 | 15А стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Задний стеклоочиститель |
| F48 | Фонарь заднего хода 7,5 А |
| F49 | Двигатель отопителя 30А |
| F50 | 20А противотуманные фары |
| F51 | 15A Вспомогательный предохранитель прикуривателя |
| F52 | 10A Левая фара дальнего света |
| F53 | 10А Правый дальний свет |
Отметим, что Gem также отвечает за работу центрального замка, сигнализации, поворотников, стеклоочистителей, внутреннего освещения и диагностической системы — блока, расположенного под панелью приборов со стороны водителя за перчаточным ящиком.
Схемы блока предохранителей
Блок предохранителей в салоне
Назначение предохранителей на приборной панели
| № | Номинальная мощность усилителя | Описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | – | Буксировка прицепа |
| F3 | – | Буксировка прицепа / Освещение |
| F4 | 10А | Кондиционер, двигатель вентилятора |
| F5 | 20А | Антиблокировочная тормозная система (ABS), ESP |
| F6 | 30А | Антиблокировочная тормозная система (ABS), ESP |
| F7 | 15А | Автоматическая коробка передач (Durashift EST) |
| F8 | 7,5 А | Электрические дверные зеркала |
| F9 | 10А | Левая ближняя фара |
| F10 | 10А | Правый стоп-сигнал |
| F11 | 15А | Дневной ходовой огонь (DRL) |
| F12 | 15А | Управление двигателем, ЭБУ впрыска |
| F13 | 20А | Управление двигателем, каталитический нейтрализатор (дизель) |
| F14 | 30А | Стартер |
| F15 | 20А | Топливный насос |
| F16 | 3А | Управление двигателем, ЭБУ впрыска |
| F17 | 15А | Переключатель |
| F18 | 15А | Магнит, диагностическая розетка |
| F19 | 15А | Дневные ходовые огни (DRL) |
| F20 | 7,5 А | Приборная панель, экономитель заряда батареи, подсветка номерного знака, стандартный электронный модуль |
| F21 | – | Не используется |
| F22 | 7,5 А | Маркер конца линии и сигнал предупреждения об опасности (слева) |
| F23 | 7,5 А | Предупреждающие и габаритные огни (справа) |
| F24 | 20А | Центральный замок, сигнализация |
| F25 | 15А | Предупреждающие огни |
| F26 | 20А | Заднее стекло с подогревом |
| F27 | 15А | Рог |
| F28 | 3А | Аккумулятор, стартер |
| F29 | 15А | Зажигалка |
| F30 | 15А | Зажигалка |
| F31 | 10А | Переключатель |
| F32 | 7,5 А | Наружные зеркала с подогревом |
| F33 | 7,5 А | Приборная панель |
| F34 | – | Неиспользованный |
| F35 | 7,5 А | Передние сиденья с подогревом |
| F36 | 30А | Электрические окна |
| F37 | 3А | Антиблокировочная тормозная система (ABS), ESP |
| F38 | 7,5 А | Стандартный электронный модуль |
| F39 | 7,5 А | Воздушная подушка |
| F40 | 7,5 А | Автоматическая коробка передач |
| F41 | – | Неиспользованный |
| F42 | 30А | Ветровое стекло с подогревом |
| F43 | 30А | Ветровое стекло с подогревом |
| F44 | 3А | Аудиосистема |
| F45 | 15А | Стоп-сигнал |
| F46 | 20А | Стеклоочистители переднего ветрового стекла |
| F47 | 10А | Задние стеклоочистители |
| F48 | 7,5 А | Запасные огни |
| F49 | 30А | Двигатель вентилятора |
| F50 | 20А | Противотуманная фара |
| F51 | 15А | Розетка дополнительного питания |
| F52 | 10А | Левая фара дальнего света |
| F53 | 10А | Правая фара дальнего света |
| Реле | ||
| R1 | 40 | Электрические дверные зеркала |
| R2 | 40 | Ветровое стекло с подогревом |
| R3 | 70 | Зажигание |
| R4 | 20 | Опущенная балка |
| R5 | 20 | Фара дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Тепловентилятор) |
| R9 | 20 | Дневные ходовые огни (DRL) |
| R10 | 20 | Система зарядки |
| R11 | 40 | Управление двигателем, ЭБУ впрыска |
| R12 | – | Не используется |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Усилитель | Описание |
|---|---|---|
| FA | 30 | Вспомогательный нагреватель |
| FB | 60 | Роботизированное оборудование |
| FC | 60 | Предварительный нагрев (дизельное топливо) |
| FD | 40 | Кондиционер |
| FE | 60 | Внешнее освещение |
| FF | 60 | Резерв |
| FG | 60 | Системы управления двигателем |
| FH | 60 | Электрические окна |
Блок реле
| № | Описание |
|---|---|
| R1 | Муфта компрессора кондиционера (отключение при полном дросселе) |
| R2 | Вентилятор охлаждения двигателя (высокая скорость) |
| R3 | Вспомогательный нагреватель |
| R4 | Вспомогательный нагреватель |
Блок в салоне Ford Fiesta 5
Основной блок с предохранителями и реле находится в салоне, за бардачком. Для доступа к нему надо слегка сжать по бокам стенки.

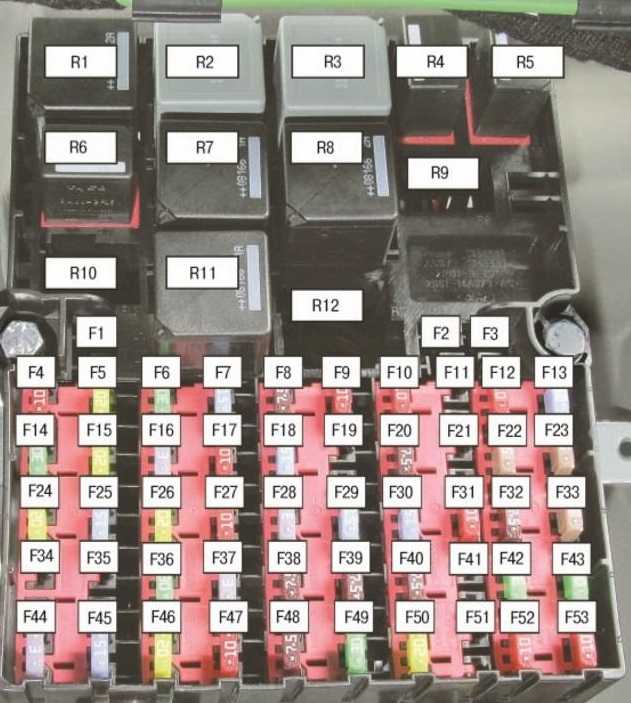

Фото схема
Описание предохранителей
| F1 | Резерв |
| F2 | Прицеп |
| F3 | Прицеп |
| F4 | 10А Система отопления (кондиционирования) и вентиляции салона |
| F5 | 20А Антиблокировочная система (ABS) |
| F6 | 30А Антиблокировочная система (ABS) |
| F7 | 15А Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал заднего вида |
| F9 | 10А Левая фара ближнего света |
| F10 | 10А Правая фара ближнего света |
| F11 | 15А Освещение при движении в светлое время суток |
| F12 | 15А Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20А Система управления двигателем (дизель) |
| F14 | 30А Стартер |
| F15 | 20А Топливный насос |
| F16 | 3А Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 | 15А Переключатель приборов наружного освещения |
| F18 | 15А Автомагнитола |
| F19 | 15А Освещение при движении в светлое время суток |
| F20 | 7,5А Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | Резерв |
| F22 | 7,5А Габаритный свет левая сторона |
| F23 | 7,5А Габаритный свет правая сторона |
| F24 | 20А Центральный замок и звуковой сигнал охранной сигнализации |
| F25 | 15А Аварийная световая сигнализация |
| F26 | 20А Электрообогрев заднего стекла двери задка |
| F27 | 15А Звуковой сигнал |
| F28 | 3А Аккумулятор, стартер |
| F29 | 15А Прикуриватель |
| F30 | 15А Система зажигания |
| F31 | 10А Переключатель приборов наружного освещения |
| F32 | 7,5А Электрообогрев наружных зеркал заднего вида |
| F33 | 7,5А Переключатель приборов |
| F34 | Резерв |
| F35 | 7,5А Подогрев передних сидений |
| F36 | 30А Стеклоподъемники |
| F37 | 3А Антиблокировочная система (ABS) |
| F38 | 7,5А Электронный блок общего назначения |
| F39 | 7,5А Подушки безопасности |
| F40 | 7,5А Автоматическая коробка передач |
| F41 | Резерв |
| F42 | 30А Обогрев ветрового стекла |
| F43 | 30А Обогрев ветрового стекла |
| F44 | 3А Автомагнитола |
| F45 | 15А Стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Стеклоочиститель стекла двери задка |
| F48 | 7,5А Фонарь заднего хода |
| F49 | 30А Электродвигатель отопителя |
| F50 | 20А Противотуманные фонари |
| F51 | 15А предохранитель дополнительного прикуривателя |
| F52 | 10А Левая фара дальнего света |
| F53 | 10А Правая фара дальнего света |
Назначение реле и схема
| R1 | 40А Электропривод складывания наружных зеркал |
| R2 | 40А Обогрев ветрового стекла |
| R3 | 70А Система зажигания |
| R4 | 20А Фары ближнего света |
| R5 | 20А Фары дальнего света |
| R6 | 20А Топливный насос |
| R7 | 40А Стартер |
| R8 | 40А Электровентилятор отопителя |
| R9 | 20А Освещение при движении в светлое время суток |
| R10 | 20А Зарядка аккумуляторной батареи |
| R11 | 40А Система впрыска, ЭБУ системы впрыска |
| R12 | Резерв |
Блоки под капотом
Монтажный блок предохранителей
Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо снять саму аккумуляторную батарею.
Схема
Обозначение
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле Ford Fiesta 5
Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.
Схема
Расшифровка
- R1 Выключение А/С при широко открытой дроссельной заслонке
- R2 Высокоскоростной режим вентилятора охлаждения двигателя
- R3 Вспомогательный отопитель (отопитель РТС)
- R4 Вспомогательный отопитель (отопитель РТС)
Итог
Предохранители Fusion – это надежное решение, предназначенное для защиты электронных устройств и узлов. Монтажные блоки просты в обслуживании и не требуют обслуживания.
- https://FokSevmash.ru/hodovaya-chast-i-transmissiya/predohraniteli-ford-fyuzhn.html
- https://carpod.ru/predohraniteli-i-rele-ford-fiesta-fusion-2001-2008_3032.htm
- https://vsepredohraniteli.ru/ford/fusion.html
- https://knigaproavto.ru/shemy/ford/fusion/1597-shema-predohraniteley-i-rele-ford-fusion-2002-2012.html
- https://avtoehlektrika.ru/oborudovanie/gde-nahodyatsya-predohraniteli-ford-fyuzhn.html
- https://rus-avtomir.ru/predohraniteli/rele-fusion
- https://AvtoStandart-m24.ru/avtomobili-drugoe/blok-predohranitelej-ford-fyuzhn.html
- https://4838.ru/predohraniteli-i-bloki-rele-dlya-ford-fusion-eu-2002-2012-so-shemami-i-opisaniem/
- https://lando-spb.ru/remont-i-zamena/kak-snyat-akkumulyator-ford-fyuzhn.html
- https://aklaypart.ru/remont/kak-snyat-akkumulyator-ford-fyuzhn.html
- https://AvtoChehol.su/raznoe/kak-snyat-akkumulyator-ford-fyuzhn.html
- https://adaptsport.ru/remont/kak-snyat-akkumulyator-ford-fyuzhn.html
- https://stoatc.ru/remont/kak-snyat-akkumulyator-ford-fyuzhn.html
- https://myducato.ru/ford/kak-snyat-akkumulyator-ford-fyuzhn.html
