Блоки под капотом

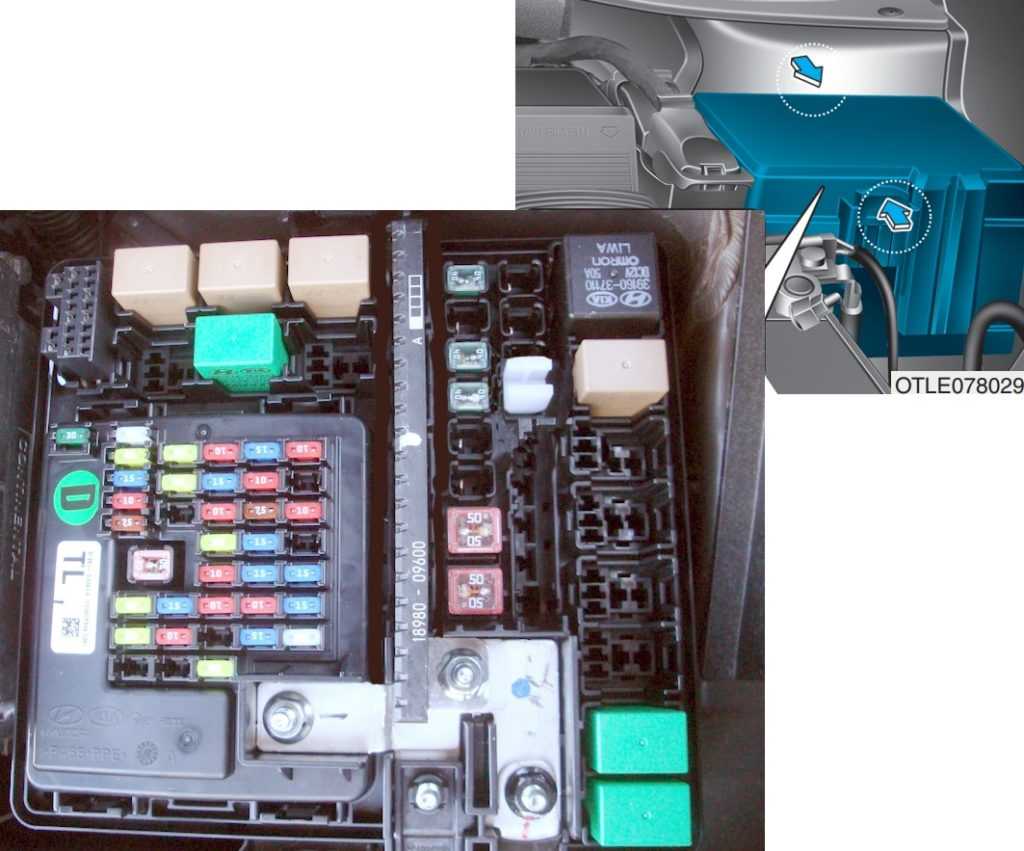

Основной блок

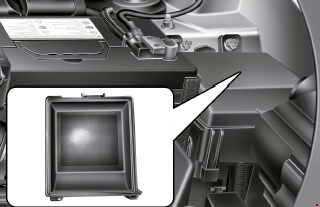

Находится в левой части моторного отсека за аккумуляторной батареей.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>

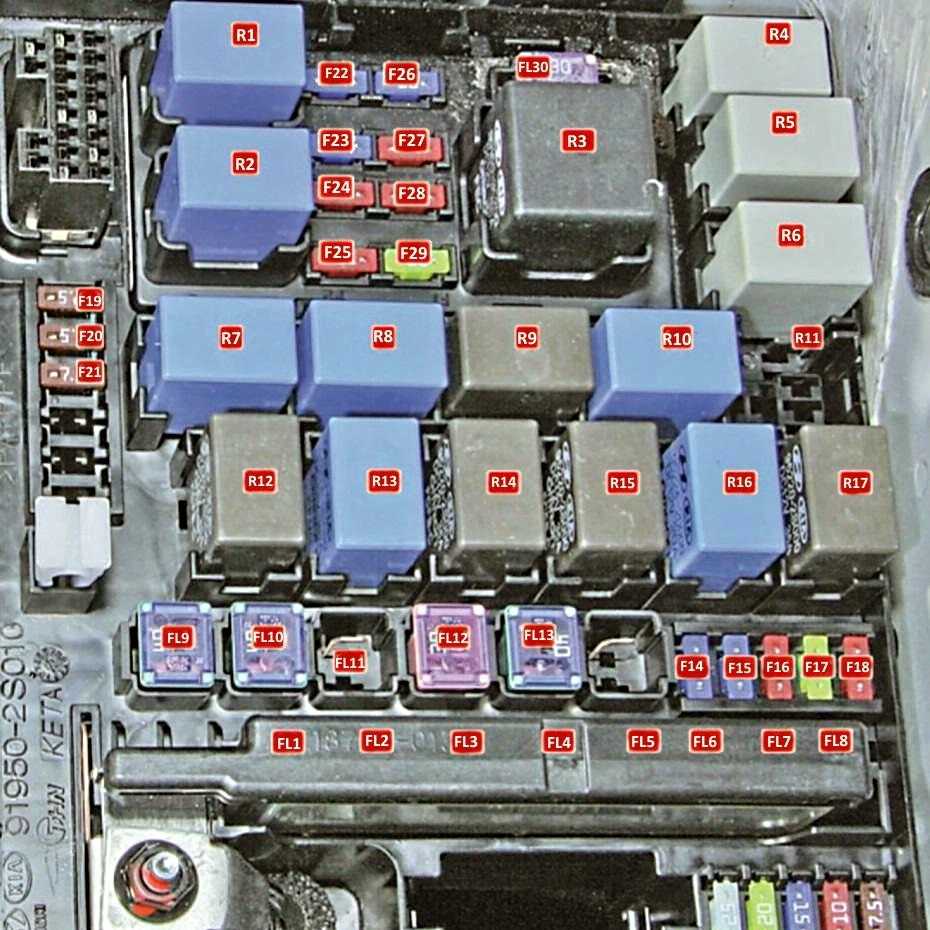

Фото — схема
p, blockquote 16,1,0,0,0 —>
p, blockquote 17,0,0,0,0 —>

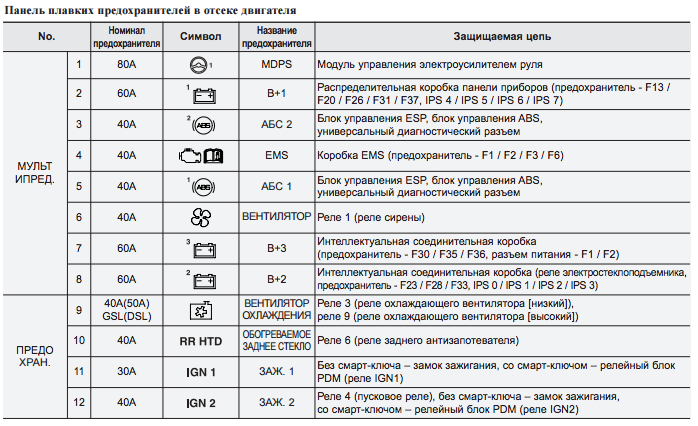

Обозначение
p, blockquote 18,0,0,0,0 —>
| FL1 | 80А Электро усилитель руля |
| FL2 | 60А Распределительная коробка панели приборов |
| FL3 | 40А Блок управления системами ESP и ABS |
| FL4 | 40А Коробка EMS |
| FL5 | 40А Блок управления системами ESP и ABS |
| FL6 | 40А Реле вентилятора печки |
| FL7 | 60А Распределительная коробка панели приборов |
| FL8 | 60А Распределительная коробка панели приборов |
| FL9 | 40А Электро вентилятор системы охлаждения |
| FL10 | 40А Обогрев стекла двери задка |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Выключатель (замок) зажигания |
| FL.13 | 40А Пусковое реле, замок зажигания |
| F14 | 15А Реле сирены охранной сигнализации |
| F15 | 15А Обогрев ветрового стекла |
| F16 | 10А Стоп-сигнал |
| F17 | 20А Блок управления системой полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель |
| F20 | 7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7,5А Переключатель селектора АКП |
| F22 | 15А Топливный насос |
| F23 | 15А Датчик концентрации кислорода, вентилятор системы охлаждения*.
Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*.
Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20А Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30А Реле управления двигателем |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле включения звукового сигнала |
| R9 | Реле — высокая скорость электро вентилятора системы охлаждения |
| R10 | Реле обогрева ветрового стекла |
| R11 | Реле управления двигателем |
| R12 | Электро вентилятор климатической системы |
| R13 | Реле включения звукового сигнала |
| R14 | Реле вентилятора охлаждения (низк.) |
| R15 | Реле стартера |
| R16 | Реле звуковой охранной сигнализации |
| R17 | Реле обогрева заднего стекла |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Расшифровка
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Главный предохранитель
На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

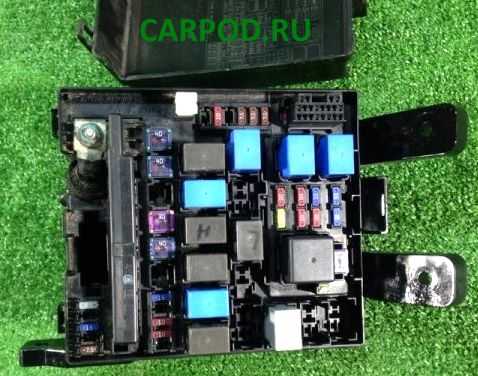

Блок под капотом
Находится рядом с аккумуляторной батареей.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,1,0 —>

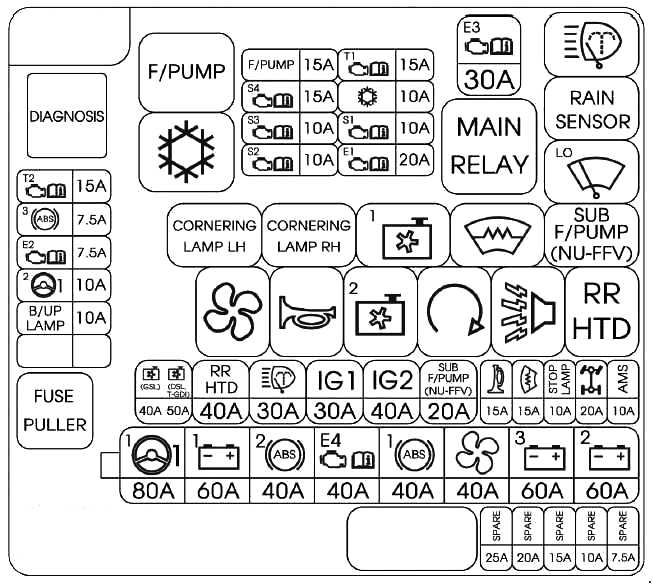

Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Обозначение
p, blockquote 16,0,0,0,0 —>
| MDPS | 80А Блок MDPS |
| B+1 | 60А Интеллектуальный соединительный блок (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse — AMP) |
| B+2 | 60А Интеллектуальная соединительная колодка (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, предохранитель — SMART KEY1, SMART KEY2, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ) |
| B+3 | 50А Интеллектуальный соединительный блок (предохранитель — SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, реле электрического стекло подъемника (предохранитель — P / WINDOW LH, P / WINDOW RH) |
| ABS1 | 40А Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40А Модуль ESC, многоцелевой контрольный разъем |
| IG1 | 40А Замок зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG1) / PDM (ACC) — со смарт-ключом) |
| IG2 | 30А Пусковое реле, переключатель зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG2) — со смарт-ключом) |
| B+4 | 50А Интеллектуальный соединительный блок (предохранитель — MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТ ЗАДНИЙ ЗАДНИЙ, ЗАМОК ДВЕРИ, Устройство автоматического отключения тока утечки — переключатель предохранителя, ВНУТРЕННЯЯ ЛАМПА, МУЛЬТИМЕДИА, ПАМЯТЬ 2) |
| COOLING FAN1 | 40А Реле высокого уровня охлаждающего вентилятора |
| COOLING FAN1 | 50А Реле высокого уровня охлаждающего вентилятора |
| TCU3 | 40А TCM |
| TCU4 | 40А TCM |
| BLOWER | 40А Реле нагнетателя |
| POWER TAILGATE | 40А Модуль силовых задних ворот |
| REAR HEATED | 40А Реле обогрева заднего стекла |
| WIPER FRT1 | 25А Замок зажигания (без смарт-ключа), реле PDM (IG2) (со смарт-ключом) |
| TCU1 | 15А TCM (7DCT) |
| WIPER FRT2 | 10А BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| HORN | 15А Реле звукового сигнала |
| BATTERY MANG | 10А Датчик батареи |
| SENSOR2 | 10А Масляный регулирующий клапан №1 / №2, датчик положения распределительного вала №1 / №2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, реле топливного насоса |
| SENSOR1 | 15А PCM, датчик кислорода (вверх) / (вниз) |
| ECU2 | 20А КАТУШКА ЗАЖИГАНИЯ №1 / №2 / №3 / №4, конденсатор (G4NC) |
| ECU5 | 15А PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15А PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10А Соединительный блок E / R (реле высокого уровня охлаждающего вентилятора) |
| DEICER | 15А Обогреватель ветрового стекла, E/R Junction Block (Front Deicer Relay) |
| FUEL PUMP1 | 20А Реле топливного нассоса |
| MODULE1 | 7,5А Адаптивное освещение |
| B/ALARM HORN | 10А Реле аварийной сигнализации |
| ABS3 | 10А ESC Module |
| MODULE2 | 10А Насос |
| POWER OUTLER FRT | 20А Передняя розетка электропитания и прикуриватель |
| ECU6 | 10А PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15А Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП Выключатель фонарей заднего хода |
| B/UP LAMP | 10А Переключатель диапазонов трансмиссии, электрохромное зеркало, задний комбинированный фонарь (вход) левый/правый, БУТ, переключатель фонарей заднего хода, модуль MTS E-Call, интеллектуальная распределительная коробка (блок управления IPS) |
| POWER OUTLER REAR | 20А Задняя розетка электропитания |
Та же на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки на 200А.
Источник

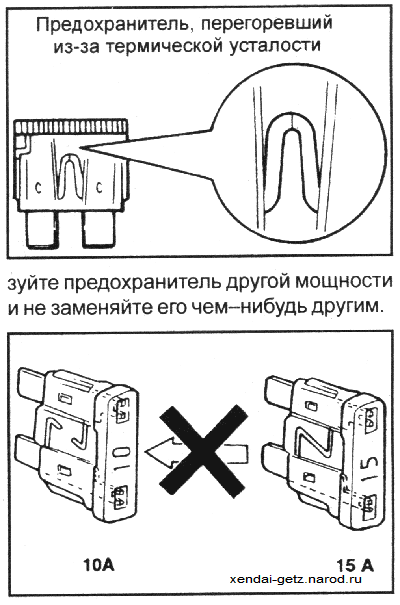

Порог срабатывания предохранителей
Из описанного выше становится ясно, что предохранитель в автомобиле разрушается в случае превышения номинального значения электричества. Плавкая часть предохранителя перегревается и сгорает.
Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U.
- Inom – это номинальная величина тока, которая измеряется в Амперах;
- Pmax – это максимально возможная нагрузка, которую может обрабатывать тот или иной прибор. Мощность указывается на приборах и измеряется в Ваттах;
- U – это уровень напряжения сети. Данный показатель измеряется в Вольтах. Уровень напряжения в сети автомобиля составляет 12 Вольт.
Блок в салоне

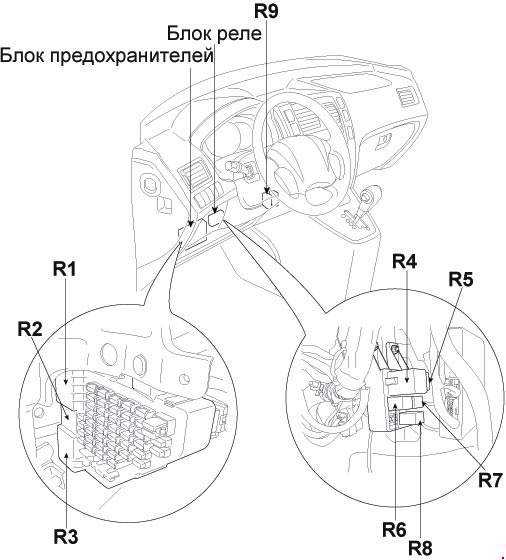

Он расположен под панелью со стороны водителя. Для доступа к нему надо убрать защитную крышку.
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>

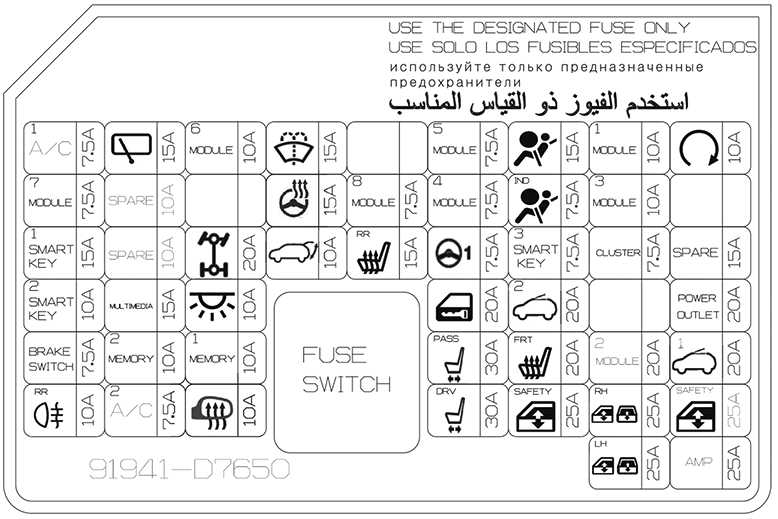

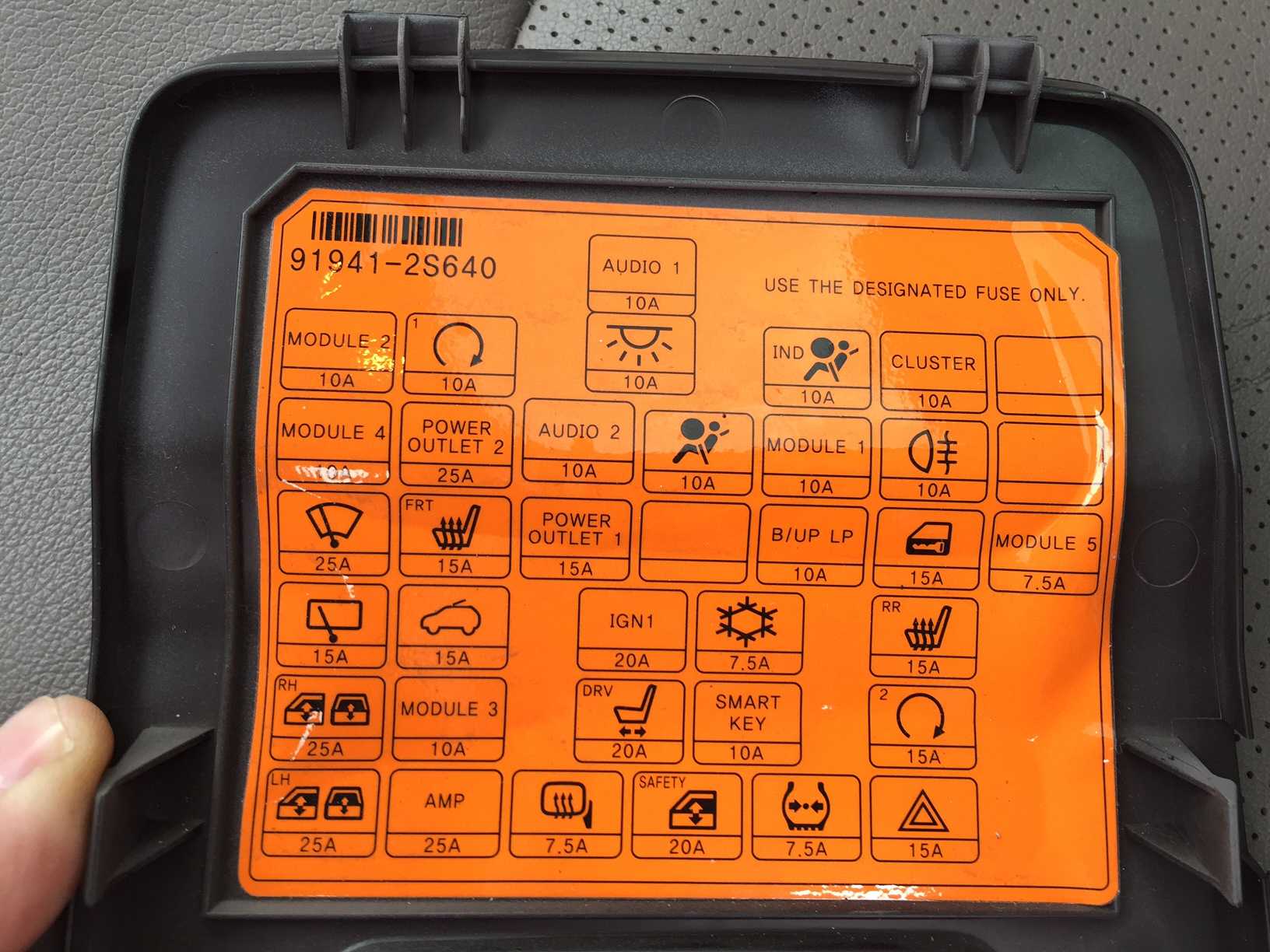

Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,1,0,0,0 —>
Описание
p, blockquote 10,0,0,0,0 —>
| A/CON1 | 7,5А Модуль управления кондиционером, кластерный ионизатор (автоматический кондиционер), соединительный блок E / R (реле вентилятора) |
| WIPER RR | 15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| MODULE 6 | 10А BCM, модуль управления смарт-ключом |
| WASHER | 15А Много функциональный переключатель (переключатель омывателя) |
| MODULE 5 | 7,5А Переключатель аварийной площадки, зуммер системы помощи при парковке, BCM, рычаг переключения передач банкомата, ECM 4WD, датчик AEB, консольный переключатель, левый / правый радар обнаружения слепых зон, модуль предупреждения о выезде с полосы движения, модуль управления системой удержания полосы движения |
| AIR BAG | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 1 | 10А BCM, Smart Key Control Module, AUDIO, A / V & Navigation Head Unit, TMU Module, AMP, выключатель внешнего зеркала с питанием, блок печатной платы (реле розетки) |
| START | 10А Блок реле ICM (реле охранной сигнализации), переключатель диапазона коробки передач |
| MODULE 7 | 7,5А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| HEATED STEERING | 15А BCM, подогрев руля |
| MODULE 8 | 7,5А Наружное зеркало с электроприводом водителя / пассажира, центральный переключатель передней панели, соленоид ключа, датчик AEB |
| MODULE 4 | 7,5А Разъем передачи данных, модуль управления кондиционером, левая / правая фара, головное устройство аудио / видео и навигационной системы, электро хромное зеркало, модуль TMU, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| A/BAG IND | 7,5А Комбинация приборов, центральный переключатель передней панели |
| MODULE3 | 10А BCM, рычаг переключения передач ATM, модуль управления IPS (вход ON / START) |
| SMART KEY1 | 15А Модуль управления смарт-ключом |
| 4WD | 20А ЭБУ 4WD |
| TAILGATE OPEN | 10А Реле открытия задней двери багажника |
| S/HEATER RR | 15А Подогреватель заднего сиденья |
| MDPS | 7,5А Блок MDPS |
| SMART KEY3 | 7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| CLUSTER | 7,5А Комбинация приборов (IG1 Power), рычаг переключения передач ATM ILL. |
| SMART KEY2 | 10А Модуль управления интеллектуальным ключом, кнопка включения / выключения, модуль иммобилайзера |
| MULTI MEDIA | 15А Головное устройство аудио, аудио / видео и навигации, модуль TMU |
| INTERIOR LAMP | 10А Ключ зажигания III. & Сигнальный выключатель двери, Лампа багажного отделения, Лампа перчаточного ящика, Лампа верхней консоли, Передняя лампа косметического зеркала, левая / правая, Лампа освещения салона, Задний персональный фонарь, левая / правая |
| DOOR LOCK | 20А Реле замка двери, реле отпирания двери, блок реле ICM (двух оборотное реле отпирания) |
| SUNROOF2 | 20А Панорама Люк на крыше |
| POWER OUTLET | 20А Передняя розетка и прикуриватель |
| BRAKE SWITCH | 7,5А Модуль управления смарт-ключом, выключатель стоп-сигнала |
| MEMORY 2 | 10А Разъем канала передачи данных, BCM, комбинация приборов, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, блок реле ICM (реле складывания / раскладывания наружного зеркала) |
| P/SEAT (PASS) | 30А Ручной переключатель на пассажирском сиденье |
| S/HEATER FRT | 20А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья |
| SUNROOF 1 | 20А Панорама Люк на крыше |
| MODULE 2 | 20А Блок печатной платы (предохранитель — ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5А Модуль управления кондиционером |
| HEATED MIRROR | 10А Электропривод наружного зеркала заднего вида водителя / пассажира, модуль управления кондиционером, ECM (G4FJ) |
| P/SEAT (DRV) | 30А Ручной переключатель сиденья водителя |
| SAFETY P/ WINDOW | 25А Модуль электрического стекло подъемника безопасности водителя |
| P/ WINDOW RH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника пассажира |
| P/ WINDOW LH | 25А Главный выключатель стекло подъемника |
| AMP | 25А Усилитель |

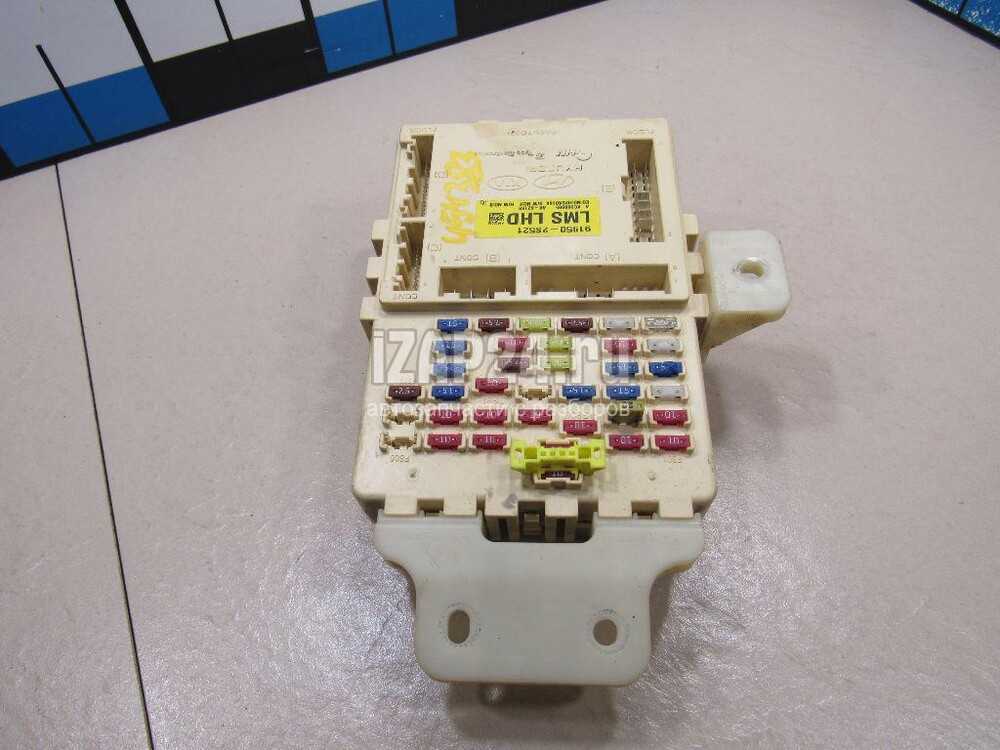

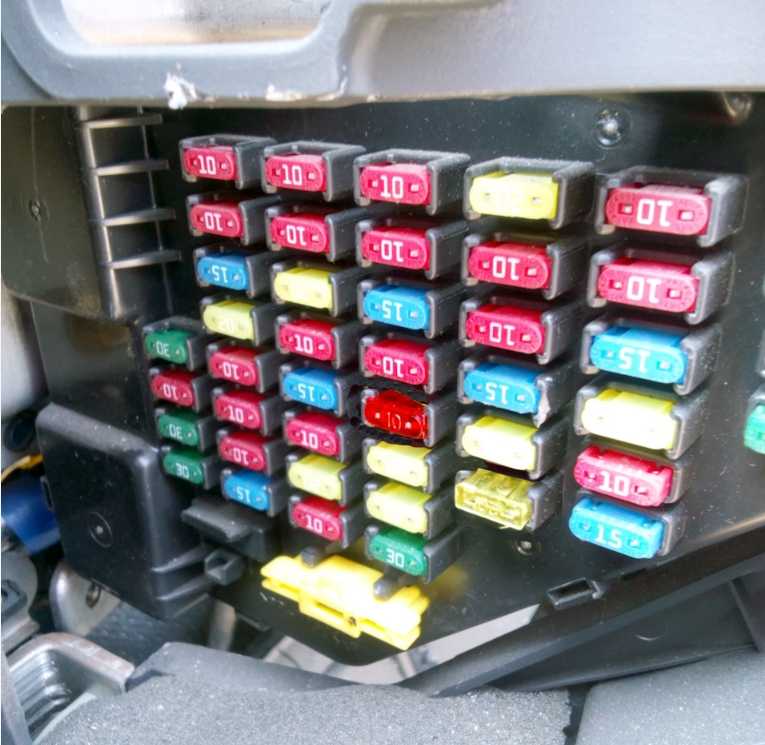

Расположен в левом торце панели приборов
Для доступа к предохранителям откройте полностью дверь. возьмитесь пальцем за специальное отверстие и преодолевая усилие снимите крышку.
Для извлечения предохранителей используем пинцет, расположенный в блоке под капотом.
Реле в салоне несъемны. Для замены меняем корпус блока.
| Номер | Цвет | Назначение |
| 1 (30 А) | Зеленый | Левый стеклоподъемник |
| 2 (30 А) | Зеленый | Правый стеклоподъемник |
| 3(10 А) | Красный | Правый задний фонарь, освещение вещевого ящика |
| 4 (30 А) | Зеленый | Обогрев заднего стекла |
| 5 (15 А) | Синий | Блок управления системой безопасности (SRS) |
| 6 (10 А) | Красный | Комбинация приборов, блок управления электрооборудованием салона и противоугонной сигнализацией (ETACS) |
| 7 (10 А) | Красный | Левая фара, левый задний фонарь, лампы освещения номерного знака |
| 8 (10 А) | Красный | Часы, аудиосистема, привод управления боковыми зеркалами заднего вида |
| 9 (20 А) | Желтый | Предохранитель прикуривателя hyundai tucson |
| 10 (15 А) | Синий | Не используется |
| 11 (10 А) | Красный | Задние противотуманные фонари |
| 12 (10 А) | Красный | Привод управления боковыми зеркалами заднего вида, обогрев зад* него стекла |
| 13 (10 А) | Красный | Аудиосистема |
| 14 (20 А) | Желтый | Катушка зажигания (только для двигателя 2.7 л) |
| 15 (10 А) | Красный | Иммобилизатор (только для двигателя 2,7 л) |
| 16 (15 А) | Синий | Задняя электрическая розетка |
| 17 (10 А) | Красный | Не используется |
| 18(20 А) | Желтый | Обогрев сидений |
| 19 (10 А) | Красный | Кондиционер |
| 20 (10 А) | Красный | Противоугонная сигнализация, переключатель режимов работы трансмиссии, замок зажигания |
| 21 (30 А) | Зеленый | Замок зажигания |
| 22 (10 А) | Красный | Освещение салона, кондиционер, часы, блок управления электрооборудованием салона и противоугонной сигнализацией ETACS |
| 23 (20 А) | Желтый | Аудиосистема |
| 24 (10 А) | Красный | Аварийная сигнализация, датчик освещенности, переключатель режимов работы трансмиссии |
| 25 (10 А) | Красный | Комбинация приборов, |
| 26 (15 А) | Синий | Репе блокировки обогрева, очистителя и смывателя заднего стекла |
| 27 (10 А) | Красный | Люк в крыше, управление кондиционером, вентилятор кондиционера или отопителя, блок управления электрооборудованием салона и противоугонной сигнализацией ETACS |
| 28 (10 А) | Красный | Габаритные огни, фары |
| 29 (10 А) | Красный | Аварийная сигнализация, иммобилизатор (только для двигателя 2,7 л) |
| 30 (20 А) | Желтый | Люк в крыше, привод замков дверей |
| 31 (15 А) | Синий | Стоп-сигналы, привод управления боковыми зеркалами заднего вида |
| 32 (10 А) | Красный | Не используется |
| 33 (10 А) | Красный | Круиз-контроль, стоп-сигналы, блоки управления двигателем и коробкой передач, спидометр, система включения полного привода, противобуксовочнэя система TCS, система повышение курсовой устойчивости ESP |
| 34 (20 А) | Желтый | Очиститель ветрового стекла, подрулевой переключатель |
| 35 (20 А) | Желтый | Система включения полного привода |
| 36(15А) | Синий | Обогреватель ветрового стекла |
| 37 (10 А) | Красный | Блок управления коробкой передач (только для двигателя 2,7 л) |
| 38 (10 А) | Красный | Система повышения курсовой устойчивости ESP. система ABS |
| POWER CONNECTOR (30 А) | “ | Аудиосистема, освещение салона, кондиционер, часы, блок управления электрооборудованием салона и противоугонной сигнализацией (ETACS) |
| POWER WINDOW RELAY | “ | Реле стеклоподъемников |
| TAIL LAMP RELAY | — | Реле задних фонарей |
| REAR DEfOGGER RELAY | “ | Реле обогревателя заднего стекла |
Схема вариант 2
Устанавливается преимущественно на дизельные модели, с правой стороны, рядом со стойкой.
Схема вариант 1
Обозначение
| GLOW | 80А Реле свечей накаливания |
| PTC HEATER 1 | 40А Реле нагревателя PTC №1 |
| PTC HEATER 2 | 40А Реле нагревателя PTC №2 |
| PTC HEATER 3 | 40А Реле нагревателя PTC №3 |
| ABS 1 | 40А Блок управления ABS / ESC |
| ABS 2 | 40А Блок управления ABS / ESC |
| ECU | 15А Питание электронного блока управления |
| FUEL PUMP | 20А Двигатель топливного насоса |
| DCU 1 | 20А Мощность блока управления дозированием 1 |
| DCU 2 | 20А Блок управления дозированием Power 2 |
| DCU 3 | 20А Блок управления дозированием Power 3 |
| DCU | 60А Основное питание блока управления дозированием |
Схема вариант 2
Блоки под капотом
Основной блок
Находится в левой части моторного отсека за аккумуляторной батареей.
Фото — схема
Обозначение
p, blockquote 18,0,0,0,0 —>
| FL1 | 80А Электро усилитель руля |
| FL2 | 60А Распределительная коробка панели приборов |
| FL3 | 40А Блок управления системами ESP и ABS |
| FL4 | 40А Коробка EMS |
| FL5 | 40А Блок управления системами ESP и ABS |
| FL6 | 40А Реле вентилятора печки |
| FL7 | 60А Распределительная коробка панели приборов |
| FL8 | 60А Распределительная коробка панели приборов |
| FL9 | 40А Электро вентилятор системы охлаждения |
| FL10 | 40А Обогрев стекла двери задка |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Выключатель (замок) зажигания |
| FL.13 | 40А Пусковое реле, замок зажигания |
| F14 | 15А Реле сирены охранной сигнализации |
| F15 | 15А Обогрев ветрового стекла |
| F16 | 10А Стоп-сигнал |
| F17 | 20А Блок управления системой полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель |
| F20 | 7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7,5А Переключатель селектора АКП |
| F22 | 15А Топливный насос |
| F23 | 15А Датчик концентрации кислорода, вентилятор системы охлаждения*.
Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*.
Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20А Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30А Реле управления двигателем |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле включения звукового сигнала |
| R9 | Реле — высокая скорость электро вентилятора системы охлаждения |
| R10 | Реле обогрева ветрового стекла |
| R11 | Реле управления двигателем |
| R12 | Электро вентилятор климатической системы |
| R13 | Реле включения звукового сигнала |
| R14 | Реле вентилятора охлаждения (низк.) |
| R15 | Реле стартера |
| R16 | Реле звуковой охранной сигнализации |
| R17 | Реле обогрева заднего стекла |
Устанавливается на модели с дизельным двигателем.
Расшифровка
Главный предохранитель
На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Расположение предохранителей под капотом
Монтажный блок, размещенный в моторном отсеке: 1 — реле вентилятора отопителя салона Е 51; 2 — место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 — реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 — реле стартера Е 41; 5 — место под реле кондиционера Е 50; 6 — реле звукового сигнала Е 45; 7 — реле топливного насоса Е 49; 8-13 — плавкие вставки и предохранители»; 14 — место под реле охранной сигнализации Е 47; 15-27 — плавкие вставки и предохранители; 28 — пинцет для замены предохранителей; 29 — соединительный разъем Е 55; 30 — реле питания электронной системы управления двигатепем Е 42
Более подробное положение и назначение каждого предохранителя показано тут
Монтажный блок, размещенный в салоне автомобиля: 1-29 — плавкие вставки и предохранители; 30 — пинцет для замены предохранителей; 31 — запасные предохранители
Автомобильные предохранители и их классификация
На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.
Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.
Выбирая автомобильный предохранитель, следует обратить внимание на размер:

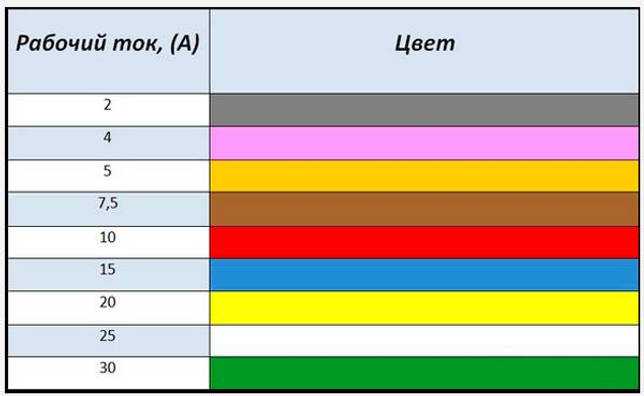

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.
Хендай Гётц. Предохранители и их расположение
Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.
Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.
Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.
Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.
Всегда используйте предохранители требуемой мощности. Никогда не исполь-
Не заменяйте предохранитель более одного раза, не устранив источник неисправности
Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации
Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.
Блоки в салоне
Блок предохранителей
Он находится в левом торце приборной панели, за защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Назначение предохранителей
p, blockquote 11,0,0,0,0 —>
| IG-SW | 30А Выключатель зажигания |
| ROOM LP | 10А Плафон освещения салона, блок управления кондиционером, цифровые часы, ЕТАСМ/ТАСМ), сигнализатор о не вынутом ключе зажигания |
| AMP | 20А Аудиосистема |
| T/SIG | 10А Выключатель аварийной сигнализации, система автоматического включения наружного освещения и датчик освещенности, переключатель диапазонов АКП |
| A/BAG IND | 10А Комбинация приборов |
| RR WIPER | 15А Реле защиты |
| A/CON | 10А Блок управления люком крыши, блок управления кондиционером, реле вентилятора климатической установки. ЕТАСМ/TАСМ |
| IGN | 10А Реле обогрева РТС, реле обогрева топливного фильтра, блок управления светом дневного движения, реле включения фар |
| HAZARD | 10А Выключатель аварийной сигнализации, реле-прерыватель аварийной сигнализации, блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л) |
| S/ROOF | 20А Электропривод люка крыши, реле центрального замка |
| STOP | 15А Выключатель стоп-сигнала, блок управление складыванием наружных зеркал |
| H/FREE | 10А Не используется |
| ECU | 10А Регулятор скорости движения, лампа стоп-сигнала, противо пробуксовочная система, система стабилизации траектории, блок управления полным приводом колес, блок управления двигателем, блок управления двигателем и трансмиссией, блок управления трансмиссией, датчик скорости движения автомобиля |
| FF WIPER | 20А Электродвигатель очистителя ветрового стекла, переключатель наружного освещения и указателей поворота |
| 4WD | 20А Блок управления полным приводом колес |
| DEICER | 15А Элемент обогрева ветрового стекла |
| TCU | 10А Блок управления трансмиссией (автомобили с бензиновым двигателем 2,7 л и дизельным двигателем) |
| ABS | 10А Датчик ускорения, система стабилизации траектории (ESP), АБС |
| P/WDW -LH | 30А Электро двигатели стекло подъемников левых дверей |
| PWDW -RH | 30А Электро двигатели стекло подъемников правых дверей |
| TAIL RH | 10А Правый задний фонарь, лампа освещения вещевого ящика |
| RR HTR | 30А Элемент обогрева заднего стекла |
| A/BAG | 15А Блок управления подушками безопасности |
| CLUSTER | 10А Комбинация приборов, ЕТАСМ/ТАСМ |
| TAIL LH | 10А Левая фара, левый задний фонарь, фонарь освещения номерного знака |
| AUDIO | 10А Цифровые часы, аудиосистема, блок управления складыванием наружных зеркал заднего вида, электроприводы регулировки наружных зеркал и выключатель складывания зеркал |
| C/ LIGHTER и P/ OUTLET | 20А Прикуриватель |
| SPARE | 15А Запасной предохранитель |
| RR FOG | 10А Задний противотуманный свет |
| HTD MIRR | 10А Левое и правое наружные зеркала с электроприводом, электроприводы складывания зеркал. Выключатель обогрева заднего стекла |
| AUDIO | 10А Аудиосистема |
| IG COIL | 20А Катушка зажигания (автомобили с бензиновым двигателем 2,7 л) |
| IMMO | 10А Блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л) |
| P/ OUTLET | 15А Задняя 12-вольтовая розетка |
| S/HTR | 20А Элементы обогрева сидений |
| A/CON SW | 10А Блок управления кондиционером (кондиционер с ручным управлением) |
| START | 10А Реле охранной сигнализации, переключатель диапазонов АКП, выключатель блокировки зажигания |
Блок с реле
Схема расположения реле в салоне
p, blockquote 13,1,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Описание
p, blockquote 15,0,0,0,0 —>
- R1 Реле обогрева заднего стекла
- R2 Реле задних фонарей
- R3 Реле стеклоподъемников
- R4 Реле указателей поворота
- R5 Реле аварийной сигнализации
- R6 Реле задних противотуманных фар
- R7 Реле сигнализации
- R8 Реле обогрева лобового стекла
- R9 Реле центрального замка
