Электрика
Снятие аккумулятора Chevrolet Спарк своими рукамиКак заменить батарейку в брелке Шевролет SparkКак заменить батарейку в ключе Chevrolet СпаркКак поменять батарейку в пульте Шевроле SparkКак поменять блок предохранителей Шевроле СпаркРемонт втягивающего реле Шевролет СпаркЗаменить габаритную лампу Chevrolet СпаркКак поменять задний фонарь Шевроле Spark своими рукамиСнять заднюю фару Шевроле СпаркКак поменять замок зажигания Шевролет СпаркКак поменять катушку зажигания Chevrolet Spark своими рукамиСнятие кнопки стеклоподъемника Chevrolet Спарк своими рукамиКак поменять лампу ближнего света Шевроле СпаркКак заменить лампу в бардачке Шевроле SparkЗаменить лампу в габаритах Шевролет Spark своими рукамиКак поменять лампу в дальний свет Chevrolet СпаркКак заменить лампу в задний ход Шевролет Спарк своими рукамиКак поменять лампу в поворотниках Chevrolet СпаркЗамена ламп в приборной панели Шевролет СпаркУстановка ламп в противотуманных фарах Chevrolet SparkКак поменять лампу в ПТФ Chevrolet Spark своими рукамиКак поменять лампу в фарах Шевроле SparkПоменять лампу освещения салона Шевроле Спарк своими рукамиУстановка лампы стоп сигнала Chevrolet СпаркЗамена ламп задних фонарей Шевролет СпаркСнять левую фару Шевроле Спарк своими рукамиСнятие моторчика стеклоподъемника Шевролет СпаркСнять переднюю фару Chevrolet SparkСнять правую фару Шевроле SparkКак заменить предохранители Chevrolet Спарк своими рукамиЗамена предохранителя прикуривателя Chevrolet Spark своими рукамиКак поменять противотуманные лампы Chevrolet Spark своими рукамиКак поменять реле поворотов Шевролет СпаркПоменять реле стартера Шевролет Spark своими рукамиУстановка реле стеклоочистителя Chevrolet Спарк своими рукамиКак заменить свечи зажигания Шевроле СпаркКак поменять щетки генератора Шевроле Spark своими рукамиСхема акпп Chevrolet SparkСхема акустической системы Chevrolet СпаркЭлектросхема бензонасоса Шевролет SparkЭлектросхема блока предохранителей Chevrolet SparkЭлектросхема блока управления двигателем Шевролет SparkЭлектросхема вентилятора охлаждения Chevrolet SparkСхема включения бензонасоса Шевроле SparkЭлектросхема включения вентилятора охлаждения Шевролет Spark своими рукамиЭлектросхема включения кондиционера Шевроле Спарк своими рукамиСхема включения переднего моста Шевроле СпаркЭлектросхема включения стартера Шевроле SparkЭлектросхема включения фар Шевролет SparkСхема генератора Chevrolet Спарк своими рукамиЭлектросхема датчика давления масла Шевролет SparkЭлектросхема датчика кислорода Шевролет Спарк своими рукамиЭлектросхема датчика охлаждающей жидкости Chevrolet СпаркЭлектросхема датчика скорости Шевролет СпаркЭлектросхема датчика температуры Chevrolet SparkЭлектросхема датчика уровня топлива Chevrolet СпаркЭлектросхема двигателя Шевролет SparkЭлектросхема дворников Шевролет СпаркСхема зажигания Шевроле SparkЭлектросхема замка зажигания Шевролет СпаркЭлектросхема звукового сигнала Chevrolet Spark своими рукамиЭлектросхема инжектора Chevrolet SparkЭлектросхема карбюратора Шевроле Spark своими рукамиЭлектросхема корректора фар Шевролет SparkЭлектросхема освещения салона Шевроле SparkСхема отопителя Chevrolet СпаркЭлектросхема охлаждения двигателя Шевролет SparkЭлектросхема панели приборов Шевроле Спарк своими рукамиЭлектросхема передних фар Шевроле СпаркЭлектросхема печки Chevrolet СпаркЭлектросхема приборной панели Chevrolet SparkЭлектросхема проводки Шевроле SparkСхема противотуманных фар Chevrolet СпаркЭлектросхема реле бензонасоса Шевроле СпаркЭлектросхема реле давления Шевролет Спарк своими рукамиЭлектросхема реле поворотов Шевролет СпаркЭлектросхема реле регулятора Chevrolet SparkЭлектросхема реле стартера Шевролет СпаркЭлектросхема системы впрыска Шевролет СпаркЭлектросхема системы зажигания Шевролет SparkСхема системы кондиционирования Шевролет Spark своими рукамиСхема системы охлаждения Chevrolet SparkСхема системы управления двигателем Шевроле СпаркЭлектросхема стартера Chevrolet SparkЭлектросхема стеклоочистителя Шевролет SparkЭлектросхема стеклоподъемников Шевролет Spark своими рукамиЭлектросхема стоп сигналов Шевроле СпаркЭлектросхема топливного насоса Chevrolet СпаркСхема топливной системы Шевроле Spark своими рукамиЭлектросхема тормозной системы Шевроле SparkЭлектросхема центрального замка Шевролет Spark своими рукамиЭлектросхема щитка приборов Шевролет SparkЭлектросхема эбу Шевроле СпаркКоды ошибок Шевролет Spark
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
Пример схемы
Обозначение
Расшифровка
| MDPS1 | Установка МДПС 80А (колонного типа) |
| ОХЛАЖДЕНИЕ ВЕНТИЛЯТОР 2 | 60A [G4KH / G4FJ] Реле охлаждающего вентилятора 1, реле охлаждающего вентилятора 2 |
| ОХЛАЖДЕНИЕ ВЕНТИЛЯТОР 1 | 50A Реле 1 вентилятора охлаждения |
| ДА + 3 | Интеллектуальная объединительная панель 50A (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS  |
| ЗАДНИЙ РАЗОГРЕТЫЙ | Реле заднего обогрева 50А |
| DCT1 | 40A TCM |
| ВОЗДУХОДУВКА | Реле вентилятора 40А |
| СИЛА ВЫХОД 1 | Реле розетки 40А |
| IG2 | 30A [W / O Smart Key] Реле стартера, выключатель зажигания, Реле стартера, узел печатной платы (реле IG2) |
| МДПС 2 | Блок МДПС 100 А (стойка) |
| ДА + 1 | 60A Smart Connection Block (предохранитель — SUN ROOF1, SUN ROOF2, S / RR HEATER, P / SEAT DRV, P / SEAT PASS, P / LEFT WINDOW, P / RIGHT WINDOW, TRUNK) |
| ДА + 5 | Блок печатной платы 60A (реле управления двигателем, предохранитель — TCU1, ECU2, ТОПЛИВНЫЙ НАСОС, СИГНАЛ, WIPER1) |
| ДА + 2 | Интеллектуальный распределительный блок 60A (IPS 1, IPS 4, предохранитель — AMP, S / HEATER FRT) |
| ABS1 | Модуль управления ESC 40A |
| IG1 | Замок зажигания 40A , PCB в сборе (реле IG1 / ACC) |
| DCT 2 | 40A TCM |
| АБС 2 | Блок управления ESC 30A, универсальный диагностический разъем |
| ДА + 4 | Интеллектуальный распределительный блок 40A (дифференциальный предохранитель — ВНУТРЕННЯЯ ЛАМПА, ПАМЯТЬ 1, МУЛЬТИМЕДИА, предохранитель — БЛОКИРОВКА, МОДУЛЬ 1, ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ) |
| E-CVVT 1 | Реле E-CVVT на 40 А |
| ПУСТОЙ НАСОС 1 | Вакуумный насос 20А |
| ДЕЙСЕР | РЯД 20А. 10 (реле защиты от замерзания) |
| AMS | Датчик аккумуляторной батареи 10А |
| E-CVVT 2 | 20А PCM |
| A / CON | Модуль управления кондиционером 10А |
| E-CVVT 3 | 20А PCM |
| РАЗОГРЕТЫЙ ЗЕРКАЛО | 10A Блок управления кондиционером, наружное зеркало, водитель / пассажир, электрический |
| Стеклоочиститель 2 | 10А BCM, PCM / ECM |
| H / HI ЛАМПА | 20А Дальний свет фар (реле) |
| БЕНЗОНАСОС | Реле топливного насоса 20А |
| ЭБУ 1 | 20А PCM / ECM |
| ДАТЧИКИ 2 | 10A E / R Распределительная коробка (реле топливного насоса, реле 1/2 охлаждающего вентилятора), масляный регулирующий клапан (слив), электромагнитный клапан управления продувкой, электромагнитный клапан переменного расхода воздуха, запорный клапан канистры |
| TCU 2 | Переключатель передач 15А, TCM |
| АБС 3 | Модуль ESC 10A, универсальный управляющий разъем |
| СИЛА ВЫХОД 3 | Задняя розетка 20А |
| ЛАМПА B / UP | 10A PCM / TCM, переключатель переключения передач, аудиосистема, электрохромное зеркало, комбинированный задний фонарь (IN), левый / правый |
| ДАТЧИК 1 | Датчик кислорода 15А (вверх / вниз) |
| КАТУШКА ЗАЖИГАНИЯ | Катушка зажигания 20А No. 1 / нет. 2 / нет. 3 / нет. 4 |
| ЭБУ 2 | 10A PCM / ECM |
| TCU 1 | 10А PCM / TCM |
| ПУСТОЙ НАСОС 2 | 10A Вакуумный насос, вакуумный переключатель |
| ЭБУ 2 | 10A PCM / ECM |
| СИЛА ВЫХОД 2 | 20A Передняя розетка № 1 |
| РОГ | Реле сигнала 20А, реле ICM (противоугонное реле) |
| Стеклоочиститель 1 | Реле стеклоочистителя 30А |
Дополнительный блок
Устанавливается на автомобили с дизельными двигателями.

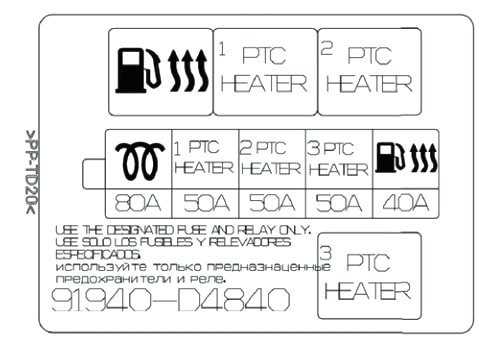

Схема
Деловое свидание, встреча
- 80А — Свечи накаливания (блок реле подогрева)
- 40А — Нагреватель топливного фильтра (реле)
- PTC HEATER — дополнительный отопитель
Главный предохранитель

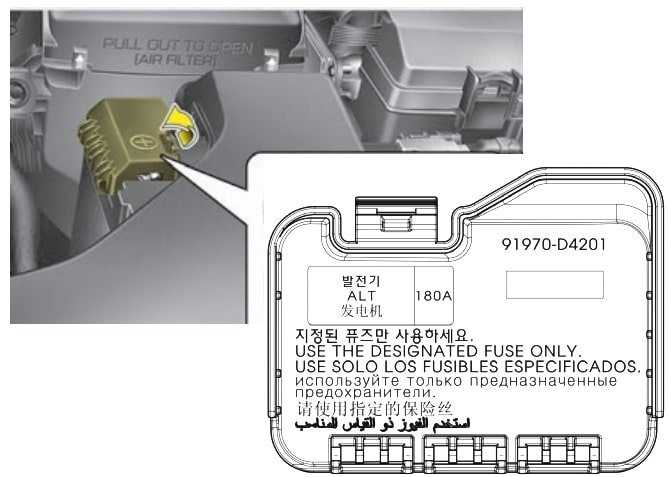

Главный предохранитель питания расположен на положительной клемме аккумулятора и выполнен в виде плавкой вставки большой мощности.
Chevrolet spark замена предохранителей | Chevrolet
Замена предохранителя прикуривателя на Авео Т300
Как отремонтировать прикуриватель на Дэу Матиз (Daewoo Matiz)? Замена предохранителя
https://youtube.com/watch?v=J-PgZBxrGQg
Daewoo Matiz — Местонахождения блоков предохранителей и расшифровка
Chevrolet Spark — Заглохла на ходу
Как заменить предохранитель прикуривателя
Диски на Daewoo Matiz / Chevrolet Spark /// Наш обзор
Руководство по ремонту Chevrolet Spark / Daewoo Matiz с 2009 года
как заменить перегоревший предохранитель в автомобиле
Русификация планшета на Chevrolet Spark M300 2012
Смена переднего поворотника на Chevrolet Spark
Также смотрите:
- Шевроле Авео 1.4 номера ремней
- Страна производителя автомобиля Шевроле
- Приборы Шевроле спарк
- Chevrolet lanos схемы электрооборудования
- Запчасти для Шевроле Нива 2123
- Верхняя шаровая Шевроле тахо
- Гул под капотом Шевроле Ланос
- Сколько будет стоить новый Шевроле каптива
- Будет производиться Нива Шевроле
- Шевроле эпика или митсубиси галант
- Шевроле такума технічні характеристика
- Cobalt Chevrolet дверь правая
- Шевроле Нива winter edition
- Карбоновый капот Шевроле Круз
- Шевроле камаро concept
Блок предохранителей в салоне
Блок предохранителей находится за крышкой под панелью приборов.
Назначение предохранителей в панели приборов
| № | Рейтинг ампер | Описание |
|---|---|---|
| 1 | 15 | Модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM), топливные форсунки |
| 2 | 15 | Розетка для багажного отделения |
| 3 | 15 | Разъем питания на задней панели |
| 4 | 15 | Передняя розетка питания # 2 |
| 5 | – | Не используется |
| 6 | 10 | Аудио, блок управления дисплеем, тюнер спутникового радио, унифицированный счетчик и усилитель кондиционера, переключатель кондиционера и AV, антенный усилитель, модуль управления кузовом (BCM), блок управления камерой заднего вида, блок управления NAVI, DVD-плеер, адаптер TEL Блок, Блок интеллектуального ключа, Антенна внешнего ключа, Комбинированный измеритель |
| 7 | 15 | Передняя розетка питания №1 |
| 8 | 15 | Зеркало с подогревом |
| 9 | 10 | Комбинированный измеритель, блок управления позиционером автоматического привода |
| 10 | 15 | Электродвигатель вентилятора, унифицированный счетчик и усилитель кондиционера |
| 11 | 15 | Электродвигатель вентилятора, унифицированный счетчик и усилитель кондиционера |
| 12 | 10 | Интеллектуальный круиз-контроль (ICC), датчик ICC, выключатель тормоза ICC, реле удержания тормоза ICC, модуль управления двигателем, унифицированный измеритель и усилитель кондиционера, выключатель стоп-сигнала, соленоид блокировки переключения передач, электромагнитный клапан ECV (компрессор кондиционера), дисплей Блок управления, блок управления NAVI, блок адаптера TEL, блок интеллектуальных ключей, датчик угла поворота, переключатель снежного режима, переключатель предупреждения о выезде с полосы движения (LDW), блок камеры LDW, звуковой сигнал LDW, автоматическое антиослепляющее внутреннее зеркало (компас), тормоз ASCD Выключатель, реле обогрева заднего стекла, блок управления полного привода |
| 13 | 10 | Блок датчиков диагностики подушек безопасности, блок управления системы классификации пассажиров |
| 14 | 10 | Комбинированный измеритель |
| 15 | 10 | Переключатель подогрева сиденья |
| 16 | 10 | 2003-2005: Датчики кислорода, датчики соотношения воздух-топливо;2006-2008: Не используется |
| 17 | 20 | Усилитель динамика BOSE |
| 18 | 15 | Блок управления закрытием задней двери |
| 19 | 10 | Комбинированный измеритель, унифицированный измеритель и усилитель кондиционера, разъем для передачи данных, блок управления камерой заднего вида, контрольная лампа безопасности, часы |
| 20 | 10 | Выключатель стоп-сигнала, интеллектуальный круиз-контроль (ICC), реле удержания тормоза ICC, ABS, унифицированный измеритель и усилитель кондиционера, блок управления задними комбинированными фонарями |
| 21 | 10 | Блок управления AWD |
| 22 | 15 | Модуль управления кузовным оборудованием (BCM), ключевой выключатель, ключевой выключатель и ручка зажигания, антенный усилитель NATS, блок управления позиционером автоматического привода |
| Реле | ||
| R1 | воздуходувка | |
| R2 | аксессуар |
Видео работы стандартного и не оригинального звуковых сигналов на Логане
Оригинальный звуковой сигнал.
Не оригинальный звуковой сигнал
Электрическая схема подключения двух тонального звукового сигнала на легковом автомобиле Лада Ларгус достаточно проста, так как отсутствует реле его включения. Получается, что оба сигнала, при их включении соединяются через предохранитель и кнопку его включения напрямую к источнику тока АКБ или генератору.
Если при нажатии на кнопку включения звукового сигнала, расположенную на левом рычаге под рулевого переключателя (что является необычным для автомобилей ВАЗа), не слышно ни единого звука, говорящего о том, что сигнал не сработал, то водителю придётся искать возникшую неисправность в его электрической схеме. Первым делом, необходимо проверить состояние предохранителя F17 (15А), защищающего только эту электрическую цепь, расположенного в монтажном блоке салона с левого торца передней панели. Место его нахождения можно определить по пиктограмме, нанесённой на обратной стороне крышки, закрывающей монтажный блок.
Перегоревший предохранитель F17 заменяем на новый. Если после включения звукового сигнала этот предохранитель вновь выходит из строя, то придётся искать место короткого замыкания в его электрической цепи. А если предохранитель F17 окажется целым, тогда вероятнее всего Вам придётся искать неисправность в левом под рулевом переключателе, так как именно там наиболее часто отламывается у основания пайки чёрный провод, в результате чего, питание к звуковым сигналам перестаёт подаваться.
Устранить эту неисправность можно двумя путями. Первый путь, заключающийся в замене под рулевого переключателя, наиболее затратный в финансовом плане, так как цены на него достаточно высоки. Второй путь, только для тех водителей, кто может нормально пользоваться паяльником и не побоится разобрать этот под рулевой переключатель. Для этого потребуется снять кожух, закрывающий рулевую колонку, открутить пару саморезов и вынуть корпус переключателя. Но, для пайки потребуется паяльник с тонким жалом, так как контакт, к которому нужно припаять провод находится в углублении.
К возможным неисправностям можно отнести и выход из строя самих звуковых сигналов, но вероятность того, что не будут работать сразу оба, достаточно мала. А если один из них работать отказывается, то добраться до места его расположения (за бампером) можно сняв защиту правой или левой колесной арки в зависимости от того, какой из звуковых сигналов перестал работать.
Источники
- http://www.tungrem.ru/avtomobili-lada/lada-largus/438-ne-rabotaet-zvukovoj-signal-na-lada-largus
- http://carfrance.ru/kak-zamenit-zvukovoj-signal-na-reno-logan/
- http://helping-auto.ru/vaz/lada-largus/ne-rabotaet-signal-na-lada-largus/
Interior fuse box
In the passenger compartment fuse box is located on the left side of the dashboard / instrument panel, next to the steering column.
To access the fuses:
Open the fuse panel door by pulling out at the top and remove the fuse panel door. On some Chevy Spark models, you have to remove the bottom plastic cover of the dashboard.

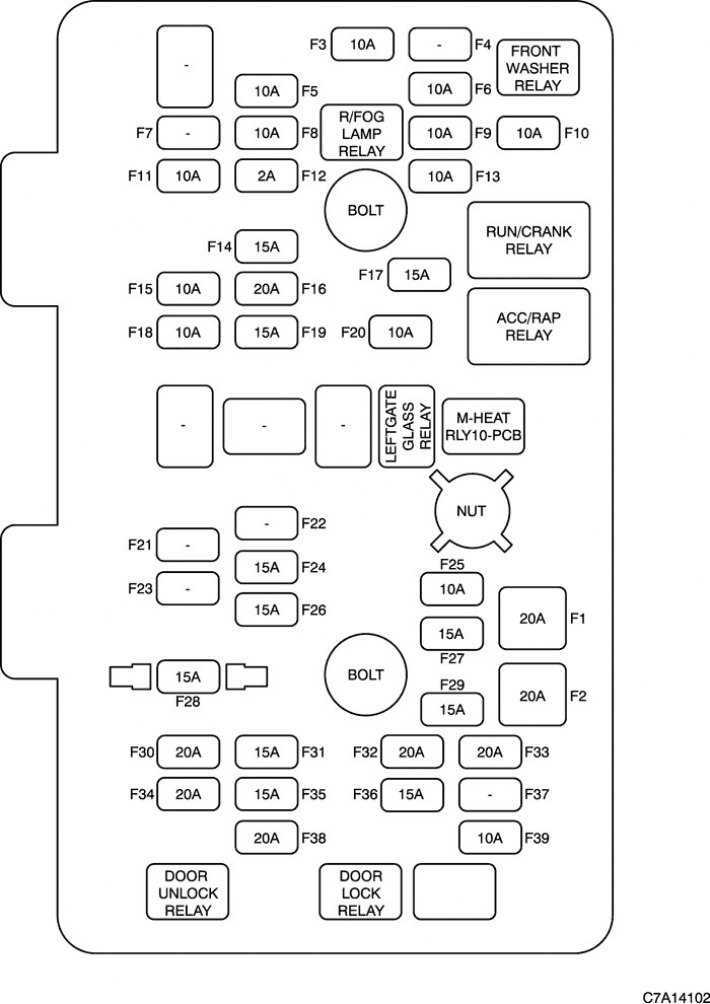

Chevrolet Spark M300 – interior fuse box diagram
| № | Amps | Description / Protected circuit |
|---|---|---|
| 1 | 10 A | Rear wiper and washer (REAR WPR) |
| 2 | 10 A | Side (outside) mirrors, Rearview Mirror controls (MIR/OSVRM) |
| 3 | 10 A | Headlamp, headlight (HDLP) |
| 4 | 15 A | Electric outside Rearview mirrors, outside rearview mirror drive (ELE OSRVM) |
| 5 | 15 A | Central locking, door lock, locking and unlocking doors (DR/LCK) |
| 6 | 20 A | Windshield wiper and Washer, front wiper (FRT/WPR) |
| 7 | 25 A | Spare (reserve) (SPARE) |
| 8 | 15 A | Backup lights, Reverse lights, Park / Neutral Position (PNP) switch (BCK/UP) |
| 9 | 10 A | Flashers / indicators, turn signals (TRN/SIG) |
| 10 | 20 A | Rear window defogger (DEFOG) |
| 11 | 10 A | Rear fog lights, tail light — right, tail light — left (REAR/FOG) |
| 12 | 10 A | Dashboard / instrument panel, Information display, cell phone module (CLSTR) |
| 13 | 10 A | Transmission Control Module, Automatic transmission range selector lever, brake light switch (TCM) |
| 14 | 15 A | Engine control module (ECM) / theft deterrent system, fuel pump relay, Turbine wheel speed sensor of automatic transmission, Fuel pressure regulator, Vehicle speed sensor (VSS), LPG control module, Secondary shaft speed sensor of automatic transmissionr, immobilizer control module, immobilizer control module — optional (ECM THEFT DTRNT) |
| 15 | 10 A | Starter, Door Lock Remote Control Receiver (RCDLR), Park / Neutral switch, Ignition switch (STRTR) |
| 16 | 25 A | Blower (heater) motor control module (BLWR) |
| 17 | 25 A | Power windows — rear electric windows (REAR WNDW) |
| 18 | 25 A | Power windows — front electric windows, driver’s and passengers’s side, central power window switch (FRT WNDW) |
| 19 | 10 A | Airbag, airbag diagnostic and control module (AIRBAG) / (IGN) |
| 20 | — / 10 A | Empty (not used) or Interior lamps (*some models) (INT LAMPS) |
| 21 | 20 A | Cigarette lighter (LTR) |
| 22 | 10 A | Theft deterrent system / data (diagnostic) link connector (DLC), data (diagnostic) link connector (DLC 2), Immobilizer control module, Immobilizer control module — optional (THEFT DRNT DLC) |
| 23 | 10 A | Radio / remote keyless entry / remote entry system, door lock remote control receiver (RCDLR)(RDO/RKE/RES) |
| 24 | 15 A | Brake light / Stoplights, Rear additional brake Light (CHMSL) Engine Control Module (ECM), Transmission control module(TCM), Electronic brake control module (EBCM), Tail light — left side, Tail light — right side, (STOP) |
| 25 | 10 A | Interior lights, dome light, luggage compartment light, airbag diagnostic system, Anti-theft system control module (CLSTR/INT LAMPS) or *Airbag (*some models) (BATT) |
| 26 | 15 A | Radio / Clock / remote keyless entry, Cell phone control module, Heating, ventilation and air conditioning system control module (RDO/CLOCK/RKE) |
Схема блока предохранителей в салоне УАЗ Патриот (2014 и далее)
| F1 | 10A РК «Dymos» кл.15 |
| F2 | 15A Розетка салона |
| F3 | 10A Компрессор кондиционера |
| F4 | 30A 2016-2020: Блок управления электро пакетом, кл.30 |
| 5A 2014-2015: Управление зеркалами | |
| F5 | 7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| 25A 2014-2015: Отопитель | |
| F7 | 10A Противотуманная фара левая |
| F8 | 10A Противотуманная фара правая |
| F9 | 20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем ) |
| F12 | 20A Предохранитель прикуривателя Уаз Патриот, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015) |
| F13 | 30A РК «Dymos» кл.30 |
| F14 | 10A 2016-2020: Стекло подъемники (модуль двери водителя) |
| 30A 2014-2015: Стекло подъемники | |
| F15 | 5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| 10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15A 2016-2020: Подушка безопасности |
| 10A 2014-2015: Аварийная сигнализация | |
| F17 | 10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем) |
| 20A 2014-2015: Блокировка дверей | |
| F18 | 15A 2016-2020: Блокировка дифференциала |
| 7.5A 2014-2015: Противотуманный огонь | |
| F19 | 10A Дальний свет фар левый |
| F20 | 10A Дальний свет фар правый |
| F21 | 7.5A Ближний свет фар левый |
| F22 | 7.5A Ближний свет фар правый |
| F23 | 5A Габаритный огонь правый |
| F24 | 5A Габаритный огонь левый |
| F25 | 60A Обогрев ветрового стекла |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| Реле | |
| К1 | Реле включения противотуманных фар |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал |
| К3 | Реле включения дальнего света фар |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар |
| К5 | 2014-2015: Реле включения ближнего света фар |
| 2016-2020: Реле дополнительного отопителя салона | |
| К6 | Реле компрессора кондиционера |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации |
| 2016-2020: Реле включения обогрева стекла двери задка и зеркал | |
| К8 | Прерыватель стеклоочистителя с программируемой паузой |
| К9 | Дополнительное (разгрузочное) реле |
| К10 | Реле обогрева ветрового стекла (разгрузочное) |
| Реле переключения топливных баков (для автомобилей с РК «УАЗ») | |
| К11 | Реле времени обогрева ветрового стекла |
| К12 | 2016-2020: Реле блокировки дифференциала заднего моста |
Подвеска
Как поменять втулки стабилизатора Шевроле Spark своими рукамиРемонт задних амортизаторов Chevrolet SparkКак заменить задние пружины Chevrolet SparkРемонт задних стоек Chevrolet SparkЗамена заднего ступичного подшипника Шевролет СпаркКак заменить колесо Шевроле Spark своими рукамиУстановка опорного подшипника Шевролет Спарк своими рукамиКак заменить передние амортизаторы Шевролет Spark своими рукамиУстановка передних пружин Шевролет SparkПоменять передние стойки Chevrolet SparkКак заменить передний ступичный подшипник Шевролет Спарк своими рукамиКак заменить подшипник задней ступицы Chevrolet Spark своими рукамиКак заменить подшипник передней ступицы Chevrolet SparkЗаменить резинки стабилизатора Шевролет Spark своими рукамиЗамена сайлентблоков задней балки Шевроле Спарк своими рукамиКак заменить сайлентблоки задних рычагов Chevrolet SparkЗаменить сайлентблоки передних рычагов Chevrolet SparkРемонт стоек стабилизатора Шевроле SparkКак заменить шаровую опору Chevrolet Spark своими рукамиПоменять шпильку колеса Chevrolet СпаркКак поменять шпильку на ступице Шевроле Спарк
Расчет его номинала при установке дополнительного оборудования
При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:
P=U*I, где
- Р – мощность лампы,
- U – напряжение бортовой сети (12 Вольт),
- I – ток в цепи.
Из формулы следует:
I = P/U = 60/12 = 5 Ампер.
То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.
Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.
I = U/R = 12/0,4 = 30 Ампер
Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.
Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:
Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

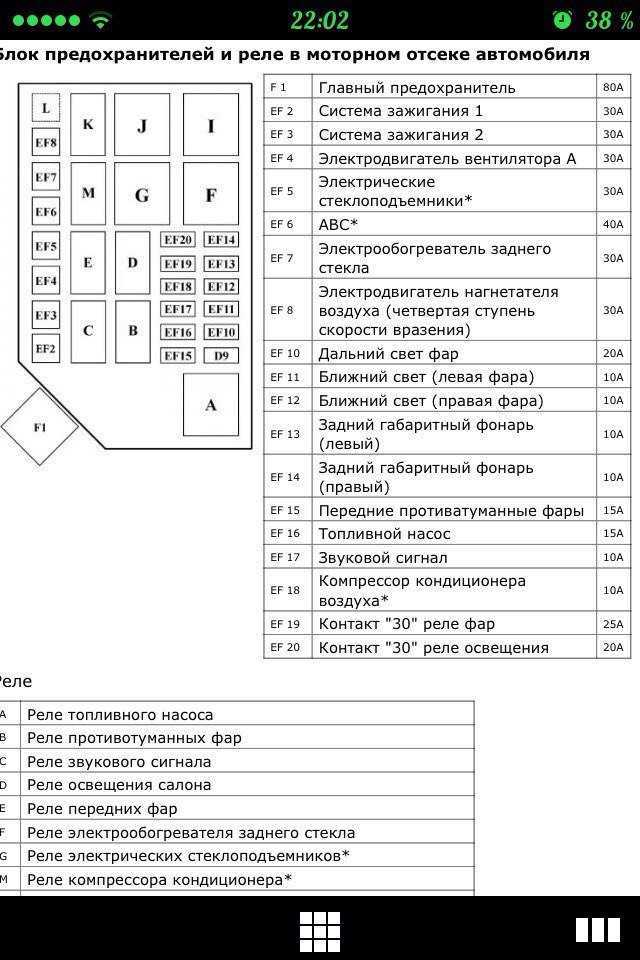

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
