Предохранители ниссан серена с23

Назначение для с24

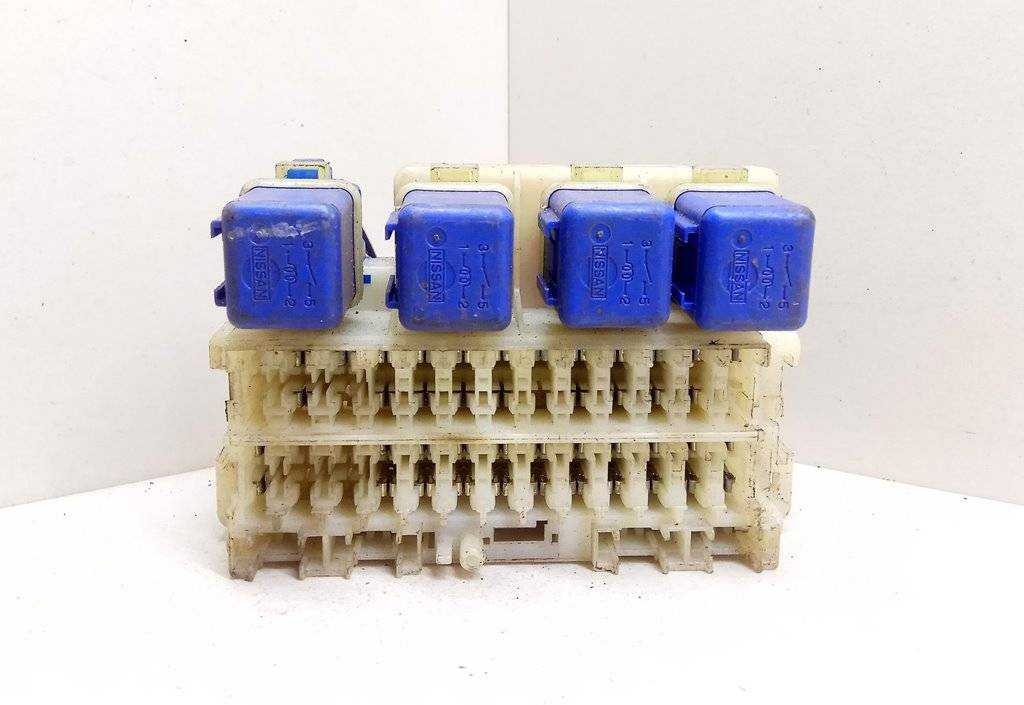

Блок в салоне

1. 10А Магнитола, Аудиосистема
2. 15А Стоп сигналы
3. 20А Обогреватель заднего стекла
4. 10А Задний кондиционер
5. 15А Аварийная сигнализация
6. 10А Задний отопитель
7. 15А Дополнительный разъем питания
8. 10А Система управления подвеской
9. 10А Подогрев зеркал
10. 10А Задний разъем питания
11. 10А Система управления АКПП
12. 10А Электронные компоненты
13. 10А Салонное освещение
14. 15А Вентилятор отопителя (передний)
15. 15А Кондиционер
16. 15А Вентилятор отопителя (передний)
17. 10А Система управления двигателем (№2)
18. 10А Подушки безопасности
19. Система управления двигателем (№1)
20. 10А Стартер
21. 15А Прикуриватель
22. 15А Шторки
23. 15А Зеркала
24. 20А Передний стеклоочиститель
25. 10А Указатели поворотов
26. 15А Топливный насос
27. 10А Задний стеклоочиститель
28. 10А Приборная панель
29. 10А Система ABS

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 1.6 л., мощность — 97 л.с., тип — бензиновый, модель — GA16DE. Привод: задний. Год выпуска: 1993-2001

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — GA16DE. Привод: задний. Год выпуска: 1994-2000

Двигатель: объем — 2 л., мощность — 126 л.с., тип — бензиновый, модель — SR20DE . Привод: задний. Год выпуска: 1992-2001

Двигатель: объем — 2.4 л., мощность — 126 л.с., тип — бензиновый, модель — KA24E . Привод: задний. Год выпуска: 1994-2000

Двигатель: объем — 2 л., мощность — 67 л.с., тип — дизель, модель — LD20. Привод: задний. Год выпуска: 1992-2001

Двигатель: объем — 2.3 л., мощность — 75 л.с., тип — дизель, модель — LD23 . Привод: задний. Год выпуска: 1995-2001

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Минивэн Nissan Serena выпускается в Японии и Испании. Поэтому есть модели как с левым так и правым рулем. Первое поколение ниссан серена обозначается С23. Годы выпуска: 1991, 1992, 1993, 1994, 1995, 1998. Второе поколение маркируется как С24, производилось в 1999, 2000, 2001, 2002, 2003, 2004. Третье поколение с25 поставлялось на рынки в 2005, 2006, 2007, 2008, 2009 и 2010. Далее в производство поступила 4 (с26) и 5 (с27) поколения, которое собирается по настоящее время. Мы предлагаем ознакомится с информацией с описанием расположения блоков предохранителей и реле ниссан серена с23, с24 и с25 моделей. Покажем схемы блоков, их фотографии и назначение элементов. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Ниссан серена с23 с24 с25 — блоки предохранителей и реле

Минивэн Nissan Serena выпускается в Японии и Испании. Поэтому есть модели как с левым так и правым рулем. Первое поколение ниссан серена обозначается С23. Годы выпуска: 1991, 1992, 1993, 1994, 1995, 1998. Второе поколение маркируется как С24, производилось в 1999, 2000, 2001, 2002, 2003, 2004. Третье поколение с25 поставлялось на рынки в 2005, 2006, 2007, 2008, 2009 и 2010. Далее в производство поступила 4 (с26) и 5 (с27) поколения, которое собирается по настоящее время. Мы предлагаем ознакомится с информацией с описанием расположения блоков предохранителей и реле ниссан серена с23, с24 и с25 моделей. Покажем схемы блоков, их фотографии и назначение элементов. Выделим предохранитель отвечающий за прикуриватель.

Цветная схема электропроводки ниссан с23 серена

Nissan Serena (май 1994 — н.в.) — производится для японского рынка

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Nissan Serena БЕСПЛАТНО

Руководство по ремонту, эксплуатации и техническому обслуживанию Nissan Serena

— полные технические характеристики Nissan Serena — особенности эксплуатации Nissan Serena — устранение неисправностей Nissan Serena — цветные электросхемы Nissan Serena

Руководство по ремонту Nissan Serena в фотографиях

— полные технические характеристики Nissan Serena — особенности эксплуатации Nissan Serena — устранение неисправностей Nissan Serena — более 2000 фотографий скачать с depositfiles скачать с turbobit

Каталог деталей и сборочных единиц Nissan Serena

— полное технические описание Nissan Serena — предназначен для работников СТО и владельцев автомобилей Nissan Serena — каталог деталей Nissan Serena скачать с depositfiles скачать с turbobit

Подробная электросхема Nissan Serena

— полное описание электрооборудования Nissan Serena — подробно описан алгоритм поиска неисправностей Nissan Serena — подробная схема электрооборудования ( электро схема ) Nissan Serena скачать с depositfiles скачать с turbobit

Руководство по ремонту двигателя Nissan Serena

— полные технические характеристики двигателя Nissan Serena — особенности конструкции и ремонта двигателя Nissan Serena — устранение неисправностей — подробное описание процессов разборки, дефектовки и сборки двигателя Nissan Serena с фотографиями

Руководство по ремонту коробок передач КПП Nissan Serena

— полные технические характеристики КПП Nissan Serena — особенности конструкции и ремонта КПП Nissan Serena — устранение неисправностей КПП — подробное описание процессов разборки, дефектовки и сборки КПП Nissan Serena с фотографиями

Секреты ремонта Nissan Serena

— подробное описание особенностей ремонта Nissan Serena

-особенности эксплуатации Nissan Serena

Коды неисправностей Nissan Serena — коды ошибок инжектора Nissan Serena — алгоритм поиска неисправностей инжектора Nissan Serena — симптомы неисправных датчиков инжектора Nissan Serena

Мультимедийное Руководство по тюнингу Nissan Serena (тюнинг Nissan Serena своими руками с фотографиями, тюнинг двигателя, тюнинг подвески, тюнинг трасмиссии, тюнинг кузова) Nissan Serena

—>

« Октябрь 2011 »
Пн	Вт	Ср	Чт	Пт	Сб	Вс
1	2
3	4	5	6	7	8	9
10	11	12	13	14	15	16
17	18	19	20	21	22	23
24	25	26	27	28	29	30
31

—>

В этом сервисном мануале рассмотрена информация, касающаяся ремонта и технического обслуживания автомобилей Nissan Serena в кузове С23 выпущенных в 1994-1999 годах. На автомобилях данной марки установлены бензиновые двигатели с электронной системой впрыска R4 рабочим объемом 1.6 или 2.0 литра. В мануале содержатся детальные инструкции по диагностике, техническому обслуживанию и ремонту систем управления автомобилем и двигателем, рулевого управления, тормозной системы, трансмиссии, подвески, HVAC (системы управления отопления, вентиляции и кондиционирования). Детально описаны операции самодиагностики и коды ошибок и неисправностей электронных систем управления автомобилем. В мануале предоставляется весь перечень электрических схем автомобиля. Отдельным разделом предоставлено руководство по ремонту кузова, которое включает общую информацию, информацию о покраске, замене кузова, предотвращении коррозии, иллюстрации по измерениях геометрии кузова.

Минивэн Nissan Serena выпускается в Японии и Испании. Поэтому есть модели как с левым так и правым рулем. Первое поколение ниссан серена обозначается С23. Годы выпуска: 1991, 1992, 1993, 1994, 1995, 1998. Второе поколение маркируется как С24, производилось в 1999, 2000, 2001, 2002, 2003, 2004. Третье поколение с25 поставлялось на рынки в 2005, 2006, 2007, 2008, 2009 и 2010. Далее в производство поступила 4 (с26) и 5 (с27) поколения, которое собирается по настоящее время. Мы предлагаем ознакомится с информацией с описанием расположения блоков предохранителей и реле ниссан серена с23, с24 и с25 моделей. Покажем схемы блоков, их фотографии и назначение элементов. Выделим предохранитель отвечающий за прикуриватель.

Пассажирский салон

Блок предохранителей

Он расположен с левой стороны под панелью приборов, за защитной крышкой.

А это выглядит так.

Диаграмма

Обозначение (тип 1)

1. ШУНТ
2. 5 A Система кондиционирования — Специальное оборудование (для автошкол)
3. 5 A Комбинация приборов — Диагностический разъем
4. 5 А Блок управления (провод «+» от замка зажигания)
5. 5 А АКПП
6. 5 А Внутренние лампы
7. 5 A Навигационная система — Ближний свет фар (реле) — Автомагнитола — Сигнализация.
8. 5 A Цифровой дисплей — Сигнал аварийной остановки — Цифровые часы — Диагностический разъем
9. 5 А Блок управления (провод «+» от АКБ)
10. 20 А Бортовой компьютер — Звуковая сигнализация — Прицеп — Противоугонная сигнализация (реле) — Омыватель фар (реле) — Специальное оборудование (для автошкол)
11. 5 A Лампа переднего левого габаритного огня — Лампа заднего правого габаритного огня
12. 5A Лампы освещения номерного знака — Передний правый боковой габаритный фонарь — Задний левый габаритный фонарь
13. 20 А Дальний свет фар
14. 30 А Реле передних стеклоподъемников
15. 20A Подогрев передних сидений
16. 20 А Электровентилятор обогрева салона
17. 30 А Электровентилятор обогрева салона
18. 5 A Подсветка клавишами управления и переключателями на панели приборов
19. 10 А лампы противотуманных фар + индикатор включения противотуманных фар
20. 10 А Лампа левой фары ближнего света — гидрокорректор фар
21. 10 А Правая фара ближнего света + индикатор ближнего света фар
22. 5 A Подсветка зеркала — Датчик дождя — Подсветка перчаточного ящика — Направленный свет для чтения карт
23. 20 А прикуриватель / розетка 12 В (провод «+» дополнительного электрооборудования) / 23 В прикуриватель 20 А / розетка 12 В (провод «+» от аккумулятора)
24. 10 Опция в виде автомагнитолы марки CITROEN (провод «+» дополнительного оборудования / F24V 10 A Опция в виде автомагнитолы марки CITROEN (провод «+» от аккумулятора)
25. 5 A Цифровые часы — внешнее зеркало заднего вида с электроприводом
26. 30 А Стеклоочистители / стеклоочистители заднего стекла
27. 5 А Блок управления (провод «+» дополнительного электрооборудования)
28. 15 А сервопривод регулировки сиденья водителя

Обозначение (тип 2)

1	(10A) Аудиосистема, аудиосистема CD-чейнджер
2	(5A) Лампа селектора, ECM, модуль управления кондиционером, реле давления хладагента кондиционера (тройное), диагностический разъем, датчик скорости, индикаторы комбинации приборов, реле электродвигателя вентилятора охлаждающей жидкости — двойной вентилятор (слева), реле электродвигателя вентилятора охлаждения — двойной вентилятор (правый), многофункциональный блок управления
3	(10A) Блок управления ABS
4	(5A) Задний правый маркер, передний левый маркер
5	(5A) Система дневного освещения (при наличии)
6	(10A) Модуль управления коробкой передач (ECM)
7	(20A) Звуковой сигнал, разъем прицепа
9	(5A) Задний левый боковой габарит, передний правый габаритный фонарь, фонари освещения номерного знака
10	(30А) Электрические стеклоподъемники задних стеклоподъемников
11	—
12	(20A) Индикаторы комбинации приборов, фонари заднего хода, стоп-сигналы
13	(20A) Система дневного освещения (при наличии)
14	—
15	(20A) Блок управления электродвигателем вентилятора охлаждения, многофункциональный блок управления
16	(20A) Прикуриватель
17	—
18	(10А) Задний противотуманный фонарь
19	(5A) Левый предупреждающий зуммер фары
20	(30A) Электродвигатель заслонки воздушного потока (кондиционер / обогреватель) (^ 05/99)
21 год	(25A) Обогрев зеркал заднего вида, обогреватели сидений, реле таймера выключения обогревателя, кондиционер (^ 05/99)
22	(15A) Сиденья с электроприводом
24	(20A) Стеклоочиститель / омыватель заднего стекла, стеклоочиститель / омыватель, электродвигатель стеклоочистителя, датчик дождя
25	(10A) Аудиосистема, часы, светодиод противоугонной сигнализации, комбинация приборов, диагностический разъем, многофункциональный модуль управления
26 год	(15A) Тревога
27	(30A) Передние электрические стеклоподъемники, люк в крыше
28 год	(15A) Выключатель замка электрического стеклоподъемника, комбинация приборов, реле указателей поворота, лампа в бардачке
29	(30A) Реле таймера выключения обогревателя заднего стекла, обогреватели наружных зеркал заднего вида
30	(15A) Датчик дождя, прожекторы, датчик температуры наружного воздуха, электродвигатель заднего стеклоочистителя, электрические стеклоподъемники, люк на крыше, зеркала заднего вида с электроприводом

Описание для с25

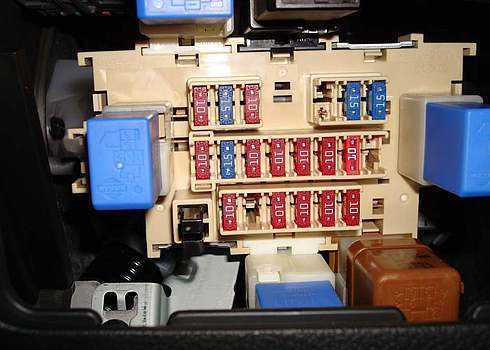

Предохранители в салоне

Расшифровка

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Обозначение

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

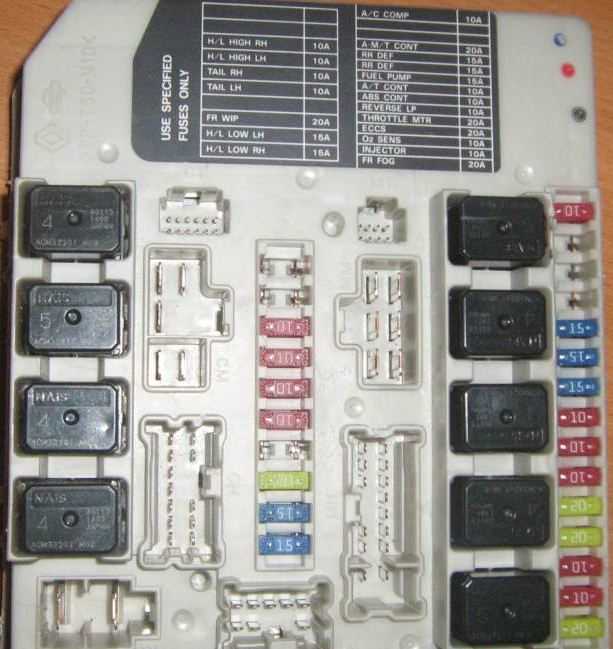

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

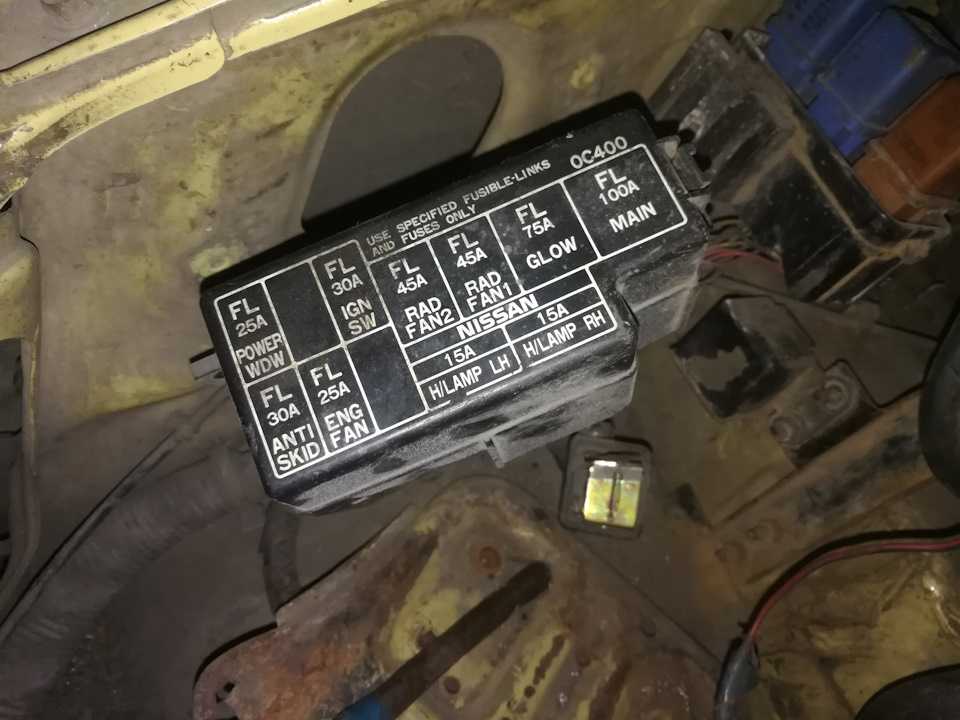

Блок предохранителей

Расшифровка

32. Турбина(дизель) -отсутствует

33. Реле освещения в дневное время

34. Клаксон (обмотка возбуждения генератора)

35. Питание аудиосистемы (постоянное)

36. РТС (дизель) — отсутствует

37. РТС (дизель) — отсутствует

38. Управление АКПП -отсутствует

J. Стеклоподъёмники, центральный замок, люк

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Описание для с25

Предохранители в салоне

На рисунке обозначен предохранитель прикуривателя.

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

За прикуриватель отвечает предохранитель номер 18.

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

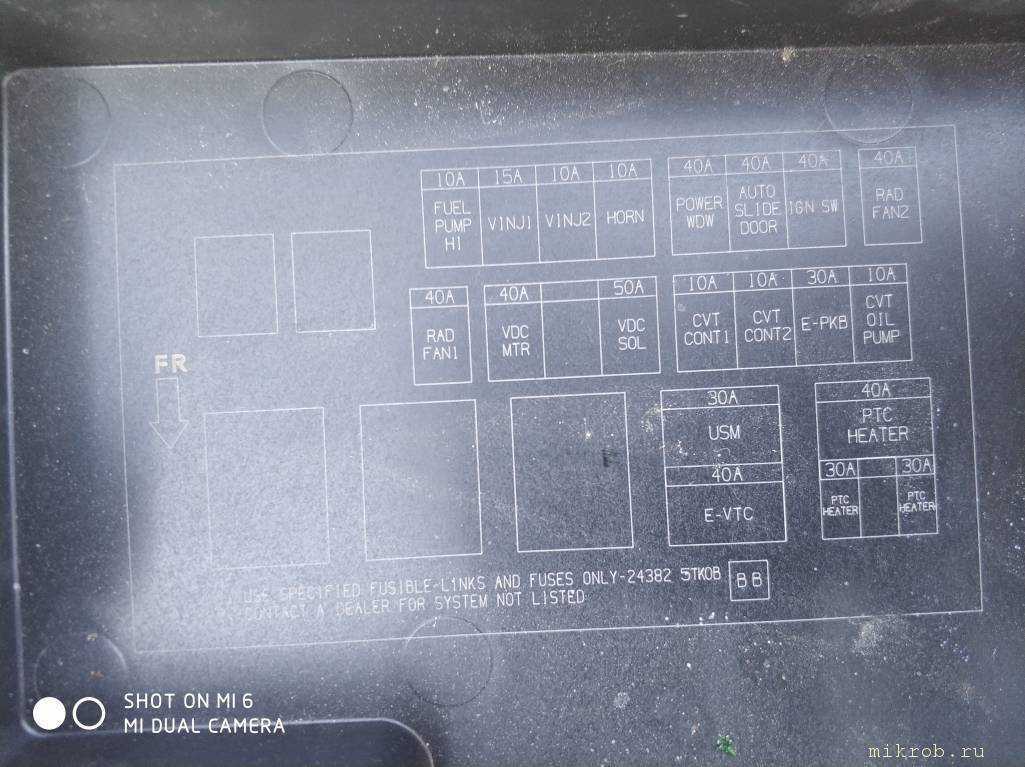

Блок предохранителей

31. Подогрев сидений32. Турбина(дизель) -отсутствует33. Реле освещения в дневное время34. Клаксон (обмотка возбуждения генератора)35. Питание аудиосистемы (постоянное)36. РТС (дизель) — отсутствует37. РТС (дизель) — отсутствует38. Управление АКПП -отсутствует

I. ESP, ABSH. ESP, ASBG. Омыватель фарF. ESPM, Правый вентиляторL. Замок зажиганияK. Вентилятор левыйJ. Стеклоподъёмники, центральный замок, люк

Описание для C25

Предохранители в салоне

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Схема

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Схема

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) отсутствует 37. РТС (дизель) отсутствует 38. Управление АКПП -отсутствует

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Описание для C25

Предохранители в салоне

Опция 1

Расшифровка

Левый ряд:

• 15А печной вентилятор
• 15А печной вентилятор
• Прикуриватель 15А
• 10A Управление зеркалом с электроприводом, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климатом

Правый ряд:

• 10А Дополнительные устройства
• 10А Внутреннее освещение
• 10A Стоп-сигналы
• Указатели поворота 10А
• 15А Дополнительные электроприборы
• 10А
• Зажигание 10А
• 10A Усилитель руля
• Панель приборов 10А
• Подушка безопасности 10A
• Стеклоподъемник 10А

Вариант 2

Обозначение

1. Часы, кондиционер, дистанционное управление дверными замками
2. Воздушная подушка
3. Панель управления
4. Комбинированный переключатель
5. Отсутствует
6. Зеркала с подогревом
7. Отсутствует
8. Датчик дождя, ремни безопасности, стеклоподъемники, диагностический разъем, временная блокировка
9. Приборы
10. Угловые светильники, внутреннее освещение
11. Стоп-сигналы, стоп-сигнал для ESP, ABS
12. Управление приводом 4WD
13. Дополнительные фары
14. Умный ключ (отсутствует)
15. Управление кондиционером
16. Печной мотор
17. Отсутствует
18. Легче
19. Электрические розетки
20. Управление зеркалами, питание аудиосистемы (вставной блок питания)

Блок IPDM

Он расположен под кабелепроводом и содержит все главные реле.

Схема

Описание

• 41 Нет
• 42 Нет
• 43 Фара правая верхняя
• 44 Левый дальний свет
• 45 Задние габариты, освещение номерного знака
• 46 Передние размеры
• 47 Нет
• 48 Стеклоочиститель
• 49 Левый ближний свет
• 50 Правый ближний свет
• 51 Кондиционер
• 52 Нет
• 53 Нет
• 54 пропавших без вести
• 55 Обогрев заднего стекла и зеркал заднего вида
• 56 параллельно 55
• 57 Топливный насос
• 58 Запуск двигателя
• 59 Управление 4WD
• 60 фонарей заднего хода
• 61 Электропитание дроссельной заслонки
• 62 Электропитание ECM
• 63 Питание кислородных датчиков
• 64 Силовые форсунки
• 65 Противотуманные фары

Блок предохранителей

Расшифровка

31. Подогрев сидений
32. Турбина (дизель) — отсутствует
33. Реле дневных ходовых огней
34. Клаксон (обмотка возбуждения генератора)
35. Мощность звуковой системы (постоянная)
36. РТС (дизель) отсутствует
37. РТС (дизель) отсутствует
38. Управление АКПП — отсутствует

I. ESP, ABS
H. ESP, ASB
G. Омыватели фар
F. ESP
М, правый вентилятор
L. Замок зажигания
К. Фань, слева
J. Электрические стеклоподъемники, центральный замок, люк на крыше

Описание для C25

Предохранители в салоне

Вариант 1

Расшифровка

Левый ряд:

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

Правый ряд:

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

Схема

Обозначение

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

Описание

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

Схема

Расшифровка

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) отсутствует 37. РТС (дизель) отсутствует 38. Управление АКПП -отсутствует

Назначение для C24

Блок в салоне

Фотография

Схема

Назначение

1. 10А Магнитола, Аудиосистема
2. 15А Стоп сигналы
3. 20А Обогреватель заднего стекла
4. 10А Задний кондиционер
5. 15А Аварийная сигнализация
6. 10А Задний отопитель
7. 15А Дополнительный разъем питания
8. 10А Система управления подвеской
9. 10А Подогрев зеркал
10. 10А Задний разъем питания
11. 10А Система управления АКПП
12. 10А Электронные компоненты
13. 10А Салонное освещение
14. 15А Вентилятор отопителя (передний)
15. 15А Кондиционер
16. 15А Вентилятор отопителя (передний)
17. 10А Система управления двигателем (№2)
18. 10А Подушки безопасности
19. Система управления двигателем (№1)
20. 10А Стартер
21. 15А Прикуриватель
22. 15А Шторки
23. 15А Зеркала
24. 20А Передний стеклоочиститель
25. 10А Указатели поворотов
26. 15А Топливный насос
27. 10А Задний стеклоочиститель
28. 10А Приборная панель
29. 10А Система ABS

Описание для с25

Предохранители в салоне

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

p, blockquote 53,0,0,0,0 —> p, blockquote 54,0,0,0,1 —>

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк
