Блок предохранителей в салоне Хендай Грета

Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.

На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.

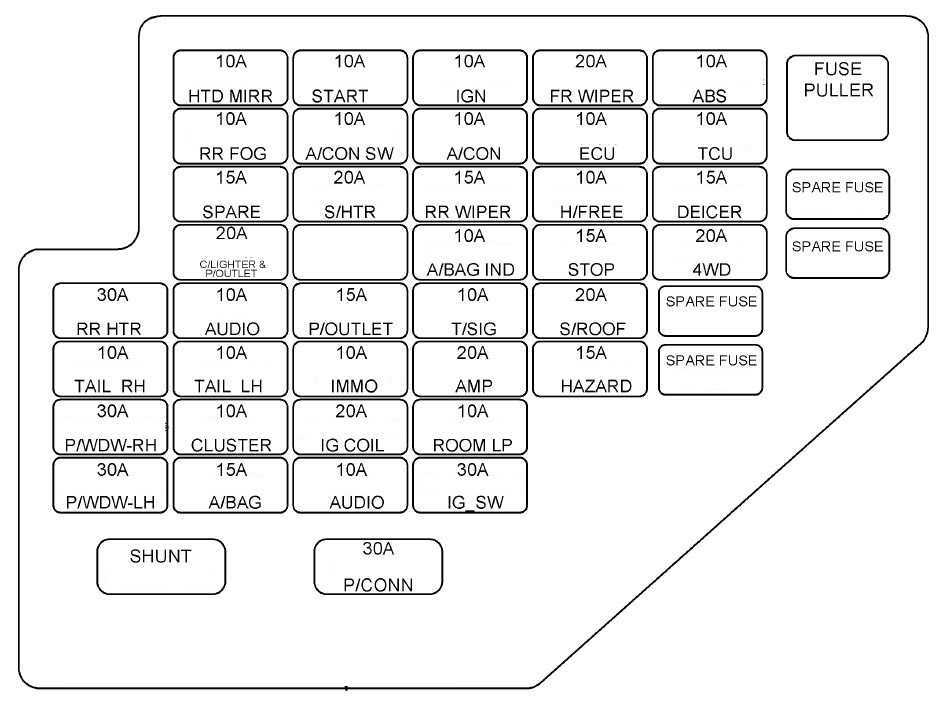

Схема расположения предохранителей в блоке

Описание предохранителей в салоне

№	наименование	номинал предохранителя	защищаемая цепь
1	обогрев заднего стекла	30a	реле обогрева заднего стекла
2	обогреватель заднего сиденья	20a	модуль управления обогревателем заднего сиденья
3	запасной	30a	—
4	электростекло­подъемник с защитой от защемления	25a	модуль электростеклоподъемника водителя с защитой от защемления
5	указатель поворота	15a	bcm
6	обогреватель переднего сиденья	20a	модуль управления обогревателем сиденья водителя/пассажира
7	правый электростекло­подъемник	25a	главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников
8	левый электростекло­подъемник	25a	главный переключатель электростеклоподъемников
9	запасной	20a	—
10	bcm	10a	bcm, эбу электронных ключей, модуль иммобилайзера
11	задняя розетка питания	20a	задняя розетка питания
12	передняя розетка питания	20a	передняя розетка питания, прикуриватель
13	блокирование дверей	20a	реле блокирования/разблокирования, реле разблокирования двери багажного отделения
14	brake switch	10a	эбу электронных ключей, выключатель стоп-сигналов
15	tcu	15a	a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	start	10a	блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления
17	pdm 1	15a	эбу электронных ключей
18	обогрев зеркал	10a	наружное зеркало заднего вида со стороны водителя/пассажира
19	модуль 2	10a	консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом
20	запасной	10a	—
21	омыватель	15a	многофункциональный переключатель
22	вентилятор 1	10a	модуль управления кондиционером
23	память	10a	регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	плафон внутреннего освещения	10a	фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой
25	модуль 3	10a	bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения
26	эбу	10a	pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	кондиционер	10a	распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	задний стеклоочиститель	10a	блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29	мультимедиа	20a	аудиосистема, аудиовизуальное головное устройство с навигацией
30	вентилятор 2	10a	блок управления кондиционером, выключатель клаксона, резистор клаксона
31	модуль 1	10a	bcm, выключатель стоп-сигнала
32	esp	10a	переключатель на передней панели, блок управления esp
33	модуль 5	10a	электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый)
34	запасной	10a	—
35	e-call	10a	модуль mts e-call
36	запасной	20a	—
37	mdps	10a	блок mdps датчик угла поворота рулевого колеса
38	подушка безопасности	10a	модуль управления srs
39	модуль 4	10a	bcm, эбу электронных ключей
40	подогреватель strg	15a	bcm
41	прикуриватель	20a	предохранитель прикуривателя Hyundai Creta
42	acc	10a	реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	индикатор подушки безопасности	10a	комбинация приборов
44	комбинация приборов	10a	комбинация приборов

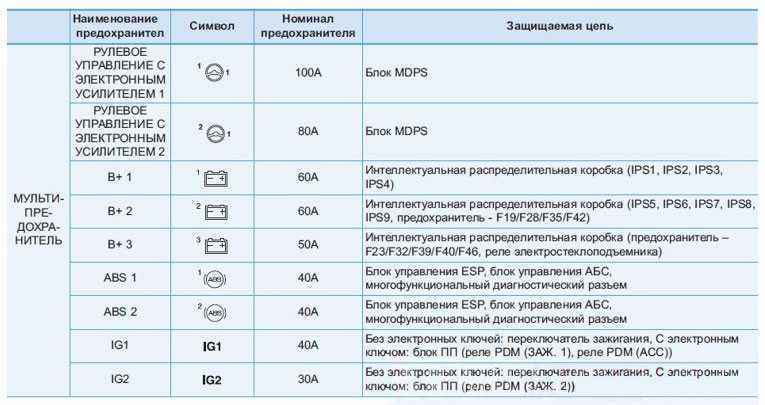

Engine compartment

Located next to the battery.

Legend

Assignment

MDPS	80A MDPS unit
B+1	60A Intelligent connection block (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse – AMP)
B+2	60A Intelligent connector block (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, fuse – SMART KEY1, SMART KEY2, BRAKE SWITCH)
B+3	50A Intelligent connection block (fuse – SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, electric glass lifter relay (fuse – P / WINDOW LH, P / WINDOW RH)
ABS1	40A ESC module, multipurpose control connector
ABS2	40A ESC module, multipurpose control connector
IG1	40A Ignition switch (without smart key), PCB assembly (PDM (IG1) / PDM (ACC) relay – with smart key)
IG2	30A Start Relay, Ignition Switch (No Smart Key), PCB Assembly (PDM Relay (IG2) – With Smart Key)
B+4	50A Intelligent junction box (fuse – MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), REAR REAR OPEN, DOOR LOCK, Leakage breaker – fuse switch, INNER LAMP, MULTIMEDIA 2), MEMORY
COOLING FAN1	40A Cooling Fan High Relay
COOLING FAN1	50A Cooling Fan High Relay
TCU3	40А TCM
TCU4	40А TCM
BLOWER	40A Blower relay
POWER TAILGATE	40A Power rear gate module
REAR HEATED	40A Rear window defogger relay
WIPER FRT1	25A Ignition lock (without smart key), PDM relay (IG2) (with smart key)
TCU1	15А TCM (7DCT)
WIPER FRT2	10А BCM
ECU3	PCM (G4NC) / ECM (G4FJ)
HORN	15A Horn relay
BATTERY MANG	10A Battery Gauge
SENSOR2	10A # 1 / # 2 Oil Control Valve, # 1 / # 2 Camshaft Position Sensor, Purge Control Solenoid Valve, Variable Intake Solenoid Valve, ESP Closure Valve, Fuel Pump Relay
SENSOR1	15A PCM, oxygen sensor (up) / (down)
ECU2	20A IGNITION COIL # 1 / # 2 / # 3 / # 4, capacitor (G4NC)
ECU5	15А PCM (G4NC) / ECM (G4FJ)
ECU4	15А PCM (G4NC) / ECM (G4FJ)
SENSOR3	10A E / R Junction Box (Cooling Fan High Relay)
DEICER	15A Heated windshield, E / R Junction Block (Front Deicer Relay)
FUEL PUMP1	20A Fuel pump relay
MODULE1	7.5A Adaptive lighting
B/ALARM HORN	10A Alarm relay
ABS3	10А ESC Module
MODULE2	10A Pump
POWER OUTLER FRT	20A Front power outlet and cigarette lighter
ECU6	10А PCM (G4NC) / ECM (G4FJ)
TCU2	15A Automatic transmission range switch, BUT, automatic transmission selector lever Reversing light switch
B/UP LAMP	10A Transmission range switch, electrochromic mirror, rear combination lamp (input) left / right, BUT, reversing light switch, MTS E-Call module, intelligent junction box (IPS control unit)
POWER OUTLER REAR	20A Rear power outlet

The same on the positive terminal of the storage battery is the main power fuse made in the form of a 200A fuse.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители. Моторный (справа от АКБ). Крышка на защелках. Под крышкой наклейка с обозначением.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Туссан:

Расшифровка предохранителя реле

Замок зажигания, предохранители монтажного блока в салоне

Вентилятор кондиционера или отопителя

Система повышения курсовой устойчивости ESP, система ABS

Система повышения курсовой устойчивости ESP, система ABS

Электровентипятор системы охлаждения двигателя (только для двигателя 2,7 л)

Замок зажигания, предохранители монтажного блока в салоне

Электровентипятор системы охлаждения двигателя (только для двига­теля 2,0 л)

Блок управления двигателем, топливный насос, кондиционер, генера­тор, автоматическая коробка передач

Реле стартера, замок зажигания

Электровентилятор системы охлаждения двигателя, стоп-сигналы, датчики концентрации кислорода, блоки управления двигателем и ко­робкой передач, иммобилмзатор

Рассмотрены автомобили 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Где находятся предохранители и реле.

В моторном отсеке на картинке цифра — 11.

Для доступа к элементам монтажного блока отожмите фиксаторы и снимите крышку блока.

На внутренней стороне крышки нанесена схема расположения предохранителей и реле.

В специальных разъемах монтажного блока расположены запасные предохранители и пинцет.

Таблица. Назначение реле, предохранителей и плавких вставок.

Расшифровка предохранителя реле

Замок зажигания, предохранители монтажного блока в салоне

Вентилятор кондиционера или отопителя

Система повышения курсовой устойчивости ESP, система ABS

Система повышения курсовой устойчивости ESP, система ABS

Электровентипятор системы охлаждения двигателя (только для двигателя 2,7 л)

Замок зажигания, предохранители монтажного блока в салоне

Электровентипятор системы охлаждения двигателя (только для двига­теля 2,0 л)

Блок управления двигателем, топливный насос, кондиционер, генера­тор, автоматическая коробка передач

Реле стартера, замок зажигания

Электровентилятор системы охлаждения двигателя, стоп-сигналы, датчики концентрации кислорода, блоки управления двигателем и ко­робкой передач, иммобилмзатор

Звуковые сигналы, сирена противоугонной сигнализации

Фары (дальний свет)

Фары (ближний свет)

Реле системы управления двигателем

Реле элекгроеентлятора системы охлаждения (малая скорость вра­щения)

Реле сирены противоугонной сигнализации

Реле звуковых сигналов

Реле очистителя ветрового стекла

Репе передних противотуманных фар

Реле топливного насоса

Реле дальнего света фар

Реле ближнего света фар

Реле электровентилятора системы охлаждения (высокая скорость вращения)

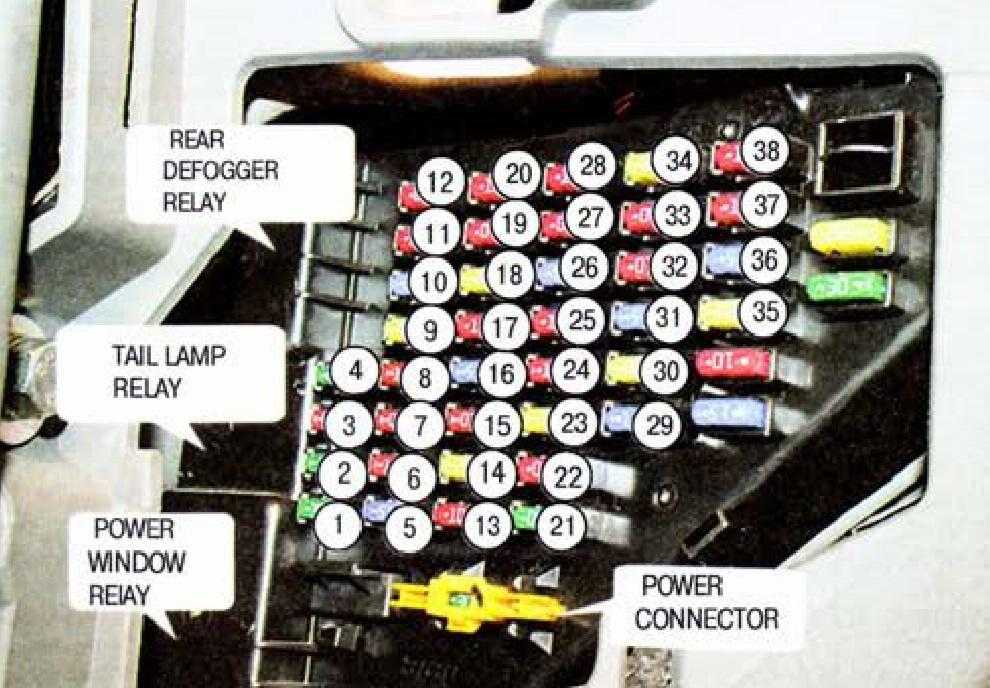

Монтажный блок предохранителей в салоне хендай туссан.

Расположен в левом торце панели приборов.

Для доступа к предохранителям откройте полнлстью дверь. возьмитесь пальцем за специальное отверстие и преодолевая усилие снимите крышку.

Для извлечения предохранителей используем пинцет, расположенный в блоке под капотом.

Реле в салоне несъемны. Для замены меняем корпус блока.

В Hyundai Tucson 2015 да и в многих современных корейских автомобилях, выпущенных после 2013 года стали использоваться несколько типов предохранителей, некоторые из них ранее не устанавливались.

Passenger compartment fuse box

It is located under the dashboard on the driver’s side. To access it, you need to remove the protective cover.

Diagram

Description

A/CON1	7.5A A / C Control Module, Cluster Ionizer (Auto A / C), E / R Junction Box (Fan Relay)
WIPER RR	15A ICM Relay Box (Rear Wiper Relay), Rear Wiper Motor
MODULE 6	10A BCM Smart Key Control Module
WASHER	15A Multi function switch (washer switch)
MODULE 5	7.5A Emergency Pad Switch, Park Assist Buzzer, BCM, ATM Shift Lever, ECM 4WD, AEB Sensor, Console Switch, Left / Right Blind Spot Detection Radar, Lane Departure Warning Module, Lane Keeping Assist Control Module movement
AIR BAG	15A SRS control module, passenger detection sensor
MODULE 1	10A BCM, Smart Key Control Module, AUDIO, A / V & Navigation Head Unit, TMU Module, AMP, Powered External Mirror Switch, PCB Assembly (Socket Relay)
START	10A ICM Relay Box (Burglar Alarm Relay) Transmission Range Switch
MODULE 7	7.5A Ventilated front seat control module, front seat heater control module, rear seat heater
HEATED STEERING	15A BCM, heated steering wheel
MODULE 8	7.5A Power outside mirror driver / passenger, dash central switch, key solenoid, AEB sensor
MODULE 4	7.5A Data connector, air conditioning control module, left / right headlight, audio / video and navigation system head unit, electro chrome mirror, TMU module, front seat ventilation control module, front seat heater control module, rear seat heater
A/BAG IND	7.5A Instrument cluster, front panel central switch
MODULE3	10A BCM, ATM Shift Lever, IPS Control Module (ON / START input)
SMART KEY1	15A Smart key control module
4WD	20A EBU 4WD
TAILGATE OPEN	10A Relay for opening the rear tailgate
S/HEATER RR	15A Heated rear seat
MDPS	7.5A MDPS unit
SMART KEY3	7.5A Smart key control module, immobilizer module
CLUSTER	7.5A Instrument cluster (IG1 Power), ATM ILL gear lever.
SMART KEY2	10A Smart Key Control Module, On / Off Button, Immobilizer Module
MULTI MEDIA	15A Audio, audio / video and navigation head unit, TMU module
INTERIOR LAMP	10A Ignition key III. & Door warning switch, Trunk lamp, Glove box lamp, Overhead console lamp, Front vanity mirror lamp L / R, Interior lamp, Personal tail light L / R
DOOR LOCK	20A Door Lock Relay, Door Unlock Relay, ICM Relay Box (Dual Turn Unlock Relay)
SUNROOF2	20A Panorama Sunroof
POWER OUTLET	20A Front outlet and cigarette lighter
BRAKE SWITCH	7.5A Smart Key Control Module, Brake Light Switch
MEMORY 2	10A Data Link Connector, BCM, Instrument Cluster, A / C Control Module, Auto Light & Photo Sensor, Electrochromic Mirror, ICM Relay Box (Folding / Unfolding Outside Mirror Relay)
P/SEAT (PASS)	30A Manual switch in passenger seat
S/HEATER FRT	20A Ventilated front seat control module, front seat heater control module
SUNROOF 1	20A Panorama Sunroof
MODULE 2	20A PCB unit (fuse – ABS3, ECU6, TCU2, MODULE1, MODULE2)
A/CON2	7.5A Air conditioning control module
HEATED MIRROR	10A Power outside rearview mirror driver / passenger, air conditioning control module, ECM (G4FJ)
P/SEAT (DRV)	30A Driver’s seat manual switch
SAFETY P/ WINDOW	25A Module Electric Glass Lift Driver Safety
P/ WINDOW RH	25A Electric glass lifter main switch, passenger lifter electric glass switch
P/ WINDOW LH	25A main switch glass lifter
AMP	25A Amplifier

Схема предохранителей УАЗ Патриот (2012 — 2014)

преды
F1	5А Габаритный огонь левый
F2	5А Габаритный огонь правый
F3	7,5А Ближний свет фар правый
F4	7,5А Ближний свет фар левый
F5	10А Дальний свет фар правый
F6	10А Дальний свет фар левый
F7	7,5А Противотуманный огонь
F8	20А Блокировка дверей
F9	10А Аварийная сигнализация
F10	10А Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30А Стеклоподъемники
F12	20А Предохранитель прикуривателя Уаз Патриот, обогрев сидений
F13	20А Звуковой сигнал
F14	20А Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС)
F15	20А Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10А Противотуманная фара правая
F17	10А Противотуманная фара левая
F18	25А Отопитель
F19	7,5А Выключатель сигнала торможения, плафоны освещения
F20	5А Управление зеркалами
F21	10А Компрессор кондиционера
F22	15А Штепсельные розетки
Реле
К1	Противотуманные фары
К2	Противотуманные фары
К3	Дальний свет
К4	Ближний свет
К5	Разгрузочное реле
К6	ЗМЗ 40904, 40905: Дополнительный отопитель
К7	Компрессор
К8	Указатели поворота и аварийная сигнализация
К9	Прерыватель стеклоочистителя с регулировкой паузы

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

Ниже кнопок управления фар находится салонный блок предохранителей.

Тянем крышку на себя и немного вверх.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Отсоединяем клеммы.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.
