1.51. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Электрическое оборудование автомобиля защищено от повреждения при электрической
перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей,
один из них располагается в нижней части со стороны водителя, другой в моторном
отсеке около аккумуляторной батареи.

Блок предохранителей со стороны водителя

Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей со стороны водителя

Описание	Ток, А	Защищаемые компоненты
A/BAG	10	Надувная подушка безопасности
TURN LAMP	10	Лампа указателя поворота
METER	10	Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал
ILLUMI	10	Подсветка выключателя
POWER SOCKET	15	Лампа багажного отсека, розетка электропитания
HAZARD	15	Лампа аварийной сигнализации
STOP	15	Лампа стоп-сигнала, АБС
TAIL (RH)	10	Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя
TAIL (LH)	10	Лампа габаритного света (левая задняя/ правая передняя)
CIGAR	15	Прикуриватель
AUDIO	10	Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT)	15	Стеклоочиститель, омыватель (передний), люк
WIPER (RR)	15	Стеклоочиститель (задний). Омыватель (задний)
(WARMER)	15	Обогрев переднего сидения
MIRROR DEF	10	Обогреватель наружного зеркала заднего вида
START	10	Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Блок предохранителей в моторном отсеке

Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей в моторном отсеке.

Описание	Ток, А	Защищаемые компоненты
ABS	15	ABS
PR FOG	10	Задние противотуманные фонари
F/FOG	15	Передние противотуманные фары
MAIN	80	Аккумуляторная батарея без подзарядки
IG1	30	Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER	30	Отопитель
COOLING	30	Вентилятор системы охлаждения
ABS 1	30	АБС
COND. FAN	20	Вентилятор конденсатора
HEAD-HI	15	Лампа дальнего света
HEAD-LOW	15	Лампа ближнего света
EMS	10	Датчики двигателя
INJECT	15	Инжектор, датчик кислорода
F/PUMP	10	Топливный насос
ECU	10	Блок управления двигателем, блок ЕСАТ, главное реле
RELAY	10	Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)
HLLD	10	Регулировка угла наклона света фар
MAIN RELAY	25	Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A
S/ROOF	15	Люк
HEAD	25	Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А
IG2	30
TNS	15	Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN	10	Звуковой сигнал
RRDEF	25	Обогреватель заднего стекла
ABS 2	30	AБC
P/WIN	30	Электрический стеклоподъемник
BTN	30	Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A
D/LOCK	25	Центральный замок дверей
IG COIL	15	Катушка зажигания
ROOM	15	Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

Порядок замены предохранителей

В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:

Необходимо отключить зажигание;
Отсоединить аккумулятор от питания;
Произвести демонтаж наружной защитной накладки блока предохранителей;
Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
Отверткой выкрутите винты крепления;
При помощи защелки произведите извлечение устройства;
Установите новый предохранитель и в обратном порядке повторите процедуру.

Проще просто найти предохранители Мазда 3 и их классификацию

Автомобиль Мазда 3 после первого появления в 2003 году дважды пересматривался с учетом актуальных технологий. Экземпляры второго и третьего поколения дополняют исходные разработки. С каждым обновлением менялась схема предохранителей автомобиля. Назначение этой составляющей – защита узлов, приборов и электрической сети от перегрузок, которые способны вывести транспортное средство из строя.

Отдельный предохранитель Мазда 3 включает в себя пластиковый или керамический корпус, скрывающий контактную группу и рабочий элемент, разрушаемый при избыточной силе тока. С помощью контактной группы, устройство подключается в сеть. Предохранители исключают вероятность дорогостоящего ремонта при замыкании или пожара транспортного средства. Группы предохранителей маркируются разными цветами для того, чтобы упростить владельцу транспортного средства замену вышедших из строя элементов. Перед началом работы нужно изучить расшифровку каждого из блоков предохранителей автомобиля.

Предохранители и реле под капотом

В отсеке для двигателя блок предохранителей и реле находится рядом с аккумулятром (АКБ).

Для того, чтобы добраться к «подкапотным» предохранителям и реле, нужно снять защитную пластиковую крышку потянув за фиксатор с боку монтажного блока и убрать ее в сторону.

Общий вид блока под капотом Mazda 3 bk

Схема предохранителей и реле в моторном отсеке

№	Номинал	Защищаемая цепь
1	40 А	Вентилятор системы охлаждения (радиатора) (FAN)
2	80 А	Эклектрический насос Гидроусилителя руля (ГУР) (P/ST — EHPAS)
3	40 А	Разъем для диагностики, Аварийная сигнализауия (Аварийка), Передние дворники, передние стеклоомыватели, центральный замок, габариты (BTN)
4	40 А	Передние фары (HEAD)
5	80 А	Цепь PTC (ЭПВС, подогреватель воздуха салона) (На некоторых моделях)
6	(Пусто) либо 60 А	Пусто (Резерв); в более поздних моделях — Свечи накаливания на 60 А (GLOW)
7	30 А	Тормозная система (ABS, абс), сис-ма курсовой устойчивости (DSC) (противозаносная);
8	20 А	Тормозная система (ABS, абс), сис-ма курсовой устойчивости (DSC) (противозаносная);
9	30 А	Реле электронной системы управления двигателем
10	—	Пусто (Резерв)
11	30 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и не отключаемые при включении стартера) (IG KEY1)
12	20 А	Втягивающее реле (муфта) стартера (STARTER)
13	30 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и отключаемые при включении стартера) (IG KEY2)
14	30 А	Свечи накаливания (некоторые модели) (GLOW1)
15	40 А	Печка (салонный вентилятор) (HEATER)
16	30 А	Свечи накаливания (некоторые модели) (GLOW2)
17	40 А	Подогрев / Обогрев заднего стекла (электрический) (DEFOG)
18	30 А	Пусто (резерв); либо -Аудиосистема (для моделей оснащенных аудиосистемой BOSE) (AUDIO)
19	10 А	Тормозная система АБС (ABS), сис-ма курсовой (противозаносной) устойчивости (DSC);
20	15 А	Передние противотуманки ( фары противотуманные) (FOG)
21	15 А	Сигнал звуковой (гудок, клаксон) (HORN )
22	10 А	Дневные ходовые огни (DRL) на некоторых моделях
23	20 А	Омыватели передних фар (H/CLEAN)
24	15 А	Бензонасос (топливный насос) (F/PUMP)
25	10 А	(ГУР) Гидроусилитель руля (на некоторых моделях) (P/ST IG)
26	10 А	Электромагнитная муфта компрессора Кондиционера (A/C MAG)
27	10 А	Генератор (ALT/TCM 1GA)
28	10 А	Прикуриватель (GLOWSIG)
29	10 А	Питание дополнительных розеток авто (P.OUTLET)
30	10 А	Блок упарвления двигателем PCM, блок упр-ния дозированием и подачей топливной присадки (ENG+B)
31	15 А	Комбинация приборов: Лампы освещения в салоне (салонный свет, плафоны) (ROOM); МАГНИТОЛА (Аудиосистема)
32	10 А	Датчик концентрации кислорода (ENG BAR 4)
33	10 А	Датчик концентрации кислорода (ENG BAR 3)
34	10 А	Пред-тель форсунки, инжектор (EGI INJ)
35	10 А	Предохранитель Датчика массового расхода воздуха (ДМРВ) (ENG BAR 1)
36	10 А	(ЕГР) Система рицеркуляции выхлопных газов, клапан (ENG BAR 2)

Реле под капотом

№ на схеме	Защищаемая цепь
R1	Реле противотуманных фар (противотуманки) FOG
R2	Реле Сигнала (гудка, клаксона) (HORN)
R3	Реле Подогрева / обогрева заднего ветрового стекла (DEFOG)
R4	Реле ETV цепи
R5	Реле подогрева топлива для дизельных моделей (F/WARM)
R6	Реле Бензонасоса (топливного насоса) (CIRCUIT)
R7	Пусто (Резерв)
R8	Пусто (Резерв)
R9	Реле омывателей передних фар (H/CLEAN)
R10	Реле вентилятора климатич.сис-мы (печки) (HEATER)
R11	Реле Кондиционера (муфты, компрессора) (А/С)
R12	Пусто (Резерв)
R13	Реле стартера (втягивающее) (STARTER)
R14	Блок электронной сис-мы упр-ия двигателем (MAIN)

Как поменять предохранители Мазда 6

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Какие предохранители ставить на Мазда 6 GJ?

Оригинальный номер основного блока (в салоне) — GHP966730, средняя цена 1089 руб., блока предохранителей под капотом — D07A67S99B, средняя цена 2061 руб.

30А C244-67-S99 — 133 руб.
7,5А 9970-51-307 — 44 руб.
10А 9970-51-310 — 44 руб.
15А 9970-51-315 — 131 руб.
20А 9970-51-320 — 87 руб.
25А 9970-51-325 — 40 руб.

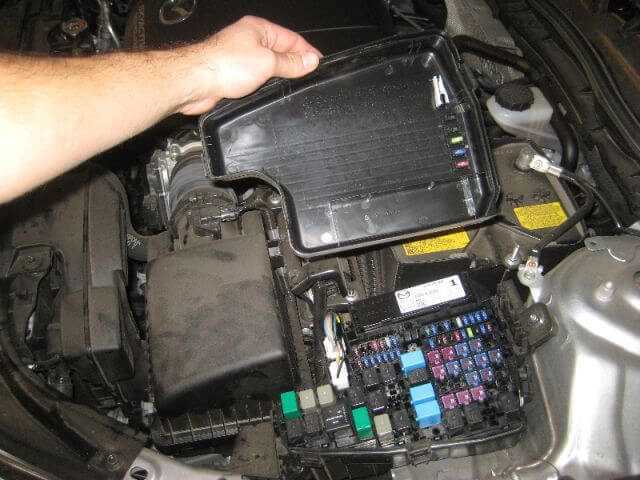

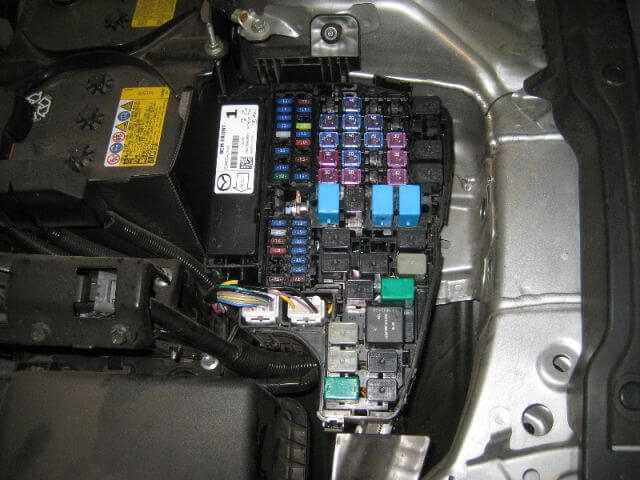

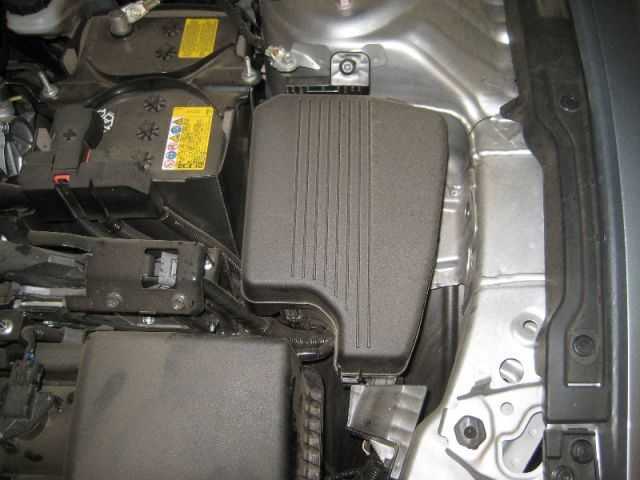

Блок предохранителей Мазда 6 2016 года под капотом.

Схема расположения предохранителей, щипцы для замены, запасные предохранители.

Схема расположения предохранителей со стороны моторного отделения.

Расшифровка назначений предохранителей со стороны двигателя.

Блок предохранителей в салоне под панелью слева.

Схема расположения предохранителей со стороны салона.

Расшифровка назначений предохранителей со стороны салона.

Взять щипцами нужный предохранитель.

Проверить целостность нити внутри предохранителя. Если она повреждена — нужно менять.

Вставить новый предохранитель.

Установить крышку в салоне.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
Отвинчиваем два винта, снимаем монтажный блок;
Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

Открыть капот, заглушить мотор;
В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
Заменяем неисправный элемент новым;
Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой

Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения

Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание

Описание предохранителей на автомобиль Mazda 3: расположение, схема, цена

В Мазда 3 с первого по третье поколение (BK, BL, BM) предустановлены предохранители ножевого типа с плавильным элементом по центру. Цилиндрической формы модули не устанавливаются на Мазда3 ввиду устарелости конструкции.

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
K 1	Противотуманные фары
K 2	Сигнал
K 3	Обогрев заднего стекла
K 4	Цепь электрического питания
K 5	Топливный насос (бензонасос)
K 6	Зарезервировано
K 7	Зарезервировано
K 8	Омыватель фар
K 9	Электрический вентилятор системы кондиционирования
K 10	Муфта компрессора
K 11	Зарезервировано
K 12	Реле стартера
K 13	Зарезервировано
K 14	Электронный блок управления двигателем

Схема предохранителей Mazda Demio / Verisa (DY; 2002–2007)

Блок предохранителей в моторном отсеке

№	Обозначение	А	Назначение
1	MAIN	100	Главный предохранитель
2	FAN	30	Электродвигатель вентилятора конденсатора
3	IG KEY1	60	Предохранитель для различных цепей
4	HEATER	40	Отопитель
5	FUEL PUMP	15	Топливный насос
6	DEFOG	30	Обогреватель стекла задней двери
7	EGI COMP1	10	Система управления двигателем
8	STOP	15	Стоп-сигналы и звуковой сигнал
9	HAZARD	15	Аварийная сигнализация
10	IG KEY2	30	Предохранитель для различных цепей
11	ETV	15	Электрический привод дроссельной заслонки (Mazda Verisa, Mazda Demio с 2005 г.)
12	BTN	25	Предохранитель для различных цепей
13	ABS-P	30	Антиблокировочная система тормозов (ABS)*
14	ABS-V	20	Антиблокировочная система тормозов (ABS)*
15	FOG	15	Противотуманные фары*
16	P.WIND	20	Электропривод стелоподъемника*
17	DOOR LOCK	30	Центральный замок
18	EGI INJ	15	Система управления двигателем
19	EGI COMP2	15	Система управления двигателем
20	HEAD L HI	10	Дальний свет (левая фара)
21	HEAD R HI	10	Дальний свет (правая фара)
22	HEAD LLO HLGN	10	Ближний свет (левая фара)
22	HEAD LLO HID	20	Ближний свет (левая фара)
23	HEAD RLO HLGN	10	Ближний свет (правая фара)
23	HEAD RLO HID	20	Ближний свет (правая фара)
Реле
R1	Реле №1 вентилятора системы охлаждения
R2	Реле кондиционера
R3	Реле электродвигателя вентилятора отопителя
R4	Реле обогревателя заднего стекла
R5	Реле стартера
R6	Реле топливного насоса
R7	Реле ближнего света фар
R8	Реле дальнего света фар
R9	Главное реле
R10	Реле №2 вентилятора системы охлаждения

* — некоторые модели

1 — Реле противотуманных фар

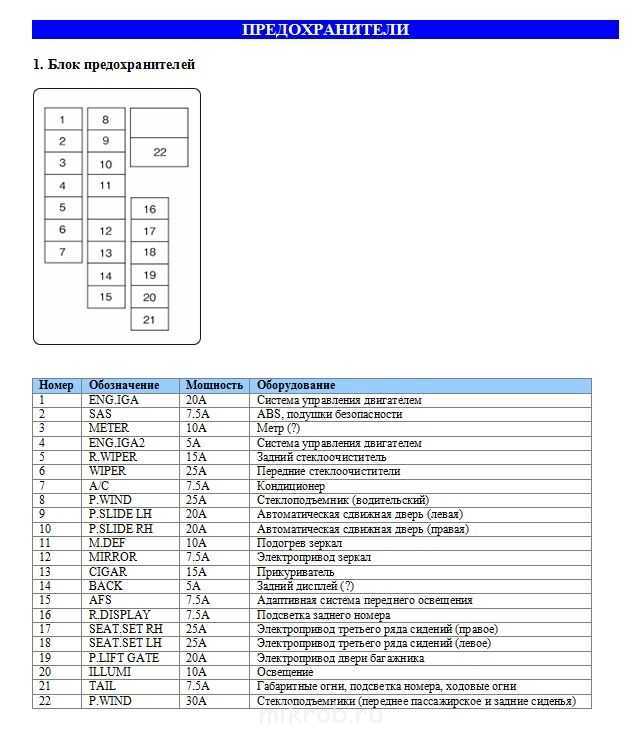

Блок предохранителей в салоне

№	Обозначение	А	Назначение
1	ROOM	15	Освещение салона, подсветка багажного отделения, магнитола*
2	CIGAR	15	Прикуриватель
2	AUX PWR	15	Розетка для подключения дополнительного оборудования (Mazda Verisa)
3	MIRROR	7,5	Электропривод боковых зеркал заднего вида, магнитола
4	METER	10	Комбинация приборов
5	WIPER	20	Стеклоочистители и смыватели
6	SAS	10	Система активной безопасности (подушки безопасности)
7	ENGINE	15	Система управления двигателем
8	АУТ	15	Блок управления АКПП* (Mazda Demio)
9	P.WIND	30	Электропривод стеклоподъемников*
10	M.DEF	7,5	Боковые зеркала (Mazda Verisa, Mazda Demio с 2005 г.)
11	S-WARM	15	— (Mazda Demio)
12	ST.SIG	7,5	— (Mazda Demio)
13	TAIL	7,5	Габаритные огни, подсветка номерного знака
14	ILLUMI	7,5	Освещение салона, подсветка комбинации приборов
15	MAG.CLUCH	7,5	Электромагнитная муфта компрессора кондиционера
16	А/С	7,5	Кондиционер
17	R.WIP	10	Стеклоочиститель и омыватель стекла задней двери*
18	BACK	10	Фонарь заднего хода
19	SUNROOF	25	Люк* (Mazda Demio)

* — некоторые модели

1 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очистителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала)

Обслуживание

Электроцепи на Мазда 626 защищены набором предохранителей, выключателей и перемычек.

Предохранители выполняют огромную задачу в системе электропитания автомобиля. Каждый предохранитель отвечает за свой участок электрической цепи. Выход из строя этой малоприметной детали грозит неполадками во всей системе в целом. Мини-предохранители располагаются в блоке предохранителей.

Эти блоки находятся на левой стороне приборов и под панелью с водительской стороны.

Еще одним важным элементом электрооборудования является реле для передачи электросигналов. В электросистеме Мазда 626 при помощи реле функционируют указатели поворотов, таймер замков, звуковой сигнал, подфарники, прочая оптика, стеклоочистители.

Расшифровка предохранителей Мазда 3

Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер

Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь.

Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар.

В салоне располагаются датчики с 37 по 86 номер:

D/LOCK 2 – центральный замок;
39-40 — дальний свет;
43 – прикуриватель;
44 – аудио;
45 – зеркала;
46 – правые габариты;
47 – разъемы для диагностики;
49 – цепь замка;
50 – управление электрическими приборами;
51 – поворотники и электросигнализация;
52 — люк в крыше;
53 — отмывка стекол;
55-56 – подъем стекол;
57 – система охраны;
58 – обогрев;
60-61 – ближний свет;
65 – подушка безопасности;
67 – устойчивость, рулевое управление;
68 – очистка стекол;
69 – управление двигателем;
70 – очиститель стекол;
74 – система обогрева сидений;
75 – замок центральный;
76 – компрессор кондиционера;
77- 78 – подъем стекол;
79 – свет во время заднего хода;
80- люк крыши;
81 –левые габариты;
82 – противотуманное освещение, подсветка приборной панели;

Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно.

Расшифровка.

Назначение.

portal-diagnostov.ru
