Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
Фото – схема
1 | Резерв |
2 | Резерв |
3 | Реле центрального замка — блокировка (дверь водителя) |
4 | Реле центрального замка — двойная блокировка |
5 | Реле центрального замка — разблокировка |
6 | Реле центрального замка — блокировка |
7 | Реле звукового сигнала противоугонной системы |
8 | Реле ламп подсветки номерного знака |
9 | Реле электродвигателя насоса омывателя заднего стекла |
10 | Реле электродвигателя очистителя лобового стекла — быстро |
11 | Реле звукового сигнала |
12 | Реле насоса омывателя лобового стекла |
13 | Реле электродвигателя очистителя лобового стекла – медленно/ прерывисто |
14 | Реле электродвигателя очистителя заднего стекла |
15 | Реле указателя поворота — левый |
16 | Реле указателя поворота — правый |
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- Реле переднего противотуманного света
- Реле обогрева заднего стекла
- Реле габаритного света
- Блок предохранителей
- Ресивер блокировки дверей
- Реле активного освещения
- Реле дневных ходовых огней
- Реле блокировки дверей
- Усилитель кондиционера
- Усилитель вспомогательного отопителя PTC
- Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
- Центральный блок подушек безопасности
- Усилитель транспондера ключа
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Фото – пример исполнения
Пример схемы с крышки блока
Схема
Обозначение
1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
20А DEF – Обогрев заднего стекла, обогрев зеркал | |
3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
5 | – |
6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
7 | 7,5А ECU−B – Фары, задний противотуманный свет |
8 | 15А FOG – Передний противотуманный свет |
9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
11 | 7,5А OBD – Диагностический разъем |
12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
13 | 7,5А A.C – Кондиционер, отопитель |
14 | 10А S-HTR – Подогрев сидений |
15 | – |
16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
18 | 30А POWER – Стекло подъемники, люк |
19 | 40А HTR – Кондиционер, отопитель |
20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
Реле | |
R1 | Отопитель |
R2 | Аварийная сигнализация (указатели поворота) |
R3 | Силовое реле (стекло подъемники, люк) |
R4 | Топливный насос (Circuit Opening (C/OPN)) |
Замена предохранителей и реле
К сожалению, комфортная и бесперебойная эксплуатация Opel Corsa D не всегда бывает возможной. Наличие огромного числа электрических систем может привести к перегреву какого-либо из предохранителей, из-за чего использование автомобиля станет невозможным.
В случае обнаружения подобных неисправностей рекомендуется произвести замену поврежденной детали. Сделать это можно своими руками. Последовательность действий выглядит следующим образом:
- Перед началом работ необходимо выключить зажигание и на всякий случай отсоединить аккумулятор.
- Далее вне зависимости от того, какой блок пострадал, нужно будет демонтировать крышку агрегата. Для этого могут потребоваться специальные инструменты, так как крепление крышки осуществляется с помощью болтов или фиксаторов.
- После того, как будет снята крышка, можно приступать к визуальному осмотру элементов блока. Если среди предохранителей обнаружится тот, корпус которого будет темнее остальных, значит, он поврежден. Именно этот предохранитель потребуется заменить.
- Замена осуществляется с помощью специального пинцета. Не рекомендуется использовать металлические инструменты во избежание повреждения электрической цепи.
- Заменять предохранитель нужно на элемент того же назначения. Для этого практически у каждого автолюбителя с собой имеется набор запасных предохранителей и реле. Стоит отметить, что каждый элемент пронумерован и имеет определенный цвет, поэтому найти нужный не составит особого труда.
Окончательным действием после замены предохранителя станет обратное крепление крышки. Затем можно вновь подсоединить аккумулятор и включить зажигание, чтобы проверить автомобиль. Если транспортное средство работает исправно, значит, поврежден был именно предохранитель. Если же проблема не исчезла, рекомендуется обратиться за помощью в СТО.
В конце следует сказать, что Опель Корса Д – автомобиль, внутри которого находится четыре блока предохранителей и реле. Каждый из блоков отвечает за работоспособность различных электрических систем, позволяя тем самым избежать перегрева цепей и выхода устройств из работы.
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- Реле переднего противотуманного света
- Реле обогрева заднего стекла
- Реле габаритного света
- Блок предохранителей
- Ресивер блокировки дверей
- Реле активного освещения
- Реле дневных ходовых огней
- Реле блокировки дверей
- Усилитель кондиционера
- Усилитель вспомогательного отопителя PTC
- Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
- Центральный блок подушек безопасности
- Усилитель транспондера ключа
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Левый руль
Правый руль
Фото – пример исполнения
Схема
Обозначение
1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
20А DEF – Обогрев заднего стекла, обогрев зеркал | |
3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
4 | 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
5 | – |
6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
7 | 7,5А ECU−B – Фары, задний противотуманный свет |
8 | 15А FOG – Передний противотуманный свет |
9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
11 | 7,5А OBD – Диагностический разъем |
12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
13 | 7,5А A.C – Кондиционер, отопитель |
14 | 10А S-HTR – Подогрев сидений |
15 | – |
16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
18 | 30А POWER – Стекло подъемники, люк |
19 | 40А HTR – Кондиционер, отопитель |
20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
Реле | |
R1 | Отопитель |
R2 | Аварийная сигнализация (указатели поворота) |
R3 | Силовое реле (стекло подъемники, люк) |
R4 | Топливный насос (Circuit Opening (C/OPN)) |
Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
Схема
Описание
R1 | Реле электродвигателя вентилятора системы охлаждения |
R2 | Реле электродвигателя вентилятора системы охлаждения |
R3 | Реле электродвигателя вентилятора системы охлаждения |
R4 | Реле электромагнитной муфты компрессора кондиционера |
R5 | Реле электродвигателя вентилятора системы охлаждения |
R6 | — |
R7 | Реле системы управления двигателем |
R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) |
R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) |
R10 | Реле топливного насоса — бензин |
R11 | Реле обогревателя заднего стекла |
R12 | Реле насоса омывателя фар |
R13 | Реле вспомогательных цепей зажигания |
R14 | Реле стартера |
R15 | Реле основных цепей зажигания |
R16 | Реле задних противотуманных фонарей |
R17 | Реле противотуманных фар |
R18 | Реле габаритов — прав. |
R19 | Реле дальнего света фар |
R20 | Реле габаритов — лев. |
R21 | Реле ближнего светофор |
F1 | 7,5A Многофункциональный блок управления |
F2 | 7,5А Управление двигателем |
3 | 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
4 | 5А Лампа подсветки номерного знака |
5 | 20A Электропривод стеклоподъемников |
6 | 10A Автоматическая коробка передач |
7 | 30A Омыватели фар |
8 | 10A Стартер |
9 | 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса |
10 | 10A Звуковой сигнал |
11 | 15A Многофункциональный блок управления |
12 | 20A Аудиосистема, многофункциональный дисплей |
13 | 10A Противоугонная система |
14 | 7,5A Электропривод зеркал заднего вида |
15 | 10A Омыватели лобового стекла |
16 | 5А Лампы освещения салона |
17 | 20A Многофункциональный блок управления |
18 | 20A Люк |
19 | 5А Противоугонная система |
20 | 20А Электропривод стеклоподъемников |
21 | Резерв |
22 | 5А Многофункциональный блок управления |
23 | 20A Очиститель лобового стекла |
24 | 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
25 | 5/10A Стоп-сигналы |
26 | 20/25A Предохранитель прикуривателя |
27 | 15А Подогреватель сидений |
28 | 15А Подогреватель сидений |
29 | 20A Омыватели лобового стекла |
30 | 15A Система управления двигателем — бензин |
31 | 15А Система кондиционирования |
32 | 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
33 | 7,5/15А Модуль управления двигателем |
34 | 30A Подогреватель топлива (дизель) |
35 | 5А Аудиосистема, электропривод стеклоподъемников, люк |
36 | 10A Левая фара — ближний свет |
37 | 10A Правая фара-ближний свет |
38 | 5А Лампы переднего левого габарита /заднего левого габарита |
39 | 5А Лампы переднего правого габарита /заднего правого габарита |
40 | 10А Стоп сигналы |
41 | 15A Противотуманные фары |
42 | 10А Задние противотуманные фонари |
43 | 10A Левая фара — дальний свет |
44 | 10A Правая фара-дальний свет |
45 | 30А Система кондиционирования |
46 | 20А Управление двигателем |
47 | 30A Обогреватель заднего стекла |
48 | 30А Стартер |
49 | 50А Усилитель рулевого управления |
50 | 40A Антиблокировочная система тормозов (ABS) |
51 | 60A Секвентальная механическая КПП — бензин |
52 | 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
53 | 30A Электродвигатель вентилятора конденсатора кондиционера – бензин |
54 | 60A Коробка передач |
Блоки под капотом
Монтажный блок
Он расположен с левой стороны рядом с аккумулятором и прикрыт защитной крышкой, на обратной стороне которой находится диаграмма тока.
Вариант 1
Фото — схема
Описание
1 | 30А пуск |
2 | 7.5A Кондиционер |
3 | 15 / 30А Обогрев топливной системы дизеля |
4 | Звуковой сигнал 15А |
5 | 15A Easytronic, автоматическая коробка передач |
6 | 7.5A Блок управления двигателем |
7 | 15A Противотуманная фара |
8 | 30 / 40A Охлаждение двигателя |
9 | 30/40 / 60A Охлаждение двигателя |
10 | 30 / 60A Easytronic, коробка передач |
11 | 7.5 / 15A Свечи накаливания, система зажигания |
12 | 5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивного освещения |
13 | 7.5А Отопитель, кондиционер |
14 | 5A Easytronic, автоматическая коробка передач |
15 | 10A Дальний свет, адаптивное освещение справа |
16 | 10A Дальний свет, адаптивное освещение слева |
17 | Главные предохранители 10А |
18 | 7.5A Электронный блок управления двигателем |
19 | Подушка безопасности 10A |
20 | Главные предохранители 10А |
21 | 15 / 20A Главные предохранители |
22 | 70А Блок управления электрооборудованием автомобиля |
23 | Компрессор 20А, комплект для ремонта шин |
24 | 15А Топливный насос |
25 | Электронный блок антиблокировки 30А |
26 | 30А Обогрев заднего стекла |
27 | 30А АБС |
28 | Внутренний электровентилятор 30А (кондиционер, климат-контроль) |
29 | Предохранитель прикуривателя 20А |
30 | 7.5A Кондиционер, климат-контроль |
31 | 20А Механизм левого окна |
32 | 20A Механизм правого окна |
33 | Наружные зеркала с подогревом 7,5 А |
34 | Бронировать |
35 | Бронировать |
K1 | Реле звукового сигнала |
K2 | Реле зажигания (сливное реле замка зажигания), клемма «15» |
KZ | Реле включения подогрева фильтра |
K4 | Реле дальнего света фар |
K5 | Реле компрессора кондиционера |
КБ | Реле передних противотуманных фар |
K7 | Реле вентилятора радиатора |
K8 | Реле, электронный блок управления двигателем |
K9 | Реле стартера |
K10 | Реле включения топливного насоса |
K11 | Реле зажигания (сливное реле замка зажигания), клемма «15» |
K12 | Реле включения обогрева стекла крышки багажника |
K13 | Реле вентилятора радиатора |
K14 | Реле вентилятора радиатора |

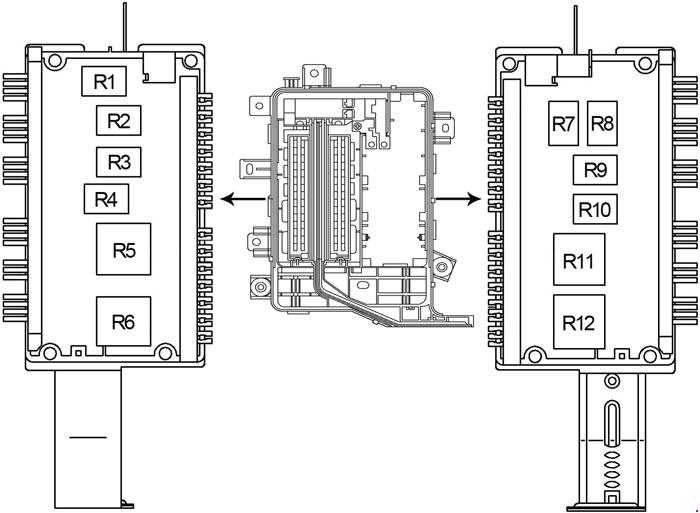

Вариант 2
Схема
Обозначение
R1 | Реле обогрева заднего стекла |
R2 | |
R3 | |
R4 | |
R5 | |
R6 | Реле управления двигателем (CE) |
R7 | Сигнальное реле |
R8 | Реле стартера |
R9 | Реле подогревателя топлива |
R10 | Ослепительная фара |
R11 | |
R12 | Реле передних противотуманных фар |
R13 | Реле муфты компрессора кондиционера |
R14 | Реле топливного насоса (FP) |
1 | 60А |
2 | 30А Обогрев заднего стекла |
4 | Трансмиссия ASM 30A |
5 | 40A AC / система отопления |
8 | Двигатель вентилятора охлаждения 60А |
9 | Электродвигатель вентилятора системы охлаждения двигателя 50А |
10 | 40А антиблокировочная тормозная система (АБС) |
25 | 15A Передние противотуманные фары |
26 | Электростеклоподъемники 20А |
27 | 30А |
28 | Электростеклоподъемники 20А |
29 | Бронировать |
30 | 20A Управление двигателем |
31 | 30А |
32 | 7.5A Управление двигателем |
33 | 15A Управление двигателем |
34 | 15A Управление двигателем |
35 | Бронировать |
36 | 15A Автоматическая коробка передач (AT) |
37 | Сигнал 15А |
38 | Бронировать |
39 | Бронировать |
40 | 10А Левый дальний свет |
41 | 10A Дальний свет, правый |
42 | Муфта компрессора кондиционера 10А |
43 | 10А подогрев зеркал |
44 | Бронировать |
45 | 15A Управление двигателем |
46 | Блок управления направлением света фар 10А |
47 | 7.5A Управление двигателем |
48 | 7.5A AC / система отопления |
49 | 30А пуск |
50 | 15А |
51 | 15A Топливный насос (FP) |
52 | Модуль управления SRS 20A |
53 | 30A Антиблокировочная тормозная система (ABS) |
54 | 7.5A AC / система отопления |
Блок на аккумуляторе
Этот блок прикреплен к крышке аккумуляторного отсека и состоит из предохранителей повышенной мощности.
Схема
Расшифровка
- 80A Используется для дизельных двигателей
- 80A Электроусилитель руля
- 60А Дополнительный автономный отопитель
- Блок питания 50А для монтажного блока, расположенного в багажнике
- 40А Дополнительный автономный отопитель
Дополнительные реле
В зависимости от конфигурации отдельные элементы реле могут располагаться вне агрегата, например:
- к16 — реле вентилятора
- FA1 — кондиционер
- FA2 / FA3 — обогрев
Как контролировать и заменять плавкие элементы
Работает или нет предохранитель автовладелец сможет проверить посредством мультиметра. Он должен установить ручку устройства в положение «Диод» или «Прозвон».
Внимание! Режим измерения сопротивлений должен находится в самой нижней точке. Как определяется рабочее состояние плавкого контакта:. Как определяется рабочее состояние плавкого контакта:
Как определяется рабочее состояние плавкого контакта:
- если деталь рабочая, то сопротивление будет показывать всегда 0;
- если элемент перегорел, то автовладелец увидит на дисплее мультиметра единицу.
После того как автовладелец обнаружил, что предохранитель нерабочий, его нужно заменить.
Как поменять их
Эксперты рекомендуют менять предохранители на одинаковые по номиналу. Либо использовать плавкие элементы с номиналом до 40 процентов выше требуемого. Только в этом случае деталь перегорит вовремя, прежде чем нагрев распространится по всей проводке и спровоцирует пожар.
Опытные механики не советуют устанавливать скрепки, жучки и другие устройства, которые самодельные и ненадежные. Они не только не предотвратят пожар, но и могут послужить причиной возгорания всего транспортного средства.
При замене нужно обращать внимание не на один контакт, а на целую контактную группу. Если блок изношен или разрушен, то необходимо заменить группу плавких элементов. Чтобы поменять контакт не потребуется покупать специальные инструменты
Опытные механики используют обычный пинцет для того, чтобы вынуть предохранитель из гнезда. По силе тока новичку тоже не удастся спутать детали. Так как каждый из них окрашен в свой цвет. Разумеется, устанавливать деталь нужно только одинакового цвета в одно гнездо
Чтобы поменять контакт не потребуется покупать специальные инструменты. Опытные механики используют обычный пинцет для того, чтобы вынуть предохранитель из гнезда. По силе тока новичку тоже не удастся спутать детали. Так как каждый из них окрашен в свой цвет. Разумеется, устанавливать деталь нужно только одинакового цвета в одно гнездо.
Блоки закрыты пластмассовыми крышками. Снять и одеть их заново автовладельцу не составит труда.
Процедура замены:
- Открыть капот транспортного средства снять крышку с блока плавких устройств, которая находится рядом с радиатором.
- Или сесть на водительское сиденье или пассажира (в зависимости от расположения нужной детали) и дотянуться до решетки воздухообдува.
- Снять ее. Открыть блок с плавкими элементами.
- Пинцетом вынуть сгоревший, который нужно заменить.
- Вставить новый.
- Завести двигатель. Проверить работают ли устройства, за которые отвечает деталь.
Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
1 | Резерв |
2 | Резерв |
3 | Реле центрального замка — блокировка (дверь водителя) |
4 | Реле центрального замка — двойная блокировка |
5 | Реле центрального замка — разблокировка |
6 | Реле центрального замка — блокировка |
7 | Реле звукового сигнала противоугонной системы |
8 | Реле ламп подсветки номерного знака |
9 | Реле электродвигателя насоса омывателя заднего стекла |
10 | Реле электродвигателя очистителя лобового стекла — быстро |
11 | Реле звукового сигнала |
12 | Реле насоса омывателя лобового стекла |
13 | Реле электродвигателя очистителя лобового стекла – медленно/ прерывисто |
14 | Реле электродвигателя очистителя заднего стекла |
15 | Реле указателя поворота — левый |
16 | Реле указателя поворота — правый |
Блок под капотом
Находится в левой части подкапотного пространства. Актуальная схема будет нанесена на крышку.
Вариант 1
Схема
Описание
- Предохранитель подогрева топливного фильтра дизельного двигателя
- Предохранитель свечей накаливания дизельного двигателя
- Реле подогрева топливного фильтра дизельного двигателя
- Предохранитель клаксона и системы противоугонной сигнализации
- Реле компрессора К/В
Вариант 2
Фото – пример
Схема
Обозначение
- F1 – F2 Воздушный насос системы подмешивания воздуха в выхлоп
- F3 Предохранитель подогрева топливного фильтра дизельного двигателя
- F4 Предохранитель свечей накаливания дизельного двигателя
- 1 Реле компрессора К/В
- 2 Реле I вентилятора конденсатора К/В
- 3 Реле II вентилятора конденсатора К/В
- 4 Реле III вентилятора конденсатора К/В
Хотите что-нибудь добавить, пишите в комментарии.
Основной блок
Схема основного блока, который находится в мотоотсеке, представлена ниже
Что касается обозначений и назначения, то основные элементы представлены в следующей таблице.
Обозначение | Назначение |
---|---|
1 | Регулирует работу стартера. |
2 | Регулирует работу стартера. |
4 | Обеспечивает подачу звукового сигнала. |
5 | Регулирует работу автоматической коробки передач. |
7 | Отвечает за противотуманные фары. |
13 | Регулирует работу кондиционера, печки. |
15,16 | Регулирует включение/выключение фар дальнего света. |
24 | Обеспечивает включение топливного насоса. |
26 | Отвечает за обогрев заднего стекла. |
29 | Регулирует работу прикуривателя. |
К9 | Включает стартер (реле). |
К10 | Включает топливный насос (реле). |
Это далеко не полный список предохранителей и реле, установленных в данный блок. Также агрегат оборудован элементами, отвечающими за работу кондиционера (30), механизмов подъема окон (31,32), обогрева наружных и задних стекол (33). Помимо прочего, можно обнаружить реле, благодаря которым обеспечивается бесперебойная работа, например, вентилятора радиатора (К13).
