Предохранители фольксваген гольф 4:где находятся

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А —  топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

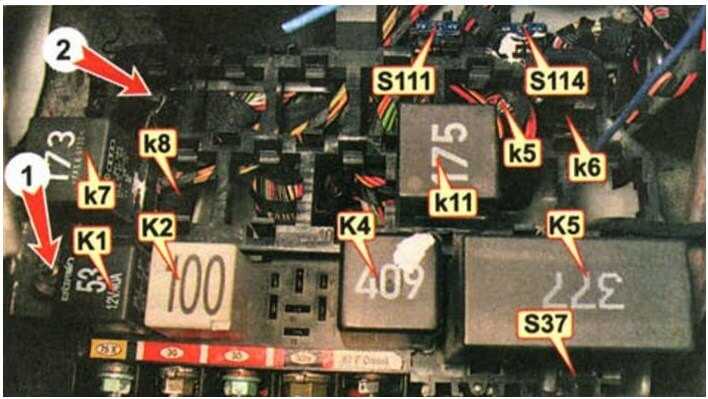

Другая часть — с левой стороны консоли:

Схема

Расшифровка

1. Блок управления центральным замком
2. Блок иммобилизатора
3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.

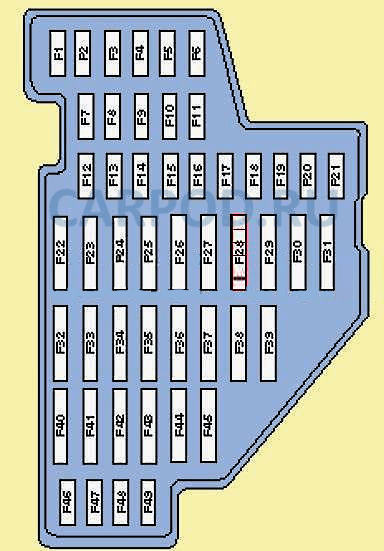

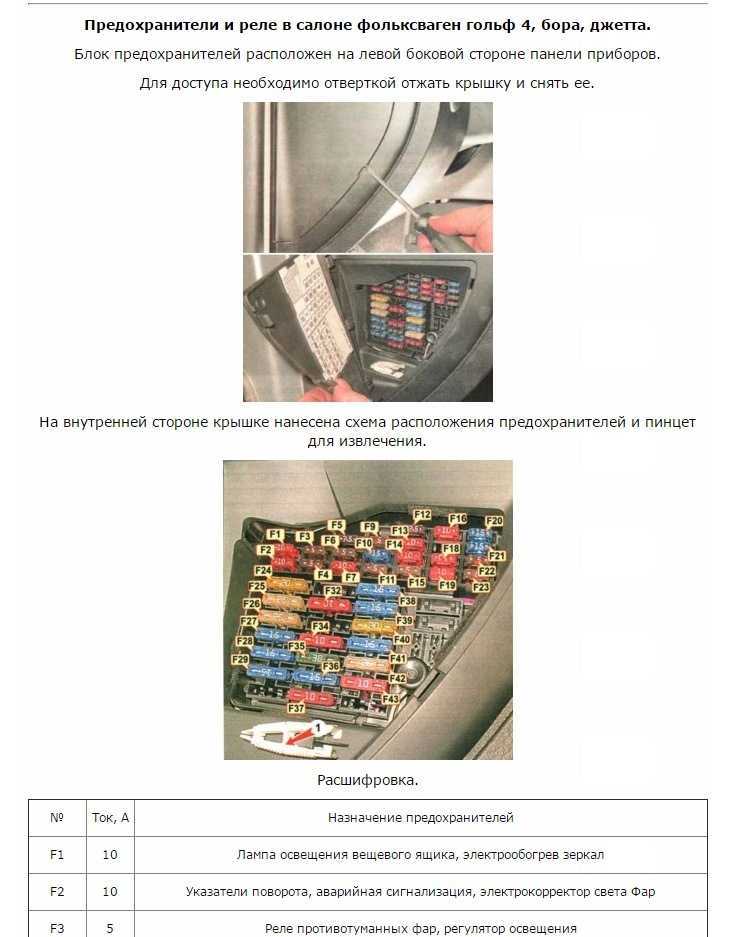

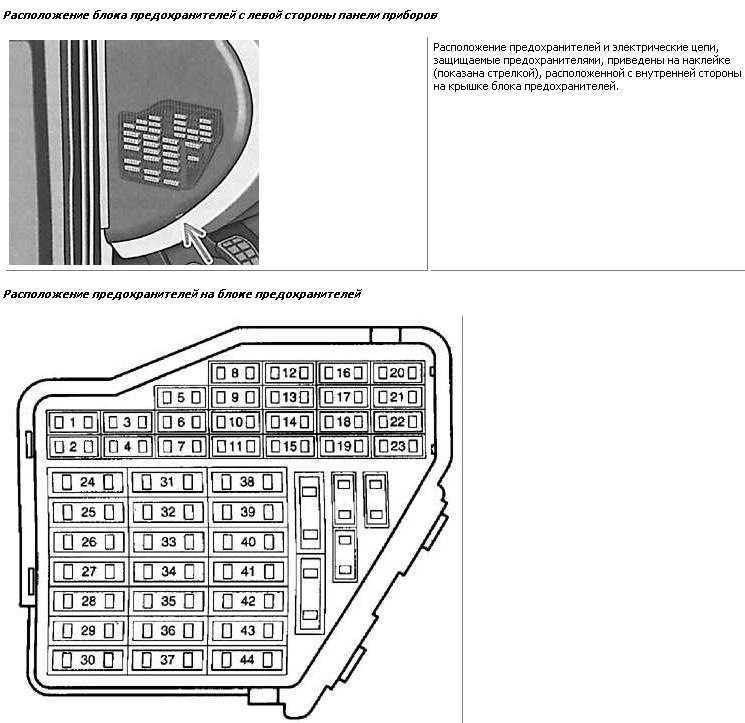

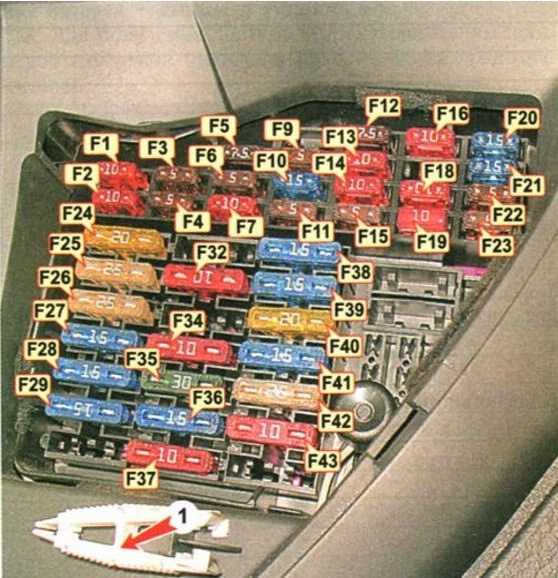

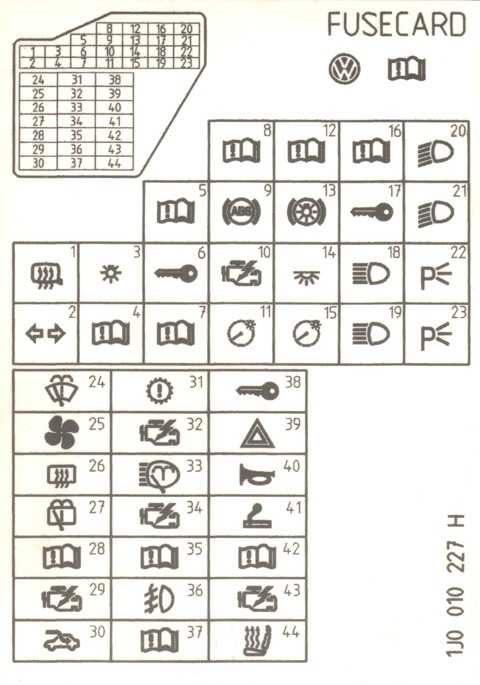

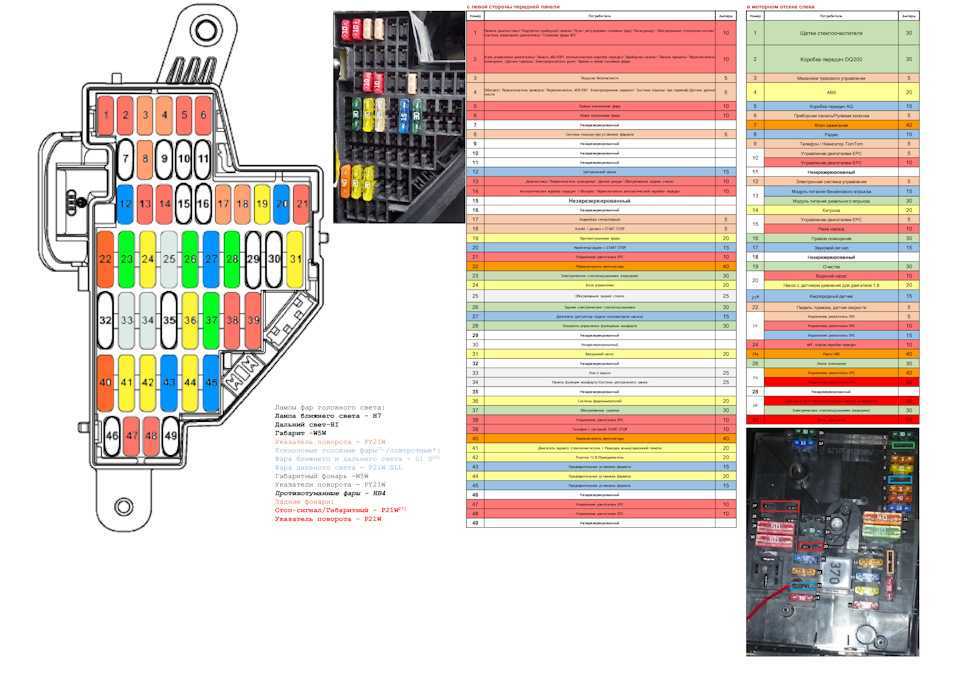

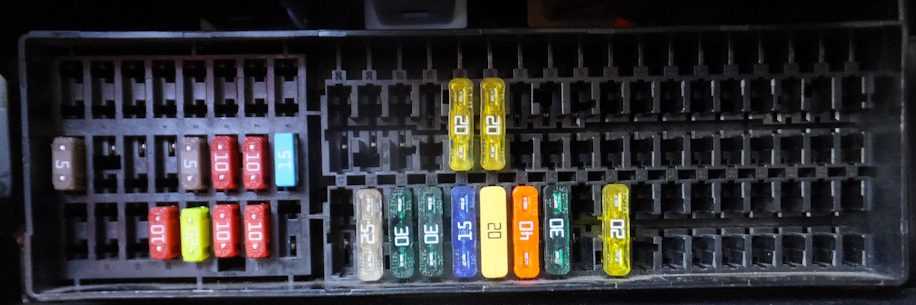

Схема блока предохранителей Фольксваген Джетта (Бора)

описание предохранителей

F1	10А	Лампа освещения вещевого ящика, электрообогрев зеркал
F2	10А	Указатели поворота, аварийная сигнализация, электрокорректор света Фар
F3	5А	Реле противотуманных фар, регулятор освещения
F4	5А	Лампы фонарей освещения номерного знака
f5	7,5А	Кондиционер, система управления двигам, электропривод зеркал, обогрев сидений
F6	5А	Центральная блокировка замков и электрические стеклоподъемники
f7	10А	Лампы света заднего хода
F9	5А	АБС, система стабилизации движения, система управления тяговой силой
F10	15А	Электронный блок управления (ЭБУ)
F11	<5А	Щиток приборов
F12	7,5А	Питание диагностического прибора
F13	10А	Лампы сигналов торможения
F14	10А	Лампы освещения салона
F15	5А	Щиток приборов, система стабилизации движения
F18	10А	Правая фара (дальний свет)
F19	10А	Левая фара (дальний свет)
F20	15А	Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами
F21	15А	Левая фара (ближний свет), левая фара (газоразрядная лампа)
F22	5А	Лампа габаритною света (правая фара)
F23	5А	Лампа габаритного света (левая фара)
F24	20А	Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя
F25	25А	Электровентилятор отопителя, кондиционер
F26	25А	Электрообогрев заднего стекла
F27	15А	Электродвигатель очистителя стекла двери багажного отделения
F28	15А	Топливный насос
F29	15А	Электронный блок управления, зажигание
F31	20А	Автоматическая коробка передач
f32	10А	Форсунки
f34	10А	Система управления двигателем
F35	30А	Гнездо 12 В
F36	15А	Противотуманные фары
F37	10А	Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники
F38	15А	Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака
F39	15А	Аварийная сигнализация
F40	20А	Звуковой сигнал
F41	15А	Предохранитель прикуривателя фольксваген бора
F42	15А	Автомагнитола
f43	10А	Система управления двигателем
F44	15А	Обогрев сидений

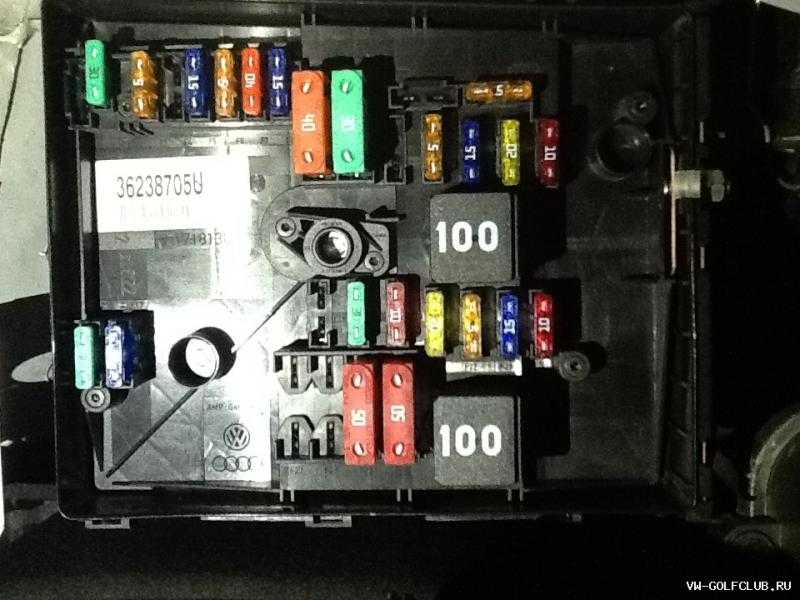

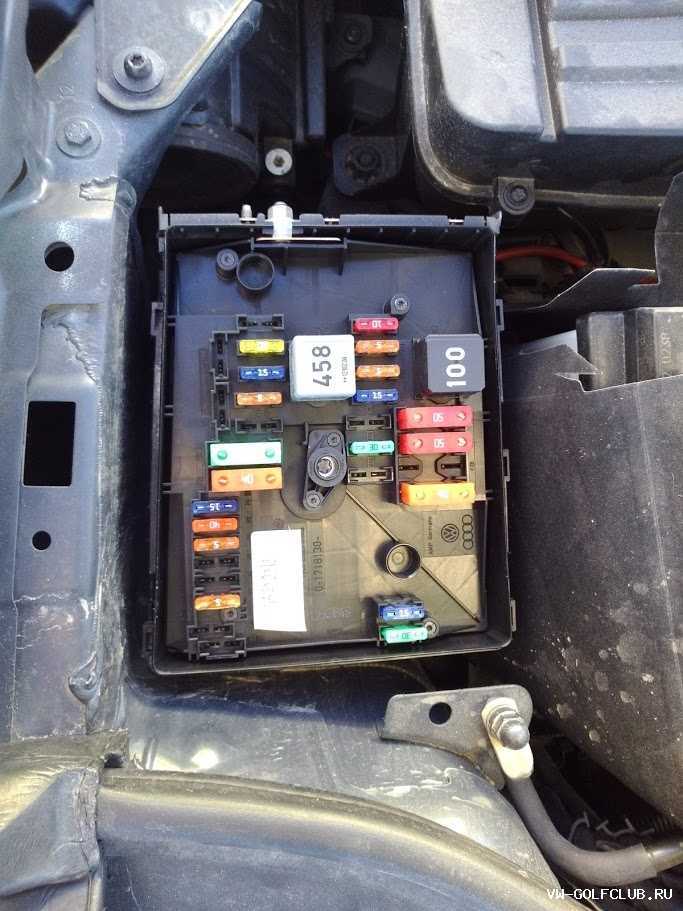

Блок под капотом

Он находится с правой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Фото пример

Описание

F1
F2	(10A/15A) Управление двигателем, Реле электропитания электронных компонентов двигателя
F3	(5A) Электродвигатель вентилятора системы охлаждения, Реле нагрева
F4	(5A/10A/15A) Управление двигателем, Насос ОЖ, Нагревательный элемент лямбда-зонда
F5	(5A/10A/20A) Нагревательный элемент лямбда-зонда, Диагностический насос системы питания, Расходомер воздуха, Вакуумный насос тормозной системы
F6	(5A/10A/15A) Диагностический насос топливной системы, Клапан отключения топливного бака, Реле насоса вторичного воздуха
F7	(5A/20A) Управление двигателем (Катушка зажигания), Регулятор давления топлива
F8	(10A) Управление двигателем (Блок дроссельной заслонки, Перепускной клапан, Регулятор давления сцепления..)
F9	(5A/15A) Блок управления свечей накаливания, реле топливного насоса
F10	(5A) Датчик скорости, выключатель стоп сигналов, Реле усилителя тормозов
F11
F12	(5A/20A) Циркуляционный насос охлаждающей жидкости, Катушка зажигания
F13	(5A) Водяной насос (20А) Реле усилителя тормозов
F14	(5A) Управление двигателем, Главное реле
F15	(30A) Блок стабилизатора напряжения
F16	(30A) Система ABS/ESP
F17	(30A) Трансмиссия
F18	(20A) Блок Mechatronik КП DSG
F19	(1A) Многофункциональный блок управления
F20	(30A) Реле стеклоочистителя и стеклоомывателя
F21	(50A) Насос подачи воздуха на выпуск
F22	(40А) Нагревательный элемент дополнительного воздушного отопителя
F23	(40A) Система ABS/ESP
F24	(50A) Блок управления электрооборудованием прицепа
F25	(50A) Основные цепи зажигания, Реле электропитания клеммы 15
F26	(60A) Свечи накаливания (40А) Реле насоса вторичного воздуха
F27	(50/60A) Электродвигатель вентилятора системы охлаждения
F28	(40A) Многофункциональный блок управления
F29	(40A) Многофункциональный блок управления
F30	(50A) Вспомогательные цепи
F31	(30A) Усилитель выходного сигнала аудиосистемы
F32	(40A) Нагреватель охлаждающей жидкости

Назначение реле

1. Реле насоса вторичного воздуха
2. Реле насоса системы охлаждения
3. Реле подачи воздуха, Реле электропитания клеммы 30
4. —
5. —
6. Реле свечей накала

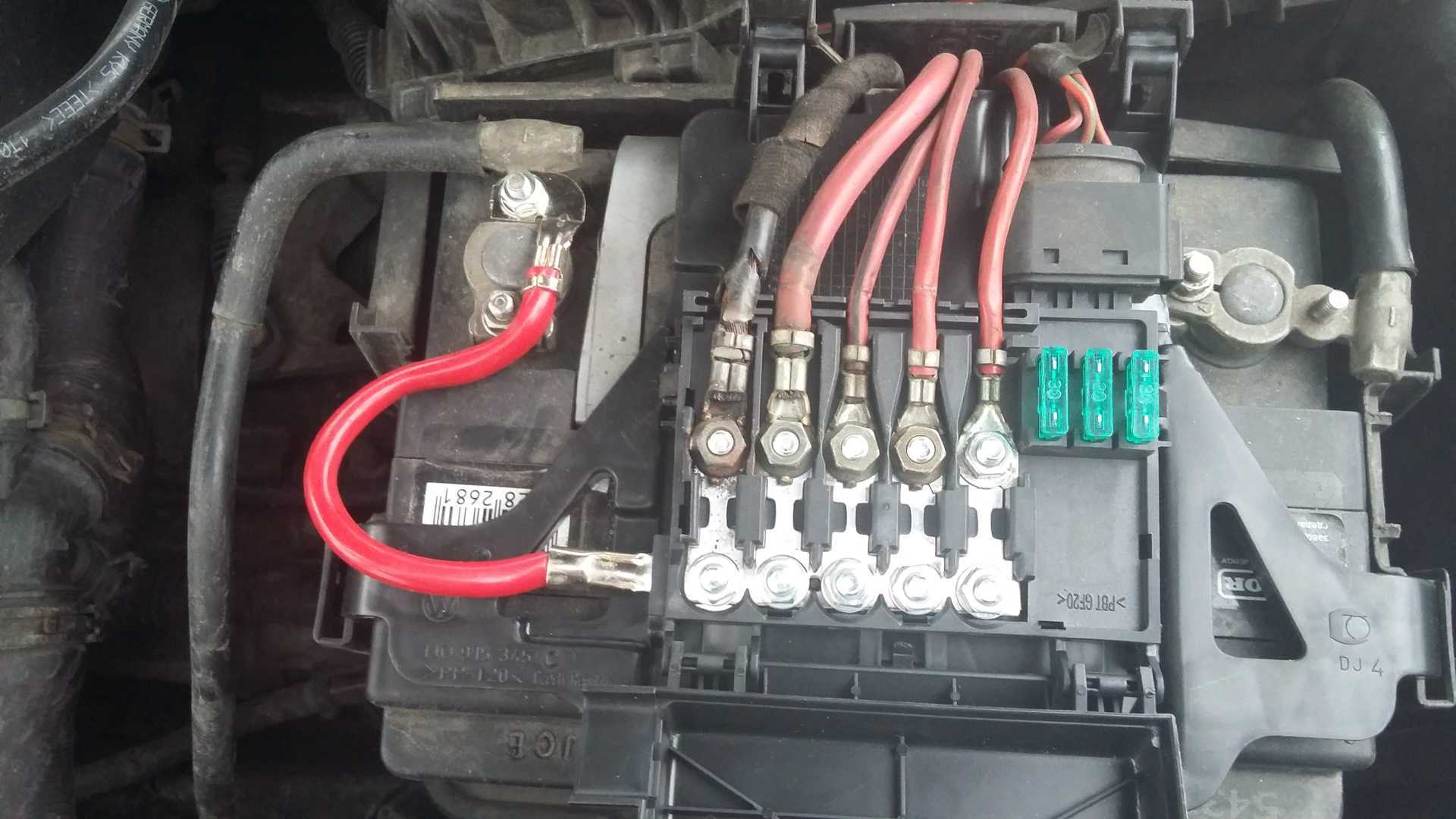

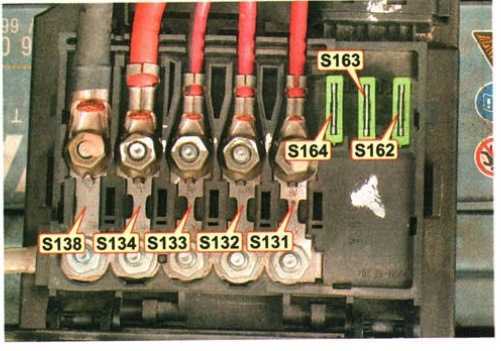

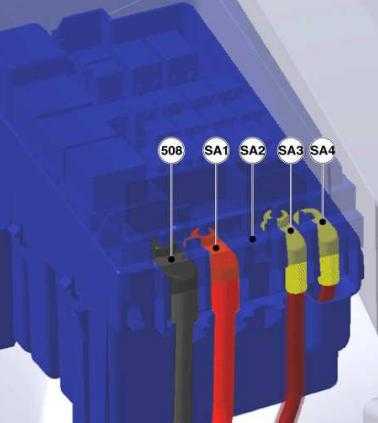

Отдел плавких вставок

Сбоку блока расположены предохранители высокой мощности в виде плавких вставок.

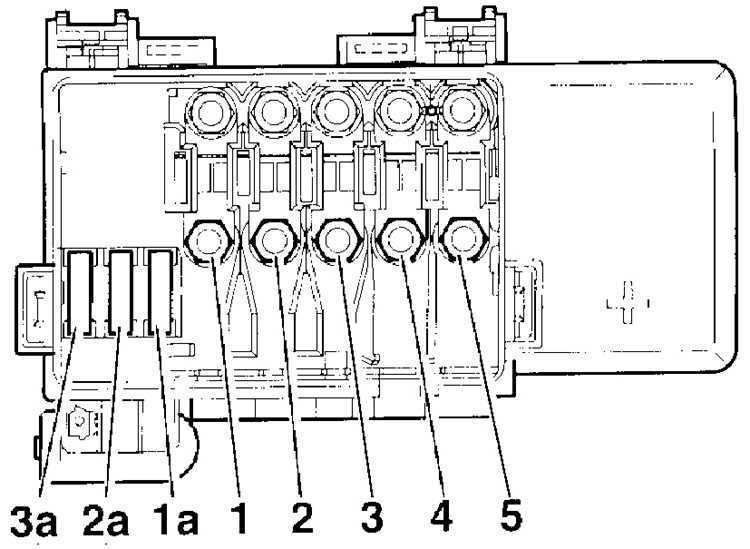

Схема

Обозначение

• 508 резьбовое соединение (30) на коммутационном блоке
• SA1 200A Генератор
• SA2 —
• SA3 80A Рулевое управление
• SA4 80A Салон, кл. 30, электропитание предохранителей

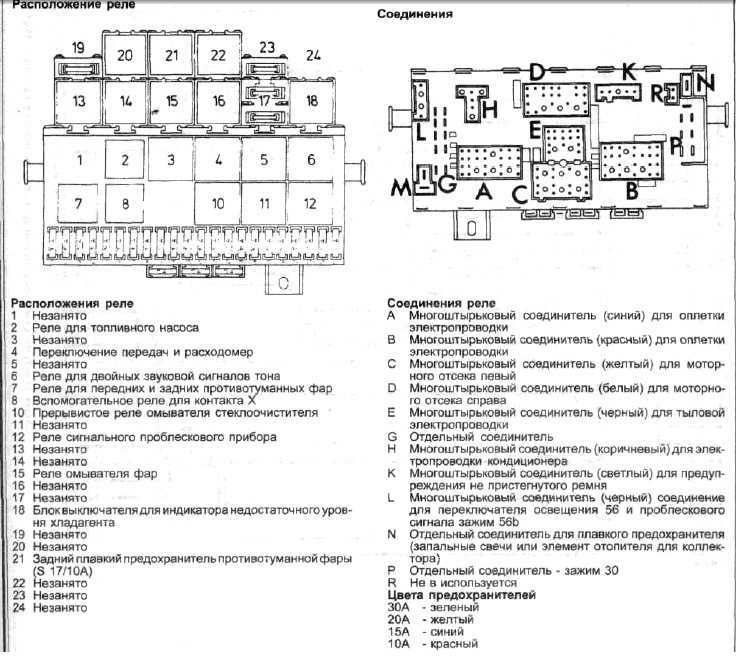

Главный блок

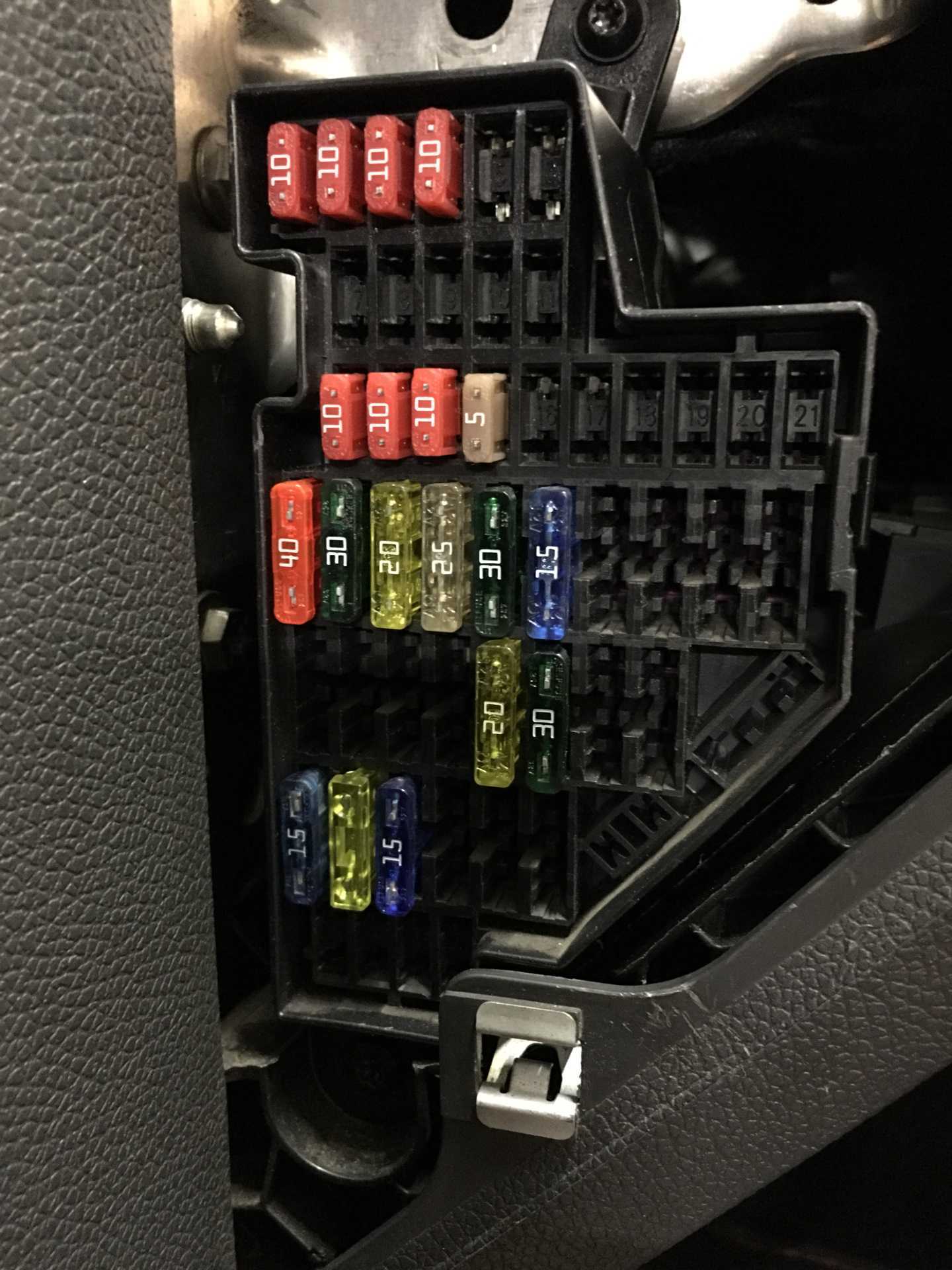

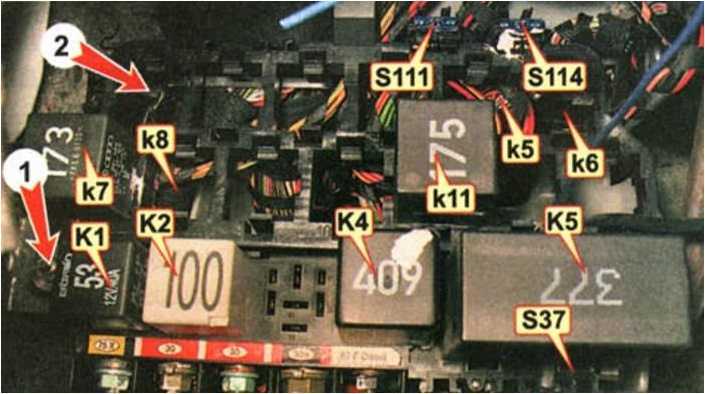

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

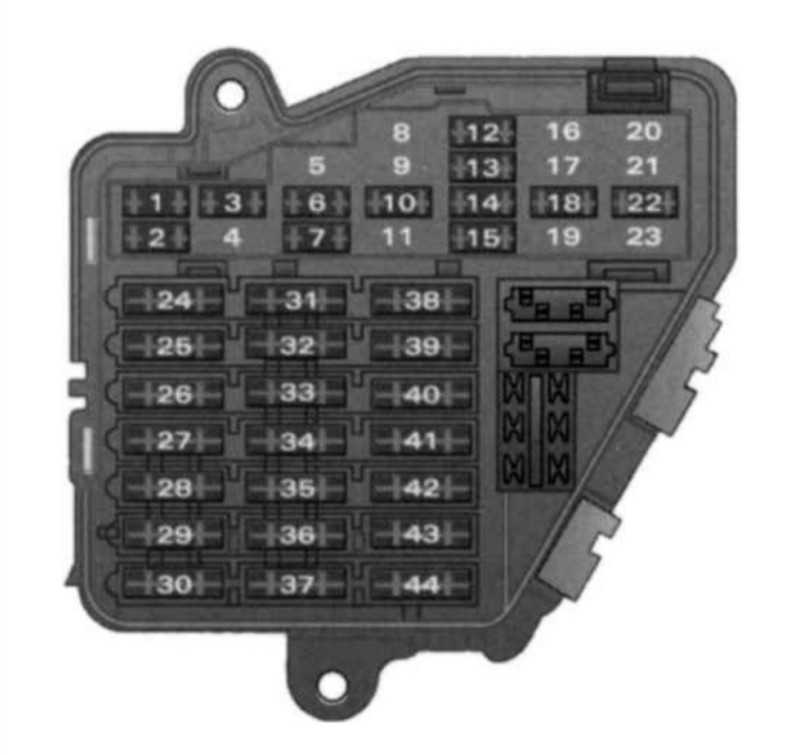

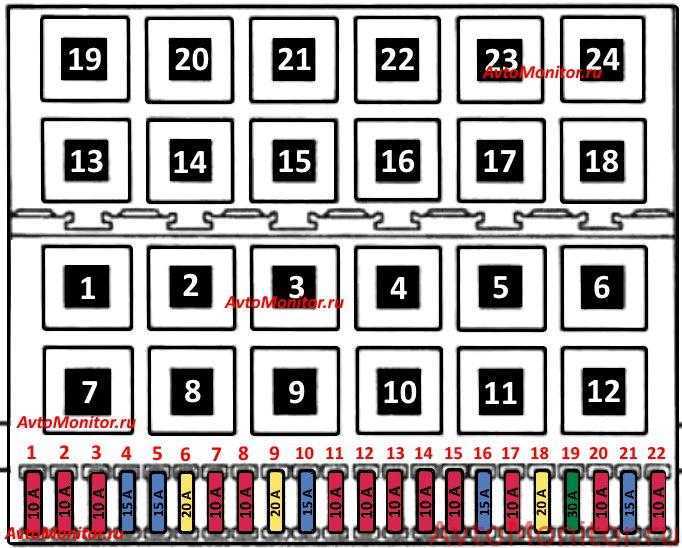

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электро бензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло ­очистителя и омывателя
9	Система предупреждения о не пристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электро обогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.

Блок в салоне

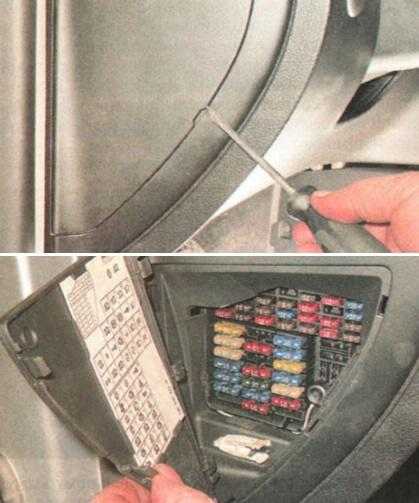

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Фотоотчет Ремонт кондиционера, замена блока управления вентиляторами Гольф 4

Решил написать небольшой отчетец по поиску неисправности в работе кондея и замене сопутствующих узлов и блоков, может кому пригодится.

В один прекрасный солнечный день, включив кондей (стоит именно кондиционер, не климат) я обнаружил, что вместо холодного воздуха дует как из доменной печи, что меня повергло в уныние и заставило разбираться что же случилось на этот раз.

Итак, со стороны салона: при включении кнопки АС на заведенном авто, она загорается подсветкой, звучит щелчок, просаживаются как обычно обороты, но холода нет. Со стороны подкапотного простанства: вентиляторы не стартуют, муфта кондиционера не работает, трубки кондиционера горячие.

Что было сделано:

1. Проверка всех предохранителей отвечающих за вентиляцию и кондей, как в основном блоке, так и в блоке над аккумом (если умер предохранитель в блоке над аккумом, то кнопка АС не подсвечивается и двиг не торкает, так уже как-то было раз) — все в норме.

2. Проверка работы обоих вентиляторов при перегреве двига показала, что не крутит один вентилятор, который большой. Если покрутить его руками, крыльчатка крутится с диким скрежетом, далее после поездки к электрику, прозвонка выявила, что обмотка тоже померла. Вот его ориг. номер 6X0959455A, заменил на Febi(2980 руб.). Меняется достаточно просто, откручиванием 3-х шурупов на радиаторе и перестановкой крепления со старого вентилятора на новый. Если кто будет менять, при закручивании шурупов обратно, постоянно прокручивайте рукой крыльчатку, чтобы она не цепляла радиатор и ровняйте крепления до полной затяжки, ни каких скрежетов и шорканий быть не должно. Замена вентилятора кондей не оживила, при перегреве двига оба вентиля крутят на обоих скоростях, что собственно уже лучше чем было

4. Искуственно включили муфту и вот оно чудо — подул холодный воздух, остается только грешить на блока управления вентиляторами кондиционера, вот его ориг. номер 1j0919506k (неоригинал Hans Pries — 2380 руб.)

5. Собственно меняем, этот блок, который находится под площадкой аккума: — отключаем клеммы аккума, снимаем блок предохранителей, разбираем кожух аккума и отворачиваем один винт, который держит аккум и вынимаем сам аккум

— вывинчиваем 4 болта, которые крепят пластиковую площадку под аккум и снимаем саму площадку

— отвинчиваем 2 болта в ближнем левом углу металлической площадки, которые крепят блок (фото со стороны крыла авто)

— извлекаем блок из под металлической площадки, вытаскиваем 2 разъема и меняем блок

вот так выглядит этот блок

— проверяем работу кондея и вентиляторов (понадобится прикуриватель к аккуму) — собираем все в обратной последовательности и наслаждаемся освежающей прохладой в салоне

Блок предохранителей Volkswagen Golf 4

Рассмотрены автомобили Golf 4, Bora, Jetta 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Внимание! Расположение и назначение предохранителей, реле может отличаться от вашего. Где находится монтажный блок предохранителей

Где находится монтажный блок предохранителей.

Под капотом на плюсовой клемме аккумуляторной батареи расположены плавкие предохранители.

Для доступа для начала снимаем кожух, утапливая кнопки двух фиксаторов.

Затем отжав два фиксатора открываем крышку блока.

Назначение

№	Ток, А	Защищаемые цепи
S131	50	Насос вторичного воздуха
S132	50	Система управления двигателя
S133	40/50	Электродвигатель вентилятора системы охлаждения двигателя
S134	110	Электрооборудование
S138	110/150	Вывод «В+» генератора
S162	30	АБС
S163	30	АБС
S164	30	Электродвигатель вентилятора системы охлаждения двигателя

Монтажный блок реле включения насоса вторичного воздуха расположен в моторном отсеке на перегородке.

Реле указателей поворотов и аварийной сигнализации встроено в выключатель аварийной сигнализации.

Предохранители и реле в салоне фольксваген гольф 4, бора, джетта.

Блок предохранителей расположен на левой боковой стороне панели приборов.

Для доступа необходимо отверткой отжать крышку и снять ее.

На внутренней стороне крышке нанесена схема расположения предохранителей и пинцет для извлечения.

Расшифровка.

№	Ток, А	Назначение предохранителей
F1	10	Лампа освещения вещевого ящика, электрообогрев зеркал
F2	10	Указатели поворота, аварийная сигнализация, электрокорректор света Фар
F3	5	Реле противотуманных фар, регулятор освещения
F4	5	Лампы фонарей освещения номерного знака
f5	7,5	Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений
F6	5	Центральная блокировка замков и электрические стеклоподъемники
f7	10	Лампы света заднего хода
F9	5	АБС, система стабилизации движения, система управления тяговой силой
F10	15	Электронный блок управления (ЭБУ)
F11	5	Щиток приборов
F12	7,5	Питание диагностического прибора
F13	10	Лампы сигналов торможения
F14	10	Лампы освещения салона
F15	5	Щиток приборов, система стабилизации движения
F18	10	Правая фара (дальний свет)
F19	10	Левая фара (дальний свет)
F20	15	Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами
F21	15	Левая фара (ближний свет), левая фара (газоразрядная лампа)
F22	5	Лампа габаритною света (правая фара)
F23	5	Лампа габаритного света (левая фара)
F24	20	Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя
F25	25	Электровентилятор отопителя, кондиционер
F26	25	Электрообогрев заднего стекла
F27	15	Электродвигатель очистителя стекла двери багажного отделения
F28	15	Топливный насос
F29	15	Электронный блок управления, зажигание
F31	20	Автоматическая коробка передач
f32	10	Форсунки
f34	10	Система управления двигателем
F35	30	Гнездо 12 В
F36	15	Противотуманные фары
F37	10	Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники
F38	15	Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака
F39	15	Аварийная сигнализация
F40	20	Звуковой сигнал
F41	15	предохранитель прикуривателя
F42	15	Автомагнитола
f43	10	Система управления двигателем
F44	15	Обогрев сидений

Монтажный блок реле установлен под панелью приборов с левой стороны

1 — основная панель; 2 — дополнительная панель; К1 — реле звукового сигнала; К2 — коммутационное реле контакта «X»; K4 — реле топливного насоса; K5 — блок управления работой стеклоочистителя; k5 — блок управления обогревом сиденья переднего пассажира*; k6 — блок управления обогревом сиденья водителя*; k7 — размыкающее реле ламп сигнала торможения; k8 — реле прикуривателя*; k11 — реле света заднего хода и блокировки стартера; S37 — дополнительный предохранитель электростеклоподъемников*; S111 — дополнительный предохранитель противоугонной сигнализации; S114 — дополнительный предохранитель противоугонной сигнализации

Блок предохранителей в салоне №1

Блок предохранителей №1 Volkswagen Golf IV (1997 — 2004)

№	Защищаемая цепь	Амперы
1	Подогрев форсунок омывателя, блок управления освещением перчаточного ящика сиденья с памятью	10
2	Сигнальные огни поворота	10
3	Реле противотуманных фар, регулятор освещения панели приборов	5
4	Освещение номерного знака	5
5	Система комфорта, круиз-контроль, Climatronic, кондиционер, модули управления подогревом сидений, внутреннее зеркало с автоматическим режимом день/ночь, модуль управления многофункциональным рулевым колесом, блок управления на рулевом колесе	7.5
6	Центральный замок	5
7	Фонари заднего хода, спидометр, датчик скорости автомобиля (VSS)	10
8	не используется
9	Антиблокировочная тормозная система (АБС)	5
10	Модуль управления двигателем (ECM): бензиновый двигатель /  Модуль управления двигателем (ECM): дизельный двигатель, 2000 модельного года	10 / 5
11	Комбинация приборов, соленоид блокировки переключения передач	5
12	Источник питания разъема канала передачи данных (DLC)	7.5
13	Тормозные задние фонари	10
14	Освещение салона, центральный замок	10
15	Комбинация приборов, модуль управления коробкой передач (TCM)	5
16	Муфта кондиционера, дополнительный насос охлаждающей жидкости	10
17	не используется
18	Фара дальнего света, правая	10
19	Фара дальнего света, левая	10
20	Фара ближнего света, правая	15
21	Фара ближнего света, левая	15
22	Габаритные огни справа, габарит справа	5
23	Габаритные огни левые, габарит левые	5
24	Насос омывателя ветрового и заднего стекол, моторчик стеклоочистителя	20
25	Приточный вентилятор, Климатроник, Кондиционер	25
26	Обогрев заднего стекла	25
27	Мотор заднего стеклоочистителя	15
28	Топливный насос	15
29	Модуль управления двигателем (ECM): бензиновый / дизельный двигатель	15 / 10
30	Модуль управления люком с электроприводом	20
31	Модуль управления коробкой передач (TCM)	20
32	Форсунки: бензиновый двигатель/ дизельный двигатель	10 / 15
33	Система омывателя фар	20
34	Элементы управления двигателем	10
35	Розетка 12 В (в багажном отделении)	30
36	Противотуманные огни	15
37	Клемма (86S) на магнитоле, комбинация приборов	10
38	Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, дистанционное управление/дверца топливного бака, электродвигатель для отпирания крышки багажника	15
39	Аварийная сигнализация	15
40	Двухтональный сигнал гудка	20
41	Прикуриватель	15
42	Радио	25
43	Управление двигателем	10
44	Сиденья с подогревом	15

Месторасположение блоков

В автомобиле Volkwagen Golf 4 поколения имеется два модуля ПП:

1. Моторный блок  — расположен на крышке АКБ под капотом. Для доступа к предохранителям нужно отжать два боковых фиксатора и поднять крышку.
2. Салонный модуль — размещен с водительской стороны на боковой части приборной панели. Для доступа к блоку необходимо открыть дверь и снять крышку.

На крышке салонного модуля ПП напечатана расшифровка предохранителей и закреплены щипцы для замены.

Кроме двух основных блоков, несколько силовых предохранителей расположены в отдельных местах:

• предохранитель поворотов и аварийки — вмонтирован в кнопку включения аварийной сигнализации;
• предохранитель мотора подачи воздуха в коллектор — на моторном щите.

Предохранители Toyota Corolla (Е110), 1997 — 2002

Большинство цепей питания электрооборудования японского седана, универсала и хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация актуальна для моделей Тойота Королла (E110) 1997, 1998, 1999, 2000, 2001, 2002 года выпуска, оборудованных бензиновыми 2Е (1,3 л), 4E-FE (1,3 л), 4A-FE (1,6 л), 3ZZ-FE (1,6 л), 4ZZ-FE (1,4 л) двигателями.

В моторном отсеке

1 — основной блок предохранителей №1 в моторном отсеке автомобиля, 2 — дополнительный блок №2 в моторном отсеке автомобиля.

Фото — пример исполнения основного блока.

Схемы моторных блоков предохранителей
Основной блок #1
Блок #2, модели без системы освещения в дневное время
Блок #2, модели с системой освещения в дневное время
№	Описание	Ток, А
1	Резерв	5
2	10
3	15
4	Аудиосистема, освещение салона, местная подсветка, освещение багажника, часы	15
5	Указатели поворотов и аварийная сигнализация	10
6	Замок зажигания, система кондиционирования воздуха, плавкие вставки «5Т» и «IGN»	15
7	Левая фара HEAD (LH) или HEAD (LH-UPR)	10
8	Система зарядки	5
9	Правая фара HEAD (RH) или HEAD (RH-UPR)	10
10	Электронный блок управления двигателем EFI	15
11	Звуковой сигнал	10
28	Система запуска, предохранители; HEAD (RH) или HEAD (RH-UPR). HEAD (LH) или HEAD (LH-UPR)	40
29	Вентиляторы	30
30	AM1 Предохранители: GIG, TURN , GAUGE ,»ECU-JG», «WIP» и «S-HTR»	50
31	CDS Вентилятор	30
35	Предохранители: FAN, CDS , HTR и А/С	100
36	Предохранители; АМ1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF и «DEF l-UP/M-HTR»	50
37	Система освещения в дневное время	7,5
38	HEAD (RH-LWR) Правая фара	10
39	HEAD (LH-UPR) Левая фара	10
40	CDS Вентиляторы	30

В салоне

1 — блок предохранителей №1 в салоне автомобиля, 2 — блок предохранителей №2 в салоне автомобиля.

Общий вид #1 блока.

Схема салонных блоков Королла 110
Основной #1
Дополнительный #2
№	Расшифровка	Ток, А
12	Указатели поворотов и аварийная сигнализация	7,5
13	Освещение, габариты, система кондиционирования, электропривод стеклоподъемников, обогреватель заднего стекла	10
14	Стеклоочистители и омыватели лобового стекла	20
15	Система повышения частоты вращения холостого хода, обогрев боковых зеркал	10
16	Система впрыска топлива, бензонасос	10
17	Система зарядки аккумуляторной батареи, система впрыска топлива, система подушек Безопасности (SRS)	7,5
18	Стоп-сигналы, дополнительный стоп-сигнал	15
19	Задние габариты измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, система впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок	15
20	OBD	7,5
21	Подушки безопасности, задние противотуманные фонари	7,5
22	Система запуска ST	5
23	Центральный замок	30
24	FOG	15
25	S-HTR	15
26	Аудиосистема, часы, предохранитель прикуривателя, электропривод боковых зеркал	15
27	Система кондиционирования, вентилятор	15
32	Обогреватель заднего стекла, предохранитель DEF I-UP, M-HTR	40
33	Электропривод стеклоподъемников, электропривод люка	30
34	Предохранитель А/С FUSE HTR	40

Блоки в салоне Volkswagen Bora (Jetta 4)

Главный блок предохранителей

Он находится в торце приборной панели слева и закрыт защитной крышкой. НA обратной стороне должна находится актуальная схема с обозначением предохранителей.

Схема блока

Подробное описание

F1	10А Лампа освещения вещевого ящика, электрообогрев зеркал
F2	10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар
F3	5А Реле противотуманных фар, регулятор освещения
F4	5А Лампы фонарей освещения номерного знака
f5	7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений
F6	5А Центральная блокировка замков и электрические стеклоподъемники
f7	10А Лампы света заднего хода
F9	5А АБС, система стабилизации движения, система управления тяговой силой
F10	15А Электронный блок управления (ЭБУ)
F11	5А Щиток приборов
F12	7,5А Питание диагностического прибора
F13	10А Лампы сигналов торможения
F14	10А Лампы освещения салона
F15	5А Щиток приборов, система стабилизации движения
F18	10А Правая фара (дальний свет)
F19	10А Левая фара (дальний свет)
F20	15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами
F21	15А Левая фара (ближний свет), левая фара (газоразрядная лампа)
F22	5А Лампа габаритною света (правая фара)
F23	5А Лампа габаритного света (левая фара)
F24	20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя
F25	25А Электровентилятор отопителя, кондиционер
F26	25А Электрообогрев заднего стекла
F27	15А Электродвигатель очистителя стекла двери багажного отделения
F28	15А Топливный насос
F29	15А Электронный блок управления, зажигание
F31	20А Автоматическая коробка передач
f32	10А Форсунки
f34	10А Система управления двигателем
F35	30А Гнездо 12 В
F36	15А Противотуманные фары
F37	10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники
F38	15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака
F39	15А Аварийная сигнализация
F40	20А Звуковой сигнал
F41	15А Предохранитель прикуривателя
F42	15А Автомагнитола
f43	10А Система управления двигателем
F44	15А Обогрев сидений

Блок с реле

Основной блок с реле находится под самой панелью, со стороны водителя.

Фото схема

Обозначение

• 1 — основная панель;
• 2 — дополнительная панель;
• К1 — реле звукового сигнала;
• К2 — коммутационное реле контакта «X»;
• K4 — реле топливного насоса;
• K5 — блок управления работой стеклоочистителя;
• K5 — блок управления обогревом сиденья переднего пассажира;
• K6 — блок управления обогревом сиденья водителя;
• K7 — размыкающее реле ламп сигнала торможения;
• K8 — реле прикуривателя;
• k11 — реле света заднего хода и блокировки стартера;
• S37 — дополнительный предохранитель электростеклоподъемников;
• S111 — дополнительный предохранитель противоугонной сигнализации;
• S114 — дополнительный предохранитель противоугонной сигнализации.

Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
