Блок предохранителей и реле volkswagen passat b6

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электро бензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло ­очистителя и омывателя
9	Система предупреждения о не пристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электро обогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена датчиков парктроника VW Passat B6

Датчики парктроника на «Пассате Б6» расположены в решетке радиатора и накладках обоих бамперов. Чтобы демонтировать датчики из решетки радиатора, потребуется снять декоративный элемент:

1. Открыть капот и вывинтить 6 верхних и 2 нижних винта.
2. От датчика отсоединить разъем.
3. Снаружи нажать на элемент, придерживая его внутри рукой.

Аналогично извлечь радары, расположенные на бамперах.

Замена парктроника. Источник фото: https://web.archive.org/save/https://www.youtube.com/watch?v=6cZe94M7hVA

Порядок съема накладки переднего бампера:

1. Снять передние колеса.
2. Убрать локеры: открутить 5 винтов, выдвинуть заднюю часть, выкрутить оставшиеся 10 винтов и полностью снять локер.
3. Вывинтить 6 верхних и 7 нижних метизов, а также 2 винта и 4 гайки, крепящие накладку к левому и правому крыльям.
4. Отсоединить все разъемы и шланги.

Демонтаж накладки заднего бампера на примере седана:

1. Выкрутить 4 винта и отщелкнуть 2 фиксатора локеров.
2. Открутить 6 винтов и отжать стопорные лапки (с двух сторон) внизу бампера.
3. Снять задние фонари: в багажнике открыть крышку сервисного лючка, отсоединить разъемы, и открутить 2 гайки.
4. Выкрутить 2 винта, скрывающихся за задними фонарями.
5. Снять накладку бампера, отсоединить разъемы.

Установка датчиков парктроника на «Пассат Б6» производится в обратном порядке. Располагать переднюю и заднюю накладки бампера и задние фонари нужно, выдерживая равный зазор со всеми кузовными элементами. Щель между передним бампером и фарой должна составлять 1,5-2,5 мм, между задним бампером и крылом – 0-1,5 мм.

Описание и назначение предохранителей и реле VW Passat B6

Машину, оснащенную множеством потребителей электроэнергии, производитель снабдил защитой от аварий и возгораний плавкими предохранителями. В «Фольксваген Пассат Б6» насчитывается не менее 300 таких элементов. Чтобы избежать хаотичности, предохранительные вставки поделены на 4 группы по месту нахождения, окрашены в разные цвета по токопотреблению.

Каждый защитный элемент «Пассата Б6» имеет свое гнездо, установлен между источником и потребителем энергии. Электроприборы авто расходуют разное количество тока: плавкие вставки соответствуют этим значениям.

В случае короткого замыкания в штатной проводке скачка напряжения или повышения тока защитный элемент перегорает, цепь размыкается, и электроприбор-потребитель остается целым. Аварии электросети – нередкое явление, ведь провода стираются, разрываются, теряют изоляцию.

Устройство предохранителя VW Б6:

• пластиковый корпус – может быть цветным или прозрачным.
• контактная группа – два выхода-контакта, которые вставляются в разъем;
• рабочая область – испаряемая нить.

Цветовое обозначение деталей соответствует амперажу данного участка цепи. В вопросе маркировки цветом, VAG опирается на международные стандарты:

Модули с плавкими вставками размещены в подкапотном пространстве, под приборной доской, в багажном отделении.

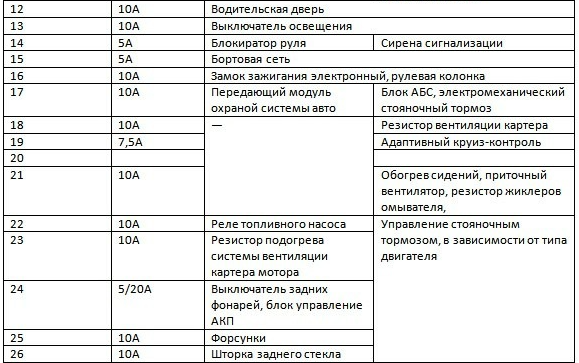

Подробную схему расположения предохранителей вы найдете на портале Автошарк. По ней легко определить назначение салонных предохранителей, которые помещены в водительской зоне слева.

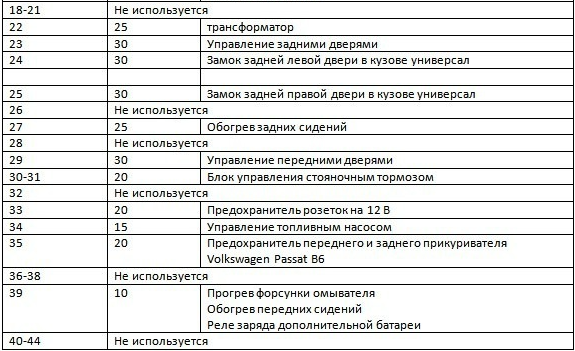

С противоположной, пассажирской, стороны находится блок «D».

Под капотом Volkswagen Passat B6 располагается целая группа предохранительных элементов:

Несмотря на большую энергоемкость АКБ, для некоторых стран немецкий завод выпускает модели со второй аккумуляторной батареей в багажном отделении. Многие россияне уже по собственной инициативе свят дополнительный аккумулятор для более полного использования опций автомобиля. Как правило, это агрегат Varta Ultra Dynamic.

Второй накопитель энергии нуждается в дополнительной защите электросети.

Блок предохранителей

Расположен в торце панели приборов со стороны водителя за защитной крышкой.

На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

Схема

Описание

1	5А Обогрев форсунок стеклоомывателя
2	10А Указатели поворотов
3	5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом
4	5А Освещение номерного знака
5	10А Панель приборов, подогрев сидений дисплей АКПП, переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А Центральный замок, плафоны для чтения
7	10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля
8	5А Телефон
9	10А Обогрев зеркал и дверных замков
10	5А Корректор фар, CD — чейнджер
11	5А Круиз-контроль , комбинация приборов
12	10А Встроенная диагностика
13	10А Стоп-сигналы
14	10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А Панель приборов, АКПП, кондиционер, навига­ционная система
16	5А Система ABS
17	10А Обогрев дверных замков
18	10А Правый дальний свет
19	10А Левый дальний свет
20	15А Правый ближний свет, электрокорректор фар
21	15А Левый ближний свет, электрокорректор фар
22	5А Правые габаритные огни
23	5А Левые габаритные огни
24	25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А Вентилятор отопителя, кондиционер
26	30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27	15А Задний стеклоочиститель
28	15А Топливный насос
29	15А Управление двигателем
30	20А Электропривод люка в крыше
31	20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А Управление двигателем
33	15А Предохранитель прикуривателя
34	15А Управление двигателем (зажиганием/ впрыском)
35	30А Электророзетка для прицепа
36	15А Противотуманные фары
37	15А Телефон, радио
38	15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок.
39	15А Аварийное освещение (аварийка)
40	25А Сигнал
41	25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель
42	40А Вспомогательный воздушный вентилятор 25А Радио
43	5А S-контакт 10А Элементы управления двигателем
44	30/15А Подогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

Реле звукового сигнала

Промежуточное реле контакта Х

Реле стеклоочистителей

Реле топливного насоса Реле свечей накаливания

Свободное

Свободное

Предохранитель

Предохранитель

Расшифровка Z

Реле вентилятора радиатора (Кондиционер)

Реле муфты сцепления

Реле магнитной муфты (Кондиционер)

Реле кондиционера

Реле топливного насоса на дизельных двигателях

Реле внешнего освещения Оборудование такси

Реле фар

Реле свечей накаливания

Свободное

Реле противотуманных фар

Реле средств связи

Реле стартера

Реле блокировки стартера

Дополнительный блок реле

Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.

Фото — пример

Схема

Описание

Свободное

Реле ABS/EDS/ESC

Реле ABS/EDS/ESC

Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень

Реле вентилятора для максимальной скорости

Реле вентилятора 300 Вт, 2 ступень

Предохранитель вентилятора, 5А

Предохранитель вентилятора, 30А

Предохранитель гидравлического насоса, 50А

Блок под капотом

Расположен под защитной крышкой, рядом с блоком управления.

Фото — пример исполнения

Схема

Обозначение реле

1. Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2. Реле насоса вторичного воздуха (AIR) (373), (100)
3. Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)

Назначение предохранителей

B	10А Предохранитель для форсунок (S116)
B	5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя
D	50А Предохранитель насоса вторичного воздуха (S130)
E	40А Предохранитель для клеммы катушки зажигания (S115)
F	5А Предохранитель модуля управления двигателем (ECM) (S102)
G	10А Предохранитель электроники двигателя (S282)

Мы так же подготовили видео обзор данной статьи.

На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в х.

Как заменить предохранители «Фольксвагена Пассата Б6»

Меняют детали по типоразмеру и параметрам пропускного тока. Часто перегоревшая деталь находится очень близко с другими, вплотную: вытащить пальцами мелкий элемент проблематично. Рекомендуется использовать пинцет для предохранителей, который, в отличие от медицинского, имеет плоские зажимы, плотно прихватывает корпус. Таким инструментом удобно и быстро снимать и устанавливать защитный элемент в ячейку.

Электропроводка авто нуждается в систематическом контроле и диагностике, ее износ не зависит от опыта вождения и аккуратности водителя

Предохранители остаются самой важной частью электроцепи, предупреждая поломки дорогостоящих узлов и увеличивая общую безопасность

Предохранители VW Passat B5

В зависимости от исполнения и оснащения автомобиля, возможны отклонения от данных, приведенных в таблице. Точные сведения о расположении предохранителей можно получить у официального дилера компании Volkswagen. Блок предохранителей в моторном отсеке Предохранители в блоке в моторном отсеке вариант А Предохранители в блоке в моторном отсеке вариант В В блоке предохранителей предусмотрено место для запасных предохранителей.

Расположение предохранителей В левой колонке таблицы указаны основные потребители. Эти предохранители необходимо заменять в сервисном центре. В зависимости от исполнения и оснащения автомобиля возможны отклонения от данных, приведенных в таблице.

Бортовая электроцепь, проводка и компоненты автомобиля Фольксваген Пассат Б6, выпускавшихся с г. Для проверки и замены элементов, они сгруппированы в несколько модулей.

Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.

Предохранители и реле VW Passat B6, 2005 — 2010

Предохранитель на прикуриватель пассат б6 защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию разрыв, истирание, износ и пр. Корпуса изготавливаются из высокопрочного пластика, реже — керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот.

В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам.

Реле и предохранители VW Passat B6 находятся в предохранитель на прикуриватель пассат б6, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:. Предохранители в блоке предохранителей в салоне B6. Схема предохранителей Passat B6 в салоне слева. Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира.

Его называют блоком «D». Блок предохранителей в салоне справа. Блок предохранителей в моторном предохранитель на прикуриватель пассат б6 Б6.

Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и Для моделей, выпущенных после г.

Предохранители фольксваген пассат б6: где находятся, замена

При этом предохранитель может быть в порядке. Предохранитель прикуривателя Passat B6 комплектации до г. Блок управления комбинации приборов -J Усилитель — R Блок управления для спецавтомобилей -J Блок управления выбора антенны -J Блок управления электроники управления мобильного телефона предохранитель на прикуриватель пассат б6 Реле питания кл.

Катушки зажигания с выходным каскадом, цилиндры Катушка зажигания — N Реле электрического предохранитель на прикуриватель пассат б6 насоса 2 — J Блок управления свечей накаливания — J Блок управления двигателя — J Блок управления электродвигателя стеклоочистителя -J Блок управления датчика выброса окислов азота -J Нагревательный элемент лямбда-зонда — Z Нагревательный элемент лямбда-зонда 1 после катализатора -Z Нагревательный элемент лямбда-зонда 2 после катализатора -Z Нагревательный элемент лямбда-зонда 3 после катализатора -Z Реле зарядки второй АКБ -J Блок управления свечей накаливания — J Электродвигатель насоса вторичного воздуха — V Центральный блок управления системы комфорта -J до апреля года Блок управления системы распознавания прицепа -J с мая года.

Реле питания 2 Motronic -J Панель управления комплекта для подключения мобильного телефона предохранитель на прикуриватель пассат б6 с мая года Блок управления выбора антенны -J до апреля года Блок управления электроники управления мобильного телефона -J с мая года Приемопередающее устройство телефона — R до апреля года ТВ-тюнер -R с ноября года Цифровой спутниковый радиотюнер -R с ноября года.

ТВ-тюнер -R до октября года Цифровой спутниковый радиотюнер -R до октября года. Блок управления мультимедийной системы — J Реле питания Motronic -J Блок управления двигателя — J Электромагнитный клапан ограничения давления наддува — N Электромагнитный клапан 1 адсорбера — N Клапан рециркуляции наддувочного воздуха — N

Блок в багажном отделении

В некоторых моделях, с установленным в багажном отделении аккумуляторной батареей, предусмотрены дополнительные элементы защиты в виде предохранителей и реле.

p, blockquote 52,0,0,0,0 —>

p, blockquote 53,0,0,0,0 —>

Назначение

p, blockquote 54,0,0,0,0 —>

1	30А Блок предохранителей слева / справа
2	80А Предохранители в коммутационном блоке
3	125А Электропитание коммутационного блока
4	5А Блок управления бортовой сети

В левой части багажного отсека за боковой облицовкой, могут находится несколько элементов реле: 70А — Limousine, 60А — Variant

p, blockquote 55,0,0,0,0 —>

p, blockquote 56,0,0,0,0 —>

Предназначение предохранителей

От аварий в электросети авто предусмотрены два типа элементов со сходными функциями – реле и предохранители. Но между ними есть различие: когда в штатной проводке скачет напряжение, реле перераспределяет ток между потребителями, а предохранитель просто прерывает цепь. Оба элемента страхуют штатную проводку от перегрузок.

Внутри плавких вставок (предохранителей) проходят проводки из меди, цинка, других сплавов. Физические свойства металлических нитей таковы, что они расплавляются при повышении напряжения в сети, тем самым прерывая цепь. Потребители и сама проводка при этом остаются целыми.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Салонный модуль предохранителей

Внутренний блок ПП состоит из двух частей — блока C и блока D. Они расположены симметрично друг другу, в боковой части панели приборов с водительской стороны.

Распиновка модуля C.

Защищаемая электросеть или устройство	Номинальное значение, А	Цветовая маркировка	Номер на схеме
Разъем для диагностики	10		1
Кнопка систем TCS, ESP	5		2
Отключение системы «AUTOHOLD»
Контроллер рулевой колонки	5		3
Лампы стоп-сигналов	5		4
Концевик тормозной педали
Управление ксеноном лефой головной оптики, регулировка фары, левая сторона	10		5
Датчик присоединенного буксируемого прицепа	5		6
Разъем для диагностики, дисплей приборной панели	5		7
Зеркало заднего вида салонное, пульт управление шлагбаумом, электропривод шторки заднего окна	10		8
Контроллер полноприводной трансмиссии	10		9
ECU	5		10
Не используется			11
Электромодуль водительской двери	10		12
Регулятор освещения	10		13
Приемный блок иммобилайзера	5		14
Контроллер питания +12В клемма 30	5		15
Блокировка зажигания	10		16
Штатная охранная сигнализация, сирена	10		17
Датчик дождя
Индикатор наклона кузова
Антена дополнительного отопителя
Датчик движения в салоне
Не используется			18-21
MAF-сенсор, дизельный ДВС	10		22
Реле бензонасоса
Система PCV, северная подготовка	10		23
Контроллер КПП DSG, контроллер АКПП, многофункциональный селектор, свет задней передачи	5		24
Не используется			25-27
Регулировка подачи воздуха при наличии «Climatic» и «Webasto», контроллер «Climatic»	5		28
Не используется			29
Контроллер бортовой сети прицепа	15		30
Коммутатор электропроводки прицепа	25		31
Подогрев стекла, зад	30		32
Регулировка люка	20		33
Управление бензонасосом	15		34
Омыватель головной оптики	25		35
Дополнительный обогрев	20		36
Регулировка подогрева автокресел	25		37
Не используется			38
Мотор подачи свежего воздуха	40		39
Регулировка освещения в салоне	5		40
Мотор подачи свежего воздуха	40		41
мотор омывателя заднего стекла
Мотор омывателя головной оптики	15		42
мотор дворника головной оптики
Контроллер дополнительной АКБ	20		43
Регулятор скорости вращения вентилятора подачи воздуха, для авто с двумя АКБ	20		44
Не используется			45-49

Распиновка блока D.

Защищаемая электросеть или устройство	Номинальное значение, А	Цветовая маркировка	Номер на схеме
GSM-телефон	5		1
Система ABS	5		2
Парктроник, компас	5		3
Регулировка термостата	5		4
Управление правой головной оптикой	10		5
Селектор Tiptronic	5		6
Регулировка передней оптики	5		7
Температура и уровень масла в ДВС	5		8
Система AirBag, отключение пассажирской AirBag	10		9
Насос подкачки топлива	5		10
Не используется			11
Электромодуль двери пассажира	10		12
Ручной тормоз	10		13
Центральный замок	10		14
Контроллер Climatronic	5		15
Переключатель режимов АКПП	5		16
Контроллер ABS	5		17
Не используется			18-21
Инвертор 12В — 230В	25		22
Электромодуль задних дверей	30		23
Управление ЦЗ задние двери левая сторона	30		24
Управление ЦЗ задние двери правая сторона	30		25
Не используется			26
Подогрев задних автокресел	25		27
Не используется			28
Электромодуль передних дверей	30		29
Контроллер стояночного тормоза	20		30-31
Не используется			32
+12В разъем	20		33
Управление подкачкой топлива	15		34
Прикуриватель, перед и зад	20		35
Не используется			36-38
Контроллер заряда доп. АКБ, обогрев омывателя переднего, обогрев передних автокресел	10		39
Не используется			40-44
