Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и дополнительного блока.

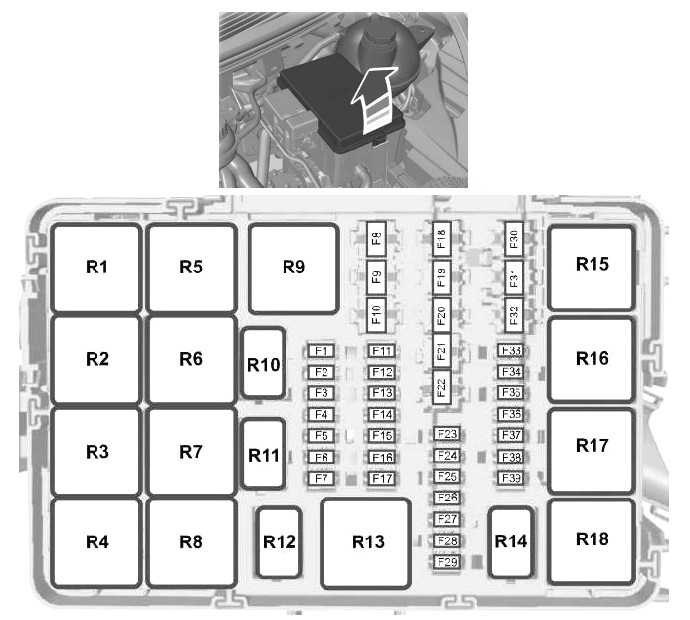

Главный блок

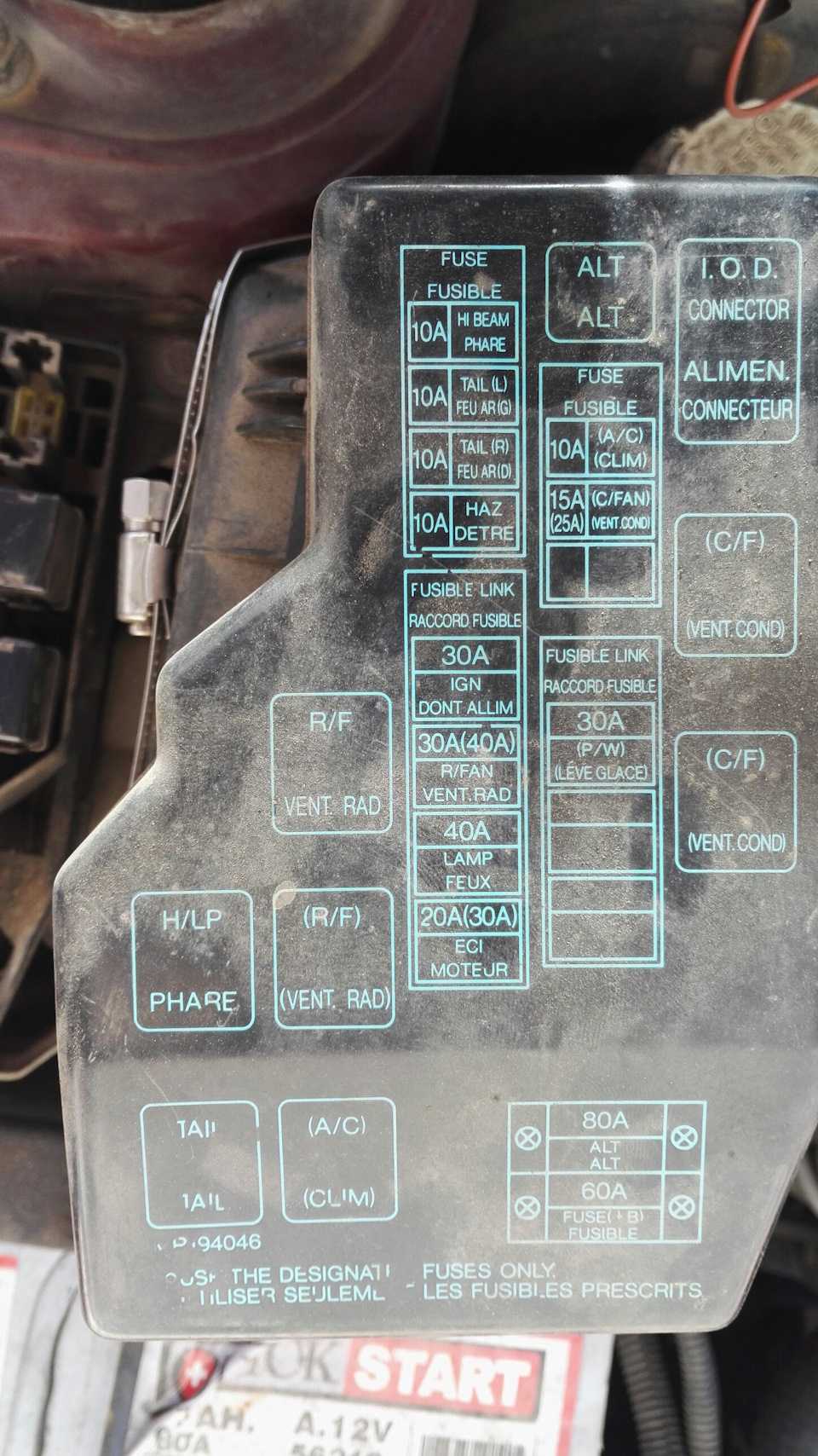

Пример схемы с крышки блока
Схема
Назначение предохранителей
| 1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея / Резерв |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 30A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 40A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Источник переменного тока, питание дополнительных розеток питания |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла, сигнал |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 15A Резерв / управление двигателем |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 30А Электрическая задняя дверь |
Обозначение реле
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала или сигнализации
- Реле очистителя
- Реле звукового сигнала или сигнализации
- Реле противотуманных фар
- Реле вентилятора охлаждения
Дизель
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Замена предохранителей

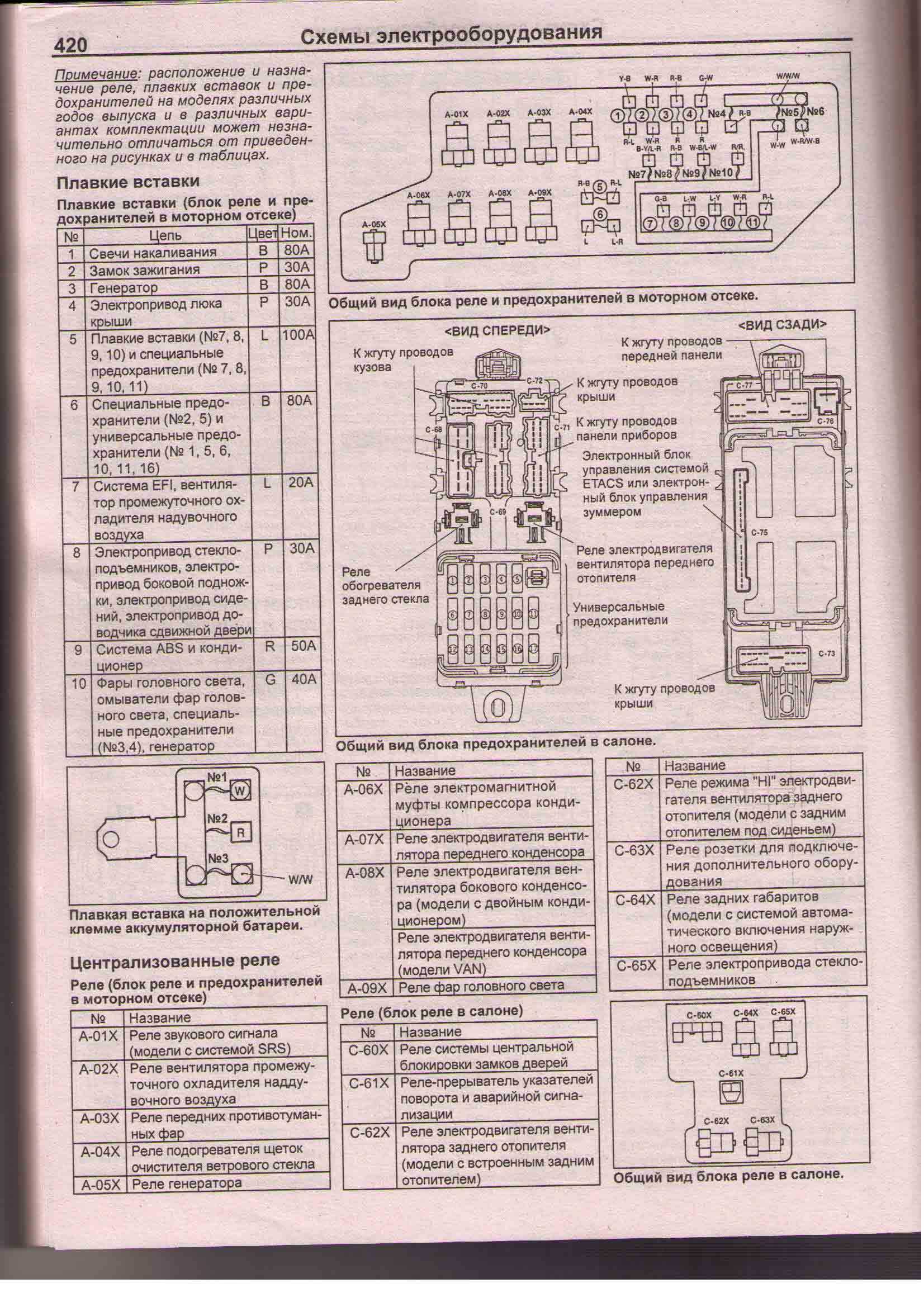

Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки каждая цепь снабжена предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.

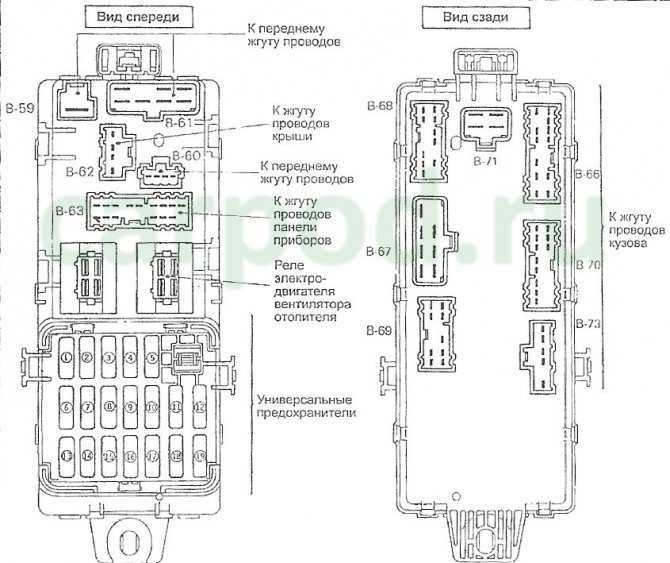

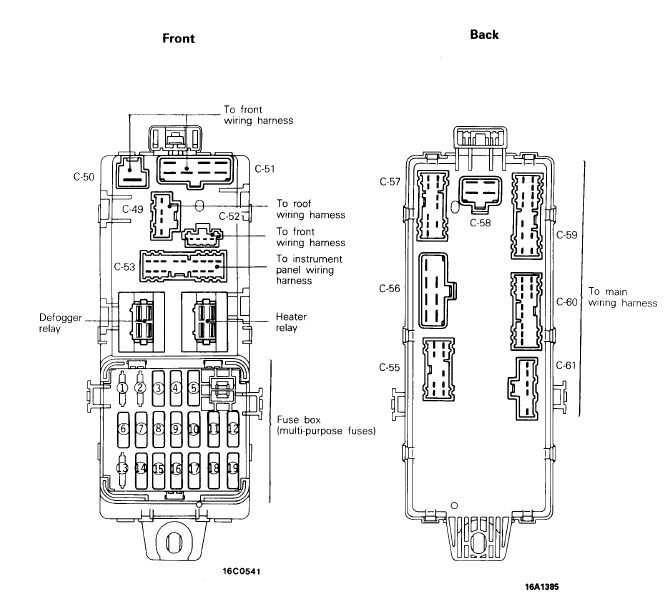

Блок предохранителей в пассажирском салоне находится перед водительским сиденьем в месте, показанном на рисунке.
В моторном отсеке блок предохранителей расположен в месте, показанном на рисунке.
Номинальный ток предохранителей
Номинальный ток предохранителей и защищаемые цепи указаны на крышке панели приборов (со стороны водителя) и на внутренней стороне крышки блока предохранителей в моторном отсеке.

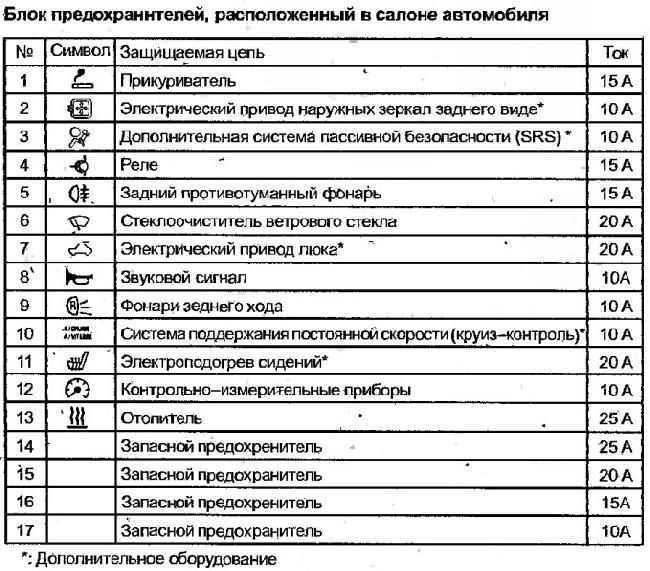

Таблица расположения предохранителей в блоке, находящемся в салоне
Запасные предохранители расположены на внутренней стороне крышки панели приборов (со стороны водителя). Для замены следует использовать предохранитель, рассчитанный на такой же номинальный ток, как и у перегоревшего предохранителя.
Таблица расположения предохранителей в блоке, находящемся в салоне
| Номер | Защищаемая цепь | Номинальный ток |
| 1 | — | — |
| 2 | — | — |
| 3 | Радиоприемник | 30 А |
| 4 | Люка | 20 А |
| 5 | Обогреватель заднего стекла | 30 А |
| 6 | Отопитель | 30 А |
| 7 | — | — |
| 8 | — | — |
| 9 | Розетка электропитания | 15 А |
| 10 | Центральный замок | 15 А |
| 11 | — | — |
| 12 | — | — |
| 13 | Электрооборудование управления двигателем | 7,5 А |
| 14 | Наружные зеркала заднего вида | 7,5 А |
| 15 | — | — |
| 16 | Прикуриватель | 15 А |
| 17 | Электрооборудование управления двигателем | 7,5 А |
| 18 | — | — |
| 19 | Обогреваемые зеркала заднего вида | 7,5 А |
| 20 | Реле | 7,5 А |
| 21 | — | — |
| 22 | Фонари заднего хода | 7,5 А |
| 23 | Комбинации приборов | 7,5 А |
| 24 | Катушка зажигания | 10 А |
| 25 | Запасной предохранитель | 20 А |
| 26 | Запасной предохранитель | 30 А |
| 27 | Запасной предохранитель | 30 А |
В зависимости от модификации и комплектации автомобиля некоторые предохранители могут отсутствовать.
В приведенной выше таблице указано основное электрооборудование, защищаемое каждым предохранителем. В блоке предохранителей отсутствуют запасные предохранители на 7,5 А, 10 А и 15 А. Если перегорит предохранитель, рассчитанный на какие-либо из этих значений номинального тока, временно установите на его место один из следующих предохранителей:
7,5 А: Обогреваемые наружные зеркала заднего вида
При первой же возможности верните на место снятый предохранитель.

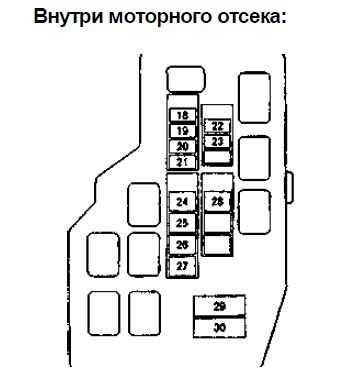

Таблица расположения предохранителей в блоке, находящемся в моторном отсеке
*Передняя часть автомобиля*
*Передняя часть автомобиля*
| Номер | Защищаемая цепь | Номинальный ток |
| 1 | Аккумуляторная батарея | 80 А |
| 2 | Вентилятор системы охлаждения | 30 А |
| 3 | Антиблокировочная система тормозов | 60 А |
| 4 | Замок зажигания | 40 А |
| 5 | Электростеклоподъемники | 30А |
| 6 | Передние противотуманные фары | 15 А |
| 7 | Обогрев сидений | 20 А |
| 8 | Звуковой сигнал | 15 А |
| 9 | Электрооборудование управления двигателем | 20 А |
| 10 | Кондиционер | 10 А |
| 11 | Стоп-сигнал | 15 А |
| 12 | Задний противотуманный фонарь | 10 А |
| 13 | Генератор | 7,5 А |
| 14 | Цепь аварийной световой сигнализации | 10 А |
| 15 | Автоматическая коробка передач | 20 А |
| 16 | Фара дальнего света (правая) | 10 А |
| 17 | Фара дальнего света (левая) | 10 А |
| 18 | Фара ближнего света (правая) | 10 А |
| 19 | Фара ближнего света (левая) | 10 А |
| 20 | Габаритные огни (правые) | 7,5 А |
| 21 | Габаритные огни (левые) | 7,5 А |
| 22 | Лампа освещения салона | 10 А |
| 23 | Радиоприемник | 10 А |
| 24 | Топливный насос | 15 А |
| 25 | Очиститель ветрового стекла | 30 А |
*Передняя часть автомобиля*
| Номер | Защищаемая цепь | Номинальный ток |
| 1 | Радиоприемник | 40 А |
Цветовая кодировка предохранителей
| 7,5 А | Коричневый |
| 10 А | Красный |
| 15 А | Синий |
| 20 А | Желтый (ножевой)/Голубой (плавкая вставка) |
| 30 А | Зеленый (ножевой)/Розовый (плавкая вставка) |
| 40 А | Зеленый |
| 60 А | Желтый |
| 80 А | Белый |
1. Перед заменой предохранителя отключите соответствующую электрическую цепь и переведите ключ в замке зажигания в положение LOCK.
3. Извлеките из крышки (А) съемник предохранителей (В).
4. По таблице номинальных токов предохранителей проверьте размерность предохранителя, относящегося к неисправной цепи.
С: Исправный предохранитель. D: Перегоревший предохранитель.
5. С помощью съемника вставьте на то же место в блоке предохранителей новый предохранитель, рассчитанный на тот же номинальный ток.
Если новый предохранитель через короткое время снова перегорает, следует проверить и отремонтировать электрооборудование
в авторизованном сервисном центре MITSUBISHI MOTORS.
Запрещается устанавливать предохранитель, рассчитанный на больший ток, а также самодельные соединения из проводов, фольги и т. д. Это может привести к перегреву электропроводки и к возгоранию.
Митсубиси рвр (митсубиси шариот) предохранители и реле
Mitsubishi RVR 1 го поколения выпускался в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 году. На европейском рынке так же известен под названием Space Runner и Mitsubishi Chariot 1, а в Америке её продавали под разными именами: Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon и Eagle Summit Wagon. В данном материале вы …
Mitsubishi Pajero 4 го поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 году. За это время модель проходила рестайлинг два раза. В данной публикации мы покажем описание предохранителей и реле Митсубиси Паджеро 4 со схемами блоков, местами расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Источник статьи: http://krutilvertel.com/mitsubishi-grandis-2003-glava11-jelektroshemy

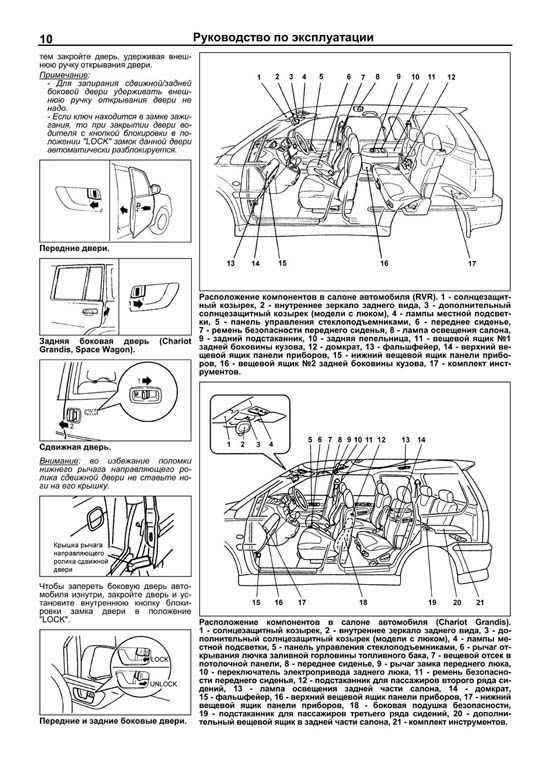

Митсубиси рвр (митсубиси шариот) предохранители и реле
Mitsubishi RVR 1 го поколения выпускался в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 году. На европейском рынке так же известен под названием Space Runner и Mitsubishi Chariot 1, а в Америке её продавали под разными именами: Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon и Eagle Summit Wagon. В данном материале вы …

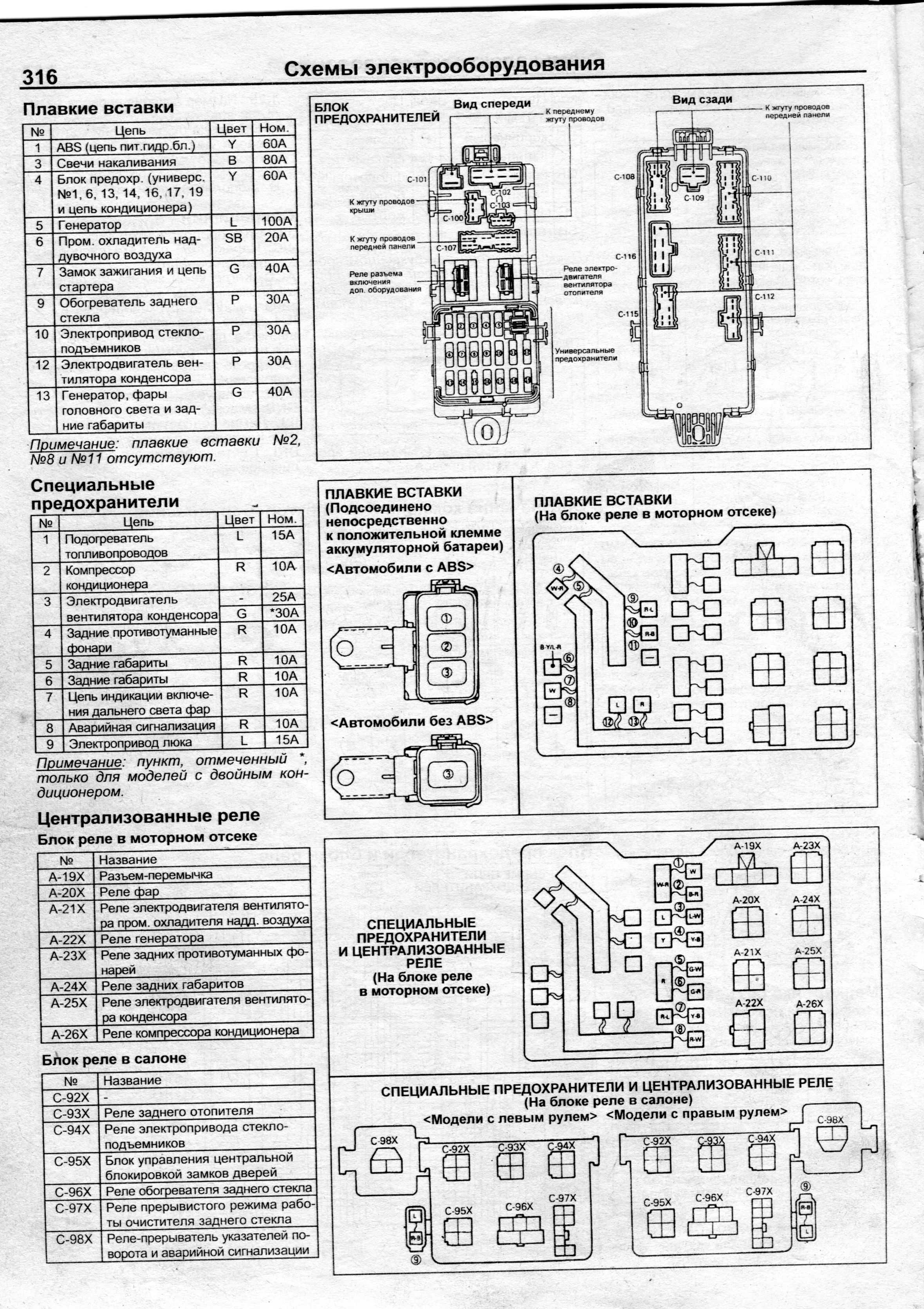

Mitsubishi RVR 1 го поколения выпускался в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 году. На европейском рынке так же известен под названием Space Runner и Mitsubishi Chariot 1, а в Америке её продавали под разными именами: Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon и Eagle Summit Wagon. В данном материале вы найдёте информацию с описанием предохранителе и реле Митсубиси Рвр 1 го поколения со схемами блоков и и местами их расположения. Выделим предохранитель прикуривателя.
Не подходят схемы или не то поколение? Изучите данное описание!
Блок под капотом
Он находится в левой части моторного отсека, рядом с аккумулятором.
Magentis 1
Фотография
Пример Схемы
Расшифровка предохранителей
| COMD FAN | 20A Вентилятор кондиционера |
| PWRWIND | 40A Электропривод окон |
| ABS 2 | 30A ABS |
| IGN SW-1 | 30A Замок зажигания |
| ABS 1 | 30A ABS |
| IGN SW-2 | 30A Замок зажигания |
| RAD FAN MTR | 30A Электропривод вентилятора радиатора |
| 1 FUEL PUMP | 20A Топливный насос |
| 2 HD LP LO | 15A Ближний свет фар |
| 3 ABS | 10A Система ABS |
| 4 INJECTOR | 10A Форсунка |
| 5 A/С COM PR | 10A Компрессор кондиционера |
| 6 ATM RLY | 20A Реле ATM |
| 7 ECURLY | 30A Реле электронного блока управления двигателем |
| 8 IG COIL | 20A Катушка зажигания, датчик неисправности системы зажигания |
| 9 OZSNSR | 15A Кислородный датчик |
| 10 ECU | 15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв |
| 11 HORN | 10A Сигнал |
| 12 HEAD LP HI | 15A Фары дальнего света |
| 13 HEAD LP WASH | 20A Электродвигатель омывателя фар |
| 14 DRL | 15A Система противоугонной системы |
| 15 FRFOG | 15A Передние противотуманные фары |
| 16 HEAD LP LO RH | 15A Ксеноновые фары |
| 17 SPARE | 30 A Запасной предохранитель |
| 18 SPARE | 20A Запасной предохранитель |
| 19 SPARE | 15A Запасной предохранитель |
| 20 SPARE | 10A Запасной предохранитель |
| 21 BLOWER | 30A Вентилятор отопителя |
| 22 PWR FUSE-2 | 30A Силовой предохранитель 2 |
| 23 FWRAMP | 20A Усилитель аудиосистемы |
| 24 SUNROOF | 15A Люк, диагностический разъём |
| 25 VAIL LP | 20A Реле Задних габаритов |
| 26 PWR FUSE-1 | 30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9) |
| 27 ECU | 10A Электронный блок управления двигателем |
| 28 RRHTD | 30A реле Обогрева заднего стекла и боковых зеркал. |
Описание реле
| HORN RELAY | Реле сигнала |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI RELAY | Реле вентилятора радиатора |
| RAD FAN_LOW RELAY | Реле вентилятора радиатора |
| F/PUMP RELAY | Реле топливного насоса |
| WIPER RELAY | Реле стеклоочистителя |
| START RELAY | Реле стартера |
| ATM CONT RELAY | Реле автоматического управления коробкой передач |
| A/CON RELAY | Реле кондиционера |
Magentis 2
Схема
Назначение
| I/P B+ 2 | 50А На панели B + |
| ABS 2 | 40А ABS |
| DRL | 15А Дневные ходовые огни |
| HORN | 15А Сигнал |
| H/LP LOW | 15А Фары |
| F/PUMP | 20А Топливный насос |
| H/LP HI | 15А Фары |
| ECU | 10А Блок управления двигателем |
| ABS 1 | 40А ABS |
| ALT | 125/150A Генератор |
| SPARE | 10А Запасной предохранитель |
| SPARE | 15А Запасной предохранитель |
| SPARE | 20А Запасной предохранитель |
| FRTFOG | 15А Передний противотуманный фонарь |
| ECU RELAY | 30А Блок управления двигателем |
| POWER AMP | 20А Усилитель звука |
| SPARE | 15А Запасной предохранитель |
| SPARE | 20А Запасной предохранитель |
| P/OUTLET | 25А Розетка |
| RAD FAN | 30/40A Вентилятор радиатора |
| PCU | 10А Датчики системы управления силовой передачей, ТЦУ |
| ABS | 10А ABS |
| S/WARMER | 25А Подогрев сидений |
| ATM | 20А Автоматическое управление коробкой передач |
| S/ROOF | 20А Люк в крыше |
| SPARE | 20А Запасной предохранитель |
| BACK UP | 10А Фонарь заднего хода |
| RR HTD | 40А Обогрев заднего стекла |
| IGN 1 | 30А Зажигание |
| B+ | 30А В панели B + |
| TAIL | 20А Задний свет |
| A/CON | 10А Кондиционер |
| ECU-1 | 20А Блок управления двигателем |
| IGN COIL | 20А Катушка зажигания |
| SNSR 3 | 10А Датчики |
| BLOWER | 40А Вентилятор |
| IGN 2 | 30А Зажигание |
| SNSR 2 | 15А Датчики |
| HORN RELAY | Реле сигнала |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI RELAY | Реле вентилятора радиатора |
| RAD FAN_LOW RELAY | Реле вентилятора радиатора |
| F/PUMP RELAY | Реле топливного насоса |
| WIPER RELAY | Реле стеклоочистителя |
| MAIN RELAY | Главное реле |
| START RELAY | Реле стартера |
| ATM CONT RELAY | Реле автоматического управления коробкой передач |
| A/CON RELAY | Реле кондиционера |
Дополнительный блок
Устанавливается в передней части под копотного пространства в моделях маджентис с дизельными двигателями.
Описание
| GLOW PLUG FUSIBLE LINK | 80А Свеча пред пускового подогрева, Воздушный обогреватель |
| PTC HEATER #1 FUSIBLE LINK | 50А Реле обогревателя PTC 1 |
| PTC HEATER #2 FUSIBLE LINK | 50А Реле обогревателя PTC 2 |
| PTC HEATER #3 FUSIBLE LINK | 50А Реле обогревателя PTC 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 40А Обогреватель топливного фильтра |
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева |
| PTC HEATER RELAY #1 | Реле обогревателя PTC 1 |
| PTC HEATER RELAY #2 | Реле обогревателя PTC 2 |
| PTC HEATER RELAY #3 | Реле обогревателя PTC 3 |
| FUEL FILTER HEATER RELAY | Реле обогревателя топливного фильтра |
На этом всё. Если остались вопросы или хотите дополнить материал, пишите в комментарии.
Блок под капотом
Находится рядом с бочком омывающей жидкости, под защитной крышкой.
Описание
Вариант 1
| F1 | 10А Система снижения токсичности выхлопа |
| F2 | 15А Система снижения токсичности выхлопа |
| F3 | 15А Система снижения токсичности выхлопа |
| F4 | 10А Система снижения токсичности выхлопа |
| F5 | 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева |
| F6 | 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание |
| F7 | 7,5А Модуль управления силовым агрегатом |
| F8 | 20А Вентилятор охлаждения |
| F9 | 30А Левый стеклоочиститель ветрового стекла |
| F10 | 30А Правый стеклоочиститель ветрового стекла |
| F11 | 10А Муфта компрессора системы кондиционирования |
| F12 | 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива |
| F13 | Резерв |
| F14 | 30А Система снижения токсичности выхлопа — зажигание |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости |
| F19 | 30А Соленоид стартера |
| F20 | 60А Свечи накаливания |
| F21 | 60А Реле 3 зажигания |
| F22 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 7,5А Топливный насос высокого давления |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | 40А Вентилятор 1 системы охлаждения |
| F31 | 40А Вентилятор 2 системы охлаждения |
| F32 | 60А Электродвигатели (два) стеклоочистителей ветрового стекла |
| F33 | 20А Запуск-остановка вспомогательного водяного насоса |
| F34 | Резерв |
| F35 | 15А Источник питания системы управления силовым агрегатом |
| F36 | 15А Датчик NOXI 2 |
| F37 | 7,5А Клапан управления обьемом |
| F38 | 7,5А Датчик массового расхода воздуха |
| F39 | 15А Испаритель топлива дизельного насоса |
| Реле | |
| R1 | Зажигание |
| R2 | Стартер |
| R3 | Стеклоочиститель заднего окна |
| R4 | Не используется |
| R5 | вентилятор охлаждения |
| R6 | Стеклоочиститель ветрового стекла — включение и выключение |
| R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы |
| R8 | Не используется |
| R9 | Не используется |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Свеча предпускового подогрева топлива системы испарителя |
| R12 | Топливный насос высокого давления |
| R13 | Насос привода на все колеса |
| R14 | Система Econetic |
| R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной |
| R16 | Система снижения токсичности выхлопа |
| R17 | Модуль управления силовым агрегатом |
| R18 | Вентилятор системы охлаждения — высокоскоростной |
Вариант 2
| F1 | 5А Выключение звука радиоприемника |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | 15А Датчик оксидов азота |
| F7 | 15А Датчик твердых частиц |
| F8 | 20А Высокоскоростной вентилятор системы охлаждения |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | Резерв |
| F13 | Резерв |
| F14 | Резерв |
| F15 | Резерв |
| F16 | Резерв |
| F17 | Резерв |
| F18 | 40A Вентилятор 2 системы охлаждения |
| F19 | 40/60A вентилятор системы охлаждения |
| F20 | 40A Система снижения токсичности выхлопа |
| F21 | 40А Свеча предпускового подогрева 2 |
| F22 | 40А Свеча предпускового подогрева 1 |
| F23 | 10А Муфта компрессора системы кондиционирования |
| F24 | Резерв |
| F25 | 15А Правые фары с газоразрядными лампами высокой интенсивности |
| F26 | 15А Левые фары с газоразрядными лампами высокой интенсивности |
| F27 | Резерв |
| F28 | 5А Нагревательный элемент клапана принудительной вентиляции картера |
| F29 | 7,5/15А Насос охлаждающей жидкости |
| F30 | 40/60А Реле модуля управления силовым агрегатом |
| F31 | 20А Реле «работа-пуск» 2 |
| F32 | 20A Дополнительный отопитель, работающий на топливе |
| F33 | Резерв |
| F34 | Резерв |
| F35 | 20А Модуль управления силовым агрегатом |
| F36 | 20А Силовой провод 5 автомобиля |
| F37 | 15А Бак с реагентом. Клапан системы рециркуляции отработавших газов |
| F38 | 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя |
| F39 | Система управления свечей предпускового подогрева |
| Реле | |
| R1 | Высокоскоростной вентилятор системы охлаждения |
| R2 | Не используется |
| R3 | Стеклоочиститель заднего окна |
| R4 | Модуль пневматической подвески |
| R5 | Вентилятор охлаждения |
| R6 | Не используется |
| R7 | Левые фары с газоразрядными лампами высокой интенсивности |
| R8 | Правые фары с газоразрядными лампами высокой интенсивности |
| R9 | Стартер |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Не используется |
| R12 | Не используется |
| R13 | Катализатор системы снижения токсичности выхлопа |
| R14 | Не используется |
| R15 | Низкоскоростной вентилятор системы охлаждения |
| R16 | Не используется |
| R17 | Не используется |
| R18 | Модуль управления силовым агрегатом |
Дополнительный блок в моторном отсеке Киа Маджентис
На моделях с дизельными двигателями устанавливался дополнительный монтажный блок под капотом, размещен в передней части моторного отсеке.
Описание
| GLOW PLUG FUSIBLE LINK | 80А Свеча пред пускового подогрева, Воздушный обогреватель |
| PTC HEATER #1 FUSIBLE LINK | 50А Реле обогревателя PTC 1 |
| PTC HEATER #2 FUSIBLE LINK | 50А Реле обогревателя PTC 2 |
| PTC HEATER #3 FUSIBLE LINK | 50А Реле обогревателя PTC 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 40А Обогреватель топливного фильтра |
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева |
| PTC HEATER RELAY #1 | Реле обогревателя PTC 1 |
| PTC HEATER RELAY #2 | Реле обогревателя PTC 2 |
| PTC HEATER RELAY #3 | Реле обогревателя PTC 3 |
| FUEL FILTER HEATER RELAY | Реле обогревателя топливного фильтра |
