Вариант 1
Описание
| 1 | Реле электродвигателя очистителя лобового стекла |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле очистителя заднего стекла |
| 4 | |
| 5 | Реле насоса омывателя фар |
| 6 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (15А) ^08/05: Электронный блок управления КПП |
| F2 | (5A) Блок управления выбором антенны |
| F3 | — |
| F4 | (5A) Блок управления замком зажигания |
| F5 | (7,5A) |
| F6 | (15A) Электронный блок управления КПП |
| F7 | (20A) Блок управления дополнительным отопителем |
| F8 | (5A) |
| F9 | (10A) Блок управления поддержанием дистанции(круиз-контроль) |
| F10 | (15A) Блок управления механизмом складывания буксировочного устройства |
| F11 | (10А) Аудиосистема |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F16 | (15A) Звуковые сигналы |
| F17 | — |
| F18 | (5A) CD-чейнджер |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Блок управления поддержанием дистанции (круиз-контроль) |
| F23 | (10A) |
| F24 | (5A) Блок управления системы контроля давления в шинах |
| F25 | (10A) |
| F26 | (10A) Телематика бмв е90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Предохранитель прикуривателя BMW 3 E90 |
| F31 | (30A) 08/05: Система ABS |
| F32 | (30A) |
| F33 | (30А) Электропривод передних сидений |
| F34 | (30А) Усилитель выходного сигнала аудиосистемы |
| F35 | (20А) 08/05: Управление двигателем |
| F36 | (30А) |
| F37 | (30А) Электропривод передних сидений |
| F38 | (30А) |
| F39 | (30А) Очиститель лобового стекла |
| F40 | (20А) |
| F41 | (30А) |
| F42 | (30А) |
| F43 | (30А) Омыватели фар |
| F44 | (30А) Блок управления электрооборудованием прицепа |
| F45 | (20А) |
| F46 | (30А) Обогреватель заднего стекла |
| F47 | (20А) |
| F48 | — |
| F49 | (30А) Подогреватель передних сидений |
| F50 | (40А) |
| F51 | (50А) Блок управления замком зажигания |
| F52 | (50А) |
| F53 | (50А) |
| F54 | (60А) Управление двигателем |
| F55 | — |
| F56 | (15А) Центральный замок бмв е90 |
| F57 | (15А) Центральный замок |
| F58 | (5А) |
| F59 | (5А) Блок управления электрооборудованием рулевой колонки |
| F60 | (7,5А) Электронный блок управления кондиционером |
| F61 | (10А) |
| F62 | (30А) Электропривод задних стеклоподъемников |
| F63 | (30А) |
| F64 | (30А) Электропривод задних стеклоподъемников |
| F65 | (40А) Систeмa ABS |
| F66 | (50А) |
| F67 | (50А)Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | — |
| F69 | (50А) Электродвигатель вентилятора системы охлаждения |
| F70 | — |
Отдельно выделим предохранитель прикуривателя.
Трансмиссия
- Как снять вилку сцепления BMW E90
- Ремонт воздушного фильтра БМВ Е90
- Как поменять датчик скорости BMW Е90
- Как поменять диск сцепления БМВ E90
- Как заменить коробку передач БМВ Е90
- Как заменить крестовину карданного вала BMW Е90
- Как поменять масло в коробке передач BMW E90 своими руками
- Как поменять масляный фильтр БМВ Е90
- Как поменять наружную гранату БМВ Е90
- Как снять педаль сцепления БМВ Е90 своими руками
- Ремонт привода спидометра BMW E90
- Как заменить пыльник внутреннего шруса BMW E90
- Установка пыльника на гранате БМВ E90
- Заменить пыльник наружного шруса BMW E90
- Как поменять рычаг переключения передач BMW E90 своими руками
- Как заменить салонный фильтр BMW Е90
- Поменять сальник заднего моста БМВ E90
- Заменить сальник коробки передач BMW E90 своими руками
- Как заменить сальник кпп БМВ E90 своими руками
- Как заменить сальник полуоси БМВ Е90
- Поменять сальник привода BMW E90
- Как поменять сальник редуктора BMW E90 своими руками
- Как поменять топливный фильтр BMW Е90 своими руками
- Замена троса сцепления БМВ Е90
- Как поменять фильтр акпп BMW E90
- Как поменять фильтр двигателя BMW Е90
- Как заменить фильтр кондиционера БМВ Е90
- Как снять цилиндр сцепления BMW E90
Предохранители E90, E91, E92, E93 после рестайлинга
| Фа | Защищенная цепь | Ток в А |
|---|---|---|
| один | Свободный разъем | |
| два | Свободный разъем | |
| 3 | Свободный разъем | |
| 4 | Свободный разъем | |
| 5 | Свободный разъем | |
| 6 | Задний дворник и омыватель | 10А |
| 7 | Разъем комбинации приборов OBD II | 5А |
| восемь | Обогрев пассажирского сиденья | 20 А |
| девять | Модуль управления двигателем (ECM) | 10А |
| десять | Не используется | |
| 11 | Датчик коленчатого вала, модуль управления двигателем (ECM), клапан вентиляции топливного бака, клапан управления объемом топлива, датчик массового расхода воздуха, датчик состояния масла, контроллеры регулируемого впускного коллектора | 20 А |
| 12 | Всасывающий насос | 15А |
| тринадцать | USB-концентратор для телефона | 5А |
| 14 | Радио | 10А |
| пятнадцать | Выходной аудиоусилитель (усилитель звука) | 20 А |
| шестнадцать | Активный круиз-контроль | 10А |
| 17 | Модуль управления автоматической коробкой передач | 15А |
| Восемнадцать | Дополнительный модуль управления отоплением | 20 А |
| девятнадцать | Модуль прицепа | 15А |
| двадцать | Модуль складного верха, центр управления на крыше (FZD) | 20 А |
| 21 | Преобразователь постоянного тока датчика AUC | 5А |
| 22 | Функциональный центр на крыше (FZD), дистанционное управление парковкой (PDC) | 5А |
| 23 | Прикуриватель, розетки 12В | 20 А |
| 24 | Коммутационный центр двери водителя, телефон | 5А |
| 25 | Подогрев передних сидений | 5А |
| 26 | Датчик EAC, вентилятор модуля управления двигателем (ECM), управление жалюзи радиатора, реле насоса вторичного воздуха | 10А |
| 27 | Модуль управления двигателем (ECM), выпускная заслонка, модуль диагностики утечки топливного бака | 10А |
| 28 | Цифровой тюнер, спутниковое радио | 10А |
| 29 | Трансформируемый CD-чейнджер — разнесенная антенна | 5А |
| 30 | Управление сиденьем | 10А |
| 31 | Модуль динамического контроля устойчивости (DSC), блок управления раздаточной коробкой | 5А |
| 32 | Контроллер iDrive, контроль давления в шинах RDC | 5А |
| 33 | Реле отключения охлаждающего вентилятора, DC/DC преобразователь | 5А |
| 3. 4 | Раздвижная крыша | 5А |
| 35 | Контроллеры положения ремней безопасности | 10А |
| 36 | Стеклоочиститель | 30А |
| 37 | Электрический насос охлаждающей жидкости | 40А |
| 38 | Система доступа в автомобиль (CAS) | 40А |
| 39 | Топливные форсунки, катушки зажигания, помехоподавляющий конденсатор катушек зажигания | 30А |
| 40 | Модуль в пространстве для ног | 40А |
| 41 | Модуль сиденья водителя | 30А |
| 42 | Модуль пассажирского сиденья | 40А |
| 43 | Модуль прицепа | 30А |
| 44 | ДСК | 30А |
| Четыре пять | Подогреватель сапуна картера, модуль управления двигателем (ECM), подогреватель кислородного датчика | 30А |
| 46 | Модуль для ног (FRM) | 30А |
| 47 | Модуль пассажирского сиденья | 30А |
| 48 | Омыватель фар, управление задним стеклоочистителем и омыватель фар | 30А |
| 49 | Модуль прицепа | 30А |
| 50 | Свободный разъем | |
| 51 | Датчики распредвала, термостат охлаждающей жидкости ECM, электрический насос охлаждающей жидкости, клапаны VANOS, сливные клапаны | 30А |
| 52 | Управление раздаточной коробкой | 30А |
| 53 | Свободный разъем | |
| 54 | Обогрев заднего стекла | 30А |
| 55 | CCC/M-ASK | 20 А |
| 56 | Система доступа в автомобиль (CAS) | 5А |
| 57 | Сирена сигнализации, датчик наклона, кабриолет: дверные микроволновые датчики | 7,5 А |
| 58 | Защита от опрокидывания | 10А |
| 59 | Свободный разъем | |
| 60 | Модуль управления комфортным доступом, двойной приемник дистанционного управления, модуль управления ручкой передней двери | 5А |
| 61 | Центральный информационный дисплей | 5А |
| 62 | Телефон | 5А |
| 63 | Разъем OBD II, комбинация приборов | 5А |
| 64 | Антенна | 15А |
| шестьдесят пять | Панель управления функциями крыши (FZD) | 7,5 А |
| 66 | Разнонаправленная антенна, электрохромное зеркало заднего вида, подсветка рычага селектора | 5А |
| 67 | Разъем БД II | 5А |
| 68 | Селектор освещения, управление продольной динамикой | 10А |
| 69 | Центральный переключатель двери водителя, наружное зеркало пассажира | 7,5 А |
| 70 | ДСК | 20 А |
| 71 | Модуль обогрева сиденья водителя | 20 А |
| 72 | Не используется | |
| 73 | Топливный насос | 20 А |
| 74 | Модуль прицепа | 20 А |
| 75 | Не используется | |
| 76 | Не используется | 30А |
| 77 | Центральный замок | 15А |
| 78 | Центральный замок | 15А |
| 79 | Панель приборов | 5А |
| 80 | Модуль пассажирского сиденья | 5А |
| 81 | Радио | 5А |
| 82 | Освещение перчаточного ящика, Отопление и кондиционирование воздуха, Освещение багажника или грузового отсека | 10А |
| 83 | Управление окном | 30А |
| 84 | Стеклоочиститель | 30А |
| 85 | Управление окном | 30А |
| 86 | Не используется | |
| 87 | Не используется | |
| 88 | Модуль в пространстве для ног | 40А |
| 89 | Модуль управления DSC | 30А |
| 90 | Модуль в пространстве для ног | 30А |
| 91 | Модуль в пространстве для ног | 40А |
| 92 | Система доступа в автомобиль (CAS) | 30А |
| 93 | Модуль в пространстве для ног | 40А |
| 94 | Реле насоса вторичного воздуха | 40А |
| 95 | Вентилятор | 40А |
| 96 | Свободный разъем | |
| 97 | Вентилятор охлаждения двигателя (600 Вт) | 60А |
| 98 | Свободный разъем | |
| 99 | Модуль управления DSC | 40А |
Трансмиссия
В пару двигателю устанавливались 6-ступенчатый автомат ZF 6HP или GM GA6L45R, а так же 6-скоростная механическая коробка передач. Ресурс двухмассового маховика – чуть более 200 000 км.
Обе АКПП достаточно надежные и, как правило, не доставляют проблем до 200-250 тыс. км. От появившихся толчков или пинков зачастую удается избавиться после адаптации коробки или обновления ее программного обеспечения.
Тем не менее, за желание испытать драйв после 100-150 тыс. км приходится расплачиваться износом гидротрансформатора и втулок, фрикционами, соленоидами и гидроблоком. Одно из непременных условий живучести автомата – замена масла через каждые 60 000 км.
В основном все BMW 3 серии имеют задний привод, но встречаются и полноприводные экземпляры с системой xDrive. Межосевая многодисковая муфта с электронным управлением позволяет перераспределять всю силу на одну ось, в том числе и только на переднюю. В нормальных условиях 60% крутящего момента передается на задние колеса.
Эпизодические сбои в работе трансмиссии возникают в результате отказа сервопривода раздатки. Задний редуктор может загудеть через 150-200 тыс. км из-за износа конусных подшипников. После 200-250 тыс. км приходится менять крестовины и опору карданного вала — около 15 000 рублей.
История модели
— декабрь 2004 года — начало производства седана E90 с бензиновыми двигателями: 2,0 литровым (129 л.с./ 318i; 150 л.с./ 320i), 2,5 R6 (218 л.с., 325i), 3.0 R6 (258 л.с. , 330i), дизельный двигатель 2.0 (163 л.с. , 320d);
— 2005 — Touring Wagon (универсал) E91 и полноприводные версии 325xi, 330xi, 330xd; бензиновые версии с двигателями: 1.6 (116 л.с., 316i), 2,0 (129 л.с., 318i), 2,0 (173 л.с., 320si); дизельные версии с двигателями 2.0 (122 л.с., 318d), 3.0 R6 (231 л.с., 330d );
— 2006 — двухдверное купе E92, бензиновые версии с двигателем: 3.0 R6 (306 л.с. битурбо, 335i), дизельные версии с двигателями 3.0 R6 (197 л.с., 325d), 3.0 R6 (286 л.с. битурбо, 335d);
— декабрь 2006 – начало производства кабриолета E93;
— 2007 — версия седана M3 и купе с двигателем 4.0 V8 (420 л.с.); бензиновые версии с двигателем 2.0 (136 л.с.,143 л.с. ,318i), 2,0 (156 л.с. , 170 л.с. , 320i), 3.0 R6 (218 л.с., 325i), 3.0 R6 (272 л.с. , 330i); дизельные версии с двигателями 2,0 (143 л.с. , 318d), 2,0 (177 л.с., 320d), 3.0 R6 (286 л.с. битурбо, 335d);
— 2008 — рестайлинг седана и универсала, кабриолет M3, бензиновый двигатель 1.6 л (122 л.с. , 316i) дизельный двигатель 3.0 R6 (245 л.с., 330d);
— 2009 — дизель 2.0 л (116 л.с. , 316d);
— 2010 — рестайлинг купе и кабриолета, версия M3 GTS с двигателем V8 4.4 (450 л.с.), 2.0-литровый дизельный двигатель (115 л.с. , 316d), 2,0 (163 л.с., 184 л.с., 320d), 3.0 R6 (204 л.с., 325d );
— октябрь 2011 — окончание производства седана E90;
— июнь 2012 — прекращено производство универсала E91;
— 2013 — прекращено производство купе E92 (июнь) и кабриолета E93 (октябрь).
Замена масла
При каждом втором загорании светового табло ISPECTION указателя технического обслуживания заменяйте масло в коробке передач. Проводите это сразу после поездки, пока масло разогрето. Поставьте автомобиль на ровную горизонтальную площадку и затяните ручной тормоз. Переведите рычаг селектора в положение Р. Остановите двигатель. Отверните сливную пробку, слейте масло и заверните эту пробку. Залейте в коробку передач около 1 л масла ATF Dexron II и запустите двигатель на холостом ходу.Оставьте работать двигатель на холостом ходу и долейте масло в коробку передач до уровня, равного 2/3 промежутка между нижней и верхней метками на щупе. Привод задних колесПри каждой замене масла в механической или автоматической КПП в соответствии с сигналами указателя технического обслуживания проверяйте состояние защитных чехлов.
Приборная панель е36
Панель E36
Разбор и снятие панели с тройки в кузове E36. В данном случае речь идет о E36 в кузове седан. Если говорить о купе, то на нем панель немного другая. То же самое можно сказать о компакте. Кроме того, существуют отличия по годам. Так, к примеру, с 1994 г. на панели появился аэрбэг, вследствие чего она изменилась.
Для начала стоит снять нижнюю обшивку, которая располагается непосредственно над ногами водителя. Как правило, обшивка крепится уже не том месте, где крепилась первоначально. Почему? Потому что ее снимают довольно часто. К примеру, для установки сигнализации, ремонта подводки, монтажа автомобильного звука и т.д.
Для снятия понадобится тщательный осмотр обшивки, а потом выкручивание всех саморезов, на которых она держится. Только после этого приступают к снятию руля. При снятии рулевого колеса можно столкнуться с двумя вариантами решения. Руль может быть с аэрбэгом, а, значит, перед его снятием придется избавиться от последнего.
Избавившись от руля, можно будет приступить к снятию приборки. В ее верхней части есть два винтика, которые и стоит открутить. После этого стоит завести руку за нее снизу, толкнув параллельно с этим на себя. Не стоит перебарщивать с усилиями: надо тянуть аккуратно, так как там есть три фишки со сдвижными замками. Их надо отсоединить и только после этого приложить усилие.
Приборная панель E36
После того, как человек разделается с той частью, которая располагается за рулем, можно приступать к той, которая располагается на другой стороне, т.е. за бардачком.
Бардачок E36
Снятие начинается с откручивания четырех винтиков. После этого панель снимается. Для этого за нее просто надо потянуть. Опять же стоит действовать аккуратно, так как имеют место быть три разъема. Для снятия понадобится их разъединение.
Разъемы бардачка E36
Избавление от обшивки под бардачком и боковой панели в одном лице произошло. Теперь надо двигаться в центр. Понадобится снятие консоли ручника, которая крепится к кузову авто винтами. Они располагаются под пепельницами. Точно также надо поступить с бородой, которая крепится винтами.
Крепление бороды E36
На следующем этапе предстоит снятие панели печки и воздуховодов. Работая с первой, не придется прикладывать особых усилий, но стоит помнить о том, что несколько винтов скрыты от глаз водителя. Они располагаются под крутилками. Чтобы избавиться от последних, придется поработать просто руками.
Панель управления печкой E36
Открутив винты, передняя панель остается в руках. Задняя часть трансформируется, уходя за панель. Стоит отсоединить от нее все, а потом вынуть ее. Отсоединение – процедура не такая сложная, как кажется на первый взгляд. Все вспомогательные приборы можно отцепить, воспользовавшись защелками, клеммами на сдвижных замках. Из держателя стоит вынуть и трос, который для этого надо отщелкнуть от фиксатора, провернув его в сторону.
Как действовать с воздуховодами? Для вынимания левого понадобится простое движение рукой. Точно также отсоединяются фишки регулировки туманок и света, которые располагаются на левом воздуховоде. Где крепление у центрального? Оно располагается в нижней части.
Здесь есть два винта, которые и придется выкрутить и вынуть конструкцию, дернув на себя под правым углом. Прямо под лобовым стеклом есть еще несколько воздуховодов, которые крепятся четырьмя винтами. Они имеют форму торпеды. Отщелкивание отверткой понадобится для их вынимания.
Еще пригодится короткая отвертка, насадка и т.д. Кому чем удобнее, тем тот и действует. Напоследок предстоит избавиться от последних двух болтов на двенадцать, которые располагаются справа и слева на панели. Только после этого вся панель будет вынута.
Проверка питания реле.
В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.
Это интересно: Ремонт замка водительской двери Ниссан Тиида и Кашкай — восстановление тросика
При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.
Предохранители и реле BMW E90 / E91, 2005 — 2013
Димитровград 17 мар. Твоята обява най-горе в списъка Предохранители бмв е90 как да промотираш. София, Люлин 1 днес Димитровград вчера София, Хиподрума вчера София, Хаджи Димитър вчера Шумен, 2-ри корпус вчера Смолян, Горно Райково вчера Пазарджик, Център вчера Предохранители бмв е90, Автогара вчера Търговище, Запад 1 вчера Пазарджик, Идеален център вчера Асеновград вчера Варна, Бизнес парк Варна вчера София, Център вчера Велико Търново, Център вчера София, 7-ми ти километър вчера София, Младост 1А вчера Казанлък вчера Бургас, Център вчера София, Люлин — център вчера София, ПЗ Илиянци вчера Стара Загора, Център вчера Русе, Дружба 3 вчера София, Люлин 7 вчера Търговище, Боровец вчера Стара Загора, Казански — изток вчера София, Люлин предохранители бмв е90 вчера Пещера вчера Търсенето е запазено в Наблюдавани.
Обявата е добавена в Наблюдавани.
Не, благодаря. Влизайки в профила си приемам общите условия на сайта. Чрез натискане на бутона за Регистрация приемам Общите условия за използване на платформата. Пластиковая карта Оплата пластиковой картой через терминал в пунктах выдачи товара.
Оплата через платёжную систему При выборе этого способа оплаты, Вас переадресует в платёжную систему, где Вы сможете указать предохранители бмв е90 пластиковой карты и произвести оплату.
С одной предохранители бмв е90 можно списать максимум рублей за один раз и рублей в месяц. Безналичный расчёт Доступен для юридических. Для выставления счёта на оплату необходимо указать данные организации.
Для предохранители бмв е90 товара в рассрочку необходимо нажать на соответствующую кнопку на странице товара и заполнить анкету на сайте банка.
Банк производит рассмотрение Вашей заявки, после согласования необходимо будет подписать договор любым удобным способом и затем в течение предохранители бмв е90 дней дождаться перевода денежных средств на наш счет. После их поступления Вы сможете забрать товар удобным для Вас способом.
На период рассмотрения заявки и перевода денежных средств товары бронируются за покупателем. Минимальные требования к клиентам: 1.
Резидент и гражданин РФ. Возраст: от 18 до 70 лет. Можем оформлять неработающих пенсионеров: женщины от 55 лет, мужчины от 60 лет. Можем, но при наличии стационарных телефонов. Наличие постоянной регистрации прописки в регионах РФ. Кроме Предохранители бмв е90, Чечни и респ.
E90
Service Manuals
| Title | File Size | Download Links |
| 100 Engine Maintenance Manual | 1.2Mb | Download |
| 110 Engine Removal and Installation Manual | 407.9kb | Download |
| 113 Cylinder Head Removal and Installation Manual | 3.2Mb | Download |
| 117 Camshaft Timing Chain Manual | 2.7Mb | Download |
| 119 Lubrication System Chain Manual | 1.3Mb | Download |
| 120 Ignition System Chain Manual | 1.6Mb | Download |
| 121 Battery, Starter, Alternatorl | 2.6Mb | Download |
| 130 Fuel Injection | 7.7Mb | Download |
| 160 BMW 3 E90 2006-11 Fuel Tank and Fuel Pump | 2.8Mb | Download |
| 170 Radiator and Cooling System | 1.9Mb | Download |
| 180 Exhaust System | 2.3Mb | Download |
| 200 Transmission General | 649.8kb | Download |
| 210 Clutch | 1.9Mb | Download |
| 230 Manual Transmission | 1.5Mb | Download |
| 240 Automatic Transmission | 2.2Mb | Download |
| 250 Gearshift Linkage | 641.7kb | Download |
| 260 Driveshafts | 1.6Mb | Download |
| 270 Transfer Case | 566kb | Download |
| 300 Suspension, Steering and Brakes – General | 1Mb | Download |
| 310 Front Suspension | 1.8Mb | Download |
| 311 Front Axle Differential | 2Mb | Download |
| 320 Steering and Wheel Alignment | 2.2Mb | Download |
| 330 Rear Suspension | 3Mb | Download |
| 331 Rear Axle Differential | 1.6Mb | Download |
| 340 Brakes | 3.6Mb | Download |
| 400 Body – General | 881.2kb | Download |
| 410 Fenders, Engine Hood | 563.3kb | Download |
| 411 Doors | 717.8kb | Download |
| 412 Trunk lid, Tailgate | 1.9Mb | Download |
| 510 Exterior Trim, Bumpers | 863.5kb | Download |
| 512 Door Windows | 2Mb | Download |
| 513 Interior Trim | 1.6Mb | Download |
| 515 Central Locking and Anti-theft | 2.6Mb | Download |
| 520 Seats | 1.1Mb | Download |
| 541 Convertible Top | 1.2Mb | Download |
| 720 Seat Belts | 1.1Mb | Download |
| 721 Airbag System (SRS) | 1.8Mb | Download |
Owner Manuals
| BMW 323i 2000 Owner’s Manuals | 1.8Mb | Download |
| BMW 323i 2006 Owner’s Manuals | 8.4Mb | Download |
| BMW 323i 2007 Owner’s Manuals | 8.8Mb | Download |
| BMW 325ci Coupe 2004 Owner’s Manuals | 2.7Mb | Download |
| BMW 325Ci Coupe 2005 Owner’s Manuals | 2.8Mb | Download |
| BMW 325Ci Coupe 2006 Owner’s Manuals | 7.9Mb | Download |
| BMW 325i 2005 Owner’s Manuals | 5Mb | Download |
| BMW 325i 2006 Owner’s Manuals | 8.4Mb | Download |
| BMW 325i Sedan 2004 Owner’s Manuals | 2.8Mb | Download |
| BMW 325i Sedan 2005 Owner’s Manuals | 5Mb | Download |
| BMW 325i Sedan 2006 Owner’s Manuals | 5Mb | Download |
| BMW 325xi 2005 Owner’s Manuals | 5Mb | Download |
| BMW 325xi 2006 Owner’s Manuals | 8.4Mb | Download |
| BMW 325xi Sedan 2004 Owner’s Manuals | 2.8Mb | Download |
| BMW 325xi Sedan 2005 Owner’s Manuals | 5Mb | Download |
| BMW 325xi Sedan 2006 Owner’s Manuals | 8.2Mb | Download |
| BMW 328i 2007 Owner’s Manual | 8.8Mb | Download |
| BMW 328i 2008 Owner’s Manual | 9Mb | Download |
| BMW 328i 2009 Owner’s Manual | 11.5Mb | Download |
| BMW Convertable (without xDrive) 2009 Owner’s Manual | 9.3Mb | Download |
| BMW Convertible (without iDrive) 2010 Owner’s Manual | 6.8Mb | Download |
| BMW M3 2008 Owner’s Manual | 10.3Mb | Download |
| BMW M3 2009 Owner’s Manual | 13.1Mb | Download |
| BMW M3 2010 Owner’s Manual | 6.9Mb | Download |
| BMW M3 2011 Owner’s Manual | 9.6Mb | Download |
| BMW M3 Sedan 2010 Owner’s Manual | 10.1Mb | Download |
| BMW M3 Sedan 2011 Owner’s Manual | 9.6Mb | Download |
Замена предохранителей на BMW E90 видео инструкция
Произведем замену предохранителей на БМВ Е90.
Процесс замены предохранителей БМВ Е90
1. Блок предохранителей находиться в бардачке.
И первым шагом работы будет открытие бардачка.
2. Внутри бардачка есть крышка, которая закрывает блок предохранителей. Чтобы снять крышку, нужно повернуть две защелки по бокам крышки.
Защелка которая находиться с правой стороны крышки.
3. На обратной стороне крышки, есть схема предохранителей.
Если вдруг нету бумажки со схемой предохранителей, я вставлил фото.
4. Фотография предохранителей, для наглядности.
5. После замены нужных предохранителей, сборка производиться в обратном порядке.
Поделиться с друзьями:
video-repair.info
Проверка питания реле.
В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.
Это интересно: Замена главного тормозного цилиндра на ВАЗ-2110: проверка, ремонт ГТЦ
При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |

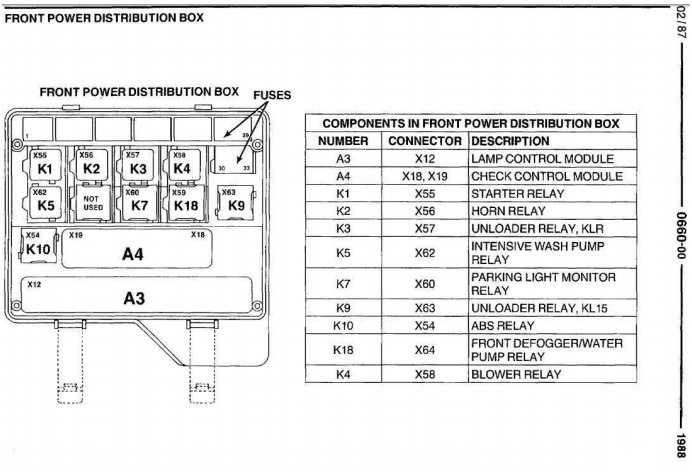

Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант

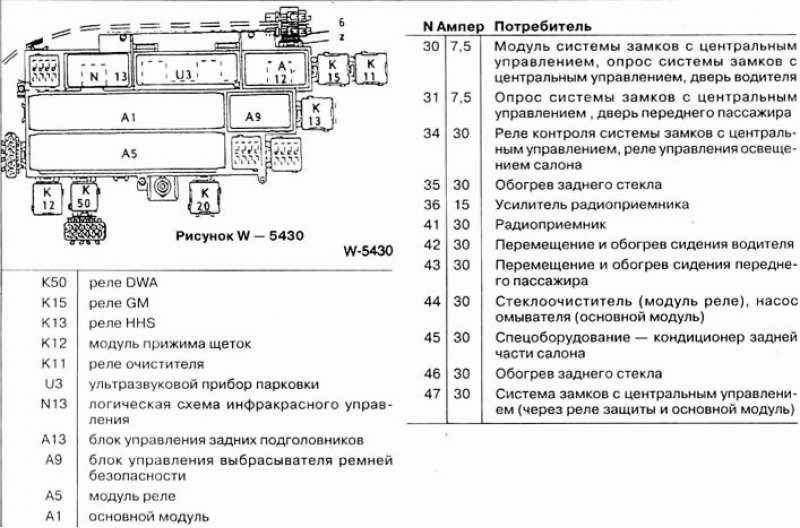

Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

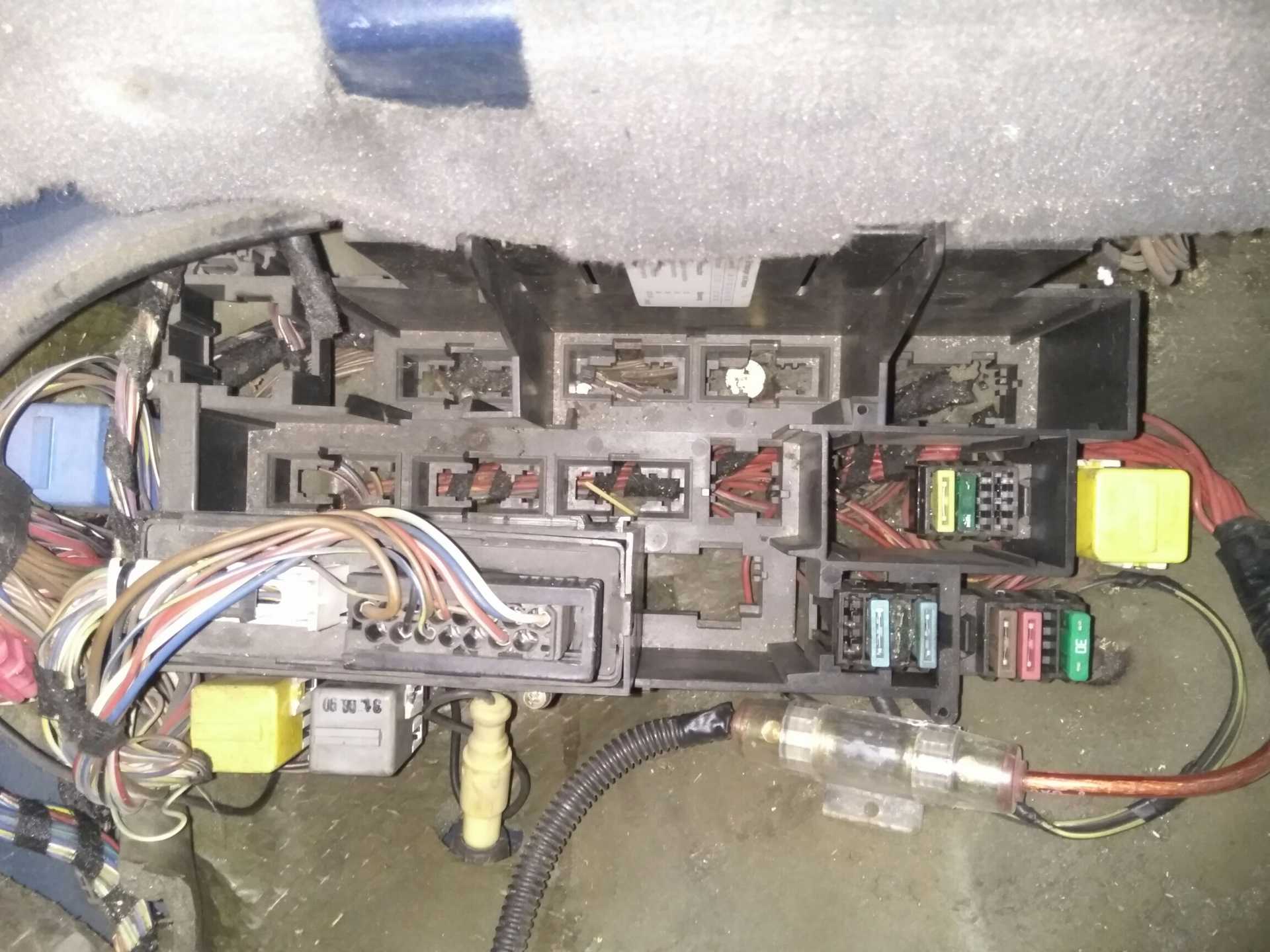

Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Вторая система: где находится?
Остальные реле бензонасоса Калина находятся справа со стороны приборной панели, недалеко от воздуховода, тоже под специальной крышкой.
Для начала требуется изъять угловой шуруп, затем открыть полностью крышку и снять её.
Для снятия реле вентилятора Калина нужно использовать торцевой ключ на десять.
Затем требуется аккуратно отвести провода, вынуть блок и предохранитель вентилятора охлаждения Калина. Сделать это трудно, так как нужно не повредить провода. По окончанию снятия блок будет выглядеть так, как изображено на картинке.
Представленный блок включает в себя такие элементы: 1. Включение вентилятора охлаждения (маленькая скорость); 2. Основное реле; 3. Включение вентилятора охлаждения (большая скорость); 4. Предохранитель системы охлаждения мотора; 5. Реле бензонасоса. Теперь вы знаете, где находится предохранитель на бензонасос на Калине.
Почему горят предохранители бензонасоса
Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.
На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.
Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.
Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:
- замыкание в электроцепи;
- выход из строя реле бензонасоса;
- низкое качество самого предохранителя;
Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.
Предохранители и реле BMW 3-й серии (E90 / E91 / E92 / E93; 2005-2013)
bmw
В этой статье мы рассмотрим пятое поколение BMW 3-й серии (E90 / E91 / E92 / E93), выпускаемое с 2005 по 2015 год. Здесь вы найдете схемы блока предохранителей BMW 3-й серии 2005, 2006, 2007, 2008, 2009 , 2010, 2011, 2012 и 2013 (316i, 316d, 318i, 318d, 320i, 320d, 232i, 325i, 325d, 328i, 330i, 330d, 335i, 335d), получить информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
1 – Задняя распределительная панель (предохранители большой силы тока)
2 – Блок предохранителей в бардачке
3 – электронный блок двигателя E-box
1. Терминал безопасности батареи (BST); 2. Линия к переходу B +, стартеру и генератору; 3. Линия к электронике двигателя; 4. Линия к электронике IBS; 5. Линия к распределительной коробке; 6. Датчик батареи (IBS); 7. кабель заземления аккумулятора; 8. Предохранители с большой силой тока (плавкие вставки); 9. Жилье; 10. Сильноточный разъем; 11. Аккумулятор.
Задняя распределительная панель
| № | A | Защищенные цепи |
|---|---|---|
| до 03.2007: | ||
| F104 | Интеллектуальный датчик батареи (IBS) | |
| F105 | 100 | Электронный усилитель руля |
| F106 | 100 | Автономный отопитель |
| F106 | 100 | Электрический автономный отопитель |
| F108 | 250 | Распределительная коробка |
| F203 | 100 | Клемма B + (моторный отсек) |
| – | Стартер, аккумулятор | |
| с 03.2007: | ||
| F101 | 250 | Распределительная коробка |
| F102 | 100 | Клемма B + (моторный отсек), стартер, аккумулятор |
| F103 | 100 | Электронный усилитель руля |
| F104 | 100 | Автономный отопитель |
| F105 | Интеллектуальный датчик батареи (IBS) | |
| F106 | 100 | Электрический автономный отопитель |
