Электро схемы Citroen c4

Рассмотрены автомобили Citroen C4 первого поколения 2004, 2005, 2006, 2007, 2008, 2009, 2010 годов.

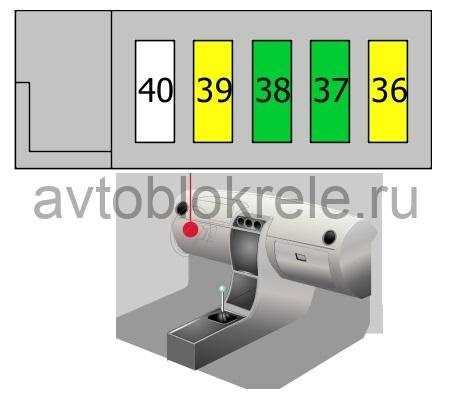

Блок предохранителей в салоне.

Он расположен слева под показанной приборной панелью, номер 38.

Для доступа к предохранителям снимите люк, поверните болты на 1/4 оборота и опустите блок.

Предохранитель прикуривателя имеет номер 9 (30А).

расположение предохранителей в блоке.

Центральный замок — Суперзакрытие

Диагностический разъем — Выключатель стоп-сигнала — Электрохромное зеркало заднего вида — Регулируемые фары — Программа динамической стабилизации (ESP) Датчик уровня воды — Добавки для дизельного топлива — Усилитель руля — Контактор педали сцепления (ESP, круиз-контроль и ограничитель скорости)

Радио — NaviDrive — Органы управления на рулевом колесе — Дисплей — Сигнализация — Розетка 12 В — Разъем для прицепа

Предохранитель прикуривателя Citroen c4.

Датчики давления в шинах — BVA — Тормоза

Блокировка противоугонной системы рулевого управления — Диагностический разъем — Сажевый фильтр

Электрическая регулировка сиденья — предупреждающий сигнал о пересечении полосы движения

Датчик дождя — Датчик освещенности

Кондиционер — Панель приборов — Тахометр — Подушка безопасности — Разъем прицепа — Телефон Bluetooth

Центральный замок — Суперзакрытие

Обогрев заднего стекла

Дополнительные предохранители под панелью приборов.

Число	Имя	Деловое свидание, встреча

Кондиционер, комплект освещения

Сиденье водителя с электроприводом

Лючок топливного бака

Сиденье пассажира с электроприводом, панорамная крыша

Блок предохранителей в моторном отсеке Citroen C4.

Снимите и снимите защитную крышку, чтобы получить доступ к блоку предохранителей под капотом

расположение предохранителей в блоке.

Число	Ампер / Назначение

(20A) Модуль управления двигателем вентилятора охлаждения (низкая скорость), система управления двигателем

(15A) Звуковой сигнал

(10A) Насос омывателя лобового / заднего стекла

(20A) Омыватели фар

(15A) Управление двигателем

(10A) Модуль управления автоматической коробкой передач, модуль управления электродвигателем вентилятора охлаждающей жидкости (высокая скорость)

(10A) Электронный блок управления ABS, гидроусилитель руля

(20A) Многофункциональный блок управления 2

(10A) Многофункциональный блок управления 1

Дополнительный отопительный агрегат (дизель)

Датчик уровня жидкости

(10A) Управление двигателем

Система зажигания, бензин
Клапан турбонагнетателя
Управление двигателем
Датчик кислорода перед каталитическим нейтрализатором
Датчик кислорода за катализатором
Клапан управления впускным воздухом (IACV)
Датчик загрязнения дизельного топлива
Форсунки
Термостат охлаждения двигателя с контролем MAP
Переменное время
Клапан рециркуляции ОГ
Регулируемый воздухозаборник
Клапан охлаждающей жидкости
Проверка давления топлива
ТНВД, дизель
Измеритель массового расхода

(30A) Стеклоочиститель

(40A) Блок предохранителей и реле, комбинация приборов 1

(30A) Насос отработанного воздуха

(50A) Блок управления электродвигателем вентилятора охлаждения

(30A) Антиблокировочная тормозная система (ABS)

(80A) Многофункциональный блок управления 1

(50A) Многофункциональный блок управления 1

(50A) Блок предохранителей и реле, комбинация приборов 2

(70A) Усилитель руля

Дополнительный блок предохранителей под капотом (дизель).

Число	Ампер / Назначение

Реле дополнительного отопителя 1

Реле дополнительного отопителя 2

Реле дополнительного отопителя 3

(80A) Блок управления свечами накаливания

Предохранители АКБ (рестайлинг).

Citroen C4 седан. Предохранители и реле

Первое поколение Citroen C4 производилось с 2004-2010 гг.. После обновления 2 поколение с 2011 по настоящее время.

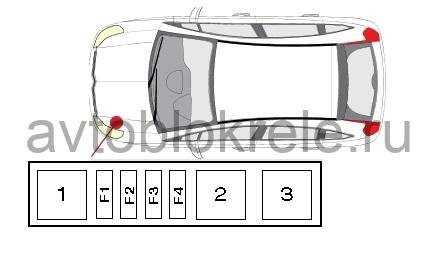

Блок предохранителей под капотомНаходится рядом с аккумуляторной батареей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

Вариант 1.

Вариант 2

Вариант 3

Предохранители в салоне Citroen C4

Они размещены слева от водителя под приборной панелью. Доступ закрыт крышкой. Для открытия крышки нужно освободить фиксаторы, для чего потянуть ее за врхнюю часть, далее снять крышку, повернув 2 болта на ¼ оборота, откинуть блок.

Вариант 2 Блок реле с предохранителями BFh4Распложен ниже основного

Блок предохранителей на автомобиле «Ситроен С4»

Автомобиль «Ситроен С4», так же как и любое другое современное транспортное средство, оснащен множеством электрических, электромеханических и электронных узлов. Все они включены в единую электрическую схему автомобиля и защищены специальными защитными элементами — предохранителями.

Одним из важнейших эксплуатационных требований, которые потребители предъявляют ко всем транспортным средствам, являются:

свободный доступ к предохранителям;
возможность быстрой замены в случае выхода плавкой вставки из строя.

Для того чтобы обеспечить надежную защиту электрических цепей автомобиля «Ситроен С4», разработчики постарались оснастить его достаточно большим количеством плавких вставок , предварительно разбив их на 4 функциональных группы. Конструктивно они расположены в различных местах:

в салоне автомобиля — 2 блока;
в подкапотном пространстве —1 блок;
на аккумуляторе — 1 блок.

Блок 1032

Блок предохранителей 1032 установлен непосредственно на аккумуляторе.

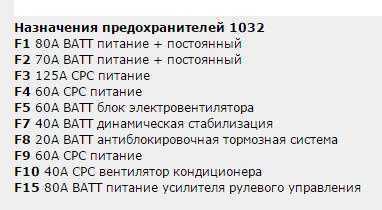

Плавкие элементы, входящие в его состав, защищают силовые цепи наиболее энергоемких потребителей. Номинальный ток и маркировка некоторых из них приведены ниже.

Схема электрических соединений блока предохранителей 1032 «Ситроен 4С» приведена ниже.

На автомобилях семейства «Ситроен С4» можно встретить блоки предохранителей и другой конструкции, например:

Назначение и номинальные значения тока установленных в них плавких вставок:
