Альфа ромео 156 предохранители и блоки реле

Предохранители и реле под капотом

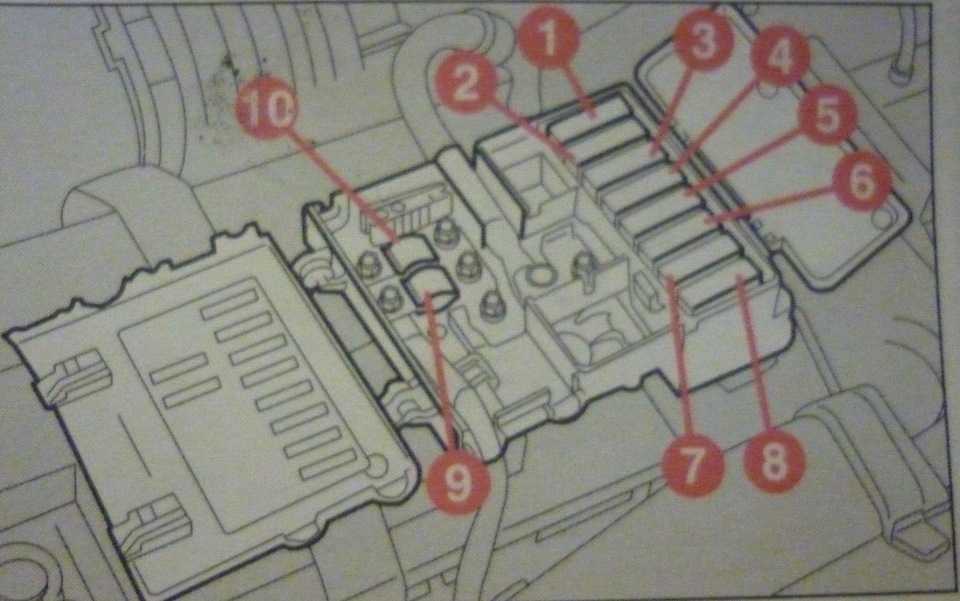

Блок предохранителей около аккумуляторной батареи

Для доступа к нему необходимо открыть 2 крышки в разные стороны.

1	(80A) Блок предохранителей/реле приборной панели
2	(30A) Замок зажигания
3	(70A) Аккумуляторная батарея
4	(40A) Электродвигaтель вентилятора кондиционера/отопителя
5	(30A) Управление двигателем
6	(40A) Электродвигатель вентилятора системы охлаждения (Twin Spark без AC/V6)
7	(30A) АКПП ^624^, электродвигатель вентилятора системы охлаждения (Twin Spark с AC/V6 24V), сегментальная МКПП (2,0 Twin Spark)
8	(20A) Сегментальная МКПП (2,0 Twin Spark)
9	(50A) Антиблокировочная система тормозов ABS (без ESP)
10	(70A) Дополнительный отопитель (Дизель)

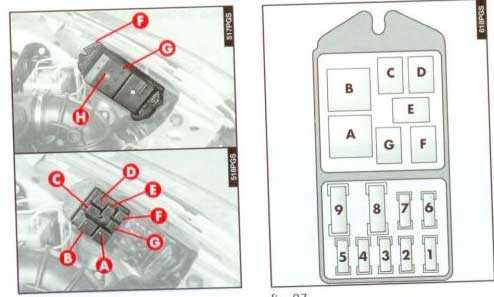

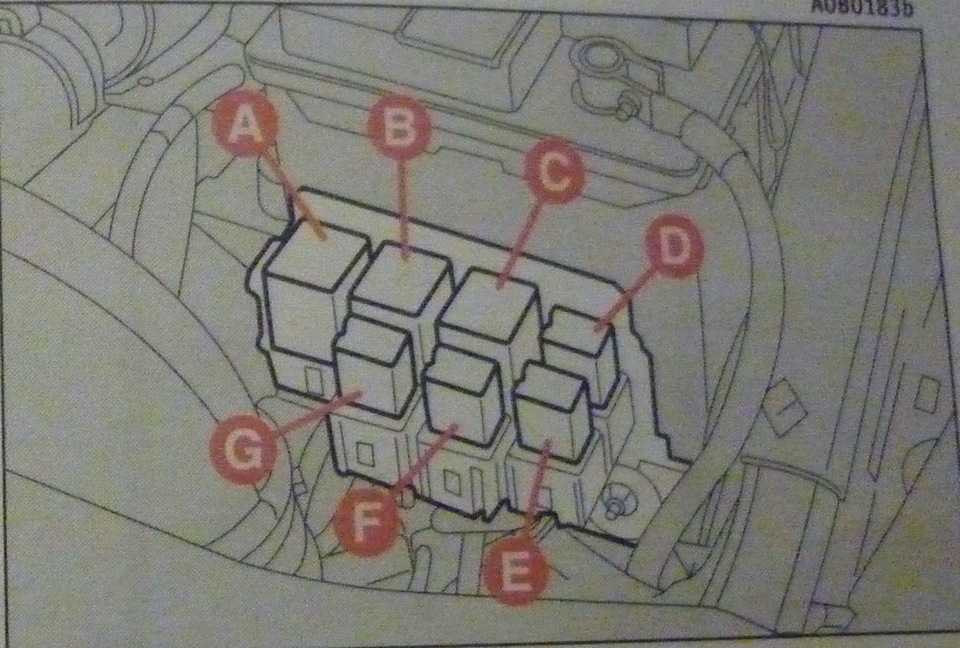

Блок реле

Он находится около батареи на кронштейне и закрыт защитным кожухом. Количество реле и схема может меняться в зависимости от модификации автомобиля.

A – Реле электродвигателя вентилятора системы охлаждения-2-я скорость(Twin Spark с кондиционером)

B — Реле электродвигателя вентилятора системы охлаждения — 1-я скорость

C — Реле топливного насоса

D — Реле системы управления двигателем

G — Реле электромагнитной муфты компрессора кондиционера

F — Реле привода изменения фаз газораспределения(1,6 TwinSpark)

E — Реле подогревателя топлива

Блок «B» и блок реле панели приборов

Блок предохранителей большего размера B расположен в салоне автомобиля. Он расположен под рулевой колонкой. Доступ не сложный. Просто опустите крышку, и кунжут откроется. Для удобства работы с приборами в гнездо монтажного блока седана Volkswagen Polo вмонтирован небольшой пинцет.

Макет выглядит немного более запутанным, чем предыдущие конфигурации. Поэтому, если вам предстоит заниматься заменой «заглушек» в блоке, лучше иметь под рукой чертеж с подробным обозначением каждого элемента.

Сразу стоит отметить предохранители, которые «идут» в резерв: 1.5.28−31.41.60. Кроме того, слоты можно «зарезервировать»: 8 и 32. «Отто» можно использовать для защиты форсунок двигателя и разъема «32» для топливного насоса.

К осветительным приборам относится группа устройств, потребляющих большое количество энергии:

• контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
• Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
• «Туман» — 54 (15А).
• Стоп-сигналы и указатели поворота — 43 (15А).
• Габариты левой фары и левого заднего фонаря — 57 (5А).
• Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
• Задний противотуманный фонарь — гнездо 18 (5А).
• Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
• Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
• Габариты правой фары и правого заднего фонаря — 58 (5А).

Одновременно двигателем и приводом управляют несколько предохранителей: 3 (5 А), 13 (15 А) и 23 (7,5 А). В электрическую схему блока управления входят предохранители, контролирующие различные функции автомобиля. В эту группу могут входить:

• Реле габаритных огней и основной блок звуковоспроизведения 19 (5А).
• Подогрев зеркал заднего вида — 24 (5А).
• Центральный замок и наливная горловина топливного бака — 48 (25А).
• Электродвигатель омывателя лобового стекла — 47 (20А).
• Обогрев заднего стекла — 53 (30А).
• Подогрев сидений — 37 (25А).
• АКПП и переключатель скоростей — 13 (15А).
• Звуковой сигнал — 46 (20А).
• Датчик скорости, выключатель зажигания и селектор автомат — паз 10 (5А).
• Подогрев лобового стекла — 56 (40А).

Большую группу составляют «заглушки», защищающие систему отопления и кондиционирования: 22 (5А), 25 (5А) и 40 (30А). Переключатели на рулевой колонке включают следующие предохранители: 2 (10А), 4 (2А), 20 (5А).

Важным условием при замене контактов является сила тока, которую необходимо соблюдать во время процедуры. Другими словами, в разъем нельзя вставить перемычку, рассчитанную на другую силу тока. Также категорически запрещено использовать плоды «кустарных» разработок. Сами «самоделки» сгорят, и часть электронного оборудования седана Polo тоже «заберет» с собой. А в худшем случае — пожар, который может оставить владельца немецкой машины ни с чем.

Наконец, последний блок проводки автомобиля — реле, расположенное сбоку на приборной панели. Чтобы снять ее с панели, нужно приподнять боковую крышку плоской отверткой и снять ее. Раскачиваем прибор из стороны в сторону и аккуратно вытаскиваем из отверстия.

Реле имеет 15 контактов. Последние пять в цепочке не используются. Остальное отвечает за работу стартера, отопителя «лобовуха», топливного насоса, ближнего света фар, компрессора кондиционера и так далее. Если источник проблемы возник в этом ящике, мы находим сломанный контакт и меняем на нем необходимое реле.

Таким образом, можно сделать два вывода. Во-первых, при выходе из строя одного из узлов автомобиля в первую очередь следует осмотреть блоки предохранителей и реле — возможно, причина неисправности кроется в их зоне видимости. Это сэкономит деньги, потраченные на услуги специалистов на АЗС. Во-вторых, замена сгоревших элементов не вызовет проблем даже у начинающего «знатока поло»

Важно только иметь под рукой схему «пробок»

Предохранители и реле под капотом Ниссан Альмера Н16

Рассматриваем монтажный блок №2 (на схеме 2). Блок расположен возле АКБ ближе к передку автомобиля.

Описание

Предохр.	Клемма	Сила тока	Назначение
А	2	100А	Генератор (ALTernator)(зарядка на батарею)
В	2	40А	электростеклоподъемники
С	2	40А	регулятор охлаждающих вентиляторов
D	2	40А	регулятор охлаждающих вентиляторов
E	2	30А	для дизелей
F	2	60А	для дизелей
G	2	80А	для дизелей
H	2	80А	главный источник питания, цепь заземления
I	2	50А	ABS
J	2	30А	к выключателю зажигания от аккумулятора
К	2	30А	ABS/ESP
L	2	30А	ESP
М	2	30А	Омыватель фар
32	1	20А	Омыватель заднего стекла
33	1	15А	Противотуманные фары
34	1	15А	Электропривод и реле электропривода дроссельной заслонки
35	1	15А	Фары, система включения ближнего света в дневное время
36	1	15А	Фары, система включения ближнего света в дневное время
37	1	10А	Задний противотуманный фонарь
38	1	10А	Габариты, освещение номерного знака
39	1	10А	Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
40	1	15А	Аудио, навигация, ЖК-дисплей
41	1	10А	Система управления двигателем
42	1	10А	Катушка зажигания
43	1	15А	Не используется
44	1	10А	Не используется

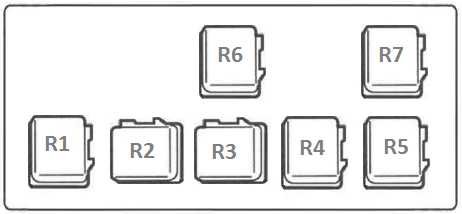

Рассматриваем блок №3 (на схеме 2). Блок размещен возле бачка с омывателем окон у правого крыла.

Схема предохранителей и реле в моторном отсеке Nissan Almera N16

Описание

Реле
Расположение	Назначение
R1	3-е реле вентилятора радиатора (25221E)
R2	Передние туманки ПТФ (25224QA)
R3	Реле кондиционера Е6 (25224D)
R4	Реле звукового сигнала (25620)
R5	Реле вентилятора радиатора (25224J)
R6	Фары, свет (25224А)
R7	Стартер (25224G)

Предохранители и реле под капотом

Блок предохранителей около аккумуляторной батареи

Для доступа к нему необходимо открыть 2 крышки в разные стороны.

p, blockquote 21,0,0,0,0 —>

1	(80A) Блок предохранителей/реле приборной панели
2	(30A) Замок зажигания
3	(70A) Аккумуляторная батарея
4	(40A) Электродвигaтель вентилятора кондиционера/отопителя
5	(30A) Управление двигателем
6	(40A) Электродвигатель вентилятора системы охлаждения (Twin Spark без AC/V6)
7	(30A) АКПП ^624^, электродвигатель вентилятора системы охлаждения (Twin Spark с AC/V6 24V), сегментальная МКПП (2,0 Twin Spark)
8	(20A) Сегментальная МКПП (2,0 Twin Spark)
9	(50A) Антиблокировочная система тормозов ABS (без ESP)
10	(70A) Дополнительный отопитель (Дизель)

Блок реле

Он находится около батареи на кронштейне и закрыт защитным кожухом. Количество реле и схема может меняться в зависимости от модификации автомобиля.

A – Реле электродвигателя вентилятора системы охлаждения-2-я скорость(Twin Spark с кондиционером)

B — Реле электродвигателя вентилятора системы охлаждения — 1-я скорость

C — Реле топливного насоса

D — Реле системы управления двигателем

G — Реле электромагнитной муфты компрессора кондиционера

F — Реле привода изменения фаз газораспределения(1,6 TwinSpark)

E — Реле подогревателя топлива

Тормозная система

Как поменять бачок тормозной жидкости Альфа Ромео 156Ремонт блока абс Alfa Romeo 156 своими рукамиПоменять датчик абс Alfa Romeo 156Замена задних тормозных дисков Альфа Ромео 156Поменять задние тормозные колодки Alfa Romeo 156 своими рукамиУстановка колодок ручника Alfa Romeo 156 своими рукамиРемонт передних тормозных дисков Альфа Ромео 156Как поменять передние тормозные колодки Alfa Romeo 156 своими рукамиКак заменить ручник Альфа Ромео 156Заменить тормозной цилиндр Alfa Romeo 156Как заменить тормозную жидкость Альфа Ромео 156Установка тормозных трубок Альфа Ромео 156 своими рукамиЗамена тормозных шлангов Alfa Romeo 156Поменять трос ручника Alfa Romeo 156 своими рукамиЗаменить трос ручного тормоза Alfa Romeo 156

Ремонтные мероприятия

В Ниссан Альмера имеется сразу несколько блоков, которые содержат либо сами предохранители, либо реле, либо и то, и другое. Стоит отметить, что вне зависимости от того, «Классик» у вас или «N16», ниже приведённая информация актуальна в любом случае.

Итак, давайте рассмотрим то, как добраться до блоков предохранителей в Альмере:

Первый блок находится в салоне автомобиля. Он расположен за снимаемой крышкой передней панели со стороны водителя.

Второй и третий приборы расположились под капотом. Первый блок находится рядом с АКБ и представляет из себя «чёрный ящик», второй – с левой стороны от мотора (где правое крыло). Стоит отметить, что устройство, расположенное рядом с аккумулятором, содержит предохранители, а другое только реле.

Подвеска

• Как поменять втулки стабилизатора Альфа Ромео 156
• Как поменять задние амортизаторы Альфа Ромео 156 своими руками
• Замена задних пружин Alfa Romeo 156
• Как заменить задние стойки Alfa Romeo 156
• Заменить задний ступичный подшипник Альфа Ромео 156
• Заменить колесо Alfa Romeo 156
• Как заменить опорный подшипник Alfa Romeo 156
• Ремонт передних амортизаторов Альфа Ромео 156
• Как заменить передние пружины Alfa Romeo 156
• Ремонт передних стоек Альфа Ромео 156 своими руками
• Как поменять передний ступичный подшипник Alfa Romeo 156
• Заменить подшипник задней ступицы Альфа Ромео 156
• Как поменять подшипник передней ступицы Alfa Romeo 156 своими руками
• Как заменить резинки стабилизатора Alfa Romeo 156
• Поменять сайлентблоки задней балки Alfa Romeo 156
• Как поменять сайлентблоки задних рычагов Альфа Ромео 156
• Установка сайлентблоков передних рычагов Alfa Romeo 156 своими руками
• Как заменить стойки стабилизатора Альфа Ромео 156 своими руками
• Поменять шаровую опору Alfa Romeo 156 своими руками
• Как заменить шпильку колеса Alfa Romeo 156
• Как поменять шпильку на ступице Альфа Ромео 156

Предохранители и реле в салоне

Основной блок находится под основной панелью левее рулевого колеса.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Доступ к блоку с предохранителями

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Основной блок предохранителей

Расшифровка (описание и предназначение)

p, blockquote 8,0,1,0,0 —>

1	(10A) Правая фара-дальний свет
2	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
3	(20A) Лампа подсветки багажника/задней двери, центральный замок
4	(10A) Корректор фар, правая фара — ближний свет
5	(30A) Электропривод передних стеклоподъёмников
6	(10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита
7	(10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита
8	(10A) Левая фара — ближний свет
9	(15А) Прикуриватель отопитель/кондиционер
10	(20A) Очиститель/омыватель лобового стекла
11	(20A) Звуковой сигнал
12	(10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона
13	(10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний)
14	(10А) Аварийная сигнализация
15	(30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

Предохранители над основным блоком

p, blockquote 10,0,0,0,0 —>

Для автомобилей выпускавшиеся после 1999 года

p, blockquote 11,0,0,0,0 —>

1	(7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания
2	(10A) Подушка безопасности
3	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
4	(20A) Электродвигатель привода стеклоподъёмника задней левой двери
5	(20A) Электродвигатель привода стеклоподъемника задней правой двери
6	(25A) Люк
7	(30A) Привод крышки багажника/задней двери
8	(30A) Подогреватель сидений
9	—
10	(10A) Антиблокировочная система тормозов (ABS)
11	Система управления двигателем. иммобилайзер
12	Система управления двигателем. иммобилайзер
13	(15A) Управление двигателем
14	(15A) Управление двигателем
15	(15A) Противотуманные фары

Для автомобилей выпускавшиеся до 1999 года

p, blockquote 12,0,0,0,0 —>

1	(15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS)
2	(7,5A) Система управления двигателем, иммобилайзер
3	(30A) Подогреватель сидений
4	(10A) Управление двигателем
5	(15A) Управление двигателем
6	(25A) Люк
7	(7,5A) Система управления двигателем, иммобилайзер
8	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
9	(7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк

(10A) Подушка безопасности

Реле за вещевым ящиком

p, blockquote 13,0,0,0,0 —>

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1 (20A) — Омыватели фар (03/99→)

p, blockquote 16,1,0,0,0 —>

2 (20A) — Омыватели фар (→02/99)

p, blockquote 17,0,0,0,0 —>

3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)

p, blockquote 18,0,0,0,0 —>

4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)

p, blockquote 19,0,0,0,0 —>

Предохранители и реле под капотом Фольксваген Поло седан

Монтажный блок плавких вставок и предохранителей находится на АКБ.

Схема блока предохранителей Поло седан

Описание

1	25А Блок управления ABS
2	30А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
3	5А Блок управления электродвигателем вентилятора системы охлаждения
4	10А Блок управления ABS
5	5А Блок управления электропакетом
6	Резерв
SA1	150/175А Генератор
SA2	Резерв
SA3	110А Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей 4, 20, 56, реле стояночных огней, реле электропитания клеммы 30
SA4	50А Блок управления усилителя рулевого управления
SA5	40А Блок управления ABS
SA6	40А Блок управления вентилятора системы охлаждения
SA7	Резерв

Стоит ли возиться

Если не знать, где в g15 находятся предохранители, тогда придется платить сотрудникам СТО за ремонт. А они могут из копеечного ремонта вам сделать дорогостоящий, предъявив сгоревшие детали такого же автомобиля. Которые якобы вам заменили. Я сам работал ремонтником много лет, скажу вам честно, такие фокусы с деталями проделывает каждый второй механик, потому что возиться за копейки никто не любит.

В крайнем случае, обратитесь за помощью к знающему другу, чтобы он помог и подсказал. Электрическая схема g15 найдется в Интернете, что тоже подскажет, что делать. Главное соблюдать правила:

• Не ставить в замен одного реле другое, похожее, подходящее по контактам. Оно может не подходить по свойствам;
• Не ставить предохранитель g15 в салоне значение ниже номинала, он может сгореть быстро, почти сразу, и в блоке под капотом тоже;
• Не ставить предохранитель выше номинала или жучок, может сгореть прибор, который предохранитель должен защитить от повышенного тока, и даже возгореться проводка;
• Если предохранитель сгорел второй раз и быстро, ищите короткое замыкание в цепи, за которую он отвечает;

На этом все, мои читатели, теперь вы знаете где и какой предохранительный блок g15 искать, когда у вас не работает какой-либо электроприбор. Если статья оказалась полезной, подпишитесь на блог и поделитесь ссылкой с друзьями. Удачной замены предохранителя и до новой встречи.

Трансмиссия

Снятие вилки сцепления Альфа Ромео 156Как поменять воздушный фильтр Альфа Ромео 156Замена датчика скорости Alfa Romeo 156Замена диска сцепления Alfa Romeo 156 своими рукамиКак заменить коробку передач Alfa Romeo 156Как поменять крестовину карданного вала Alfa Romeo 156Как поменять масло в коробке передач Alfa Romeo 156Как поменять масляный фильтр Альфа Ромео 156 своими рукамиКак заменить наружную гранату Альфа Ромео 156 своими рукамиКак снять педаль сцепления Альфа Ромео 156Как поменять привод спидометра Alfa Romeo 156 своими рукамиКак поменять пыльник внутреннего шруса Alfa Romeo 156Как заменить пыльник на гранате Альфа Ромео 156 своими рукамиКак поменять пыльник наружного шруса Alfa Romeo 156Как заменить рычаг переключения передач Alfa Romeo 156Замена салонного фильтра Alfa Romeo 156 своими рукамиКак заменить сальник заднего моста Альфа Ромео 156Поменять сальник коробки передач Альфа Ромео 156 своими рукамиРемонт сальника кпп Альфа Ромео 156Поменять сальник полуоси Alfa Romeo 156 своими рукамиКак заменить сальник привода Alfa Romeo 156 своими рукамиКак заменить сальник редуктора Alfa Romeo 156 своими рукамиПоменять топливный фильтр Альфа Ромео 156Установка троса сцепления Альфа Ромео 156Как заменить фильтр акпп Alfa Romeo 156 своими рукамиЗамена фильтра двигателя Альфа Ромео 156 своими рукамиПоменять фильтр кондиционера Альфа Ромео 156 своими рукамиКак снять цилиндр сцепления Альфа Ромео 156

Замена предохранителей на Nissan Almera N16

Подготовительный этап:

• Отвертка с плоским наконечником;
• Пластиковая лопатка;
• Пинцет для извлечения модулей;
• Дополнительное освещение по мере необходимости;
• Набор новых модулей, реле – коммутаторов.

Последовательность действий при замене предохранителей в салоне:

• Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз;
• Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок;
• Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера. Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка;
• Вставляем новый предохранитель, проверяем оборудование.

Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

Замена предохранителей в моторном отсеке Ниссан Альмера N16:

• Останавливаем двигатель, открываем капот;
• В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе.

Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне. После чего провести замену.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Самый расходный элемент

Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за работу прикуривателя отвечает элемент под номером 22. На самом деле, этот оказывается самым «проблемным», поскольку и ломается чаще всего. Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания самых различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки (последние, правда, работают при помощи специальных преобразователей).

Прикуриватель Ниссан Альмера н16

Вариантов поломки тут два — или придется ставить нового «защитника» (это еще будет считаться «малыми жертвами»), или уже менять сам прикуриватель

Важно сделать это правильно

Процесс замены как в салонном, так и моторном варианте будет аналогичным. Можно рассмотреть процесс замены салонного варианта:

1. Открывается капот и отключается аккумулятор.
2. Следом снимается крышка от элемента, где находится сам блок.
3. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.
4. Извлечь при помощи щипцов, если такой все же найден.
5. Установить новый и собрать в обратном порядке.
6. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя:

Полная расшифровка реле и предохранителей

Назначение	Предохра­нитель	Номинал, А
Правая фара дальнего света	F14	10
Левая фара дальнего света	F15	10
Правая фара ближнего света	F14	15
Левая фара ближнего света	F12	15
Противотуманные фары	F13	15
Фары заднего хода	F30	7,5
Третий стоп-сигнал	F35	10
Плафон освещения салона передний/задний	F37	10
Передний плафон освещения салона	F39	7,5
Указатели поворотов	F49	10
Фонари аварийной сигнали­зации	F53	10
Электронный блок управления в моторном отсеке	F70 (MEGA­FUSE)	150
Электронный блок управления передней панели	F71	70
Электронный блок управления свечей предпускового на­каливания	F73	60
Электронный блок управления багажника	F01 (MEGA­FUSE)	70
Электронный блок управления передней панели	F01 (MEGA­FUSE)	70
Электровентилятор конди­ционера	F02 (MAXI­FUSE)	40
Блокировка электроусилителя руля	F03 (MAXI­FUSE)	20
Блок системы торможения (насос)	F04 (MAXI­FUSE)	40
Блок системы торможения (электроклапан)	F05 (MAXI­FUSE)	40
Электровентилятор радиато­ра (малая скорость)	F06 (MAXI­FUSE)	40
Электровентилятор радиато­ра (большая скорость)	F07 (MAXI­FUSE)	50
Омыватели фар	F09	20
Звуковой сигнал	F10	15
Вторичные цепи электронной системы впрыска	F11	15
Выключатель всех приборов электронной системы впрыска	F16	7,5
Первичные цепи электронной системы впрыска	F17	10
Электронный блок контроля двигателя	F18	15
Компрессор кондиционера	F19	7,5
Обогрев ветрового стекла	F20	20
Питание топливного насоса	F21	20
Катушка зажигания/ инжекторы (бензиновые версии)	F22	15
Первичные цепи электронной системы впрыска (дизельные версии)	F22	20
Питание магнитолы/системы радионавигации	F23	15
Блок Bady Computer/ Катушка реле омывателя фар	F31	7,5
Блок двери водителя/блок двери пассажира/замок за­жигания	F32	15
Левый задний стеклоподъ­емник	F33	20
Правый задний стеклоподъ­емник	F34	20
Датчик наличия воды в ди­зельном фильтре	F35	7,5
Выключатель фар стоп- сигнала/панель приборов на центральной консоли	F35	7,5
Круиз-контроль	F35	7,5
Датчик ABS		7,5
Питание электронного блока багажника/ электронного бло­ка передней двери	F36	20
Блок управления щитка при­боров	F37	10
Электронный блок передних фонарей/ питание электронно­го блока газоразрядных ламп (биксе­нон) (если предусмотрено)	F37	10
Блокировка моторедуктора, двигателя/разблокировка, багажника	F38	15
Диагностический разъем системы EOBD	F39	10
Электронный блок контроля давления в шинах	F39	10
Разводка для мобильного телефона	F39	10
Электронный блок звукового сигнала (если предусмотрено)	F39	10
Кондиционер	F39	10
Заднее стекло с обогревом	F40	30
Обогреватель жиклеров стеколоомывателей заднего стекла	F41	7,5
Оттаивание зеркал с обо­гревом	F41	7,5
Питание электронного блока тормозов (ABS/VDC)/электронного блока угла поворота рулевого колеса/ датчик отклонения от курса	F42	7,5
Очиститель/ омыватель стекол	F43	30
Передний прикуриватель на центральной панели	F44	10
Электронный блок открываю­щегося люка (шторки)	F45	20
Открывающийся люк	F46	20
Левый передний стеклоподъ­емник	F47	20
Правый передний стеклоподъемник/электронный блок управления двери со стороны пассажира	F48	30
Система навигации	F49	7,5
Электронный блок датчика дождя	F49	7,5
Электронный блок руля	F49	7,5
Открывающийся люк	F49	7,5
Панель органов управления	F49	7,5
Электронный блок волюме­трической сигнализации	F49	7,5
Электронный блок датчиков парковки	F49	7,5
Щиток органов управления на центральном туннеле	F49	7,5
Подсветка органов управле­ния передних сидений	F49	7,5
Цепи на лобовом стекле	F49	7,5
Разводка для мобильного телефона	F49	7,5
Кнопка START/STOP	F49	7,5
Подушки безопасности	F50	7,5
Электронный блок контроля давления в шинах	F51	7,5
Разводка для магнитолы	F51	7,5
Очиститель/омыватель заднего стекла	F52	15
Задний прикуриватель	F52	15
Электронный блок щитка приборов	F53	10
Усилитель магнитолы с DSP	F54	30
Привод регулировки переднего левого сиденья	F56	25
Обогреватель переднего левого сиденья	F57	7,5
Привод регулировки передне­го правого сиденья	F60	25
Усилитель на задней полке багажника	F61	15
Обогреватель переднего правого сиденья	F67	7,5
Резервный предохранитель	F58	—
Резервный предохранитель	F59	—
Резервный предохранитель	F62	—
Резервный предохранитель	F63	—
Резервный предохранитель	F64	—
Резервный предохранитель	F66	—
Резервный предохранитель	F68	—
Резервный предохранитель	F69	—
Резервный предохранитель	F77	—
Резервный предохранитель	F78	—
Резервный предохранитель	F79	—
Резервный предохранитель	F80	—

Двигатель

• Как поменять антифриз Альфа Ромео 156 своими руками
• Ремонт бензонасоса Альфа Ромео 156 своими руками
• Установка блока управления двигателем Alfa Romeo 156
• Как заменить водяной насос Альфа Ромео 156
• Снять впускной коллектор Alfa Romeo 156
• Как заменить втулку на стартере Альфа Ромео 156
• Как заменить втулку шатуна Alfa Romeo 156 своими руками
• Как снять выпускной коллектор Альфа Ромео 156
• Как поменять гидрокомпенсаторы Альфа Ромео 156 своими руками
• Заменить головку блока цилиндров Альфа Ромео 156
• Поменять датчик давления масла Alfa Romeo 156
• Заменить датчик детонации Альфа Ромео 156
• Поменять датчик кислорода Alfa Romeo 156
• Как поменять датчик коленвала Альфа Ромео 156
• Заменить датчик массового расхода воздуха Альфа Ромео 156
• Как поменять датчик охлаждающей жидкости Alfa Romeo 156
• Как заменить датчик распредвала Alfa Romeo 156
• Заменить датчик температуры Альфа Ромео 156
• Как поменять датчик уровня топлива Alfa Romeo 156 своими руками
• Как поменять датчик холостого хода Альфа Ромео 156
• Ремонт дмрв Альфа Ромео 156 своими руками
• Как снять клапанную крышку Альфа Ромео 156
• Как поменять компрессор кондиционера Alfa Romeo 156 своими руками
• Как заменить кран отопителя Альфа Ромео 156
• Как снять крышку двигателя Alfa Romeo 156
• Замена масла в акпп Alfa Romeo 156 своими руками
• Как поменять масло в двигателе Alfa Romeo 156
• Поменять маслосъемные колпачки Alfa Romeo 156
• Заменить маслосъемные кольца Alfa Romeo 156
• Как поменять масляный насос Alfa Romeo 156
• Установка направляющих втулок клапанов Alfa Romeo 156 своими руками
• Как поменять натяжитель цепи грм Alfa Romeo 156
• Как поменять натяжной ролик ремня генератора Альфа Ромео 156
• Ремонт опор двигателя Альфа Ромео 156
• Замена охлаждающей жидкости Alfa Romeo 156
• Установка подушек двигателя Альфа Ромео 156
• Ремонт подшипника коленвала Alfa Romeo 156 своими руками
• Замена помпы Alfa Romeo 156
• Как поменять поршневые кольца Alfa Romeo 156 своими руками
• Как поменять прокладку гбц Альфа Ромео 156 своими руками
• Ремонт прокладки головки блока цилиндров Alfa Romeo 156
• Как заменить прокладку клапанной крышки Alfa Romeo 156
• Как поменять прокладку коллектора Альфа Ромео 156 своими руками
• Ремонт радиатора кондиционера Альфа Ромео 156
• Как заменить радиатор печки Alfa Romeo 156
• Ремонт распредвала Альфа Ромео 156 своими руками
• Как поменять расширительный бачок Alfa Romeo 156
• Как заменить ремень генератора Альфа Ромео 156
• Как поменять ремень грм Alfa Romeo 156
• Замена ремня кондиционера Alfa Romeo 156
• Как заменить сальник двигателя Alfa Romeo 156
• Как поменять сальник коленвала Alfa Romeo 156
• Ремонт сальника распредвала Альфа Ромео 156
• Как заменить сальники клапанов Alfa Romeo 156 своими руками
• Как поменять стартер Альфа Ромео 156
• Как заменить термостат Альфа Ромео 156
• Замена топливного насоса Alfa Romeo 156 своими руками
• Как заменить цепь грм Альфа Ромео 156
• Замена шкива коленвала Альфа Ромео 156

Трансмиссия

• Как снять вилку сцепления Альфа Ромео 156
• Как заменить воздушный фильтр Альфа Ромео 156
• Поменять датчик скорости Alfa Romeo 156
• Замена диска сцепления Альфа Ромео 156
• Как заменить коробку передач Альфа Ромео 156
• Ремонт крестовины карданного вала Alfa Romeo 156
• Поменять масло в коробке передач Alfa Romeo 156
• Поменять масляный фильтр Альфа Ромео 156
• Как заменить наружную гранату Alfa Romeo 156
• Как снять педаль сцепления Альфа Ромео 156
• Как поменять привод спидометра Alfa Romeo 156
• Как поменять пыльник внутреннего шруса Альфа Ромео 156
• Замена пыльника на гранате Альфа Ромео 156
• Заменить пыльник наружного шруса Альфа Ромео 156 своими руками
• Как заменить рычаг переключения передач Alfa Romeo 156
• Как поменять салонный фильтр Альфа Ромео 156 своими руками
• Как заменить сальник заднего моста Альфа Ромео 156
• Заменить сальник коробки передач Alfa Romeo 156
• Замена сальника кпп Альфа Ромео 156
• Заменить сальник полуоси Alfa Romeo 156 своими руками
• Поменять сальник привода Alfa Romeo 156
• Установка сальника редуктора Alfa Romeo 156
• Как поменять топливный фильтр Alfa Romeo 156 своими руками
• Как поменять трос сцепления Alfa Romeo 156
• Как поменять фильтр акпп Альфа Ромео 156
• Поменять фильтр двигателя Альфа Ромео 156
• Как заменить фильтр кондиционера Альфа Ромео 156
• Как снять цилиндр сцепления Alfa Romeo 156
