Схема предохранителей пежо 806

Блок предохранителей и реле возле сиденья пассажира Пежо Боксер

Возле сиденья переднего пассажира в стойке есть блок предохранителей.

Схема блока (Вариант 1)

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема блока (Вариант 2)

Описание

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Руководство Пежо 206 ремонт и техобслуживание, эксплуатация

Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.

В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.

Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).

Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.

Эксплуатация Peugeot 806 1994-2001 г.в. Основные неисправности и болячки

В процессе ремонтных работ в наш автосервис часто заезжают автомобили французского концерна Пежо. В данном обзоре мы расскажем про эксплуатацию Peugeot 806 2.0HDI с пятиступенчатой механической коробкой передач.

Самым распространённым универсалом повышенной вместимости французского автопрома на сегодняшний день можно смело назвать Peugeot 806, выпускавшийся с 1994 по 2001 годы на родине во Франции.

У Пежо 806, кстати, были близнецы Citroen Evasion, Fiat Ulysse и  Lancia Zeta, а так же построенные на их базе грузовички Jumpy, Scudo и Expert. Хотя это, в принципе, всё одна и та же машина, но всё равно в каждой имеются свои особенности и недостатки. Сегодня мы поговорим именно о Peugeot 806 с двигателем 2.0HDI мощностью 80 кВт (109 л.с.). Сразу хочется отметить высокий уровень надёжности и довольно долговечные узлы и механизмы. Трансформируемый салон очень просторный, комфортный, удобный и уютный, обеспечивающий отличную обзорность.

Проблемы блока комфорта и их устранение

Наиболее частой причиной неисправности освещения, открывания и закрывания стекол и дверей, замков и других элементов являются заржавевшие или подгоревшие (залипающие) контакты реле блока комфорта. Обычно они портятся из-за попадания влаги на провода и блок комфорта.

При оставлении на месте неисправного прибора или его удалении функции комфорта перестают осуществляться. Многие автовладельцы из-за высокой цены и сложности привязки новых блоков стремятся купить блок, бывший в употреблении, или пытаются отремонтировать старый.

Ремонт заключается в перепайке, так как блок комфорта — это схема, и если не работает, значит, что-то отвалилось, сгорело или покрылось коррозией. Перед началом ремонта, необходимо выяснить, какое сломано реле. В большинстве автомобилей блок комфорта расположен под сиденьем водителя.

Чтобы достать блок, надо:

В некоторых моделях машин сиденье снимать не требуется. Можно просто отодвинуть сидение водителя до упора, снять кожух у ручки открывания капота и пластмассовую площадку под ногами (открутив гайку). Затем в проеме водительской двери снять пластмассовый порожек и загнуть коврик в сторону пассажира.

Под ним находится толстый жгут проводов, идущий к блоку комфорта (черной коробке). Провода обернуты тряпочной изолентой. В том месте, где нарушена спайка, изолента будет позеленевшей из-за окисления.

Чтобы выявить все повреждения, надо перебрать проводку, идущую к блоку комфорта. Для этого можно прибегнуть к помощи электрика. Он прозвонит проводку мультиметром, чтобы определить, какой контакт неисправен. Далее, касаясь контакта одним щупом, а другим разъема блока, надо поставить тестер на прозвонку.

Так можно определить к какому реле он подойдет. Это экономичный и легкий вариант. Можно воспользоваться трудоемким, но более надежным способом. Для этого надо вынуть блок из автомобиля, разобрать его и по очереди выпаять реле, проверяя, в каком месте находится плохой контакт. Затем проверить сопротивление на контактах реле во включенном и выключенном состоянии.

Если выявится даже совсем маленькое сопротивление, контакты подгорели, и поэтому на них падает напряжение. После того как будет выявлено неисправное реле, останется его только заменить и припаять. Если вы не умеете пользоваться паяльником, незнакомы с основными понятиями в электронике, лучше обратиться в мастерскую.

Иногда бывает достаточно почистить контакты реле мелкой наждачкой и очистить wd-40.

Описание для 2-ого поколения

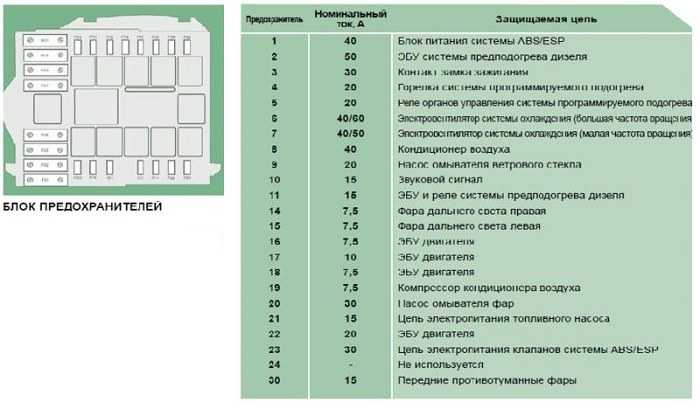

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Где искать датчик включения вентилятора на Пежо 206

Похоже, что осталась действительно одна единственная причина такой досадной поломки. Благодаря наличию этого датчика, информация о температуре внутри двигателя передаётся на приборную панель. Кроме того, если значение выше нормы, то электрический импульс приводит в действие вентилятор.

Принцип работы устройства и местонахождения

Расположение термостата на Пежо 206.

Когда температура на приборной панели не повышается, вентилятор не включается, а двигатель все равно закипает, то причина понятна. Попробуем её устранить. Процедура несложная, как и само место нахождения. Понадобиться открыть капот. С правой стороны к двигателю крепится корпус термостата.

Процесс замены

Датчик находится под капотом на корпусе термостата.

Достаточно обычного гаечного ключа, чтобы при его помощи выкрутить устройство и заменить новым. Все что понадобится – вначале отсоединить клемму разъёма электрических контактов, а после окончания работ – установить её в исходное положение.

Пежо 806

15 лет на сайте пользователь #65128

хочу преобрести обязательно дизеля

2 ) расход топлива с этими движками на сколько калеблется литров

3 ) машина с каким двиготелем будет более экономична в ремонте

4)почему ситроен эвазьон выставляют дешевле если говорят что с пежо 806 они типа одинаковы

5) может стоит взять эвазьон

16 лет на сайте пользователь #34722

1. только дизель и желательно 2.1 Тд- отличный двигатель! бензиновый замучаешься кормить

2. 2.1 Тд я думаю в городе будет 9-10 брать, а насчет 2.0бенз. под 13

3. бензинки дешевле, но ты покупай машину чтобы ездить а не ремонтировать

4. одинаковы. а разве они дешевле? вот фиат улисс дешевле, хотя он тоже самое. но это наверно потому что ФИАТ. я бы брал или 806 или эвазьон, к PSA доверия больше, хотя все на одном заводе собирались. ХЗ

5. стоит! если будет хороший бери!

6. нууу. климат очень приятная вещь, особенно когда за бортом +34, а ты ставишь 22, так потом и вылазить из машины не хочется! а круиз? тоже самое в принципе, если ездишь далеко и по хорошим дорогам. но если бюджет ограничен, то смысла переплачивать нет

ps а вообще те надо было в «выбор авто» идти. наверняка карточку дадут!

17 лет на сайте пользователь #16267

10 л. в городе. 2.0 16 клапанов

можно, как и Фиат. Я, когда покупал, тоже от Фиата отпирался, взял Эвазион. Сейчас, при здравом рассуждении (у тестя Фиат) никакой разницы, даже по дизайну не вижу.

19 лет на сайте пользователь #5261

10 л. в городе. 2.0 16 клапанов

13 лет на сайте пользователь #116038

хочу преобрести обязательно дизеля

2 ) расход топлива с этими движками на сколько калеблется литров

3 ) машина с каким двиготелем будет более экономична в ремонте

4)почему ситроен эвазьон выставляют дешевле если говорят что с пежо 806 они типа одинаковы

5) может стоит взять эвазьон

расход 2.1 двигла на скорости 140 км в час 12 литров соляры.

учитывая то че все дизиля с таким пробегом к нам попадают, то замена сальника неизбежна.

турбина на 1.9 двигло бушная 350 баков, на 2.1 250 баков навалом. За турбиной 1.9 мне пришлось в польшу ездить.

Эвазион тот же самый автомобиль, дешевле будет на тышу. У меня были пежо и эвазион обое, был улис 2.0 ХДИ.

Эвазион и Пежо делает один и тот же завод, полный аналог. Долько за марку не переплачиваешь.

НО у эвазиона чип и ключ работают по другому, у Пежо совсем не так.

Улис отличается только итальянской сборкой, будет стоить дешевле Эвазиона, но наваротов в нем будет больше всех за те же деньги.

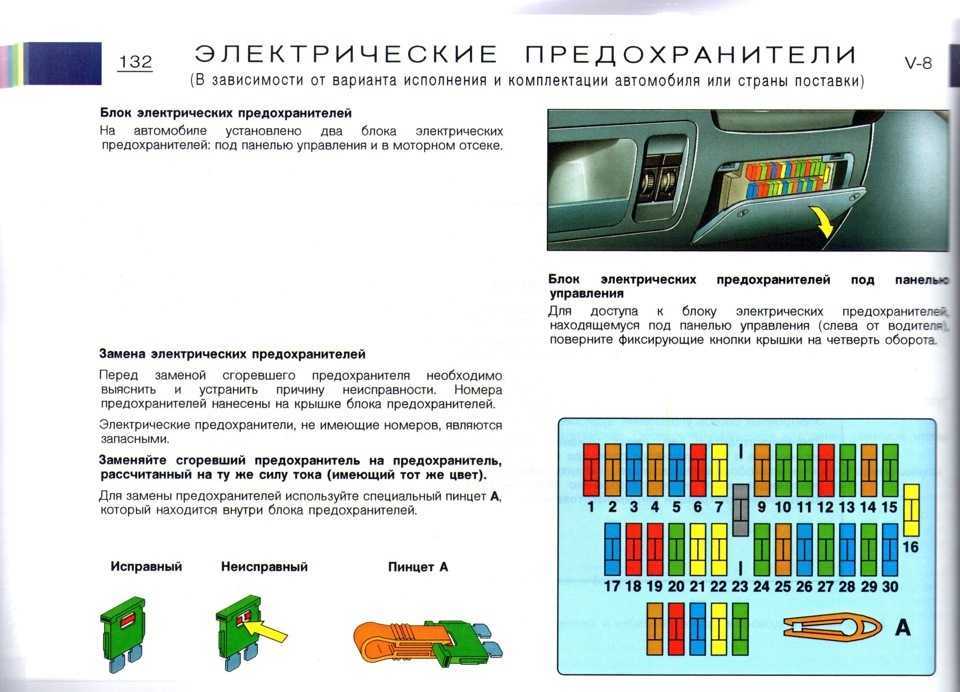

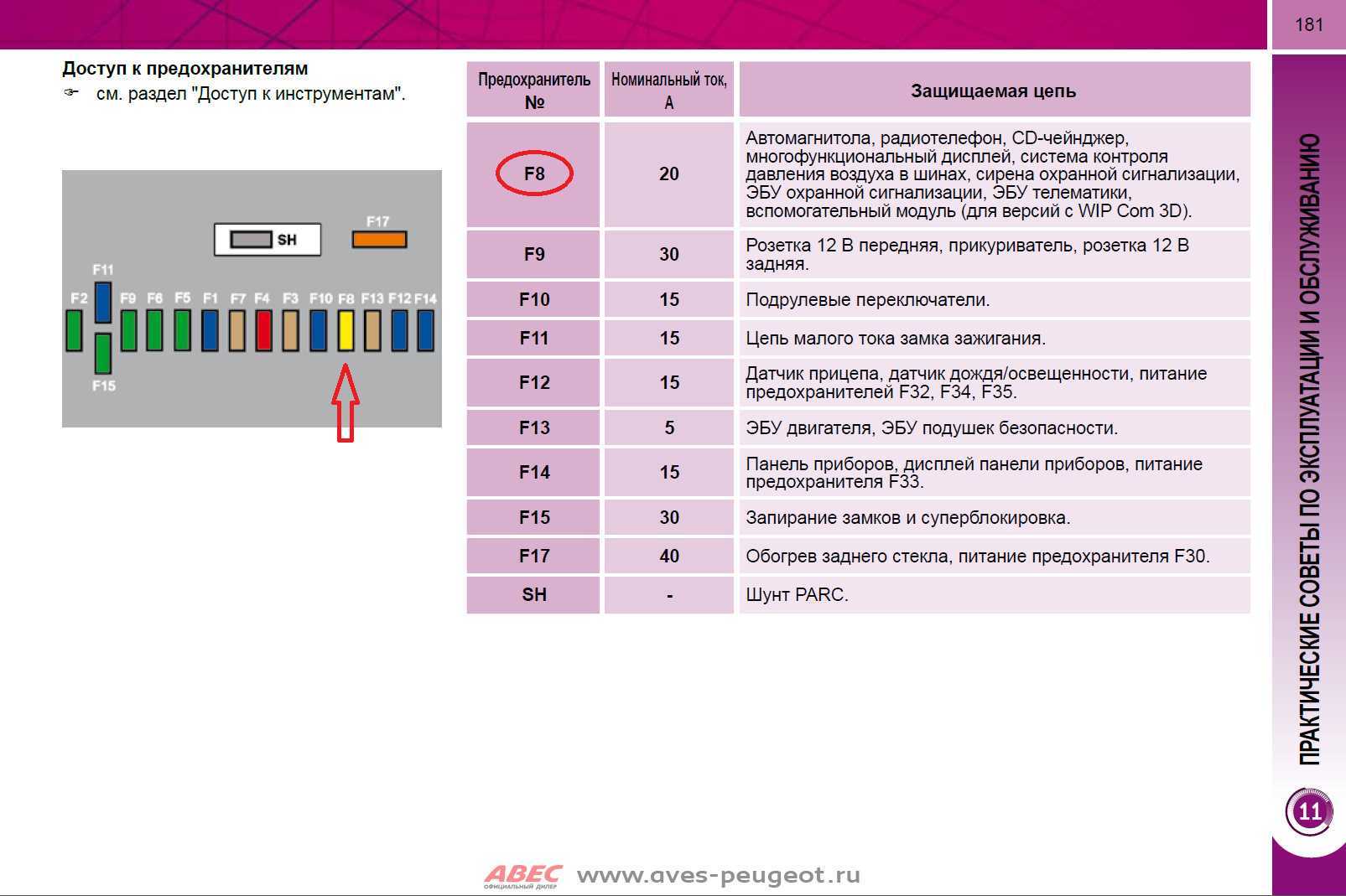

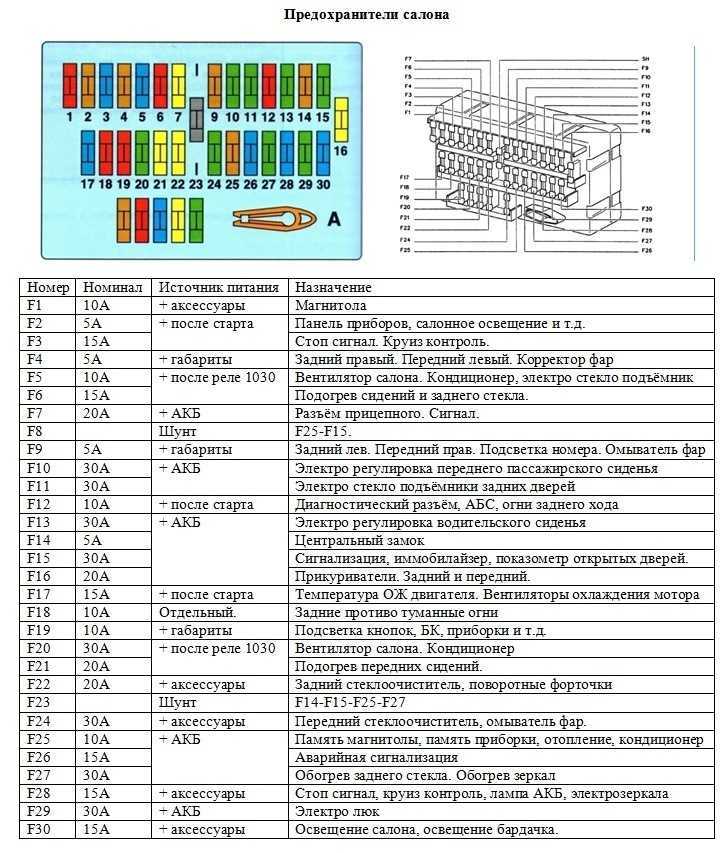

Блок с предохранителями в салоне

Он расположен под панелью приборов с левой стороны. Что получить доступ надо снять с фиксаторов крышку, потянув за её верхнюю часть и только потом полностью достать.

Фото – схема

Обозначение

1. 15 A Очиститель заднего стекла
2. Свободен.
3. 5 A ЭБУ подушек безопасности и пиротехнические натяжители.
4. 10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
5. 30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
6. 30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
7. 5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
8. 20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
9. 30 A Розетка 12 В передняя, розетка 12 В задняя (SW).
10. 15 A Свободен.
11. 15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
12. 15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
13. 5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
14. 15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система “свободные руки”, ЭБУ парктроника, подушки безопасности.
15. 30 A Запирание замков.
16. Свободен
17. 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
18. SH – Шунт PARC.

Отдельно находятся: G39 – 20 A Свободен и G40 – 20 A Обогрев сидений водителя и пассажира.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Блок с предохранителями в салоне

Он находится в напели приборов, за защитной крышкой. Сбоку и снизу могут быть расположены некоторые элементы реле (на рисунке 1 и 2).

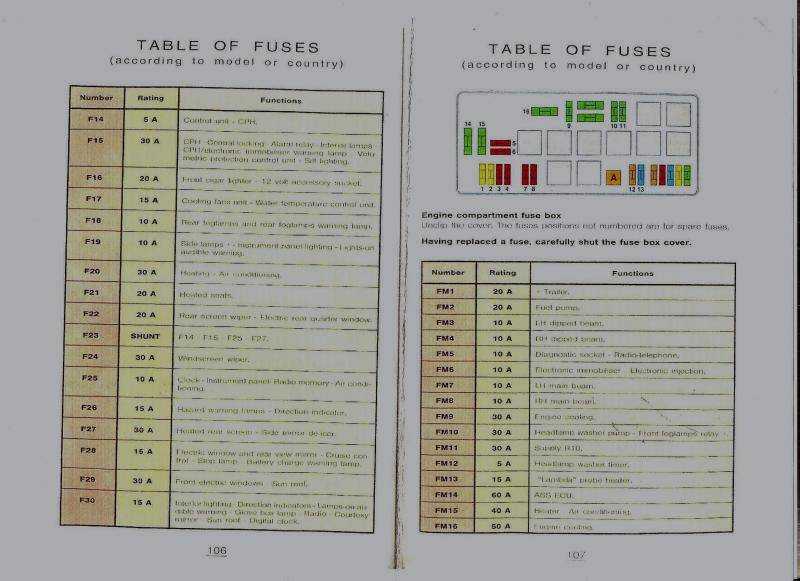

Фото — схема блока

Расшифровка

p, blockquote 15,0,0,0,0 —>

• F1 10 A Автомагнитола (питание)
• F2 5 A + после замка зажигания, Датчик скорости, Центральный блок защиты салона, Сигнализаторы на приборной панели
• F3 15 A Фонарь стоп-сигнала, Круиз-контроль
• F4 10 A Правый задний фонарь, Левый передний габаритный фонарь, Регулировка фар
• F5 15 A Кондиционер воздуха, Передние стекло подъёмники, Вентилятор климатической установки, Датчик давления
• F6 15 A Заднее обогреваемое стекло и обогреваемые сиденья
• F7 20 A Звуковой сигнал
• F8 ШУНТ —
• F9 5 A Омыватели фар, Правый передний габаритный фонарь, Освещение номерного знака, Левый задний фонарь
• F10 30 A Регулировка сидения переднего пассажира
• F11 30 A Задние стеклоподъёники
• F12 10 A Компьютер АБС, Фонари заднего хода, Диагностический разъем, Автоматическая коробка передач
• F13 30 A Регулировка сидения водителя
• F14 5 A Центральный блок защиты салона (память)
• F15 30 A Центральный блок защиты салона, Центральный электрический замок, Плафоны
• F16 20 A Прикуриватель, Постоянный (+) от аккумуляторной батареи
• F16A 20 A Прикуриватель, + привода дополнительных потребителей электроэнергии
• F17 15 A Блок регулировки температуры охлаждающей жидкости, Группа вентиляторов охлаждения двигателя
• F18 10 A Противотуманный фонарь
• F19 10 A Подсветка приборной панели, Автомагнитола, Фонари габаритного освещения
• F20 30 A Кондиционер воздуха, Вентилятор климатической установки
• F21 20 A Сиденья с электрообогревом
• F22 20 A + Питания дополнительных потребителей электроэнергии, Не используется
• F23 ШУНТ F14 — F15 — F25 — F27
• F24 30 A Стеклоомыватель, Передний стеклоочиститель
• F25 10 A Кондиционер воздуха, Плафон, Память автомагнитолы, Цифровые часы
• F26 15 A Фонари аварийной сигнализации
• F27 30 A Заднее стекло с электрообогревом
• F28 15 A Электрические стеклоподъемники, Сигнализатор разряда аккумуляторной батареи
• F29 30 A Электрические стеклоподъемники
• F30 15 A Освещение салона, Фонари указателей поворота, Часы, Наружные зеркала с электрической регулировкой

p, blockquote 16,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/peugeot/806-predohraniteli-so-shemami.html

Блок с предохранителями в салоне

Он находится в напели приборов, за защитной крышкой. Сбоку и снизу могут быть расположены некоторые элементы реле (на рисунке 1 и 2).

Фото схема блока

Расшифровка

• F1 10 A Автомагнитола (питание)
• F2 5 A + после замка зажигания, Датчик скорости, Центральный блок защиты салона, Сигнализаторы на приборной панели
• F3 15 A Фонарь стоп-сигнала, Круиз-контроль
• F4 10 A Правый задний фонарь, Левый передний габаритный фонарь, Регулировка фар
• F5 15 A Кондиционер воздуха, Передние стекло подъёмники, Вентилятор климатической установки, Датчик давления
• F6 15 A Заднее обогреваемое стекло и обогреваемые сиденья
• F7 20 A Звуковой сигнал
• F8 ШУНТ —
• F9 5 A Омыватели фар, Правый передний габаритный фонарь, Освещение номерного знака, Левый задний фонарь
• F10 30 A Регулировка сидения переднего пассажира
• F11 30 A Задние стеклоподъёники
• F12 10 A Компьютер АБС, Фонари заднего хода, Диагностический разъем, Автоматическая коробка передач
• F13 30 A Регулировка сидения водителя
• F14 5 A Центральный блок защиты салона (память)
• F15 30 A Центральный блок защиты салона, Центральный электрический замок, Плафоны
• F16 20 A Прикуриватель, Постоянный (+) от аккумуляторной батареи
• F16A 20 A Прикуриватель, + привода дополнительных потребителей электроэнергии
• F17 15 A Блок регулировки температуры охлаждающей жидкости, Группа вентиляторов охлаждения двигателя
• F18 10 A Противотуманный фонарь
• F19 10 A Подсветка приборной панели, Автомагнитола, Фонари габаритного освещения
• F20 30 A Кондиционер воздуха, Вентилятор климатической установки
• F21 20 A Сиденья с электрообогревом
• F22 20 A + Питания дополнительных потребителей электроэнергии, Не используется
• F23 ШУНТ F14 — F15 — F25 — F27
• F24 30 A Стеклоомыватель, Передний стеклоочиститель
• F25 10 A Кондиционер воздуха, Плафон, Память автомагнитолы, Цифровые часы
• F26 15 A Фонари аварийной сигнализации
• F27 30 A Заднее стекло с электрообогревом
• F28 15 A Электрические стеклоподъемники, Сигнализатор разряда аккумуляторной батареи
• F29 30 A Электрические стеклоподъемники
• F30 15 A Освещение салона, Фонари указателей поворота, Часы, Наружные зеркала с электрической регулировкой
