Стоит ли заниматься ремонтом?
Иногда прикуриватель Chevrolet Lacetti можно восстановить. Подробнее о снятии и том, как отремонтировать прибор – в видео. Ниже представлена таблица с рекомендациями.
| Причина неисправности | Варианты решения |
| Плохой контакт | Подогнуть металлические фиксаторы внутри патрона. |
| Наличие окислов или ржавчины | Обработать надфилем контакты от налета. |
| Перегоревший предохранитель | Снятие элемента F19 и замена новым с номиналом 15 ампер. |
| Обрыв проводки | Проверить целостность проводов при помощи мультитестера, припаять или обновить оборванные кабели. |
| Расплавление шайбы | Снятие и замена новым устройством. |
| Выгорание металлической спирали | Замена. |
Источник
Моторный отсек
Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

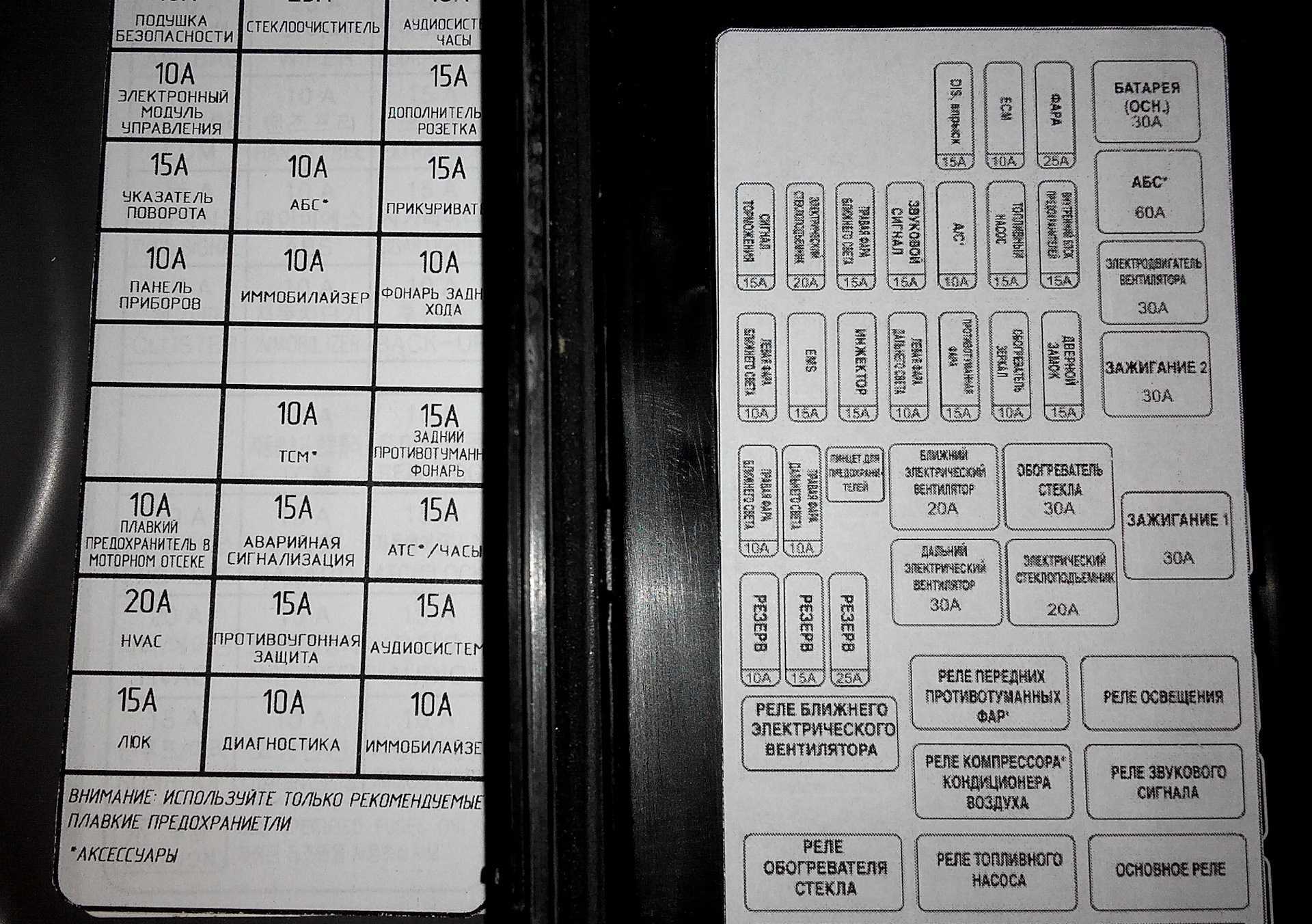

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.
Внутри выглядит так:

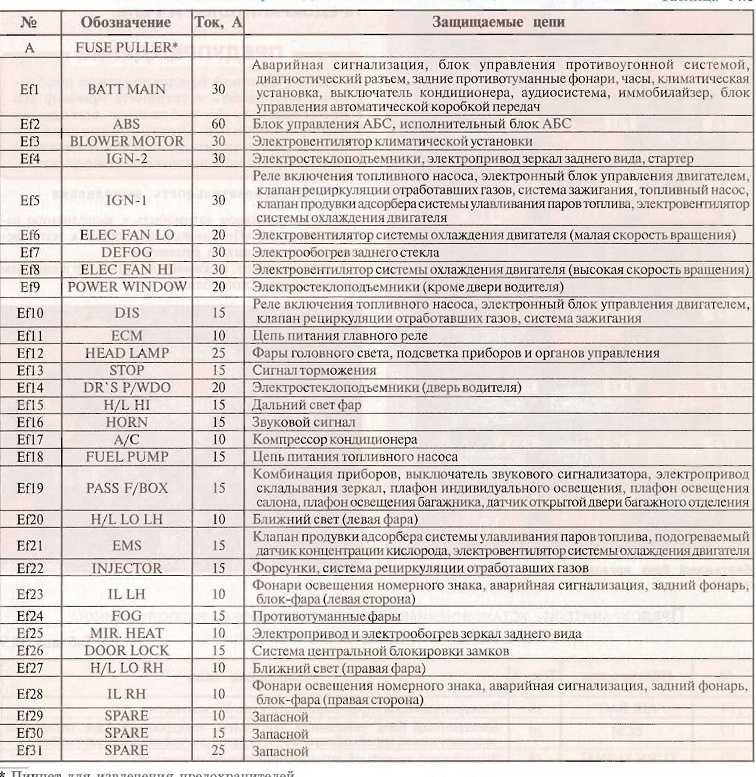

Расшифровка предохранителей моторного отсека

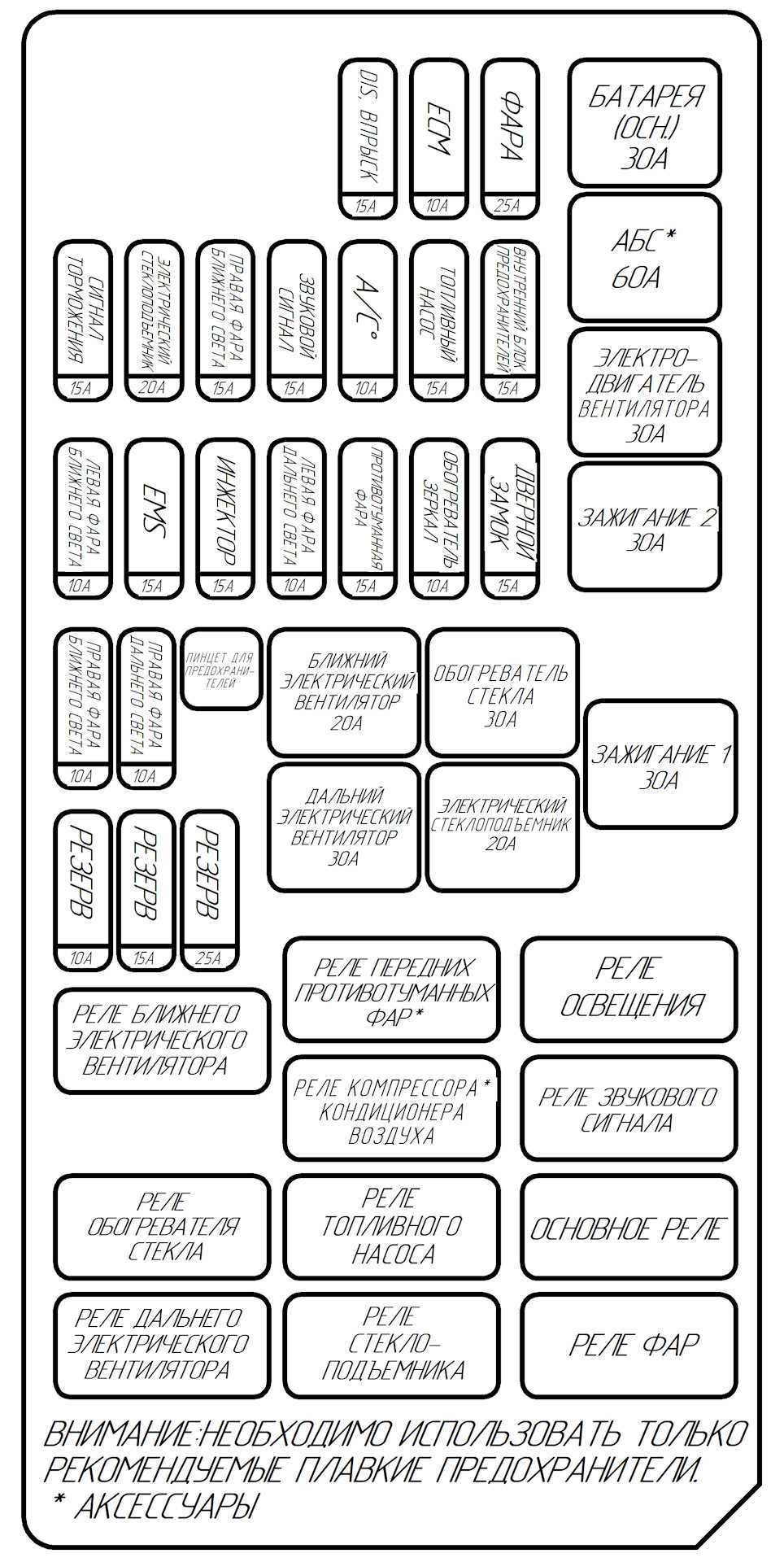

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.
| № | Обозначение | Мощность, A | За что отвечает |
| А — пинцет для извлечения предохранителей | FUSE PULLER* | ||
| Ef1 | ВАТТ MAIN | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| Ef2 | ABS | 60 | Блок управления АБС, исполнительный блок АБС |
| Ef3 | BLOWERMOTOR | 30 | Электровентилятор климатической установки |
| Ef4 | IGN-2 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| Ef5 | IGN-1 | 30 | Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| Ef6 | ELEC FAN LO | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| Ef7 | DEFOG | 30 | Электрообогрев заднего стекла |
| Ef8 | ELEC FAN HI | 30 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
| Ef9 | POWER WINDOW | 20 | Электростеклоподъемники (кроме двери водителя) |
| Ef10 | DIS | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| Ef11 | ECM | 10 | Цепь питания главного реле |
| Ef12 | HEADLAMP | 25 | Фары головного света, подсветка приборов и органов управления |
| Ef13 | STOP | 15 | Сигнал торможения |
| Ef14 | DR’S P/WDO | 20 | Элекгростеклоподьемники (дверь водителя) |
| Ef15 | H/L HI | 15 | Дальний свет фар |
| Ef16 | HORN | 15 | Звуковой сигнал |
| Ef17 | A/C | 10 | Компрессор кондиционера |
| Ef18 | FUEL PUMP | 15 | Цепь питания топливного насоса |
| Ef19 | PASS F/BOX | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника |
| Ef20 | H/L LO LH | 10 | Ближний свет (левая фара) |
| Ef21 | EMS | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя |
| Ef22 | INJECTOR | 15 | Форсунки, система рециркуляции отработавших газов |
| Ef23 | IL LH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| Ef24 | FOG | 15 | Противотуманные фары |
| Ef25 | MIR HEAT | 10 | Электропривод и электрообогрев зеркал заднего вида |
| Ef26 | DOOR LOCK | 15 | Система центральной блокировки замков |
| Ef27 | H/L LO RH | 10 | Ближний свет (правая фара) |
| Ef28 | IL RH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| Ef29 | SPARE | 10 | Не используется |
| Ef30 | SPARE | 15 | Не используется |
| Ef31 | SPARE | 25 | Не используется |

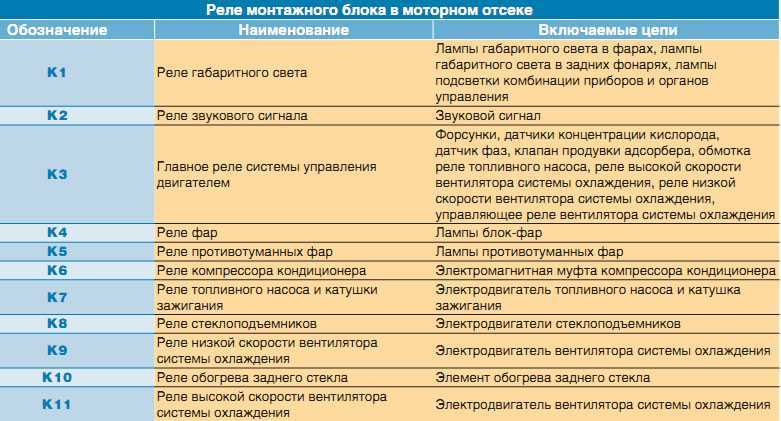

Расшифровка реле моторного отсека
Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.
Расшифровка:
| № | Обозначение | Артикул | За что отвечает |
| 1 | ILLUMINATION RELAY | 96190187 | Подсветка приборов и органов управления |
| 2 | HORN RELAY | 96190187 | Звуковой сигнал |
| 3 | MAIN RELAY | 96190189 | Главное реле/реле зажигания |
| 4 | HEAD LAMP RELAY | 96190189 | Блок-фары |
| 5 | FRT FOG RELAY | 96190187 | Противотуманные фары |
| 6 | A/C COMP RELAY | 96190187 | Муфта компрессора кондиционера |
| 7 | FUEL PUMP RELAY | 96190189 | Топливный насос, катушки зажигания |
| 8 | POWER WINDOW RELAY | 96190189 | Элекгростеклоподьемники |
| 9 | ELEC FAN LO RELAY | 96190189 | Элекгровентилятор системы охлаждения двигателя (малая скорость вращения) |
| 10 | DEFOG RELAY | 96190189 | Электрообогрев заднего стекла |
| 11 | ELEC FAN HI RELAY | 96190189 | Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения) |
Почему не работает печка на Шевроле Лачетти
Детали вентилятора отопителя в разборе.
Вентилятор печки – автомобильная электрическая деталь, которая разгоняет горячий воздух по воздуховодам, который нагревается радиатором отопителя. Так, выход из строя этого элемента, особенно зимой приведет к тому, что теряется комфорт вождения.
Диагностика
Для этого стоит понимать, какие конструктивные элементы влияют на работоспособность вентилятора:
- Предохранитель и реле.
- Кнопка включения.
- Проводка.
- ЭБУ.
- Вентилятор.
Таким образом, основные причины неисправности установлены, и можно приступить непосредственно к решению проблемы.
Методы устранения и ремонт
Многие автомобилисты на форумах пишут, что стоит заменить предохранитель и все снова начинает работать. Но, как показывает практика, не всегда все так просто, как кажется. Поэтому, рассмотрим разные варианты возникновения неисправности и методы решения.
Предохранитель и реле
Месторасположения монтажного блока.
Предохранители в монтажном блоке.
Маркировка предохранителей.
Распиновка по амперажу предохранителей в монтажном блоке.
Также, кроме замены предохранителя может понадобиться диагностика реле управления вентилятором. Реле располагается в перчаточном ящике. Замена проводится достаточно просто.
Реле печки.
Необходимо снять клемму-минус с АКБ и вынуть реле. Потом устанавливается новое и проводится диагностика работоспособности.
Схема замены реле управления отопителем.
Кнопка включения
Панель управления отопителем/кондиционером.
Второй вариант, который чаще всего встречается – кнопка включения, где перегорает контактная группа и наступает обрыв контактной цепи. В данном случае, стоит заменить кнопку и не вставляя ее в посадочное место, проверить заработал ли вентилятор отопителя.
Проводка
Еще одно частое заболевание именно на Лачетти, особенно последних поколений – обрыв проводки, который может возникать по разным причинам. Так, для того чтобы найти оборванную проводку необходимо воспользоваться мультиметром и прозвонить каждый провод. Когда неисправность найдена, рекомендуется заменить оборванный провод, но как показывает практика, автомобилисты скручивают и изолируют обрыв.
ЭБУ
В таком случае, необходимо проводить комплексную диагностику всех систем с помощью подключения к бортовому компьютеру. Для устранения неисправности рекомендуется обратиться к специалистам.
Вентилятор
Корпус моторчика вентилятора печки.
Последнее место, где может возникнуть неисправность становится непосредственно сам вентилятор отопителя. Так, причиной выхода из строя может стать короткое замыкание цепи, которое приведет к сгоранию обмотки вентилятора. В таком случае, необходимо заменить деталь на новую, потому что — перемотка обмотки намного дороже самой детали.
Предохранители шевроле лачетти (описание): характеристики и фото
Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.
Расположение и электросхема
Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.
С торца приборной панели
Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.
| № | Ампер | Назначение предохранителя или реле |
| F1 | 10 | предохранитель, отвечающий за состояние подушек безопасности |
| F2 | 10 | ЭБУ |
| F3 | 15 | аварийка |
| F4 | 10 | панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР |
| F5 | свободен | |
| F6 | 10 | кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники |
| F7 | 20 | отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера |
| F8 | 15 | управление зеркалами и люком |
| F9 | 25 | стеклоочистители |
| F10 | свободен | |
| F11 | 10 | ABS |
| F12 | 10 | иммобилайзер, сигнализатор дождя |
| F13 | 10 | автоматическая коробка передач |
| F14 | 15 | аварийка |
| F15 | 15 | сигнализация |
| F16 | 10 | разъем для диагностики |
| F17 | 10 | аудиосистема |
| F18 | 15 | розетка двенадцать вольт |
| F19 | 15 | прикуриватель |
| F20 | 10 | задний ход, датчик селектора автоматической трансмиссии, салонное освещение |
| F21 | 15 | задние противотуманки |
| F22 | 15 | автоматика кондиционера |
| F23 | 15 | аудиосистема |
| F24 | 10 | иммобилайзер |
Подкапотный блок
Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.
| № | Ампер | Назначение предохранителя или реле |
| Ef1 | 30 | аккумуляторная батарея |
| Ef2 | 60 | ABS |
| Ef3 | 30 | вентилятор системы отопления |
| Ef4 | 30 | система зажигания |
| Ef6 | 20 | охлаждение |
| Ef7 | 30 | обогрев заднего стекла |
| Ef8 | 30 | увеличенная скорость вентилятора радиатора |
| Ef9 | 20 | электростеклоподъемники (правая и задняя двери) |
| Ef10 | 15 | ЭБУ |
| Ef11 | 10 | основное реле, электронное управление двигателем |
| Ef12 | 25 | наружное оборудование, габаритные огни |
| Ef13 | 15 | стопы |
| Ef14 | 20 | электростеклоподъемник (дверь со стороны водителя) |
| Ef15 | 15 | дальний свет |
| Ef16 | 15 | звук, сирена |
| Ef17 | 10 | кондиционер |
| Ef18 | 15 | топливонасос |
| Ef19 | 15 | панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника |
| Ef20 | 10 | левая фара |
| Ef21 | 15 | ЭБУ, продувка адсорбера, охлаждение радиатора |
| Ef22 | 15 | насос подкачки бензина, клапан рециркуляции отработавших газов |
| Ef23 | 10 | левые габариты, освещения номера, предупреждающий сигнал |
| Ef24 | 15 | противотуманки |
| Ef25 | 10 | электропривод боковых зеркал |
| Ef26 | 15 | центральный замок |
| Ef27 | 10 | правая фара, ближний свет |
| Ef28 | 10 | правые габариты |
| Ef29 | 10 | запасной |
| Ef30 | 15 | запасной |
| Ef31 | 25 | запасной |
| К1 | реле подсветки панели приборов и главной консоли | |
| К2 | реле звука | |
| К3 | главное реле зажигания | |
| К4 | запасной | |
| К5 | реле противотуманок | |
| К6 | компрессор кондиционера | |
| К7 | насос подкачки бензина, катушка зажигания | |
| К8 | электростеклоподъемники | |
| К9 | низкая скорость работы вентилятора | |
| К10 | обогрев заднего стекла | |
| К11 | высокая скорость работы вентилятора радиатора |
Под приборной панелью
Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.
| № | Ампер | Назначение предохранителя или реле |
| 1 | реле-защита аккумуляторной батареи | |
| 2 | реле-прерыватель указателей поворотов | |
| 3 | реле-задние противотуманки | |
| 4 | реле-блокировка стартера |
Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.
Процесс снятия и замены
Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.
Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.
В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.
Видео «Замена предохранителя прикуривателя»
На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.
Салон

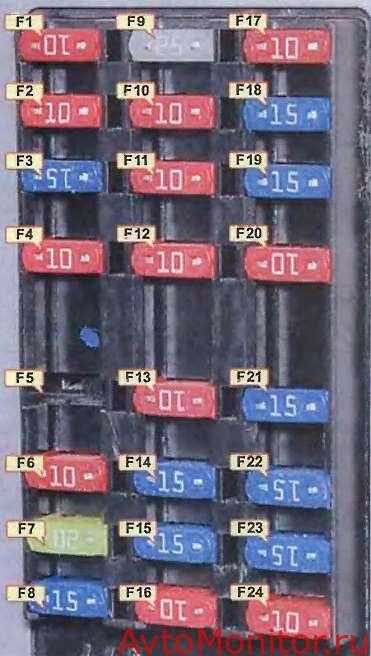

В салоне предохранители располагается с левого торца приборной панели. Для обеспечения доступа к плавким вставкам необходимо предварительно снять крышку.
Салонные реле располагаются на специальном кронштейне под панелью вблизи педалей. Для свободного доступа к ним необходимо снять нижнюю облицовку панели, предварительно выкрутив два самореза из отсека для мелочей и сняв рукоять для открытия капота.
Расшифровка предохранителей салона
| № | Обозначение | Мощность, A | За что отвечает |
| F1 | AIRBAG | 10 | ЭБУ подушками безопасности |
| F2 | ЕСМ | 10 | ЭБУ двигателем, ЭБУ автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | TURN SIGNAL | 15 | Выключатель аварийной сигнализации, указатели поворота |
| F4 | CLUSTER | 10 | Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | — | — | не используется |
| F6 | ENG FUSE | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света |
| F7 | HVAC | 20 | Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля* |
| F8 | SUNROOF | 15 | Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | WIPER | 25 | Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | HANDS FREE | 10 | |
| F11 | ABS | 10 | БУ АБС. исполнительный блок АБС |
| F12 | IMMOBILIZER | 10 | Иммобилайзер, ЭБУ противоугонной сигнализацией, датчик дождя |
| F13 | тем | 10 | Блок управления автоматической коробкой передач* |
| F14 | HAZARD | 15 | Выключатель аварийной сигнализации |
| F15 | ANTI-THEFT | 15 | ЭБУ противоугонной сигнализацией |
| F16 | DIAGNOSIS | 10 | Диагностический разъем |
| F17 | AUDIO/CLOCK | 10 | Аудиосистема, часы |
| F18 | EXTRA JACK | 15 | Дополнительная розетка |
| F19 | CIGAR LIGHTER | 15 | Предохранитель прикуривателя |
| F20 | BACK-UP | 10 | Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач |
| F21 | REAR FOG | 15 | Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | ATC/CLOCK | 15 | Часы, система климат-контроля, выключатель кондиционера* |
| F23 | AUDIO | 15 | Аудиосистема |
| F24 | IMMOBILIZER | 10 | Иммобилайзер |
Что делать, если не горит подсветка приборов
Расшифровка реле салона
В зависимости от модификации автомобиль дополнительно может содержать реле климат-контроля и принудительного головного освещения.
| № | Артикул | За что отвечает |
| 1 | нет данных | Блок управления системой защиты аккумуляторной батареи |
| 2 | 96312545 | Прерыватель указателей поворотов |
| 3 | 96344573 | Реле включения противотуманного света в задних фонарях |
| 4 | нет данных | Реле блокировки стартера (для автомобилей с автоматической коробкой передач) |
| — | 96190189 | Реле парковки/нейтрали |
| — | 96190189 | Реле вентилятора |
| — | 96190189 | Реле предупредительного света фар (дневные ходовые огни) |
