Предохранители и реле шевроле нива

Снятие блока для систем управления двигателем

Это наиболее сложная операция, поэтому она может занять много времени. Причиной тому служит то, что придется снять часть элементов машины, используя ключ на 10 и крестообразную отвертку.

Чтобы снять блок для систем управления двигателем, мы:

• Открываем крышку перчаточного ящика и избавляемся от ограничительных шнуров, отстегивая их.
• Избавляемся от двух саморезов внутри перчаточного ящика и винтов, крепящих облицовку в правой боковой части.
• Извлекаем семь саморезов, расположенных внутри ящика, и два из нижней части. Ящик извлекаем, колодку с лампы подсветки отключаем.
• Блок предохранителей и блок управления заметен в глубине приборной панели даже невооруженным взглядом. Предохранители защищает кожух, поэтому, чтобы получить к ним доступ, нужно извлечь гайку фиксации с помощью ключа на 10. На кожухе имеется схема с назначением и типом каждого элемента.
• Гайки, крепящие блок предохранителей, тоже снимаем с помощью ключа на 10.
• Блок (либо отдельные его вставки) заменяем, учитывая номиналы предохранителей. Проводим сборку в обратном порядке, возвращаем щиток на место.

Теперь проверим, работает ли механизм корректно. Для этого достаточно запустить ту систему, предохранитель которой перегорел.

Предохранители

F1 (5А)

• Лампы фонарей освещения номерного знака
• Лампы освещения приборов
• Контрольная лампа наружного освещения в комбинации приборов
• Подкапотная лампа
• Лампа дополнительного сигнала торможения
• Лампы габаритного света левого борта

F2 (7.5А)

• Лампа ближнего света (левая фара)
• Электрокорректор света фар
• Моторедуктор корректора

F3 (7.5А)

• Лампа дальнего света (левая блок-фара)
• Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

• Реле электростеклоподъемников
• Электростеклоподъемники

F6 (15А)

• До 2009 года:

  Блок управления блокировки замков дверей

• После 2009 года:

  Прикуриватель

F7 (20А)

• До 2009 года:
  • Прикуриватель
  • Реле звукового сигнала
  • Звуковой сигнал
• После 2009 года:
  • Реле звукового сигнала
  • Звуковой сигнал
  • Плафон освещения багажника

F8

• До 2009 года (20А):
  • Реле обогрева заднего стекла (контакты)
  • Элемент обогрева заднего стекла
• После 2009 года (25А):
  • Реле обогрева заднего стекла
  • Элемент обогрева заднего стекла
  • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

• До 2009 года:
  • Лампа освещения вещевого ящика
  • Реле очистителя ветрового стекла
  • Переключатель очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Реле фароочистителя (контакты)
  • Электродвигатели фароочистителей
  • Электродвигатель фароомывателя
• После 2009 года:
  • Выключатель обогрева стекла двери багажного отделения
  • Реле очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Насос омывателя ветрового стекла
  • Правый подрулевой переключатель
  • Лампа освещения вещевого ящика
  • Лампы света заднего хода

F10 (20А)

• До 2009 года:

  Резерв

• После 2009 года:

  Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

• Лампы задних габаритных огней
• Регулятор освещения приборов

F12 (7.5А)

• Лампа ближнего света (правая фара)
• Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

• Блок управления наружными зеркалами
• Электроприводы наружных зеркал заднего вида
• Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

• Плафон индивидуальной подсветки
• Контрольная лампа иммобилизатора
• Лампы стоп-сигнала
• Дополнительный сигнал торможения
• Плафон освещения салона

F18 (25А)

• До 2009 года:
  • Лампы света заднего хода
  • Электровентилятор отопителя
  • Электродвигатель омывателя ветрового стекла
  • Реле обогрева заднего стекла (обмотка)
  • Реле очистителя заднего стекла
  • Электродвигатель очистителя заднего стекла
  • Электродвигатель омывателя заднего стекла
  • Блок управления блокировкой дверей
• После 2009 года:
  • Переключатель электродвигателя отопителя
  • Электродвигатель отопителя

F19 (10А)

• До 2009 года:
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала
• После 2009 года:
  • Реле стартера
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

• До 2009 года:

  Задние противотуманные фонари

• После 2009 года:
  • Задние противотуманные фонари
  • Блок управления противоугонной системы (С 2009 года)

  Зуммер (С 2009 года)

• Лампы противотуманного света в задних фонарях
• Блок управления противоугонной системы (С 2009 года)
• Зуммер (С 2009 года)

K1

• До 2009 года:

  Реле контроля исправности ламп (вместо реле устанавливаются перемычки)

• После 2009 года:

  Реле очистителя ветрового стекла

K2

• До 2009 года:

  Реле очистителя ветрового стекла

• После 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

• До 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

• После 2009 года:

  Реле ближнего света фар

K4

• До 2009 года:

  Реле ближнего света фар

• После 2009 года:

  Реле дальнего света фар

K5

• До 2009 года:

  Реле дальнего света фар

• После 2009 года:

  Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

• До 2009 года:

  Дополнительное реле (Разгружает контакты выключателя зажигания)

• После 2009 года:

  Реле обогрева стекла двери багажного отделения

K7

Реле обогрева стекла двери багажного отделения

Устройство.

На данный момент большинство современных автомобилей уже не оборудуют свои автомобили прикуривателем. Они заменены стандартными USB разъемами, позволяющими подключать и заряжать различные устройства. В Шевроле Нива разъем представляет собой металлический цилиндрический корпус, с подключенным минусовым проводом, а в основании четыре лепестка, имеющие положительный заряд. Подключенный в гнездо прибор замыкает контакты и потребляет энергию от бортовой сети.

Для защиты гнезда используется два предохранителя. Один из нах расположен на самой розетке и представляет собой обычный плавкий предохранитель. Очень многие не подозревают о его наличии, тем не менее он наиболее чаще выходит из строя. Другой предохранитель прикуривателя Шевроле Нива расположен в монтажном блоке. На схеме он обозначен под индексом F6. Помимо этого, он обеспечивает защиту цепи звукового сигнала. В некоторых случаях устанавливался отдельный блок на 15 ампер, размещающийся в резервном слоте.

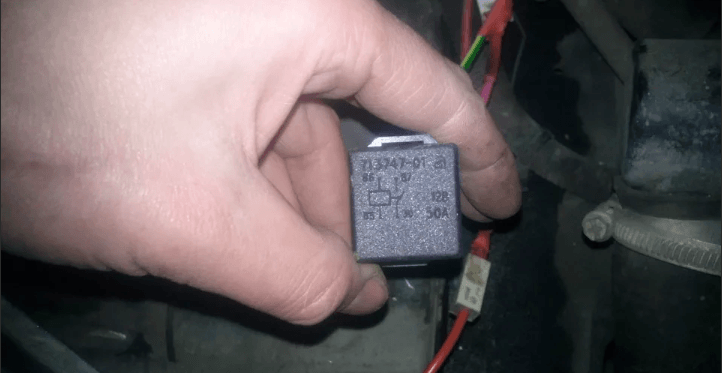

Проверка реле стартера на Шевроле Нива – пошаговая инструкция

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

• если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;
• если стартер работает, но мотор не запускается;
• если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

• провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
• провод черного цвета: минус, подключаемый к корпусу автомобиля;
• провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
2. Вынимается патрон прикуривателя.
3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

http://helping-auto.ru/vaz/chevrolet-niva/ne-rabotaet-prikurivatel-na-nive-shevrole/http://chevniva.ru/ne-rabotaet-prikurivatel/http://vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.htmlhttp://carfrance.ru/ne-rabotaet-prikurivatel-na-niva-chevrolet/http://expertniva.ru/elektrooborudovanie/menyaem-predohranitel-prikurivatelya-niva-shevrole.htmlhttp://chnivaremont.ru/elektrooborudovanie/prikurivatel-nivy-chevrole.html

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

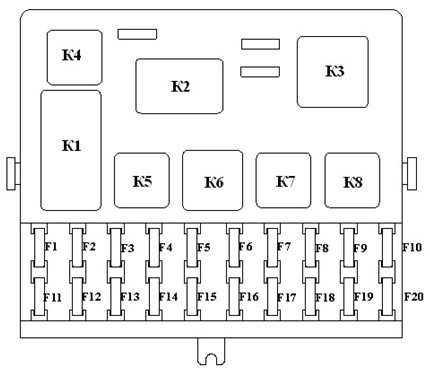

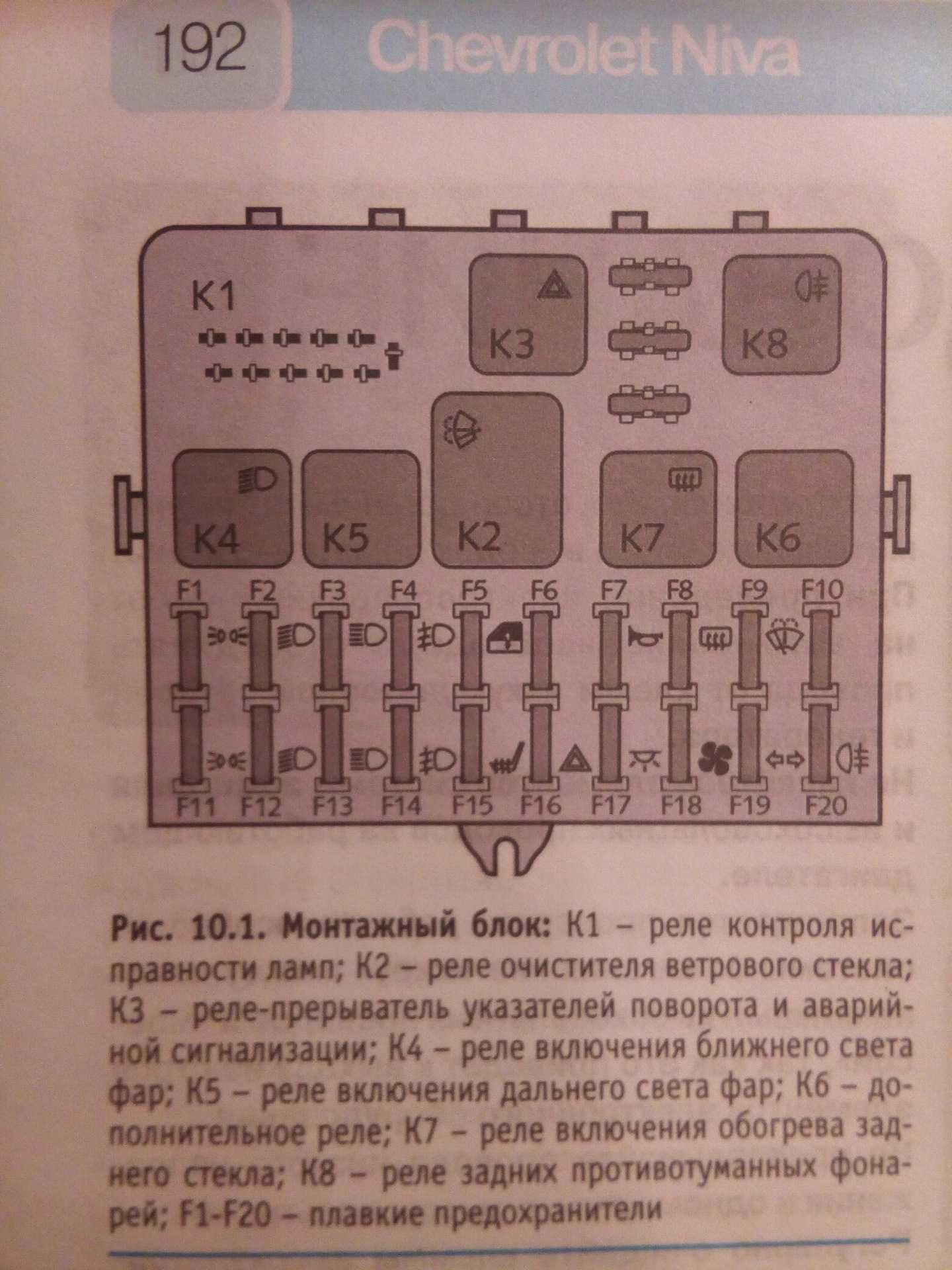

Рис. 1. Монтажный блок

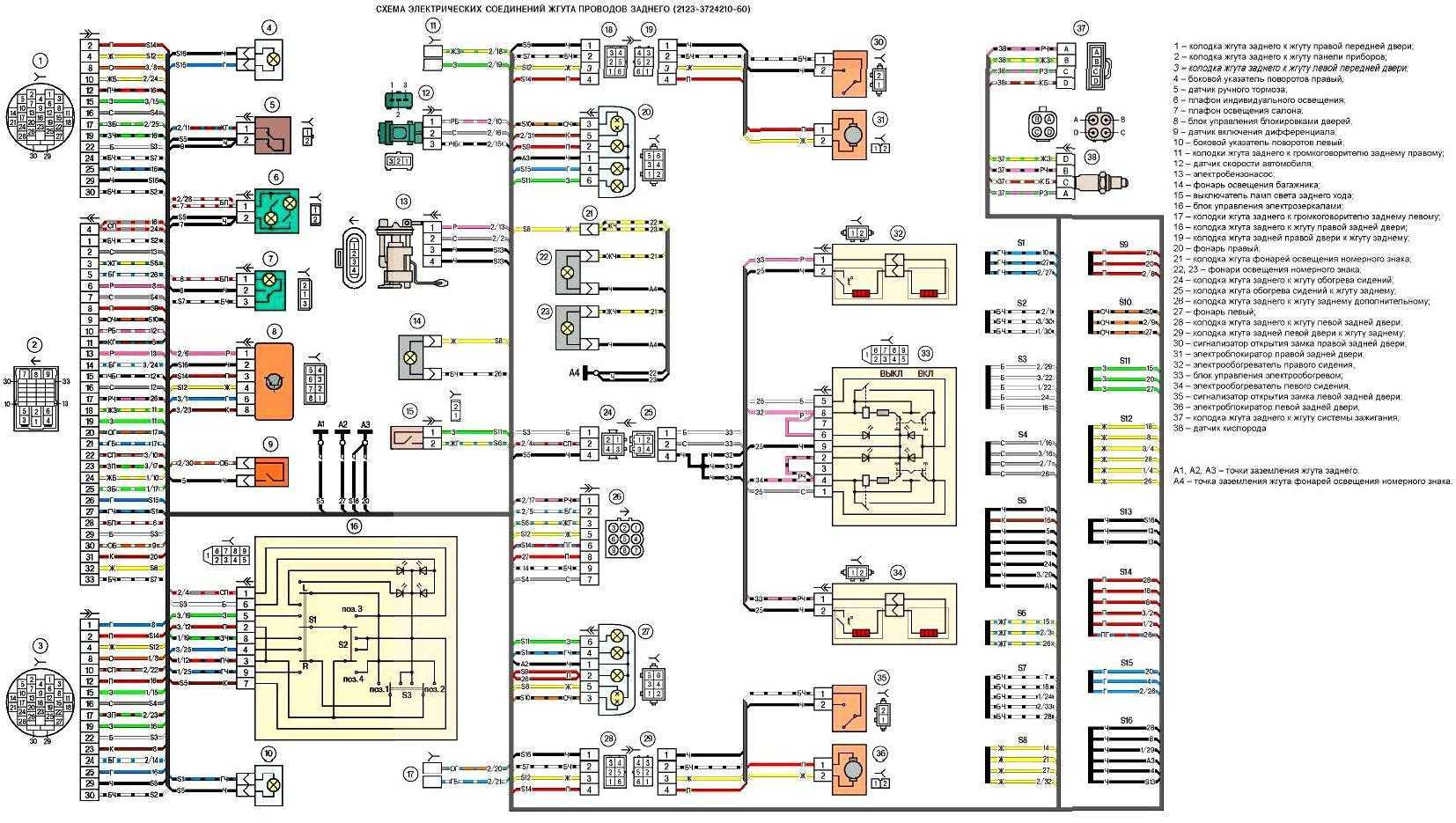

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Схема внутренних соединений монтажного блока представлена на рис. 3.

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

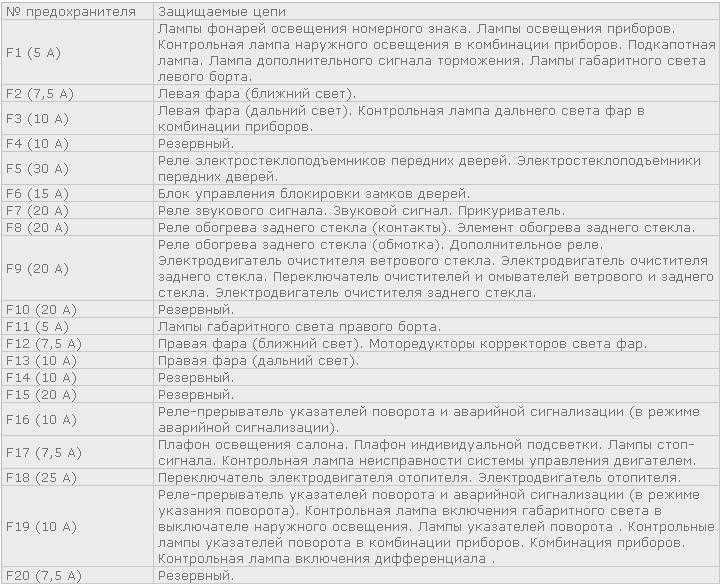

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

• до 2009 года;
• после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

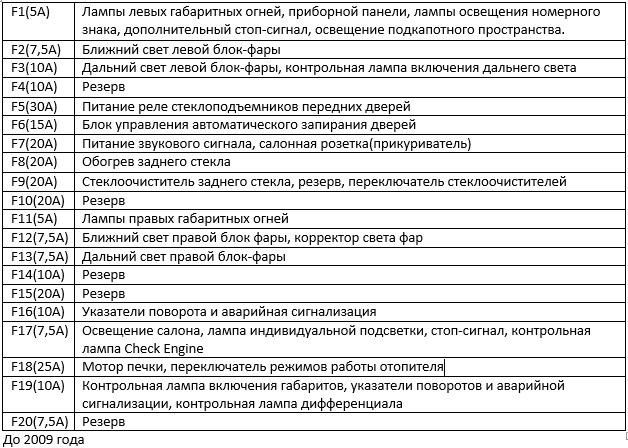

Вариант до 2009 года:

Номер элемента	Номинал	Обозначение
F1	5 А	Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой блок-фары, индикатор включения дальнего света.
F4	—	Резерв.
F5	30 А	Стеклоподъемники.
F6	15 А	Блок штатной сигнализации.
F7	20 А	Прикуриватель, клаксон.
F8	20 А	Обогрев заднего стекла.
F9	20 А	Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F10	20 А	Резерв.
F11	5 А	Габаритный свет по правому борту.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	—	Резерв.
F15	—	Резерв.
F16	10 А	Указатели поворота и аварийная сигнализация.
F17	7,5 А	Стоп-сигналы, плафон освещения салона, лампа Check Engine.
F18	25 А	Переключатель отопителя и его электродвигатель.
F19	10 А	Указатели поворота.
F20	—	Резерв.
K1	—	Не используется.
K2	—	Реле очиститель ветрового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7	—	Реле обогрева заднего стекла.
K8	—	Не используется.

Вариант после 2009 года:

Номер элемента	Номинал	Расшифровка
F1	5 А	Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой-блок фары, индикатор включения дальнего.
F4	10 А	Левая ПТФ.
F5	30 А	Стеклоподъемники.
F6	15 А	Прикуриватель.
F7	15 А	Звуковой сигнал, освещение багажного отсека.
F8	25 А	Обогрев заднего стекла и зеркал.
F9	20 А	Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F10	20 А	Блок управления блокировкой дверей.
F11	5 А	Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	10 А	Правая ПТФ.
F15	20 А	Электропривод наружных зеркал, блок управления подогревом сидений.
F16	10 А	Указатели поворота и аварийной сигнализации.
F17	7,5 А	Освещение салона, контрольная лампа ручника, стоп-сигнал.
F18	25 А	Вентилятор отопителя, переключатель печки.
F19	10 А	Питание реле указателей поворота.
F20	7,5 А	Задняя ПТФ, блок управления штатной сигнализации и зуммера.
K1	—	Не задействовано.
K2	—	Реле стеклоочистителя лобового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7	—	Реле обогрева заднего стекла.
K8	—	Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

1. Стартер.
2. Обогрев сидений.
3. Противотуманные фары.
4. Звуковой сигнал.

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

Расшифровка элементов:

1. Реле правого вентилятора (малая скорость).
2. Предохранитель вентилятора (50 Ампер).
3. Предохранитель топливного насоса (15 Ампер).
4. Питание ЭБУ (15 Ампер).
5. Реле правого вентилятора на высокой скорости.
6. Реле левого вентилятора на высокой скорости.
7. Реле бензонасоса.
8. Главное реле системы управления двигателем.
9. Предохранитель левого вентилятора (50 Ампер).
10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

Назначение предохранителей

Назначение реле
