Электрооборудование Фольксваген Гольф 4
14.0 Электрооборудование С положительным источником питания потребители соединяются проводом, а с минусовым – через кузов автомобиля (массу). Такой метод позволяет уменьшить число проводов и упростить монтаж. Электрическая система имеет 12-вольтовое питание с отрицательным заземлением и состоит из аккумулятора, генерат.
14.1 Лампы накаливания ЛАМПЫ В ФАРАХ БЕЗ ПРОТИВОТУМАННОГО СВЕТА Ближний свет 12V 55W (Н7) Дальний свет 12V 55W (Н1) Указатели поворота 12V/ 21W Стояночные огни 12V/ 5W ЛАМПЫ В ФАРАХ С.
14.2 Электрические цепи Для защиты электрических цепей используются предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя предвар.
14.3. Обнаружение незамкнутой цепи (Категория). Список материалов смотрите внутри.
14.4 Предохранители
14.5. Аккумулятор (Категория). Список материалов смотрите внутри.
14.6. Генератор (Категория). Список материалов смотрите внутри.
14.7. Стартер (Категория). Список материалов смотрите внутри.
14.8 Замена лампочек внешнего освещения
14.9 Снятие и установка дополнительного сигнала торможения
14.10 Замена лампочек внутреннего освещения

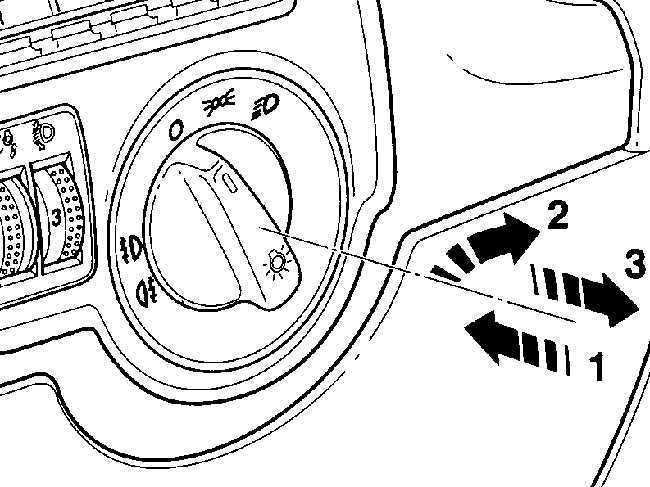

14.12. Регулировка света фар (Категория). Список материалов смотрите внутри.
14.13 Снятие и установка комбинации приборов
14.14 Снятие и установка переключателей рулевой колонки
14.15 Снятие и установка переключателей
14.16 Снятие и установка радиоприемника
14.17 Снятие и установка высокочастотных громкоговорителей
14.18 Снятие и установка низкочастотных громкоговорителей
14.19 Рекомендации по установке телефона
14.20 Антенна
14.21 Проверка обогревателя заднего стекла
Источник
Блоки под капотом
Блок с реле
Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.
Схема
Обозначение
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Схема проводки гольф 4
Ремонт центрального замка двери и установка ремкомплекта стеклоподъемника VW Golf 4 / Bora, VW Passat B5 и др. (rus.) Фотоотчет Частое явление всех VW Golf 4, VW Passat B5, Skoda Octavia A4 и т.п. — это проблемы центрального замка — нажимаем закрыть, замок закрывается и сразу же открывается. Иногда приходится долго мучаться чтобы закрыть машину. Виновником является треснувшая пайка на плате внутри замка. Надеюсь статья поможет многим самостоятетельно сэкономить немного денег на ремонте.
Автомобильные климатические установки (rus.)Устройство и принцип действия. Пособие по программе самообразования. Климатическая установка на автомобиле, Принцип действия климатической установки, Хладагент, Устройство климатической установки, Регулирование системы, Включение вентилятора системы охлаждения, Регулирование температуры, Обслуживание.
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Аккумулятор, замок зажигания и реле перегрузки для Х-контакта
| предыдущая страница14.22.4. Условные обозначения элементов на электрических схемах | ^к оглавлению | следующая страница 14.23.1. Электросхема 1 |
Copyright 2007-2019 Все права защищены. Все торговые марки являются собственностью их владельцев.

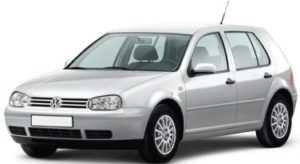

Volkswagen Golf 4 поколения относится к автомобилям компактного класса. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами хэтчбек, универсал, кабриолет. В данной публикации мы представим описание схем блоков предохранителей и реле Фольксваген Гольф 4 с фото — примером, а так же предложим для скачивания полные электросхемы. Отдельно отметим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Общее назначение реле
Реле (000 953 227 A) — Реле для комфортных указателей поворотовРеле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),Реле 79 (191 927 841) — Реле крышки багажного отсекаРеле 87 (191 957 917 A) — Блок управления блокировки муфты свободного ходаРеле 100 (7M0 951 253 A)
— Pеле с замыкающим контактомРеле 103 (357 911 253) — Реле свечей накаливания (дизель)Реле 109 (1J0 906 381 A) — Реле топливного насосаРеле 147 (1H0 959 142) — Реле для радио/ телефонаРеле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насосаРеле 175 (3A0 927 181)
— Pеле включения стартера для АКПРеле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатораРеле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя для а/м с датчиком дождяРеле 206, 444 (1J0 927 841)
— Pеле с замыкающим контактом для а/м с электронной системой поддерж. курс. устойчив. ESPРеле 393 (4B0 919 471 A) — Реле контроля перегоревших лампРеле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителяРеле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителяРеле 404 (7M0 951 253 C)
— Реле универсальное (APF)Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замкаРеле 409 (191 906 383 C) — Реле топливного насосаРеле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колесаРеле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя
Про Volkswagen: Замена троса сцепленияТрансмиссия. Сцепление. Фольксваген Гольф 3
Блоки под капотом
Блок с реле
Дополнительный блок реле располагается под капотом на перегородке.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Состоит из отдела предохранителей и плавких вставок высокой мощности.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Обозначение
p, blockquote 31,0,0,0,0 —>
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Система выпуска (Exhaust system)
Volkswagen Golf 4 / Bora / Jetta 1997-2005: Система выпуска отработавших газов двигателя 1,4 л (rus.) Ремонт и обслуживание в цветных фото. Справочные данные, Описание конструкции, Система выпуска отработавших газов — проверка технического состояния, Глушители — замена, Приёмная труба с каталитическим нейтрализатором — замена. Volkswagen Golf 4 / Bora / Jetta 1997-2005: Система выпуска отработавших газов двигателя 1,6 л (rus.) Ремонт и обслуживание в цветных фото. Справочные данные, Описание конструкции, Система выпуска отработавших газов — проверка технического состояния, Глушители — замена, Приёмная труба с каталитическим нейтрализатором — замена.
Блок предохранителей Volkswagen Golf 4
Рассмотрены автомобили Golf 4, Bora, Jetta 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Внимание! Расположение и назначение предохранителей, реле может отличаться от вашего. Где находится монтажный блок предохранителей
Где находится монтажный блок предохранителей.
Под капотом на плюсовой клемме аккумуляторной батареи расположены плавкие предохранители.
Для доступа для начала снимаем кожух, утапливая кнопки двух фиксаторов.
Затем отжав два фиксатора открываем крышку блока.
Система управления двигателя
Электродвигатель вентилятора системы охлаждения двигателя
Электродвигатель вентилятора системы охлаждения двигателя
Монтажный блок реле включения насоса вторичного воздуха расположен в моторном отсеке на перегородке.
Реле указателей поворотов и аварийной сигнализации встроено в выключатель аварийной сигнализации.
Предохранители и реле в салоне фольксваген гольф 4, бора, джетта.

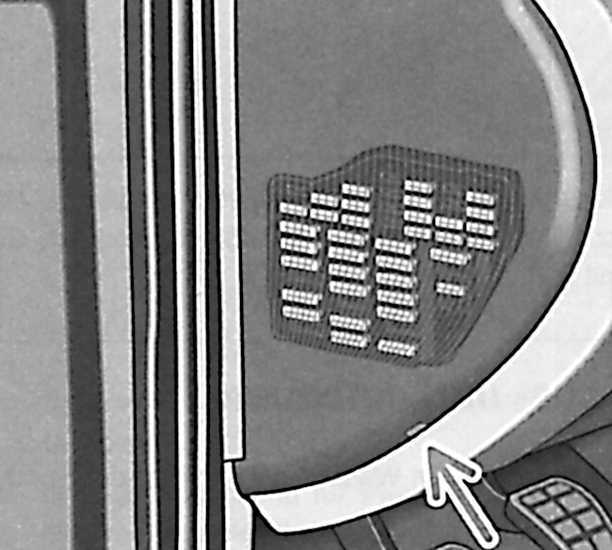

Блок предохранителей расположен на левой боковой стороне панели приборов.
Для доступа необходимо отверткой отжать крышку и снять ее.
На внутренней стороне крышке нанесена схема расположения предохранителей и пинцет для извлечения.
Лампа освещения вещевого ящика, электрообогрев зеркал
Указатели поворота, аварийная сигнализация, электрокорректор света Фар
Реле противотуманных фар, регулятор освещения
Лампы фонарей освещения номерного знака
Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений
Центральная блокировка замков и электрические стеклоподъемники
АБС, система стабилизации движения, система управления тяговой силой
Электронный блок управления (ЭБУ)
Питание диагностического прибора
Лампы сигналов торможения
Щиток приборов, система стабилизации движения
Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами
Левая фара (ближний свет), левая фара (газоразрядная лампа)
Лампа габаритною света (правая фара)
Лампа габаритного света (левая фара)
Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя
Электровентилятор отопителя, кондиционер
Электрообогрев заднего стекла
Электродвигатель очистителя стекла двери багажного отделения
Электронный блок управления, зажигание
Автоматическая коробка передач
Система управления двигателем
Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники
Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака
предохранитель прикуривателя
Система управления двигателем

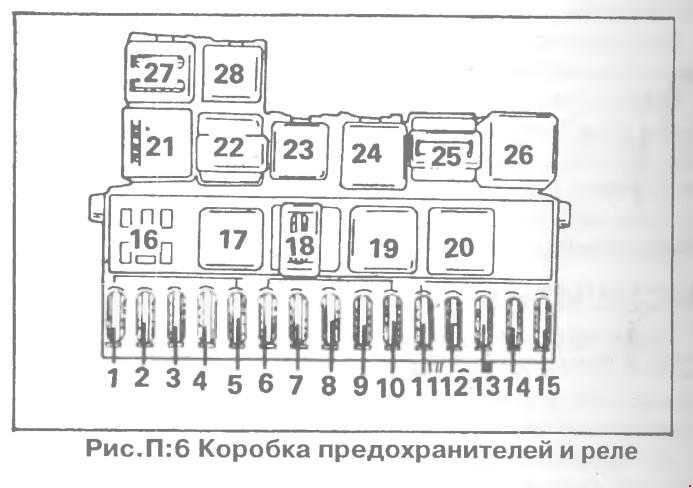

Монтажный блок реле установлен под панелью приборов с левой стороны
1 — основная панель; 2 — дополнительная панель; К1 — реле звукового сигнала; К2 — коммутационное реле контакта «X»; K4 — реле топливного насоса; K5 — блок управления работой стеклоочистителя; k5 — блок управления обогревом сиденья переднего пассажира*; k6 — блок управления обогревом сиденья водителя*; k7 — размыкающее реле ламп сигнала торможения; k8 — реле прикуривателя*; k11 — реле света заднего хода и блокировки стартера; S37 — дополнительный предохранитель электростеклоподъемников*; S111 — дополнительный предохранитель противоугонной сигнализации; S114 — дополнительный предохранитель противоугонной сигнализации
Блок в салоне
Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.
Основной блок
Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.
Дополнительный блок предохранителей
Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.
Доп-блок реле 1, 2
Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.
Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.
