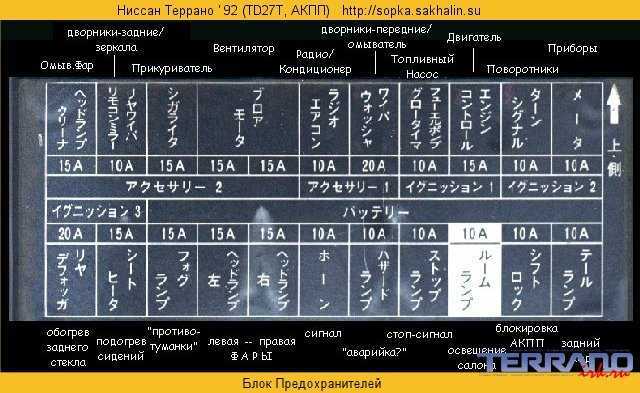

Предохранители в салоне
Вариант 1
Описание

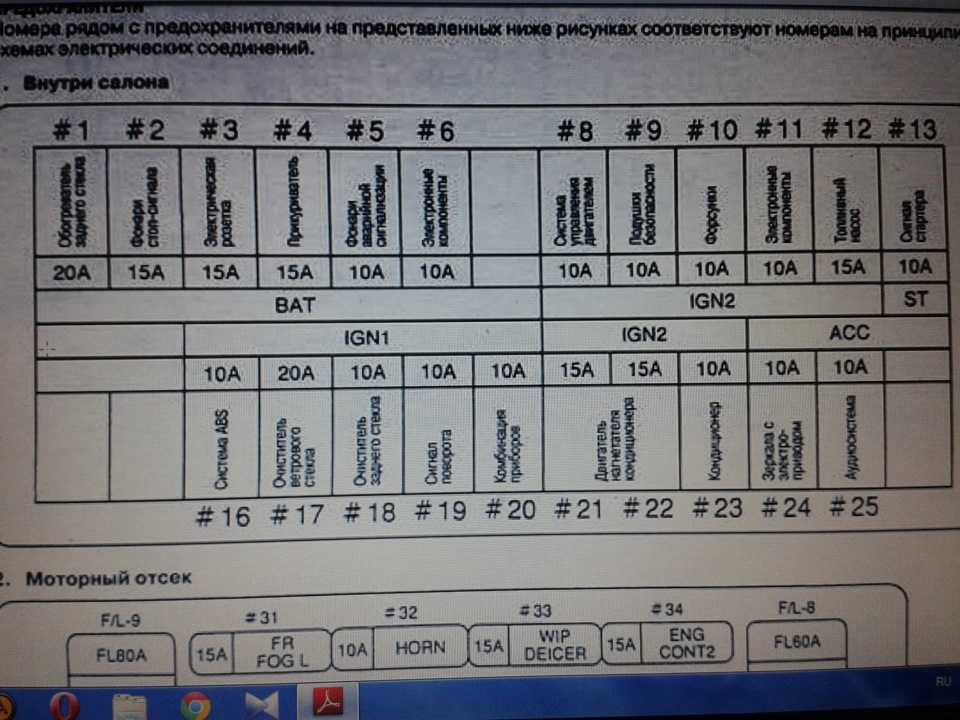

Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)
Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос
Группа ST1. 10А — стартер
Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель
Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер
Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование
Вариант 2
Схемы предохранителей: расположение блоков

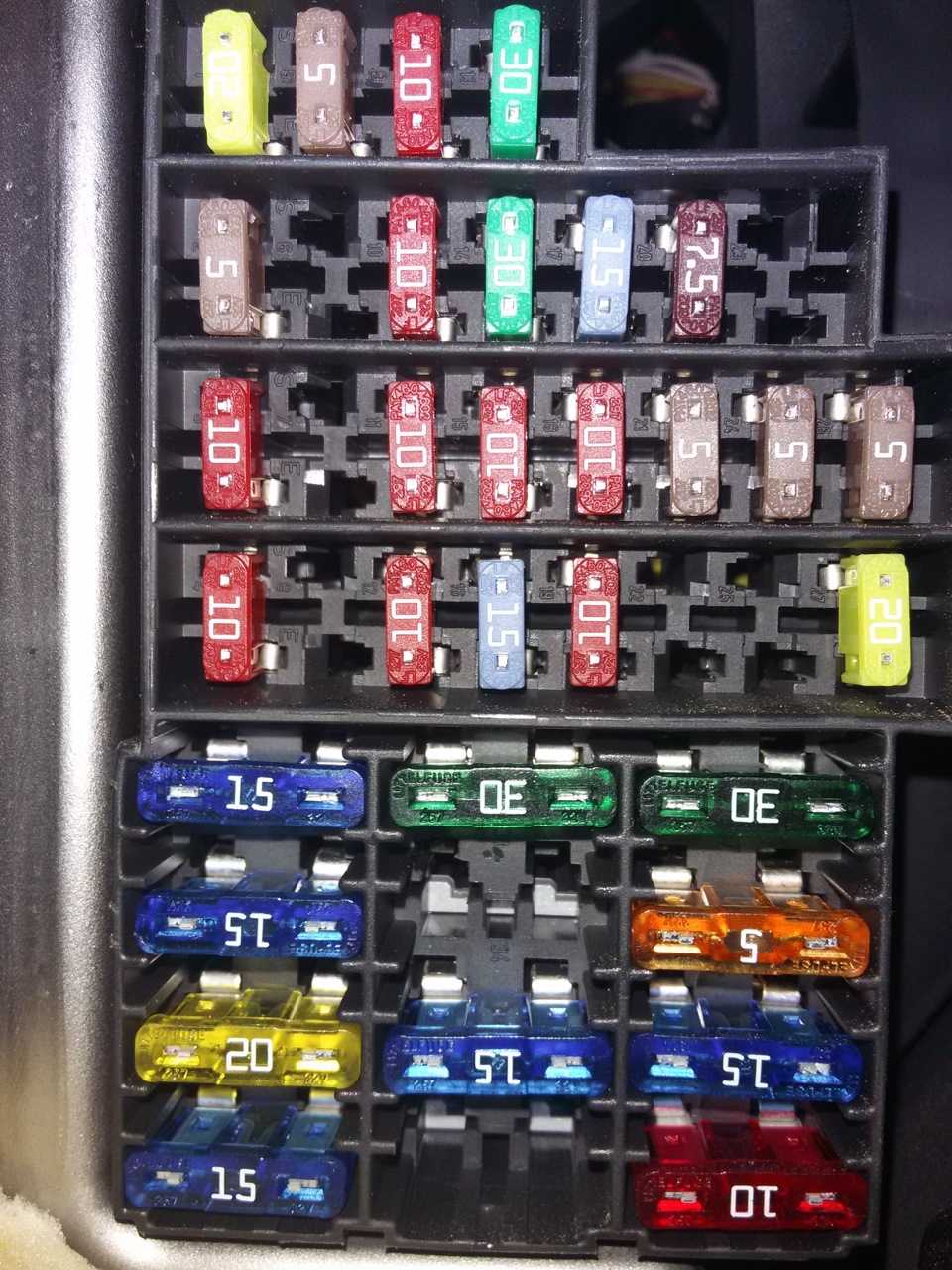

Блок предохранителей под рулевой колонкой
Блок предохранителей находится в салоне Honda Civic, под рулевой колонкой. Блок предохранителей закрывается пластиковой крышкой — люком размером 14 на 5 см, в котором размещены 33 предохранителя разного номинала. Кроме того, сиденья с номерами 34,35,36,37,38 содержат запасные предохранители. Тип предохранителя у Хонда Цивик в салоне — мини. Если предохранитель имеет обрыв проводника или не работает, замените предохранитель. У каждого номинала предохранителя есть свой цвет. Классификация предохранителей Honda Civic и таблица цветов представлены ниже.

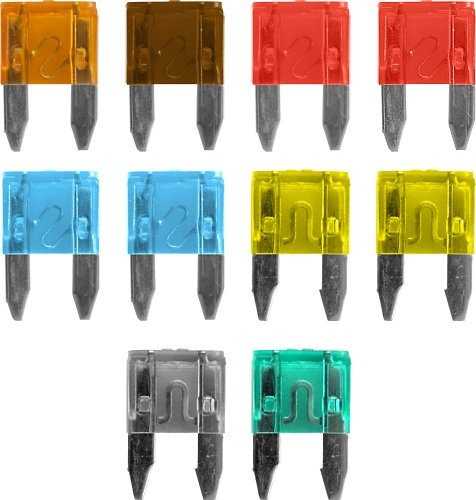

- Оранжевый — 7,5 Ампер.
- Красный — 10 Ампер.
- Синий — 15 Ампер.
- Желтый — 20 Ампер.
- Зеленый — 25 Ампер.
- Предохранитель 1 — питание приводов регулировки сиденья. 00.
- Предохранитель 2 — Электропитание регулировки сиденья, приводы обогрева сиденья. 00.
- Предохранитель 3 — десять неиспользованных.
- Предохранитель 4 — дальний свет, правая фара десять.
- Предохранитель 5 — дальний свет, левая фара десять.
- Предохранитель 6 — Электрический омыватель фар. 00.
- Предохранитель 7 — стеклоподъемник задней двери, левое стекло двадцать.
- Предохранитель 8 — стеклоподъемник задней двери, ветровое стекло правого стекла.
- Предохранитель 9 — распределительная катушка зажигания. 15.
- Предохранитель 10 — электропитание переднего левого электрического стеклоподъемника двадцать.
- Предохранитель 11 — блок питания переднего правого стеклоподъемника двадцать.
- Предохранитель 12 — повторители указателей поворота. 7.5.
- Предохранитель 13 — Электрический топливный насос или дополнительный блок SRS. 15.
- Предохранитель 14 — Не используется 7.5.
- Предохранитель 15 — датчик скорости, ACG (IG). 7.5.
- Предохранитель 16 — реле обогревателя заднего стекла. 7.5.
- Предохранитель 17 — реле обогрева кондиционера, электрические боковые зеркала заднего вида. 7.5.
- Предохранитель 18 — реле дневных ходовых огней. 00.
- Предохранитель 19 — Фонарь заднего хода. 7.5.
- Предохранитель 20 — дневные ходовые огни, задние противотуманные фонари. 7.5.
- Предохранитель 21 — ближний свет, правая фара десять.
- Предохранитель 22 — ближний свет, левая фара десять.
- Предохранитель 23 — блок подушек безопасности SRS 10.
- Предохранитель 24 — реле электрического стеклоподъемника, реле люка в крыше. 7.5.
- Предохранитель 25 — спидометр, тахометр. 00.
- Предохранитель 26 — Омыватель лобового стекла и стеклоочиститель.
- Предохранитель 27 — прикуриватель десять.
- Предохранитель 28 — Часы, радио, радио. 00.
- Предохранитель 29 — Задние противотуманные фары. 7.5.
- Предохранитель 30 — освещение приборной панели. 7.5.
- Предохранитель 31 — цепь включения стартера. 7.5.
- Предохранитель 32 — Освещение салона, задние фонари. 7.5.
- Предохранитель 33 — Блокирующее устройство. 7.5.
- Предохранитель 34 — Запасной блок. 00.
- Предохранитель 35 — Запасной блок. 00.
- Предохранитель 36 — Запасной блок. 00.
- Предохранитель 37 — Запасной блок. 00.
- Предохранитель 38 — Запасной блок. 00.
Подробнее: Полная шумоизоляция honda fit — honda fit sport usa, 2.0 л., 2010 года на drive2

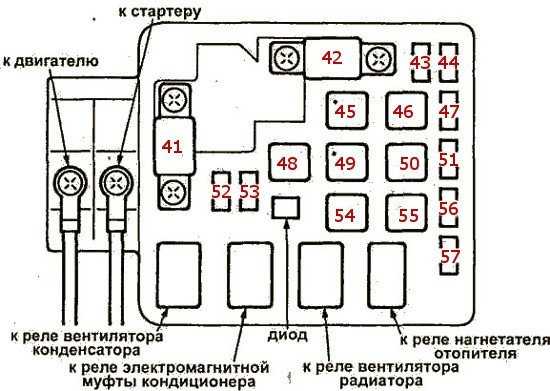

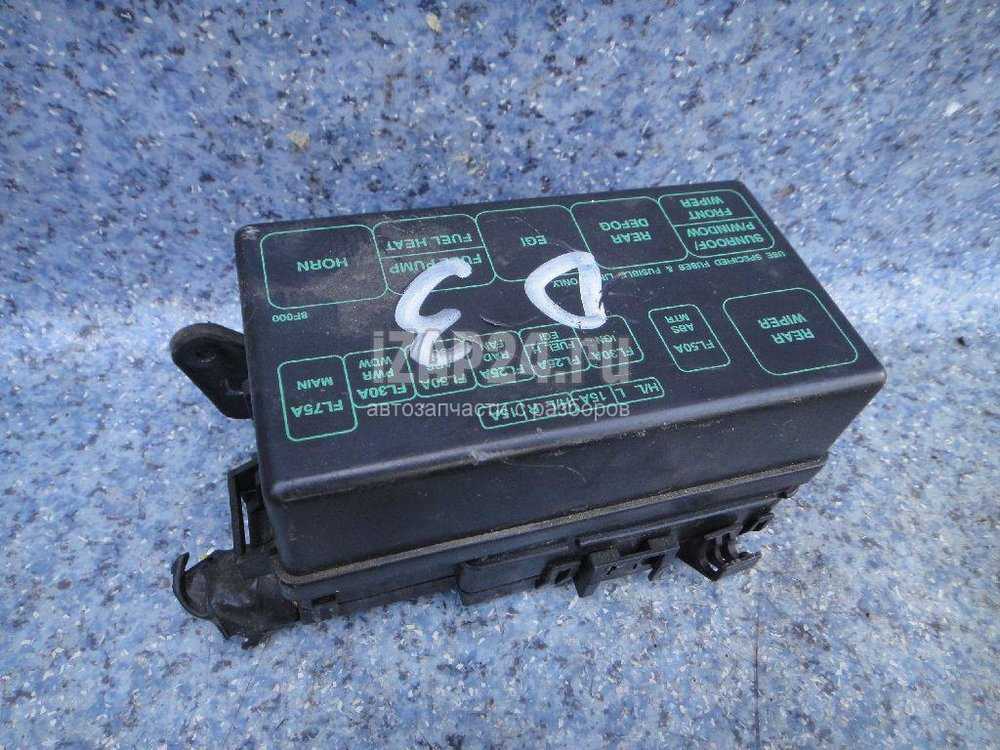

Под капотоный блок предохранителей в моторном отсеке
- Предохранитель 41 — Распределение мощности 80
- Предохранитель 42 — зажигание выключено 40
- Предохранитель 43 — внутреннее освещение, разъем канала передачи данных? 7,5
- Предохранитель 44 — реле впрыска топлива 15
- Предохранитель 45 — —
- Предохранитель 46 — электрические стеклоподъемники 40
- Предохранитель 47 — радио, автоматическая коробка передач, часы, ЭБУ мозга 7.5
- Предохранитель 48 — Блок предохранителей в салоне 30
- Предохранитель 49 — —
- Предохранитель 50 — обогрев заднего стекла 30
- Предохранитель 51 — Центральный замок, люк 20
- Предохранитель 52 — звуковой сигнал, ABS 15
- Предохранитель 53 — указатели поворота
- Предохранитель 54 — Блок предохранителей в салоне 40
- Предохранитель 55 — Электровентилятор 40
- Предохранитель 56 — Кондиционер 20
- Предохранитель 57 — вентилятор радиатора 20
Блок предохранителей ABS, если установлен
- Предохранитель 61 — насос АБС 40
- Предохранитель 62 — блок управления ABS 7.5
- Предохранитель 63 — блок управления ABS 20

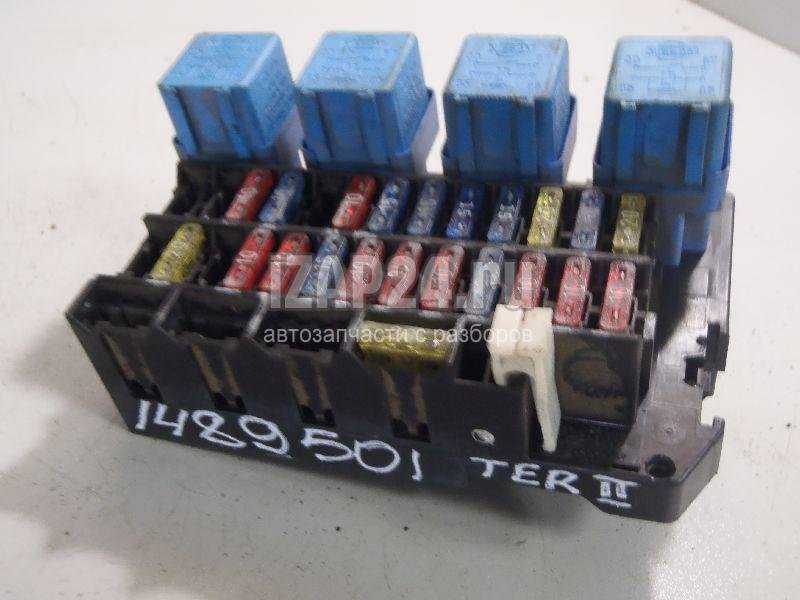

17.4 Предохранители — общие сведения / Nissan Terrano II
Цепи электрооборудования автомобиля защищаются предохранителями или плавкими перемычками (фото). Монтажный блок предохранителей смонтирован под передней перегородкой с левой стороны. Для доступа к предохранителю снимите крышку монтажного блока. На крышке указана цепь, которую защищает данный предохранитель. При отказе цепи сперва проверьте предохранитель. Перегоревший предохранитель легко обнаруживается по внешнему виду. Чтобы заменить предохранитель достаньте неисправный и вставьте новый, втолкнув его в гнездо. Номинальный ток нового предохранителя должен в точности соответствовать току заменяемого. Запрещается использовать вместо предохранителя отрезки провода. При перегорании нового предохранителя найдите причину и устраните.
3.1б Монтажный блок 1. Запасные предохранители 2. Пинцет
4.2 Если на изоляции перемычки имеются вздутия или следы выкрашивания, или если перемычка перегорела, то ее следует заменить
Видео к статье:
Назначение предохранителей и реле nissan primera p12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

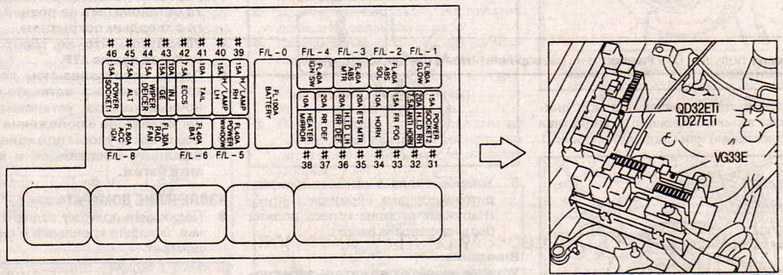

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве
Замена предохранителей, плавких вставок и реле в монтажных блоках
Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.
3. . и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом.
6. . и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.
10. . и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.
13. . и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.
15. . потяните реле вверх, покачивая его из стороны в сторону.
16. . и извлеките из контактного разъема монтажного блока.
Другие материалы раздела
Система электрооборудования
Технические данные 1. Общие сведения 2. Поиск неисправностей — общие сведений 3. Предохранители — общие сведения 4. Плавкие перемычки — общие.
Общие сведения
Электрооборудование рассчитано на питание от положительного полюса 12 В- батареи, с массой соединен отрицательный полюс. Контрольные лампы и приборы.
Технические данные
Лампы (мощность в Вт и тип) Фары с неразборным излучателем 65/55 Н6052 галогенные 65/35 Н6054 Передняя комбинация ламп.
Указатели поворотов и аварийная сигнализация — общие сведения
Прерыватели указателя поворота и аварийной сигнализации смонтированы под передней панелью и над рулевой колонкой. Если один из указателей не мигает.
Фары — регулировка
1. Фары регулируются винтами (фото). Самостоятельно можно лишь приближенно отрегулировать пучок фар, точная регулировка выполняется в автосервисе. 2.
Плавкие перемычки — общие сведения
Плавкие перемычки предназначены для защиты цепи при больших токовых перегрузках. Перемычки используются в сильноточных цепях, защитить которые.
Поиск неисправностей — общие сведений
В состав электрических цепей автомобиля входят потребитель, выключатели, реле и провода, соединенные по прилагаемой схеме (см. ниже). Перед тем как.
Переключатели — проверка
1. Выключатели проверяются омметром с использованием прилагаемой принципиальной схемы. Схемы проверки переключателей поворотов/звукового сигнала и.
Предохранители — общие сведения
Цепи электрооборудования автомобиля защищаются предохранителями или плавкими перемычками (фото). Монтажный блок предохранителей смонтирован под.
Реле — общие сведения
Реле применяются для управляемого включения и отключения потребителя под действием электрического сигнала. Если реле неисправно, то данный.
-
Как установить магнитолу на ниву тревел
-
Коробка передач чери амулет а15 схема
-
Распиновка эбу 1g fe beams
-
Как удалить брелок из памяти сигнализации томагавк 9010
- Натяжка ремня генератора ниссан ад

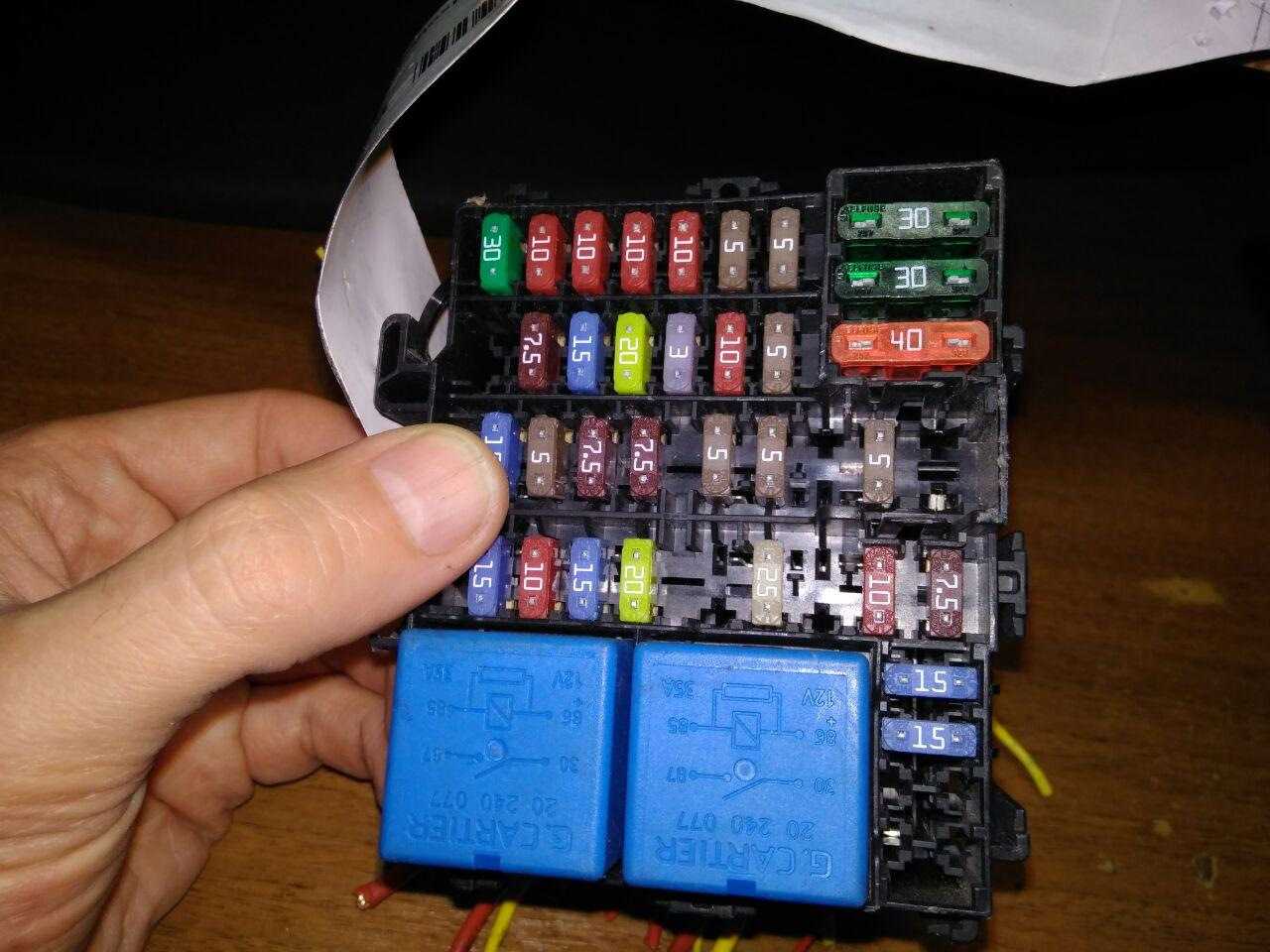

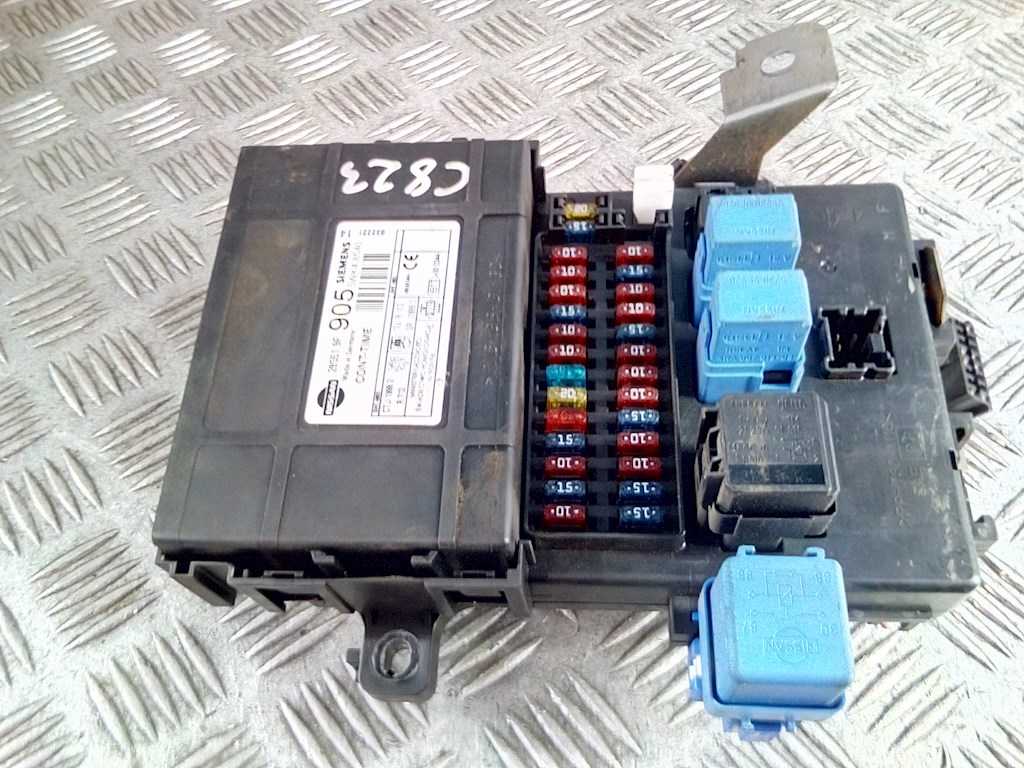

Блок в салоне
Крепится на левой стойке, со стороны водителя, под панелью приборов.
Фотография
Актуальная схема будет нанесена на защитную крышку блока.

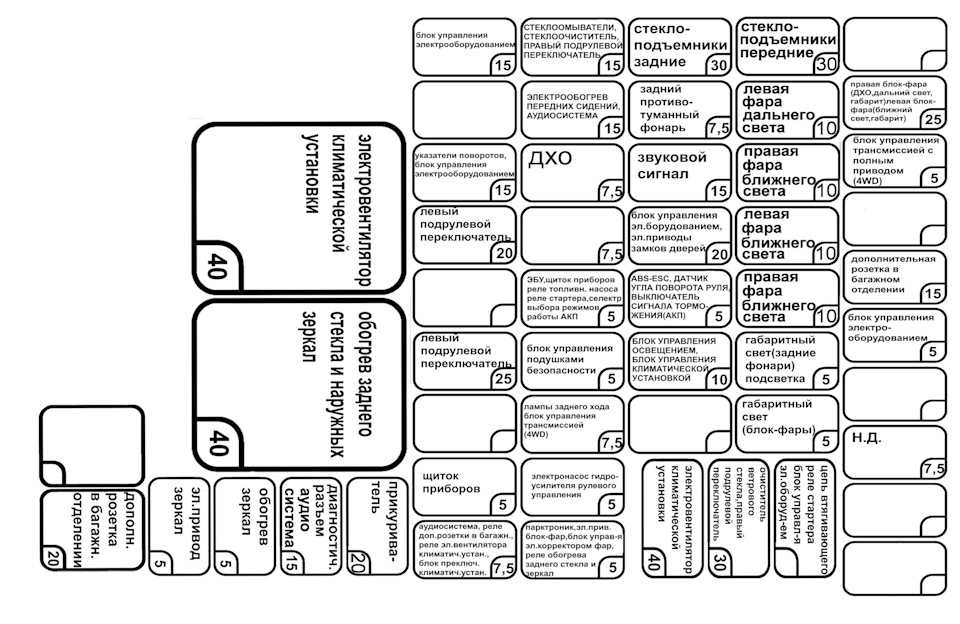

Схема
Назначение
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
На этом всё, а если Вам есть что добавить, пишите в комментарии.
Блок под капотом
Он находится на левой стойке за защитной крышкой под панелью приборов.
Вариант 1
Схема
Описание
| 1 | 10А Электропривод зеркал |
| 2 | 15А Аудиосистема, Предохранитель прикуривателя, Блок дополнительных указателей, Блок управления блокировкой селектора |
| 3 | 15А Разъем для подключения дополнительного оборудования |
| 4 | 10А Выключатель кондиционера |
| 5 | 20А Электродвигатель очистителя лобового стекла, Насос омывателя лобового стекла |
| 6 | 20А Электродвигатель очистителя стекла задней двери, Насос омывателя стекла задней двери |
| 7 | 10А Электропривод люка, Датчик замедления, Электронный блок управления ABS, Выключатель кондиционера, Датчик температуры, Реле фар (ближний свет) |
| 8 | 10А Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Выключатели “POWER” и “HOLD”, Кондиционер и отопитель, Реле обогревателя стекла задней двери, Преднатяжители ремней безопасности |
| 9 | 10А Реле задних противотуманных фонарей |
| 10 | 10А Аудиосистема, Динамик левой двери, Высокочастотный динамик левой двери, Выключатель обогревателя сидений |
| 11 | 10А Комбинация приборов |
| 12 | 10А Электронный блок управления SRS |
| 13 | 10А Датчик скорости, Переключатель управления полным приводом, Комбинация приборов, Реле ABS, Выключатель фонарей заднего хода, Селектор АКПП, Выключатель повышающей передачи, Блок управления АКПП, Топливная система |
| 14 | 10А Выключатель аварийной сигнализации |
| 15 | 10А Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Электронный блок управления иммобилайзером, Резистор обмотки возбуждения, Электромагнитный клапан EGR, Электронный блок управления двигателем, Реле управления двигателем |
| 16 | 25А Реле обогревателя стекла задней двери |
| 17 | 20А Реле электропривода переднего люка |
| 18 | 20А Реле электропривода заднего люка |
| 19 | 10А Диагностический разъем, Реле обогревателя зеркал |
| 20 | 20А Блокировка ключа в замке зажигания, Выключатель стоп-сигналов, Селектор АКПП |
| 21 | 10А Цифровые часы, Реле аварийной сигнализации, Выключатель аварийной сигнализации |
| 22 | 20А Электронный блок управления раздаточной коробкой |
| 23 | 10А Лампы дверей, Лампы освещения проемов дверей, Лампы освещения салона, Электронный блок системы управления задержкой сигнала блокировки центрального замка и предупреждения о не выключенном освещении, Блок управления АКПП, Комбинация приборов, Лампа центральной консоли крыши |
| 24 | 10А Зуммер системы предупреждения о движении задним ходом, Аудиосистема, Антенна, Электронный блок управления иммобилайзером |
| 25 | 20А Реле центрального замка |
| 26 | 10А Реле вентилятора |
| 27 | 15А Выключатель лампы подсветки проема двери, Реле свечей накаливания, Реле отопителя, Кондиционер, Датчик положения распределительного вала |
| 28 | 10А Электронный блок управления иммобилайзером, Электронный блок управления двигателем |
Вариант 2
Схема
Обозначение
| 1 | 15А Аудио, Прикуриватель, Часы |
| 2 | 10А Электрическое зеркало (а) |
| 3 | 10А Фары, Люк, ABS, Регулировка высоты фар |
| 4 | 20А Электронный блок управления таймером и сигнализацией, система омывания / очистки задней части |
| 5 | 10А Электронный блок управления временем и сигнализацией, Электрические стеклоподъемники, Кондиционер, Стеклоочиститель (ы) |
| 6 | 20А Люк |
| 7 | 10А Зеркало (а) с подогревом |
| 8 | 10А Панель приборов, Блок управления трансмиссией, Блок управления двигателем, Иммобилайзер |
| 9 | 10А Указатели поворота, аварийная сигнализация |
| 10 | 10А Электронный блок управления временем и будильником |
| 11 | 10А Кондиционирование воздуха |
| 12 | 10А Подушка безопасности, Панель приборов |
| 13 | 10/15А Стоп сигналы |
| 14 | 10А Сигнализация, указатели поворота, аварийные огни, часы |
| 15 | 20А TCCM / Блок управления (также используется 30А) |
| 16 | 20А Центральный замок |
| 17 | 10А Кондиционер / люк в крыше (также используется 20А) |
| 18 | 20А Обогрев заднего стекла |
| 19 | 10А Аудио, электрическая антенна, иммобилайзер |
| 20 | 10А Переключатели подогрева сидений |
| 21 | 10А Реле заднего противотуманного света |
| 22 | 10А Освещение – левая сторона |
| 23 | 10А Освещение – правая сторона |
| 24 | 10А Электронный блок управления временем и сигнализацией, Блок управления коробкой передач, Блок управления двигателем, Разъем канала передачи данных, Внутреннее освещение |
Hyundai
Среднеразмерный внедорожник Hyundai Terracan выпускался с 2002 по 2007 год. В этой статье вы найдете схемы блоков предохранителей Hyundai Terracan 2005, 2006 и 2007 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначение каждого предохранителя (схема предохранителей) и реле.
1 и 2 поколения
В данном разделе представлены наиболее популярные блоки с предохранителями и реле для автомобилей произведенных до 2013 года.
p, blockquote 4,0,0,0,0 —>
Блок в салоне
Находится в панели приборов за защитной крышкой около рулевой рейки.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Вариант 1
Фотография
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание 1
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание 2
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Фото — схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Вариант 3
Фотография
p, blockquote 15,0,1,0,0 —>
p, blockquote 16,0,0,0,0 —>
Обозначение 1
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Обозначения 2 (иероглифы)
p, blockquote 19,0,0,0,0 —>
Обозначения 3
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Блок под капотом
Будет расположен около аккумулятора. Точное обозначение будет нанесено но его крышку.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Фото пример
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Элементы реле размещены как в салоне так и в моторном пространстве. Вот один из вариантов.
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Блок — б
Второй блок открывается аналогичным образом.
Обозначение
| F1 | 20A Воздухоохладитель турбины (турбодизель) |
| F2 | 10A Переключатель режимов трансмиссии в сборе (полноприводные автомобили) |
| F3 | генератор переменного тока 10А |
| F4 | 10A Зуммер |
| FL5 | 60/30A Электроусилитель руля, насос омывателя фар, ABS |
| F6 | 40A ABS, программа стабилизации автомобиля |
| F7 | 30A Электрический обогрев кабины (для дизельных автомобилей) |
| F8 | 30A Электрический обогрев кабины |
| F9 | 30A Электрический обогреватель кабины |
| F10 | Резерв |
| FL11 | 50/30/40A Вентилятор охлаждения двигателя, зажигание |
| F12 | 40A Электрический блок управления кабиной |
| R3 | Реле зуммера |
| R4 | Реле вентилятора охлаждения двигателя |
| R5 | Реле насоса омывателя фар |
