Автомобиль Mitsubishi Outlander отличается полностью новой передней частью: заостренные светодиодные фары (ближний и дальний свет), оригинальная накладка на нижнюю часть бампера, новая решетка радиатора. Сзади появился спойлер на крышке багажника и серебристая вставка в нижней части бампера. А также обновились 18-дюймовые колесные диски.

Установлены новые передние сиденья, где предусмотрены валики боковой поддержки, которые заметно улучшают боковую поддержку верхней части тела и делают посадку более удобной.

Комфорт задних пассажиров: дополнительно к регулируемому заднему дивану теперь предлагаются дефлекторы вентиляции для второго ряда сидений.

Салон Mitsubishi Outlander отличается новыми декоративными вставками и панелями, причем они отличаются в зависимости от выбранной версии модели. Изменилась и техническая часть автомобиля. Обновленный Mitsubishi Outlander порадует любителей динамичного драйва перенастроенным рулевым управлением: более четким и отзывчивым к действиям водителя. Выхлопной коллектор получил двухслойную изоляцию, которая снижает уровень шума – а это уже порадует любителей комфорта.

Источник

Схемы предохранителей и реле на Mitsubishi Outlander XL

В салонном монтажном блоке располагаются перемычки, защищающие от повреждений электрооборудование нескольких узлов:

• плафона в салоне;
• аварийной световой сигнализации;
• прикуривателя;
• замка зажигания;
• электрических стеклоподъемников;
• ламп в фонарях заднего хода;
• обогрева стекла на двери багажника;
• магнитолы;
• отопителя;
• замков дверей;
• наружных зеркал обзора сзади;
• контроля за системой полного привода;
• электропривода кресел;
• обогрева сидений;
• питания задних противотуманных фар;
• КИП;
• розетки и т.п.

Схема блока в салоне Mitsubishi Outlander XL.

На плате основного монтажного модуля находятся плавкие вставки, работающие с такими приборами:

• звуковым сигналом;
• ревуном противоугонного устройства;
• омывателем фар;
• газоразрядными лампами в правой и левой фарах дальнего света;
• дроссельной заслонкой;
• стартером;
• кондиционером;
• автоматической коробкой перемены передач;
• антиблокировкой тормозов;
• передними противотуманными фарами;
• генератором;
• электронным блоком управления двигателем;
• обогревателем щеток дворников;
• катушкой зажигания;
• электроникой автомобилей с дизельным мотором;
• дневными ходовыми огнями;
• электродвигателем вентилятора охлаждения кондиционера;
• приводом двери багажного отделения;
• цепями подачи постоянного напряжения +12 В на электрооборудование мотора;
• топливным насосом;
• крыльчатками радиатора;
• правым галогеновым светильником ближнего света;
• устройством ввода–вывода и т.д.

Схема блока под капотом Mitsubishi Outlander XL.

Кроме предохранителей на панели находятся реле, обеспечивающие правильную очередность и своевременность включения нескольких приборов и узлов автомобиля:

• передних противотуманных фар;
• печки;
• клаксона;
• ЕСП;
• дальнего света;
• элементов обогрева щеток стеклоочистителя;
• АКПП;
• ДХО;
• свечей накаливания на автомобилях с дизельным двигателем;
• омывателя стекла фар;
• вентилятора климатической установки и пр.

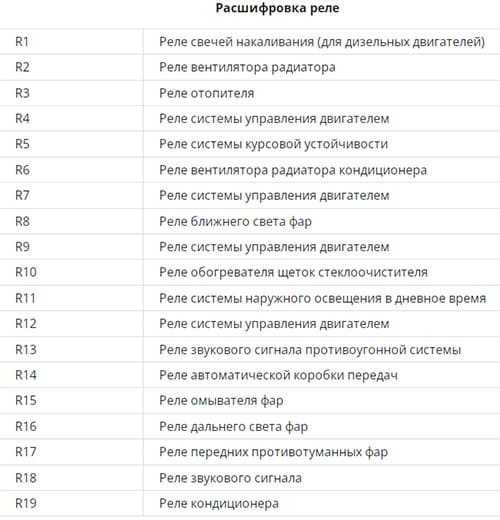

Расшифровка обозначений реле.

Силовой установочный модуль занимают переключатели вентилятора радиатора двигателя на малых и высоких скоростях, а также реле кондиционера.

Где находятся и для чего нужны блоки предохранителей и реле под капотом

В подкапотном пространстве Митсубиси Аутлендера 3-го поколения находится несколько монтажных боксов с релейными переключателями и предохранителями.

Главный блок

На главной панели установлены плавкие вставки, подключенные к следующим электроприборам и системам:

• датчику заряда АКБ;
• стартеру;
• вентилятору конденсатора;
• галогенным и газоразрядным лампам в фарах ближнего света;
• АБС;
• дальнему свету;
• электроприводу двери заднего багажника;
• катушке зажигания;
• усилителю магнитолы;
• бензонасосу;
• обогревателю щеток дворников;
• генератору;
• дневным ходовым огням;
• приводу дроссельной заслонки;
• ПТФ;
• клаксону;
• звуковому сигналу противоугонной системы;
• кондиционеру.

Условные изображения на шильдике крышки выглядят так:

С условными обозначениями предохранителей можно ознакомиться на шильдике крышки.

Снизу печатной платы можно найти реле, обеспечивающие правильную последовательность запуска таких электроприборов:

• обогревателя стеклоомывателя;
• фар ближнего и дальнего света;
• обдува радиатора;
• звукового сигнала и т.д.

Вспомогательный блок

Дополнительный модуль с предохранителями устанавливается не на все модели Мицубиси Аутлендера 3 и служит для защиты такого электрооборудования:

• контроллера системы зажигания;
• парктроника;
• главного драйвера батареи;
• водяной помпы;
• обогрева лобового стекла;
• вакуумного насоса;
• лючка топливного бака;
• соленоида кондиционера и пр.

Схематическое изображение дополнительного модуля предохранителей.

Блок на аккумуляторной батарее

На положительной клемме аккумуляторной батареи находятся силовые плавкие вставки.

Расположение силовых плавких вставок на клемме АКБ.

Доступ, диагностика и замена предохранителей на Митсубиси Аутлендере 3

На кроссовере используются плавкие вставки, состоящие из 3 компонентов:

• контактной группы;
• проволочной спирали;
• корпуса.

Предохранители относятся к нескольким стандартам и окрашены в разные цвета в зависимости от номинала:

Номинал	Окраска	Формат
40	зеленая	плавкая вставка
30	розовая	— • — • — • —
30	зеленая	ножевой (мини) низкопрофильный
25	прозрачная	— • — • — • —
20	желтая	— • — • — • —
15	синяя	— • — • — • —
10	красная	— • — • — • —
7,5	коричневая	— • — • — • —

Перемычки на автомобиле выполняют несколько функций:

• защищают электроприборы от повреждения в результате короткого замыкания, изменения силы тока и напряжения;
• ограничивают зону распространения неисправности;
• предохраняют водителя и пассажиров от электротравм.

Чтобы получить доступ к плавким вставкам в салоне, нужно выполнить несколько действий:

1. Открыть водительскую дверь.
2. Осмотреть щиток приборов перед рулем.
3. Найти пластиковую панель под переключателями головного света.
4. Отжать фиксаторы.
5. Снять защиту модуля.

Найти перемычки и реле под капотом можно так:

1. Поднять и закрепить крышку багажника.
2. Найти пластиковый короб по левому борту.
3. Надавить на замки.
4. Снять крышку.

Проверить предохранитель на целостность можно визуально, т.к. сквозь полупрозрачный корпус видно состояние спирали. Во время перегорания на пластике остаются следы от высокой температуры – оплавленности и почернение.

Порядок действий таков:

1. Подсоединить щупы к разъемам прибора.
2. Поставить переключатель в положение измерения сопротивления.
3. Обесточить электрооборудование.
4. Коснуться открытых контактов перемычки.

Если она исправна, на экране загорится «0».

Также можно проверить напряжение. На табло должно высветиться число, близкое к +12 В.

Для замены сгоревшего предохранителя необходимо:

1. Припарковать машину на ровной площадке.
2. Поставить ее на ручник.
3. Отключить электроприборы.
4. Повернуть ключ в замке зажигания в нулевое положение.
5. Отсоединить клеммы от АКБ.
6. Вскрыть нужный блок.
7. Найти по схеме сгоревшую вставку.
8. Проверить ее на глаз или тестером.
9. Удалить дефектную деталь с помощью пинцета, закрепленного в ячейке модуля.
10. Установить новую перемычку подходящего номинала.
11. Завести мотор.
12. Опробовать отказавшее оборудование.
13. Поставить на место снятые крышки, если оборудование заработало.

Необходимо регулярно проверять запас предохранителей и пополнять его в автомобильных магазинах или сервисах.

OUT III: Предохранители Mitsubishi Outlander III. Реле Mitsubishi Outlander III

Предохранители в Mitsubishi Outlander III находятся в блоке предохранителей под капотом и в блоке предохранителей в салоне (ETACS) Назначение и расположение реле и предохранителей Mitsubishi Outlander III 2013-2015MY (дорестайл) и Mitsubishi Outlander III 2016-2020MY (рестайл) немного отличается.

Типоразмер предохранителей — mini

Предохранители и реле Mitsubishi Outlander III 2013-2014-2015MY

• Расположение предохранителей и реле #post195626
• Блок предохранителей в передней панели (в торпедо). Предохранители в салоне #post195624, #post197640, #post197867
• Блок предохранителей в моторном отсеке. Предохранители под капотом #post195624, #post197640
• Замена предохранителей #post195624
• Реле в моторном отсеке и в салоне #post195625

Предохранители и реле Mitsubishi Outlander III 2015-2016-2017-2018-2019-2020MY

• Расположение предохранителей и реле #post335375
• Блок предохранителей в передней панели (в торпедо). Предохранители в салоне #post335374, #post335405
• Блок предохранителей в моторном отсеке. Предохранители под капотом #post335405
• Замена предохранителей #post335374
• Реле в моторном отсеке и в салоне #post335405, #post335470

Источник статьи: http://www.cp-club.ru/showthread.php?t=12677

Блоки под капотом

Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле — слева и справа моторного отсека.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Главный блок

Устанавливается с права.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначение

p, blockquote 19,0,0,0,0 —>

SBF1	30А Электродвигатель вентилятора конденсатора
SBF2	30А Стартер
SBF3	30А Электродвигатель вентилятора конденсатора
SBF4	40А Электродвигатель вентилятора системы охлаждения двигателя
SBF5	40А ABS
SBF6	40А VLC
SBF7	30А ABS
BF1	30А Электропривод двери багажного отделения
BF2	30А Усилитель аудиосистемы
BF3	30А Устройство ввода-вывода
BF4	30А Электрооборудование дизельного двигателя
F1	20А АКПП
F2	15А Обогреватель щеток стеклоочистителя
F3	Резерв
F4	10А Дневные ходовые огни
F5	15А Противотуманные фары
F6	10А Кондиционер
F7	20А Омыватели фар
F8	20А Звуковой сигнал противоугонной системы
F9	10А Звуковой сигнал
F10	15А Привод дроссельной заслонки
F11	7,5А Генератор
F12	7,5А Двигатель
F13	20А Цепь питания электрооборудования двигателя
25А Подогреватель топливной магистрали
F14	15А Бензонасос
F15	10А Катушка зажигания
F16	10А Цепь питания электрооборудования двигателя
F17	10А Фара дальнего света (левая)
F18	10А Фара дальнего света (правая)
F19	20А С газоразрядной лампой: Фара ближнего света(левая)
F20	20А С газоразрядной лампой: Фара ближнего света (правая)
F21	10А С галогенной лампой: Фара ближнего света(левая)
F22	10А Фара ближнего c галогенной света (правая) лампой
F23	7,5А Датчик заряда аккумуляторной батареи

Назначение реле

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Дополнительный блок

Устанавливается не на все модели.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

p, blockquote 25,0,0,0,0 —>

SBF1	30A Патронник
SBF2	30A Вакуумный насос
F1	20А Водяной насос (электро двигатели)
F2	7,5А Управление батареи
F3	15A Батарея питания отопителя
F4	7,5А Лючок топливного бака
F5	7,5A Соленоид кондиционера
F6	7,5A Насос кондиционера
F7	10A Контролёр электромотора
F8	7,5A Обогрев лобового стекла
F9	15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки
F10	15A Контроллер зажигания
F11	7,5A Контроллер зажигания

Блок на АКБ

На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Источник статьи: http://vsepredohraniteli.ru/mitsubishi/outlander3.html

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Краткая инструкция по доступу и замене вышедших из строя деталей

На Mitsubishi Outlander XL установлены предохранители ножевого типа различных номиналов и соответствующей окраски.

Они состоят из 3 компонентов:

• фарфорового, стеклянного или пластмассового корпуса;
• контактной группы;
• плавкой проволоки, перегорающей от повышения электрических характеристик.

Первыми признаками перегорания перемычек являются:

• отказ двигателя заводиться;
• прекращение зарядки аккумулятора;
• срабатывание индикаторов неисправности какого-либо прибора.

Чаще всего неисправность возникает по таким причинам, как:

• повреждение электрооборудования;
• короткое замыкание из-за нарушения изоляции проводов или попадания влаги;
• окисление или ослабление контактов;
• повышение напряжения в бортовой сети;
• рост нагрузки из-за подключения электрооборудования большой мощности;
• увеличение сопротивления после укорачивания участка цепи;
• применение восстановленных, контрафактных вставок или их заменителей;
• несвоевременный и некачественный ремонт.

Перед заменой нужно устранить эти неисправности.

Порядок установки нового предохранителя состоит из нескольких шагов:

1. Остановить машину на ровном участке трассы.
2. Поставить ее на ручной тормоз.
3. Обесточить электрооборудование.
4. Повернуть ключ в замке зажигания в положение LOCK.
5. Открыть багажник.
6. Отсоединить клеммы от аккумулятора.
7. Найти по схеме нужную установочную коробку.
8. Открыть крышку.
9. Визуально или мультиметром проверить целостность перемычки.
10. Сухой рукой или диэлектрическим инструментом вынуть сгоревший предохранитель.
11. Поставить на его место новый такого же номинала.
12. Завести автомобиль.
13. Попытаться включить отказавший прибор.
14. Установить крышки блоков на место в том случае, если проблема устранена.

Во избежание случайностей на дороге водителю надо контролировать запас плавких вставок и своевременно пополнять его.
