Как самостоятельно провести ремонт генератора Пассат Б5
Перед любыми работами необходимо проверить, что клеммы с аккумулятора сняты. Ремонт генератора Volkswagen Passat B5 путем установки новых компонентов (на примере Valeo 90А):
- Замена регулятора напряжения. Снять защитную крышку, отвернув 3 гайки ключом на 8. Регулятор напряжения держится на двух гайках (ключ на и болте (ключ на 7). Новую деталь установить в обратном порядке. Оригинальный компонент поставляется в комплекте, включающем в себя, помимо регулятора, щеточный узел.
- Замена диодного моста. Сначала снять регулятор напряжения. Подковообразный выпрямитель припаян к выводам стартера в 6 точках. Снимать диодный мост следует, отделив бокорезами выводы обмотки. Отвинтить 4 гайки (ключ на и демонтировать узел. Установить новый диодный мост на термопасту. Она улучшает контакт выпрямителя с корпусом. После завинчивания гаек, контакты диодного моста припаять к стартеру.
- Замена поликлинового ремня. Отодвинуть натяжитель и снять ремень со шкива. Надеть новый, он должен располагаться точно посередине всех роликов. Вернуть натяжитель на место. Завести машину и проконтролировать работу. Менять ремень нужно при обнаружении его износа, появлении трещин.
- При свисте ГУ потребуется замена подшипников. Порядок работы на примере Passat 1.9 TDI AVF: снять генератор, защитную крышку, обгонную муфту (потребуется специальная головка), регулятор напряжения. Открутить болты корпуса (4 шт.). Маленький подшипник демонтировать съемником, большой держится на 4 болтах. После установки новых подшипников, сборка идет в обратном порядке.
Некоторые водители способны поставить новый регулятор напряжения или щетки без снятия генератора. Но в большинстве случаев удобнее работать, демонтировав устройство. Для замены подшипников или диодного моста обязательно придется разбирать ГУ.
Несмотря на разнообразие устанавливаемых на VW Passat B5 генераторов, автовладельцы сталкиваются с одинаковыми проблемами: износом щеток и поликлинового ремня, пробоем диодного моста, поломкой регулятора напряжения. Купить новый ГУ дороже, чем заменить какую-либо часть. При отсутствии времени или желания разбираться с причиной поломки, замена генератора – самый простой выход из положения.
Проверка или замена предохранителей
При выходе из строя любого бортового потребителя электроэнергии первое, что нужно проверить – предохранитель или реле, отвечающие за работу данной цепи. При перегрузке или коротком замыкании плавкая вставка перегорает, размыкая контакт и предотвращая повреждение узлов.
Для проверки нужно найти защитное устройство, вставленное в цепь неработающего потребителя, и определить его состояние.
Сделать это можно таким образом:
- Раскрыть блок предохранителей.
- При помощи пинцета или другого инструмента извлечь элемент из гнезда.
- Осмотреть: если прозрачная часть почернела или через нее видно разрушение плавкой вставки, значит, защитное устройство вышло из строя и подлежит замене.
Для замены подбирают вставку такого же номинала и цвета. Ее вводят в гнездо небольшим усилием руки.
Большинство реле вытягивают и устанавливают по тому же принципу. Чтобы отсоединить жгут провода, который подводится к устройству, на снятом блоке требуется отвести специальные фиксаторы.
Замена реле или предохранителя в «Пассате Б4» – простая, доступная для самостоятельного выполнения владельцем операция. Однако нужно знать, что разрушение плавкой вставки – следствие проблемы с устройством, цепь которого она защищает. Поэтому следом нужно провести диагностику и устранить причину, иначе только заменой элемента ситуация не решится.
Особое внимание нужно обращать на цвет и номинал, а также номер реле при замене его и предохранителя. Если этого не сделать, возникнут проблемы с работой устройств, вплоть до выхода из строя и дорогостоящего ремонта механизмов
Основной блок реле
Делится на основной аппарат реле и дополнительный. Основной берет на себя большую часть функционирования автомобиля, и его обслуживание обходится дороже, чем обработка дополнительного.

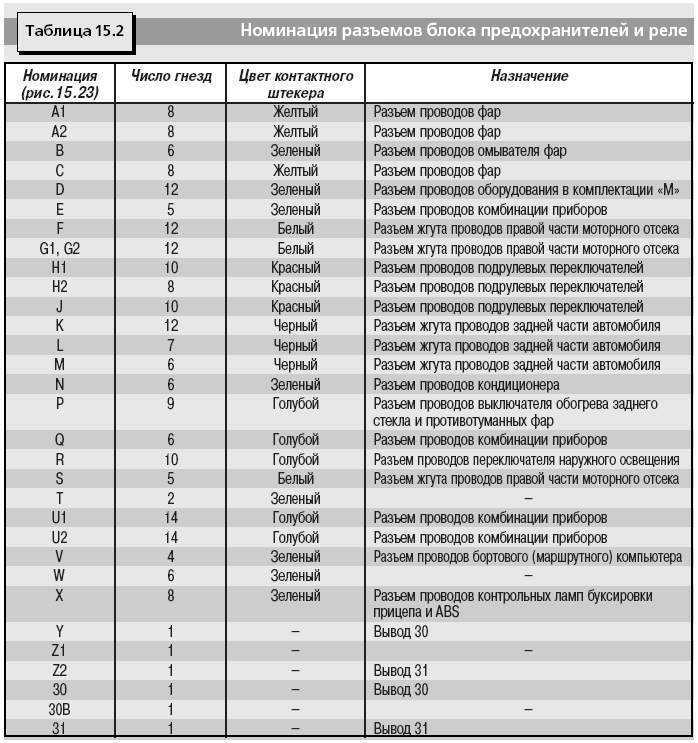

Таблица:
Данный аппарат отвечает за работу дверей, багажника, сигнализацию, автоматическую блокировку, из-за системы безопасности. Обычно при попытке взлома автомобиля именно он подвергается порче, когда злоумышленники хотят проникнуть внутрь, не включая сигнализацию. Если он не диагностировался в течение длительного количество времени, то шанс угона автомобиля или кража вещей из салона возрастает в несколько раз.
Замена элемента
Когда проверка показала, что устройство не функционирует, то его нужно заменить. Сделать это сможет даже не слишком опытный автолюбитель. Для этого придётся отсоединить от детали все клеммы и достать её наружу
Потом важно прочистить место, откуда устройство было извлечено. Затем аккуратно необходимо выкрутить все свечи. Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место
Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место.
Расположение свечей показано красными стрелками
После этого следует попробовать завести двигатель. Если не получилось, то нужно проверить, все ли клеммы подключены. Если всё установлено правильно, а мотор всё равно не заводится, то, вероятно, проблема была не в калильных элементах.
Важно учесть, что для разных транспортных средств могут потребоваться разные типы и модели элементов накала. Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи
Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы
Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы
Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Дополнительный моторный блок плавких элементов
Дело в том, что этот блок регулирует всю электронику, параметры напряжения, электрическую цепь, предохранители на аккумуляторах, в общем всё, что касается тока и электрической составляющей автомобиля.
Обычному человеку даже с инструкцией не по силам разобраться со всеми данными и параметрами, тем более провести диагностику самостоятельно без применения профессиональной аппаратуры. Рекомендуется доверить настройку предохранителей моторного отсека профессионалам, иначе есть шанс нанести вред автомобилю и самому себе. Даже банальное отсоединение аккумулятора, при котором не был соблюден порядок съема крем, может обернуться сильным электрическим ударом, или порчи аккумулятора. Что касается самого моторного отдела предохранителей, то частота таких ситуаций увеличивается пропорционально количеству предохранителей и сложности конструкции автомобиля.
Как правило такие модули устанавливаются поверх, поэтому пользователь точно будет знать где и что нужно отключать для того, чтобы не нанести вред автомобилю, а тем более, отремонтировать его и вернуть полную функциональность. Простое правило: всё, чтобы была установлена в автомобиле изначально, трогать не рекомендуется. этим должны заниматься профессионалы, которые точно знают, какие последствия может привести операции с тем или иным блоком, а также знают как избежать возможной аварии.
Как проверить и заменить предохранители
Электрические цепи защищаются предохранителями ножевого типа, с характерным для тока защиты цветом. Плавкие предохранители Volkswagen Passat B3 надежно защищают проводку, но периодически некоторые требуют замены.
Визуально заметно, какой предохранитель в каком состоянии находится: подплавленный, без проволочного соединения контактов, деформированный, просто черный. Такие элементы защиты удаляются, ставятся новые. Если следы повреждений отсутствуют, используется устройство – мультиметр.
Каждый предохранитель соотносится с определенной амперностью. В гнездо для предохранителя со значением 10А нельзя ставить 15-амперный. Замена предохранителей на вставки из токопроводящих металлов (проволока, монеты) часто грозит замыканием в бортовой электроцепи, перегоранию других предохранителей.
Перед сменой негодного элемента требуется обесточить электрическую цепь, вытянуть предохранитель из ячейки, желательно пинцетом. Поставить новый и подать питание в систему. Если плавкая перемычка опять сгорает, придется пересмотреть все связующую цепь. Если к предохранителю подключено для защиты несколько электрических цепей, то взаимодействовать нужно поочередно с каждой для выявления точной проблемной связки.
Диагностика и замена реле свечей накаливания
Пожалуй, все владельцы дизельных автомобилей, хорошо знакомы со свечами накаливания. Эти небольшие «помощники» обеспечивают надежный запуск мотора, особенно в условиях отрицательных температур. Однако для их правильной работы, необходимо следить за состоянием релей свечей накаливания. Постараемся разобраться, что это такое, а также как проверить и заменить реле.
Что такое реле свечей накала?
Прежде чем узнать, что такое реле, необходимо разобраться в принципе работы свечей накаливания двигателя.
Всем известно, что в бензиновых моторах для воспламенения рабочей смеси применяется специальное устройство – свеча зажигания, которая создает искровой заряд в определенные моменты времени.
В дизельных моторах такое устройство отсутствует, так как воспламенение смеси осуществляется непосредственно на стадии сжатия самопроизвольно. Однако чтобы сделать этот процесс бесперебойным, необходимо вначале подогреть смесь до требуемого состояния.
В процессе повышения температуры двигателя, происходит повышение температуры смеси, лишние градусы для которой – это воспламенение смеси еще до попадания в цилиндр двигателя, что приводит к неэффективной работе двигателя или вовсе его отказу. Чтобы этого не произошло, свечи накаливания меняют свою температуру, поддерживая ее в определенных пределах. Именно для этого и предназначено реле свечей накаливания.
Реле представляет собой устройство, которое замыкает или размыкает электрическую цепь в зависимости от изменений контролируемой величины. В данном случае, реле на время подает ток на свечи накаливания и перекрывает его, давая свечам «остыть». После этого, цикл снова повторяется до тех пор, пока мотор не остановится.
Вполне логично, что при неисправности данного реле, перестанут работать и свечи накаливания.
Предположим, что мы сомневаемся в его работоспособности и нам нужно его проверить. Самое время узнать, как это сделать.
Где находится реле свечей накала, как его проверить и поменять?
Так как данное реле – это электрическое устройство, процесс его проверки заметно упрощается. Для этого вам понадобится мультиметр. Вначале необходимо найти данное реле. Оно может быть выполнено в виде отдельного блока или коробки, которая крепится к кузову автомобиля. Место крепления к кузову называется «массой».
Через это соединение происходит питание от «минусовой» клеммы. Все остальные концы являются плюсовыми. Дополнительную информацию по специальным клеммам реле получает из блока управления двигателем.
Блок обрабатывает информацию с температурных датчиков и создает необходимый импульс на вход реле, что и вызывает его замыкание и размыкание.
Это указывает на то, что к реле подключается дополнительный пакет проводов.
Напряжение на выходе должно быть не менее 12 вольт. В крайнем случае, замерьте напряжение на клеммах аккумулятора, и если там получается 12 и более, а на реле 11, то оно считается неисправным. Другой способ проверки – это измерение сопротивления между клеммами реле.
Делается это индивидуально для каждого вида устройства, так как нормативные значения сопротивлений могут различаться.
Существует и другой – косвенный способ проверки. Для этого свечи выкручиваются, к ним присоединяют провода с реле и включают зажигание. Если свечи начинают греть, то реле считается исправным. В противном случае, неисправны либо свечи, либо само реле.
Перед снятием штекеров необходимо запомнить их место установки, иначе есть риск собрать устройство неправильно, из-за чего можно испортить работу, как реле, так и свечей накаливания. Чтобы лишний раз не лезть под капот, рекомендуется также заменить и свечи.
На этом проверка и замена реле свечей накаливания завершена. Как видите, это не сложная процедура и вполне выполнима собственными силами. Желаем вам удачи на дорогах!

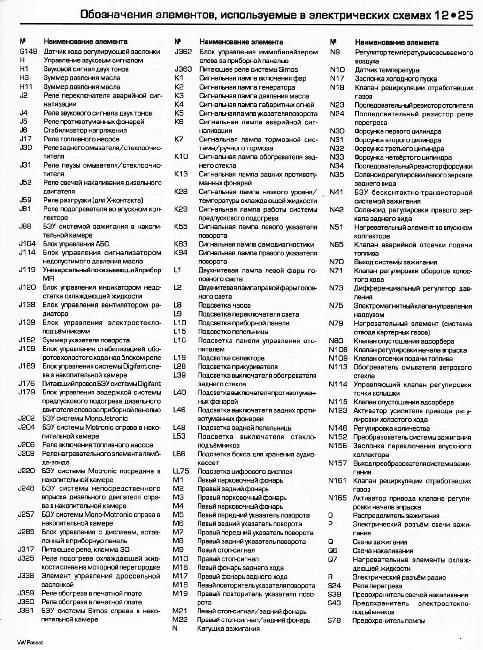

Где находятся блоки предохранителей на Пассате Б3
Производство Volkswagen Passat началось в 1973 г. на основе седана Audi 80. Третье поколение появилось в Европе в 1988 г., а в Северной Америке – в 1990 г. В декабре 1991г. было открыто первое сборочное производство на территории бывших социалистических государств. Оно разместилось в столице Словакии Братиславе.
Для поддержания спроса появились спецверсии:
- Arriva;
- Comfort Edition;
- Edition One;
- Trend;
- Tax в кузовах универсал и седан.
В 1992г. вышла модель GT Edition One с увеличенной мощностью двигателя и богатой отделкой салона. Ее выпуск завершился в 1993 г.

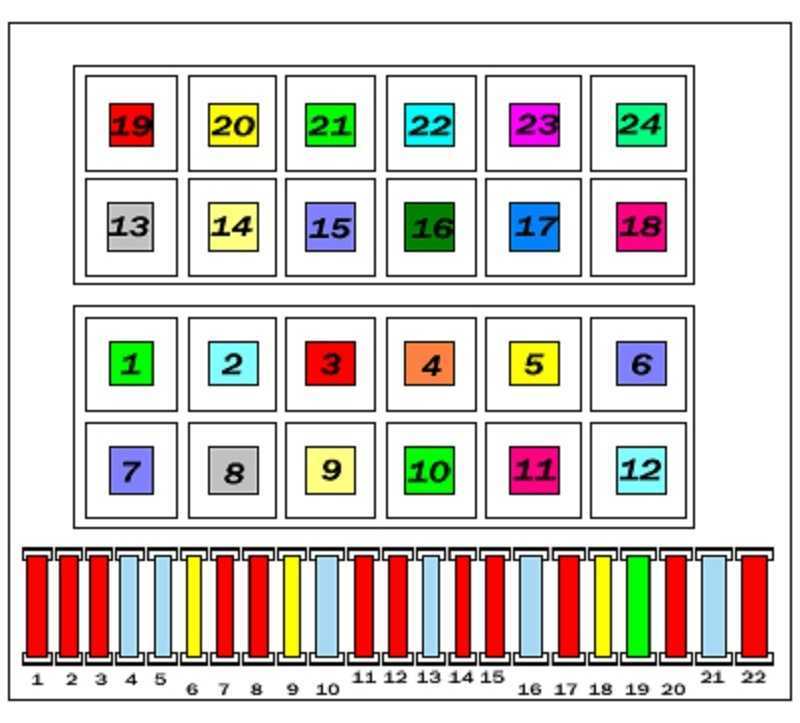

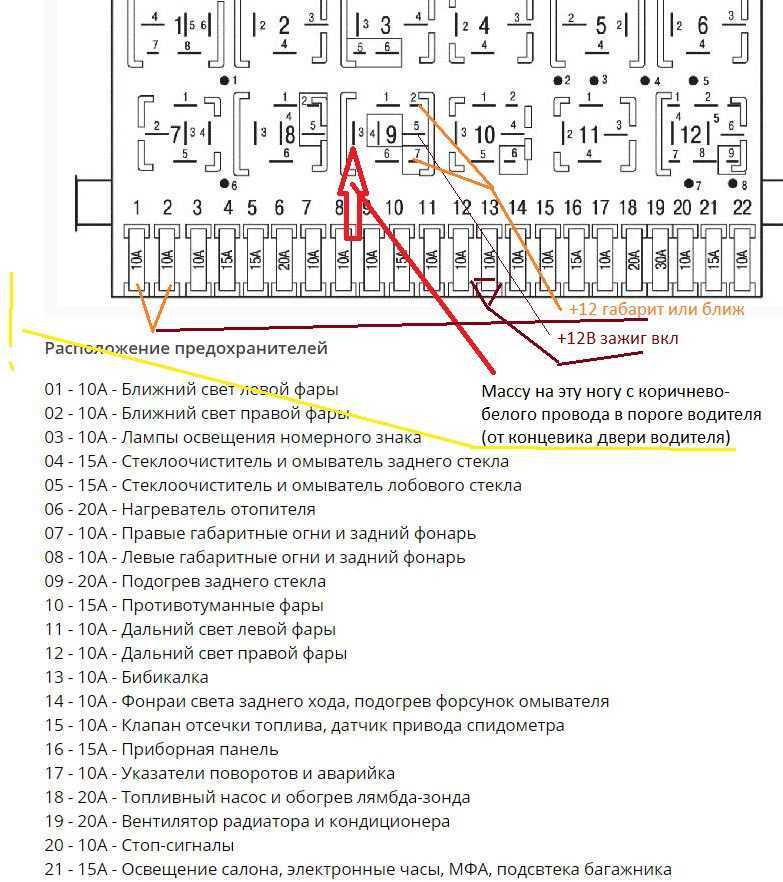

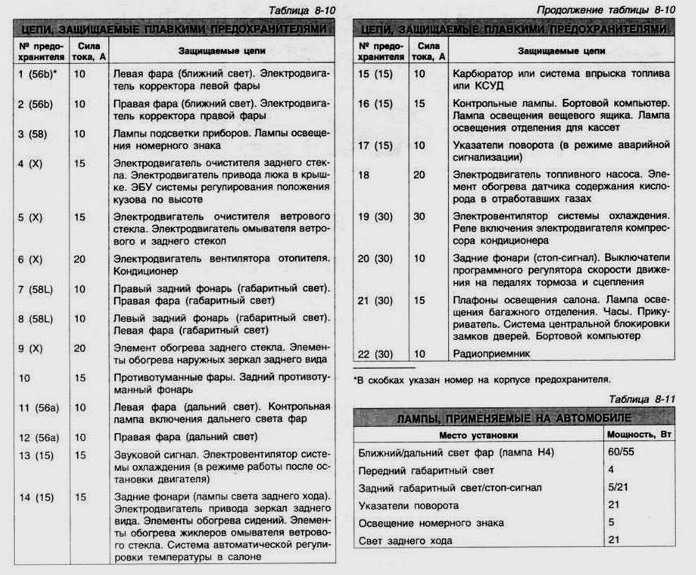

В салонном блоке

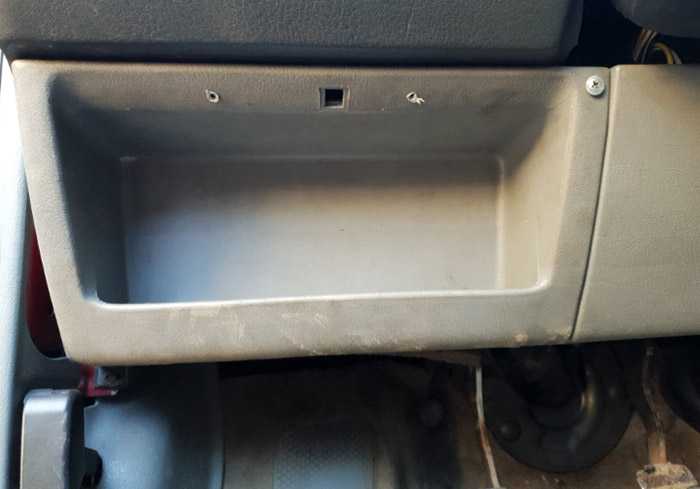

В салоне VW Passat B3 модуль с предохранителями находится под приборным щитком слева от рулевой стойки. Его расположение не зависит от типа кузова.

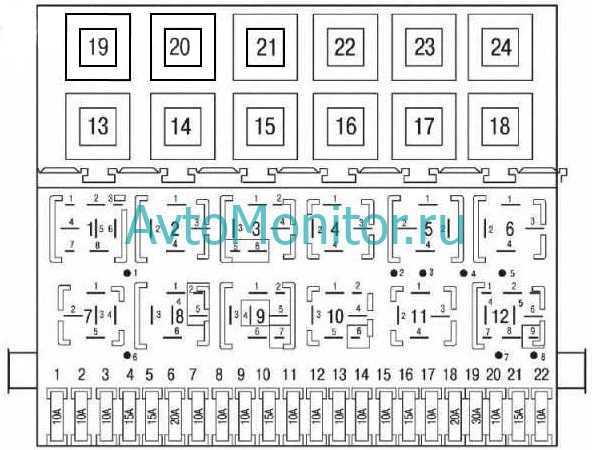

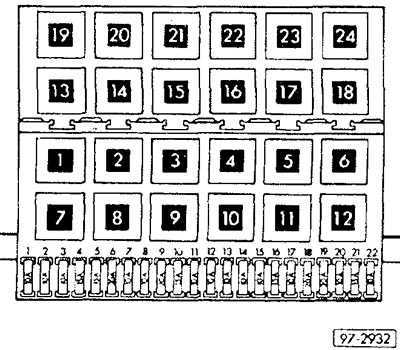

Основной блок в нижней части панели приборов.
В двигательном отсеке
Под капотом моторного отделения своего узла предохранителей и переключателей нет.
Здесь находятся отдельные элементы электросхемы, например:
- реле генератора рядом с двигателем;
- регулятор напряжения аккумуляторной батареи под левым крылом;
- модуль переключателя дальнего и ближнего света;
- блоки вставок в корпусах фар и т.д.
Как работает прибор
Предохранители на форд мондео 1: где находятся, з
В электронной цепи практически каждого прибора автомобиля есть такой узел, как предохранитель. Он необходим для защиты электросистемы от возможного замыкания. Исключается применение предохранителей только в цепях со слишком высокой силой тока.
Стоит о электричества собраны в одно место для удобства проверки того или иного электроприбора при ремонте. Каждая электросистема отдельного прибора имеет максимально возможную силу протекающего через неё тока. Предохранитель устанавливается с заниженным порогом, чтобы в случае выхода из строя электроцепи и превышения в ней силы тока, перегорел он, а не провода. Вышедший из строя «защитник» обесточивает всю цепь, тем самым предотвращая короткое замыкание и потенциальный пожар.
Количество предохранителей в блоке напрямую зависит от оснащения вашего Пассата различными электроприборами, то есть от его комплектации.

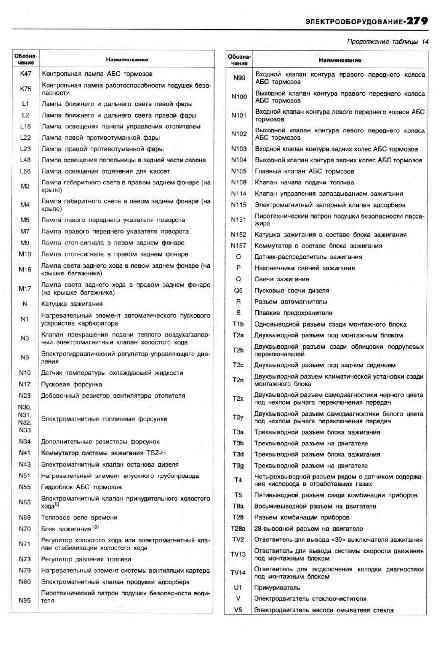

Расположение предохранителей в «Пассат Б5»
Защитная система реле и предохранителей Volkswagen Passat B5 разделена на блоки:
- панель предохранителей;
- основной релейный блок;
- дополнительная линейка реле;
- блок в подкапотном пространстве.
Блок предохранителей в «Пассат Б5» находится на торце передней панели с левой стороны. Дополнительные плавкие вставки располагаются в релейных блоках. Чтобы получить доступ к предохранителям, необходимо демонтировать защитную крышку.

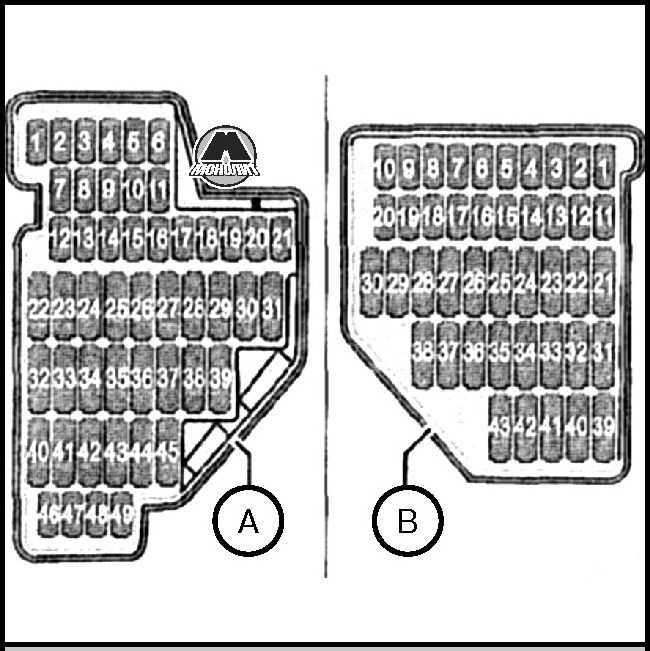

Схема предохранителей VW B5. Источник фото: https://www.drive2.com/l/5460161/

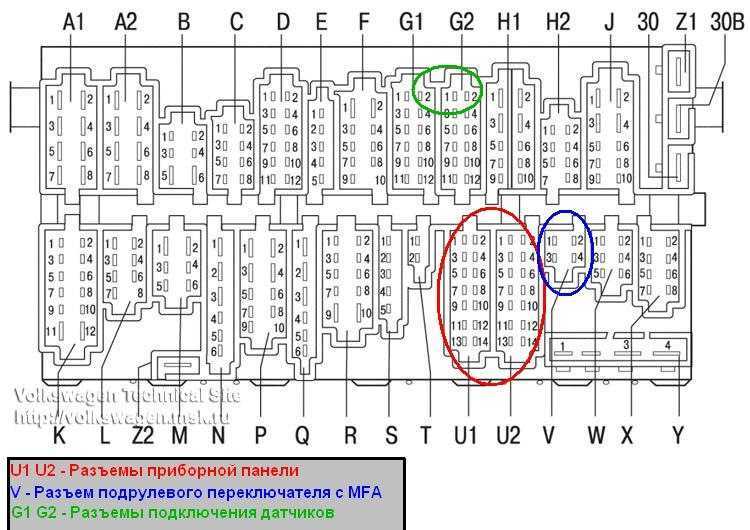

Релейный блок находится в салоне автомобиля под приборной панелью со стороны пассажира. Рядом с основной устанавливается дополнительная линейка реле.
Схема предохранителей в панели

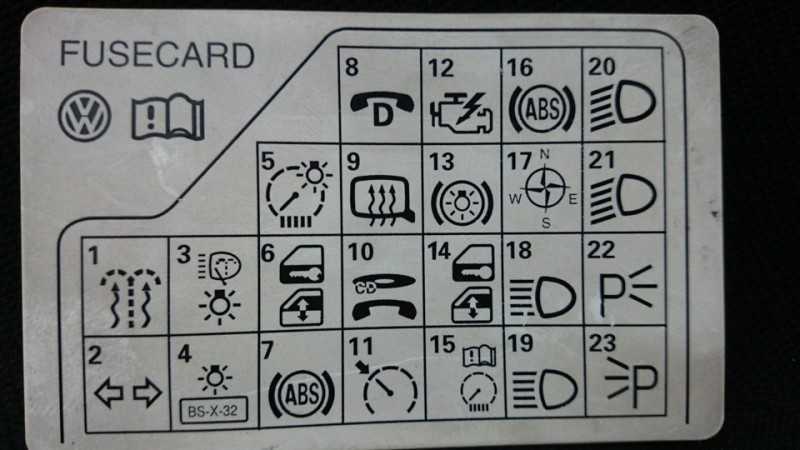

На внутренней стороне крышки располагается графическая схема предохранителей, расположенных в панели «Фольксваген Пассат Б5». Более подробную инструкцию с детальным обозначением и расшифровкой элементов системы можно найти на специализированных сайтах, посвященных автомобилям VW.
| Номер ячейки | Номинальная сила тока, Ампер | Для какой системы или прибора предназначен предохранитель |
| 1 | 5 | Система обогрева форсунок лобового стеклоомывателя |
| 2 | 10 | Поворотные указатели |
| 3 | 5 | Кондиционер, система круиз-контроля, климат-контроль, подогрев сидений водителя и пассажира, управление модулем аудиосистемы на рулевом колесе |
| 4 | 5 | Подсветка заднего номера |
| 5 | 10 | Приборная панель, подсветка обозначений на АКПП, система навигации |
| 6 | 5 | Блокировка дверей центрального замка, плафон подсветки |
| 7 | 10 | Антиблокировочная система (ABS), скоростной датчик, спидометр |
| 8 | 5 | Система телефонии |
| 9 | 10 | Система обогрева дверных замков и зеркал |
| 10 | 5 | Модуль корректировки фар, магнитола CD |
| 11 | 5 | Система круиз-контроля |
| 12 | 10 | Автодиагностика |
| 13 | 10 | Срабатывание стоп-сигналов |
| 14 | 10 | Плафон для салонного освещения, система охраны автомобиля |
| 15 | 10 | Приборная панель, навигационная система, АКПП |
| 16 | 5 | ABS |
| 17 | 10 | Обогревание замков в дверях |
| 18, 19 | 10 | Правая и левая лампы в фарах дальнего света |
| 20, 21 | 15 | Правая и левая лампы в фарах ближнего света, корректор переключения |
| 22 | 5 | Фонари габаритные справа |
| 23 | 5 | Фонари габаритные слева |
| 24 | 25 | Реле прерывателя стеклоочистителя, насос омывателя |
| 25 | 30 | Вентилятор печки отопительной системы |
| 26 | 30 | Обогреватель заднего стекла |
| 27 | 15 | Задний стеклоомыватель, дворник |
| 28 | 15 | Управление бензонасосом |
| 29 | 15 | Контроль за работой силового агрегата |
| 30 | 20 | Управление люком |
| 31 | 20 | Лампы фонарей заднего хода, разъем для диагностики |
| 32 | 20 | Система функционирования двигателя |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Управление впрыском топлива, регулировка зажигания |
| 35 | 30 | Электроразъем для прицепа |
| 36 | 15 | Противотуманные фонари |
| 37 | 15 | Разъем для телефона |
| 38 | 15 | Управление центральным замком, регулировка зеркал, система подъема стекол, открывание бензобака |
| 39 | 15 | Фонари аварийные |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Дополнительный разъем прикуривателя, ABS-система |
| 42 | 40 | Вентилятор вспомогательный |
| 43 | 5 | Дополнительное управление силовым агрегатом |
| 44 | 30 | Модуль подогрева в сидениях |
Некоторые предохранители дублируют функции других плавких вставок.
Основной релейный блок
Основной блок состоит из двух линеек – Z и R. Z имеет 13 ячеек, одна из них свободная, в R 8 разъемов, два свободных. Основные функции установленных реле в первой линии:
- управление вентилятором радиатора;
- регулировка сцепления;
- переключение режимов кондиционера;
- контроль режима работы свечами накаливания;
- включение ближнего и дальнего света;
- блокировка стартера.
Во второй линии R, реле контролируют звуковой сигнал, стеклоочистители, топливный насос, свечи.
https://youtube.com/watch?v=k7_Rk3ZBXuw%3F
Дополнительный блок имеет 6 реле и 3 предохранителя. Ими контролируются:
- антиблокировка колес при торможении;
- блокировка дифференциала;
- жесткость подвески;
- система вентиляции;
- гидравлический насос.
Предохранители защищают системы вентиляции и гидравлики от повышенного напряжения.

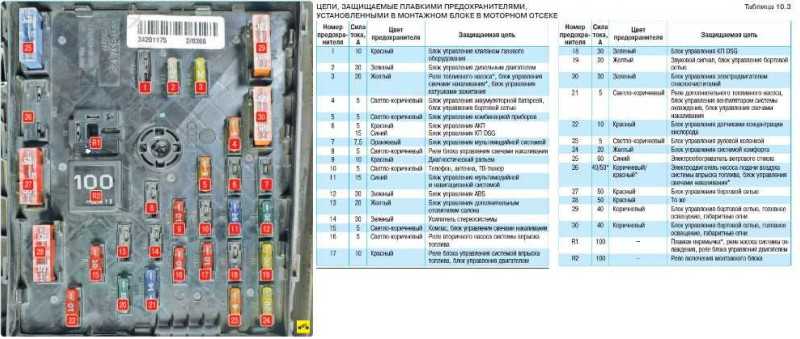

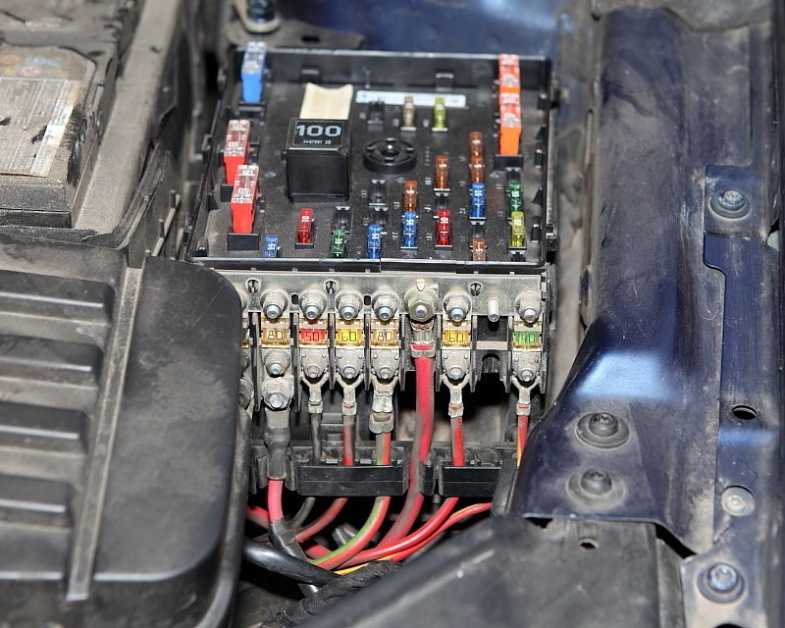

Подкапотный блок
Под капотом находится линейка реле, контролирующая работу:
- электропитания системы впрыска Motronic;
- двух насосов – вторичного воздуха и охлаждающей жидкости.
В этом блоке установлены предохранители:
| Номер ячейки | Ампер | Предназначение |
| 1 | 10 | Форсунки |
| 2-3 | 2 ячейка – 5 | Два насоса – охлаждающей жидкости и вторичного воздуха |
| 3 ячейка – 50 | ||
| 4 | 40 | Катушки зажигания |
| 5 | 5 | Система впрыска Motronic |
| 6 | 10 | Электроника силового агрегата |

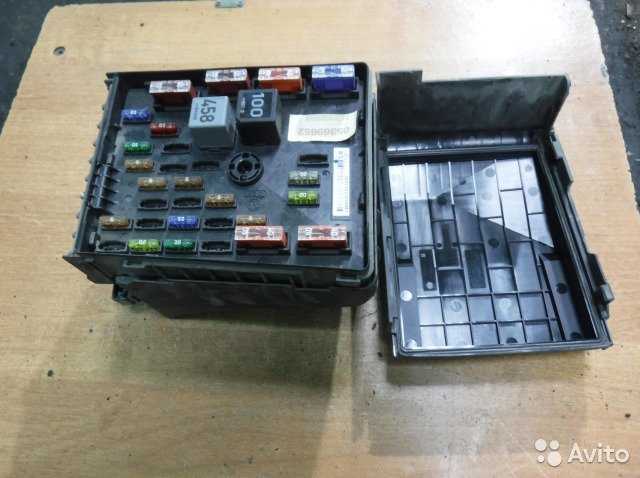

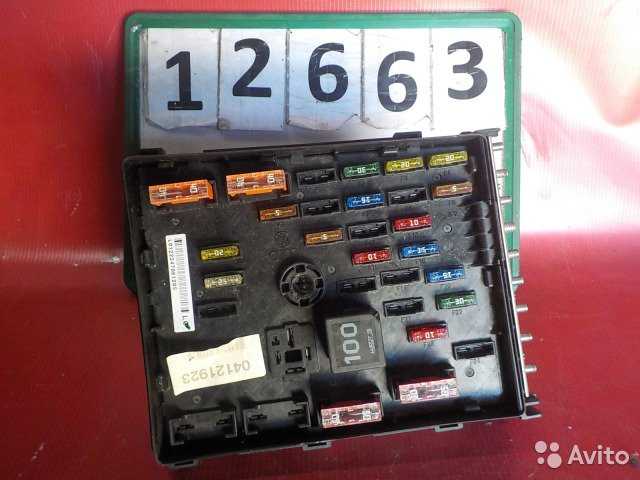

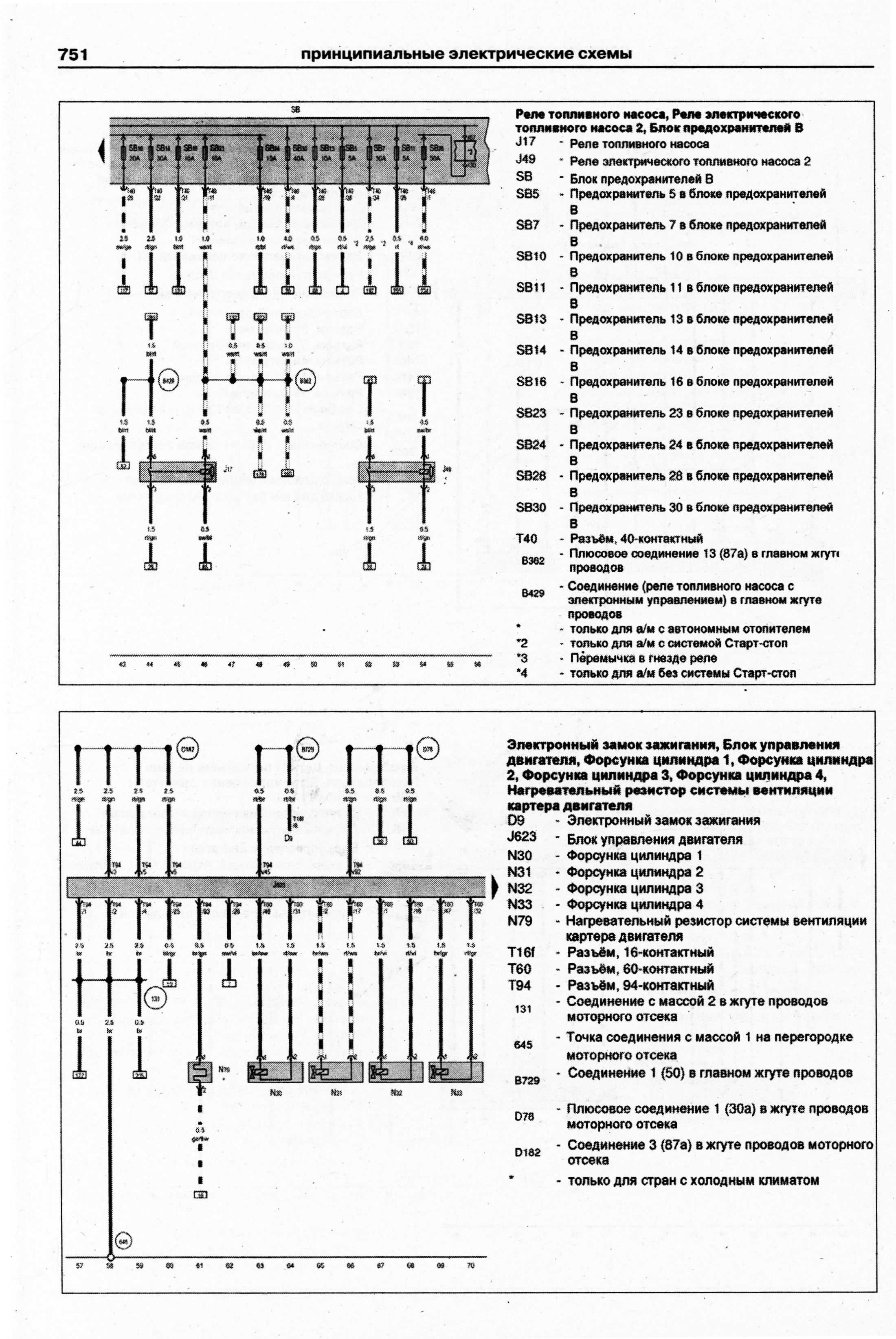

Предохранители Фольксваген Пассат Б6: где находятся, замена
Традиционно для Volkswagen, каждое последующее поколение автомобилей превосходит по габаритам своего предшественника.
Не стал исключением и Passat В6. Автомобиль стал длиннее на 62 мм 4,77 мшире на 74 мм 1,82 м и выше на 10 мм 1,47 м.
Таким образом, модель достигла, согласно классификации Volkswagen AG, верхних пределов своего сегмента. Колесная база прибавила в длине 6 мм 2,71 ма багажник стал объемнее на 90 литров литров — рекорд в классе.
Автомобиль предлагается в двух вариантах кузова: Разрабатывая дизайн экстерьера, производители решили расшифровка предохранителей фольксваген пассат б6 от ярко выраженной симметрии, характерной для предшественников, и оснастили модель передними фарами сложной формы, огромной облицовкой радиатора и задними фонарями со светодиодами. Кузов автомобиля изготавливается с применением высококачественных технологий лазерной сварки, что позволяет свести к минимуму кузовные зазоры и, как следствие, снизить уровень шума на высоких скоростях.
Благодаря поперечному расположению двигателя и модульному принципу построения салона, свободное пространство в автомобиле сопоставимо с таковым в представительских лимузинах. Как и наружный облик, интерьер нового Passat солиден и лаконичен.

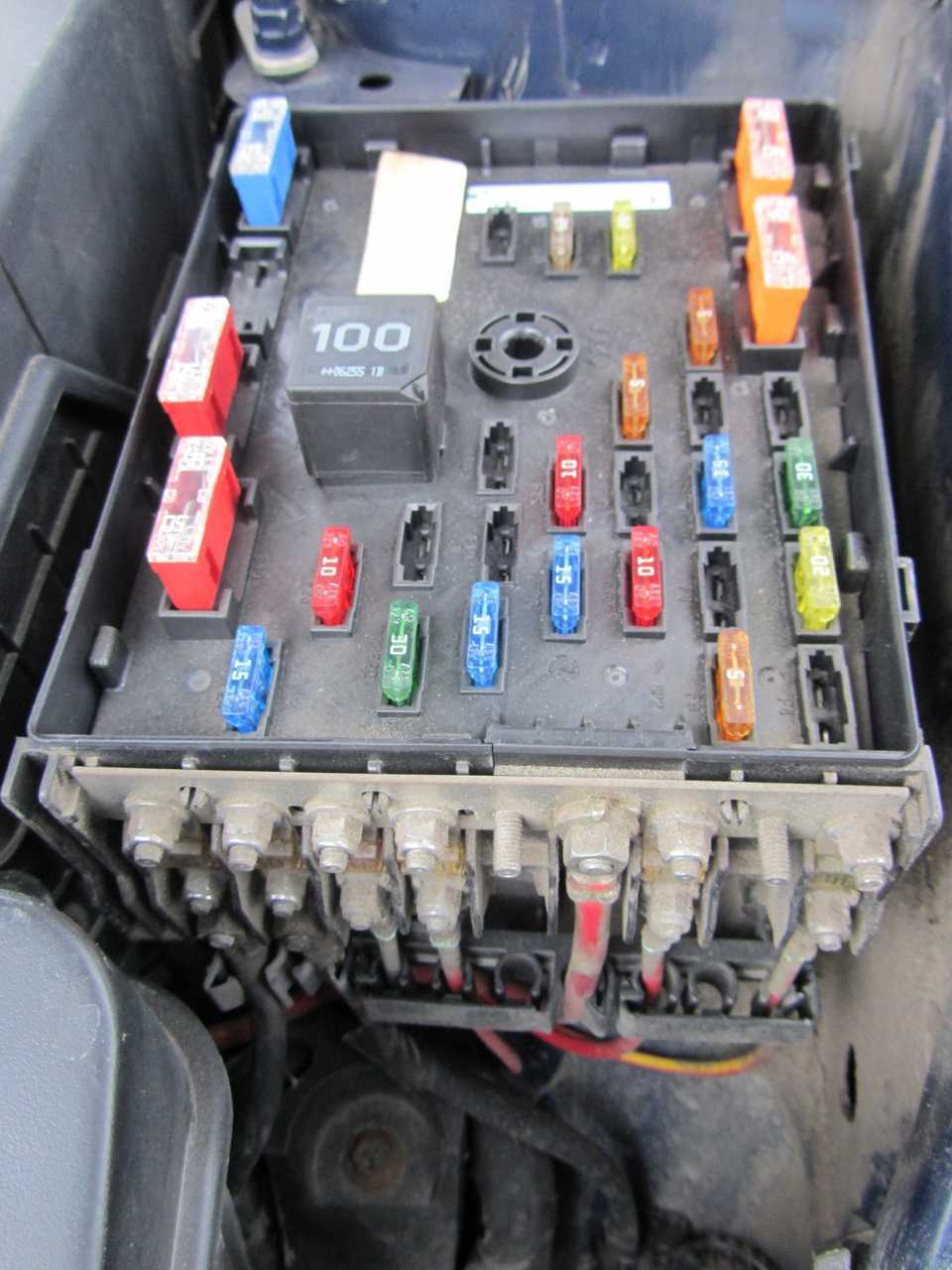

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. Сдвиньте кнопку вперед в направлении, указанном стрелкой, чтобы отпереть крышку блока предохранителей.
Снимите крышку блока предохранителей по направлению вверх. Для установки крышки установите ее на блок предохранителей.
Сдвиньте кнопку назад против направления стрелки до слышимого щелчка фиксации. Цветовая маркировка предохранителей.
