Предназначение предохранителей
От аварий в электросети авто предусмотрены два типа элементов со сходными функциями – реле и предохранители. Но между ними есть различие: когда в штатной проводке скачет напряжение, реле перераспределяет ток между потребителями, а предохранитель просто прерывает цепь. Оба элемента страхуют штатную проводку от перегрузок.
Внутри плавких вставок (предохранителей) проходят проводки из меди, цинка, других сплавов. Физические свойства металлических нитей таковы, что они расплавляются при повышении напряжения в сети, тем самым прерывая цепь. Потребители и сама проводка при этом остаются целыми.
Где находится блок предохранителей?
Рассмотрим по порядку место расположения блоков предохранителей (БП) и схему элементов для каждой модели авто линейки В.
Для моделей В3 и В4

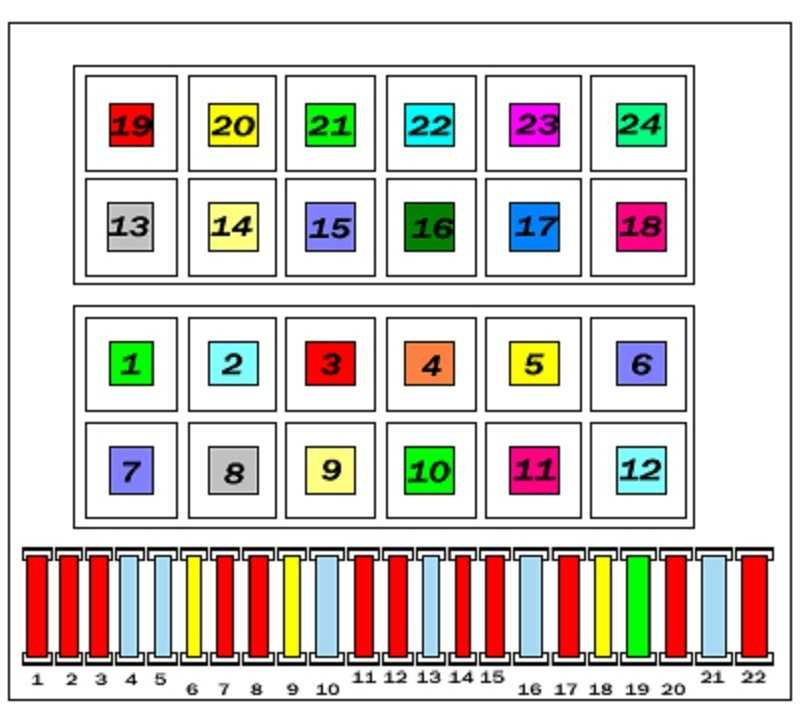

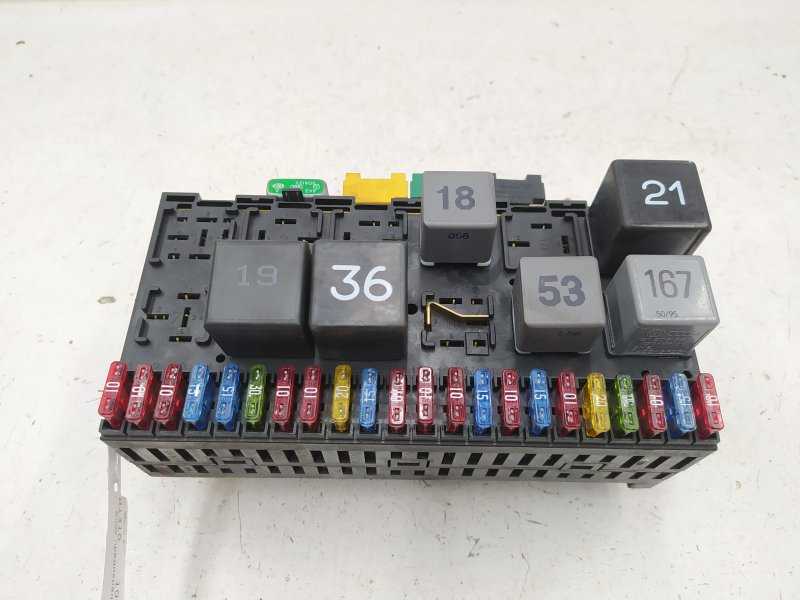

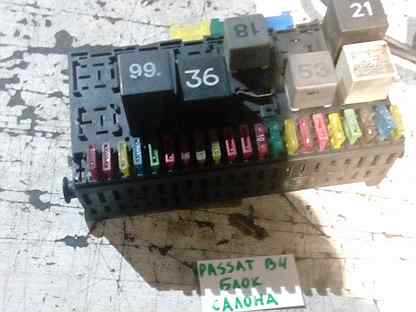

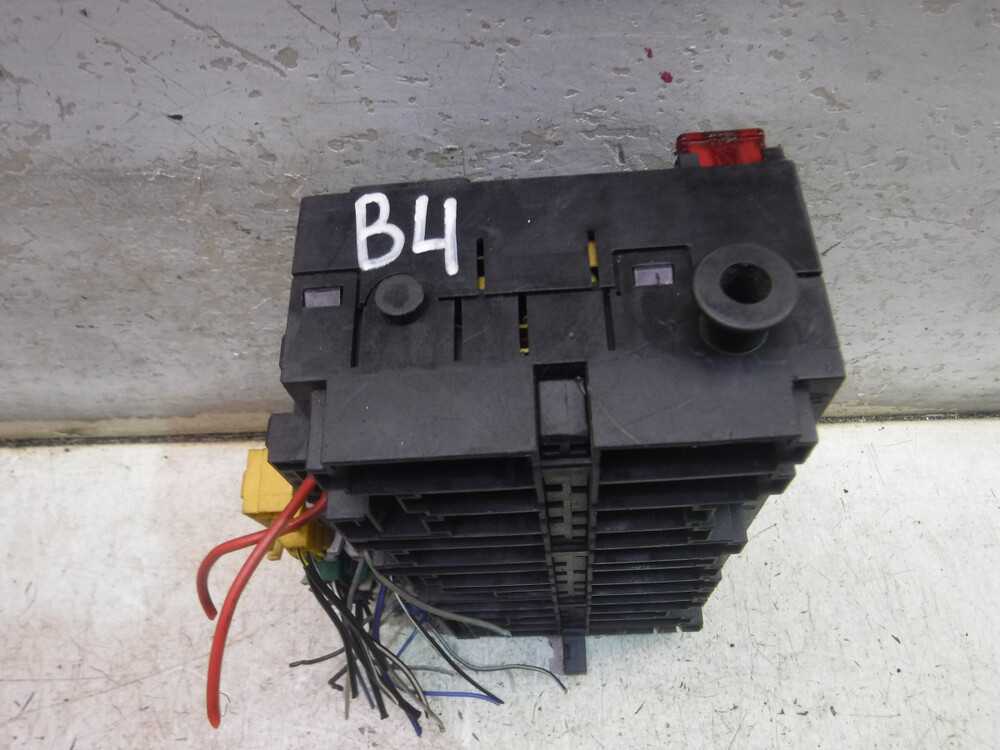

Так выглядит основной БП в Volkswagen Passat B3 и B4

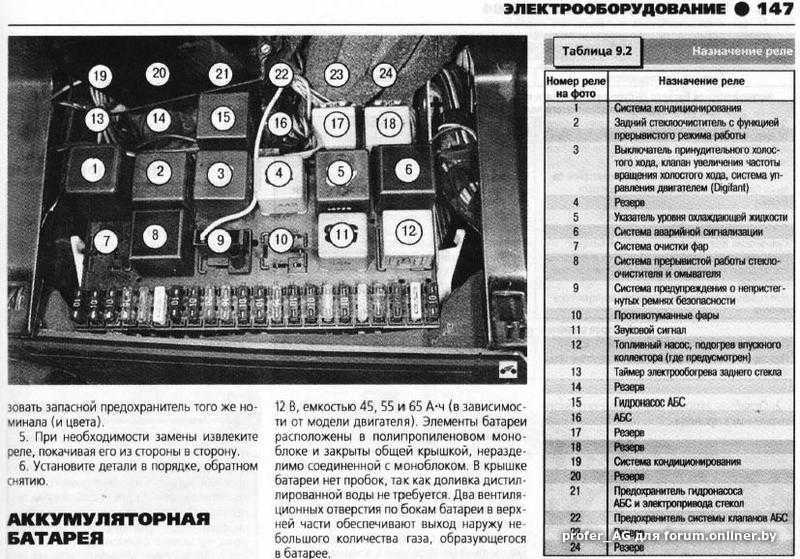

В моделях транспортных средств Passat B3 и В4 главный блок с предохранителями, который, собственно, является и единственным, находится в салоне. Здесь же отметим — в зависимости от модификации или дополнительного оборудования в вашем транспортном средстве могут быть установлены и дополнительные приборы, но это зависит исключительно от хозяев авто. На производстве в B3 монтируется только один блок, и его расположение — в салоне. Здесь находятся элементы, отвечающие за все оборудование — начиная от прикуривателя и заканчивая противотуманными фонарями.
В частности, данный БП в моделях B3 и В4 находится в нижней части консольной панели, напротив водительского сидения. Более подробно вы можете увидеть на фото. Чтобы получить доступ, необходимо демонтировать полочку с нижней лицевой части торпеды. В более новых моделях машин доступ можно получить в результате снятия крышки. Главные элементы блока B3 предохранителей находятся непосредственно под реле.

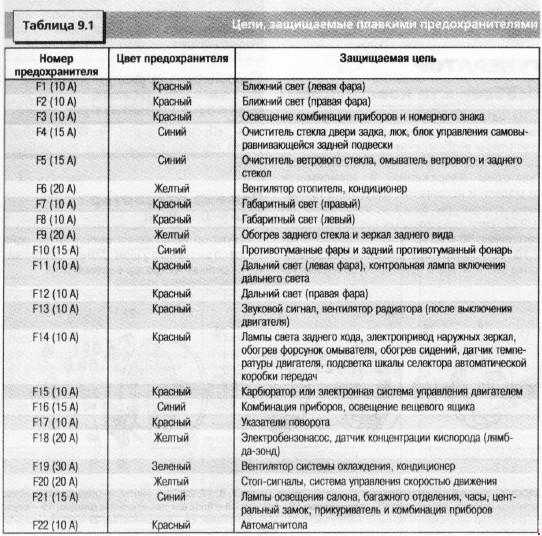

Следует также отметить, что все ПП (плавкие предохранители) промаркированы, а на обратной стороне крышки помечена схема электропроводки с нанесением всех компонентов. Также нужно добавить, что на некоторых моделях авто B3 имеются и дополнительные ПП, находящиеся под главными.
Запрос вернул пустой результат.
Для марок B5
На этих моделях VW Passat производитель решил монтировать два блока предохранителей. Основной БП, содержащий в себе элементы, отвечающие за большую часть оборудования (прикуривателя, фар, отопителей, печки и так далее), находится в салоне транспортного средства. В частности, он расположен с левой торцевой стороны приборной панели, то есть добраться до него можно, как видно по фото, только при открытой водительской двери.

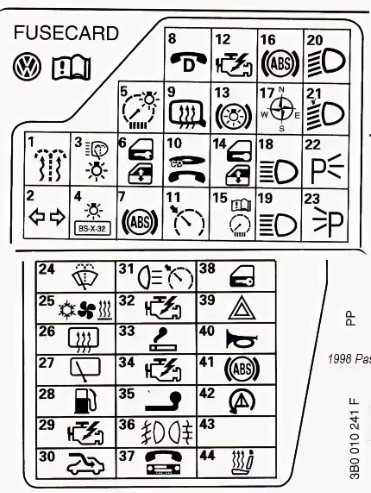

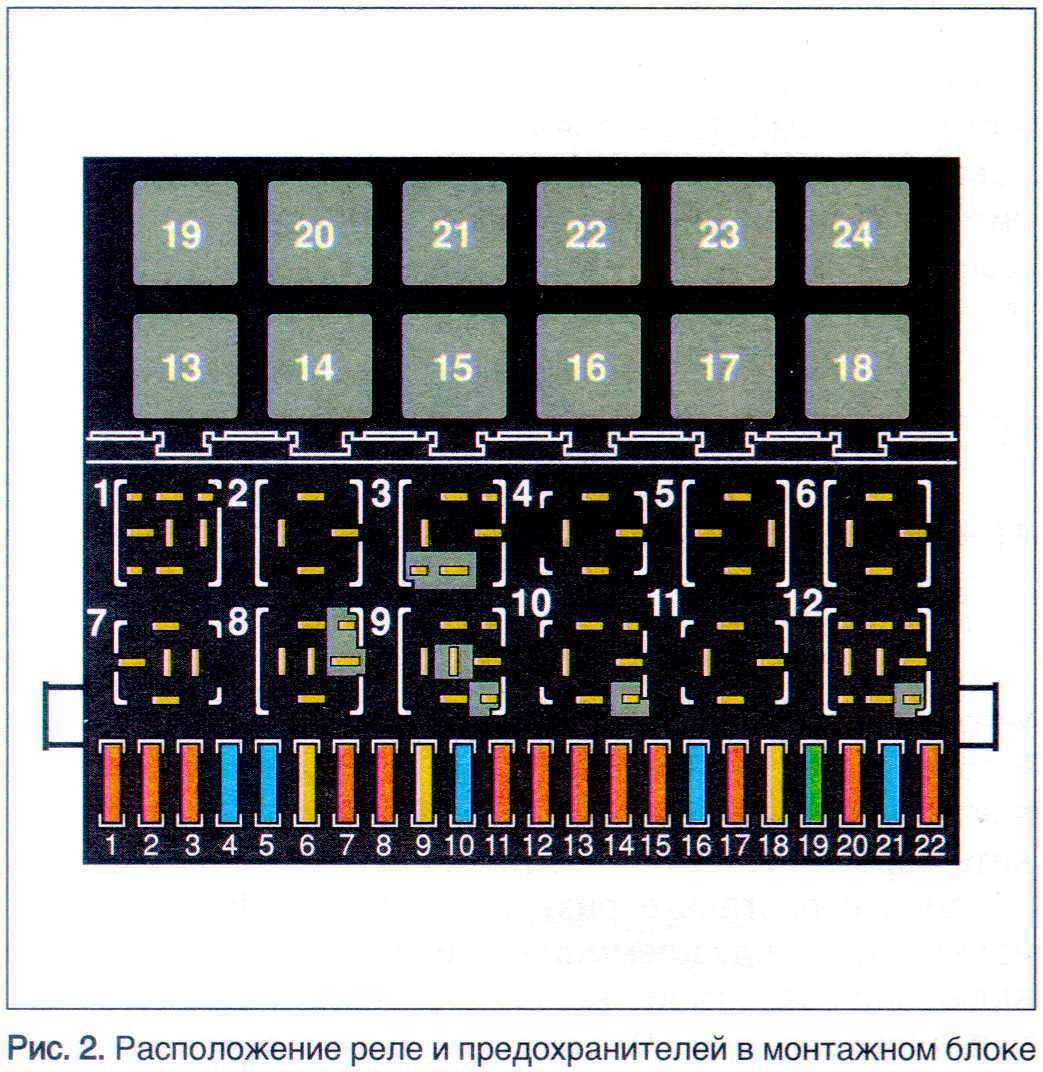

Здесь представлена схема всех ПП, которые находятся в основном БП, расположенном в салоне.
Наверняка вам будет интересно, за какое оборудование отвечают ПП из этого прибора. Специально для вас специалист нашего ресурса составил соответствующую таблицу.
Запрос вернул пустой результат.

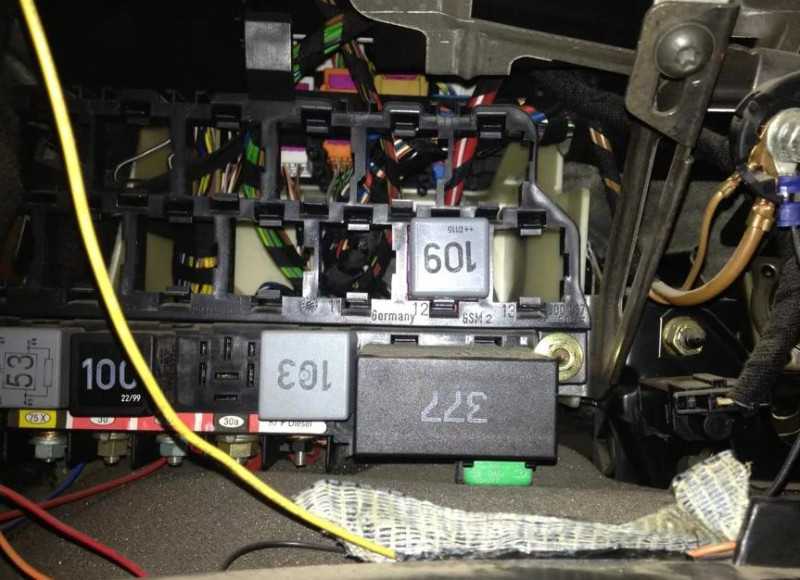

Это то, что касается основного БП. Однако, помимо этого блока предохранителей, автомобили VW Passat B5 также оборудованы еще одним прибором, в котором расположены исключительно реле. Этот небольшой приборчик находится в районе центрального распределительного устройства, за защитной крышкой под торпедой, в частности, со стороны пассажирского сидения. Подробная схема устройства и описание назначений, за что отвечают ПП, представлена ниже.
Так выглядит схема реле, находящихся в салоне VW Passat
Чтобы у вас не возникало лишних вопросов, для этого БП также подготовили таблицу назначения элементов, которая предоставлена ниже.
Блоки предохранителей и реле в салоне
Основная плата с предохранителями ауди а4 б7
Расположен данный блок с левого торца панели приборов за пластиковой крышкой.
Схема
Расшифровка схемы
| № | Назначение |
| 1 | 10А кондиционер |
| 2 | 5А фонари освещения пространства для ног |
| 3 | 5А обуреваемые жиклеры стеклоомывателя |
| 4 | 5А вентилятор системы охлаждения |
| 5 | 10А телефон, сенсор уровня моторного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач) |
| 6 | 5А кондиционер (датчик оценки качества воздуха), датчик давления |
| 7 | 10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса |
| 8 | 5А телефон |
| 9 | 15А усилитель тормозного привода (вакуумный насос) |
| 10 | 5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа |
| И | отсутствует |
| 12 | 10А диагностическая розетка |
| 13 | 10А модуль рулевой колонки |
| 14 | 10А фонари сигнала торможения |
| 15 | 10А комбинация приборов, система навигации |
| 16 | 5А устройство для открывания гаражных ворот |
| 17 | 10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света |
| 18 | 5А Адаптивный свет (поворотный свет) слева |
| 19 | 15А противотуманный свет |
| 20 | отсутствует |
| 21 | отсутствует |
| 22 | 15А дверь водителя/ переднего пассажира |
| 23 | 15А задние двери |
| 24 | 20А комфортабельное электрооборудование с центральным управлением |
| 25 | 30А вентилятор отопителя |
| 26 | 30А обогрев заднего стекла |
| 27 | 30А розетка прицепа (блок управления) |
| 28 | 20А топливный насос, дополнительный насос дизельного двигателя |
| 29 | отсутствует |
| 30 | 20А подъемно-сдвижная панель крыши |
| 31 | 15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало |
| 32 | 20А штепсельная розетка прицепа |
| 33 | 15А прикуриватель |
| 34 | 15А отсутствует |
| 35 | 20А розетка в багажнике |
| 36 | 30А стеклоочиститель |
| 37 | 30А насос стеклоомывателя и устройства чистки фар |
| 38 | 15А комфортабельное электрооборудование с центральным управлением, отпирание багажника |
| 39 | 20А радиосистема |
| 40 | 25А звуковой сигнал |
| 41 | 30А автономный отопитель |
| 42 | 25А электронная система динамической стабилизации (ESP) |
| 43 | 15А управление двигателем |
| 44 | 35А обогрев сидений |
Блоки предохранителей и реле под приборной панелью
Схема 1 блока
Назначение
| 1 | |
| 2 | |
| 3 | |
| 4 | Блок управления 3 системы сигнализации такси-hands-free |
| A | |
| B | Дополнительное оборудование |
| c | |
| D | |
| H | (50A) Антиблокировочная система тормозов(ABS) |
| G | (40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения |
| F | (10A) Обслуживающие автомобили |
| E | Блок управления 2 электродвигателем вентилятора системы охлаждения – если установлен |
Схема 2 блока
Описание схемы предохранителей
| 1 | Реле топливного насоса- бензин |
| 2 | Блок управления усилителем рулевого управления (Servotronic) (если установлен) |
| 3 | Реле звукового сигнала (двойная тональность) |
| 4 | Реле вакуумного насоса усилителя тормозов (если установлено) |
| 5 | |
| 6 | Реле вспомогательных цепей зажигания |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла |
| F3 | |
| F4 | (30A) Тепловой предохранитель электропривода задних стеклоподъёмников |
| F5 | (10A) Электропривод сидений (регулировка поясничной опоры) |
| F6 | (30A) Тепловой предохранитель электропривода передних стеклоподъемников |
| F7 | (30A) Разъем электрооборудования прицепа |
Схема 3 блока
Назначение
| 1 | — |
| 2 | Реле 2 нагревателя охлаждающей жидкости — высокая мощность |
| 3 | Реле 1 нагревателя охлаждающей жидкости — низкая мощность |
| F1 | (30А) Дополнительный отопитель – 2003 г |
| F2 | (40A) Нагреватель охлаждающей жидкости |
| F3 | (60A) Нагреватель охлаждающей жидкости |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Схема предохранителей Volkswagen Passat B5
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Фольксваген.
Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира. На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.
Блок предохранителей в панели приборов со стороны водителя
| № | A | Назначение |
| 1 | 5 | Обогреваемые сопла омывателей лобового стекла |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение ящика для перчаток, органов управления кондиционером, селектора автоматической коробки передач |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, кондиционер |
| 6 | 5 | Плафоны и светильники для чтения, плафон багажного отделения |
| 7 | 10 | Блок управления ABS |
| 8 | 5 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
| 9 | 5 | Обогрев зеркал |
| 10 | 5 | CD-чейнджер |
| 11 | 5 | Темпостат при автоматической коробке передач |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Сигналы торможения |
| 14 | 15 | Установка зеркал, стеклоподъемники, единая блокировка замков |
| 15 | 10 | Приборная доска, автоматическая коробка передач |
| 16 | — | Не используется |
| 17 | 7.5 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний сеет левый |
| 20 | 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 15 | Ближний свет левый, корректора наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоомыватели |
| 25 | 30 | Вентилятор системы вентиляции, кондиционер |
| 26 | 30 | Обогрев заднего стекла |
| 27 | — | Не используется |
| 28 | 20 | Топливный насос |
| 29 | 20 | Электронные системы двигателя |
| 30 | 20 | Подьемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, автоматическая коробка передач, темпостат при ручной коробке передач |
| 32 | 20 | Электронные системы двигателя |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Электронные системы двигателя |
| 35 | 30 | «Плюс» продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние туманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 15 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, единая блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | 30 | Обогрев сидений |

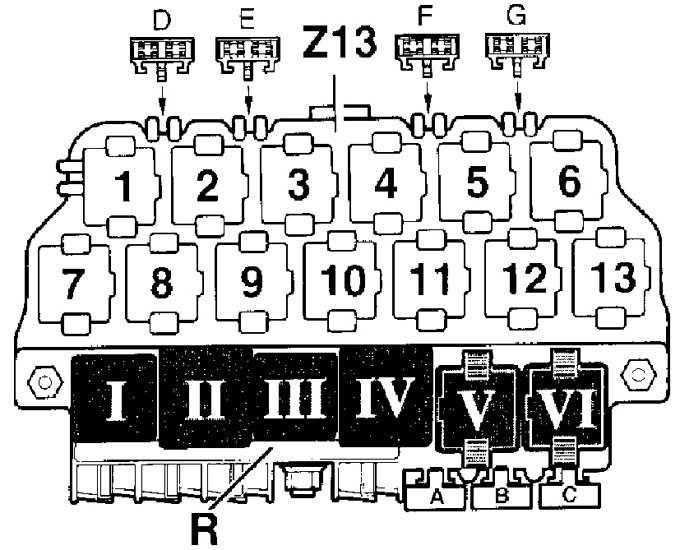

Блок реле R и Z13
| Блок реле Z13 над блоком реле R | |
| 1 | Реле вентилятора радиатора (Кондиционер) |
| 2 | Реле муфты сцепления |
| 3 | Реле электромагнитной муфты (Кондиционер) |
| 4 | Реле кондиционера |
| 5 | Реле топливного насоса на дизельных двигателях |
| 6 | Реле внешнего освещения. Оборудование такси |
| 7 | Реле фар |
| 8 | Реле свечей накаливания |
| 9 | Не используется |
| 10 | Реле противотуманных фар |
| 11 | Реле средств связи |
| 12 | Реле стартера |
| 13 | Реле блокировки стартера |
| Блок реле R | |
| A | Предохранитель разъема I в багажнике |
| B | Предохранитель разъема II в багажнике |
| I | Реле звукового сигнала |
| II | Промежуточное реле контакта X |
| III | Реле стеклоочистителей, стеклоомывателей |
| IV | Реле топливного насоса Реле свечей накаливания |
| V | Не используется |
| VI | Не используется |
Дополнительный блок реле
| Реле | |
| 1 | Не используется |
| 2 | Реле ABS/EDS/ESC |
| 3 | Реле ABS/EDS/ESC |
| 4 | Реле вентилятора 80 Вт. Реле вентилятора 300 Вт, 1 ступень |
| 5 | Реле вентилятора для максимальной скорости |
| 6 | Реле вентилятора 300 Вт, 2 ступень |
| 7 | |
| 8 | |
| Предохранители | |
| 5A | Предохранитель вентилятора (A) |
| 30A | Предохранитель вентилятора (B) |
| 50A | Предохранитель гидравлического насоса (C) |
Предохранители и реле электронного блока в двигательном отсеке слева
| Реле низкой мощности свечей подогрева охлаждающей жидкости |
| Реле высокой мощности свечей подогрева охлаждающей жидкости |
| Реле контакта 30 |
| Предохранитель водяного насоса, двигатель AGZ |
| Предохранитель системы управления двигателем, 15А |
| Предохранитель свечей накаливания, 80А |
| Предохранитель свечей подогрева охлаждающей жидкости, 25А |
| Предохранитель свечей подогрева охлаждающей жидкости, 50А |
На сайте avto-fresh.com вы сможете найти схема предохранителей volkswagen passat b5 фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.
Блок предохранителей
Расположен в торце панели приборов со стороны водителя за защитной крышкой.
На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.
Схема
Описание
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD — чейнджер |
| 11 | 5А Круиз-контроль , комбинация приборов |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП, кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель |
| 42 | 40А Вспомогательный воздушный вентилятор 25А Радио |
| 43 | 5А S-контакт 10А Элементы управления двигателем |
| 44 | 30/15А Подогрев сидений |
Блоки в салоне
Блок предохранителей
Он находится в торце приборной панели слева и закрыт защитной крышкой. С обратной стороны которой, должна находится инструкция с актуальным назначением предохранителей.
Схема блока
Описание
| F1 | 10А Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А Реле противотуманных фар, регулятор освещения |
| F4 | 5А Лампы фонарей освещения номерного знака |
| f5 | 7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5А Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А Лампы света заднего хода |
| F9 | 5А АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А Электронный блок управления (ЭБУ) |
| F11 | 5А Щиток приборов |
| F12 | 7,5А Питание диагностического прибора |
| F13 | 10А Лампы сигналов торможения |
| F14 | 10А Лампы освещения салона |
| F15 | 5А Щиток приборов, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А Лампа габаритною света (правая фара) |
| F23 | 5А Лампа габаритного света (левая фара) |
| F24 | 20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А Электровентилятор отопителя, кондиционер |
| F26 | 25А Электрообогрев заднего стекла |
| F27 | 15А Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А Топливный насос |
| F29 | 15А Электронный блок управления, зажигание |
| F31 | 20А Автоматическая коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система управления двигателем |
| F35 | 30А Гнездо 12 В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А Аварийная сигнализация |
| F40 | 20А Звуковой сигнал |
| F41 | 15А Предохранитель прикуривателя |
| F42 | 15А Автомагнитола |
| f43 | 10А Система управления двигателем |
| F44 | 15А Обогрев сидений |
Блок реле
Основной блок с реле находится под самой панелью, со стороны водителя.
Фото пример
Схема
Расшифровка
Блок R
- I Реле звукового сигнала — Реле 53
- II Промежуточное реле контакта Х — Реле 100
- III Свободное
- IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
- V Реле стеклоочистителей — Реле 603, 377, 389, 192
- VI Свободное
- А Предохранитель для электрической регулировки сидения
- В Свободное
- С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида
Блок Z13
- Реле противотуманных фар — Реле 53
- Реле дистанционного разблокирования задней двери
- Реле блокировки стартера
- Свободное
- Свободное
- Распределительное реле для радио/телефона — Реле 147
- Реле электронного контроля частоты вращения (EPS)
- Реле внешнего освещения
- Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
- Блок управления сигнализации – ТАКСИ
- Реле блокировки стартера и заднего хода — Реле 175
- Реле подачи напряжения на клемму 30
- Реле вентилятора радиатора (кондиционер)
Плавкие предохранители на блоке Z13
- D Свободное
- Е Задний стеклоподъемник
- F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
- G Рупор для предупредительной сигнализации кражи
Предохранители и реле Volkswagen Passat B7
Меняем предохранители на Volkswagen Passat B5
https://youtube.com/watch?v=tR_p45N4qDw
Наибольшие изменения коснулись радиаторной решетки и головной предохранители фольксваген пассат б7, кроме того, по сравнению с В6, несколько увеличились габаритные размеры. Passat всегда пользовался огромной популярностью среди покупателей, поэтому появление новых поколений данной модели было вполне закономерным. У истоков компании Фольксваген стал выдающийся автомобильный инженер Фердинанд Порше, возглавлявший тогда собственное КБ в Штутгарте и занимавшийся конструированием небольших машин с 9-цилиндровыми оппозитными двигателями.
Гарантия 1 год на работы и запчасти!
История легендарной марки автомобиля Volkswagen не так продолжительна, как у многих известных автомобильных фирм, но зато полна событиями.
И чтобы почти каждая деталь от омывателя фар до закрывания багажника была настолько не продумано и совсем не юзер френдли так сказать, предохранители фольксваген пассат б7 от машины такого класса никак не ожидала. Сказали что это этикетка отделки, расположенная изнутри не видно у крыши ближе к пассажиру.
Модель, названная по аналогии с ветром, определяющим климат на планете, первоначально предлагалась с четырьмя типами кузова: Годом позже появился пятидверный универсал. Passat всегда пользовался огромной популярностью среди покупателей, поэтому появление новых поколений данной модели было вполне закономерным.
Немногим более чем за тридцать лет производства было выпущено пять поколений, а очередное — шестая по счету генерация, была представлена на Женевском автосалоне в марте года. Модель хотя и получила индекс В6, однако это скорее дань традиции, поскольку с платформой В6 Audi А4, запущенной в году, практически ничего общего она не имеет.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Блок в моторном отсеке
Расположен с левой стороны под защитной крышкой.
Схема
Описание
| 11 | 60А Электродвигатель вентилятора системы охлаждения двигателя |
| 12 | 30А Цепи питания тягово – сцепного устройства прицепа и блока тягово – сцепного устройства прицепа (KL30) |
| 13 | 40А Насос ABS и ESP |
| 14 | Резерв |
| 15 | 60А Свечи подогрева |
| 16 | 60А Реле зажигания (KL15 #3) |
| 17 | 30А Включение стартера |
| 18 | 40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя) |
| 18 | Резерв (автомобили с системой запуска/ остановки двигателя) |
| 19 | Резерв |
| 20 | 10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30) |
| 21 | 25А Клапаны и блок управления ABS и ESP |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе) |
| 24 | 20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 25 | Резерв |
| 26 | 15А Реле мощности PCM |
| 27 | 5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 28 | 5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF) |
| 29 | 5А Мониторинг свечи накаливания испарителя |
| 30 | 7,5А Звуковой клапан продувки |
| 31 | 15А Насос YAP/UEGO |
| 32 | 20А Свеча подогрева испарителя |
| 33 | 10А Фонари заднего хода |
| 34 | 20А Электропитание прицепа KL15 |
| 35 | Резерв |
| 36 | 10А Муфта компрессора системы кондиционирования |
| 37 | Резерв |
| Реле | |
| R2 | Свечи подогрева |
| R3 | Буксировка прицепа (KL15) |
| R4 | Включение стартера |
| R5 | Принудительная подача (KL15 #4) |
| R6 | Принудительная подача (KL15 #3) |
| R7 | Топливный насос |
| R8 | Свеча подогрева испарителя |
| R9 | Не используется |
| R10 | Электромагнит муфты компрессора кондиционера |
Основной релейный блок
Этот пакет предохранителей разделен на 2 линейки:
- Z – с 12 заполненными и одной свободной ячейкой.
- R – 6 занятыми ячейками и двумя свободными.
Первая, Z-линия, отвечает:
- за радиаторный вентилятор;
- узел сцепления,
- кондиционер;
- свечи накаливания;
- оптические приборы;
- блокировку стартера.
Вторая, R-линия, предохраняет от скачков тока:
- клаксон;
- электростеклоочистители;
- топливную помпу;
- свечи.
Реле (6 шт.) и плавкие элементы (3 шт.) дополнительного блока держат на контроле:
- антиблокировку колес;
- блокировочную систему дифференциала;
- работу подвески;
- вентиляционную систему;
- гидронасос.
Электропредохранители оберегают также от высокого тока вентиляционную и гидравлическую системы.
Блок предохранителей и реле
Он находится в нижней части панели приборов со стороны водителя за защитной полкой.
Фото-пример блока
Общая схема
Предохранители
| 1 | 10А Ближний свет (левая фара) |
| 2 | 10А Ближний свет (правая фара) |
| 3 | 10А Освещение комбинации приборов и номерного знака |
| 4 | 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5 | 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6 | 20А Вентилятор отопителя, кондиционер |
| 7 | 10А Габаритный свет (правый) |
| 8 | 10А Габаритный свет (левый) |
| 9 | 20А Обогрев заднего стекла и зеркал заднего вида |
| 10 | 15А Противотуманные фары и задний противотуманный фонарь |
| 11 | 10А Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12 | 10А Дальний свет (правая фара) |
| 13 | 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14 | 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15 | 10А Карбюратор или электронная система управления двигателем |
| 16 | 15А Комбинация приборов, освещение вещевого ящика |
| 17 | 10А Указатели поворота |
| 18 | 20А Электробензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19 | 30А Вентилятор системы охлаждения, кондиционер |
| 20 | 20А Стоп-сигналы, система управления скоростью движения |
| 21 | 15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22 | 10А Автомагнитола |
Реле
|
1 |
Система кондиционирования |
|
2 |
Задний стеклоочиститель с функцией прерывистого режима работы |
|
3 |
Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant) |
|
4 |
Резерв |
|
5 |
Указатель уровня охлаждающей жидкости |
|
6 |
Система аварийной сигнализации |
|
7 |
Система очистки фар |
|
8 |
Система прерывистой работы стеклоочистителя и омывателя |
|
9 |
Система предупреждения о не пристегнутых ремнях безопасности |
|
10 |
Противотуманные фары |
|
11 |
Звуковой сигнал |
|
12 |
Топливный насос, подогрев впускного коллектора (где предусмотрен) |
|
13 |
Таймер электрообогрева заднего стекла |
|
14 |
Резерв |
|
15 |
Гидронасос АБС |
|
16 |
АБС |
|
17 |
Резерв |
|
18 |
Резерв |
|
19 |
Система кондиционирования |
|
20 |
Резерв |
|
21 |
Предохранитель гидронасоса АБС и электропривода стекол |
|
22 |
Предохранитель системы клапанов АБС |
|
23 |
Резерв |
|
24 |
Резерв |
Назначение реле согласно их нумерации
- №4 — реле сигнализации не пристегнутых ремней безопасности
- №13 — компрессор кондиционера
- №15 — дополнительные фары (ПТФ)
- №18 — разгрузка шины X
- №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
- №21 — аварийной сигнализации и указатели поворотов
- №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
- №29 —реле не пристёгнутых ремней безопасности
- №30 —главное реле впрыска, даёт команду на включение бензонасоса
- №32 — питание ЭБУ (Digifant)
- №33 — омыватель фар
- №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
- №46 — реле времени пред пускового подогрева
- №53 — сигнал двух тональный (одно тональный — перемычка)
- №54 — прекращение питания на принуд. холостого хода
- №55 — увеличение подачи топлива на принуд. холостого хода
- №59 — Подогрев сидений
- №61 — обогрев впускного коллектора
- №67 или №80 — бензонасос
- №72 — задний дворник
- №78 — Насос АБС
- №61 — ЭБУ АБС
- №80 или №67 — бензонасос
- №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
- №105 — реле климата
- №109 — Реле системы впрыска и зажигания (VR6)
- №150 — Стартер и фонари заднего хода (для авто с АКПП)
Плавкие вставки
На моделях с дизельными двигателями цепь питания свечей накаливания двигателя защищена плавкой вставкой. Эта вставка расположена в моторном отсеке над усилителем тормозов или на блоке электронного управления свечами, за бачком омывателя ветрового стекла. Если эта вставка перегорела. значит, с системой что-то случилось, поэтому прежде чем заменить вставку, надо провести диагностику системы подогрева дизельного двигателя и выявить причину перегорания.
Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока
Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.
В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.
Главный блок
Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.
Для доступа к нему нужно снять полку.
Фото-пример блока
Общая схема
Описание предохранителей
| 1 | 10А Ближний свет (левая фара) |
| 2 | 10А Ближний свет (правая фара) |
| 3 | 10А Освещение комбинации приборов и номерного знака |
| 4 | 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5 | 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6 | 20А Вентилятор отопителя, кондиционер |
| 7 | 10А Габаритный свет (правый) |
| 8 | 10А Габаритный свет (левый) |
| 9 | 20А Обогрев заднего стекла и зеркал заднего вида |
| 10 | 15А Противотуманные фары и задний противотуманный фонарь |
| 11 | 10А Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12 | 10А Дальний свет (правая фара) |
| 13 | 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14 | 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15 | 10А Карбюратор или электронная система управления двигателем |
| 16 | 15А Комбинация приборов, освещение вещевого ящика |
| 17 | 10А Указатели поворота |
| 18 | 20А Электробензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19 | 30А Вентилятор системы охлаждения, кондиционер |
| 20 | 20А Стоп-сигналы, система управления скоростью движения |
| 21 | 15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22 | 10А Автомагнитола |
За прикуриватель отвечает предохранитель номер 21 на 15А.
Обозначение реле
| 1 | Система кондиционирования |
| 2 | Задний стеклоочиститель с функцией прерывистого режима работы |
| 3 | Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant) |
| 4 | Резерв |
| 5 | Указатель уровня охлаждающей жидкости |
| 6 | Система аварийной сигнализации |
| 7 | Система очистки фар |
| 8 | Система прерывистой работы стеклоочистителя и омывателя |
| 9 | Система предупреждения о непристегнутых ремнях безопасности |
| 10 | Противотуманные фары |
| 11 | Звуковой сигнал |
| 12 | Топливный насос, подогрев впускного коллектора (где предусмотрен) |
| 13 | Таймер электрообогрева заднего стекла |
| 14 | Резерв |
| 15 | Гидронасос АБС |
| 16 | АБС |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Система кондиционирования |
| 20 | Резерв |
| 21 | Предохранитель гидронасоса АБС и электропривода стекол |
| 22 | Предохранитель системы клапанов АБС |
| 23 | Резерв |
| 24 | Резерв |
Количество реле в блоке зависит от комплектации и года выпуска автомобиля.
Назначение реле согласно их нумерации
- №4 — реле сигнализации не пристегнутых ремней безопасности
- №13 — компрессор кондиционера
- №15 — дополнительные фары (ПТФ)
- №18 — разгрузка шины X
- №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
- №21 — аварийной сигнализации и указатели поворотов
- №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
- №29 —реле не пристёгнутых ремней безопасности
- №30 —главное реле впрыска, даёт команду на включение бензонасоса
- №32 — питание ЭБУ (Digifant)
- №33 — омыватель фар
- №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
- №46 — реле времени пред пускового подогрева
- №53 — сигнал двух тональный (одно тональный — перемычка)
- №54 — прекращение питания на принуд. холостого хода
- №55 — увеличение подачи топлива на принуд. холостого хода
- №59 — Подогрев сидений
- №61 — обогрев впускного коллектора
- №67 или №80 — бензонасос
- №72 — задний дворник
- №78 — Насос АБС
- №61 — ЭБУ АБС
- №80 или №67 — бензонасос
- №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
- №105 — реле климата
- №109 — Реле системы впрыска и зажигания (VR6)
- №150 — Стартер и фонари заднего хода (для авто с АКПП)
Дополнительная информация
Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.
Замена датчиков парктроника VW Passat B6
Датчики парктроника на «Пассате Б6» расположены в решетке радиатора и накладках обоих бамперов. Чтобы демонтировать датчики из решетки радиатора, потребуется снять декоративный элемент:
- Открыть капот и вывинтить 6 верхних и 2 нижних винта.
- От датчика отсоединить разъем.
- Снаружи нажать на элемент, придерживая его внутри рукой.
Аналогично извлечь радары, расположенные на бамперах.
Замена парктроника. Источник фото: https://web.archive.org/save/https://www.youtube.com/watch?v=6cZe94M7hVA
Порядок съема накладки переднего бампера:
- Снять передние колеса.
- Убрать локеры: открутить 5 винтов, выдвинуть заднюю часть, выкрутить оставшиеся 10 винтов и полностью снять локер.
- Вывинтить 6 верхних и 7 нижних метизов, а также 2 винта и 4 гайки, крепящие накладку к левому и правому крыльям.
- Отсоединить все разъемы и шланги.
Демонтаж накладки заднего бампера на примере седана:
- Выкрутить 4 винта и отщелкнуть 2 фиксатора локеров.
- Открутить 6 винтов и отжать стопорные лапки (с двух сторон) внизу бампера.
- Снять задние фонари: в багажнике открыть крышку сервисного лючка, отсоединить разъемы, и открутить 2 гайки.
- Выкрутить 2 винта, скрывающихся за задними фонарями.
- Снять накладку бампера, отсоединить разъемы.
Установка датчиков парктроника на «Пассат Б6» производится в обратном порядке. Располагать переднюю и заднюю накладки бампера и задние фонари нужно, выдерживая равный зазор со всеми кузовными элементами. Щель между передним бампером и фарой должна составлять 1,5-2,5 мм, между задним бампером и крылом – 0-1,5 мм.
