Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.

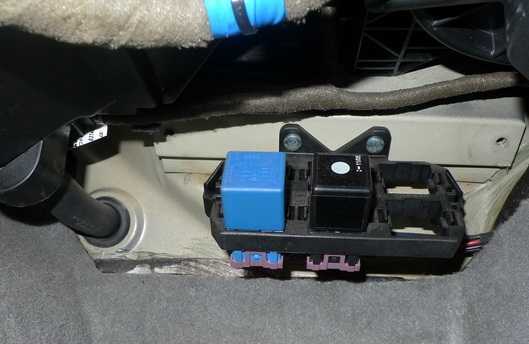

Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Предохранители высокой мощности
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства

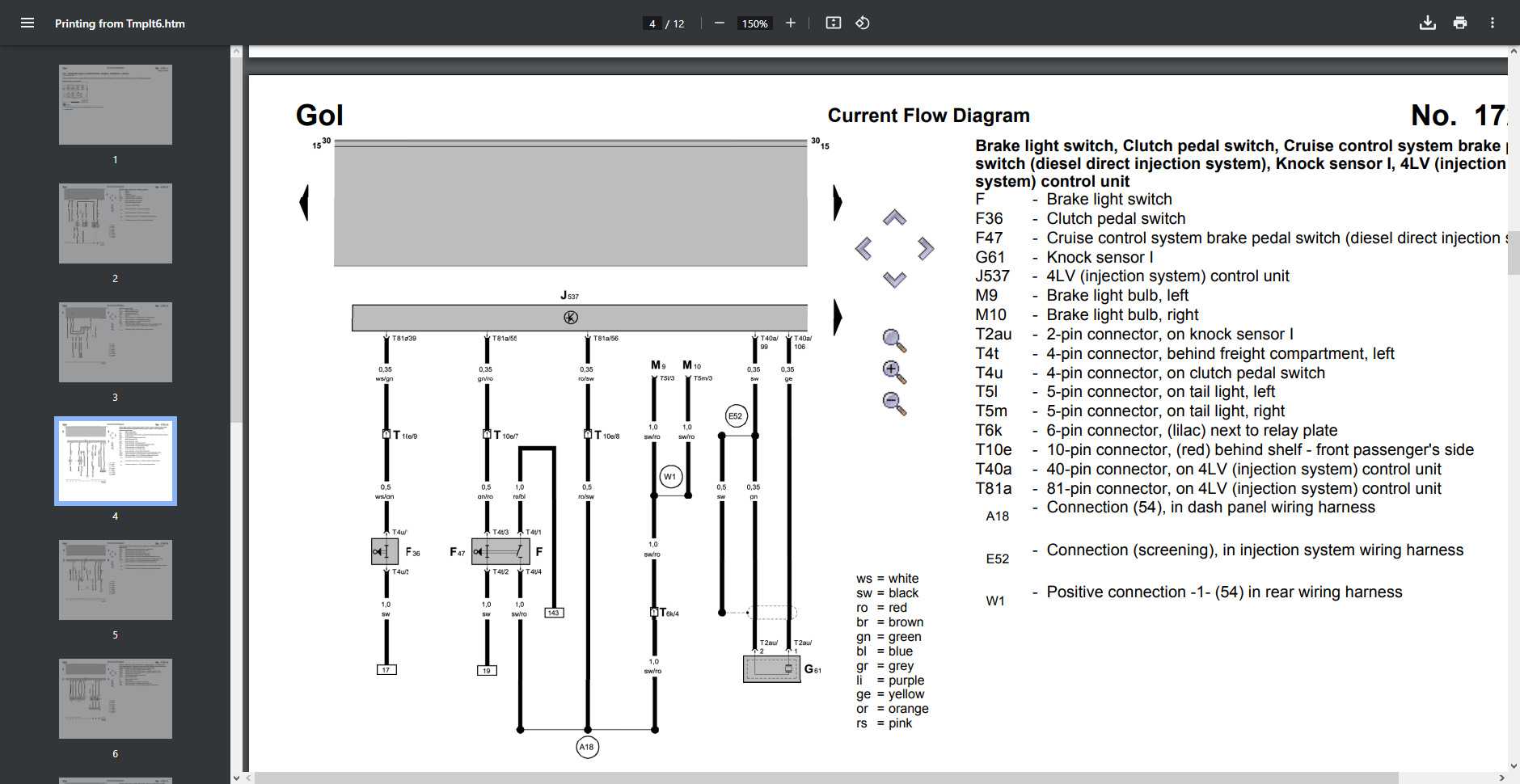

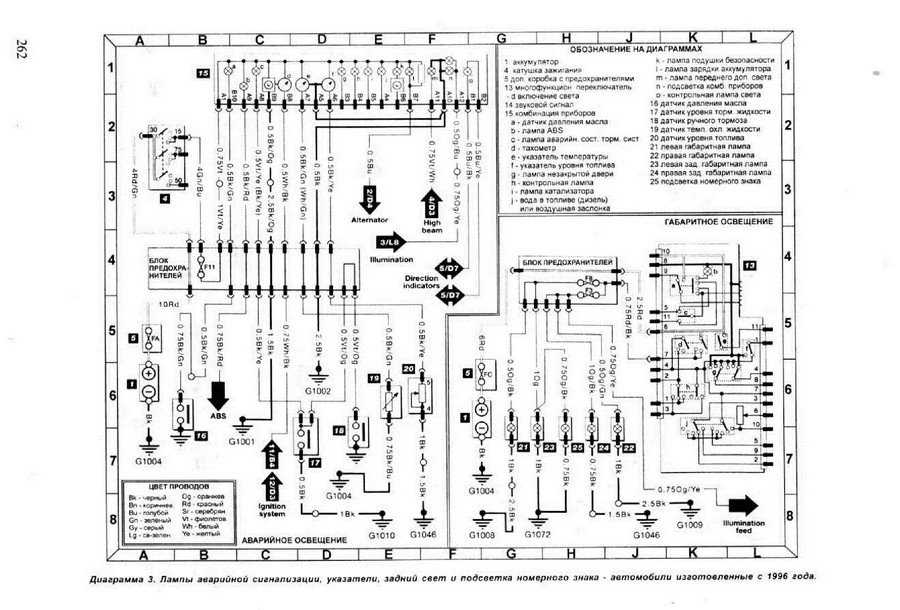

VW Tech Article 1968-69 Схема соединений
Ключ для проводки седана и кабриолета VW 1500
E
Переключатель стеклоочистителя
грамм
Указатель поворота, переключатель затемнения фар и переключатель зажигания / стартера
h2
Роговое кольцо
h3
Соединение рулевой колонки
J1
Реле указателя поворота и аварийного указателя поворота
J3
Выключатель стоп-сигнала (2)
J6
Предупреждающий выключатель тормозной системы
K1
Сигнальная лампа дальнего света
K2
Сигнальная лампа генератора
K3
Сигнальная лампа поворота
K4
Сигнальная лампа давления масла
K5
Переключатель заднего хода
K6
Индикатор уровня топлива
K7
Сопротивление указателя уровня топлива
K8
Контрольная лампа тормоза с кнопкой проверки
O1
Автоматический дроссель
O2
Электромагнитная пилотная струя
P1
Штекерный разъем, цилиндр №1
P2
Штекерный разъем, цилиндр №2
P3
Штекерный разъем, цилиндр №3
P4
Штекерный разъем, цилиндр №4
S1
Встроенный предохранитель для фонарей заднего хода
Т
Кабельный адаптер
Т1
Кабельный разъем, одиночный
Т2
Разъем кабеля для звукового сигнала под облицовкой переднего багажного отделения
Т3
Кабельный соединитель тройной
Т4
Кабельный соединитель четырехместный
2
Кольцо звукового сигнала к заземлению муфты рулевого управления
4
Ремень заземления электродвигателя стеклоочистителя
Блок реле
Блок реле находится за обивкой панели приборов на стороне водителя. На автомобиле Polo установлен единый блок реле с однотипными гнездами.
Схема
Расшифровка
| 1 | Резерв |
| 2 | Реле в цепи питания системы Motronic |
| 3 | (100) Реле свечей накаливания |
| 4 | (53) Реле подкачивающего топливного насоса (TDI) |
| 5 | (449) Реле включения габаритной лампы двери, ламп подсветки проема двери |
| 6 | (53) Реле насоса омывателя фар |
| 7 | (126) Реле блокировки стартера |
| 8 | (53) Реле 1 дополнительного отопителя, низкая мощность |
| 9 | (100) Реле 2 дополнительного отопителя, высокая мощность (дизель) |
| 10 | (53/429) Реле системы управления двигателем (бензин, кромеAXU) |
| 11 | (18) Реле вспомогательных цепей зажигания, Реле разгрузки клеммы X |
| 12 | (404) Пусковое реле (топливная система) (бензин, кроме AXU) |
| 13 | (167) Реле топливного насоса (бензиновый двигатель, кроме AXU) |
| 14 | Блок предохранителей в цепи автономного отопителя |
| 15 | (109) Реле системы управления двигателем (дизель) |
Предохранители и реле в салоне Фольксваген Поло 4
Монтажный блок вы салоне находится с торце приборной панели со стороны водителя и прикрыт защитной крышкой.
Схема предохранителей в салоне Фольксваген Поло 4
Назначение предохранителей
| F1 | (10A) Очиститель/омыватель заднего стекла |
| F2 | (5A) Реостат подсветки комбинации приборов, лампы подсветки номерного знака |
| F3 | (5A) Задние противотуманные фонари |
| F4 | (5A) Выключатель стоп-сигналов (датчик положения педали тормоза), система поддержания скорости, система управления двигателем |
| F5 | Управление двигателем |
| F6 | (5A) Корректор фар |
| F7 | (5A) Управление двигателем, усилитель рулевого управления |
| F8 | (5A) Обогреватель зеркал заднего вида на дверях |
| F9 | (10A) Управление двигателем |
| F10 | (5A) S-контакт |
| F11 | (5A) Электропривод/обогреватель зеркал заднего вида |
| F12 | (5A) Лампы переднего правого габарита/заднего правого габарита |
| F13 | (5A) Лампы переднего левого габарита/заднего левого габарита |
| F14 | (10A) Система управления двигателем, подогреватель впускного коллектора |
| F15 | (10A) Автоматическая коробка передач |
| F16 | (10A) Очиститель/омыватель лобового стекла |
| F17 | Управление двигателем |
| F18 | (5A) Система кондиционирования, система рециркуляции воздуха(кондиционер/отопитель), противоугонная система, внутреннее зеркало заднего вида с автозатемнением, блок управления электродвигателем вентилятора системы охлаждения, комбинация приборов, навигационная система |
| F19 | (10A) Подогреватели форсунок омывателя лобового стекла, фонари заднего хода |
| F20 | (5A) Комбинация приборов |
| F21 | (10A) Правая фара-дальний свет |
| F22 | (10A) Левая фара — дальний свет |
| F23 | (10A) Антиблокировочная система тормозов, система курсовой устойчивости |
| F24 | (10A) Многофункциональный блок управления 1 |
| F25 | (10A) Управление двигателем |
| F26 | (10A) Стоп-сигналы |
| F27 | Антиблокировочная система тормозов (с ESP), комбинация приборов |
| F28 | (10A) Лампы освещения салона |
| F29 | (5A) Система кондиционирования, диагностический разъем (DLC), телефон |
| F30 | (5A) Многофункциональный блок управления 1, система блокировки селектора АКПП, датчик дождя (очиститель лобового стекла) |
| F31 | (25A) Электродвигатель стеклоподъемника передней левой двери |
| F32 | (15A) Подогреватель сидений |
| F33 | (15A) Звуковой сигнал противоугонной системы |
| F34 | (15A) Разъем питания дополнительного оборудования |
| F35 | (20A) Люк |
| F36 | (25A) Электродвигатель вентилятора кондиционера/отопителя |
| F37 | (15А20А) Катушка(и) зажигания/коммутатор(ы) системы зажигания |
| F38 | (25A) Электродвигатель привода стеклоподъемника задней левой двери |
| F39 | (25A) Электродвигатель привода стеклоподъемника передней правой двери |
| F40 | (10A/30A) Управление двигателем |
| F41 | (15A) Топливный насос/подкачивающий топливный насос-бензин/TDI |
| F42 | (20A) Управление двигателем -AXU |
| F43 | (15A) Правая фара-ближний свет, корректор фар |
| F44 | (15A) Противотуманные фары |
| F45 | (15A) Управление двигателем -AUB |
| F46 | (20A) Очиститель/омыватель лобового стекла |
| F47 | (20A) Обогреватель заднего стекла(^02/04) |
| F48 | (15А) Указатели поворота/аварийная сигнализация |
| F49 | (15А) Прикуриватель |
| F50 | (15A) Многофункциональный блок управления 2, противоугонная система, центральный замок |
| F51 | (15А) Аудиосистема, навигационная система |
| F52 | (20A) Звуковой сигнал, очиститель/омыватель лобового стекла |
| F53 | (25A) Электродвигатель привода стеклоподъемника задней правой двери |
| F54 | (15A) Левая фара — ближний свет, корректор фар |
Реле в салоне Volkswagen Polo 4
| 1 | |
| 2 | |
| 3 | (100) Реле свечей накаливания |
| 4 | (53) Реле подкачивающего топливного насоса(TDI) |
| 5 | (449) Реле включения габаритной лампы двери/ламп подсветки проема двери |
| 6 | (53) Реле насоса омывателя фар |
| 7 | (126) Реле выключателя запрещения запуска |
| 8 | (53) Реле 1 дополнительного отопителя, низкая мощность |
| 9 | (100) Реле 2 дополнительного отопителя, высокая мощность (дизель) |
| 10 | (53/429) Реле системы управления двигателем (бензин, кромеAXU) |
| 11 | (18) Реле вспомогательных цепей зажигания |
| 12 | (404) Пусковое реле (топливная система) (бензин, кроме AXU) |
| 13 | (167) Реле топливного насоса (бензиновый двигатель, кроме AXU) |
| 14 | |
| 15 | (109) Реле системы управления двигателем (дизель) |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
Блок предохранителей
Расположен в торце панели приборов со стороны водителя за защитной крышкой.
На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

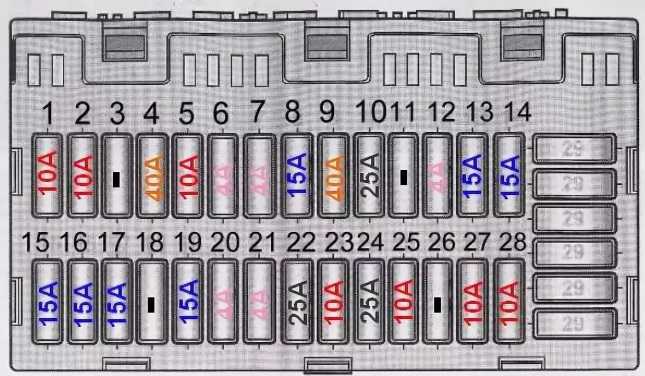

Схема
Описание
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD — чейнджер |
| 11 | 5А Круиз-контроль , комбинация приборов |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП, кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель |
| 42 | 40А Вспомогательный воздушный вентилятор 25А Радио |
| 43 | 5А S-контакт 10А Элементы управления двигателем |
| 44 | 30/15А Подогрев сидений |
Предохранители
Электрические цепи автомобиля, каждая в отдельности, защищены плавкими предохранителями. Все вместе электроприводы стеклоподъемников дополнительно защищены автоматом защиты, который в случае перегрузки (например, при примерзании стекол) автоматически выключается и через несколько секунд опять включается. Рекомендуется постоянно иметь в автомобиле несколько запасных предохранителей, которые можно приобрести на сервисном предприятии Фольксваген.
Внимание: Ни в коем случае нельзя ремонтировать предохранители или заменять их предохранителями, рассчитанными на большой ток, так как из-за этого могут произойти серьезные неполадки в других элементах системы электрооборудования автомобиля. При определенных обстоятельствах это может даже привести к пожару

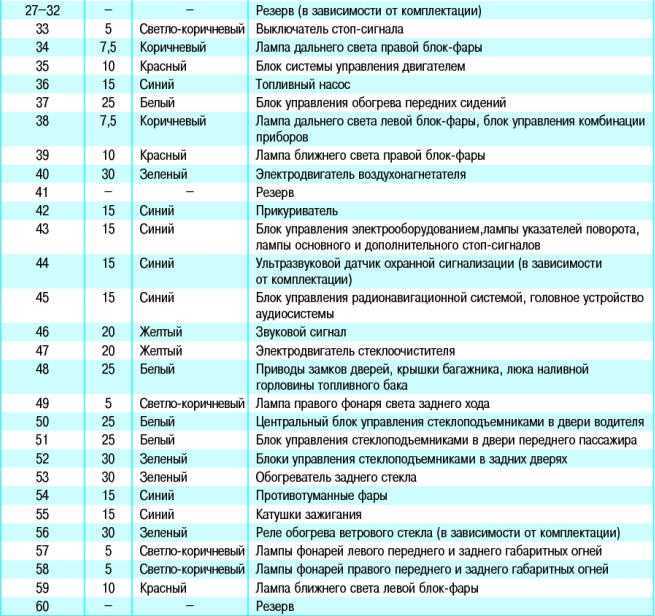

Цветовая маркировка предохранителей
| Цвет | Номинал, А |
| Пурпурный | 4 |
| Светло-коричневый | 5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Бесцветный или белый | 25 |
| Зеленый | 30 |
| Оранжевый | 40 |
Замена предохранителя
Предохранители расположены в передней панели под крышкой — смотрите рисунок. На некоторых моделях автомобилей еще несколько дополнительных предохранителей находятся в моторном отсеке, например, на аккумуляторной батарее. Эти предохранители должны быть при необходимости заменены только на сервисном предприятии Фольксваген.
- Выключите зажигание и соответствующий потребитель тока.
- Снимите крышку по направлению, указанному стрелками — смотрите рисунок.
- По пиктограммам на крышке блока предохранителей определите, где находится нужный предохранитель.
- Сгоревший предохранитель — что можно определить по частицам расплавленного металла — замените новым предохранителем, рассчитанным на тот же ток.
- Если только что установленный новый предохранитель после короткого промежутка времени опять перегорел, необходимо как можно скорее проверить данный потребитель тока на сервисном предприятии.
- Установите на место крышку.
Функции предохранителей
| № | Функция |
| 1 | Звуковой сигнал |
| 2 | Левый корректор наклона фар |
| 3 | Система ABS |
| 4 | Вентилятор радиатора первой стадии |
| 5 | Правый корректор наклона фар |
| 6 | Часы/Освещение багажного отделения/Внутреннее освещение |
| 7 | Правые стояночные огни |
| 8 | Тормозные огни/Аварийная световая сигнализация/Световой сигнал |
| 9 | Вентилятор радиатора второй стадии |
| 10 | Кондиционер |
| 11 | Свободное пространство |
| 12 | Центральный замок/Система охранной сирены |
| 13 | Система впрыска |
| 14 | Топливный насос |
| 15 | Правый дальний свет/Контрольная лампа |
| 16 | Левый дальний свет |
| 17 | Передний стеклоочиститель и омыватель ветрового стекла, стеклоомыватель заднего стекла |
| 18 | Противотуманные фары |
| 19 | Двенадцативольтовая штепсельная розетка |
| 20 | Левые стояночные огни |
| 21 | Перчаточный ящик/Пепельница/Прикуриватель/Фонарь освещения номерного знака/Задние противотуманные фары/Стояночные огни |
| 22 | Обогрев заднего стекла |
| 23 | Стеклоочиститель заднего стекла |
| 24 | Вентиляционная система |
| 25 | Прикуриватель/Предупредительный сигнал об использовании ремней безопасности |
| 26 | Регулировка наружных зеркал |
| 27 | Указатели поворотов/Контрольные лампы указателей поворотов/Предупредительные огни/Резервный запас топлива/Указатель температуры охлаждающей жидкости |
| 28 | Фонари заднего хода |
| 29 | 3апасные предохранители |
- 3вуковая система, оборудованная в автомобилях, может быть защищена предохранителем 6 и может оснащаться дополнительным предохранителем с внутренней стороны.
- Предохранитель 13 также защищает датчик скорости и компрессор кондиционера, установленные на автомобилях с 1-литровым двигателем.
6 — Часы/Внутреннее освещение.
17 — Передний стеклоочиститель и омыватель лобового стекла.
12 — Центральный замок/Система сирены/Подсветка грузового отсека.
Блок предохранителей и реле
Он находится в нижней части панели приборов со стороны водителя за защитной полкой.
Фото-пример блока
Общая схема
Предохранители
| 1 | 10А Ближний свет (левая фара) |
| 2 | 10А Ближний свет (правая фара) |
| 3 | 10А Освещение комбинации приборов и номерного знака |
| 4 | 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5 | 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6 | 20А Вентилятор отопителя, кондиционер |
| 7 | 10А Габаритный свет (правый) |
| 8 | 10А Габаритный свет (левый) |
| 9 | 20А Обогрев заднего стекла и зеркал заднего вида |
| 10 | 15А Противотуманные фары и задний противотуманный фонарь |
| 11 | 10А Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12 | 10А Дальний свет (правая фара) |
| 13 | 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14 | 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15 | 10А Карбюратор или электронная система управления двигателем |
| 16 | 15А Комбинация приборов, освещение вещевого ящика |
| 17 | 10А Указатели поворота |
| 18 | 20А Электробензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19 | 30А Вентилятор системы охлаждения, кондиционер |
| 20 | 20А Стоп-сигналы, система управления скоростью движения |
| 21 | 15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22 | 10А Автомагнитола |
Реле
|
1 |
Система кондиционирования |
|
2 |
Задний стеклоочиститель с функцией прерывистого режима работы |
|
3 |
Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant) |
|
4 |
Резерв |
|
5 |
Указатель уровня охлаждающей жидкости |
|
6 |
Система аварийной сигнализации |
|
7 |
Система очистки фар |
|
8 |
Система прерывистой работы стеклоочистителя и омывателя |
|
9 |
Система предупреждения о не пристегнутых ремнях безопасности |
|
10 |
Противотуманные фары |
|
11 |
Звуковой сигнал |
|
12 |
Топливный насос, подогрев впускного коллектора (где предусмотрен) |
|
13 |
Таймер электрообогрева заднего стекла |
|
14 |
Резерв |
|
15 |
Гидронасос АБС |
|
16 |
АБС |
|
17 |
Резерв |
|
18 |
Резерв |
|
19 |
Система кондиционирования |
|
20 |
Резерв |
|
21 |
Предохранитель гидронасоса АБС и электропривода стекол |
|
22 |
Предохранитель системы клапанов АБС |
|
23 |
Резерв |
|
24 |
Резерв |
Назначение реле согласно их нумерации
- №4 — реле сигнализации не пристегнутых ремней безопасности
- №13 — компрессор кондиционера
- №15 — дополнительные фары (ПТФ)
- №18 — разгрузка шины X
- №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
- №21 — аварийной сигнализации и указатели поворотов
- №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
- №29 —реле не пристёгнутых ремней безопасности
- №30 —главное реле впрыска, даёт команду на включение бензонасоса
- №32 — питание ЭБУ (Digifant)
- №33 — омыватель фар
- №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
- №46 — реле времени пред пускового подогрева
- №53 — сигнал двух тональный (одно тональный — перемычка)
- №54 — прекращение питания на принуд. холостого хода
- №55 — увеличение подачи топлива на принуд. холостого хода
- №59 — Подогрев сидений
- №61 — обогрев впускного коллектора
- №67 или №80 — бензонасос
- №72 — задний дворник
- №78 — Насос АБС
- №61 — ЭБУ АБС
- №80 или №67 — бензонасос
- №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
- №105 — реле климата
- №109 — Реле системы впрыска и зажигания (VR6)
- №150 — Стартер и фонари заднего хода (для авто с АКПП)
Плавкие вставки
На моделях с дизельными двигателями цепь питания свечей накаливания двигателя защищена плавкой вставкой. Эта вставка расположена в моторном отсеке над усилителем тормозов или на блоке электронного управления свечами, за бачком омывателя ветрового стекла. Если эта вставка перегорела. значит, с системой что-то случилось, поэтому прежде чем заменить вставку, надо провести диагностику системы подогрева дизельного двигателя и выявить причину перегорания.
Блок под капотом
Содержит такие детали:
- Реле низкой мощности свечей подогрева охлаждающей жидкости.
- Реле высокой мощности свечей подогрева охлаждающей жидкости.
- Реле контакта 30.
- Предохранитель водяного насоса, двигатель AGZ.
- Предохранитель системы управления двигателем, 15А.
- Предохранитель свечей накаливания, 80А.
- Предохранитель свечей подогрева охлаждающей жидкости, 25А.
- Предохранитель свечей подогрева охлаждающей жидкости, 50 А.
Практически все они связаны с функционированием систем охлаждения и подачи жидкости. Если какие либо проблемы с гидравликой или температурой возникают на пустом месте или после замены жидкости, рекомендуется проверить эти блоки.
Читать также Замена масла в двигателе автомобиля Фольксваген Поло седан
Реле в салоне Фольксваген Бора (Джетта 4)
Монтажный блок с реле расположен в нижней части панели приборов со стороны водителя.
Схема реле в салоне Фольксваген Бора (Джетта 4)
- 1 — основная панель;
- 2 — дополнительная панель;
- К1 — реле звукового сигнала;
- К2 — коммутационное реле контакта «X»;
- K4 — реле топливного насоса;
- K5 — блок управления работой стеклоочистителя;
- K5 — блок управления обогревом сиденья переднего пассажира;
- K6 — блок управления обогревом сиденья водителя;
- K7 — размыкающее реле ламп сигнала торможения;
- K8 — реле прикуривателя;
- k11 — реле света заднего хода и блокировки стартера;
- S37 — дополнительный предохранитель электростеклоподъемников;
- S111 — дополнительный предохранитель противоугонной сигнализации;
- S114 — дополнительный предохранитель противоугонной сигнализации.
Volkswagen Pointer — предохранители и реле
Volkswagen Pointer — выпускался по всему миру в 2 поколениях с 1994 года. В России же официально продавалось только второе в 2004, 2005 и 2006 году с кузовами хэтчбек и универсал. Поле этого автомобиль сняли с продажи в связи с низким спросом. В нашей публикации мы предоставим описание блоков предохранителей и реле Фольксваген Пойнтер со схемами и их фотопримерами. Отметим предохранитель отвечающий за прикуриватель.
Основной блок предохранителей и реле
Он находится под панелью приборов, за перчаточным ящиком. Для доступа к блоку, надо снять сам ящик (смотрите рисунок).
Фото — пример
Схема предохранителей
Описание
| 1 | Звуковой сигнал |
| 2 | Левый корректор наклона фар |
| 3 | Система ABS |
| 4 | Вентилятор радиатора первой стадии |
| 5 | Правый корректор наклона фар |
| 6 | Часы, Освещение багажного отделения, Внутреннее освещение |
| 7 | Правые стояночные огни |
| 8 | Тормозные огни, Аварийная световая сигнализация, Световой сигнал |
| 9 | Вентилятор радиатора второй стадии |
| 10 | Кондиционер |
| 11 | Резерв |
| 12 | Центральный замок, Система охранной сирены |
| 13 | Система впрыска |
| 14 | Топливный насос |
| 15 | Правый дальний свет, Контрольная лампа |
| 16 | Левый дальний свет |
| 17 | Передний стеклоочиститель и омыватель ветрового стекла, стеклоомыватель заднего стекла |
| 18 | Противотуманные фары |
| 19 | Двенадцати вольтовая штепсельная розетка |
| 20 | Левые стояночные огни |
| 21 | Перчаточный ящик, Пепельница, Прикуриватель, Фонарь освещения номерного знака, Задние противотуманные фары, Стояночные огни |
| 22 | Обогрев заднего стекла |
| 23 | Стеклоочиститель заднего стекла |
| 24 | Вентиляционная система |
| 25 | Прикуриватель, Предупредительный сигнал об использовании ремней безопасности |
| 26 | Регулировка наружных зеркал |
| 27 | Указатели поворотов, Контрольные лампы указателей поворотов, Предупредительные огни, Резервный запас топлива, Указатель температуры охлаждающей жидкости |
| 28 | Фонари заднего хода |
| 29 | Запасные предохранители |
В данном блоке (с вреху) располагается основной отдел с реле.
Назначение реле
- Реле переднего стеклоочистителя
- Реле указателя поворотов и аварийной сигнализации
- Pеле для а/м с очистителем либо омывателем заднего стекла
- Реле противотуманных фар
- Реле отключения обогрева заднего стекла
- Функция X (зарезервированная позиция)
- Реле сигнала
- Термопредохранитель для стеклоподьемников с электроприводом
- Центральный замок
- Реле кондиционера
- Реле корректора фар
Дополнительный блок реле
Он находится за обшивкой, в ногах у переднего пассажира.
Тут могут находится следующие элементы: реле системы впрыска, реле топливного насоса, реле высокой мощности.
Нужно больше больше информации про электросхему Volkswagen Pointer? Изучите данное руководство.
