Полная расшифровка реле и предохранителей
| Назначение | Предохранитель | Номинал, А |
| Правая фара дальнего света | F14 | 10 |
| Левая фара дальнего света | F15 | 10 |
| Правая фара ближнего света | F14 | 15 |
| Левая фара ближнего света | F12 | 15 |
| Противотуманные фары | F13 | 15 |
| Фары заднего хода | F30 | 7,5 |
| Третий стоп-сигнал | F35 | 10 |
| Плафон освещения салона передний/задний | F37 | 10 |
| Передний плафон освещения салона | F39 | 7,5 |
| Указатели поворотов | F49 | 10 |
| Фонари аварийной сигнализации | F53 | 10 |
| Электронный блок управления в моторном отсеке | F70 (MEGAFUSE) | 150 |
| Электронный блок управления передней панели | F71 | 70 |
| Электронный блок управления свечей предпускового накаливания | F73 | 60 |
| Электронный блок управления багажника | F01 (MEGAFUSE) | 70 |
| Электронный блок управления передней панели | F01 (MEGAFUSE) | 70 |
| Электровентилятор кондиционера | F02 (MAXIFUSE) | 40 |
| Блокировка электроусилителя руля | F03 (MAXIFUSE) | 20 |
| Блок системы торможения (насос) | F04 (MAXIFUSE) | 40 |
| Блок системы торможения (электроклапан) | F05 (MAXIFUSE) | 40 |
| Электровентилятор радиатора (малая скорость) | F06 (MAXIFUSE) | 40 |
| Электровентилятор радиатора (большая скорость) | F07 (MAXIFUSE) | 50 |
| Омыватели фар | F09 | 20 |
| Звуковой сигнал | F10 | 15 |
| Вторичные цепи электронной системы впрыска | F11 | 15 |
| Выключатель всех приборов электронной системы впрыска | F16 | 7,5 |
| Первичные цепи электронной системы впрыска | F17 | 10 |
| Электронный блок контроля двигателя | F18 | 15 |
| Компрессор кондиционера | F19 | 7,5 |
| Обогрев ветрового стекла | F20 | 20 |
| Питание топливного насоса | F21 | 20 |
| Катушка зажигания/ инжекторы (бензиновые версии) | F22 | 15 |
| Первичные цепи электронной системы впрыска (дизельные версии) | F22 | 20 |
| Питание магнитолы/системы радионавигации | F23 | 15 |
| Блок Bady Computer/ Катушка реле омывателя фар | F31 | 7,5 |
| Блок двери водителя/блок двери пассажира/замок зажигания | F32 | 15 |
| Левый задний стеклоподъемник | F33 | 20 |
| Правый задний стеклоподъемник | F34 | 20 |
| Датчик наличия воды в дизельном фильтре | F35 | 7,5 |
| Выключатель фар стоп- сигнала/панель приборов на центральной консоли | F35 | 7,5 |
| Круиз-контроль | F35 | 7,5 |
| Датчик ABS | 7,5 | |
| Питание электронного блока багажника/ электронного блока передней двери | F36 | 20 |
| Блок управления щитка приборов | F37 | 10 |
| Электронный блок передних фонарей/ питание электронного блока газоразрядных ламп (биксенон) (если предусмотрено) | F37 | 10 |
| Блокировка моторедуктора, двигателя/разблокировка, багажника | F38 | 15 |
| Диагностический разъем системы EOBD | F39 | 10 |
| Электронный блок контроля давления в шинах | F39 | 10 |
| Разводка для мобильного телефона | F39 | 10 |
| Электронный блок звукового сигнала (если предусмотрено) | F39 | 10 |
| Кондиционер | F39 | 10 |
| Заднее стекло с обогревом | F40 | 30 |
| Обогреватель жиклеров стеколоомывателей заднего стекла | F41 | 7,5 |
| Оттаивание зеркал с обогревом | F41 | 7,5 |
| Питание электронного блока тормозов (ABS/VDC)/электронного блока угла поворота рулевого колеса/ датчик отклонения от курса | F42 | 7,5 |
| Очиститель/ омыватель стекол | F43 | 30 |
| Передний прикуриватель на центральной панели | F44 | 10 |
| Электронный блок открывающегося люка (шторки) | F45 | 20 |
| Открывающийся люк | F46 | 20 |
| Левый передний стеклоподъемник | F47 | 20 |
| Правый передний стеклоподъемник/электронный блок управления двери со стороны пассажира | F48 | 30 |
| Система навигации | F49 | 7,5 |
| Электронный блок датчика дождя | F49 | 7,5 |
| Электронный блок руля | F49 | 7,5 |
| Открывающийся люк | F49 | 7,5 |
| Панель органов управления | F49 | 7,5 |
| Электронный блок волюметрической сигнализации | F49 | 7,5 |
| Электронный блок датчиков парковки | F49 | 7,5 |
| Щиток органов управления на центральном туннеле | F49 | 7,5 |
| Подсветка органов управления передних сидений | F49 | 7,5 |
| Цепи на лобовом стекле | F49 | 7,5 |
| Разводка для мобильного телефона | F49 | 7,5 |
| Кнопка START/STOP | F49 | 7,5 |
| Подушки безопасности | F50 | 7,5 |
| Электронный блок контроля давления в шинах | F51 | 7,5 |
| Разводка для магнитолы | F51 | 7,5 |
| Очиститель/омыватель заднего стекла | F52 | 15 |
| Задний прикуриватель | F52 | 15 |
| Электронный блок щитка приборов | F53 | 10 |
| Усилитель магнитолы с DSP | F54 | 30 |
| Привод регулировки переднего левого сиденья | F56 | 25 |
| Обогреватель переднего левого сиденья | F57 | 7,5 |
| Привод регулировки переднего правого сиденья | F60 | 25 |
| Усилитель на задней полке багажника | F61 | 15 |
| Обогреватель переднего правого сиденья | F67 | 7,5 |
| Резервный предохранитель | F58 | — |
| Резервный предохранитель | F59 | — |
| Резервный предохранитель | F62 | — |
| Резервный предохранитель | F63 | — |
| Резервный предохранитель | F64 | — |
| Резервный предохранитель | F66 | — |
| Резервный предохранитель | F68 | — |
| Резервный предохранитель | F69 | — |
| Резервный предохранитель | F77 | — |
| Резервный предохранитель | F78 | — |
| Резервный предохранитель | F79 | — |
| Резервный предохранитель | F80 | — |
Assignment of all fuses and relays
| Appointment | Fuse | A |
| High beam headlight, right | F14 | 10 |
| Left high beam headlamp | F15 | 10 |
| RH low beam headlamp | F14 | 15 |
| Left low beam headlamp | F12 | 15 |
| Fog lights | F13 | 15 |
| Reversing lights | F30 | 7.5 |
| Third brake light | F35 | 10 |
| Interior courtesy light, front / rear | F37 | 10 |
| Front courtesy lamp | F39 | 7.5 |
| Direction indicators | F49 | 10 |
| Hazard lights | F53 | 10 |
| Electronic control unit in the engine compartment | F70 (MEGAFUSE) | 150 |
| Front panel electronic control unit | F71 | 70 |
| Glow plug electronic control unit | F73 | 60 |
| Trunk electronic control unit | F01 (MEGAFUSE) | 70 |
| Front panel electronic control unit | F01 (MEGAFUSE) | 70 |
| Air conditioner fan | F02 (MAXIFUSE) | 40 |
| Electric power steering lock | F03 (MAXIFUSE) | 20 |
| Braking system unit (pump) | F04 (MAXIFUSE) | 40 |
| Braking system unit (solenoid valve) | F05 (MAXIFUSE) | 40 |
| Radiator fan (low speed) | F06 (MAXIFUSE) | 40 |
| Radiator fan (high speed) | F07 (MAXIFUSE) | 50 |
| Headlight washers | F09 | 20 |
| Sound signal | F10 | 15 |
| Secondary circuits of the electronic injection system | F11 | 15 |
| Switch for all devices of the electronic injection system | F16 | 7.5 |
| Primary circuits of the electronic injection system | F17 | 10 |
| Electronic engine control unit | F18 | 15 |
| Air conditioning compressor | F19 | 7.5 |
| Heated windshield | F20 | 20 |
| Fuel pump power supply | F21 | 20 |
| Ignition coil / injectors (petrol versions) | F22 | 15 |
| Primary circuits of the electronic injection system (diesel versions) | F22 | 20 |
| Power supply for radio / radio navigation systems | F23 | 15 |
| Bady Computer Unit / Headlight Washer Relay Coil | F31 | 7.5 |
| Driver door unit / passenger door unit / ignition switch | F32 | 15 |
| Left rear power window | F33 | 20 |
| Right rear power window | F34 | 20 |
| Diesel filter water presence sensor | F35 | 7.5 |
| Brake light switch / instrument panel in center console | F35 | 7.5 |
| Cruise control | F35 | 7.5 |
| ABS sensor | 7.5 | |
| Power supply for trunk electronics / front door electronics | F36 | 20 |
| Instrument cluster control unit | F37 | 10 |
| Front lamp electronics / HID lamp electronics (bixenon) power supply (if provided) | F37 | 10 |
| Locking the gearmotor, engine / unlocking, trunk | F38 | 15 |
| EOBD system diagnostic connector | F39 | 10 |
| Electronic tire pressure monitor | F39 | 10 |
| Mobile phone wiring | F39 | 10 |
| Horn electronics (if provided) | F39 | 10 |
| Air conditioning | F39 | 10 |
| Heated rear window | F40 | 30 |
| Heated rear washer jets | F41 | 7.5 |
| Defrosting heated mirrors | F41 | 7.5 |
| Power supply for brake electronics (ABS / VDC) / steering angle electronics / course deviation sensor | F42 | 7.5 |
| Glass cleaner / washer | F43 | 30 |
| Front cigarette lighter on the center panel | F44 | 10 |
| Electronic unit for opening sunroof (blinds) | F45 | 20 |
| Opening hatch | F46 | 20 |
| Left front power window | F47 | 20 |
| Right front power window / electronic door control unit, passenger side | F48 | 30 |
| Navigation system | F49 | 7.5 |
| Rain sensor electronics | F49 | 7.5 |
| Electronic steering unit | F49 | 7.5 |
| Opening hatch | F49 | 7.5 |
| Control panel | F49 | 7.5 |
| Volumetric alarm electronics | F49 | 7.5 |
| Parking sensor electronics | F49 | 7.5 |
| Control panel on the central tunnel | F49 | 7.5 |
| Illumination of front seat controls | F49 | 7.5 |
| Windshield chains | F49 | 7.5 |
| Mobile phone wiring | F49 | 7.5 |
| START / STOP button | F49 | 7.5 |
| Airbags | F50 | 7.5 |
| Electronic tire pressure monitor | F51 | 7.5 |
| Radio wiring | F51 | 7.5 |
| Rear window cleaner / washer | F52 | 15 |
| Rear cigarette lighter | F52 | 15 |
| Instrument panel electronics | F53 | 10 |
| Radio amplifier with DSP | F54 | 30 |
| Front left seat adjustment drive | F56 | 25 |
| Heated front left seat | F57 | 7.5 |
| Front right seat adjustment drive | F60 | 25 |
| Amplifier on the rear parcel shelf | F61 | 15 |
| Heated front right seat | F67 | 7.5 |
| Back-up fuse | F58 | – |
| Back-up fuse | F59 | – |
| Back-up fuse | F62 | – |
| Back-up fuse | F63 | – |
| Back-up fuse | F64 | – |
| Back-up fuse | F66 | – |
| Back-up fuse | F68 | – |
| Back-up fuse | F69 | – |
| Back-up fuse | F77 | – |
| Back-up fuse | F78 | – |
| Back-up fuse | F79 | – |
| Back-up fuse | F80 | – |
Электронные блоки предохранители и реле расположенные в салоне Ниссан Альмера Классик
В передней панели Ниссан Альмера Классик выделим 8 мест установки электронных блоков и отдельных реле. Далее рассмотрим две схемы расположения электронных блоков и реле в передней панели Альмера Классик.

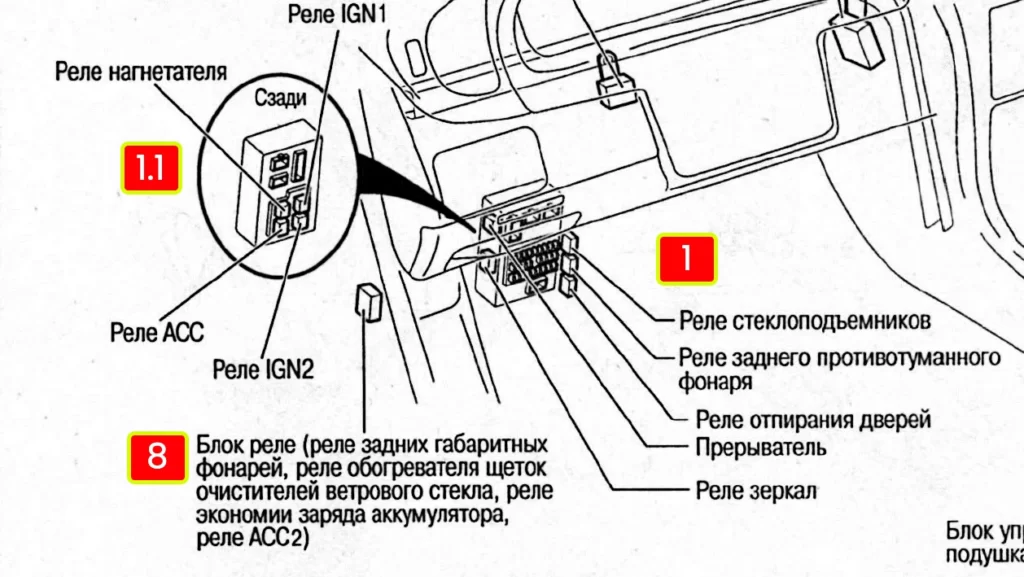

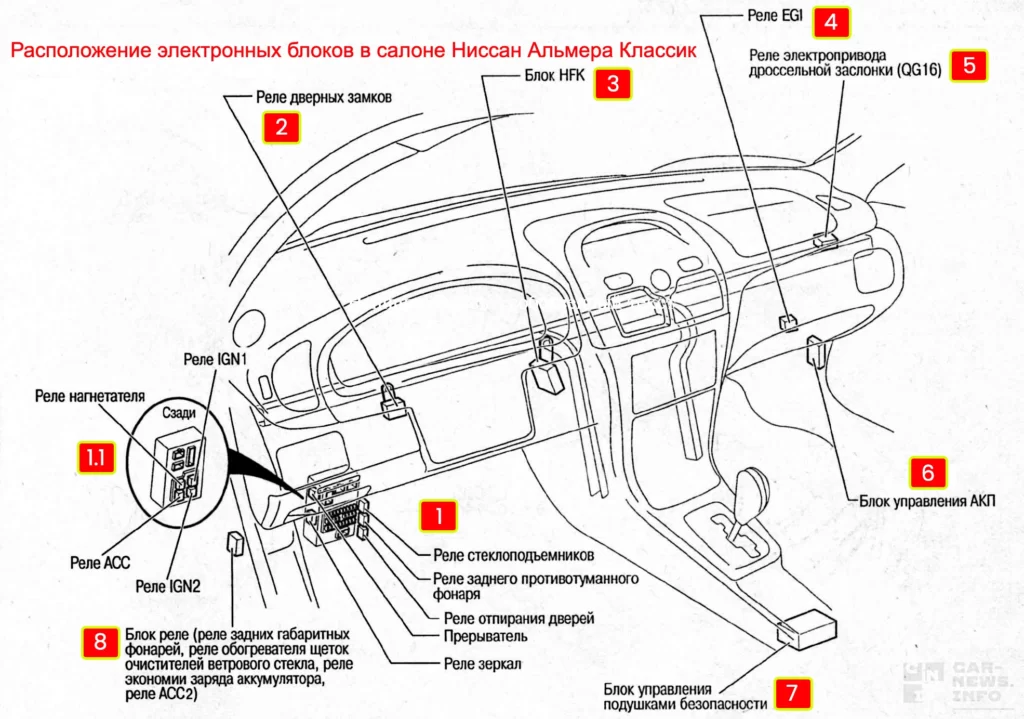

Схема №1 расположения блоков и реле в салоне автомобиля Альмера Классик
- Блок-1 предохранителей и реле;
- 1 Обратная сторона блока-1 предохранителей и реле ;
- Реле дверных замков;
- Блок HFK;
- Реле EGI;
- Реле электропривода дроссельной заслонки (QJ16);
- Блок управления АКП;
- Блок управления подушками безопасности;
- Блок реле в составе из:
- реле задних габаритных фонарей;
- реле обогревателя щеток очистителей ветрового стекла;
- реле экономии заряда аккумулятора;
- реле АСС2;
Далее подробно рассмотрим расположение реле блока-1 и его обратную сторону 1.1

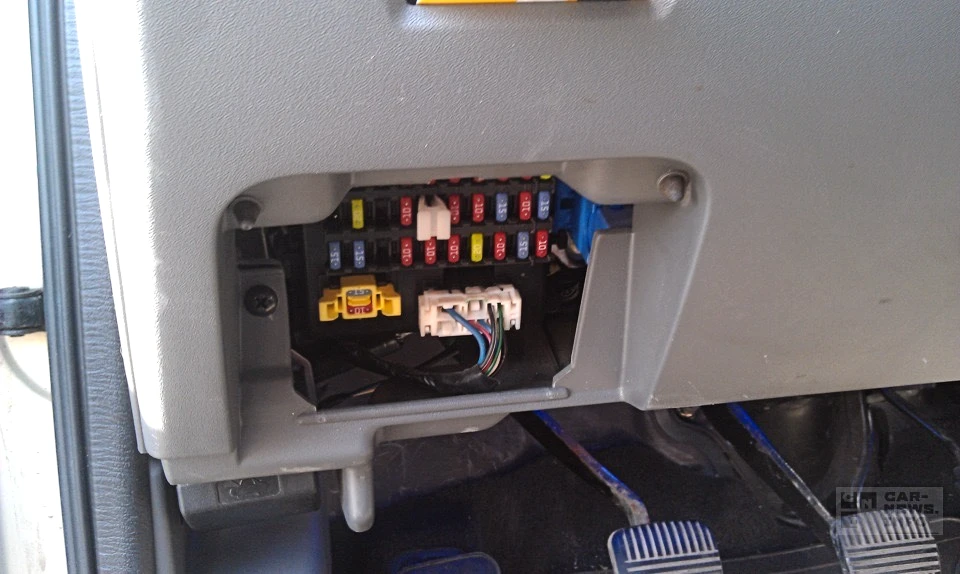

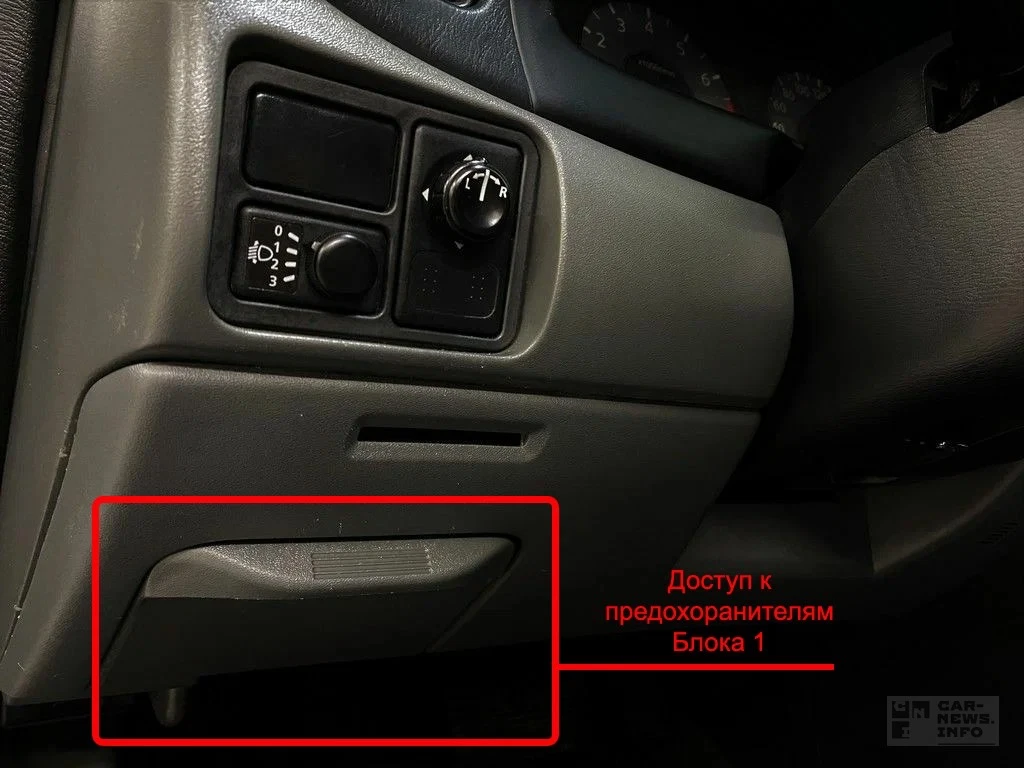

Для доступа к реле блока-1 нужно снять декоративную часть панели приборов под рулевой колонкой.
С правой стороны блока-1 установлены:
- Реле стеклоподъемников;
- Реле заднего противотуманного фонаря;
- Реле отпирания дверей;
С левой стороны блока-1 установлены:
- Прерыватель;
- Реле зеркал;
С обратной стороны блока-1 (на схеме 1.1) установлены:
- Реле нагревателя;
- Реле АСС;
- Реле IGN1;
- Реле IGN2;

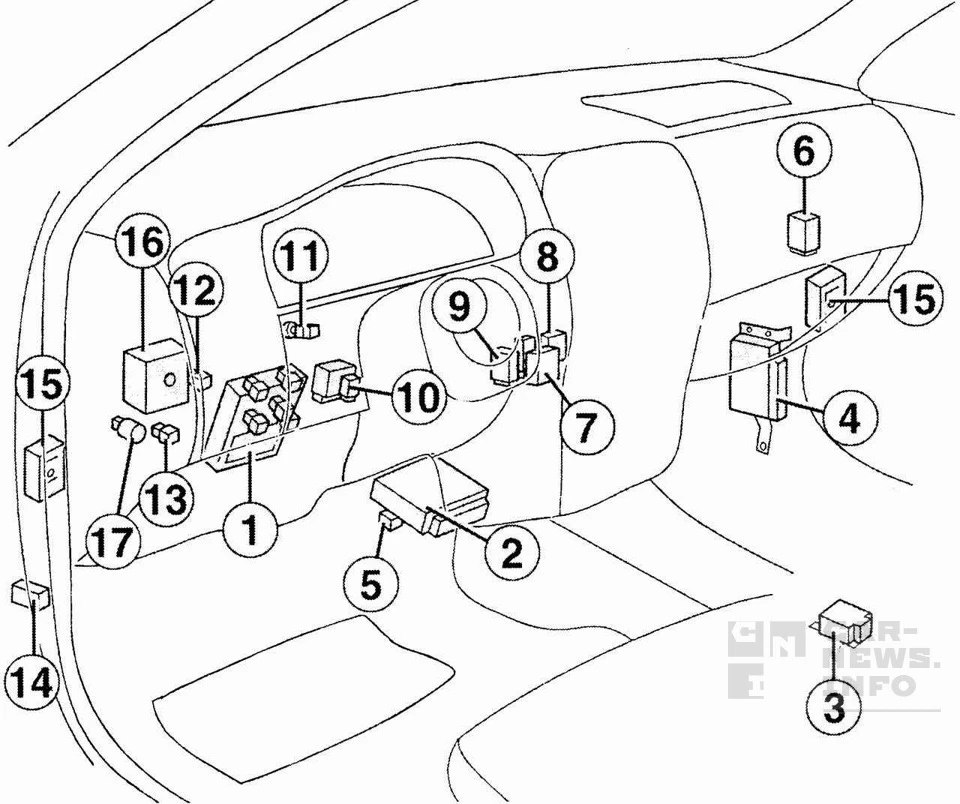

Схема №2 расположения электронных блоков и реле в салоне Альмера Классик
Данная схема альтернативная для сравнения.
- монтажный блок предохранителей и реле;
- электронный блок управления двигателем;
- блок управления подушками безопасности;
- электронный блок управления АБС;
- реле блока управления двигателем;
- реле времени очистителя ветрового стекла;
- блок централизованной блокировки замков дверей;
- реле блокировки стартера;
- блок управления сигнализатором не выключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
- реле-прерыватель указателей поворота и аварийной сигнализации;
- выключатель стоп-сигнала;
- реле противотуманных фар;
- реле бензонасоса;
- реле времени очистителя заднего стекла;
- разъем жгута проводов дверных выключателей;
- разъем жгута проводов салона и моторного отсека;
- выключатель стеклоподъемников и люка крыши.
Предохранители блока-1 в салоне Альмера Классик
Блок-1 расположен в передней панели автомобиля слева от рулевой колонки за откидным отсеком для мелочей.

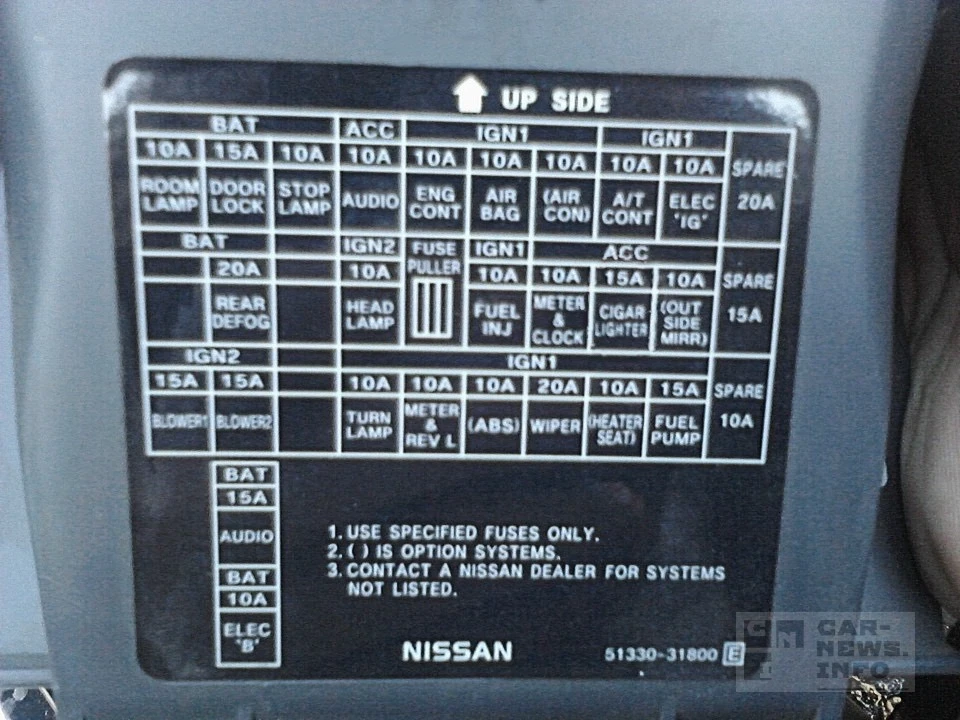

Для доступа к предохранителям нужно снять пластиковый карман (см. фото выше). На обратной стороне нанесена схема и описание предохранителей.
Далее рассмотрим схему расположения предохранителей блока-1 в салоне автомобиля
Таблица с описанием назначения предохранителей блока-1 в салоне Ниссан Альмера Классик
| № | Сила тока, А | Цветпр-ля | Наименование потребителя |
|---|---|---|---|
| 1 | 10 | Красный | Плафон освещения салона |
| 2 | 15 | Синий | Дверные замки |
| 3 | 10 | Красный | Фонари стоп-сигнала |
| 4 | 10 | Красный | Аудиосистема |
| 5 | 10 | Красный | Система управления двигателем |
| 6 | 10 | Красный | Подушки безопасности |
| 7 | 10 | Красный | Кондиционер |
| 8 | 10 | Красный | Система управления АКП |
| 9 | 10 | Красный | Питание зажигания |
| 10 | 10 | Красный | Питание от аккумулятора |
| 11 | 20 | Желтый | Обогреватель заднего стекла |
| 12 | – | – | Резерв |
| 13 | 10 | Красный | Фары |
| 14 | 10 | Красный | Форсунки |
| 15 | 10 | Красный | Комбинация приборов и часы |
| 16 | 15 | Синий | Прикуриватель |
| 17 | 10 | Красный | Наружное зеркало заднего обзора |
| 18 | 15 | Синий | Нагнетатель 1 |
| 19 | 15 | Синий | Нагнетатель 1 |
| 20 | – | – | Резерв |
| 21 | 10 | Красный | Фонари указателя поворота |
| 22 | 10 | Красный | Комбинация приборов и фонари заднего хода |
| 23 | 10 | Красный | ABS |
| 24 | 20 | Желтый | Стеклоочистители |
| 25 | 10 | Красный | Обогрев сидений |
| 26 | 15 | Синий | Топливный насос |
| 27 | 15 | Синий | Аудиосистема |
| 28 | 10 | Красный | Дополнительное электрооборудование салона |

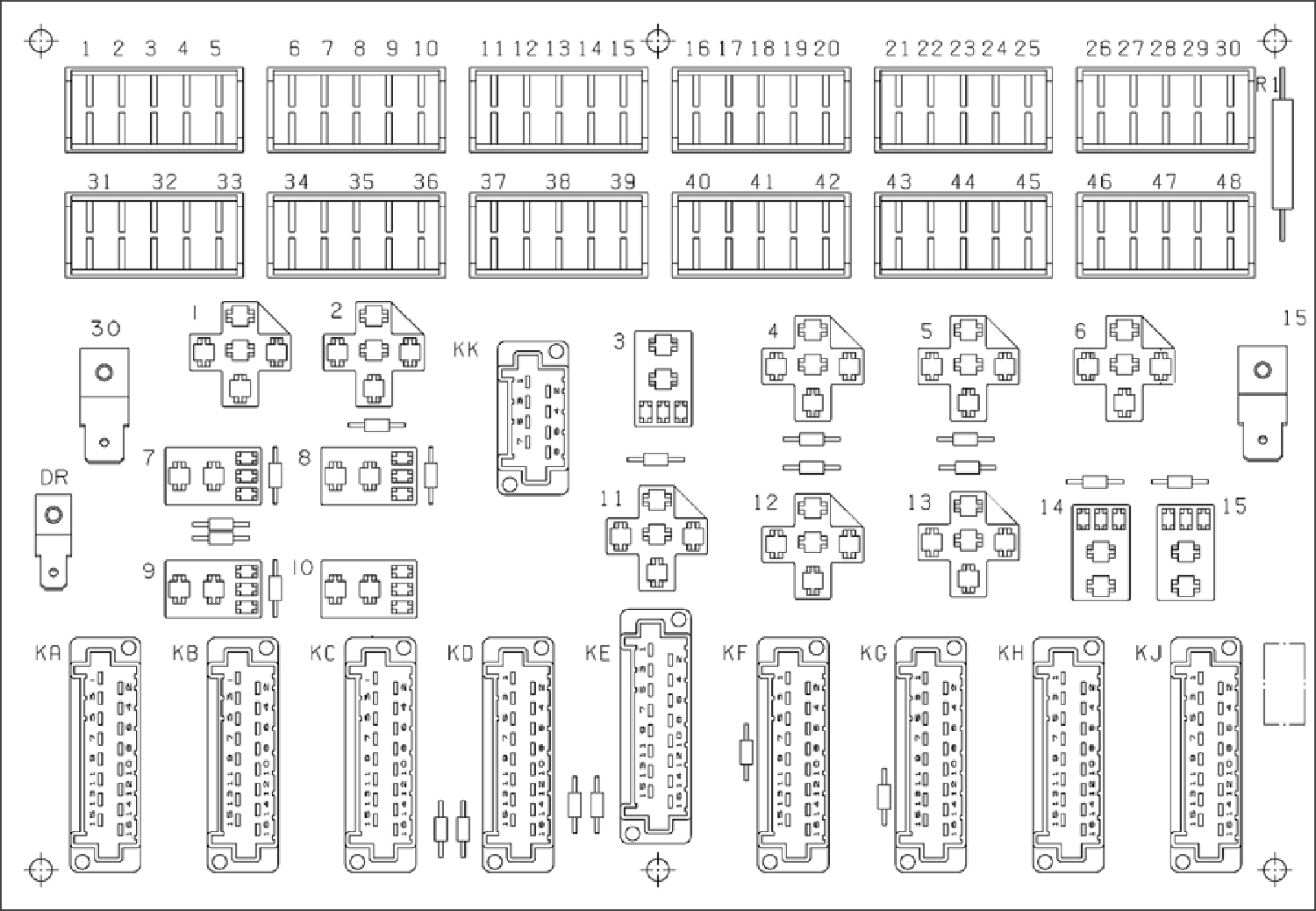

Печатная плата электроцентра
Предохранители на плате электроцентра
FI Пневматическая подвеска / гидравлический подъемник …………………… (AA36) F2 Диапазон, ингибиторы зоны, управление компрессором ………………… (AC7) F3 SRS, Иммобилайзер… .. ( AA32) F4 Центральный замок двери …………… .. (KH8) F5 Внутреннее освещение, таймер …………… (ER16) (ES15) F6 Прицепной фонарь прицепа …………… .. (CK17) F7 Контрольно-измерительные приборы (кл) .30) ……… (NB4) (NZ3) F8 Делитель напряжения для радио …… (EX7) F9 Грузовик стоп-сигнала ………………. (CK9) F10 Прожектор …………………………. (CH5) (CI4) F11 Полно лучевая вспышка ………………… (CE64) F12 Пневматическая подвеска (кл.30) ………. (ME45) (MF41) (MG26) F13 Эл. подогрев зеркал заднего вида. (HG4) F14 Предварительный нагрев, реле «radiopos». (AA12) F15 Ближний световой луч, лс …………… .. (CE49) F16 Fullbeam lhs, fullbeam ind. лампа ………………………………. (CE51) F17 Радиопос. пусковой выключатель ………. (AA43) F18 Управление вентилятором охлаждения, реле подогрева ………………………………. (BL51) (BN51) F19 ЭБУ автомобиля …………………… (AC19) F20 Электромагнитные клапаны двигателя …… .. (BL44) (BN44) F21 Контрольно-измерительные приборы, эл. Реле обогрева зеркал (кл.61) …………… (NA60) F22 DRL (дневной свет / Dimdip) ………………………………… (CE41) F23 Эл. нагретый airdryer …………… (HK5) F24 Дополнительное оборудование «ХА», реле культурист Fusebox (kl.15). (XA9) F25 Эл. регулируемые зеркала ……… .. (HH5) F26 Блокировка дифференциала, отбор мощности .. (LG6) F27 Электронный климат-контроль ……… .. (HA3) F28 Указатель поворота, контрольно-измерительные приборы (кл.15) ……………… …………………… (CN7) F29 Рожок, электромагнитный клапан для воздушного рога. (FA7) F30 Прикуриватель, фонарь для хранения в центральной секции ………………………… .. (EV8) F31 Делитель напряжения на 12В. розетки… (EX14) F32 Противотуманная фара , задняя противотуманная фара ……………… (CG6) F33 Park. Легкий грузовик LHS ………………… (CE19) F34 Park. лёгкий трейлер lhs ……………… .. (CE22) F35 Фары, багажный отсек лампа, замок в замке ………………………………… (ER46) (ES46) F36 Park. легкий прицеп rhs ………………. (CE24) F37 Park. Обороты легкого грузовика ……………… .. (CE26) F38 Указатель поворота, сигнальная лампа опасности (кл.30) ……………………………. (CN10) F39 Относительно ближнего света …………………… (CE53) F40 Относительно полного луча …………………………. (CE55) F41 El. стеклоподъемник со стороны пассажира ………………………………… (KA22) F42 Эл. стеклоподъемник со стороны водителя… (KA4) F43 ЭБУ двигателя ………………………… .. (BL23) (BN23) F44 Сигнальная лампа заднего хода, предупреждающая сигнализация заднего хода ……………………………………. (EA9) F45 Вентилятор, климатическая установка ……………………. (HA6) F46 Эл подогрев сидений, парк. обогреватель ……. (HE6) F47 Стеклоочиститель ………………… .. (GA30) F48 Стеклоочиститель, ветровое стекло и омыватель фар ………………… .. (GA16)
Реле на плате электроцентра
301 Реле противотуманных фар ”9” …………………. (CG5) 305 Реле, фонари заднего хода ”12” ………. (EA7) 306 Реле, полные лучи ”11” ……………… (CE55) 307 Реле, ближние лучи ”3” …………. (CE48) 308 Реле, стоп-сигнал грузовика ”8” ……… (CK8) 308B Реле, стоп-сигнал прицепа ”10” …… (CK15) 309L Реле, стояночные фонари lhs ”1” ……… (CE19) 309R Реле, габаритные огни rhs ”2” ……… (CE26) 315R Реле, пусковой выключатель ”4” …………. (AA42) 343 Реле задних противотуманных фонарей ”7” ………… .. (CG12) 348A Реле, вентилятор, климатический агрегат ”13” ………. (HA6) 360 Реле, ингибитор отбора мощности ”14” …………………………… .. (LD3) (LE4) 379 Реле, впрыск топлива ”5” ……………. (AC17) 3005 Реле, управляемое генератором ”6” …… (AA52) 3101 Реле, лампы освещения салона ”15” ………… (ER13) (ES13) 92
Блок главных предохранителей
Блок главных предохранителей находится в левой части багажника. Входящие в этот блок предохранители защищают основные цепи электрооборудования автомобиля. К этому блоку подключаются кабели от сетевой батареи, от блока управления обогревателем ветрового стекла (с преобразователем напряжения постоянного тока), от переднего и заднего блоков электронных приборов и от генератора, а также провод для измерения напряжения в бортовой сети. Состоит из плавких вставок высокой мощности.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
Схема с расшифровкой
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Блок предохранителей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-220695 Буханка и УАЗ-330395, УАЗ-330365, УАЗ-390945 Головастик
Блок предохранителей 1 и прерыватель указателей поворота 2 установлены на надставке рейки панели передка под
панелью приборов слева от водителя.
- блок предохранителей;
- прерыватель указателей поворота;
- реле дальнего света;
- реле ближнего света;
- прерыватель стеклоочистителя;
- реле заднего противотуманного фонаря;
- реле стартера.
Реле стартера 7 расположено в подкапотном пространстве, справа по ходу движения автомобиля.
Реле заднего противотуманного фонаря 6 находится на надставке рейки панели передка под панелью приборов в
районе расположения правой фары.
В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 3, реле дальнего света 4, реле
ближнего света 5.
F1-F6 — плавкие предохранители (см. таблицу)
Расшифровка блока предохранителей при евро 3:
| Обозначение | Сила тока, А | Защищаемые цепи | |
|---|---|---|---|
| предохранителя | контакта | ||
| F1 | I | 10 | Блок контрольных ламп, аварийная сигнализация, спидометр, комбина- ция приборов |
| II | 10 | ||
| F2 | III | 10 | Аварийная сигнализация, звуковой сигнал |
| IV | 10 | Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода | |
| F3 | V | 10 | Комплексная микропроцессорная система управления двигателем, замок зажигания |
| VI | 10 | Замок зажигания, термобиметаллический предохранитель |
Расшифровка блока предохранителей при евро 4:
| Обозначение | Сила тока, А | Защищаемые цепи | |
|---|---|---|---|
| предохранителя | контакта | ||
| F1 | I | 10 | Блок контрольных ламп, аварийная сигнализация, спидометр, комбина- ция приборов |
| II | 10 | ||
| F2 | III | 10 | Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка |
| IV | 10 | Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода | |
| F3 | V | 10 | Комплексная микропроцессорная система управления двигателем, замок зажигания |
| VI | 10 | Замок зажигания, термобиметаллический предохранитель |
Блок предохранителей на приборной панели
Блок предохранителей расположен под и слева от рулевого колеса, за крышкой.
Назначение предохранителей и реле на приборной панели
| № | Ампер | Описание |
|---|---|---|
| 1 | 15 | Двигатель вентилятора |
| 2 | 15 | Двигатель вентилятора |
| 3 | 10 | Модуль управления трансмиссией (TCM) |
| 4 | 20 | Реле обогрева заднего стекла |
| 5 | 20 | Реле обогрева заднего стекла |
| 6 | 10 | Реле кондиционера, усилитель контроля температуры |
| 7 | 10 | Подогреваемый кислородный датчик |
| 8 | 10 | ASCD, реле заднего стекла с обогревом, таймер заднего стекла с обогревом, разъем данных, кнопочное управление, звуковой сигнал, выключатель блокировки автоматической коробки передач, реле стеклоподъемников, дневной свет, интеллектуальный вход C/U |
| 9 | 10 | Выключатель зеркала |
| 10 | 10 | Аудио, реле силовых розеток, интеллектуальный вход C/U |
| 11 | 10 | Аварийный выключатель |
| 12 | 10 | Датчик положения стоп/нейтрали, спидометр, тахометр, указатель уровня топлива, сигнальная лампа, индикатор перегрузки |
| 13 | 20/15 | Прикуриватель (1998-1999: 15A; 2000-2001: 20A) |
| 14 | 15 | Выключатель стоп-сигнала, модуль управления трансмиссией (TCM) |
| 15 | – | Не используется |
| 16 | – | Не используется |
| 17 | 15 | Реле топливного насоса |
| 18 | 10 | Клапан сброса давления в баке EVAP, клапан сброса вакуума, клапан IACV-AAC, переключатель положения дроссельной заслонки |
| 19 | 20 | Система переднего стеклоочистителя и омывателя |
| 20 | 10 | Аварийный выключатель, многофункциональное реле дистанционного управления |
| 21 | 10 | Форсунка |
| 22 | 10 | Блок датчиков диагностики подушек безопасности |
| 23 | – | Не используется |
| 24 | 10 | Выключатель ключа, подсветка номера, подсветка зеркала, подсветка багажника, подсветка системы безопасности, комбинированная подсветка, передатчик сигнала вызова, привод открывания двери багажника, антенна, разъем для передачи данных (GST 1998-1999) |
| 25 | 10 | Электромагнитный клапан EGRC, вентилятор охлаждения, реле положения стоп/нейтрали, NATS (2000-2001), реле предупреждения об угоне (1998-1999), реле ингибитора |
| 26 | 10 | Модуль управления двигателем, реле блокировки сцепления, реле стоп/нейтрального положения, дневные ходовые огни |
| 27 | – | Не используется |
| 28 | 10 | ABS |
| 29 | – | Не используется |
| Реле. | ||
| R1 | Обогрев заднего стекла | |
| R2 | Топливный насос | |
| R3 | Двигатель вентилятора | |
| R4 | Зажигание | |
| R5 | Аксессуары |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
