Замена предохранителей ford kuga 2 / escape с 2012 года

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
5. Минусовую жилу следует посадить на винт в любом удобном месте.
6. В салоне провести провода в посадочное отверстие прикуривателя.
7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
9. Собрать все контакты и установить прикуриватель в свое гнездо.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2

Расшифровка реле и предохранителей Форд Фокус 2 под капотом

Описание предохранителей.
Обозначение	Что защищает — цель
Ф1 40А	Электродвигатель вентилятора охлаждения
Ф2 80А	ГУР (где находится предохранитель электроусилителя руля на Форд Фокус 2)
Ф3 60А	Монтажный блок реле и предохранителей в салоне
Ф4 60А	Монтажный блок реле и предохранителей в салоне
Ф5 80А	Кондиционер с ручным или автоматическим управлением
Ф6 60А	Бронирование
Ф7 30А	Гидравлический групповой насос ABS
Ф8 20А	Гидравлические групповые клапаны ABS
Ф9 20А	Контакты и обмотка главного реле
Ф10 30А	Электродвигатель вентилятора отопителя (предохранитель печки)
Ф11 20А	Замок зажигания
Ф12 40А	Цепь питания реле зажигания
Ф13 20А	Начало
Ф14 40А	Обогрев лобового стекла — правый элемент
Ф15 30А	Реле вентилятора охлаждения
Ф16 40А	Левый обогрев лобового стекла
Ф17 30А	Бронирование
F18	Бронирование
Ф19 10А	Блок управления АБС
Ф20 15А	Звуковой сигнал
Ф21 20А	Дополнительный обогреватель
Ф22 (10)	Блок управления гидроусилителем руля
Ф23(30)	Насос омывателя фар
Ф24 (15)	Бронирование
Ф25 (10)	Катушка реле обогрева лобового стекла
Ф26 (10)	Автоматическая коробка передач
Ф27 (10)	Муфта компрессора кондиционера
Ф28 (10)	Бронирование
Ф29 (10)	Раздельная система климат-контроля
Ф30 (3)	Блок управления двигателем, блок управления АКПП
Ф31 (10)	Система зарядки аккумулятора
Ф32 (10)	Блок управления АКПП, датчик положения селектора
Ф33 (10)	Кислородные датчики с подогревом
Ф34 (10)	Форсунки, катушка зажигания
Ф35 (10)	Система управления двигателем
Ф36 (10)	Блок управления двигателем

Описание реле.
Обозначение	Имя
R1 (для некоторых моделей)	Реле разрешения запрета пуска
R2	Реле звукового сигнала
R3 (для некоторых моделей)	Реле фонарей заднего хода
R4 (не используется)	—
R5 (для некоторых моделей)	Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей Реле подогревателя топлива — дизель
R6	Главное реле
R7	Реле обогрева лобового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12 (некоторые модели) — реле электродвигателя вентилятора системы охлаждения, реле свечи накаливания — дизель
R13	Реле стартера
R14	Реле вентилятора охлаждения двигателя электровентилятора

Назначение монтажного блока предохранителей

На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.

Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

№	Номинал	Предохранитель Назначение
Ф100	10А	Питание электронных модулей от контакта
F101	20 А	Блок управления вентиляцией люка, электрорегулировки сидений с электроприводом. Для автомобилей со съемной крышей — тяга крыши
F102	10А	Регулировка рулевой колонки, блок обогрева салона, приемник дистанционного управления, сажевый фильтр.
F103	10А	Постоянный заряд батареи для наружного освещения
F104	10А	Освещение салона, система энергосбережения
F105	25А	Обогрев заднего стекла
F106	20 А	Система бесключевого доступа и запуска
F107	10А	Диагностический разъем и питание комбинации приборов от аккумулятора
F108	7,5 А	Аудио, радио и дополнительные функции комбинации приборов (аудио и навигационная система)
F109	20 А	Переделан предохранитель прикуривателя Форд Фокус 2, дополнительная розетка в багажнике
F110	10А	Дневные ходовые огни с питанием от генератора
F111	15А	Топливный насос (для автомобилей с бензиновым двигателем)
F112	15А	Аудиосистема (на батарейках)
F113	10А	Дневные ходовые огни
F114	10А	Иммобилайзер, питание приборной панели от замка зажигания
F115	7,5 А	Наружное освещение — питание от замка зажигания
F116	20 А	Противотуманные огни
F117	7,5 А	Подсветка номерного знака автомобиля
F118	20 А	Модуль электрооборудования в левой задней двери
F119	15А	Вилка багажника Форд Фокус 2
F120	20 А	Модуль электрооборудования в правой задней двери
F121	20 А	Электрообогрев передних сидений
F122	10А	ПОДУШКА БЕЗОПАСНОСТИ, подушки безопасности
F123	7,5 А	Тепловые зеркала
F124	7,5 А	Габаритные огни с левой стороны
F125	7,5 А	Габаритные огни с правой стороны
F126	20 А	Система бесключевого доступа и запуска
F127	25А	Электрические окна
F128		Бронирование
F129	20 А	Стеклоочиститель (предохранитель стеклоочистителя)
F130		Бронирование
F131	15А	Очиститель заднего стекла
F132	15А	Стоп-сигналы
F133	25А	Реле центрального замка, силовой модуль двери переднего пассажира
F134	20 А	Центральный замок, Электромодуль в двери водителя
Ф135	20 А	Дневные ходовые огни
F136	15А	Омыватель ветрового стекла, подогрев форсунок омывателя
F137	10А	Резервный аккумулятор для противоугонной системы
F138	10А	Электронный блок управления двигателем, электронная педаль акселератора, электронный блок управления АКПП
F139	10А	Дальний свет — правая фара
Ф140	10А	Дальний свет — левая фара
F141	10А	Зеркала заднего вида с электроприводом, фонари заднего хода
F142	15А	Ближний свет — правая фара
F143	15А	Ближний свет — левая фара

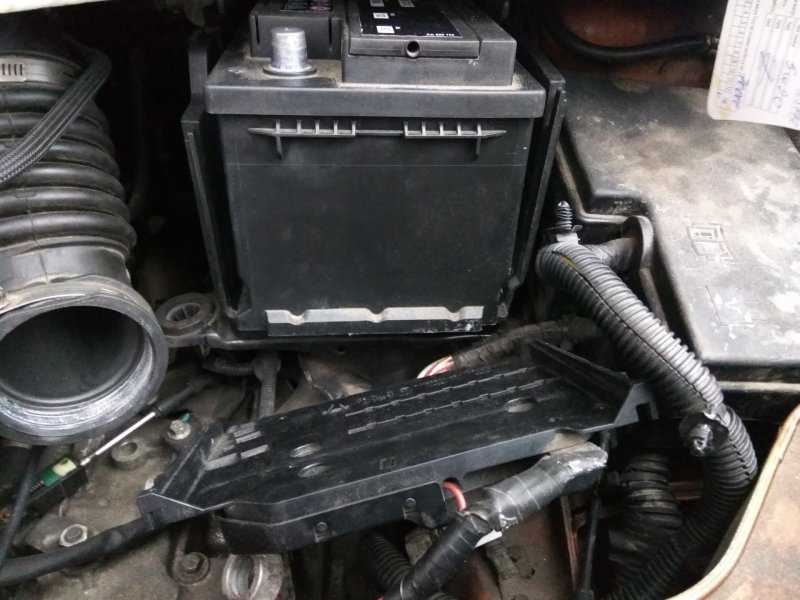

Блок под капотом

Находит в левой части подкапотного пространства и закрыт защитной крышкой.

p, blockquote 4,0,0,0,0 —>

Как снять крышку блока предохранителей

Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы — защелки.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

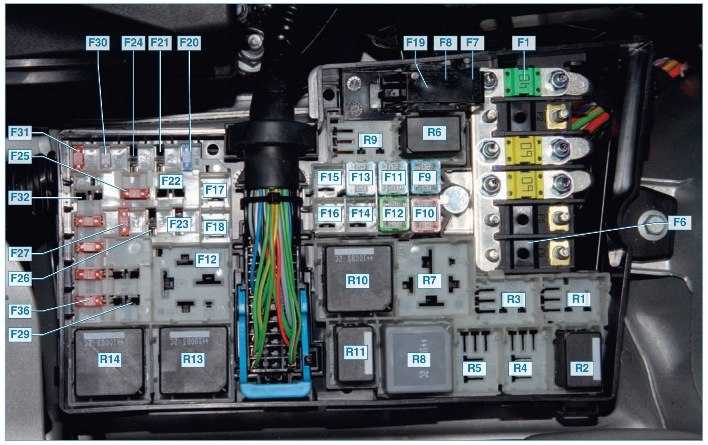

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

F1	Резерв
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	Резерв
F7	40А Антиблокировочная система тормозов, управление системой динамической стабилизации
F8	30А Электронная система динамической стабилизации
F9	20А Омыватели фар
F10	40А Электродвигатель вентилятора отопителя
F11	30А Модуль качества напряжения, блок управления системами кузова
F12	30А Модуль управления силовым агрегатом
F13	30А Реле стартера
F14	40А Правая сторона обогреваемого ветрового стекла
F15	20А Передний прикуриватель, дополнительные гнезда электропитания
F16	40А Левая цепь обогреваемого ветрового стекла
F17	20А Дополнительный отопитель
F18	Резерв
F19	5А Антиблокировочная система тормозов, управление системой динамической стабилизации
F20	15А Звуковой сигнал
F21	5А Выключатель стоп-сигналов
F22	15А Система мониторинга аккумуляторной батареи
F23	5А Соленоиды реле
F24	5А Управление освещением
F25	Резерв
F26	5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями)
F26	15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем)
F27	15А Муфта компрессора системы кондиционирования
F28	5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп)
F29	25А Обогреватель заднего стекла кузова
F30	Резерв
F31	Резерв
F32	15А Модуль управления двигателем
F33	10А Модуль управления двигателем
F34	10А Модуль управления двигателем
F35	15А Модуль управления двигателем
F36	5А Активные жалюзи радиатора
F37	5А Питание индикатора отключения надувной подушки безопасности пассажира
F38	5А Модуль управления двигателем, модуль управления коробкой передач
F39	5А Фары, коррекция наклона света фар
F40	5А Электрический усилитель рулевого управления
F41	20А Блок управления системами кузова
F42	15А Очиститель заднего стекла
F43	15А Фары
F44	5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп)
F45	10А Обогреваемый распылитель омывателя
F46	40А Автоматический режим работы стеклоочистителя
F47	Резерв
F48	15А Испаритель дизельного топлива
R1	Резерв
R2	Реле звукового сигнала
R3	Реле испарителя дизельного топлива
R4	Резерв
R5	Резерв
R6	Резерв
R7	Силовое реле — Антиобледенитель ветрового стекла
R8	Резерв
R9	Реле Омывателей фар
R10	Реле стартера
R11	Муфта компрессора системы кондиционирования — реле
R12	Силовое реле — Вентилятор системы охлаждения
R13	Вентилятор обогревателя — мини реле
R14	Реле системы управления двигателем
R15	Силовое реле — Обогреватель заднего стекла
R16	Силовое реле — Зажигание

Процедура снятия и замены

Замена ПП

Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
2. Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
3. Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.

 Загрузка …

Замена БП в салоне

На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:

1. Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
2. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
3. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
4. Поочередно демонтируйте каждый элемент БП.
5. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
6. Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
7. Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
8. Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
9. Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
10. Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.

Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.

Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.

Блок в салоне

Он расположен под бардачком, со стороны пассажира.

Фотография

Схема

Назначение

56	20А Топливный насос
57	Резерв
58	Резерв
59	5А Приемопередатчик пассивной противоугонной системы
60	10А Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли
61	Резерв
62	5А Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения
63	10А Система адаптивного круиз-контроля (передний сенсорный модуль)
64	Резерв
65	10А Отпирание защелки задней поднимающейся двери
66	Резерв
67	7,5А Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения
68	15А Электрический замок рулевой колонки
69	5А Щиток приборов
70	Резерв
71	10А Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль
72	7,5А Модуль рулевого колеса
73	5А Разъем передачи данных, автономная звуковая система
74	15А Фары дальнего света
75	15А Противотуманные фары/ фонари
76	10А Фонарь заднего хода
77	20А Насос омывателя
78	5А Выключатель зажигания, кнопка запуска
79	15А Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери
80	20А Прозрачный люк
81	5А Радиочастотный радиоприемник, датчик перемещений в салоне
82	20А Насос омывателя
83	20А Система централизованной блокировки замков
84	Резерв
85	7,5А Выключатель зажигания
86	10А Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира
87	Резерв
88	Резерв
89	Резерв

Предохранители в моторном отсеке

мотормотор

В моторном отсеке располагается 36 предохранителей:

1. линия питания электрического вентилятора охлаждения мотора (ток 40 ампер);
2. силовой предохранитель электроусилителя рулевой системы (ток 80 ампер);
3. защита менее мощного внутреннего блока предохранителей (ток 60 ампер);
4. дополнительная защита блока предохранителей в салоне (ток 60 ампер);
5. предохранитель, отвечающий за систему дополнительного нагрева салона (ток 80 ампер);
6. данный предохранитель монтируется только для автомобилей с дизельным двигателем и отвечает за работу цепи свечей накаливания (ток 60 ампер);
7. комплексный предохранитель, отвечающий за функционал системы АБС и насоса динамической стабилизации (ток 30 ампер);
8. комплексный предохранитель, отвечающий за функционал системы АБС и клапанного механизма динамической стабилизации (ток 20 ампер);
9. наиболее важный предохранитель, отвечающий за питание модуля управления мотором (ток 20 ампер);
10. электровентилятор кондиционера или климат-контроля (в зависимости от комплектации) (ток 30 ампер);
11. предохранитель системы подачи напряжения на свечи зажигания (ток 20 ампер);
12. система подачи напряжения на реле управления зажиганием (ток 40 ампер);
13. предохранитель силовой обмотки стартера (ток 20 ампер);
14. подача напряжения на правую сторону системы обогрева лобового стекла (ток 40 ампер);
15. предохранитель подачи напряжения на реле вентилятора охлаждения (ток 30 ампер);
16. подача напряжения на левую сторону системы обогрева лобового стекла (ток 40 ампер);
17. достаточно редкий случай – предохранитель системы складывающейся крыши для кабриолета (ток 30 ампер);
18. предохранитель инвертора системы электроснабжения (ток 30 ампер);
19. питание блока управления АБС (антиблокировочной системы) (ток 10 ампер);
20. питание клаксона (ток 15 ампер);
21. питание вспомогательного отопителя (ток 20 ампер);
22. питание блока управления системы рулевого усилителя (ток 10 ампер);
23. система энергоснабжения омывателя фар (ток 30 ампер);
24. опциональная система прогрева для дизельного двигателя (ток 15 ампер);
25. предохранитель реле зажигания (ток 10 ампер);
26. система энергоснабжения автоматической коробки переключения передач (ток 15 ампер);
27. предохранитель компрессора климатической установки или кондиционера (ток 10 ампер);
28. система питания свечей накаливания (для дизельного двигателя) (ток 10 ампер);
29. предохранитель раздельного климат-контроля (ток 10 ампер);
30. система вспомогательного энергоснабжения автоматической трансмиссии (ток 3 ампера);
31. блок управления автомобильного зарядного устройства (ток 10 ампер);
32. предохранитель автоматической коробки передач (ток 10 ампер);
33. система подогрева кислородных датчиков (для бензиновых двигателей) (ток 10 ампер);
34. системы питания и зажигания двигателя (ток 10 ампер);
35. модуль контроля энергоснабжения двигателя, предохранитель электромагнитных клапанов (ток 10 ампер);
36. модуль контроля энергоснабжения двигателя (ток 10 ампер).

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

• Установить машину на ровную поверхность и поднять ручник до упора.
• Снять клеммы с аккумуляторной батареи.
• Влезть под машину и открутить 9 винтов защиты двигателя.
• Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

• После этого можно полностью снять устройство с машины.
• Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Подходящие батареи

Каждый владелец кроссовера Форд Куга имеет определенный бюджет, поэтому купить самые дорогие и экономичные аккумуляторы может далеко не каждый.

Примерный ценовой диапазон аккумуляторов, которые действительно стоит рассматривать в качестве замены оригинальной АКБ для американского компактного кроссовера, составляет от 5 до 10 тысяч рублей. Есть и самые дорогие варианты, цены на которые превышают 15 тысяч рублей.

Среди приоритетных вариантов, по возрастающей стоимости, следующие модели стартерных аккумуляторов для Форд Куга:

• Близзаро Сильверлайн;
• Линия тренда Blizzaro;
• Синяя Варта;
• Мутлу Мега Кальций;
• Инчи Аку Дель А;
• Варта Блэк;
• Бош С4;
• Эксель Эксель;
• Бост Прайм;
• Эксид Премиум;
• Варта Сильвер;
• Полярная вкладка;
• Таб Магия;
• Бош С5;
• Альфалин ультра;
• Начало Молл Камина;
• Молл ГМ;
• Выход Старт Стоп EFB;
• Альфалин ЭФБ;
• Молл М3плюс;
• Bosch AGM;
• Deka Intimidator AGM и др.

Объективно самыми эффективными, надежными и долговечными батареями будут полностью необслуживаемые батареи на основе технологий EFB, AGM или GEL.

Но некоторые из них обойдутся потенциальному покупателю в солидную сумму. Если владелец Ford Kuga готов потратить на новый аккумулятор более 10 тысяч рублей, то ему обязательно стоит рассмотреть технологии AGM и GEL. Или вы можете обойтись кальциевыми (Ca/Ca) батареями. Самыми дешевыми являются гибридные и Ca+ аккумуляторы+.

Но решение все равно будет принимать сам автомобилист. Не меняйте на дешевые батарейки. Они прослужат 1-3 года, но потребуют постоянного внимания и регулярного обслуживания.

Блок в салоне

Он расположен под бардачком, со стороны пассажира.

p, blockquote 20,0,0,0,0 —>

56	20А Топливный насос
57	Резерв
58	Резерв
59	5А Приемопередатчик пассивной противоугонной системы
60	10А Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли
61	Резерв
62	5А Автоматически работающие стеклоочистители, зеркало с функцией автоматического затемнения
63	10А Система адаптивного круиз-контроля (передний сенсорный модуль)
64	Резерв
65	10А Отпирание защелки задней поднимающейся двери
66	Резерв
67	7,5А Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения
68	15А Электрический замок рулевой колонки
69	5А Щиток приборов
70	Резерв
71	10А Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль
72	7,5А Модуль рулевого колеса
73	5А Разъем передачи данных, автономная звуковая система
74	15А Фары дальнего света
75	15А Противотуманные фары/ фонари
76	10А Фонарь заднего хода
77	20А Насос омывателя
78	5А Выключатель зажигания, кнопка запуска
79	15А Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери
80	20А Прозрачный люк
81	5А Радиочастотный радиоприемник, датчик перемещений в салоне
82	20А Насос омывателя
83	20А Система централизованной блокировки замков
84	Резерв
85	7,5А Выключатель зажигания
86	10А Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира
87	Резерв
88	Резерв
89	Резерв
