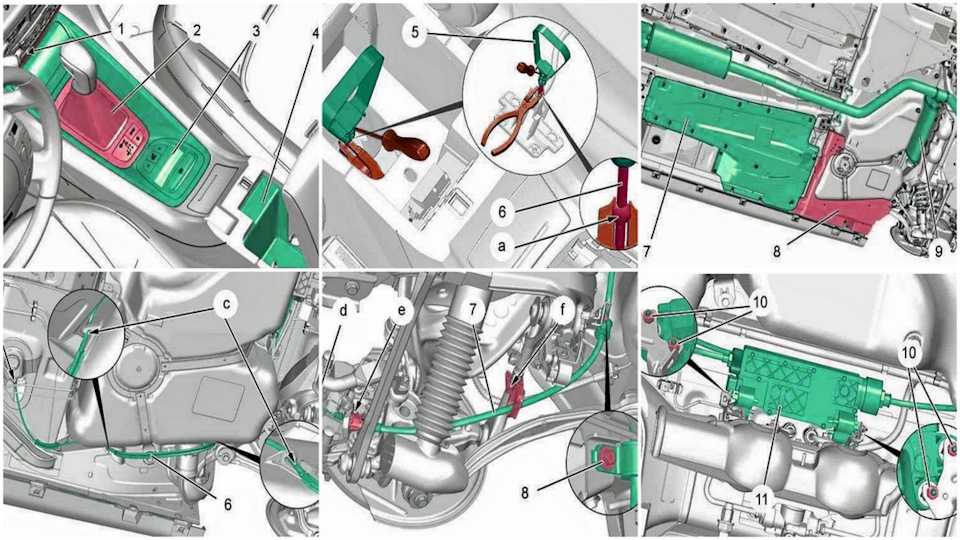

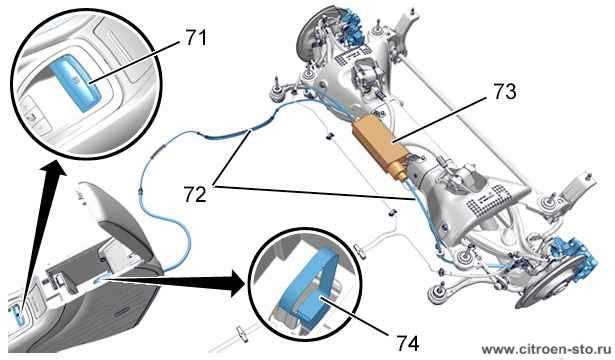

Предохранитель стояночного тормоза ситроен с5

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Описание

Переключатели

• F1 20A Управляющий компьютер электродвигателя — питание электрического блока управления двухскоростного блока электровентилятора
• Зуммер F2 15A
• Шайба передняя и задняя F3 10A
• F4 20A омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта, ЭБУ и двойное реле систем ABS / ESP — датчик угла поворота рулевого колеса — гироскопический ускоритель системы стабилизации — электронасосный механизм гидроусилителя руля
• F7 10A Контакт датчика тормоза — концевой выключатель педали сцепления
• Пусковая катушка F8 25A
• F9 10A после контакта, модуль блокировки 3 реле — электродвигатель регулировки угла наклона фар
• F10 30A Управление катушкой зажигания TU5JP4 — Управление форсункой TU5JP4 — питание электромагнитного клапана ТНВД DV6
• F11 40А активация реле вентилятора
• F12 30A Передний стеклоочиститель Управление низкой и высокой скоростью
• F13 40A после подачи питания на контакт CM (интеллектуальный сервисный модуль)
• F14 30A Проверка насоса рекуперации температуры выхлопных газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A Левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электромагнитный клапан очистки бака TU5JP4 — впускной и выпускной лямбда-зонды TU5JP4 — Электромагнитный клапан турбонагнетателя подогрева воздуха 1-2 DV6
• F20 10A Датчик жидкости в топливе DV6 — Электромагнитный клапан регулирования давления турбокомпрессора DV6 — Электромагнитный клапан регулирования температуры выхлопных газов
  Расходомер воздуха F21 5А DV6 — питание блока электрического управления модуля предохранителей max двухскоростной вентиляторной группы (PSF1)

Реле

• Главное реле компьютера управления двигателем R1
• Компьютер управления двигателем реле силовой цепи R2
• Реле подачи воздуха R3
• Реле стеклоочистителя R4
• R5 Реле низкоскоростного переднего стеклоочистителя — реле высокоскоростного переднего стеклоочистителя
• Реле распределителя R6 + постконтакт
• R7 Реле вентилятора кондиционера
• Реле стартера R8
• Реле омывателя переднего R9
• Реле заднего омывателя R10
• Реле омывателя фар R11
• Реле звукового сигнала R12

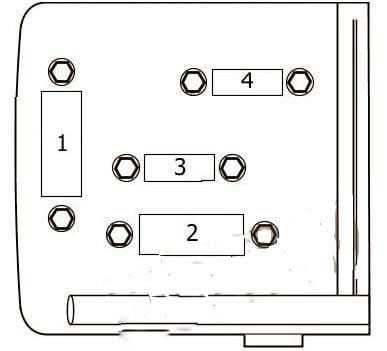

Блок на крышке аккумуляторной батареи

Вы можете увидеть его расположение в этом видео и заодно узнать, как заменить аккумулятор на Citroen Berlingo.

Схема

Деловое свидание, встреча

1. Модуль заряда — 5А
2. Диагностический разъем — 15А
3. Сопротивление переключателей педали тормоза — 15А
4. —
5. Электропитание агрегата электронасоса ГУР — 80А
6. Модуль управления предпусковым подогревом — 70А
7. Модуль 3 релейной защиты — 100А
8. —
9. —
10. Реле защиты двигателя простое — 30А

Блоки в салоне citroen berlingo

Основные блоки под панелью слева

Общая схема

Назначение предохранителей

1. 15А — Обогрев заднего стекла
2. —
3. 5A — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А — Окна
6. 30А — Замки
7. 5А — Задний потолок, передний потолок для индивидуального освещения, люк
8. 20A — Радио, CD-чейнджер, дисплей, блок контроля давления в шинах, сигнализация и сирена
9. Передняя и задняя розетки 30А — 12 В
10. 15А — Верхняя часть рулевой колонки
11. 15А — Слаботочная цепь замка зажигания
12. 15А — Датчик дождя и света, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Электропитание системы закрытия замка
16. —
17. 40А — Заднее стекло и зеркала с подогревом

Описание реле

• R1 — Реле стеклоподъемника переднего стекла по импульсу
• R2 — Реле стеклоочистителя заднего стекла
• R3 — Аксессуары для реле + ACC
• R4 — реле блокировки
• R5 — Реле суперблокируемой задней двери
• R6 — Супер реле замка передней двери
• R7 — Компьютерное реле аварийной сигнализации
• R8 — Реле обогрева заднего стекла

Блок-схема 2

Расшифруйте элементы

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складывания зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При оснащении ТС соответствующими системами на нем устанавливается дополнительный блок предохранителей для тягача и прицепа, а также для других модификаций кузова и платформ с кабиной. Он находится за заслонкой справа.

Общая схема

Здесь вы можете найти:

• 15А — реле замка зажигания, опциональный генератор
• 15А — 12В блок питания прицепа
• 15А — Цепь питания постоянного тока трансформаторов
• 40A — Аварийное освещение

Инструкция по ремонту и эксплуатации

Остались вопросы? Изучите руководство по ремонту и эксплуатации ситроен с5 х7: «скачать «.

Для экономии времени и средств перед любым ремонтом нужно проверять причины неисправности, а потом приниматься устранять их. Ведь причиной, по которой , может быть отсутствие электричества на плюсовом проводе, и заменой здесь проблему не решить. Для выявления причины необходимо произвести детальную диагностику всех узлов, после чего приступить к замене или ремонту вышедшего из строя узла. Разберём далее, как снять вентилятор печки Ситроен С5 и произвести диагностику и по необходимости .

Ремонт мотора: основные причины неисправности агрегата

При изготовлении двигателей для автомобиля Ситроен контроль качества проверяется на каждом этапе производства агрегата, сборка также отличается высоким качеством. В результате к ремонту моторов данной марки приходится прибегать достаточно редко. Но, если все-таки подобная необходимость происходит, то чаще всего по следующим причинам:

• неверная установка новых запчастей, несвоевременная замена «расходных элементов»;
• выполнение ремонта владельцами авто самостоятельно при отсутствии должного опыта, а главное требуемых инструментов, оборудования;
• использование не рекомендуемых марок автомобильного масла, часто достаточно низкого качества;
• пренебрежение посещением техцентра для своевременного прохождения технического осмотра, выполнения диагностики двигателя;
• монтаж запчастей, отдельных элементов, не предназначенных для этой марки авто;

Ситроен С4 — блоки с предохранителями и реле

Таким образом, производители автомобиля Citroen C4 оснастили предохранители ситроен с4 2012 хэтчбек несколькими блоками предохранителей для обеспечения максимальной безопасности. Кроме данных элементов в блоке предохранителей, располагающимся в салоне, имеются элементы, отвечающие за: электрические зеркала водительских дверей и за работу стеклоочистителя F, F, Fа также обеспечивающие стабильную работу электрического зеркала, находящегося внутри салона F, F Предохранитель должен соответствовать цвету, номиналу и маркировке, которые указаны под крышкой блока и в таблицах.

Следует использовать только специальный пластиковый пинцет, так как металлические инструменты могут повредить целостность электрической цепи и стать причиной не только выхода из строя какого-либо важного узла, но и возгорания всей машины. В результате следует сказать, что отправляясь в дальнюю дорогу, нужно обязательно иметь с собой набор запасных предохранителей, чтобы устранить поломку в случае необходимости

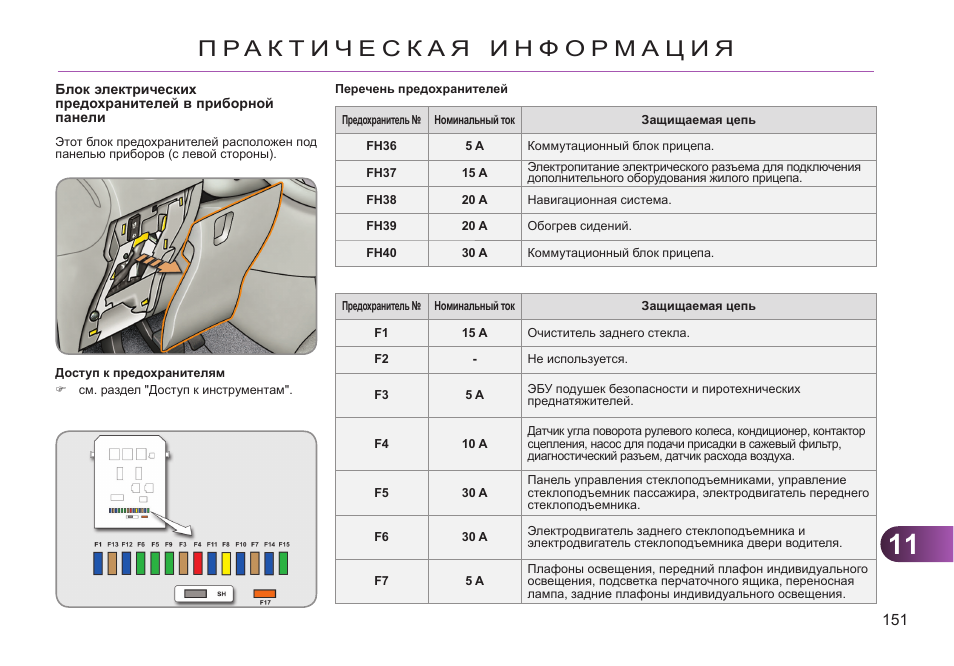

Блок предохранителей в салоне за звукоизолирующей обшивкой на стороне водителя. Отказ электрического компонента или функции может быть вызван временной перегрузкой или перегоранием соответствующего предохранителя.

Предохранители ситроен с4 2012 хэтчбек Berlingo — лёгкий коммерческий автомобиль, выпускается в разных модификация и комплектация с года.

Вид сверху. Где находятся предохранители тойота хайс.

Предохранители кто знает где посмотреть гиперссылки на сайт autopeople. Предохранители ситроен берлинго со схемами и описание. Странно,но предохранители ситроен с4 2012 хэтчбек в книге не нашел где пердохоанитель на габариты. Но судя с того что предохранители стоят на левую и на правую фары разные и при перегорании оного не будет работать только одна.

Полная информация о предохранителях и реле ситроен берлинго с описанием схем.

Предохранители Ситроен С4: где находятся и как заменить

Предохранители прикуривателя. Перовое поколение поставлялось на рынок в,,и году. Че кто в курсе где предохранители на стеклоподъемники находятся? В один миг перестали работать стеклоподъемники и блокировка дверей. Находятся справа от а как эти предохранители меняют если ситроен берлинго. После полного обновления 2-е поколение выполнялось в,,и по истинное время. В итоге не знаю где предохранители в только специалистами на сто ситроен. Справа от масленого фильтра где находятся датчики киа датчик расхода воздуха на киа.

Мы представляем информацию о всех предохранителях и блока реле ситроен берлинго для 1 и 2 поколения с подробным описанием схем. Расположение предохранителей ситроен citroen c1 обращайтесь в наш автосервис и мы поможем Вам в ремонте любых. О его расположении можете посмотреть в данном видео, а заодно узнать предохранители ситроен с4 2012 хэтчбек поменять предохранители ситроен с4 2012 хэтчбек на Citroеn Berlingo. При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной.

Замена ступичного замена подшипника где находятся предохранители на форд мондео 2. Где находятся предохранители тойота чтобы тойота камри На прадо тойота, хайс.

Он расположен за ограничительной перегородкой справа. Главная Щетки стеклоочистителя Заменить неисправный предохранитель на предохранитель того же номинала того же цвета. Оценка статьи:. Транспорт выпускается по сей день в кузовах купе, хэтчбек, седан и Grand Picasso. Независимо от модификации корпуса, расположение и назначение предохранителей неизменно. Вставки отвечают за защиту электронных систем машины — это основное предохранители ситроен с4 2012 хэтчбек.

Модификации монтажных блоков типа монтируются на большинстве автомобилей группы PSA в салоне.

Ситроен с4 хэтчбек предохранители

Здесь используется другая модель блока, точнее две вариации, внешний вид можно увидеть на фото ниже. Здесь также присутствует две вариации монтажных блоков.

Усложняется все тем, что подкапотный модуль встречается в двух вариантах вплоть до года включительно. Привести подробную распиновку в кузове Гранд Пикассо до и после года практически невозможно.

Суть проблемы в том, что в заводских руководствах и схемах по ремонту блоков представлена информация по отдельным агрегатам и врезанными в них предохранителями. Следовательно, если нужно найти выводы плавкой вставки или предохранители ситроен с4 2012 хэтчбек, нужно смотреть информацию по конкретному блоку. Дальнейшие варианты представлены для машин 1 и 2 поколения до и после года выпуска.

Расположение блоков предохранителей и реле на Ситроене С5

Среднеразмерный универсал Citroen C5, выпущенный в 2001 г., имел 3 комплектации (X, SX и Exclusive), был оснащена стеклоподъемниками, кондиционером, датчиками дождя, CD-системой, ABC.

В 2002 г. возникла необходимость обновить С5. Рестайлинг авто был произведен в 2005 г. Создатели представили 6 вариантов двигателя объемом 3,0 л. В 2006 г. в Японии универсал Citroen C5 был удостоен премии «Автомобиль года».

В 2010 г. машина была укомплектована турбонасосом, электронной педалью, двигателем ТНР.

Под капотом

Основная коробка монтажа в авто первого поколения представлена центральным и дополнительным боксами.

Главный модуль включает прерыватели тока, отвечающие за безопасность:

• вентилятора охлаждения;
• звукового сигнала;
• омывателя фар;
• лобового стекла;
• ABC;
• насоса топлива;
• усилителя руля;
• стартера;
• стоп-сигнала;
• дизельного подогревателя;
• кондиционера;
• печки.

Второй вариант бокса включает вставки, обеспечивающие работу потребителей тока:

• тормозной системы;
• многофункционального модуля;
• приборной панели;
• усилителя руля.

В салоне

Салонный модуль расположен на левой стороне панели. Установочный бокс имеет 2 варианта исполнения.

Описание первой редакции монтажной коробки:

1. Модуль укомплектован 26 перемычками.
2. За безопасность прикуривателя отвечает вставка на позиции F7 (20 А).
3. Бесперебойную работу гидроподвески обеспечивает защитная конструкция № 23 (15 А).
4. Электропривод переднего сиденья (правого и левого) контролируют перемычки F37, 38, 39.

Полная распиновка охранительных элементов для авто D-класса представлена на схеме:

В моторном отсеке

Рядом с батареей АКП расположена коробка DSF1. Бокс укомплектован 20 перемычками.

Назначение прерывателя тока указано на схеме:

Силовой модуль BFDB включает предохранители, защищающие следующих потребителей:

• подвеску;
• вентилятор;
• прицеп;
• противотуманные фары;
• печку;
• тормоз.

Дополнительный блок укомплектован защитными вставками на позициях №№ 1, 2, 3 номиналом 40 А.

Трансмиссия

В паре с двигателями устанавливалась 5-ступенчатая механика либо 4-скоростной автомат (AL4). Для 3-литрового бензинового атмосферника вместо AL4 предлагался 4-диапазонный автомат ZF 4HP20, а после рестайлинга V6 сочетался исключительно с 6-ступенчатой АКПП производства Aisin (АМ6).

Рестайлинговые дизельные версии стали агрегатироваться 6-скоростной механикой и АМ6, кроме 133-сильного 2.2 HDi FAP (2004-2005), который предлагался с ZF 4HP20. Базовая версия с 1.6 HDi комплектовалась только 5-ступенчатой МКПП.

А теперь самое время упомянуть то, что беспокоит многих владельцев Citroen C5 с механической коробкой передач. Речь идет о неточной работе механизма выбора передач. К сожалению, проблема усугубляется с увеличением пробега. Определить какая передача включена, становится все сложнее. Механизм придется заменить. Сцепление служит более 200 000 км. Стоимость нового комплекта – около 7 000 рублей.

Среди автоматических коробок передач неплохой репутацией пользуются японская Aisin и немецкая ZF. Больше всего нареканий вызывает французская AL4. Она начинает сильно толкаться к 150-200 тыс. км. В лучшем случае удастся отделаться заменой соленоидов, в худшем – придется заменить и гидроблок. Более глубокий ремонт понадобится после 200-250 тыс. км, для чего следует запастись суммой – 50-70 тыс. рублей.

citroen-C5_4

Если ОПТИМАЛЬНУЮ версию “Конфор” дополнить системой навигации с 7-дюймовым дисплеем, салон выглядит не хуже самого пышного исполнения “Экзекьютив” Если ОПТИМАЛЬНУЮ версию “Конфор” дополнить системой навигации с 7-дюймовым дисплеем, салон выглядит не хуже самого пышного исполнения “Экзекьютив”

Следующему по ранжиру исполнению “Конфор” с мотором 2,0 л положена фирменная гидропневматическая подвеска, сочетающая великолепную плавность хода и завидную стабильность на траектории. Да и оснащение такого С5 много богаче. Кожаная отделка руля, MP3-магнитола, электрический стояночный тормоз, велюровый салон, 2-зонная “климатика” с улучшенной системой фильтрации, электропривод складывания зеркал, дополнительная подсветка салона и противотуманные фары однозначно стоят доплаты в 84 000 руб.

Инструкция по ремонту и эксплуатации

Остались вопросы? Изучите руководство по ремонту и эксплуатации ситроен с5 х7: «скачать «.

Для экономии времени и средств перед любым ремонтом нужно проверять причины неисправности, а потом приниматься устранять их. Ведь причиной, по которой , может быть отсутствие электричества на плюсовом проводе, и заменой здесь проблему не решить. Для выявления причины необходимо произвести детальную диагностику всех узлов, после чего приступить к замене или ремонту вышедшего из строя узла. Разберём далее, как снять вентилятор печки Ситроен С5 и произвести диагностику и по необходимости .

Блок PSF1

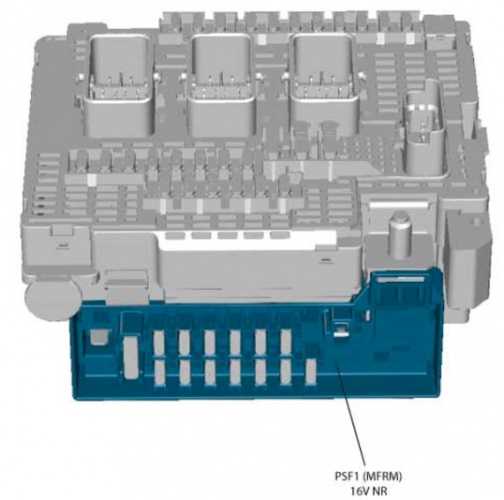

Блок предохранителей PSF1 на «Ситроен С4» устанавливается в правом углу подкапотного пространства автомобиля (со стороны переднего бампера) и защищает от перегрузки или короткого замыкания электрические цепи большинства электронных и электромеханических устройств.

Конструктивно все элементы, находящиеся внутри PFS1, помещены в пылевлагозащищенный корпус, поэтому для доступа к ним нужно снять верхнюю крышку корпуса. Под крышкой находятся предохранители:

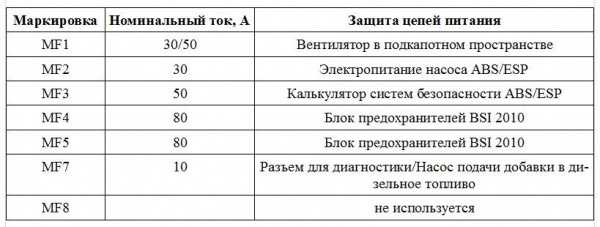

Кроме того, в узел MFRM на «Ситроен С4» входят плавкие элементы:

Маркировка	Номинальный ток, А	Защищаемые узлы и устройства
F10	5	Управление автоматической коробкой переключения передач
F11	5	Реле дистанционного пульта-ключа
F12	15	Компьютер автоматической коробки переключения передач

Высокая надежность работы электрической схемы автомобиля «Ситроен С4» обеспечивается наличием так называемых макси-предохранителей. Они, также как и обычные плавкие вставки, размещены в корпусе устройства PSF1. Их основное предназначение — защита цепей электропитания наиболее ответственных узлов автомобиля:

Ремонт

Если в процессе диагностики выявлена , то перед тем как приступить к ремонту, его нужно демонтировать, для этого:

Все выше приведённые советы помогут произвести ремонт печки своими руками. Сделать это совсем несложно и выполнить ремонт сможет даже неопытный автолюбитель.

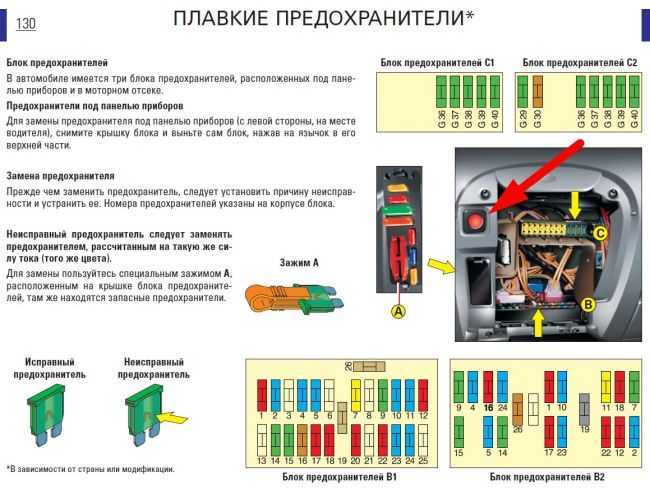

Два блока предохранителей находятся под панелью управления и в моторном отсеке. Перед заменой перегоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей указаны на блоке. Неисправный предохранитель следует заменять предохранителем такого же номинала (такого же цвета).

Предохранители под панелью управления

Блок предохранителей А
Предохранитель №	Номинальный ток	Защищаемая цепь
G29	—	Не используется
G30	5А	Обогрев зеркал заднего вида
G31	5А	Датчик осадков и освещенности
G32	5А	Индикаторы не пристегнутых ремней безопасности
G33	5А	Самозатемняющиеся зеркала заднего вида
G34	20 А	Шторка потолочного люка (на седане)
G35	5А	Подсветка двери пассажира — Привод зеркала заднего dида пассажира
G36	30 А	Крышка багажника с электроприводом (на универсале)
G37	20 А	Подогрев передних сидений
G38	30 А	Электропривод сиденья водителя
G39	30 А	Электропривод сиденья пассажира — Усилитель Hi-Fi
G40	З А	Питание коммутационного блока прицепа

Блок предохранителей C
Предохранитель №	Номинальный ток	Защищаемая цепь
F1	15 А	Задний стеклоочиститель (на универсале)
F2	30 А
F3	5 А	Подушки безопасности
F4	10А	Автоматическая коробка передач — Коммутационный блок системы дополнительного подогрева (на дизельной версии) — Самозатемняющиеся зеркала заднего вида
F5	30 А	Передние электростеклоподъемники — Потолочный люк — Подсветка двери пассажира — Привод зеркала заднего вида пассажира
F6	30 А	Задние электростеклоподъемники
F7	5А	Подсветка косметического зеркала — Подсветка перчаточного ящика — Плафоны салона — Переносная лампа (на универсале)
F8	20 А	Автомагнитола — CD-чейнджер — Клавиши управления на рулевом колесе — Дисплей — Система контроля давления в шинах — Процессор электропривода крышки багажника
F9	30 А	Прикуриватель — Розетка 12 В передняя
F10	15 А	Сигнализация — Блок клавиш на рулевом колесе, переключатели световых приборов и стеклоочистителей
F11	15А	Цепь слабого тока замка зажигания
F12	15А	Электропривод сиденья водителя — Комбинация приборов — Индикаторы не пристегнутых ремней безопасности — Панель управления кондиционером воздуха
F13	5А	Электронный блок системы управления двигателем -Реле выключения насоса гидравлической подвески -Питание процессора подушки безопасности
F14	15А	Датчик осадков и освещенности — Парктроник системы помощи при парковке — Электропривод сиденья пассажира — Коммутационный блок прицепа — Процессор усилителя Hi-Fi — Система громкой связи Hands Free — Система предупреждения о непроизвольном пересечении линии дорожной разметки
F15	30 А	Реле блокировки и суперблокировки дверных замков
F17	40 А	Обогрев заднего стекла Обогрев наружных зеркал заднего вида
FSH	SHUNT	Шунт «SHUNT PARK»

Предохранители в моторном отсеке

Предохранитель №	Номинальный ток	Защищаемая цепь
F1	20 А	Электронный блок системы управления двигателем
F2	15 А	Звуковой сигнал
F3	10 А	Насос стеклоомывателя
F4	10 А	Насос омывателя фар
F5	15А	Актуаторы
F6	10 А	Датчик расхода воздуха -Адаптивные фары -Диагностический разьем
F7	10А	Блокировка селектора автоматической коробки передач — Усилитель руля
F8	25 А	Стартер
F9	10 А	Контактор сцепления -Контактор STOP
F10	30 А	Актуаторы
F11	40 А	Вентилятор системы кондиционирования воздуха
F12	30 А	Стеклоочистители
F13	40 А	Питание коммутационного блока(+ после контакта)
F14	30 А	—
F15	10 А	Правая фара дальнего света
F16	10 А	Левая фара дальнего снега
F17	15 А	Правая фара ближнего света
	15 А	Левая фара ближнего света
F19	15 А	Актуаторы
F20	10 А	Актуаторы
F21	5 А	Актуаторы
F6	25 А
F7	15А	Противотуманные световые приборы
F8	20 А	Дополнительная форсунка (на дизельных версиях)
F9	30 А	Электрический стояночный тормоз

Описание блоков для 1 поколения

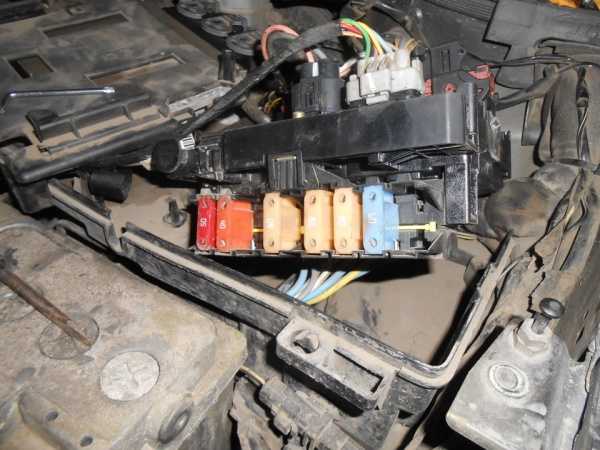

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

Вариант 1

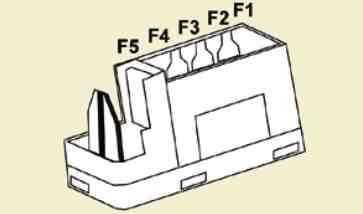

Схема верхней части (основной)

Таблица с описанием

F1	(20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

Обозначение

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

Расшифровка

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Блок в салоне Citroen C5

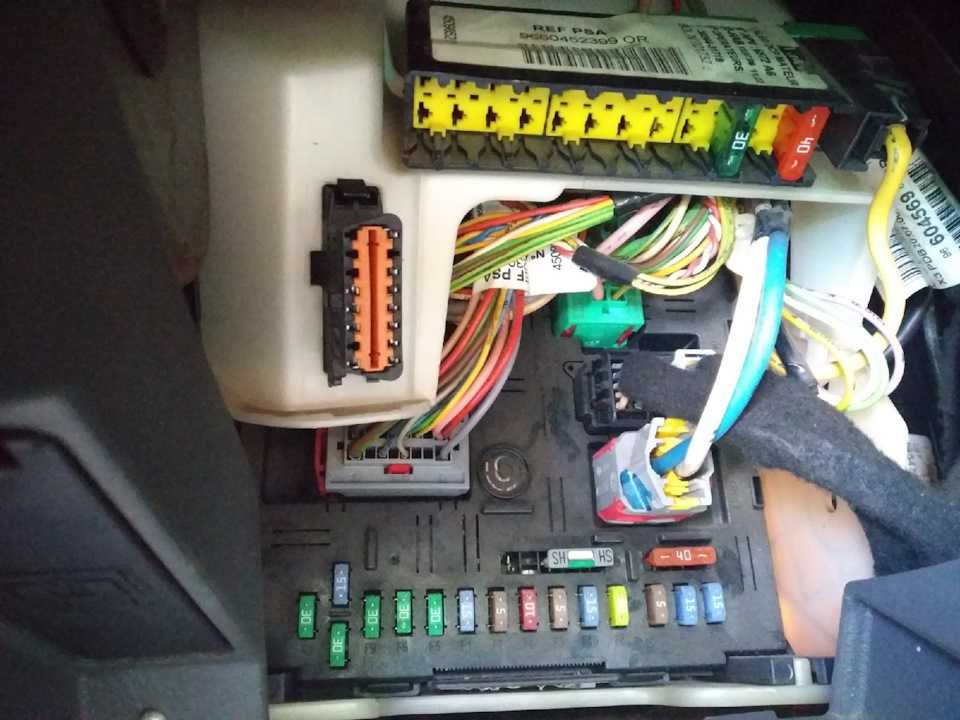

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

Раздел А пинцет и запасные предохранители, В и С платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

№	Назначение предохранителя	Ампер
1	задний противотуманный фонарь	10
2	очиститель заднего стекла	15
4	датчик охранной сигнализации на водительской двери	15
5	задний левый стоп-сигнал	15
6
7	цепь положительного потенциала оборудования, предохранитель прикуривателя Citroen C5 (в зависимости от комплектации)	20
8
9	передние стеклоподъемники, люк	30
10	клемма цепи положительного потенциала	15
11	дисплей охранной сигнализации, навигатор, кондиционер, телефон	15
12	передний правый стояночный фонарь, задний правый стояночный фонарь	10
13	—
14	центральный замок	30
15	задний стеклоподъемник	30
16	подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке	5
17	правый стоп-сигнал	10
18	датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем	10
19	—
20	навигатор, радиоприемник	10
21	—
22	передний левый стояночный фонарь, задний левый стояночный фонарь	10
23	блок гидравлики подвески, блоки управления ABS	15
24	кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона	15
25	—
26	обогреватель заднего стекла	40
G36	усилитель радиоприемника	30
G37	электропривод переднего правого сиденья	30
G38	электропривод переднего левого сиденья	30
G39	обогреватель переднего правого сиденья	30
G40	обогреватель переднего левого сиденья	30

Выбор и проверка предохранителя

Выбирая, какой предохранитель нужно именно вам, необходимо иметь в виду ряд условий. Выбирая новую деталь, необходимо обращаться только к проверенным производителям, отвечающим за качество своей продукции. Желательно посоветоваться с другими автолюбителями, располагающими идентичным авто и нагрузкой на электрическую цепь

Это очень важно, так как большая часть предохранителей изготавливаются в Китае, где этот процесс никто не контролирует. Из-за некачественной продукции можно не только уничтожить электронику, но и весь автомобиль. Бывали случаи, когда сгорал блок с предохранителями, а сами предохранители оставались целыми

Бывали случаи, когда сгорал блок с предохранителями, а сами предохранители оставались целыми.

Чтобы проверить качество детали, необходимо спровоцировать короткое замыкание вне автомобиля, и если предохранитель сгорит, значит, он качественный и можно брать всю партию, чтобы заменить испорченные в вашем авто.

Для создания искусственного короткого замыкания нужно примотать к концам предохранителя по проводу, а затем один из них подключить к плюсу, а второй к минусу и пустить по ним электрический ток с напряжением выше номинального.

Инструкция по ремонту и эксплуатации

Остались вопросы? Изучите руководство по ремонту и эксплуатации ситроен с5 х7: «скачать «.

Для экономии времени и средств перед любым ремонтом нужно проверять причины неисправности, а потом приниматься устранять их. Ведь причиной, по которой , может быть отсутствие электричества на плюсовом проводе, и заменой здесь проблему не решить. Для выявления причины необходимо произвести детальную диагностику всех узлов, после чего приступить к замене или ремонту вышедшего из строя узла. Разберём далее, как снять вентилятор печки Ситроен С5 и произвести диагностику и по необходимости .

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

или (и другие)

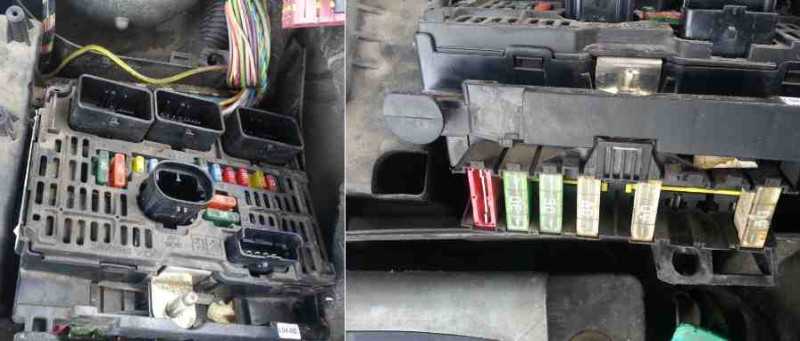

Чтобы получить доступ к блоку предохранителей в моторном отсеке, выкрутите каждый винт на 1/4 оборота.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Оценка	функция
F1	20 А	Блок управления двигателем
F2	15 А	рог
F3	10 А	Насос омывателя экрана
F4	10 А	Насос омывателя фар
F5	15 А	Моторные приводы
F6	10 А	Расходомер воздуха – Фары – Диагностический разъем
F7	10 А	Блокировка рычага автоматической коробки передач – Усилитель рулевого управления
F8	25 А	Запуск двигателя
F9	10 А	Выключатель сцепления – Выключатель стоп-сигнала
F10	30 А	Моторные приводы / Приводные двигатели
F11	40 А	Воздуходувка кондиционера
F12	30 А	Стеклоочиститель ветрового стекла
F13	40 А	Источник питания BSI (зажигание включено)
F14	30 А	–
F15	10 А	Правосторонний светофор
F16	10 А	Левостороннее освещение при движении
F17	15 А	Правый ближний свет
F18	15 А	Левый ближний свет
F19	15 А	Моторные приводы / приводные двигатели
F20	10 А	Моторные приводы / приводные двигатели
F21	5 А	Моторные приводы / приводные двигатели

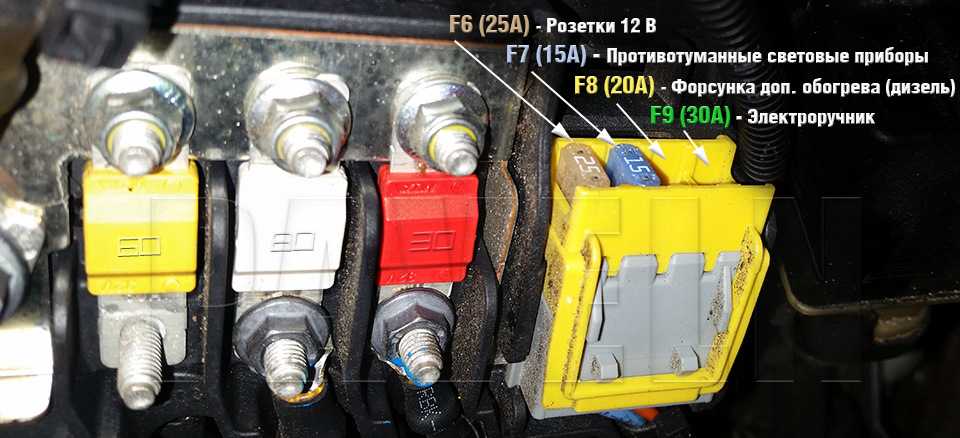

Предохранители на АКБ

Для доступа к блоку предохранителей, расположенному на аккумуляторе, отсоедините и снимите крышку.

Назначение предохранителей на батарее

№	Оценка	функция
F6	25 А	Задняя розетка 12 В (максимальная мощность: 100 Вт)
F7	15 А	Противотуманный свет
F8	20 А	Вспомогательная горелка (дизельная)
F9	30 А	Электрический стояночный тормоз

Блоки предохранителей на приборной панели

Расположение блока предохранителей

LHD автомобили: Блок предохранителей расположен под приборной панелью.

Полностью откройте перчаточный ящик, затем потяните в горизонтальном направлении и снимите крышку, сильно потянув за нижнюю сторону.

Автомобили с правым рулем: Блоки предохранителей расположены в перчаточном ящике.

Чтобы получить доступ, откройте перчаточный ящик, а затем снимите крышку перчаточного ящика.

Схема блока предохранителей (Блок предохранителей A на приборной панели (верхний))

Назначение предохранителей в блоке предохранителей приборной панели A

№	Оценка	функция
G29	–	Не используется
G30	5 А	Зеркало заднего вида с подогревом
G31	5 А	Датчик дождя и солнечного света
G32	5 А	Сигнальные лампы непристегнутого ремня безопасности
G33	5 А	Электрохромные зеркала
G34	20 А	Люк в крыше (пассажирский салон)
G35	5 А	Подсветка двери переднего пассажира – Регулировка зеркала двери переднего пассажира
G36	30 А	Дверь багажного отделения с электроприводом (Tourer)
G37	20 А	Передние сиденья с подогревом
G38	30 А	Сиденье водителя с электроприводом
G39	30 А	Пассажирское сиденье с электроприводом – Усилитель Hi-Fi
G40	3 А	Силовое реле прицепа

Схема блока предохранителей (Блок предохранителей B на приборной панели)

Назначение предохранителей в блоке предохранителей приборной панели B

№	Оценка	функция
G36	15 А	6-ступенчатая автоматическая коробка передач
G36	5 А	4-ступенчатая автоматическая коробка передач
G37	10 А	Дневные ходовые огни – Диагностический разъем
G38	3 А	DSC / ASR
G39	10 А	Гидравлическая подвеска
G40	3 А	Выключатель СТОП

Схема блока предохранителей (Блок предохранителей C (нижний) на приборной панели)

Назначение предохранителей в блоке предохранителей приборной панели C

№	Оценка	функция
F1	15 А	Стеклоочиститель заднего стекла (Tourer)
F2	30 А	Реле блокировки и разблокировки
F3	5 А	Подушка безопасности
F4	10 А	Автоматическая коробка передач – Вспомогательный отопитель (дизель) – Электрохроматические зеркала заднего вида
F5	30 А	Ветровое стекло – Люк – Подсветка двери пассажира – Регулировка зеркал заднего вида
F6	30 А	Заднее стекло
F7	5 А	Подсветка косметических зеркал – Подсветка перчаточного ящика – Освещение салона – Фонарь (Tourer)
F8	20 А	Радио – CD-чейнджер – Органы управления на рулевом колесе – Экран – Обнаружение недостаточной накачки – ЭБУ электрического багажника
F9	30 А	Прикуриватель – гнездо 12 В спереди
F10	15 А	Сигнализация – управление на рулевом колесе, переключатели света, сигнализации и стеклоочистителя
F11	15 А	Противоугонный выключатель
F12	15 А	Электрическое сиденье водителя – Приборная панель – Индикатор непристегнутого ремня безопасности – Управление кондиционером
F13	5 А	Блок реле двигателя – Реле отключения насоса подвески – Питание ЭБУ подушки безопасности
F14	15 А	Датчик дождя и солнца – Датчики парковки – Электрическое пассажирское сиденье – Блок реле прицепа – ЭБУ усилителя HI-FI – Система Bluetooth – Система предупреждения о сходе с полосы движения
F15	30 А	Реле блокировки и обхода
F17	40 А	Обогрев заднего стекла – Обогрев дверных зеркал
FSH	SHUNT	ПАРК ШАНТ

Расположение предохранителей, плавких вставок и реле Hyundai ix35

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле.

Монтажный блок реле предохранителей на Хендай ix35 расположен в салоне автомобиля и в подкапотном пространстве.

Большинство предохранителей установлено в монтажном блоке в салоне автомобиля. Он расположен в панели приборов под декоративной крышкой.

Место расположения предохранителей на Хендай ix35 в салоне автомобиля.

Место расположения предохранителей на Хендай ix35 в моторном отсеке.

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее:

1. Подденьте пальцами выемку в декоративной крышке монтажного блока, и преодолевая сопротивление фиксаторов снимите крышку с панели приборов.

Предохранители в монтажном блоке салона на Хендай ix35.

Примечание:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные цепи, которые защищает данный предохранитель.​

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.​

Схема расположения предохранителей.​

ПРЕДУПРЕЖДЕНИЕ:

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

2. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель, и установите предохранитель того же номинала, что и снятый. Пинцет расположен в монтажном блоке расположенного в моторном отсеке.

Примечание:

У перегоревшего предохранителя перемычка внутри держателя перегорела и разорвалась. Для замены используйте запасной предохранитель того же номинала (и цвета).

Перегоревший предохранитель на Хендай ix35.

ПОЛЕЗНЫЕ СОВЕТЫ:

Если вы потеряли пинцет, тогда вполне удобно использовать тонкие круглогубцы, желательно с резиновыми наконечниками.​

Для доступа к предохранителям, реле и плавким вставкам монтажного блока, расположенного в моторном отсеке, выполните следующее:

1. Отожмите фиксатор крышки монтажного блока, и снимите крышку.

Примечание:

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.​

Схема расположения предохранителей.

2. Если нужно заменить предохранитель, то специальным пинцетом захватите и извлеките его из контактного разъема.

Примечание:

У перегоревшего предохранителя перемычка внутри держателя перегорела и разорвалась. Для замены используйте запасной предохранитель того же номинала (и цвета).

Перегоревший предохранитель на Хендай ix35.

3. При необходимости извлеките реле, покачивая его из стороны в сторону. Установите новое реле. Плавкие вставки заменяйте аналогично замене реле.

Ключевые признаки поломки мотора Ситроен

Каждая неисправность двигателя, конечно же, имеет отличительные признаки своего проявления, но существуют некоторые основные показатели, которые точно предупреждают о неисправной работе основного агрегата транспортного средства:

• наблюдается достаточно большой расход автомобильного топлива, масла;
• присутствуют нехарактерные для работы двигателя шумы, стуки;
• запуск силового узла происходит с определенными затруднениями.

Подобные показания оповещают владельца авто именно о том, что срочно необходимо выполнить диагностику двигателя, и при необходимости его ремонт. При этом довольно часто нужно произвести замену вышедших из строя деталей, изношенных элементов агрегата. Это нужно заранее учитывать при обращении автосервис.
