Предохранители бмв е39 (в багажнике, под капотом, в салоне, под ковром)

Предохранитель прикуривателя

Многие задаются вопросом, где находится предохранитель прикуривателя, так как гнездо не работает и нельзя вставить регистратор или зарядку. Это может произойти в том случае, если было вставлено мощное устройство, которое не выдержала бы электроника. Предохранитель сгорает и связь нарушается.

Дело в том, что предохранитель не один, а за работу прикуривателя отвечают сразу 5, и нужно проверить все.

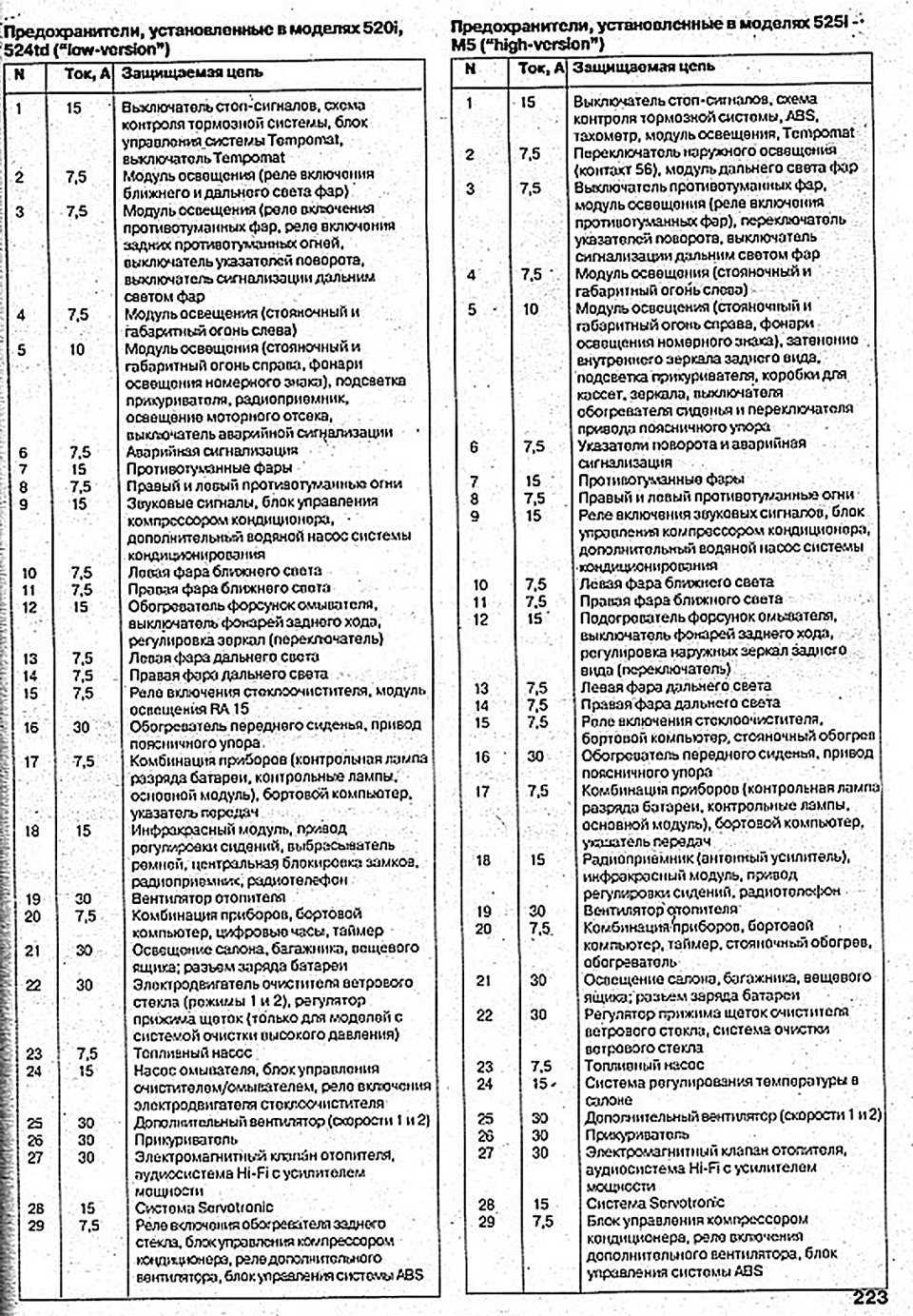

Как видно из рисунка выше, за прикуриватель отвечают следующие предохранители: 54, 65, 108, 147 и 176. Поэтому вам придется лезть в бардачок и в багажное отделение, чтобы проверить все предохранители.

Видео для наглядности:

BMW F20 — второе поколение пяти – дверного компактного хэтчбэка бмв 1 серии, BMW F21 представляет его трех – дверную версию. Обе эти модели выпускались в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах и по настоящее время с 2 не большими рестайлингами. В нашем материале мы покажем описание блоков предохранителей и …

3. Предохранители

Замена предохранителей

Примечание:

Не ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета, атакже рассчитанными на другую силу тока, иначе из-за перегруженного электрического провода возможен пожар в автомобиле.

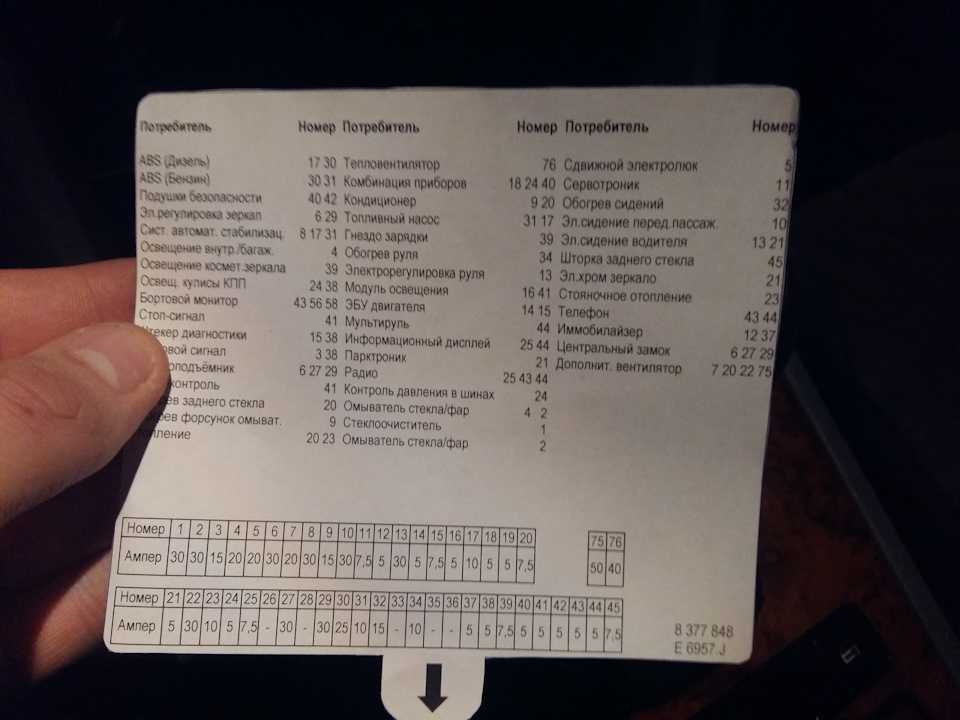

Пластмассовый пинцет и данные о расположении предохранителей находятся рядом с предохранителями в багажном отделении.

В моторном отсеке

Снятие

1. С помощью бортового инструмента отвинтите три винта (стрелка 1) крышки.

2. Вытяните крепление вверх (стрелка 2).

3. Сбоку снимите крышку (стрелка 3).

4. Сожмите четыре крепления и снимите крышку.

Установка

1. При установке крышки следите за тем, чтобы зафиксировались все четыре крепления.

2. Установите крышку под резиновую кромку и затем проденьте между перегородками.

3. Нажмите крепление вниз и затяните три винта.

В багажном отделении

Bmw x1 e84 – блок предохранители и реле

BMW X1 — компактный кроссовер в кузове е84 поступил в продажу в 2009 году. Выпускалась данное поколение в 2010, 2011, 2012, 2013, 2014 и 2015 году. Мы рассмотрим все реле и предохранители бмв х1 е84 и предложим для ознакомления полную инструкцию по эксплуатации данного автомобиля. Главный блок с предохранителями в салоне bmw E84 Он находится …

Пятое поколение 7 серии БМВ обозначается индексом кузова – F01 / F02 (удлиненная версия), отдельная серия обозначалась как Alpina B7. Выпускался данный автомобиль в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах. В данном материале будет рассмотрена схема электропитания и предохранители bmw f01/02.

Предохранители Toyota Corolla (Е110), 1997 — 2002

Большинство цепей питания электрооборудования японского седана, универсала и хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация актуальна для моделей Тойота Королла (E110) 1997, 1998, 1999, 2000, 2001, 2002 года выпуска, оборудованных бензиновыми 2Е (1,3 л), 4E-FE (1,3 л), 4A-FE (1,6 л), 3ZZ-FE (1,6 л), 4ZZ-FE (1,4 л) двигателями.

В моторном отсеке

1 — основной блок предохранителей №1 в моторном отсеке автомобиля, 2 — дополнительный блок №2 в моторном отсеке автомобиля.

Фото — пример исполнения основного блока.

Схемы моторных блоков предохранителей

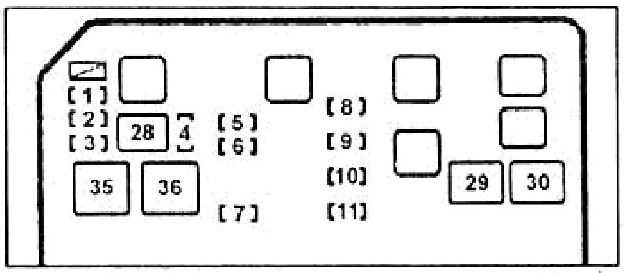

Основной блок #1
Блок #2, модели без системы освещения в дневное время

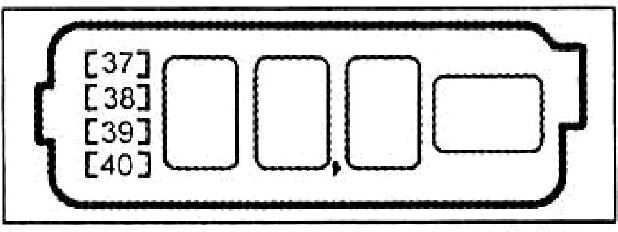

Блок #2, модели с системой освещения в дневное время
№	Описание	Ток, А
1	Резерв	5
2	10
3	15
4	Аудиосистема, освещение салона, местная подсветка, освещение багажника, часы	15
5	Указатели поворотов и аварийная сигнализация	10
6	Замок зажигания, система кондиционирования воздуха, плавкие вставки «5Т» и «IGN»	15
7	Левая фара HEAD (LH) или HEAD (LH-UPR)	10
8	Система зарядки	5
9	Правая фара HEAD (RH) или HEAD (RH-UPR)	10
10	Электронный блок управления двигателем EFI	15
11	Звуковой сигнал	10
28	Система запуска, предохранители; HEAD (RH) или HEAD (RH-UPR). HEAD (LH) или HEAD (LH-UPR)	40
29	Вентиляторы	30
30	AM1 Предохранители: GIG, TURN , GAUGE ,»ECU-JG», «WIP» и «S-HTR»	50
31	CDS Вентилятор	30
35	Предохранители: FAN, CDS , HTR и А/С	100
36	Предохранители; АМ1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF и «DEF l-UP/M-HTR»	50
37	Система освещения в дневное время	7,5
38	HEAD (RH-LWR) Правая фара	10
39	HEAD (LH-UPR) Левая фара	10
40	CDS Вентиляторы	30

В салоне

1 — блок предохранителей №1 в салоне автомобиля, 2 — блок предохранителей №2 в салоне автомобиля.

Общий вид #1 блока.

Схема салонных блоков Королла 110
Основной #1

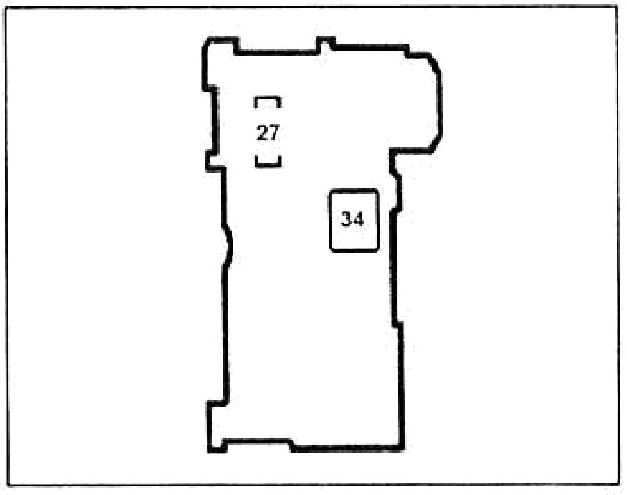

Дополнительный #2
№	Расшифровка	Ток, А
12	Указатели поворотов и аварийная сигнализация	7,5
13	Освещение, габариты, система кондиционирования, электропривод стеклоподъемников, обогреватель заднего стекла	10
14	Стеклоочистители и омыватели лобового стекла	20
15	Система повышения частоты вращения холостого хода, обогрев боковых зеркал	10
16	Система впрыска топлива, бензонасос	10
17	Система зарядки аккумуляторной батареи, система впрыска топлива, система подушек Безопасности (SRS)	7,5
18	Стоп-сигналы, дополнительный стоп-сигнал	15
19	Задние габариты измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, система впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок	15
20	OBD	7,5
21	Подушки безопасности, задние противотуманные фонари	7,5
22	Система запуска ST	5
23	Центральный замок	30
24	FOG	15
25	S-HTR	15
26	Аудиосистема, часы, предохранитель прикуривателя, электропривод боковых зеркал	15
27	Система кондиционирования, вентилятор	15
32	Обогреватель заднего стекла, предохранитель DEF I-UP, M-HTR	40
33	Электропривод стеклоподъемников, электропривод люка	30
34	Предохранитель А/С FUSE HTR	40

Блок предохранителей Bmw 3 (F30) 6 Седан

Аналоги запчастей еще не добавлены в каталог для выбранного автомобиля, но будьте уверены, они скоро появятся. Используйте альтернативные варианты подбора запчастей:

Связанные разделы

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Почему Взрываются Предохранители Зажигалок?

Как выглядит перегоревший предохранитель. Tydence Davis / Flickr / Creative Commons (CC BY 2.0) Предохранители прикуривателя, как и все автомобильные предохранители, взрываются. Когда цепь потребляет больше силы тока. Чем рассчитан предохранитель.

Если предохранитель прикуривателя составляет 15 ампер. То ничья более 15 ампер приведет к его взрыву. Если вы замените его другим предохранителем на 15 ампер. А что-то в цепи все еще тянет больше 15 ампер. То предохранитель просто взорвется снова.

Может показаться. Что самым простым решением было бы просто заменить 15-амперный предохранитель большим предохранителем. Но на самом деле это очень опасно. Хотя проводка в цепи прикуривателя может быть способна обрабатывать чуть больше 15 ампер. Нет никакой гарантии. Что это действительно так. И если проблема в вашей цепи на самом деле является каким-то типом короткого замыкания. Установка большего предохранителя может привести к нагреву проводки до такой степени. Что она может расплавиться или даже вызвать пожар.

Хотя вы можете купить автоматический выключатель в качестве прямой замены предохранителя. Который продолжает дуть. Это также плохая идея. Особенно если в цепи есть короткое замыкание. Эти автоматические выключатели полезны в некоторых приложениях и имеют определенные диагностические цели. Но использование одного из них для преднамеренной перегрузки цепи прикуривателя не рекомендуется.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Предохранители E90, E91, E92, E93 после рестайлинга

№ F	Защищаемая цепь	Ток в А
1	Свободный разъем
2	Свободный разъем
3	Свободный разъем
4	Свободный разъем
5	Свободный разъем
6	Задний дворник и омыватель	10А
7	Штекер комбинации приборов OBD II	5А
8	Обогрев пассажирского сиденья	20А
9	Модуль управления двигателем (ECM)	10А
10	Не используется
11	Датчик коленвала, Модуль управления двигателем (ECM), Вентиляционный клапан топливного бака, Клапан регулировки объема топлива, Датчик массового расхода воздуха, Датчик состояния масла, Регулируемые контроллеры впускного коллектора	20А
12	Вакуумный насос	15А
13	Телефонный USB-концентратор	5А
14	Радио	10А
15	Усилитель выходного сигнала аудиосистемы(усилитель звука)	20А
16	Активный круиз-контроль	10А
17	Модуль управления АКПП	15А
18	Модуль управления дополнительным отопителем	20А
19	Буксирный модуль	15А
20	Модуль складного верха, Центр управления на крыше(FZD)	20А
21	Преобразователь постоянного тока датчика AUC	5А
22	Функциональный центр на крыше (FZD), Дистанционное управление парковкой (PDC)	5А
23	Прикуриватель, электрические розетки 12В	20А
24	Коммутационный центр двери водителя, Телефон	5А
25	Обогрев передних сидений	5А
26	Датчик EAC, Вентилятор электронного блока управления двигателем(ECM), Управление жалюзи радиатора, Реле насоса ввторичного воздуха	10А
27	Модуль управления двигателем (ECM), Выпускная заслонка, Модуль диагностики утечки топливного  бака	10А
28	Цифровой тюнер, Спутниковое радио	10А
29	CD-чейнджер трансформируемый: разнесенная антенна	5А
30	Управление сиденьем	10А
31	Модуль динамического контроля устойчивости (DSC), Блок управления раздаточной коробкой	5А
32	Контроллер iDrive, Контроль давления в шинах RDC	5А
33	Реле отключения вентилятора охлаждения, Преобразователь постоянного тока	5А
34	Люк на крыше	5А
35	Контроллеры позиционера ремня безопасности	10A
36	Управление стеклоочистителем	30А
37	Электрический насос охлаждающей жидкости	40А
38	Система доступа в автомобиль (CAS)	40А
39	Топливные форсунки, Катушки зажигания, Конденсатор подавления помех катушки зажигания	30A
40	Модуль в пространстве для ног	40А
41	Модуль сидения водителя	30A
42	Модуль пассажирского сидения	40А
43	Модуль прицепа	30A
44	DSC	30А
45	Обогрев сапуна картера, Блок управления двигателем(ECM), Подогрев кислородного датчика	30А
46	Модуль в пространстве для ног(FRM)	30А
47	Модуль пассажирского сидения	30А
48	Омыватель фар, Задний стеклоочиститель и управление омывателем	30А
49	Модуль прицепа	30А
50	Свободный разъем
51	Датчики распределительного вала, Термостат охлаждающей жидкости ECM, Электрический насос охлаждающей жидкости, Клапаны VANOS, Сливные задвижки	30А
52	Управление раздаточной коробкой	30A
53	Свободный разъем
54	Обогрев заднего стекла	30A
55	CCC / M-ASK	20А
56	Система доступа в автомобиль (CAS)	5А
57	Сирена противоугонной сигнализации, датчик наклона, Кабриолет: дверные микроволновые датчики	7,5А
58	Защита от опрокидывания	10А
59	Свободный разъем
60	Модуль управления комфортным доступом, Двойной приемник дистанционного управления, Модуль управления ручкой передней двери	5A
61	Центральный информационный дисплей	5А
62	Телефон	5A
63	Гнездо OBD II, комбинации приборов	5А
64	Антенна	15A
65	Панель управления функциями крыши(FZD)	7,5А
66	Разнесенная антенна, Электрохромное зеркало заднего вида, Подсветка рычага селектора	5А
67	Разъем OBD II	5А
68	Подсветка селектора, Управление продольной динамикой	10А
69	Коммутационный центр двери водителя, Наружное зеркало переднего пассажира	7,5А
70	DSC	20А
71	Модуль обогрева сиденья водителя	20А
72	Не используется
73	Топливный насос	20A
74	Модуль прицепа	20А
75	Не используется
76	Не используется	30А
77	Центральный замок	15А
78	Центральный замок	15А
79	Приборный щиток	5А
80	Модуль пассажирского сиденья	5А
81	Радио	5А
82	Освещение перчаточного ящика, Отопление и кондиционирование, Освещение багажника или грузового отсека	10А
83	Оконный контроль	30А
84	Управление стеклоочистителем	30A
85	Оконный контроль	30А
86	Не используется
87	Не используется
88	Модуль в пространстве для ног	40А
89	Модуль управления DSC	30А
90	Модуль в пространстве для ног	30А
91	Модуль в пространстве для ног	40А
92	Система доступа в автомобиль (CAS)	30А
93	Модуль в пространстве для ног	40А
94	Реле насоса вторичного воздуха	40А
95	Вентилятор воздуха	40А
96	Свободный разъем
97	Вентилятор охлаждения двигателя(600Вт)	60A
98	Свободный разъем
99	Модуль управления DSC	40A

Почему Взрываются Предохранители Зажигалок?

Как выглядит перегоревший предохранитель. Tydence Davis / Flickr / Creative Commons (CC BY 2.0) Предохранители прикуривателя, как и все автомобильные предохранители, взрываются. Когда цепь потребляет больше силы тока. Чем рассчитан предохранитель.

Если предохранитель прикуривателя составляет 15 ампер. То ничья более 15 ампер приведет к его взрыву. Если вы замените его другим предохранителем на 15 ампер. А что-то в цепи все еще тянет больше 15 ампер. То предохранитель просто взорвется снова.

Может показаться. Что самым простым решением было бы просто заменить 15-амперный предохранитель большим предохранителем. Но на самом деле это очень опасно. Хотя проводка в цепи прикуривателя может быть способна обрабатывать чуть больше 15 ампер. Нет никакой гарантии. Что это действительно так. И если проблема в вашей цепи на самом деле является каким-то типом короткого замыкания. Установка большего предохранителя может привести к нагреву проводки до такой степени. Что она может расплавиться или даже вызвать пожар.

Хотя вы можете купить автоматический выключатель в качестве прямой замены предохранителя. Который продолжает дуть. Это также плохая идея. Особенно если в цепи есть короткое замыкание. Эти автоматические выключатели полезны в некоторых приложениях и имеют определенные диагностические цели. Но использование одного из них для преднамеренной перегрузки цепи прикуривателя не рекомендуется.

Предохранители и реле под капотом Альфа Ромео

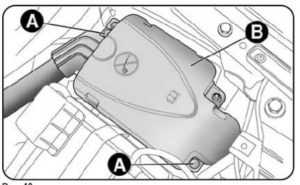

Монтажный блок в моторном отсеке расположен возле АКБ. Блок закрыт защитной крышкой, крышка закреплена винтами.

Схема блока предохранителей и реле под капотом Альфа Ромео

Описание

1 Запасной 2 Запасной 3 Реле электродвигателя вентилятора отопителя 4 Реле дальнего света фар 5 Реле системы управления двигателем 6 Реле обогревателя лобового стекла 7 Реле разъема питания дополнительного оборудования 8 Реле топливного насоса 9 Реле противотуманных фар 10 Реле звукового сигнала 11 Реле запрещения запуска 12 Реле обогревателя заднего стекла 13 Реле системы кондиционирования 14 Реле омывателей фар F1 (7,5А) Кондиционер F2 (15А) Фары F3 (15А) Звуковые сигналы F4 (30А) Дополнительный обогреватель PTC1 F5 (5A) Катушка дистанционного выключателя системы контроля, блок управления контроля двигателя (версии 1.4), отклоняющая катушка системы охлаждения двигателя (300W +300W F6 (20А) Система ABS/ESP F7 (15А) Противотуманные фары F8 (15А) Топливный насос F9 (20А) Омыватели фар F10 (15А) Насос КПП F11 (30А) Обогреватель заднего стекла F12 (5А) Электронный блок управления двигателем F13 (5А) Блок управления эклектического привода (питание + ключ) Блок управления системы тормозов (питание + ключ) Датчик отклонения от курса на центральном туннеле F14 (7,5А) Обогреватели для оттаивания наружных электрических зеркал со стороны водителя и пассажира, Обогреватели для оттаивания наружных на передних брызговиков, Бобина переключателя обогрева лобового стекла F15 (30A/40A/50А) Электродвигатель вентилятора систем охлаждения F16 (70А) Многофункциональный блок управления F17 (40А) Система ABS/ESP F18 (70A) Электроусилитель рулевого управления F19 (20A/30A/40A) Электродвигатель вентилятора систем охлаждения F20 (40A) Электродвигатель вентилятора отопителя F21 (20A) Цепи замка зажигания F22 (50A) F23 (60A) Свечи накаливания F24 (40A) Блок предохранителей/реле в багажном отделении F25 (10A) Управление двигателем F26 (10A) Управление двигателем F27 (15A/20A) Управление двигателем F28 (15A) Обогреватель лобового стекла F29 (15A) Разъемы питания дополнительного оборудования, прикуриватель

Блок в салоне BMW F30

Он расположен на передней стойке на стороне пассажира.

p, blockquote 8,0,0,0,0 –>

p, blockquote 9,0,0,0,0 –>

Схема

p, blockquote 10,0,0,0,0 –>

Обозначение

p, blockquote 11,0,0,0,0 –>

1. 54-контактный разъем
2. 12-контактный разъем
3. 42-контактный разъем
4. 54-контактный разъем
5. Предохранители
6. Разъем (1-контактный, вывод плюса)
7. Реле
8. 54-контактный разъем
9. 54-контактный разъем
10. 54-контактный разъем

Предохранители отвечающие за:

p, blockquote 12,1,0,0,0 –>

• коммутационный центр в рулевой колонке (SZL)
• панель управления системами помощи водителю
• панель управления освещением
• драйверный модуль светодиодных фар
• задний электронный модуль (REM)
• разъем OBD II, IHKA
• электронный блок наружной ручки двери
• стеклоподъемники
• центральный замок.

Реле:

p, blockquote 13,0,0,0,0 –>

• электростеклоподъемник водителя
• электростеклоподъемник переднего
• центральный замок
• омыватели фар
• стартер
• рупорный звуковой сигнал
• стеклоочиститель на скорости 1/2.

Проверьте наличие посторонних предметов в гнезде прикуривателя

Существует множество причин, по которым предохранитель прикуривателя постоянно лопается. Но одной из наиболее распространенных и часто упускаемых из виду является наличие постороннего предмета в розетке. Поскольку гнезда прикуривателя сконструированы таким образом. Что весь корпус металлического цилиндра заземлен. А центральный штифт нагрет. Закоротить его на удивление легко.

В некоторых автомобилях рядом с гнездом прикуривателя установлены держатели для мелочи или лотки для сбора всех предметов. Что делает падение монеты опасно легким.

Если это произойдет, монета может соприкоснуться как с заземленным стволом. Так и с горячим штырем внутри гнезда и вызвать короткое замыкание.

Другие металлические предметы, такие как скрепки или даже кусочки. Отломанные от старых зарядных устройств для телефонов. Также могут застрять в гнезде прикуривателя. В некоторых случаях вы можете обнаружить. Что такой предмет не вызывает короткого замыкания все время. Но вставка прикуривателя или 12-вольтового адаптера питания приводит к немедленному взрыву предохранителя.

Если вы посмотрите в гнездо прикуривателя с фонариком и увидите посторонний предмет. Есть хороший шанс. Что удаление его устранит вашу проблему. Просто чтобы быть в безопасности, вы должны убедиться. Что вы снимаете предохранитель прикуривателя. Прежде чем протянуть руку внутрь гнезда. Чтобы удалить посторонний предмет. Затем вы можете установить новый предохранитель и проверить, дует ли он по-прежнему.

Предохранители bmw e63 (6 серия) со схемами и подробным описанием (прикуриватель, габариты и др.)

Данная 6 серия BMW, в кузове E63 относится к серии купе бизнес-класса. Производился данный автомобиль в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В данной серии существуют два основных блока с предохранителями. Мы предлагаем ознакомится с подробным описанием схем блоков реле и предохранителей bmw e63.

Блок предохранителей в салоне bmw e63

Данный блок находится в перчаточном ящике (бардачке). Для доступа, необходимо убрать защитную крышку. Для этого, сзади на ней нужно нащупать кнопочку, нажать и потянуть вверх (Отожмёте запор и откройте крышку).

Место расположение предохранителей и реле топливного насоса в bmw e63

Реальное фото блока с предохранителями

Таблица с расположением элементов

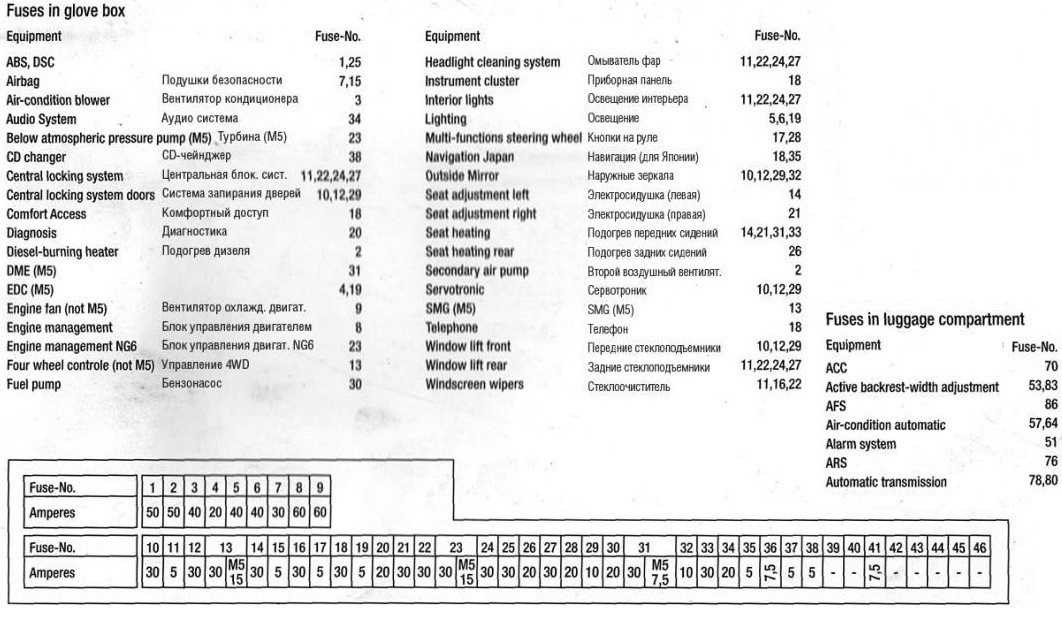

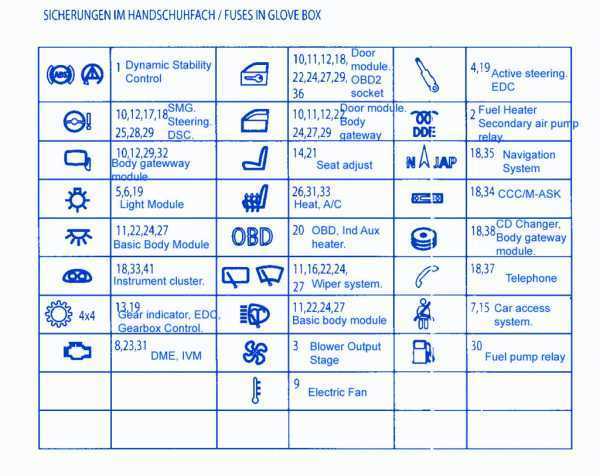

Таблица с описанием предохранителей

• Управление динамической стабильностью
• SMG Steering DSC
• Модуль шлюза корпуса
• Световой модуль
• Основной модуль кузова
• Приборный щиток
• Индикатор переключения передач, EDC, управление коробкой передач
• DME, IVM
• Дверной модуль, гнездо OBD2
• Дверной модуль, шлюз для тела
• Регулировка сиденья
• Тепло, кондиционер
• OBD, Ind Aux, нагреватель
• Система стеклоочистителей
• Основной модуль кузова
• Выходная мощность вентилятора
• Электрический вентилятор
• Активное рулевое управление, EDC
• Реле вторичного воздушного насоса подогревателя топлива
• Навигационная система
• CCC / M-ASK
• CD-чейнджер, модуль шлюза для телефона
• Автомобильная система доступа
• Реле топливного насоса

Блок с предохранителями и реле в багажном отделении

Он располагается с правой стороны под обшивкой (защитный ковер).

схема доступа

реальное фото блокаТаблица с обозначение

• Кб Реле системы омывателей фар
• К9 Разгрузочное реле контакта 15
• К11 Реле стеклоочистителя
• К8 Реле опускания заднего стекла (кабриолет)
• К91 Реле очистителя заднего стекла
• К93 реле ЕОС
• К96 Реле топливного насоса
• К126 Реле компрессора пневматической подвески
• К20 Реле автодоводчика
• К213 Реле вакуумного электронасоса
• К2003а Главное реле системы ООЕ (дизельный двигатель)
• К6304а Реле нагнетателя добавочного воздуха

Другой вариант исполнения

Дополнительная информация

Если после замены предохранителя проблема не исчезла, возможно проблема в электро системе автомобиля. В данном видео можете посмотреть как получить доступ к электро блоку управления вентилятору.

Руководство по обслуживанию и эксплуатации

Нужно больше информации, про автомобиль е38, скачайте оригинальную инструкцию по эксплуатации бмв.

vsepredohraniteli.ru

Схема блока предохранителей в салоне УАЗ Патриот (2014 и далее)

F1	10A РК «Dymos» кл.15
F2	15A Розетка салона
F3	10A Компрессор кондиционера
F4	30A 2016-2020: Блок управления электро пакетом, кл.30
5A 2014-2015: Управление зеркалами
F5	7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения
F6	40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал
25A 2014-2015: Отопитель
F7	10A Противотуманная фара левая
F8	10A Противотуманная фара правая
F9	20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя
F10	20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС)
F11	20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем )
F12	20A Предохранитель прикуривателя Уаз Патриот, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015)
F13	30A РК «Dymos» кл.30
F14	10A 2016-2020: Стекло подъемники (модуль двери водителя)
30A 2014-2015: Стекло подъемники
F15	5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации
10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F16	15A 2016-2020: Подушка безопасности
10A 2014-2015: Аварийная сигнализация
F17	10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем)
20A 2014-2015: Блокировка дверей
F18	15A 2016-2020: Блокировка дифференциала
7.5A 2014-2015: Противотуманный огонь
F19	10A Дальний свет фар левый
F20	10A Дальний свет фар правый
F21	7.5A Ближний свет фар левый
F22	7.5A Ближний свет фар правый
F23	5A Габаритный огонь правый
F24	5A Габаритный огонь левый
F25	60A Обогрев ветрового стекла
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	Резерв
Реле
К1	Реле включения противотуманных фар
К2	2014-2015: Реле включения обогрева стекла двери задка и зеркал
К3	Реле включения дальнего света фар
К4	ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар
К5	2014-2015: Реле включения ближнего света фар
2016-2020: Реле дополнительного отопителя салона
К6	Реле компрессора кондиционера
К7	2014-2015: Прерыватель указателей поворота и аварийной сигнализации
2016-2020: Реле включения обогрева стекла двери задка и зеркал
К8	Прерыватель стеклоочистителя с программируемой паузой
К9	Дополнительное (разгрузочное) реле
К10	Реле обогрева ветрового стекла (разгрузочное)
Реле переключения топливных баков (для автомобилей с РК «УАЗ»)
К11	Реле времени обогрева ветрового стекла
К12	2016-2020: Реле блокировки дифференциала заднего моста
