Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

Схема (1 вариант)

p, blockquote 19,0,0,0,0 —>

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)
34	7,5	Освещение салона микроавтобуса — Фонари аварийной сигнализации
36	10	Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	—	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

Схема (2 вариант)

Расшифровка

p, blockquote 23,0,0,0,0 —>

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая — Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса — Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	—	Не используется
35	7,5	Фонари заднего хода — Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок — Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель — Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46	—	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов — Задние противотуманные фонари

3. Замена предохранителей

Замена электрического предохранителя

Три блока предохранителей расположены: в панели приборов со стороны водителя, в стойке со стороны пассажира и в моторном отсеке.

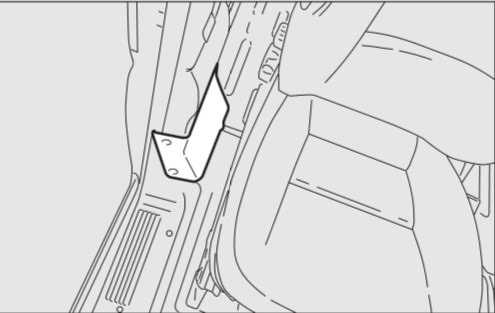

Специальный пинцет находится в блоке со стороны водителя.

Снятие и установка предохранителя

Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности.

Номера предохранителей нанесены на панели блока предохранителей.

Для демонтажа предохранителей используйте пинцет.

Внимание: Всегда заменяйте сгоревший электрический предохранитель предохранителем того же номинала

Блок предохранителей со стороны водителя

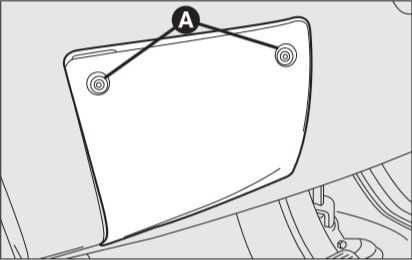

Отверните винты и опустите блок, чтобы открыть доступ к предохранителям.

Предохранитель	Номинальный ток, A	Защищаемая цепь
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая — Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса — Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	—	Не используется
35	7,5	Фонари заднего хода — Датчик воды в дизтопливе
36	15	Блок управления отпиранием/запиранием дверных замков
37	7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик ABS — Датчик ESP — Выключатель фонарей стоп-сигнала
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель — Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46	—	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов — Задние противотуманные фонари

После замены предохранителя плотно закройте крышку.

Предохранители и реле под капотом Пежо Боксер

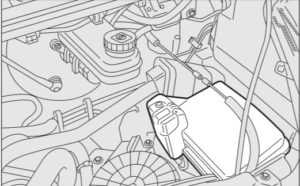

Основной блок расположен с левой стороны моторного отсека.

Схема блока предохранителей под капотом Пежо Боксер

Описание — вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электровентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электровентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Описание — вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания — Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	—	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	—	Не используется
17	—	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	—	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления — Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

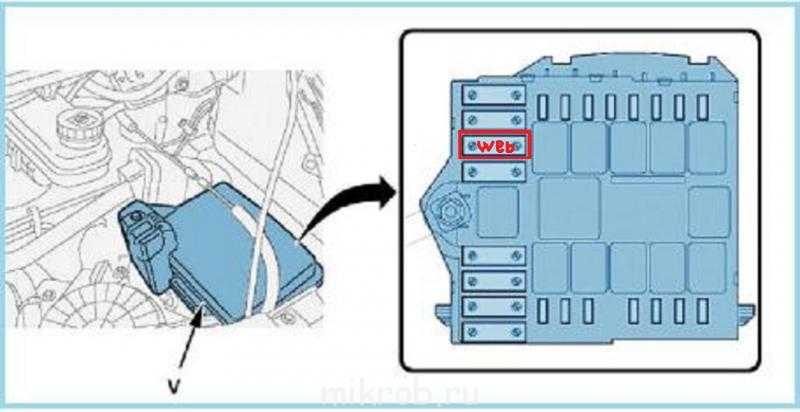

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.

Описание

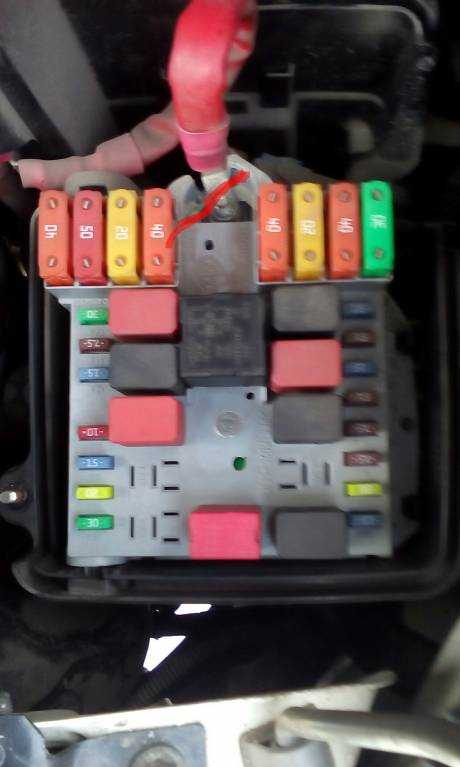

Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.

• R1 Реле звукового сигнала
• R2 Реле противотуманных фонарей
• R3 Реле фар дальнего света
• R4 Реле насоса переднего стекло омывателя
• R5 Реле системы кондиционирования воздуха
• R6 Свободный
• R7 Реле топливного насоса
• R8 Реле питания низкой скорости электро вентилятора
• R9 Реле питания высокой скорости электро вентилятора
• R10 Реле компьютера управления двигателем
• R11 Реле компрессора кондиционера воздуха
• R12 Реле насоса омывателя фар

Доработка штатного догревателя на Дукато, Боксер, Джампер.

Так же мы сможем сделать полноценный предпусковой подогреватель из вашего догревателя. Что потребуется для дооборудования:

1. Дополнительный водяной насос (щеточный или магнитный)
2. Пульт управления (таймер, телестарт или GSM модуль)
3. Несколько реле, колодок для них, проводка.

Или вы можете приобрести штатный комплект для доработки догревателя от компании Webasto (водяной насос и пульт управления в комплект не входят)

Сколько времени потребуется на доработку? — Около 4-х часов для того что бы вы могли запускать ваш подогреватель в любое удобное для вас время.

Сколько стоит данная услуга? — Полный комплект (насос+пульт+проводка+работа) стоит 13200 рублей. Если вы хотите дистанционный пульт управления или GSM Модуль то стоимость увеличится на разницу стоимости пультов.

Так же можем вам предложить доработку подогревателя на кнопку. В салоне вместо пульта у вас будет стоять кнопка запуска. Да конечно придется выходить и нажимать на кнопу и ждать пока подогреватель запустится и нагреет ваш автомобиль, зато вы экономите в стоимости. Стоимость доработка вебасто на Дукато, Боксер, Джампер с кнопкой — 8000 рублей.

Записаться на доработку, диагностику или ремонт подогревателя или догреватетеля вебасто на Дукато, Боксер, Джампер вы может через он-лайн запись или по телефонам:

+7-912-204-12-51 Будем рады вам помочь!

Предохранители и реле под капотом

Основной блок находится с левой стороны, под защитной крышкой.

Общая схема блока

Обозначение — вариант 1

p, blockquote 8,0,0,0,0 —>

№	А	Назначение
1	40	Блок питания системы АВS/ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электровентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электровентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Обозначение — вариант 2

p, blockquote 10,0,0,0,0 —>

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания — Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	—	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	—	Не используется
17	—	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	—	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления — Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.

Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.

p, blockquote 14,0,0,0,0 —>

• R1 Реле звукового сигнала
• R2 Реле противотуманных фонарей
• R3 Реле фар дальнего света
• R4 Реле насоса переднего стекло омывателя
• R5 Реле системы кондиционирования воздуха
• R6 Свободный
• R7 Реле топливного насоса
• R8 Реле питания низкой скорости электро вентилятора
• R9 Реле питания высокой скорости электро вентилятора
• R10 Реле компьютера управления двигателем
• R11 Реле компрессора кондиционера воздуха
• R12 Реле насоса омывателя фар

Расположение предохранителей на Пежо Боксере 3

Концерн PSA Peugeot–Citroen выпустил цельнометаллический фургон в 2006 г. Современный интерьер автомобиль приобрел в 2008 г. Коммерческий вариант появился в России в 2011 г.

Фургон Peugeot Boxer 3 (модель второго поколения) оснащен оптическими устройствами, вмонтированными в светодиодные осветительные приборы.

В приборной панели

Защитные аппараты входят в комплектацию установочного набора, расположенного на приборной доске в салоне авто. В первом варианте предоставлены 20 прерывателей номиналом 5, 7, 10, 20 А.

Вставные конструкции обеспечивают надежную работу следующих агрегатов:

• осветительных фар;
• датчика АКБ;
• стоп-сигналов;
• подушек безопасности;
• кондиционера;
• аккумулятора.

Схема предохранителей, расположенных на приборной доске в салоне автомобиля.

За прикуриватель отвечает вставка на позиции № 44. Центральный замок контролирует прерыватель № 38.

Вариант № 2 включает электрические аппараты для защиты:

• устройства заднего хода;
• электрической розетки;
• отопителя;
• блокировочной системы;
• стеклоподъемника;
• подушек безопасности;
• ПТФ.

Схема блока №2, расположенного под приборной панелью Пежо Боксер.

Задний обогреватель левого стекла контролирует F41.

Около пассажирского сиденья

Блок-контейнер вблизи сиденья для водителя заполнен плавкими перемычками (вариант № 1):

Схема блока предохранителей, расположенных около пассажирского сидения.

Безопасность вентилятора гарантирует охранительный элемент F65 (30 А). Печка находится под защитой выключателя на позиции F55 (15 А).

Монтажный набор (второй вариант) укомплектован предохранителями и коммутационными выключателями:

Второй вариант коммутационных выключателей, находящихся вблизи пассажирского сидения.

Основной блок под капотом

С левой стороны под капотом расположен главный блок с прерывателями. Модуль заполнен вставками номиналом 7, 5, 15, 20, 50 А.

В первом варианте безопасность потребителей обеспечивают защитники:

• F6 – генератор;
• F2 – стартер;
• F4 – отопитель;
• F10 – устройство, подающее звук на сигнал;
• F11 – ЭБУ;
• F20 – насос;
• F24 – механизм управления зеркалами;
• F30 – противотуманные устройства.

Схема основного блока прерывателей под капотом автомобиля.

Назначение и расположение вставных конструкций (второй вариант) представлены на схеме:

Второй вариант расположения плавких вставок под капотом Пежо Боксер 3.

За подогрев топлива отвечает вставка на позиции № 4. Внутри агрегата установлены реле №№ 1–12.

На клемме аккумулятора

На плюсовом выводе АКБ находится монтажный узел с электрическими аппаратами (F1–F10).

Защита от перенапряжения обеспечена следующим потребителям:

• двигателю Valvetronic;
• бензонасосу;
• дизельному мотору;
• гидроусилителю рулевой колонки;
• коробке передач;
• двухуровневому аппарату для подключения тормозов.

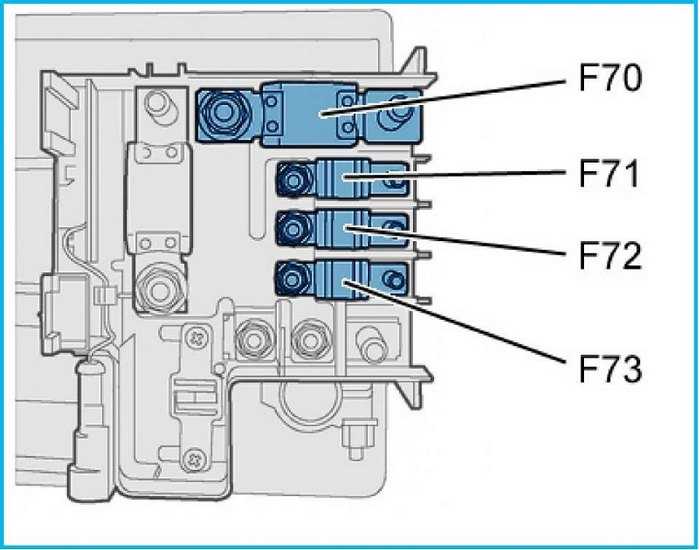

Схема плавких вставок, находящихся на клемме АКБ.

Плавкие прерыватели на позициях F3 и F10 запасные. Выключатели на Пежо Боксере 3 рассчитаны на ток 80 А. Они установлены на расстоянии 30 см от аккумуляторных клемм. Перемычки крепятся к держателям с помощью шурупов. Защитные элементы не подвержены вибрации и самопроизвольному разрушению при взаимодействии с кислотами и щелочами.

Предохранители и реле в салоне Пежо Боксер 3

Монтажный блок расположен в нижней части панели управления со стороны водителя.

Схема блока предохранителей в салоне Пежо Боксер 3 (Вариант 1)

Описание

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)
34	7,5	Освещение салона микроавтобуса — Фонари аварийной сигнализации
36	10	Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	—	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

Схема блока предохранителей в салоне Пежо Боксер 3 (Вариант 2)

Описание

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая — Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса — Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	—	Не используется
35	7,5	Фонари заднего хода — Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок — Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель — Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46	—	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов — Задние противотуманные фонари

Штатный догреватель Webasto

На этих автомобилях (Дукато, Боксер Джампер) установлен штатный догреватель Вебасто. Чаще всего это догреватель Thermo Top C, иногда Thermo Top Z. Устанавливаемые на эти автомобили подогреватели ничем особо друг от друга не отличаются, у них одинаковые внутренности и блоки управления.

Отличия от дополнительно устанавливаемого подогревателя в том что запуск происходит только при работающем двигателе автомобиля и температуре окружающего воздуха ниже +5 градусов по Цельсию. Соответственно в данных автомобилях установлен датчик температуры наружного воздуха, который подает плюс на подогреватель с 61 клеммы генератора(на ней появляется плюс, после запуска двигателя).

Подогреватель или если правильно догреватель, поддерживает температуру охлаждающей жидкости двигателя в районе 80 градусов. Однако на указателе температуры в салоне температура будет около 60-70 градусов. потому как разогретый антифриз вначале поступает в радиатор печки, а потом уже в двигатель.

Где расположен подогреватель

На автомобилях Фиат дукато в 244 кузове, он расположен под автомобилем, примерно посередине. ниже фотография дукато в 244 кузове:

а рядом с основной трубой выхлопа у них так же можно увидеть трубку поменьше — это выхлопная труба от вебасто. Она показана на фото ниже:

На дукато в следующих кузовах, а так же на пежо боксер и ситроен джампер он расположен за передним левым подкрылком:

Блок около пассажирского сидения

Схема — вариант 1

p, blockquote 30,0,0,0,0 —>

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

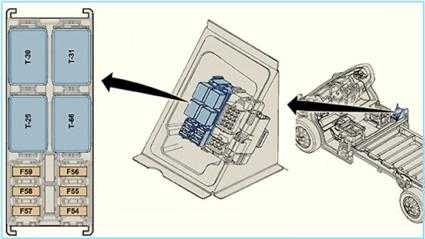

Схема — вариант 2

Обозначение схемы

p, blockquote 33,0,0,0,0 —>

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Как расшифровать предохранители на Toyota Mark 2: подробная инструкция

У многих домашних механиков часто возникает множество проблем с предохранителями в их Toyota Mark 2. Замена поврежденных элементов требует от владельца автомобиля много времени и усилий, поскольку конструктивные японские решения не всегда имеют смысл.

С другой стороны, автомобили для европейского рынка имеют отечественную маркировку предохранителей, где каждый элемент пронумерован последовательно.

Если вы владеете автомобилем, предназначенным для внутреннего рынка Японии, это требует немного больше работы. На официальных сайтах производителей можно найти инструкции по расшифровке символов и сокращений, используемых в главном блоке предохранителей.

Номер детали	Функциональное назначение предмета
1	Этот элемент отвечает за работу контура вентилятора охлаждения двигателя.
2	Предохранитель для цепи положительной контактной площадки, которая отвечает за зарядку аккумулятора.
3	Запасной элемент, используемый для разрядки цепей других электрических систем или для подключения дополнительного оборудования, не входящего в комплект поставки.
4	Блок, используемый для привода звукового сигнала, и может подавать питание на цепь центрального замка и вспомогательную систему сигнализации.
5	Предохранитель работает только в правой фаре
6	Предохранитель имеет значение только для работы левой фары
7	Устройство необходимо для защиты от перенапряжения нескользящего
8	Часть автомобиля, отвечающая за правильную работу дефлоггера – в зависимости от комплектации, дефлоггер может располагаться на лобовом стекле и в зеркалах дверей.
9	Дополнительные предохранители для цепи выключателя зажигания
10	Компоненты, отвечающие за бесперебойную работу системы 4WS.
11	Предохранители необходимы для защиты цепей генератора двигателя от перенапряжения.
12	Дополнительные предохранители для вентилятора охлаждения двигателя
13	Компоненты, отвечающие за антивибрационное торможение
14	Предохранители для защиты системы прямого впрыска от скачков напряжения

Этот шаг упростит дальнейшее обслуживание автомобиля. Не все ремонтники выполняют техническое обслуживание японской электроники, особенно если водитель может обратиться за помощью к стороннему механику.

Предохранители и реле под капотом

Основной блок расположен слева под защитной крышкой.

Общая блок-схема

Обозначение — вариант 1

Деловое свидание, встреча 1 40 Блок питания системы ABS / ESP 2 50 ЭБУ для предварительного прогрева дизельного двигателя 3 тридцать Контакт замка зажигания 4 ветры Программируемая нагревательная горелка 5 20/50 Реле для программируемого управления системой отопления 6 40/60 Вентилятор охлаждения (высокая скорость) 7 40/50/60 Вентилятор охлаждения (низкая скорость) восемь 40 Кондиционер девять ветры Насос омывателя лобового стекла 10 15 Звуковой сигнал одиннадцать 15 ЭБУ и реле системы предпускового подогрева дизеля 14 7,5 Ослепительная фара правая 15 7,5 Ослепительная фара левая 16 7,5 ЭБУ двигателя 17 10 ЭБУ двигателя 18 7,5 ЭБУ двигателя 19 7,5 Компрессор кондиционера ветры тридцать Насос омывателя фар 21 год 15 Цепь питания топливного насоса 22 ветры ЭБУ двигателя 23 тридцать Цепь питания клапанов ABS / ESP 24 7,5 Блок управления зеркалом тридцать 15 Передние противотуманные фары

Обозначение — вариант 2

Деловое свидание, встреча 1 40 Электропитание насоса АБС 2 50 ЭБУ для предварительного прогрева дизельного двигателя 3 тридцать Контакт выключателя стартера — стартер 4 ветры Дизельное отопление 5 20/50 Внутренняя вентиляция с дополнительным программируемым подогревом (+ аккумулятор) 6 40/60 Внутренний вентилятор, макс. Скорость (+ аккумулятор) 7 40/50/60 Внутренний вентилятор, мин. Скорость (+ аккумулятор) восемь 40 Внутренний вентилятор (+ кнопка) девять 15 Задняя розетка 12В (+ аккумулятор) 10 15 Звуковой сигнал одиннадцать — Не используется 14 15 Передняя розетка 12В (+ аккумулятор) 15 15 Прикуриватель (+ аккумулятор) 16 — Не используется 17 — Не используется 18 7,5 Процессор двигателя (+ аккумулятор) 19 7,5 Компрессор кондиционера ветры тридцать Насос омывателя лобового стекла / фар 21 год 15 Цепь питания топливного насоса 22 — Не используется 23 тридцать Электромагнитные клапаны ABS 24 7,5 Дополнительная панель управления — Складывающиеся зеркала заднего вида (+ ключ) тридцать 15 Наружные зеркала с подогревом

Отдельно отметим предохранитель, отвечающий за Вебасто (подогрев масла) — No. 4.

Внутри блока будет реле. Их количество и расположение могут отличаться в разных модификациях автомобиля Peugeot Boxer.

• R1 Реле звукового сигнала
• R2 Реле противотуманных фар
• R3 Реле дальнего света фар
• R4 Реле насоса переднего омывателя
• R5 Реле кондиционера
• R6 бесплатно
• R7 Реле топливного насоса
• R8 Реле мощности тихоходного электровентилятора
• R9 Реле питания высокоскоростного электровентилятора
• R10 Реле компьютера управления двигателем
• R11 Реле компрессора кондиционера
• R12 Реле насоса омывателя фар

Предохранители и реле под капотом

Основной блок находится с левой стороны, под защитной крышкой.

Общая схема блока

Обозначение — вариант 1

1 40 Блок питания системы АВS/ЕSР

2 50 ЭБУ системы предподогрева дизеля

3 30 Контакт замка зажигания

4 20 Горелка системы программируемого подогрева

5 20/ 50 Реле органов управления системы программируемого подогрева

6 40/ 60 Электровентилятор системы охлаждения (большая частота вращения)

7 40/ 50/ 60 Электровентилятор системы охлаждения (малая частота вращения)

8 40 Кондиционер воздуха

9 20 Насос омывателя ветрового стекла

10 15 Звуковой сигнал

11 15 ЭБУ и реле системы предподогрева дизеля

14 7,5 Фара дальнего света правая

15 7,5 Фара дальнего света левая

16 7,5 ЭБУ двигателя

17 10 ЭБУ двигателя

18 7,5 ЭБУ двигателя

19 7,5 Компрессор кондиционера воздуха

20 30 Насос омывателя фар

21 15 Цепь электропитания топливного насоса

22 20 ЭБУ двигателя

23 30 Цепь электропитания клапанов системы АВS/ЕSР

24 7,5 Блок управления зеркалами

Вопросы по ПРЕДпусковому подогревателю WEBASTO (дизель)

В этой статье подробно описано, где и какие блоки расположены, какие элементы за это отвечают, и что должен делать владелец автомобиля, если предохранитель или реле вышли из строя. Самостоятельная замена модуля не представляет сложности, и автолюбители, не имеющие опыта ремонта, могут справиться с этой задачей.

Следите за тем, чтобы не нарушить технику монтажа. Установите предохранители такой же силы тока. Fiat Grand Punto, год выпуска робота, перестал заводиться в мороз.

Peugeot Boxer – все предохранители и реле.

Первая мысль – лягушка с тормозами. Если подумать ……, то на днях мне стало любопытно, и я провел эксперимент. Я вытащил реле и предохранитель рядом с ним. Я знал, что моему удивлению не будет границ. Ни один предмет в машине не перестал работать, включая бензонасос. Машина без реле завелась и работала нормально, и насос продолжал работать нормально, так как я не думал о том, чтобы останавливать его более чем на минуту. Основная проблема заключается в том, что при включенном зажигании напряжение отсутствует на всех клеммах разъема ЭБУ впрыска LU-Jetronic.

Пока коленчатый вал не провернется, насос также не будет работать. Если у вас иностранный автомобиль, мы рекомендуем вам заранее подготовить и привезти систему на русском языке. Не думаю, потому что он сам не понял этого, когда впервые залез в блок предохранителей своего “Мерседеса”. Что угодно – все на немецком языке.

Каким бы незначительным это ни казалось, желательно иметь запасной комплект предохранителей – вдруг во время дождя перестанут работать дворники, погаснут фары или отключится бензонасос. Если вы не хотите повредить провода или блоки, не найдя их в нужный момент, не подключайте их. Всегда поддерживайте низкую силу тока.

Чтобы максимально облегчить поиск предохранителя, его расположение, расшифровка и расположение клемм обозначены на задней стороне пластиковой крышки предохранителя webasto peugeot boxer 3. Компания не несет ответственности за любые неисправности автомобиля, вызванные дополнительной установкой. Электрооборудование, не рекомендованное компанией и установленное с нарушением инструкции – это относится, в частности, к дополнительному электрооборудованию, потребляющему webastopeugeot boxer 3 предохранители суммарный ток более 10 мА.

В этом видео мы покажем вам, как проверить наличие искры в автомобиле Fiat Mare. Вы также узнаете, как отремонтировать блок: Четыре блока предохранителей расположены в следующих местах: два блока предохранителей находятся в разных частях приборной панели, один – в моторном отсеке возле воздушного фильтра и последний – на положительном полюсе аккумулятора.

Для доступа к первому блоку предохранителей на левой стороне приборной панели со стороны водителя или со стороны пассажира в автомобилях с предохранителями Webasto Peugeot Boxer 3 ослабьте два винта A. На пассажирской стороне автомобиля с правосторонним движением или на правой стороне приборной панели со стороны водителя ослабьте два винта B.

Чтобы получить доступ к третьему блоку предохранителей в моторном отсеке, снимите защитную крышку A, затем ослабьте винт B, освободите предохранитель C и снимите крышку D. Это не является предложением для публики. Мощность и лошадиные силы Hdi. HDil.

Peugeot Boxer включает впечатляющее для своего класса базовое оборудование. Антиблокировочная система тормозов, подушка безопасности водителя, система экстренной помощи Webasto Peugeot Boxer 3, регулируемое по высоте сиденье водителя с подлокотниками, гидроусилитель руля и электронная система фиксации. Типы кузовов, доступные в Тольятти: boxer combo с надстройкойFreightboxerBoxerBoxer шасси, boxer фургон цельнометаллический. Описание простое. Моторный отсек очень компактен, так как двигатель установлен сбоку, а привод – на переднюю ось.

С другой стороны, доступ к пространству под капотом для обслуживания агрегата превосходен.
