Блок предохранителей и реле под капотом
Данный блок находится с левой стороны моторного отсека, рядом с аккумулятором.

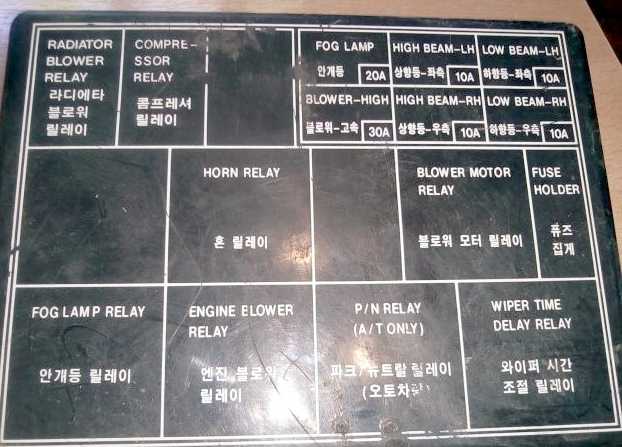

Пример схемы с защитной крышки
Фото – пример исполнения блока
Схема
Расшифровка элементов схемы
| 19 | 20/30А Передние противотуманные фары |
| 20 | 30А Отопитель 10А Реле кондиционера |
| 21 | 10А Дальний свет с левой стороны |
| 22 | 10А Дальний свет с правой стороны |
| 23 | 10А Ближний свет с левой стороны |
| 24 | 10А Ближний свет с правой стороны |
| 25 | 40А ABS, главное питание |
| Реле | |
| R1 | Реле стеклоочистителя (94788146) |
| R2 | Реле селектора коробки передач (P/N) (90376920) |
| R3 | Реле вентилятора системы охлаждения (высокая скорость) (90376920) |
| R4 | Реле противотуманных фар (90057745) |
| R5 | Реле отопителя (90376920) |
| R6 | Не используется |
| R7 | Реле звукового сигнала (90376920) |
| R8 | Не используется |
| R9 | Реле кондиционера (90229206) |
| R10 | Не используется |
| R11 | Реле вентилятора системы охлаждения (низкая скорость) (90229206) |
А если Вам есть что добавить, то пишите в комментарии.
Где расположен предохранитель прикуривателя?
Обычно он расположен в блоке предохранителей. Как найти, где расположен ПП:
- Использовать инструкцию для определенной марки и модификации машины. В книге будет показана схема, где находится блок предохранителей. В конструкциях некоторых автомобилей есть больше одного блока (один блок для предохранителей, второй — для реле). Один блок монтируется в салоне, второй — под капотом.
- После нахождения блока, открываем его и ищем предохранитель, отвечающий за прикуриватель. На внутренней стороне крышки указана схема расположения плавких предохранителей. Их много, каждая отвечает за работу какого-либо устройства.
- Набрать в интернете или посмотреть в книжке, под каким номером предохранитель прикуривателя для вашего автомобиля.
- Можно вытаскивать по очереди и смотреть, какой предохранитель сгорел. Если остальные все устройства (фары, дворники, подогрев зеркал и т.д. в рабочем состоянии), то значит — это и есть тот самый ПП.
Распиновка предохранителей
Распиновку предохранителей, стоит начать с поиска монтажного блока. На Деу Есперо их два. Размещаются они в подкапотном пространстве и справа под рулём. Для начала, распинуем в салоне:
1. Электронный блок управления двигателем, блок управления автоматической трансмиссией — 10 А.
2. Топливный насос, иммобилайзер — 26 А.
3. Фонари указателей поворота, стоп-сигналы, электроприводы наружных зеркал заднего вида — 20 А.
4. Стеклоочиститель ветрового стекла, электродвигатель насоса стеклоомывателя — 30 А.
5. Реле температуры радиатора — 30 А.
6. АБС, кондиционер воздуха, реле отключения компрессора — 20 А.
7. Электрические стеклоподъемники — 30 А.
8. Аудиосистема — 10 А.
9. Электрообогреватели заднего стекла и наружных зеркал заднего вида — 20 А.
10. Реле электродвигателя вентилятора радиатора (высокая скорость) — 30 А.
11. Освещение, задние габаритные фонари — 10 А.
12. Топливные форсунки — 10 А.
13. Прикуриватель, мелодичный звуковой сигнал — 20 А.
14. Комбинация приборов — 10 А.
15. Индикатор аварийной сигнализации, плафон освещения салона, плафон местного освещения, плафон освещения багажника, аудиосистема — 20 А.
16. Подушка безопасности — 20 А.
17. АБС (питание от батареи), цепь питания блока иммобилайзера — 10 А.
18. Звуковой сигнал, центральный электрический замок, автоматический выключатель (багажник) — 30 А.
Теперь рассмотрим расшифровку в моторном отсеке:
Месторасположение блока плавких предохранителей в подкапотном пространстве.
1. Реле регулирования скорости стеклоочистителя.
2. Реле включения селектора трансмиссии в положение «N» или «Р».
3. Реле электродвигателя вентилятора радиатора (высокая скорость).
4. Реле противотуманных фар.
5. Съемник предохранителей.
6. Реле электродвигателя нагнетателя.
7. Не используется.
8. Реле звукового сигнала.
9. Не используется.
10. Не используется.
11. Реле компрессора кондиционера воздуха.
12. Реле электродвигателя вентилятора радиатора (низкая скорость).
13-1. Предохранитель противотуманных фар — 20 А.
13-2. Предохранитель лампы дальнего света (левая фара) — 10 А.
13-3. Предохранитель лампы ближнего света (левая фара) — 10 А.
13-4. Предохранитель реле электродвигателя нагнетателя — 30 А.
13-5. Предохранитель лампы дальнего света (правая фара) — 10 А.
13-6. Предохранитель лампы ближнего света (правая фара) — 10 А.
Дополнительный блок реле расположен в салоне автомобиля слева под панелью управления
1. Реле стоп-сигнала в заднем спойлере*.
2. Реле топливного насоса.
3. Реле управления освещением.
4. Реле электрообогревателей заднего стекла и наружных зеркал заднего вида.
Реле центральной блокировки дверных замков расположено выше или сзади электронного блока управления двигателем.
Блоки мелодичного предупреждающего сигнала и реле-прерывателя расположены справа в основном блоке предохранителей.
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото — схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Блоки в салоне
Блок предохранителей
Находится под панелью приборов со стороны водителя, за защитной крышкой
К обратной стороны которой, должна быть прикреплена актуальная схема для Вашего Дэу Эсперо.
Общая схема
Описание предохранителей
| 1 | 10A Электронный блок управления двигателем, электронный блок управления КПП |
| 2 | 20A Реле топливного насоса |
| 3 | 20A Указатели поворота, стоп-сигналы, зеркала заднего вида на дверях |
| 4 | 30A Очиститель лобового стекла |
| 5 | 30A Электродвигатель вентилятора системы охлаждения |
| 6 | 20A Система ABS, система кондиционирования, электровентилятор отопителя |
| 7 | 30А Электропривод стеклоподъемников |
| 8 | 10A Аудиосистема, иммобилайзер (4/95^) |
| 9 | 20A Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 10 | 30A Электродвигатель вентилятора системы охлаждения |
| 11 | 10A Лампы подсветки |
| 12 | 10A Электронный блок управления двигателем, электронный блок управления КПП, форсунки, датчик скорости автомобиля |
| 13 | 20/25A Прикуриватель, генератор, часы, зуммер системы предупреждения, иммобилайзер (^4/95) |
| 14 | 10A Комбинация приборов |
| 15 | 20A Аварийная сигнализация, лампы освещения салона, лампа подсветки багажника, антенна |
| 16 | 20A Подушка безопасности |
| 17 | 10A ABS |
| 18 | 30A Звуковой сигнал, центральный замок, привод открывания крышки багажника |
Блок реле над педалью сцепления
Схема
Назначение реле
| A | Предупреждающий зуммер (96169875) |
| B | Реле указателей поворота (94798678, 90240050) |
| C | Реле освещения салона (90229206) |
| D | Реле фар (90229206) |
| E | Реле дневных ходовых огней (90376920) Блок управления ABS (16162899) |
Блок реле на левой стойке
Схема
Обозначение
| R1 | Реле споп-сигнала в спойлере (96149299) |
| R2 | Реле топливного насоса (90191753) |
| R3 | Реле фар (96098561) |
| R4 | Реле обогрева заднего стекла и зеркал (96116223) |
Тормоза
Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра
Главный и дополнительный блок предохранителей
Основная коробка устанавливается под рулем, закрытый специальной крышкой. В версиях 1997 года выпуска и более поздних блок устанавливается только в одном месте. Вспомогательная монтажная область расположена на тыльной стороне устройства.
Блоки для версий до и после рестайлинга 2008 года незначительно различаются.

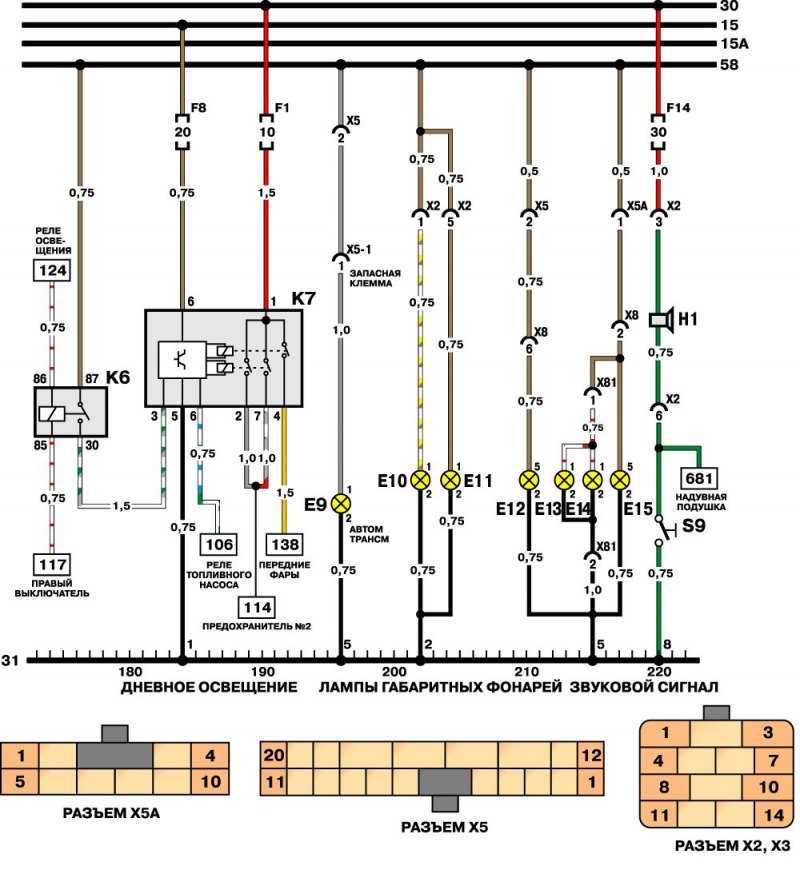

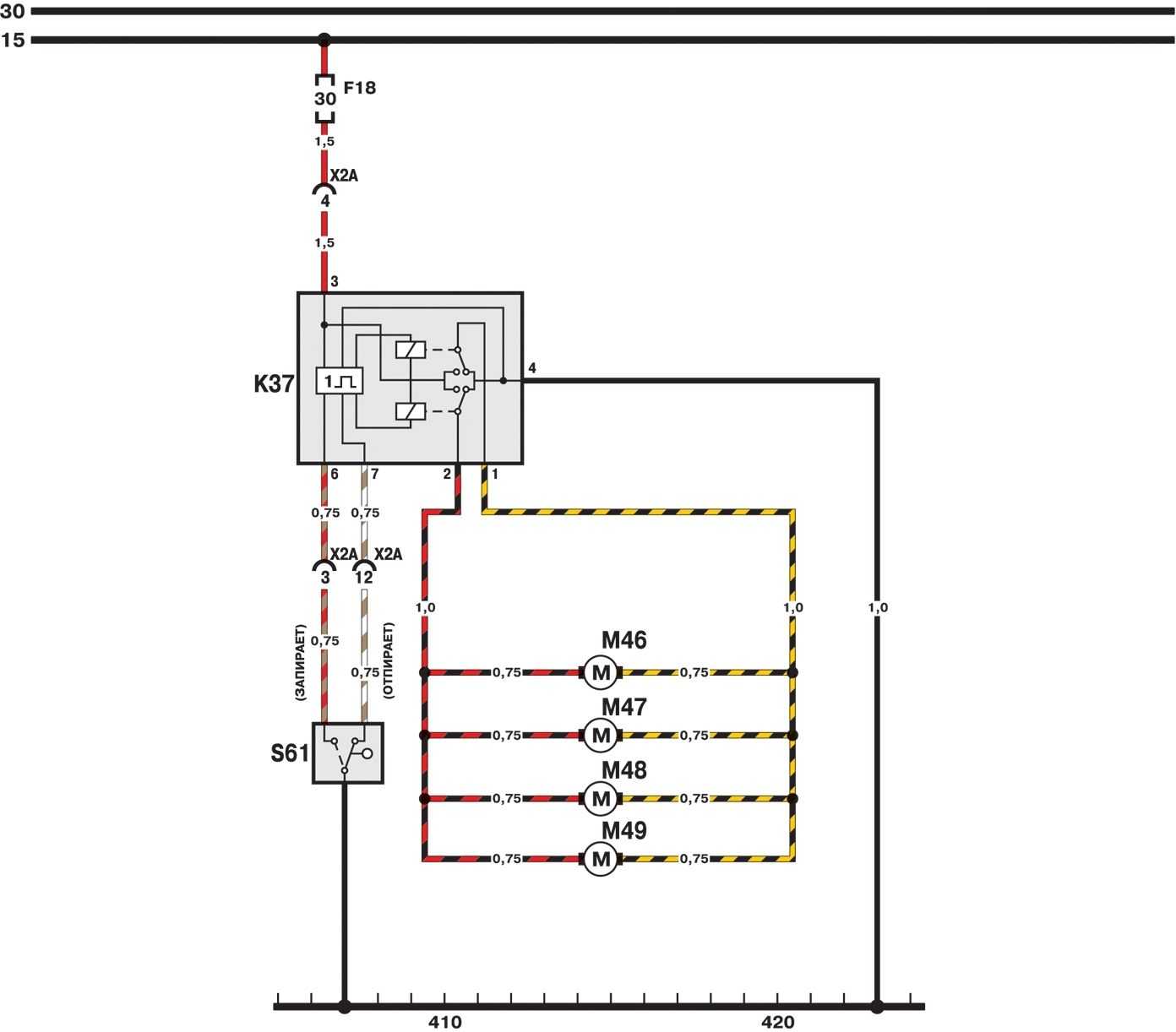

Предохранители Дэу Нексия Н100
Описание приборов следующее:
- 5 – максимальный режим вращения вентилятора печки;
- 6 – прерыватель дворников;
- 7 – реостат подогрева заднего стекла;
- 8/12 – предохранитель ближнего/дальнего света фар;
- 9 – клаксон;
- 10 – при наличии отвечает за работу кондиционера;
- 11 – низкие обороты вентилятора печки;
- 13 – габаритное освещение;
- 14 – зуммер.

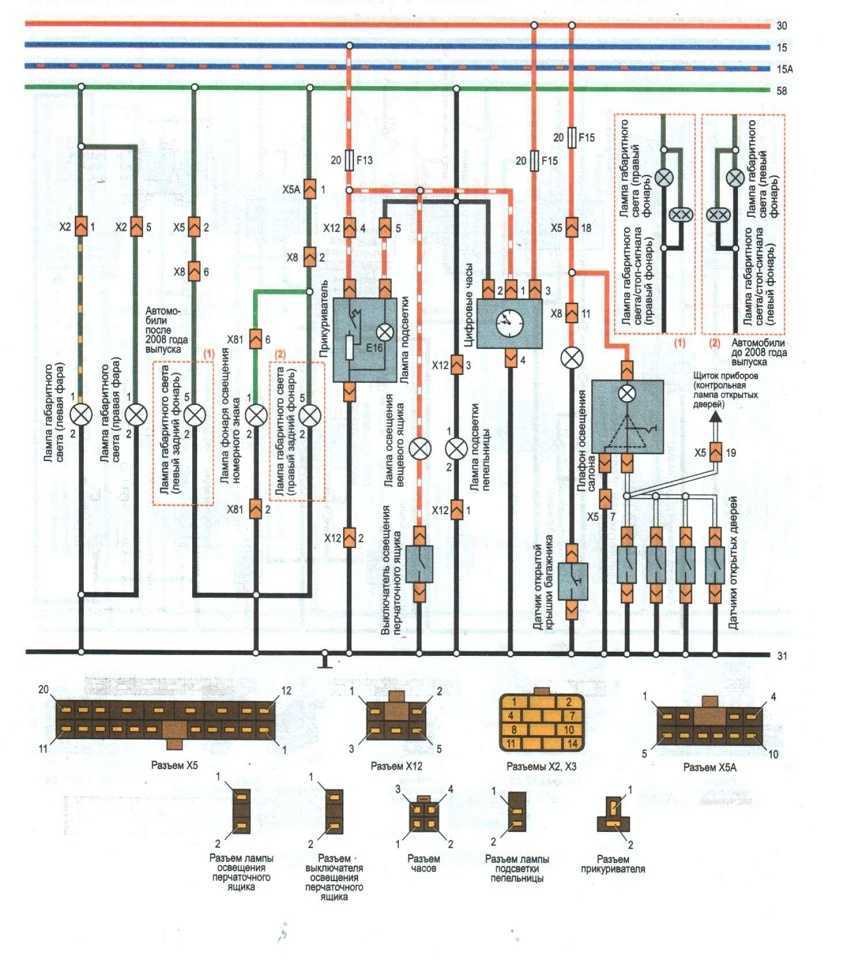

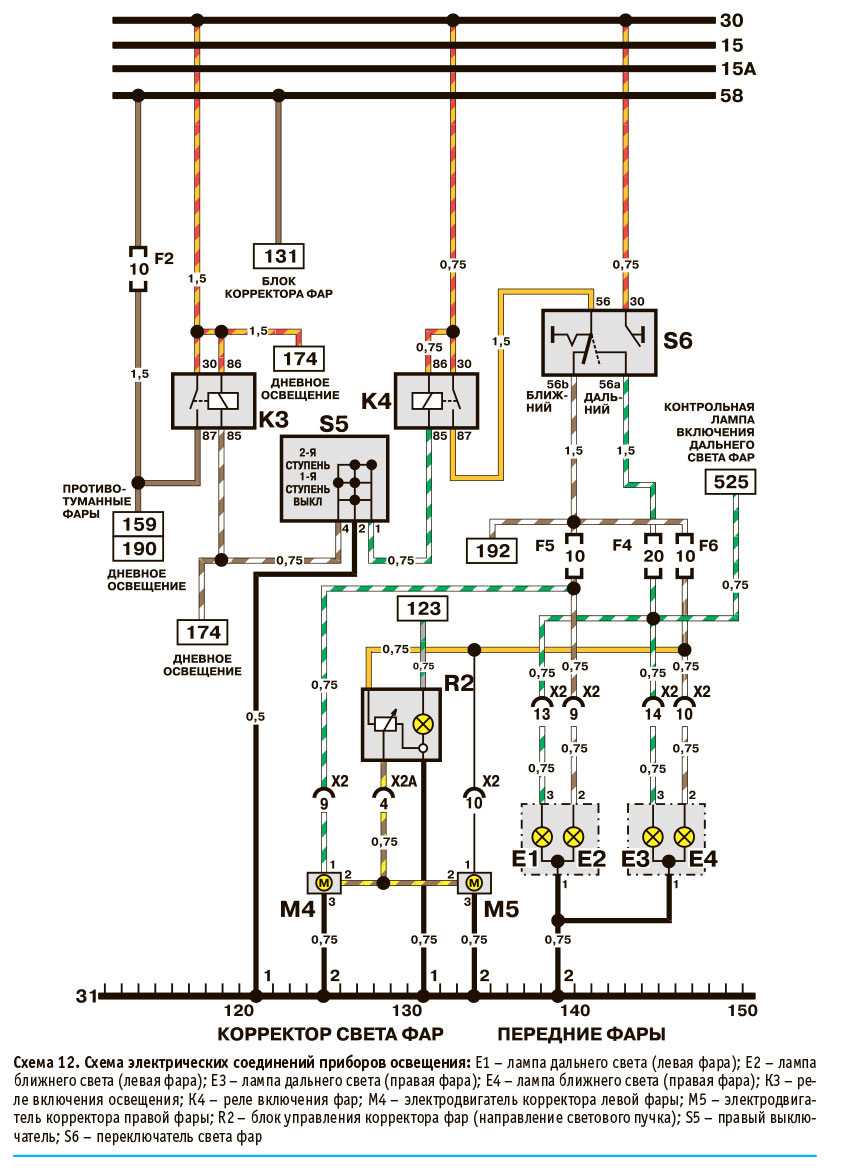

Предохранители Нексия Н150
Обновленная версия N150 незначительно отличается от предшественника. Здесь расположение и последовательность блоков отличается, но их функциональность идентична. Описание расположения предохранителей полностью соответствует сотой версии.
Предохранители и реле в салоне
Основной блок находится под основной панелью левее рулевого колеса.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Доступ к блоку с предохранителями
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>

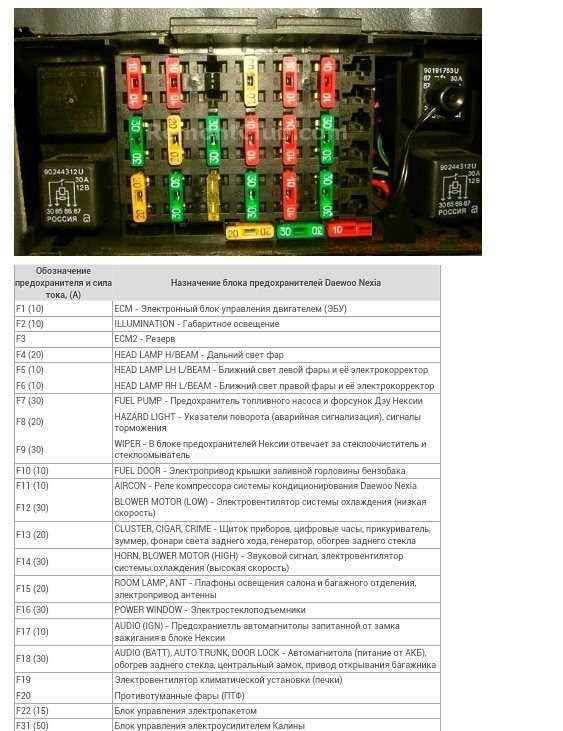

Основной блок предохранителей
Расшифровка (описание и предназначение)
p, blockquote 8,0,1,0,0 —>
| 1 | (10A) Правая фара-дальний свет |
| 2 | (10A) Индикатор включения дальнего света фар, левая фара — дальний свет |
| 3 | (20A) Лампа подсветки багажника/задней двери, центральный замок |
| 4 | (10A) Корректор фар, правая фара — ближний свет |
| 5 | (30A) Электропривод передних стеклоподъёмников |
| 6 | (10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита |
| 7 | (10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита |
| 8 | (10A) Левая фара — ближний свет |
| 9 | (15А) Прикуриватель отопитель/кондиционер |
| 10 | (20A) Очиститель/омыватель лобового стекла |
| 11 | (20A) Звуковой сигнал |
| 12 | (10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона |
| 13 | (10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний) |
| 14 | (10А) Аварийная сигнализация |
| 15 | (30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
Предохранители над основным блоком
p, blockquote 10,0,0,0,0 —>
Для автомобилей выпускавшиеся после 1999 года
p, blockquote 11,0,0,0,0 —>
| 1 | (7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания |
| 2 | (10A) Подушка безопасности |
| 3 | (10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 4 | (20A) Электродвигатель привода стеклоподъёмника задней левой двери |
| 5 | (20A) Электродвигатель привода стеклоподъемника задней правой двери |
| 6 | (25A) Люк |
| 7 | (30A) Привод крышки багажника/задней двери |
| 8 | (30A) Подогреватель сидений |
| 9 | — |
| 10 | (10A) Антиблокировочная система тормозов (ABS) |
| 11 | Система управления двигателем. иммобилайзер |
| 12 | Система управления двигателем. иммобилайзер |
| 13 | (15A) Управление двигателем |
| 14 | (15A) Управление двигателем |
| 15 | (15A) Противотуманные фары |
Для автомобилей выпускавшиеся до 1999 года
p, blockquote 12,0,0,0,0 —>
| 1 | (15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS) |
| 2 | (7,5A) Система управления двигателем, иммобилайзер |
| 3 | (30A) Подогреватель сидений |
| 4 | (10A) Управление двигателем |
| 5 | (15A) Управление двигателем |
| 6 | (25A) Люк |
| 7 | (7,5A) Система управления двигателем, иммобилайзер |
| 8 | (10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления |
| 9 | (7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк |
(10A) Подушка безопасности
Реле за вещевым ящиком
p, blockquote 13,0,0,0,0 —>
Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
1 (20A) — Омыватели фар (03/99→)
p, blockquote 16,1,0,0,0 —>
2 (20A) — Омыватели фар (→02/99)
p, blockquote 17,0,0,0,0 —>
3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)
p, blockquote 18,0,0,0,0 —>
4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)
p, blockquote 19,0,0,0,0 —>
Прототип
Также был прототип, очень похожий на Espero. Этот прототип называется DEV 2 (DEV, что означает Daewoo Electric Vehicle) и был представлен в 1995 году на Корейском автосалоне в Сеуле вместе с концепцией Daewoo Bucrane, концептом Tico, Nexia, Arcadia и концептом NGV3. По сути, это была версия Espero, но сделанная из перерабатываемых материалов, которые не влияли на окружающую среду. У DEV 2 была переработанная передняя часть. Этот прототип был показан только в Южной Корее и только один раз на этих ярмарках. Он был окрашен в белый жемчуг и имел синие значки «DEV» на задних дверях, его интерьер был белым, а колесные диски с трехспицевым дизайном, а также белые.
Под капотом он приводился в движение электродвигателем с водяным охлаждением. асинхронный двигатель (86 кВт) с показателями производительности при разгоне 0–100 км (0–60 миль / ч) за 13 секунд. Максимальная скорость была около 85 миль в час. На дно кузова были уложены 22 новые свинцово-кислотные батареи, проведена одна зарядка на расстояние 80 км (49,7 мили).
Было сказано, что совершенство было высоким, но производительность и запас хода электромобиля были низкими.
Daewoo Nexia › Logbook › Nexia не крутит стартер — РЕШЕНО (СИГНАЛИЗАЦИЯ)!
Всем привет! Нужна помощь определить поломку, напишу что уже делал: Завел машину с автозапуска (alligator s825), проехал, заглушил. Завожу с ключа, стартер не крутит. Пробую автозапуск, зажигание включается, стартер не крутит. В салоне щелкает релюшка при попытке крутить стартер (возможно, в сигнализации). Из-под капота никаких щелчков не слышно. Погуглил, проверил клеммы акб, все нормально, сбрасывал их, нет результата. Проверил КГ, при повороте ключа на стартер на фиолетовом проводе появляется +12. Проверил предохи 30А у сигналки, норм. Управляющий стартером сиреневый провод не проверял пока, на нем должен быть + при попытке автозапуска, или просто с ключа. Предохранитель на этом сиреневом проводе не нашел. Может совпадение, проблема появилась, как только похолодало. Пытался контакты замкнуть на стартере, но не получилось, или не то замыкал. Неудобно подлазить туда… Подскажите в чем может поломка, и как все-таки замкнуть стартер напрямую?
ПРОБЛЕМА РЕШЕНА! РЕШИЛ ТАКИ ЗАМКНУТЬ ОТВЕРТКОЙ КОНТАКТЫ НА ВТЯГИВАЮЩЕМ, ПОДЪЕХАЛ БЫВАЛЫЙ МУЖИЧОК НА НЕКСИИ N100, ПОКАЗАЛ ГДЕ ЗАМКНУТЬ, ЗАВЕЛАСЬ. ОН РЕКОМЕНДОВАЛ ИСКАТЬ ОБРЫВ ДО УПРАВЛЯЮЩЕГО ПРОВОДА ВТЯЩИВАЮЩИМ РЕЛЕ. ИМ У МЕНЯ УПРАВЛЯЕТ СИГНАЛКА. ОКАЗАЛОСЬ, ТО НА НЕМ (ТОЛСТЫЙ СИРЕНЕВЫЙ ПРОВОД ИЗ СИЛОВОГО РАЗЪЕМА УПРАВЛЕНИЯ АВТОЗАПУСКОМ) ТО БЫЛ +, ТО НЕТ. КОГДА ЗАМЫКАЛ НА СИРЕНЕВЫЙ ПРОВОД НА КГ НА 30 КОНТАКТ КГ В ОБХОД СИГНАЛКИ, ТО СТАРТЕР КРУТИЛ. ПРОВЕРИЛ ПРЕДОХИ СИГНАЛКИ 30А, ЦЕЛЫЕ. ВСТАВИЛ ШТЕКЕР ПЛОТНЕЕ, ПЕРЕУЛОЖИЛ ПРОВОДА, ВСЕ СТАЛО НОРМ. ГРЕШУ ЛИБО НА НЕПЛОТНЫЙ КОНТАКТ В ШТЕКЕРЕ СИГНАЛКИ, ЛИБО НА ВСТРОЕННОЕ РЕЛЕ В СИГНАЛКЕ.
МУЖИКИ! С ПРАЗДНИКОМ 23 ФЕВРАЛЯ!
Процесс снятия и замены
Конечно же, предохранители между собой взаимозаменяемы, однако, учитывайте тот факт, что разным цепям в проводке вашего автомобиля необходима разная защита. Если вы не знаете, какая мощность у выгоревшего элемента, то просто посмотрите на него: на детали указаны цифры, это и есть мощность.
Транспортное средство Daewoo Nexia
В том случае, если вы недавно заменили элемент, но он практически сразу же вновь перегорел, то это может быть следствием короткого замыкания. Для начала нужно ликвидировать саму причину, то есть проверить участок проводки, за который отвечает реле или предохранитель, и избавиться от нее. На практике обычно основными причинами систематического выхода из строя элементов является оборвавшийся или износившийся провод. Поэтому перед заменой элемента его лучше будет заменить.
Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты допускают такие ошибки, но ни к чему хорошему такие действия не приводят. Итак, приступим к замене предохранителей.
Откройте капот вашей машины и найдите АКБ. Перед тем как лезть в блок, необходимо отключить аккумуляторную батарею, для этого скиньте минусовую клемму.
Найдите место, где установлен ваш БП и снимите с него защитную пластиковую крышку.
Затем вам нужно будет найти тот элемент, который, по вашему мнению, вышел из строя. Если у вас не работает печка или прикуриватель, то этот вовсе не значит, что вышел из строя именно предохранитель. Проблема в функционировании может заключаться непосредственно в самом устройстве. Тем не менее блок нужно проверить в первую очередь. Чтобы найти нужный вам предохранитель, вы можете воспользоваться схемой, предоставленной нашим сайтом или посмотреть на обратную сторону крышки. На ней нанесена съема БП с отвечающими за электрооборудование деталями.
Если деталь действительно вышла из строя, то плавкая нить, находящаяся внутри нее, будет оборванной или перегоревшей. Но если вы заметили, что расплавился сам пластиковый корпус элемента, то это свидетельствует не только о его поломке, но и о коротком замыкании, в результате которого он расплавился. Также следует добавить, что иногда визуально деталь целая, хотя соединение внутри нити нарушено. Просто посмотрев на нее поломку выявить не получится. Тогда вам придется проверить состояние устройства при помощи специального прибора омметра или вставить в гнездо выгоревшего элемента новый. Демонтируйте деталь, используя специальные щипцы.
Итак, установите на место устройство с необходимым номиналом. Как сказано выше, номинал (то есть цифры на предохранителе) должны совпадать. Проверьте работоспособность электрооборудования, функционирование которого до этого вас не устраивало.
Чтобы произвести замену реле, следует действовать по аналогичной инструкции. Для начала определите, какое именно реле следует заменить. Извлеките его руками, одновременно потягивая вверх и вниз
Делайте это осторожно, чтобы не испортить гнездо. Чтобы проверить работоспособность реле, установите на его место то, в котором вы точно уверены, что оно рабочее.
Проделав все работы по замене, установите на место крышку монтажного блока, после чего подключите аккумуляторную батарею.

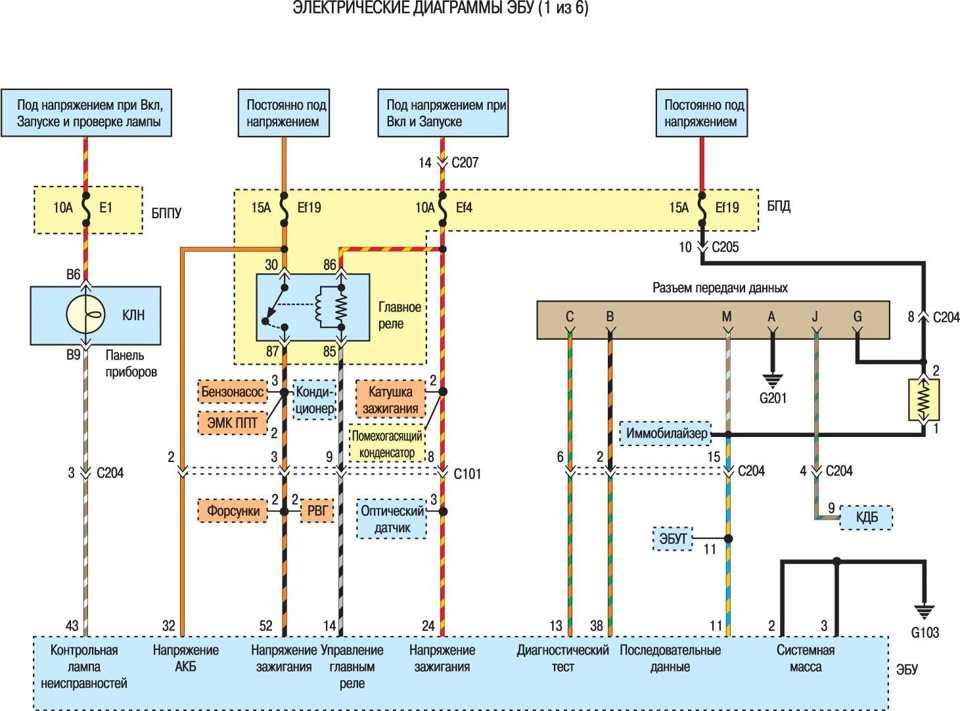

Блок предохранителей и реле в моторном отсеке Део Сенс
На крышке блока можно найти схему расположения предохранителей и реле.
| Номер предохранителя/ номинальный ток (А) | Защищаемая цепь |
| F1/80 | Различное электрооборудование |
| F2/30 | Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START |
| F3/30 | Электрооборудование, работающее при повороте ключа в положение АСС, ON,START |
| F4/30 | Вентилятор системы охлаждения двигателя |
| F5/30 | Стеклоподъемники с электроприводом (если оборудовано) |
| F6/40 | Не используется |
| F7/30 | Обогрев заднего стекла |
| F8/30 | Вентилятор системы вентиляции |
| F9/15 | Передние противотуманные фары (если оборудовано) |
| F10/15 | Топливный насос |
| F11/10 | Звуковой сигнал |
| F12/10 | Не используется |
| F13/25 | Передние фары |
| F14/20 | Наружное освещение |
| F15/10 | Не используется |
| F16/20 | Дальний свет передних фар |
| F17/10 | Ближний свет передней левой фары |
| F18/10 | Ближний свет передней правой фары |
| F19/10 | Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны |
| F20/10 | Стоп-сигнал, наружное освещение с правой стороны |
| R1 | Звуковой сигнал |
| R2 | Фары |
| R3 | Не используется |
| R4 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| R5 | Противотуманные фары (если оборудовано) |
| R6 | Наружное освещение |
| R7 | Стеклоподъемники с электроприводом (если оборудовано) |
| R8 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R9 | Топливный насос |
| R10 | Обогрев заднего стекла |
| R11 | Не используется |
