Где находятся блок предохранителей и реле Нивы Шевроле
Расположение вставок у машин с 2011 по 2019 годы не менялось.
Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.
Подробное расположение с описанием есть на фото ниже.
Предохранители Нива Шевроле с описанием
Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.
На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.
| Номер | Описание цепей |
| F1 | Освещение гос номера, габаритные огни по левому борту автомобиля. |
| F2-4 | Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо. |
| F5 | Основное защитное реле стеклоподъемников |
| F6 | Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания. |
| F7 | Реле подключения клаксона. |
| F8 | Подогрев стекла кормовой части и зеркал заднего вида. |
| F9 | Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла. |
| F10 | Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной |
| F11-14 | Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства. |
| F15 | Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована. |
| F16 | Прерыватели аварийки и реле поворотов |
| F17 | Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа. |
| F18 | Силовой вентилятор системы отопления |
| F19 | Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота. |
| F20 | Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки. |
Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.
Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.
Дополнительный блок предохранителей
Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:
- №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
- №3 – предохранительная вставка бензонасоса, расположенного в баке;
- №4 – элемент отвечает за питание цепи контроллера автомобиля;
- №9 – предохранитель правого вентилятора радиатора;
- №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.
Реле Нива Шевроле
Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.
Основной монтажный блок.
| Обозначение в схеме | Расшифровка обслуживаемой цепи и оборудования |
| К1 | Преимущественно не применяется, но в некоторых комплектациях может быть подключено. |
| К2 | Система очистки лобового окна, реле питает электромотор. |
| К3 | Прерыватель указателей поворотников в рабочем положении |
| К4 | Модуль блока фар – включение ближнего света |
| К5 | Защитный переключатель включения и питания дальнего света головной оптики |
| К6 | Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна. |
| К7 | В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека. |
| К8 | Не используется |
Также в конструкции автомобиля предусмотрена выносная панель релюшек:
- К1/2 – штатные противотуманки (при наличии);
- К3 – включение системы подогрева сидений;
- К4 – защита клаксона;
- К5 – стандартное включение цепи стартера.
Отдельно следует рассмотреть блок системы управления двигателем:
- К1 – дополнительное реле;
- К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
- К7 – питание цепи топливного насоса;
- К8 – главное реле автомобиля.
Chevrolet captiva схема предохранителей | Chevrolet
Перегорела фара шевроле каптива
Предохранитель топливного насоса на Шевроле ланос
Замена предохранителя прикуривателя на Авео Т300
Светящийся логотип Шевроле
Блок с предохранителями tyco Elektronics AMP Авео 96857129
Captiva C140 Сборка 2012 года для России. DRL (дневные ходовые огни) на штатной оптике. Версия 1.
https://youtube.com/watch?v=hggV4vJnaQQ
Автомобильные предохранители
Замена предохранителя прикуривателя и звукового сигнала на Chevrolet — Niva
Как заменить предохранитель прикуривателя
Не включается вентилятор охлаждения
Также смотрите:
- Шевроле Лачетти не заводится на горячую стартер крутит
- Вентилятор для Шевроле Авео
- Ниву Шевроле fam 1
- Какой двигатель стоит на Шевроле трейлблейзер
- Кожух зеркала для Шевроле Нива
- Инструкция пользования Шевроле Авео
- Шевроле Лачетти можно ли ставить гбо
- Шевроле каптива или мицубиси аутлендер видео
- Chevrolet aveo f14d4 замена грм
- Chevrolet lanos схема кпп
- Шевроле Лачетти 2009 года характеристики
- Растяжки стоек Нива Шевроле
- Скрип подвески Шевроле Нива
- Иридиевые свечи денсо на Шевроле Лачетти
- Штатный разъем магнитолы Шевроле Авео
Руководство по замене предохранителей Chevrolet Captiva
1. Замена предохранителей
Плавкие предохранители
Замена плавкого предохранителя:
1. Откройте крышку блока плавких предохранителей.
2. Перегоревший предохранитель определяется по оплавившемуся элементу.
3. Удалите перегоревший предохранитель пинцетом для предохранителей.
Пинцет для предохранителей находится в блоке предохранителей в моторном отсеке.
4. Выявите причину перегорания плавкого предохранителя и устраните проблему.
5. Установите новый предохранитель указанного в настоящем руководстве номинала.
Блок предохранителей
— Внутренний блок предохранителей расположен на левой стороне выемки для ног переднего пассажира.
— Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.
Вспомогательный блок предохранителей (только для дизельных двигателей) находится в центре передней панели.

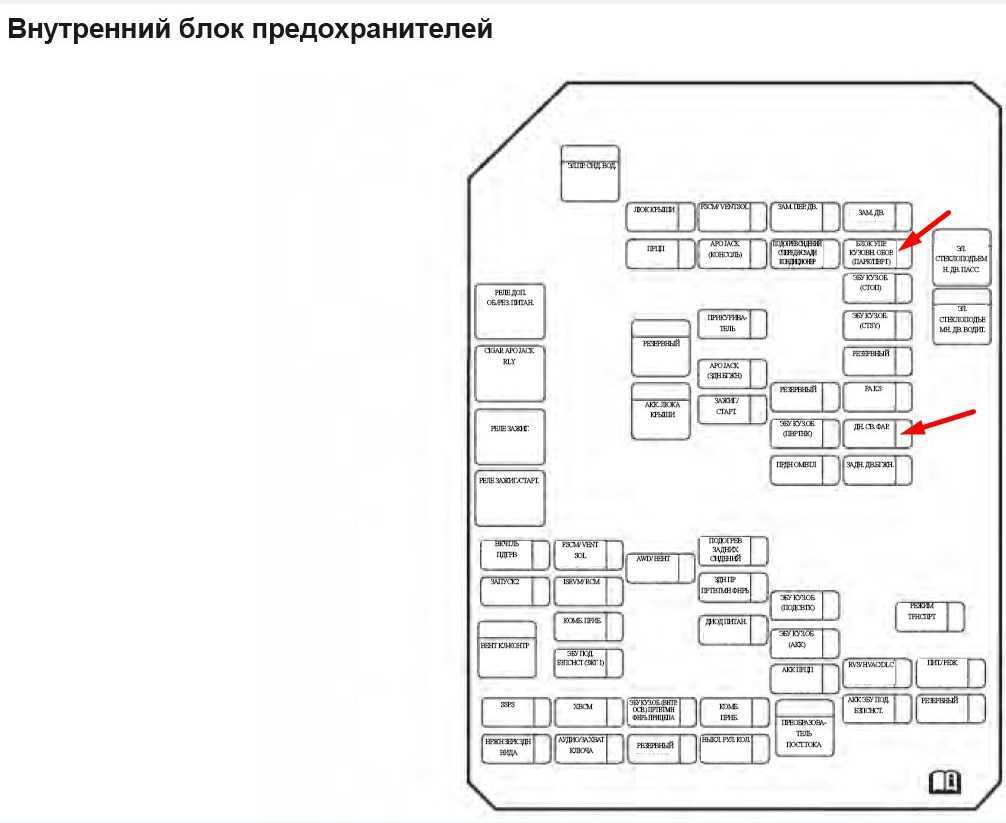

Внутренний блок предохранителей

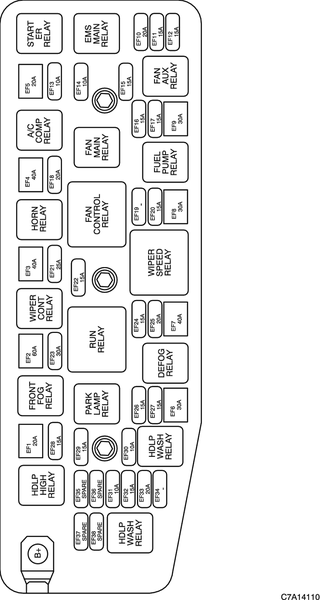

Блок предохранителей в моторном отсеке
Вспомогательный блок предохранителей в моторном отсеке (только дизель)
5

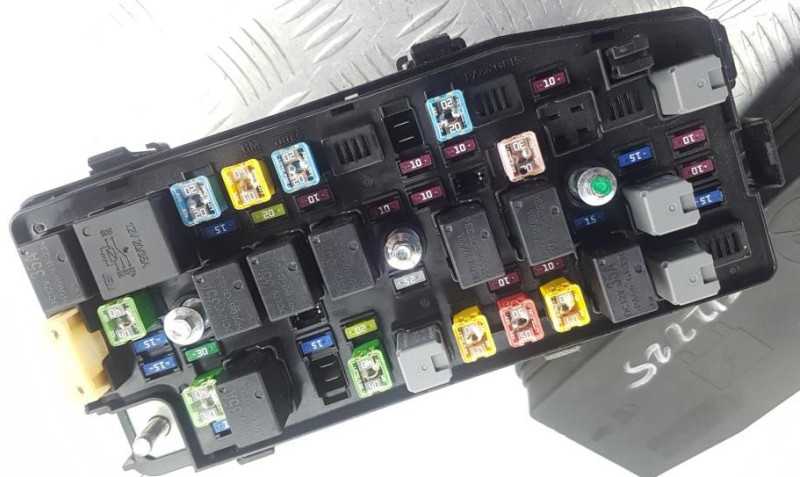

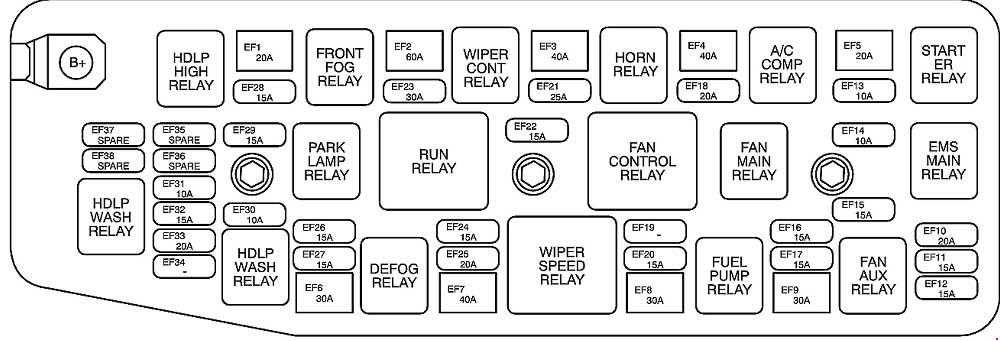

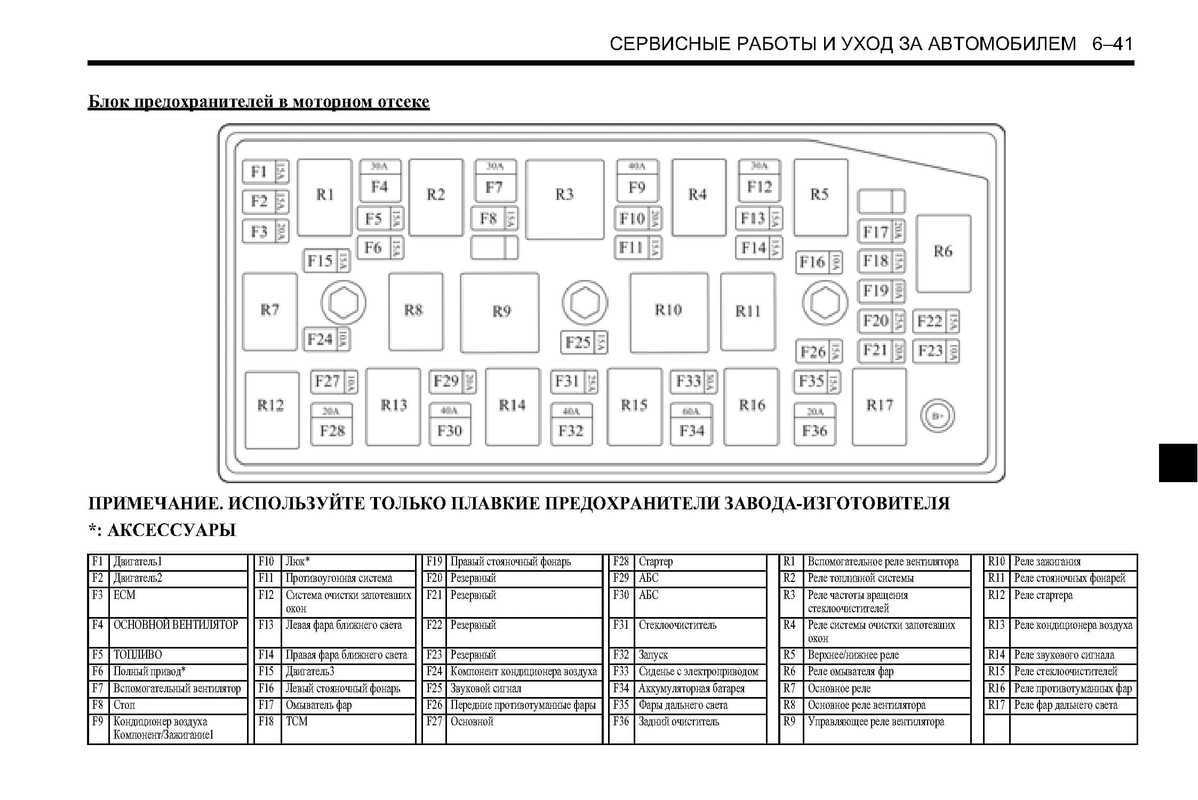

Блок с предохранителями и реле в моторном отсеке
Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 8,0,1,0,0 —>
| F1 | Управление двигателем |
| F2 | Управление двигателем |
| F3 | Электронный блок управления |
| F4 | Основной вентилятор |
| F5 | Топливо |
| F6 | Полный привод* |
| F7 | Вспомогательное реле |
| F8 | Стоп |
| F9 | Кондиционер воздуха /Зажигание 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших окон |
| F13 | Левая фара ближнего света |
| F14 | Правая фара ближнего света |
| F15 | Двигатель 3 |
| F16 | Левосторонние стояночные фонари |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правосторонние стояночные фонари |
| F20 | Резервный |
| F21 | Резервный |
| F22 | Резервный |
| F23 | Резервный |
| F24 | Компонент кондиционера воздуха |
| F25 | Звуковой сигнал |
| F26 | Передние противо — туманные фары |
| F27 | Основной |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электро приводом |
| F34 | Аккумуляторная батарея |
| F35 | Фары дальнего света |
| F36 | Задний очиститель |
| R1 | Вспомогательное реле вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле частоты вращения стеклоочистителей |
| R4 | Реле системы очистки запотевших окон |
| R5 | Верхнее/ нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Управляющее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночных фонарей |
| R12 | Реле стартера |
| R13 | Реле кондиционера воздуха |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителей |
| R16 | Реле противотуманных фар |
| R17 | Реле фар дальнего света |
Перевод обозначения на русский
p, blockquote 14,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Вспомогательный блок предохранителей в моторном отсеке
Только дизельных моделей. Он находится в центре панели.
p, blockquote 20,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Замена салонного фильтра Каптива: инструкция, видео, опиание
Фильтр салона служит своеобразным очистителем воздушного потока, который попадает в салон автомобиля. Заменить фильтрующий элемент на Chevrolet Captiva можно самостоятельно, не обращаясь в автосервис. Данная инструкция расскажет как.
Процесс замены
Перед тем как перейти к процессу замены салонного фильтра на Chevrolet Captiva стоит понимать, что данный фильтрующий элемент служит лёгкими для салона автомобиля. Салонный фильтр не позволяет попадать в салон пыли и грязи, что соответственно не попадает в лёгкие автомобилиста, либо же пассажиров.
Межсервисный интервал замены салонного фильтра составляет 30.000 км либо же два раза в год. Эксперты рекомендуют менять фильтр салона весной и осенью. Первый раз после зимы, когда туда могли попасть разные предметы. После осенью необходимо менять салонный фильтр после того, как автомобиль эксплуатировался, и на нём осела пыль автомобильных дорог. Приступим к процессу замены:
- Фильтр салона расположен под бардачком. Переходим к пассажирскому месту.
- Открываем бардачок и видим три болта крепления, которые необходимо выкрутить.
- Закрываем бардачок и откручиваем три крепления, расположенные под самим бардачком.
- Теперь необходимо открыть бардачок и аккуратно снять с направляющих.
- Отводим бардачок в сторону. Не забываем снять две клеммы питание подсветки.
- После того как добрались до крышки салонного фильтра. Удерживается он на саморезе, который необходимо открутить.
- Снимаем крышку корпуса салонного фильтра и вынимаем его.
Устанавливаем новый фильтр и проводим обратную сборку.
Выбор салонного фильтра
Оригинальный артикул фильтра салона Chevrolet Captiva 13356914. Цена детали 44$. Кроме этого имеется ряд аналогов, которые можно применять.
Вывод
Как показала нам статья, провести замену салонного фильтра на Chevrolet Captiva можно с лёгкостью своими руками не обращаясь в автосервис. При этом рекомендуется проводить замену фильтрующего элемента два раза в год: осенью и весной.
Adblockdetector
Таблица предохранителей (салон)
| Главный переключатель электрических стеклоподъемников, модуль люка в крыше | |||
| Главный переключатель электрических стеклоподъемников | |||
| Реле насоса переднего стеклоомывателя | |||
| Реле задних противотуманных фар | |||
| Реле задних противотуманных фар, топливный насос, датчик уровня топлива в баке, зеркало ECM, выключатель сцепления | |||
| Выключатель зажигания, иммобилизатор. | |||
| Комбинация приборов, информационный центр водителя, индикатор ремня безопасности пассажира | |||
| Реле обогрева наружных зеркал | |||
| Ручное управление кондиционером, система автоматического регулирования температуры (FATC), датчик AQS, реле высоких оборотов вентилятора, контроллер облегчения парковки, доп. блок предохранителей двигателя (Реле PTC). | |||
| Ручное управление кондиционером, система автоматического регулирования температуры (FATC), диагностический разъем (DLC) | |||
| Реле стекла задней откидной двери | |||
| Реле передних противотуманных фар | |||
| Комбинация приборов, часы, аудиосистема, приемник RFA, информационный центр водителя | |||
| ВЫКЛЮЧАТЕЛЬ КОВРИКОВ С ПОДОГРЕВОМ | |||
| Дополнительная розетка в багажнике | |||
| Дополнительная розетка в багажнике | |||
| Реле отпирания/запирания двери | |||
| Переключатель управления зеркалом, блок складывающегося зеркала |

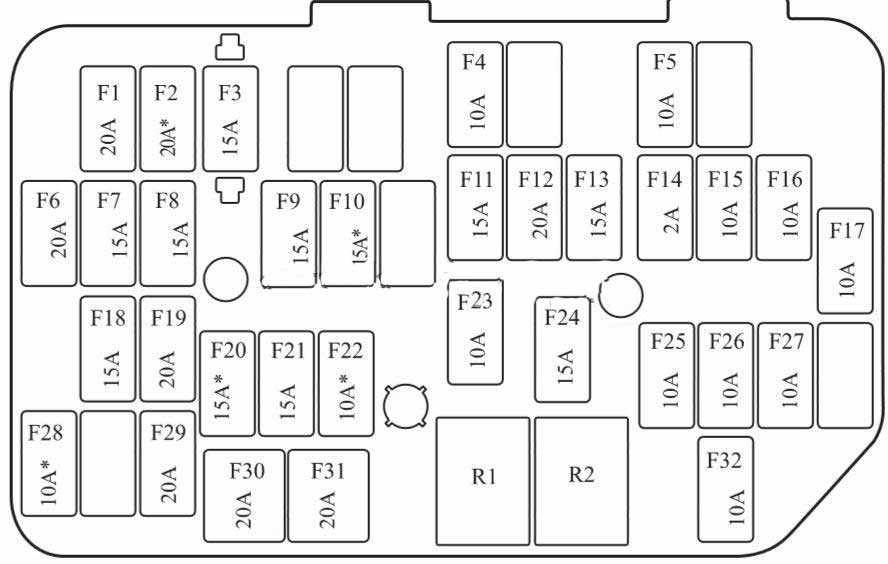

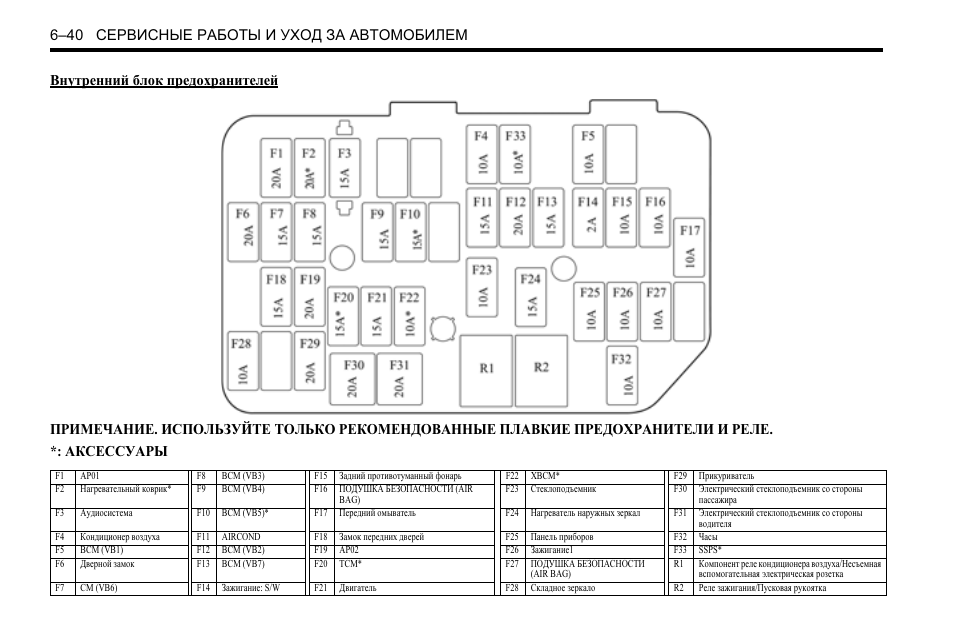

Блок в салоне шевроле каптива

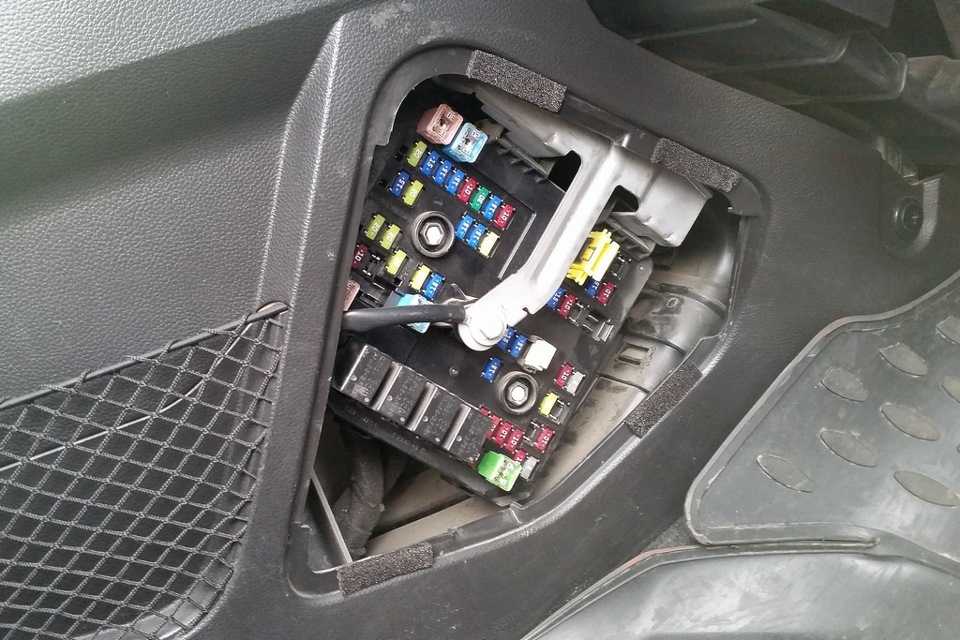

С салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
| F1 | AP01 |
| F2 | Нагревательный коврик* |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | BCM (VB1) |
| F6 | Дверной замок |
| F7 | BCM (VB6) |
| F8 | BCM (VB3) |
| F9 | BCM (VB4) |
| F10 | BCM (VB5)* |
| F11 | AIRCOND |
| F12 | BCM (VB2) |
| F13 | BCM (VB7) |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | AP02 |
| F20 | TCM* |
| F21 | Двигатель |
| F22 | XBCM* |
| F23 | Стеклоподъемник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя chevrolet captiva |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
Общая схема с описанием
Блок в салоне шевроле каптива
В салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
С100
Схема
Описание
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъемник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя chevrolet captiva |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
Блок с предохранителями и реле в моторном отсеке
Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
С100
Схема
Описание
| F1 | Управление двигателем |
| F2 | Управление двигателем |
| F3 | Электронный блок управления |
| F4 | Основной вентилятор |
| F5 | Топливо |
| F6 | Полный привод* |
| F7 | Вспомогательное реле |
| F8 | Стоп |
| F9 | Кондиционер воздуха /Зажигание 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших окон |
| F13 | Левая фара ближнего света |
| F14 | Правая фара ближнего света |
| F15 | Двигатель 3 |
| F16 | Левосторонние стояночные фонари |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правосторонние стояночные фонари |
| F20 | Резервный |
| F21 | Резервный |
| F22 | Резервный |
| F23 | Резервный |
| F24 | Компонент кондиционера воздуха |
| F25 | Звуковой сигнал |
| F26 | Передние противо – туманные фары |
| F27 | Основной |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электро приводом |
| F34 | Аккумуляторная батарея |
| F35 | Фары дальнего света |
| F36 | Задний очиститель |
| R1 | Вспомогательное реле вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле частоты вращения стеклоочистителей |
| R4 | Реле системы очистки запотевших окон |
| R5 | Верхнее/ нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Управляющее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночных фонарей |
| R12 | Реле стартера |
| R13 | Реле кондиционера воздуха |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителей |
| R16 | Реле противотуманных фар |
| R17 | Реле фар дальнего света |
С140
Фотография
Схема
Перевод обозначения на русский
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Вспомогательный блок предохранителей в моторном отсеке
Только дизельных моделей. Он находится в центре панели.
Схема
Назначение
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Выберете модификацию т/с для поиска блок предохранителей
Двигатель: объем – 2.4 л., мощность – 167 л.с., тип – бензиновый, модель – LE5. Привод: передний. Год выпуска: 2011-2008
Двигатель: объем – 2.4 л., мощность – 167 л.с., тип – бензиновый, модель – LE5. Привод: полный. Год выпуска: 2011-2008
Двигатель: объем – 2.4 л., мощность – 169 л.с., тип – бензиновый, модель – LE9. Привод: передний. Год выпуска: 2011-2008
Двигатель: объем – 2.4 л., мощность – 185 л.с., тип – бензиновый, модель – LEA. Привод: передний. Год выпуска: 2011-2008
Двигатель: объем – 2.4 л., мощность – 185 л.с., тип – бензиновый, модель – LE9. Привод: передний. Год выпуска: 2011-2008
Двигатель: объем – 2.4 л., мощность – 136 л.с., тип – бензиновый, модель – Z 24 SED. Привод: передний. Год выпуска: 2006-2008
Двигатель: объем – 2.4 л., мощность – 136 л.с., тип – бензиновый, модель – Z 24 SED. Привод: передний. Год выпуска: 2007-2008
Двигатель: объем – 2.4 л., мощность – 136 л.с., тип – бензиновый, модель – Z 24 SED. Привод: полный. Год выпуска: 2006-2008
Двигатель: объем – 2.4 л., мощность – 136 л.с., тип – бензиновый, модель – Z 24 SED. Привод: полный. Год выпуска: 2007-2008
Двигатель: объем – 2.4 л., мощность – 140 л.с., тип – бензиновый, модель – Z 24 SED. Привод: передний. Год выпуска: 2006-2008
Двигатель: объем – 2.4 л., мощность – 140 л.с., тип – бензиновый, модель – Z 24 SED. Привод: полный. Год выпуска: 2006-2008
Двигатель: объем – 3 л., мощность – 258 л.с., тип – бензиновый, модель – A 30 XH. Привод: полный. Год выпуска: 2010-2008
Двигатель: объем – 3 л., мощность – 264 л.с., тип – бензиновый, модель – LFW. Привод: полный. Год выпуска: 2011-2008
Двигатель: объем – 3 л., мощность – 268 л.с., тип – бензиновый. Привод: передний. Год выпуска: 2011-2008
Двигатель: объем – 3 л., мощность – 268 л.с., тип – бензиновый. Привод: полный. Год выпуска: 2011-2008
Двигатель: объем – 3.2 л., мощность – 230 л.с., тип – бензиновый, модель – 10 HM. Привод: полный. Год выпуска: 2006-2008
Двигатель: объем – 3.6 л., мощность – 257 л.с., тип – бензиновый. Привод: передний. Год выпуска: 2008
Двигатель: объем – 3.6 л., мощность – 257 л.с., тип – бензиновый. Привод: полный. Год выпуска: 2008
Двигатель: объем – 3.6 л., мощность – 261 л.с., тип – бензиновый, модель – LY7. Привод: передний. Год выпуска: 2008
Двигатель: объем – 3.6 л., мощность – 261 л.с., тип – бензиновый, модель – LY7. Привод: полный. Год выпуска: 2008
Двигатель: объем – 2 л., мощность – 126 л.с., тип – дизель, модель – Z 20 S. Привод: передний. Год выпуска: 2006-2008
Двигатель: объем – 2 л., мощность – 126 л.с., тип – дизель, модель – Z 20 S. Привод: полный. Год выпуска: 2006-2008
Двигатель: объем – 2 л., мощность – 150 л.с., тип – дизель, модель – Z 20 S. Привод: передний. Год выпуска: 2007-2008
Двигатель: объем – 2 л., мощность – 150 л.с., тип – дизель, модель – Z 20 S. Привод: полный. Год выпуска: 2006-2008
Двигатель: объем – 2.2 л., мощность – 163 л.с., тип – дизель, модель – Z 22 D1. Привод: передний. Год выпуска: 2011-2008
Двигатель: объем – 2.2 л., мощность – 163 л.с., тип – дизель, модель – Z 22 D1. Привод: полный. Год выпуска: 2011-2008
Двигатель: объем – 2.2 л., мощность – 184 л.с., тип – дизель, модель – A 22 DMH. Привод: полный. Год выпуска: 2011-2008
Двигатель: объем – 2.2 л., мощность – 187 л.с., тип – дизель. Привод: задний. Год выпуска: 2013-2008
Двигатель: объем – 2.2 л., мощность – 187 л.с., тип – дизель. Привод: полный. Год выпуска: 2013-2008
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Блок предохранителей и расшифровка
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Схема расположения предохранителей в монтажном блоке, который находится под капотом Каптива:
электронный блок управления.
Кондиционер воздуха Компонент/Зажигание 1.
Система очистки запотевших окон.
Левая фара ближнего света.
Правая фара ближнего света.
Левосторонние стояночные фонари.
Правосторонние стояночные фонари.
Компонент кондиционера воздуха.
Передние противотуманные фары.
Фары дальнего света.
Вспомогательное реле вентилятора.
Реле топливной системы.
Реле частоты вращения стеклоочистителей.
Реле системы очистки.
Реле омывателя фар.
Основное реле вентилятора.
Управляющее реле вентилятора.
Реле стояночных фонарей.
Реле кондиционера воздуха.
Реле звукового сигнала.
Реле противотуманных фар.
Реле фар дальнего света. У шевроле каптива с дизельными двигателями в моторном отсеке есть дополнительный блок предохранителей, расположенный в центре передней панели.
RELAY F/F HTR. Блок предохранителей и реле в салоне chevrolet captiva.
Данный блок расположен слева в ногах переднего пассажира за пластиковой крышкой.
Задний противотуманный фонарь.
Подушка безопасности (AIR BAG).
Замок передних дверей.
Нагреватель наружных зеркал.
ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG).
Предохранитель прикуривателя chevrolet captiva.
Электрический стеклоподъемник со стороны пассажира.
Электрический стеклоподъемник со стороны водителя.
Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка.
Блок с предохранителями и реле в моторном отсеке
Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 8,0,1,0,0 —>
| F1 | Управление двигателем |
| F2 | Управление двигателем |
| F3 | Электронный блок управления |
| F4 | Основной вентилятор |
| F5 | Топливо |
| F6 | Полный привод* |
| F7 | Вспомогательное реле |
| F8 | Стоп |
| F9 | Кондиционер воздуха /Зажигание 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших окон |
| F13 | Левая фара ближнего света |
| F14 | Правая фара ближнего света |
| F15 | Двигатель 3 |
| F16 | Левосторонние стояночные фонари |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правосторонние стояночные фонари |
| F20 | Резервный |
| F21 | Резервный |
| F22 | Резервный |
| F23 | Резервный |
| F24 | Компонент кондиционера воздуха |
| F25 | Звуковой сигнал |
| F26 | Передние противо — туманные фары |
| F27 | Основной |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электро приводом |
| F34 | Аккумуляторная батарея |
| F35 | Фары дальнего света |
| F36 | Задний очиститель |
| R1 | Вспомогательное реле вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле частоты вращения стеклоочистителей |
| R4 | Реле системы очистки запотевших окон |
| R5 | Верхнее/ нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Управляющее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночных фонарей |
| R12 | Реле стартера |
| R13 | Реле кондиционера воздуха |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителей |
| R16 | Реле противотуманных фар |
| R17 | Реле фар дальнего света |
Перевод обозначения на русский
p, blockquote 14,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Вспомогательный блок предохранителей в моторном отсеке
Только дизельных моделей. Он находится в центре панели.
p, blockquote 20,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Вывод
На Chevrolet Captiva имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
Для а/м Шевроле Каптива 2011 модельного года (C140, рестайл) имеется следующая информация по назначению реле и предохранителей в моторном отсеке.
Блок предохранителей под капотом. Наклейка 2011/2012г. Предохранители.
Катушка зажигания 3 (LE5/LE9).
(LF1), T8D Катушка зажигания 4 (LF1), T8F Катушка зажигания 6 (LF1).
фонарь — левый, E5F Габаритный фонарь — правый (короткая колесная база),.
Необслуживаемые реле (на печатной плате).
Компактвэн Chevrolet Rezzo выпускался в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. Так же модель известна под маркой Daewoo tacuma либо Chevrolet Tacuma. Мы представим информацию о блоках реле и схемах предохранителей шевроле реззо с подробным описанием всех элементов.
