Предохранители фольксваген джетта 5, 2005

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

  • Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
  • Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
  • Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
  • Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

Общий вид салонного блока предохранителей Мазда 3 бк

Схема предохранителей и реле в салоне Мазда 3 бк

№ на схеме Номинал предохранителя Защищаемая цепь
37 15 А Центральный замок (D/LOCK 2)
38 Пусто либо 10А (на более поздних моделях; в зависимости от комплектации) Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39 10 А Дальний свет (Левая фара) (HEAD HIGH L)
40 10 А Дальний свет (Правая фара) (HEAD HIGH R)
41 Пусто (Резерв)
42 Пусто (Резерв)
43 15 А Прикуриватель Мазда 3 (Lighter/Cigar)
44 7,5 А Магнитола, Аудиосистема, Радио (RADIO)
45 10 А Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46 7,5 А Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47 10 А Диагностический разъем (OBD)
48 Пусто (Резерв)
49 20 А Цепь замка зажигания (TR/Lock)
50 10 А Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51 15 А Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52 20 А Люк в крыше (его электрический привод) (SUN ROOF)
53 20 А Омыватели переднего лобового стекла (WASHER)
54 Пусто (Резерв)
55 30 А Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56 30 А Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57 7,5 А Cигнализация охранная (ALARM)
58 7,5 А Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59 Пусто (Резерв)
60 15 А Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61 15 А Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62 Пусто (Резерв)
63 Пусто (Резерв)
64 Пусто (Резерв)
65 10 А Сис-ма Подушек безопасности (SRS Airbag)
66 10 А Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67 20 А Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68 20 А Дворники (очистители лобового стекла) (WIPER)
69 20 А Электронная система управления двигателем (ENGINE)
70 10 А Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71 7,5 А Сис-ма Подушек безопасности (SRS 2)
72 Пусто (Резерв)
73 Пусто (Резерв)
74 20 А Подогрев сидений (обогрев) (SEAT WARM)
75 25 А Центральный замок (D/LOCK 1)
76 10 А Кондиционер, муфта компрессора кондиционера, (А/С)
77 30 А Стеклоподъемник передний правый P/WIND R
78 30 А Стеклоподъемник передний левый P/WIND L
79 10 А Фонари заднего хода (свет ламп при движении назад) (BACK)
80 7,5 А Люк в крыше (электропривод) (SUN ROOF)
81 7,5 А Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82 7,5 А Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83 Пусто (Резерв)
84 Пусто (Резерв)
85 Пусто (Резерв)
86 Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и реле

Сняли защитный корпус. Монтажный блок в разборе.

№ на схеме Защищаемая цепь
R11 Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12 Реле второй скорости работы передних дворников (стеклоочистителя)
R13 Блок реле включения дальнего света фар
R14 Реле вкл-ния габаритных огней/фонарей
R15 Пусто (Резерв)
R16 Пусто (Резерв)
R17 Реле блокированя приводов центрального замка (закрытие замка)
R18 Реле разблокировки приводов центрального замка (открытие замка)
R19 Реле включения заднего дворника (стеклоочистителя), при его наличии
R20 Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Предохранители Фольксваген Гольф 6, 2008 — 2013

Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

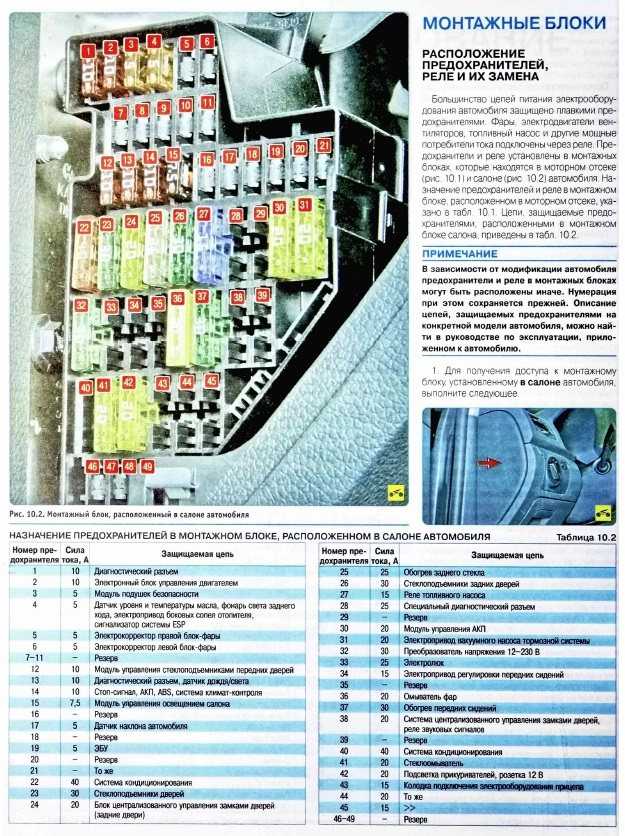

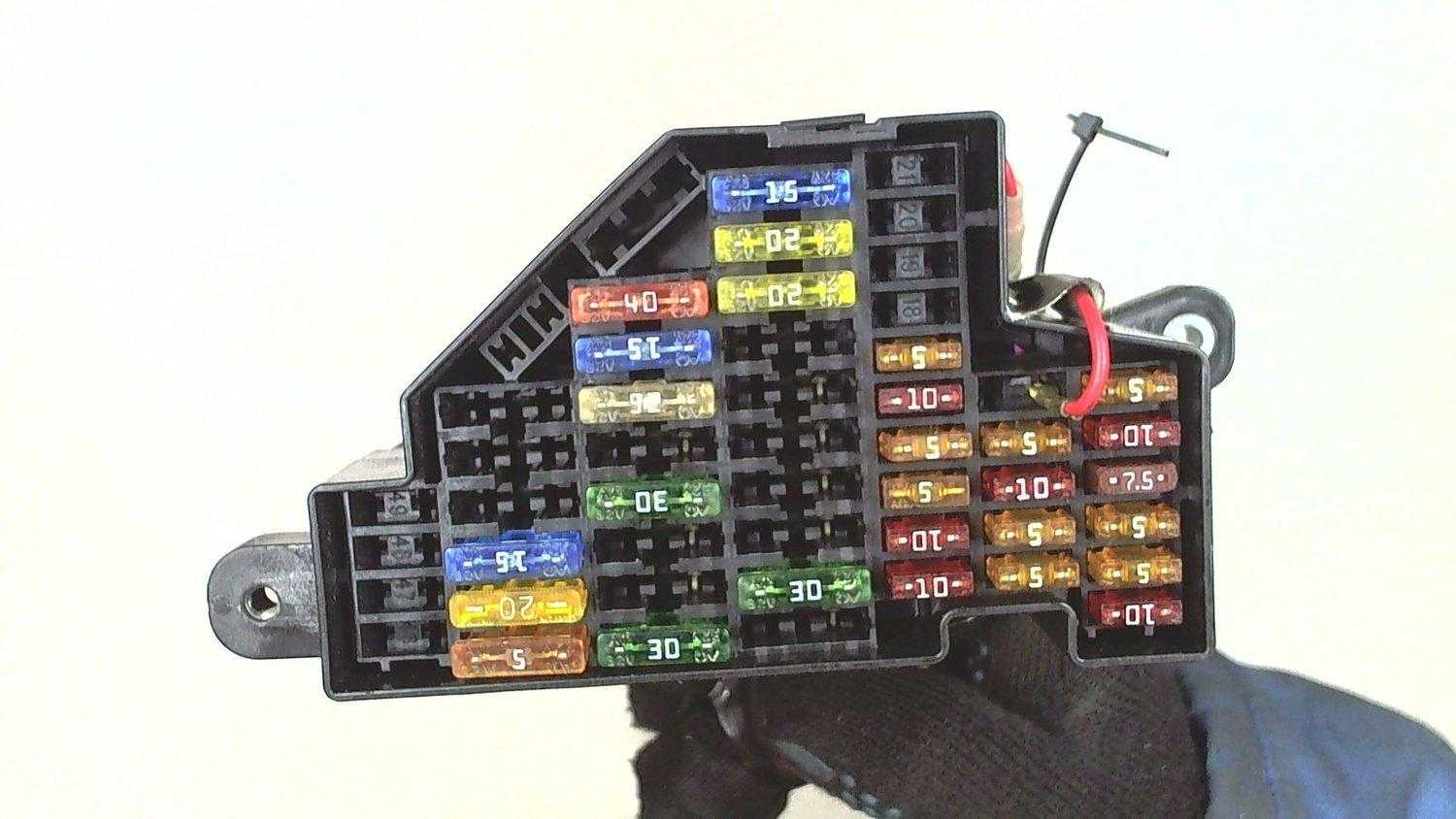

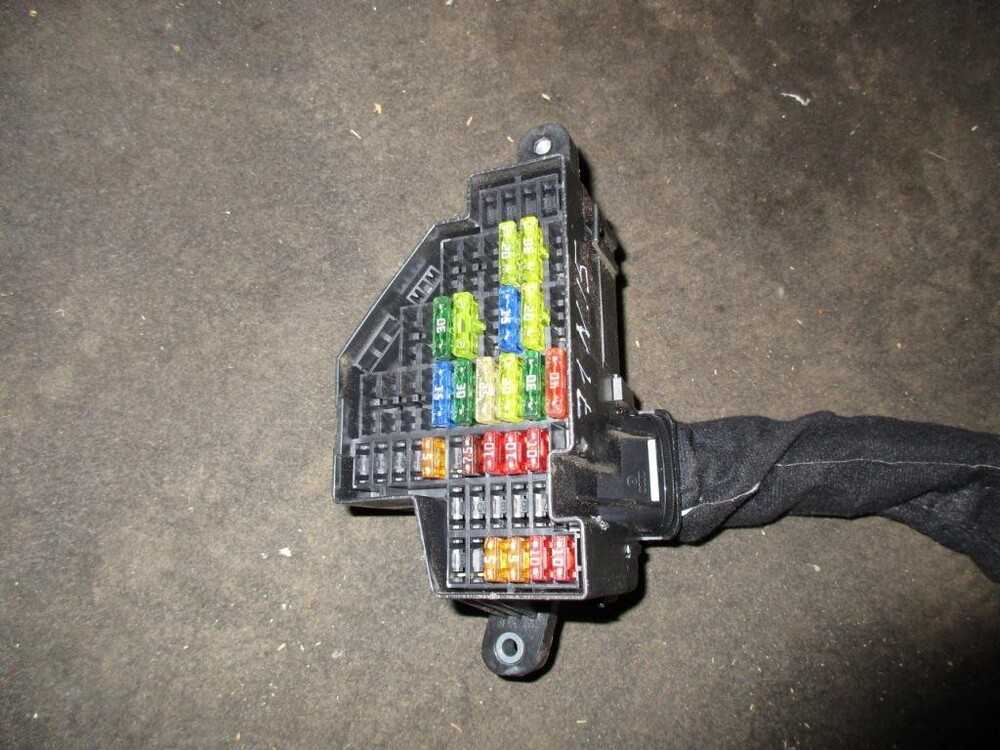

В салоне

1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока3) преодолевая сопротивление фиксаторов, снимите крышку

Предохранители в монтажном блоке, расположенном в салоне автомобиля

Номер Ток, А Защищаемая цепь
1 10 Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке
2 10 Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль
3 5 Блок управления системой пассивной безопасности
4 5 Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки
5 Резерв
6
7
8
9
10
11
12 10 Блок управления стеклоподъемниками
13 10 Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности
14 10 Блок управления системой отопления, кондиционирования и вентиляции
15 20 Блок управления оборудованием кузова
16 Резерв
17 5 Зуммер аварийной сигнализации
18 Резерв
19
20
21
22 20 Воздухонагнетатель
23 30 Клавиши управления стеклоподъемниками передних дверей
24 20 Клавиши управления стеклоподъемниками задних дверей
25 25 Электрообогрев окна двери задка
26 30 Клавиши управления стеклоподъемниками задних дверей
27 15 Бензонасос
28 Резерв
29
30 20 Блок Mechatronik роботизированной коробки передач
31 20 Вакуумный насос тормозной системы
32 30 Розетка для подключения дополнительного оборудования
33 25 Электролюк
34 15 Переключатель регулировки положений поясничного подпора передних сидений
35 10 Блок управления системой электронного регулирования демпфирования
36 20 Насос омывателя фар
37 30 Блок управления обогревом передних сидений
38 Резерв
39
40
41 15 Моторчик стеклоочистителя окна двери задка
42 20 Прикуриватель
43 15 Блок управления системой стабилизации прицепа
44 20
45 15
46 Резерв
47
48
49

Реле в монтажном блоке, расположенном в салоне

Номер Коммутируемая цепь
R1 Реле клеммы «плюс» замка зажигания
R2 Реле звукового сигнала
R3 Реле омывателя блок-фар
R4 Реле разгрузки силовой цепи замка зажигания
R5 Реле электрообогрева окна двери задка
R6 Реле топливного модуля

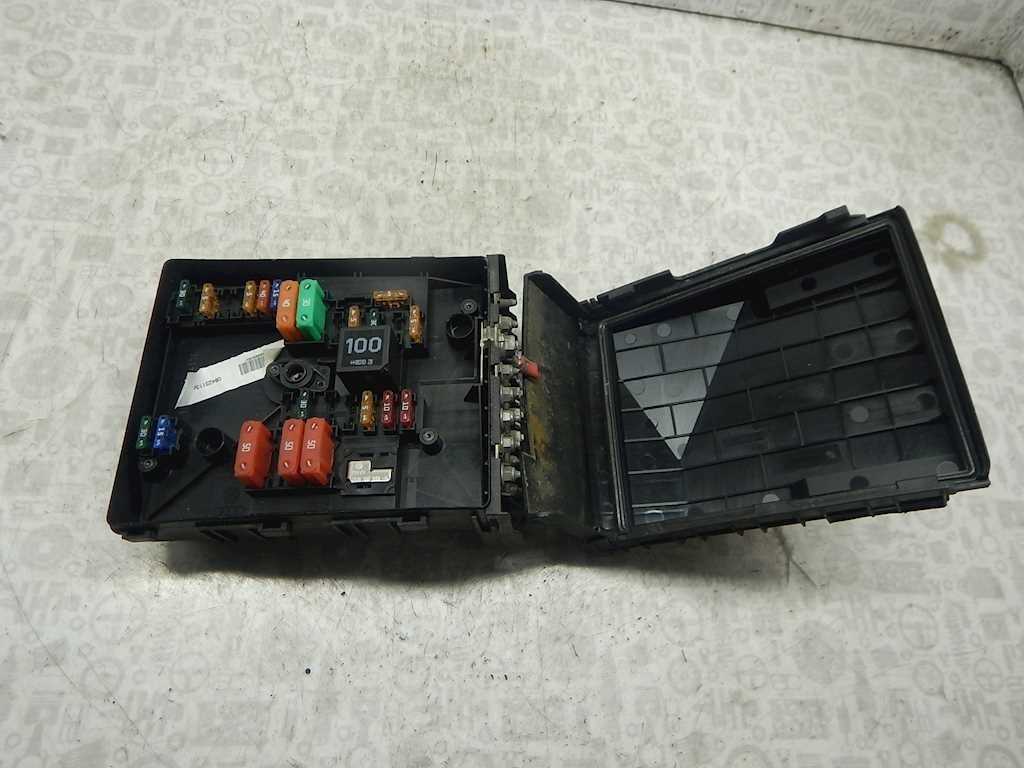

В моторном отсеке

1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.

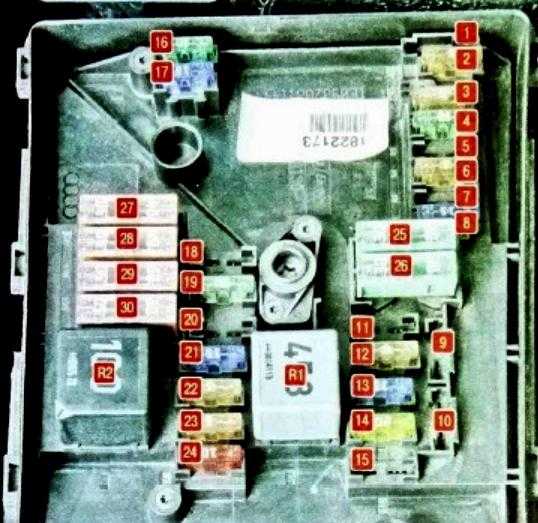

Предохранители и реле в монтажном блоке, расположенном в моторном отсеке

Номер Ток, А Защищаемая цепь
1 30 Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары
2 15 Звуковой сигнал
3 40 Насос подачи воздуха
4 Резерв
5 50 Главный предохранитель
6 50 Реле разгрузки силовой цепи замка зажигания
7 Резерв
8 30 Моторчик стеклоочистителя ветрового окна
9 Лама правого заднего габаритного огня
10 15 Датчик концентрации кислорода
11 5 Выключатель стоп сигнала
12 5 Клапан системы изменения геометрии впуска
13 10 Реле насоса подачи воздуха, форсунки системы питания
14 30 Моторчик стеклоочистителя ветрового окна
15 30 Блок Mechatronik роботизированной коробки передач
16 5 Блок управлением оборудования салона
17 20 Блок управлением ABS
18 15 Блок Mechatronik роботизированной коробки передач
19 5 Комбинация приборов
20 40 Реле клеммы «плюс» замка зажигания
21 15 Головное устройство аудиосистемы
22 40 Блок управления ABS, насос электромодуля
23 30 Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары
24 Резерв
25 5 Диагностический разъем
26 15 ЭБУ
27 20 Бензонасос, катушка зажигания
28 10 Управляющий датчик концентрации кислорода
29 5 Устройство телефонной связи (в вариантном исполнении)
30 10 ЭБУ
R1 Реле насоса подачи воздуха
R2 Реле питания ЭБУ

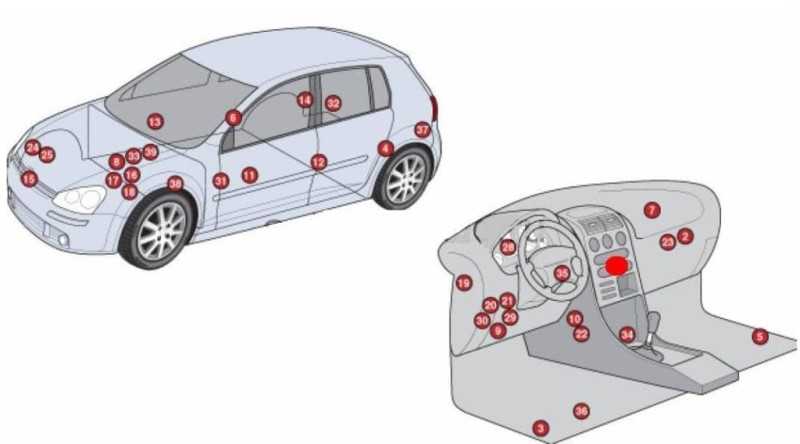

Общее расположение блоков управления

Схема

Обозначение

1 Электронный блок управления кондиционером
2 Блок управления электродвигателем вентилятора кондиционера/ отопителя
3 Боковой датчик удара, со стороны водителя
4 Боковой датчик удара, задний левый
5 Боковой датчик удара, со стороны пассажира
6 Боковой датчик удара, задний правый
7 Датчик наклона автомобиля (противоугонная система)
8 Аккумуляторная батарея
9 Диагностический разъем (DLC)
10 Разъем шины данных
11 Блок управления электро оборудованием двери водителя — в двери
12 Блок управления электро оборудованием левой задней двери
13 Блок управления электро оборудованием двери пассажира- в двери
14 Блок управления электро оборудованием правой задней двери
15 Блок управления электродвигателем вентилятора системы охлаждения — на электродвигателе вентилятора системы охлаждения
16 Блок предохранителей /реле, моторный отсек 1
17 Блок предохранителей /реле, моторный отсек 2
18 Блок предохранителей /реле, моторный отсек 3-под блоком предохранителей /реле в моторном отсеке 1
19 Блок предохранителей /реле, приборная панель 1
20 Блок предохранителей /реле, приборная панель 2
21 Блок предохранителей /реле, приборная панель 3
22 Блок управления корректором фар (модели с ксеноновыми фарами
23 Резистор электродвигателя вентилятора отопителя
24 Звуковой сигнал 1
25 Звуковой сигнал 2
28 Блок управления комбинацией приборов
29 Много функциональный блок управления 1 — в блоке предохранителей/ реле приборной панели 3- функции: Прикуриватель, система поддержания скорости, противотуманные фары, аварийная сигнализация, фары, обогреватель заднего стекла, звуковой сигнал, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, передние габариты, стоп-сигналы, омыватель лобового стекла, очиститель лобового стекла
30 Много функциональный блок управления 2 — функции: Противоугонная система, замок крышки багажника/ задней двери, привод открывания крышки багажника/ задней двери, центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, привод открывания лючка заливной горловины топливного бака, люк
31 Блок контроля датчика NOx- под днищем кузова
32 Блок управления системы парковки — правая часть багажного отделения
33 Блок управления усилителем рулевого управления- над рулевой рейкой
34 Электронный блок управления SRS
35 Блок управления электро оборудованием рулевой колонки
36 Блок управления телефоном — под сиденьем, если установлен
37 Блок управления электрооборудованием прицепа — левая часть багажного отделения
38 Электронный блок управления КПП — за аркой колеса
39 Блок управления стеклоочистителем лобового стекла-на резонаторе системы впуска

Фольксваген гольф 5 (джетта 5) предохранители и реле

Volkswagen Golf 5 го поколения выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно в кузове хетчбэк, как с бензиновыми так и дизельными двигателями. В нашем материале вы найдете описание блоков предохранителей и реле Фольксваген Гольф 5 со схемами и фотографиями. Покажем места расположение всех электронных блоков управления. Отдельно отметим предохранитель отвечающий за прикуриватель. Данный материал так же будет полезен владельцем автомобилей фольксваген джетта 5, т. к. данные модели имеют схожую электрическую схему.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

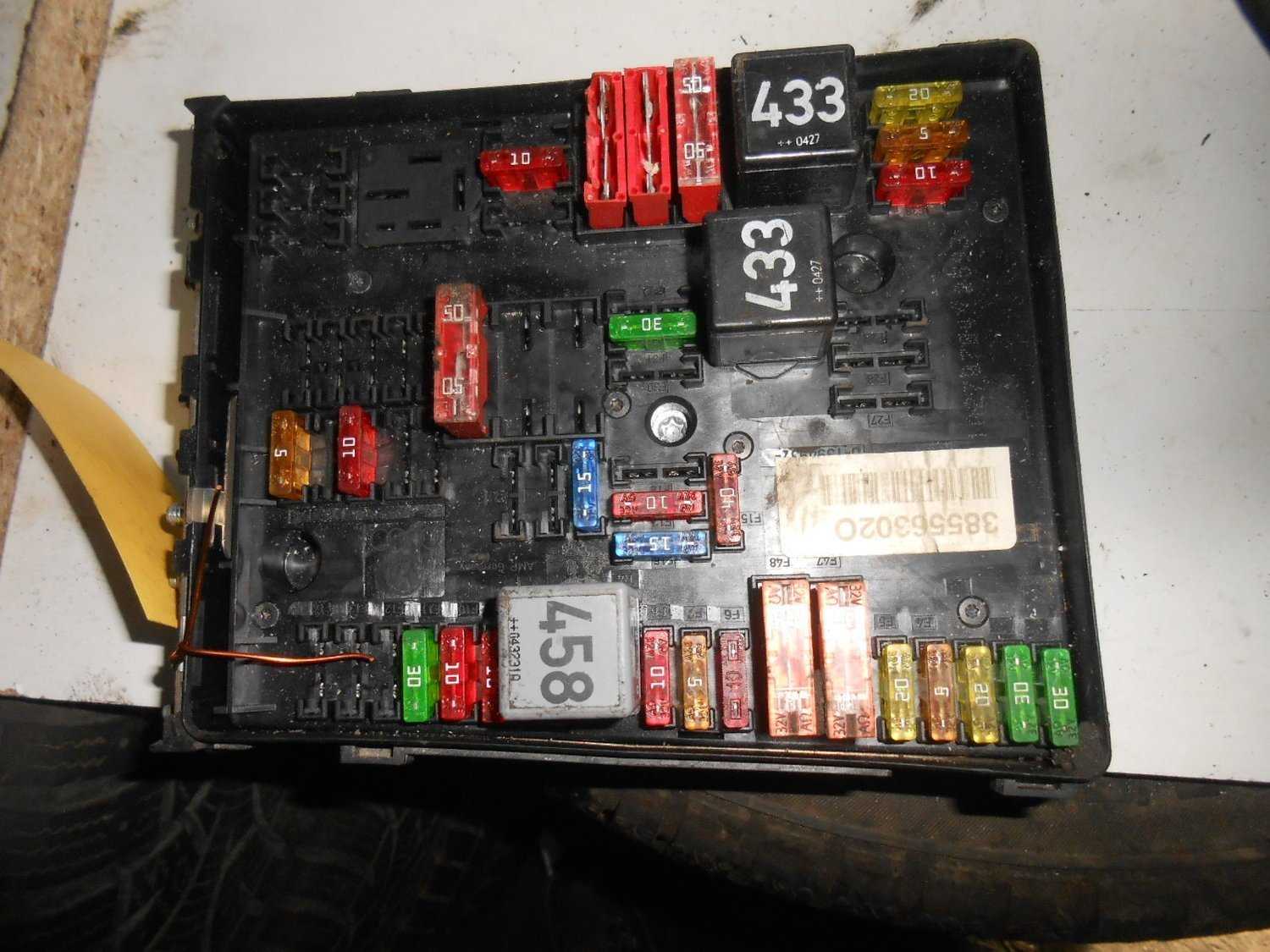

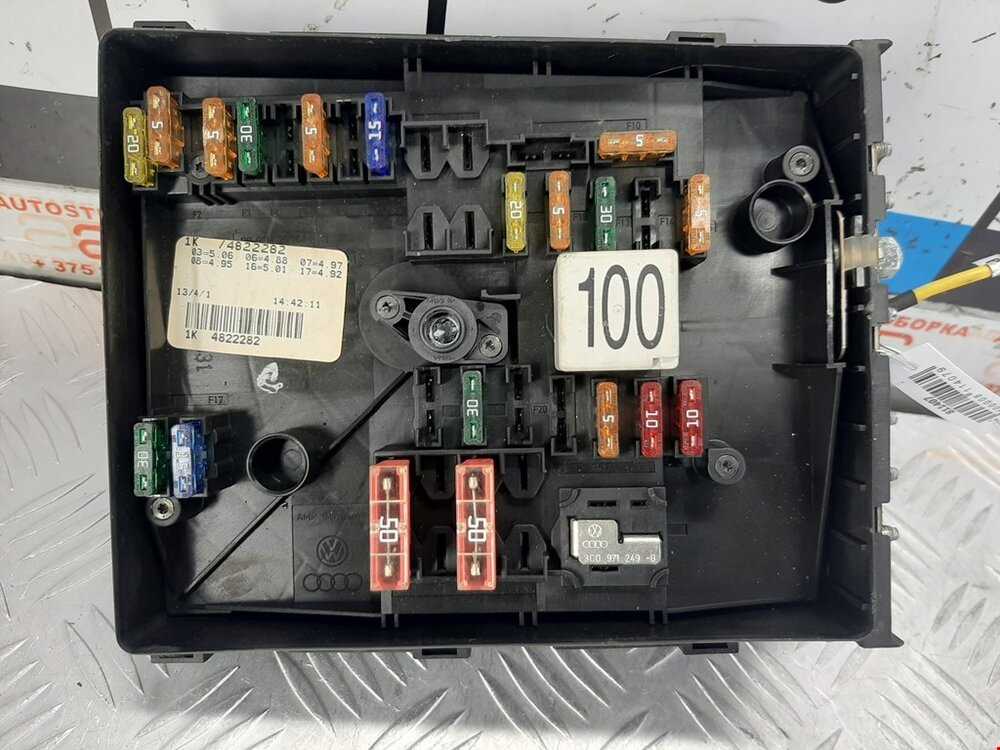

Подкапотный модуль предохранителей

ЭБУ и реле в моторном отсеке имеют шесть релейных разъемов и 37 гнезд для предохранителей. Не все слоты используются, некоторые из них необязательны.

Расположение предохранителей в модуле двигателя.

Защищенная сеть или устройство Номинальное значение, A Цветовая маркировка Номер на диаграмме

Разъем реле R1
Разъем реле R2
Разъем реле R3
Разъем реле R4
Разъем реле R5
Разъем реле R6
Не используется 1
Блок управления ДВС 10,15 Красно синий 2
Реле вентилятора радиатора охлаждения двигателя 5 Коричневый 3
Блок управления ДВС 5, 10, 15 Коричневый, красный, синий 4
Запасной предохранитель 5, 10, 15 Коричневый, красный, синий 5
Запасной предохранитель 5, 10, 15 Коричневый, красный, синий 6
Контроллер ДВС 5 20 Коричневый, желтый 7
Контроллер ДВС 10 Красный восемь
Регулятор накаливания свечей накаливания дизельных двигателей внутреннего сгорания, реле топливного насоса 5,15 Коричневый, синий девять
Выключатель стоп-сигнала, датчик скорости 5 Коричневый 10
Не используется одиннадцать
Дополнительный насос охлаждающей жидкости двигателя 5 20 Коричневый, желтый 12
Насос охлаждающей жидкости главного двигателя 5 Коричневый 13
Блок управления запуском двигателя 5 Коричневый 14
Бортовой регулятор напряжения тридцать Зеленый 15
Система контроля тяги ESP, система ABS тридцать Зеленый 16
Автоматическая коробка передач тридцать Зеленый 17
Механическая коробка передач ветры Желтый 18
Коммутатор встроенного сетевого контроллера 1 19
Реле переднего стеклоочистителя, +12 В для омывателя лобового стекла тридцать Зеленый ветры
Электродвигатель впускного коллектора 50 Красный 21 год
Не используется 22
Система контроля тяги ESP, система ABS 40 Зеленый 23
Контроллер питания и подключения прицепа 50 Красный 24
Система зажигания от сети, бензиновые двигатели внутреннего сгорания 50 Красный 25
Свечи накаливания, дизельные двигатели внутреннего сгорания 60 26 год
Дополнительный вентилятор радиатора охлаждения двигателя 60 27
ЭБУ, главный контроллер двигателя 40 Зеленый 28 год
ЭБУ, главный контроллер двигателя 40 Зеленый 29
Дополнительные электрические цепи на борту 50 Красный тридцать
OEM аудиоусилитель тридцать Зеленый 31 год
Дополнительный подогрев охлаждающей жидкости Webasto 40 Зеленый 32
Не используется 33
Защита генератора 200 34
Не используется 35 год
Рулевая колонка с электроусилителем 80 36
Запасной предохранитель 80 37

Назначение реле

  1. Реле насоса вторичного воздуха
  2. Реле насоса охлаждающей жидкости
  3. Реле подачи воздуха, реле электропитания клеммы 30
  4. Реле свечей накаливания

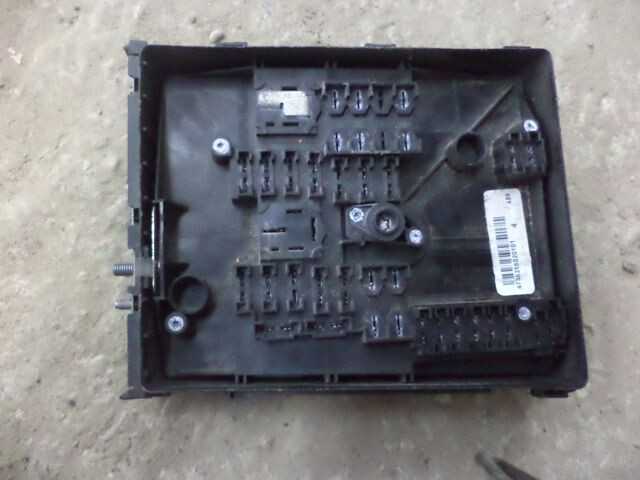

Отдел плавких вставок

Сбоку на установке расположены предохранители повышенной мощности в виде плавких вставок.

Схема

Обозначение

  • 508 – резьбовое соединение (30) на коммутационном блоке
  • SA1 – Генератор 200А
  • SA2 —
  • SA3 – 80A Рулевое управление
  • СА4 – 80А Салон, кл. 30, предохранители блока питания

Предохранитель омывателя фар

Омыватель фар – чрезвычайно полезное устройство, особенно когда речь идет о вождении ночью или путешествии по дождю и грязи. Не волнуйтесь в такую ​​плохую погоду, потому что омыватель фар гарантирует поток света.

Свет от фар должен быть четким и ярким. Однако из-за омывания фар расход жидкости может увеличиться. Многие водители отключают предохранитель оптической стиральной машины при первых морозах, чтобы под воздействием соблазна не включить прибор.

Но и это устройство может выйти из строя. Не забывайте, что омыватель фар также отвечает за свой защитный элемент. При выходе из строя омывателя фар проверьте защитный элемент и при необходимости замените его.

Блок в салоне

Он находится в левом торце приборной панели.


На оборотной стороне закрывающей его крышки закреплен пинцет для замены перегоревших элементов.

Номер предохранителя Номнал, А Назначение предохранителей
1 10 Диагностический разъем
2 10 ЭБУ двигателем
3 5 Модуль подушек безопасности
4 5 Датчик уровня и температуры масла, фонарь света заднего хода, электропривод боковых сопел отопителя, сигнализатор системы ESP
5 5 Электрокорректор правой блок-фары
6 5 Электрокорректор левой блок-фары
7-11 Резерв
12 10 Модуль управления стеклоподъемниками передних дверей
13 10 Диагностический разъем, датчик дождя/света
14 10 Стоп-сигнал, АКП, ABS, система климат-контроля
15 7.5 Модуль управления освещением салона
16 Резерв
17 5 Датчик наклона автомобиля
18 Резерв
19 5 ЭБУ
20 Резерв
21 ~ Тоже
22 40 Система кондиционирования
23 30 Стеклоподъемники дверей
24 20 Блок централизованного управления замками дверей (задние двери)
25 25 Обогрев заднего стекла
26 30 Стеклоподъемники задних дверей
27 15 Реле топливного насоса
28 25 Специальный диагностический разъем
29 Резерв
30 20 Модуль управления АКП
31 20 Электропривод вакуумного насоса тормозной системы
32 30 Преобразователь напряжения 12-230 В
33 25 Электролюк
34 15 Электропривод регулировки передних сидений
35 Резерв
36 20 Омыватель фар
37 30 Обогрев передних сидений
38 20 Система централизованного управления замками дверей, реле звуковых сигналов
39 Резерв
40 40 Система кондиционирования
41 20 Стеклоомыватель
42 20 Прикуриватели, подсветка прикуривателей
43 15 Колодка подключения электрооборудования прицепа
44 20 Тоже
45 15
46-49 _ Резерв

Замена предохранителей на Поло седан

Какую бы деталь из БП не пришлось снимать, руководство по выполнению этой работы одинаковое. Замена предохранителей на Поло седан происходит в несколько этапов:

  1. Под капотом снимается минусовая клемма.
  2. Оттените крышку под рулевым колесом. В случае, когда предохранитель расположен с торца торпеды, крышка БП поддевается отверткой.
  3. Извлечение проводится при помощи специальных щипчиков. Если необходимо провести замену реле, это можно сделать руками. Воспользуйтесь схемой, расположенной на обороте накладки блока. Если определить сгоревший предохранитель все равно трудно, необходимо осмотреть все контакты. Тот, у которого оборвалась плавкая нитка, и явно обгорел корпус, следует снять. Вместо него монтируется новый, полностью соответствующий его параметрам.
  4. Когда замена проведена, осталось только закрыть крышку и поставить аккумуляторную клемму.

Краткая инструкция по доступу к деталям, их снятию и замене

Для установки нового предохранителя на Джетте 5-го поколения необходимо найти место установки перемычки (например, в инструкции к автомобилю), а затем выключить зажигание.

После снятия крышки с коробки достаточно вытянуть перегоревшую вставку пинцетом. Реле извлекают без использования инструмента. Допускается установка деталей, соответствующих заводским требованиям, в противном случае электрическая сеть будет нерабочей либо произойдет возгорание изоляции.

При ремонте следует учесть, что любой электрический прибор может иметь дублированную защиту. Например, контроллер двигателя оснащен вставками, расположенными в моторном отсеке и салоне автомобиля.

Не работает прикуриватель Volkswagen Jetta V (Фольксваген Джетта 5)

В зависимости от года выпуска и комплектации легкового автомобиля Volkswagen Jetta V (Фольксваген Джетта 5), число установленных прикуривателей может варьироваться от одного до двух. Один, из них, располагается в салоне на передней консоли, а второй в багажнике, но задний прикуриватель используют не по его прямому назначению, а в качестве розетки.

Обычно выход прикуривателя из строя происходит в результате короткого замыкания в гнезде прикуривателя. Причины, короткого замыкания, могут быть самыми разнообразными, начиная от подсоединения в гнездо прикуривателя штекеров меньшего диаметра от различного дополнительного оборудования, до падения в это гнездо монет, скрепок или каких-нибудь винтиков. В результате короткого замыкания перегорает предохранитель, защищающий эту электрическую цепь.

Располагается он в блоке предохранителей, который установлен с левой стороны в районе ног водителя. А вот номер и место его расположения, будет зависеть от года выпуска автомобиля Фольксваген Джетта 5. Например, в 2005 году, до октября месяца, их ставили в пин №28, а сила тока, на которую он был рассчитан, составляла 20 ампер. С ноября, этого же года, этот же предохранитель, но уже 25-ти амперный, стали ставить в пин №24. На более поздних выпусках пятой Джетты (с октября 2006 года), пятнадцати амперный предохранитель прикуривателя переместился в пин №42. Он же, защищает ещё и электрическую цепь электродвигателя насоса омывателя лобового стекла.

Если, после замены перегоревшего предохранителя, прикуриватель так и не заработал, то придётся замерить напряжение на его клеммах, которое должно равняться 12-ти вольтам. При наличии напряжения на клеммах предохранителя, переходим к гнезду прикуривателя. Здесь необходимо будет вначале прозвонить боковой контакт гнезда прикуривателя, который идёт на «массу» автомобиля. А если и не является причиной отказа прикуривателя, тогда придётся прозвонить цепь от предохранителя прикуривателя, до центрального контакта в гнезде прикуривателя.

Бывают случаи, когда после замены перегоревшего предохранителя прикуривателя, после включения зажигания новый предохранитель тут же снова перегорает. Скорее всего, это происходит из-за того, что усики центрального контакта разогнуло так, что они стали соприкасаться с боковым контактом и пока Вы не отогнёте, предохранители будут перегорать.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
