Volkswagen passat b4 - предохранители и реле

Инструкция по снятию и замене

В принципе, в этом нет ничего сложного. Такой процесс под силу выполнить своими силами даже начинающему и неопытному автомобилисту.

Итак, каков процесс замены:

В первую очередь следует отключить АКБ, поскольку все работы должны производиться при отсутствии напряжения на БП.
Затем учитывая, какое оборудование у вас перестало работать и сверившись с мануалом по эксплуатации, а также материалом, предоставленным нами, начинаете искать проблему. Если в вашем авто установлен один БП, то проблема решается гораздо легче, но если их несколько, как в случае с B6 или B7, то придется немного попотеть. Но и в этом нет ничего страшного, поскольку любая деталь без проблем ищется, особенно, если у вас на руках есть такой полезный материал.
Найдя выгоревший компонент, следует его демонтировать. Это также делается без особого труда, при помощи пинцета или руками. Вышедший из строя компонент меняется на новый, крышка закрывается и включается АКБ.

Извините, в настоящее время нет доступных опросов.

Где расположены предохранители и реле на Passat B4

Предохранители «Фольксвагена Пассат Б4» в кузове седан или универсал находятся в едином блоке с реле и располагаются снизу приборной панели со стороны водителя. Требуется открыть, а затем снять полки снизу ее лицевой части, чтобы обеспечить доступ к этому блоку. Для этого нужно открутить фиксаторы, а в более поздних модификациях — снять крышку.

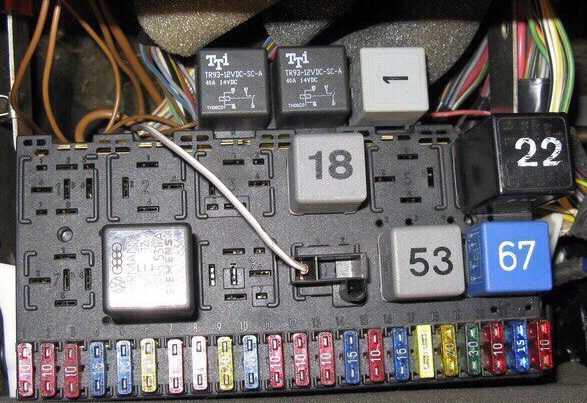

Открытый блок имеет такой вид:

Блок предохранителей и реле «Пассата Б4». Источник фото: https://vsepredohraniteli.ru/volkswagen/passatb4.html

В верхней части расположены реле, а в нижней — колодки на VW Passat B4: разноцветные предохранители, рассчитанные на разные токи. Все они пронумерованы, что облегчает их замену.

Где находятся предохранители

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
Блок С (SC) ― со стороны водителя.
Блок D (SD) ― со стороны пассажира.

Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:

моторный отсек;
блок управления напряжения;
в салоне слева под торпедо.

Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.

Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

I	Реле звукового сигнала
II	Промежуточное реле контакта Х
III	Реле стеклоочистителей
IV	Реле топливного насоса Реле свечей накаливания
V	Свободное
VI	Свободное
A	Предохранитель
B	Предохранитель

Расшифровка Z

1	Реле вентилятора радиатора (Кондиционер)
2	Реле муфты сцепления
3	Реле магнитной муфты (Кондиционер)
4	Реле кондиционера
5	Реле топливного насоса на дизельных двигателях
6	Реле внешнего освещения Оборудование такси
7	Реле фар
8	Реле свечей накаливания
9	Свободное
10	Реле противотуманных фар
11	Реле средств связи
12	Реле стартера
13	Реле блокировки стартера

Карты и схемы Кисловодска

Выше представлена подробная карта Кисловодска с улицами и номерами домов. Воспользуйтесь меню слева для того, чтобы отметить необходимые объекты на карте, например, санатории Кисловодска. Уменьшайте масштаб карты, чтобы посмотреть, где находится Кисловодск на карте России. Перейдите в режим «Спутник», чтобы увидеть спутниковую карту Кисловодска. Ниже добавлена карта парка Кисловодска, карта маршрутов общественного транспорта и карта дорог. Яндек и Гугл карты Кисловодска находятся в списке популярных карт. Для скачивания доступны мобильные приложения с офлайн-картами.

Схемы и карты общественного транспорта

Карта маршрутов общественного транспорта Кисловодска от Wikiroutes Автобусы, маршрутки, электрички, канатная дорога

Карта Кисловодска с остановками транспорта от Here Транспорт поблизости, планирование маршрута

Карты для смартфонов (iOS, Android)

Wikiroutes для Android Поиск маршрутов на карте

Wikiroutes для iOS Поиск маршрутов на карте

2ГИС для Andriod Справочник, навигатор, офлайн-карты

2ГИС для iOS Справочник, навигатор, офлайн-карты

Яндекс.Карты для Andriod Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Карты для iOS Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Транспорт для Andriod Движение общественного транспорта, остановки, построение маршрута

Яндекс.Транспорт для iOS Движение общественного транспорта, остановки, построение маршрута

Другие карты и схемы

Карта Кисловодска с санаториями от Bing

Карта Кисловодска с достопримечательностями от Sygic Maps Рестораны, парки, санатории, смотровые площадки и многое другое

Cкачать в формате JPG

Карта осадков в Кисловодске от Windy Температура воздуха, ветер

Достопримечательности Кисловодска на карте от Lonely Planet Курортный парк, музеи, галереи, фонтаны

Блок предохранителей и реле Volkswagen Passat B3 B4

Доступ к предохранителям и реле открывается после снятия полки с нижней части лицевой панели. На поздних моделях доступ открывается после снятия крышки. Главные предохранители расположены под реле. Предохранители пронумерованы, а на полке или на крышке имеется перечень цепей, которые эти предохранители защищают. На некоторых моделях имеются дополнительные предохранители и реле, которые расположены над основными.

Автомобили 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска

Где находится монтажный блок реле и предохранителей. Блок расположен в нижней части панели приборов со стороны водителя.

Доступ к блоку возможен после отвинчивания фиксаторов и снятия лотка

Блок предохранителей имеет нумерацию.

На обратной стороне лотка указана расшифровка реле и предохранителей.

Реле снимаются простым вытягиванием, а устанавливаются вдавливанием. На некоторых реле, размещенных за панелью приборов, перед их снятием, необходимо снять две пластиковых скобы. Блок предохранителей и реле снимается после сжатия крепежных скоб с двух сторон блока. Скобы можно переместить вперед и извлечь реле из контактов блока. Снимите блок предохранителей и реле, вынимая с помощью рычага из держателей, чтобы ослабить групповые контакты в отверстиях держателя.

При установке убедитесь, что фиксаторы устройства четко зафиксировались.

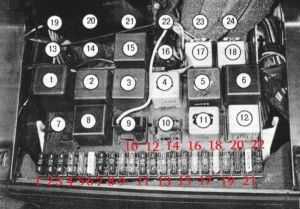

Монтажный блок реле и предохранителей Passat B3-B4 расположенный в салоне

Обозначение предохранителей

Источник статьи: http://avtoblokrele.ru/volkswagen/blok-predohranitelej-i-rele-volkswagen-passat-b3-b4.html

Предохранители и реле Volkswagen Passat (B3), 1988 — 1993

Чтобы снять реле, нужно просто его вытянуть, а чтобы установить обратно — просто вдавить в нужную ячейку. Чтобы вытащить некоторые реле за приборной панелью, нужно снять две пластиковые скобы.

Для снятия самого блока реле и предохранителей, необходимо сжать крепежные распиновка блока предохранителей пассат б3 с обеих сторон этого блока.

Также скобы можно передвинуть вперед и вытащить из контактов любое реле. А вот чтобы легче было снять распиновка блока предохранителей пассат б3, можно его вытащить при помощи рычага с держателями, это ослабит групповые контакты отверстий держателя.

Предохранитель включения вертушки радиатора на низкой скорости находится на позиции За высокую скорость вращения отвечает плавкая вставка Реле выведены на крылья автомобиля. На авто с года предохранитель клаксона устанавливается на позиции Релюшка смонтирована под номером Штатное обозначение релейки — За работу отопителя отвечает предохранитель 6 салонного блока.

В комплектации без кондиционера, релюшка силовой магистрали монтируется под приборкой.

Распиновка предохранителей «Пассата Б4»

Несмотря на то, что некоторые гнезда реле в «Пассате Б4» могут быть не задействованы, общая схема распиновки включает в себя все предохраняющие устройства. На некоторых модификациях над основным блоком предохранителей VW Passat B4 располагаются дополнительные реле. В этом случае общая схема выглядит таким образом:

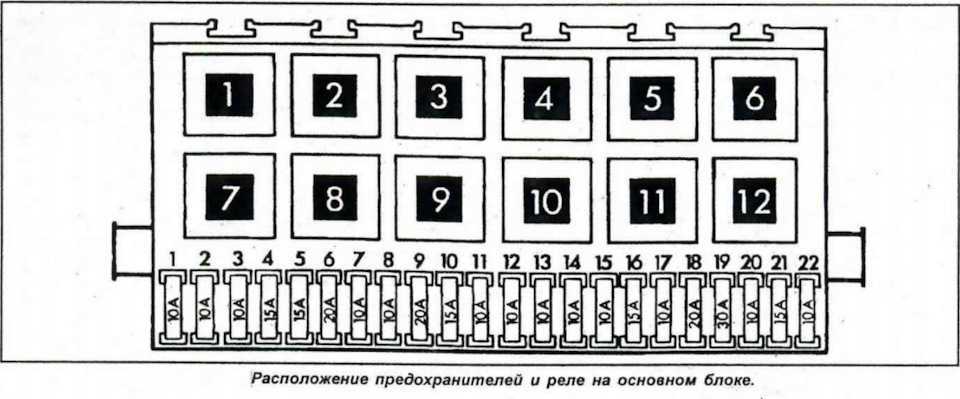

Общая схема блока «Пассата Б3» и «Б4». Источник фото: https://oborudow.ru/salon/blok-predohranitelei-vw-passat-b3-raspinovka-blok-predohranitelei/

Распиновка предохранителей приведена в таблице:

Распиновка предохранителей. Часть 1

Распиновка предохранителей. Часть 2

Распиновка предохранителей. Часть 3

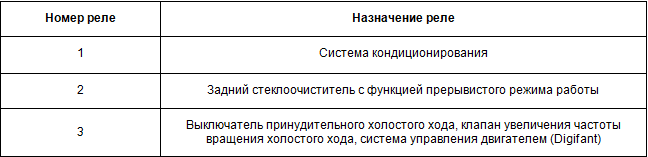

Таблица распиновки реле:

Таблица распиновки реле. Часть 1

Таблица распиновки реле. Часть 2

Таблица распиновки реле. Часть 3

В зависимости от года выпуска и комплектации конкретного автомобиля, количество реле на «Пассате Б4» может меняться. Но схемы — принципиальная и нумерации — остаются общими для всех модификаций этого автомобиля.

15.7. Блок предохранителей и реле

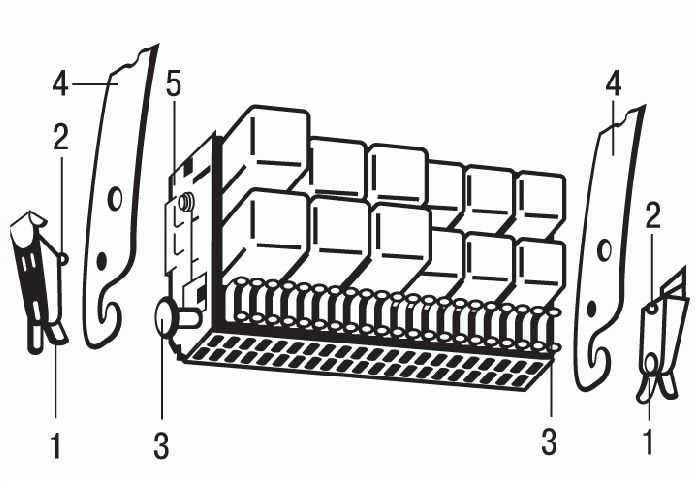

Рис. 15.20. Блок предохранителей и реле: 1 – держатели; 2 – фиксирующий штифт; 3 – фиксаторы; 4 – фиксирующие штифты; 5 – установочный элемент

Блок предохранителей и реле (монтажный блок) расположен в нижней части панели приборов со стороны водителя (рис. 15.20). Доступ к блоку возможен после отвинчивания фиксатора и снятия лотка.

Рис. 15.21. Последовательность нумерации предохранителей

Предохранители имеют нумерацию (рис. 15.21), а цепи, которые они защищают, указаны на обратной стороне лотка. Номинация разъемов монтажного блока приведена в табл. 15.2.

Для защиты электрических цепей используются предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом. Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать по очереди для того, чтобы по перегоранию предохранителя определить неисправную цепь.
При замене перегоревшего плавкого предохранителя, устанавливайте предохранитель только на предохранитель с идентичной характеристикой. Для замены предохранителей за панелью имеется пластиковый пинцет.
Реле снимаются простым вытягиванием, а устанавливаются вдавливанием. На некоторых реле, размещенных за панелью приборов, перед их снятием, необходимо снять две пластиковых скобы. Блок предохранителей и реле снимается после сжатия крепежных скоб с двух сторон блока. Скобы можно переместить вперед и извлечь реле из контактов блока. Снимите блок предохранителей и реле, вынимая с помощью рычага из держателей, чтобы ослабить групповые контакты в отверстиях держателя.

Рис. 15.22. Снятие разъема: 1 – фиксатор

Для отсоединения жгута проводов контактного разъема от задней части блока предохранителей и реле, отведите фиксаторы приблизительно на 5 мм в направлении, указанном стрелкой (рис. 15.22), или нажмите закрепляющий выступ многовыводного разъема (рис. 15.23).

Рис. 15.23. Закрепляющий выступ разъема

При установке убедитесь, что фиксаторы устройства четко зафиксировались.

Manual.CountryAuto.ru :: Volkswagen :: Passat B3 B4 :: Блок предохранителей и реле

15.7. Блок предохранителей и реле

Рис. 15.21. Последовательность нумерации предохранителей

Предохранители имеют нумерацию (рис. 15.21), а цепи, которые они защищают, указаны на обратной стороне лотка. Номинация разъемов монтажного блока приведена в табл. 15.2. Для защиты электрических цепей используются предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом. Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать по очереди для того, чтобы по перегоранию предохранителя определить неисправную цепь.

При замене перегоревшего плавкого предохранителя, устанавливайте предохранитель только на предохранитель с идентичной характеристикой. Для замены предохранителей за панелью имеется пластиковый пинцет.

Рис. 15.22. Снятие разъема: 1 – фиксатор

Рис. 15.23. Закрепляющий выступ разъема

При установке убедитесь, что фиксаторы устройства четко зафиксировались.
