Какой предохранитель идёт на прикуриватель?
Намеком, что перегорел именно защитный элемент, будет выход из строя ряда смежных приборов. Предохранитель прикуривателя на многих моделях отвечает также за сигнал, габаритный свет или вентилятор отопителя. Если вышли из строя несколько устройств, то надо менять защитный элемент.
Определить, какой именно предохранитель отвечает за прикуриватель, поможет руководство по эксплуатации или задняя крышка монтажного блока. Здесь нанесены пиктограммы, а также номинал элемента
Важно купить и установить предохранитель, рассчитанный на указанную силу тока. В противном случае велик риск возникновения короткого замыкания, оплавление изоляции проводов, а также пожара
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке

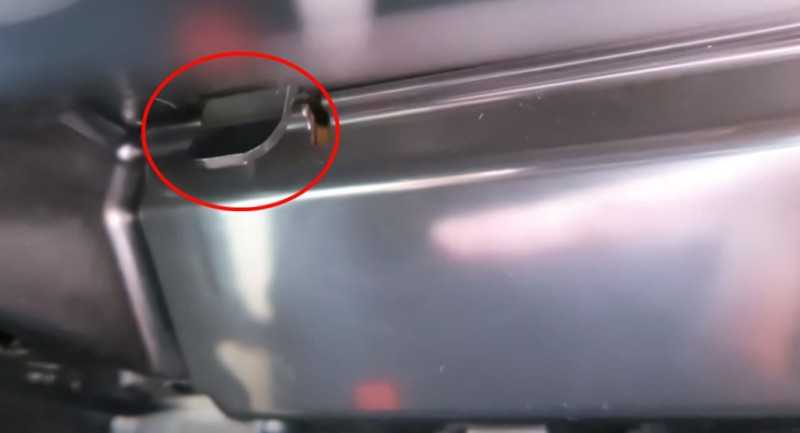

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото — схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Основной блок предохранителей в салоне bmw e53
В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой. Что бы получить к нему доступ, надо открыть бардачок.
Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).
Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд — запасные элементы.
На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.
Общая схема расположения
Таблица с описанием
p, blockquote 13,0,0,0,0 —>
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
p, blockquote 15,0,0,0,0 —>
Как видно из фотографии, сверху данного блока располагаются реле и дополнительные предохранители. Вот общая схема.
Расшифровка
p, blockquote 18,0,0,0,0 —>
| 1 | Реле подкачивающего топливного насоса — Дизель |
| 2 | — |
| 3 | блок управления освещением салона |
| 4 | Реле звукового сигнала |
| F103 | — |
| F104 | (10А) Свечи накаливания |
| F105 | (80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02) |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением |
Блок предохранителей №1 (за бардачком)
Расположение предохранителей может быть разным!
| № | АН | Составная часть |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 5А | рог |
| F6 | 5А | Лампа для косметического зеркала |
| F7 | 5А | Аудиоустройство/навигационная система/телефонная система, аудиосистема (после 05.09) |
| F8 | – | – |
| F9 | 5А | Переключатель положения педали тормоза (BPP), переключатель положения педали сцепления (CPP), переключатель фар, многофункциональный блок управления, блок управления функциями рулевой колонки |
| F10 | 5А | Контрольно-измерительный модуль |
| F11 | 5А | Модуль управления дополнительной системой пассивной безопасности (SRS) |
| F12 | 7,5 А | Мультипереключатель в сборе с центральной консолью |
| F13 | – | – |
| F14 | 5А | Модуль управления иммобилайзером |
| F15 | 5А | Датчик света, датчик дождя, стеклоочиститель/очиститель заднего стекла |
| F16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | 5А | Модуль управления двигателем (ECM) — дизель |
| F23 | 5А | Модуль управления световым лучом |
| F24 | 5А | Внутреннее зеркало заднего вида, модуль управления парковкой |
| F25 | 5А | Пассажирские зеркала, подогрев форсунок стеклоомывателя (до 03/04) |
| F26 | 5А | Прикуриватель, модуль управления раздаточной коробкой |
| F27 | 10А | Переключатель положения заднего хода, реле света заднего хода |
| F28 | 5А | Система кондиционирования/отопления, реле обогрева заднего стекла |
| F29 | 5А | Модуль управления двигателем (ECM), реле катушки зажигания |
| Ф30 | 7,5 А | Разъем канала передачи данных (DLC), датчик уровня моторного масла, подогреватель топлива (дизель), модуль управления коробкой передач (TCM) |
| F31 | 5А | Модуль управления дверью, водитель |
| F32 | 5А | Смена освещения (до 09.06) |
| F33 | 5А | Мультипереключатель в сборе с центральной консолью |
| F34 | 5А | Блок управления датчиками, блок управления топливным насосом |
| Ф35 | 40А | Блок управления ABS с DSC |
| Ф36 | 60А | Реле насоса подогревателя топлива, впрыск вторичного воздуха (AIR) |
| F37 | 60А | Двигатель вентилятора охлаждения двигателя |
| F38 | 15А | Реле противотуманных фар |
| F39 | 5А | Модуль управления телефоном, модуль интерфейса телефонной системы, антенна телефонной системы (до 09/05) |
| F40 | 5А | Датчик положения руля, индикатор переключения |
| F41 | 30А | Аудиоустройство, усилитель аудиоблока |
| F42 | 10А | Аудио/навигационная система, CD-чейнджер, многофункциональный дисплей, ТВ-тюнер |
| F43 | 5А | Разъем данных (DLC), модуль управления приборами |
| F44 | 20 А | Домкрат |
| F45 | 20 А | Прерывистый дворник (задний) |
| F46 | 20 А | Модуль управления люком |
| F47 | 20 А | Прикуриватель, дополнительная розетка |
| F48 | 30А | Многофункциональный модуль управления |
| F49 | 5А | Воздушный модуль, многофункциональный модуль управления |
| F50 | 40А | Двигатель обогревателя/вентилятора |
| F51 | 30А | Реле насоса омывателя фар |
| F52 | 30А | Многофункциональный модуль управления |
| F53 | 25А | Блок управления ABS с DSC |
| F54 | 20 А | Блок управления топливным насосом, реле топливного насоса |
| F55 | 15А | Реле звукового сигнала |
| F56 | 5А | Модуль управления коробкой передач (TCM) (до 07.03) |
| F57 | 7,5 А | Модуль управления дверью, водитель, потенциометр памяти зеркал, переключатель стеклоподъемника |
| F58 | 7,5 А | Модуль управления фарами (до 07.03) |
| F59 | 30А | Реле двигателя стеклоочистителя |
| F60 | 25А | Многофункциональный модуль управления |
| F61 | 30А | Центральный переключатель в сборе |
| F62 | 7,5 А | Обогреватель |
| F63 | 7,5 А | Реле муфты компрессора кондиционера |
| F64 | – | – |
| F65 | 30А | Модуль управления сиденьем водителя, переключатель поясничного насоса сиденья водителя (до 07/03) |
| F66 | 10А | Замок зажигания |
| F67 | 5А | Сигнализация с датчиком градиента, клаксонная сигнализация, автомобильная сигнализация, датчик движения, иммобилайзер, внутреннее зеркало заднего вида |
| F68 | 30А | Реле обогрева заднего стекла |
| F69 | 5А | Модуль управления усилителем руля, модуль контроля давления в шинах |
| F70 | 30А | Модуль управления пассажирского сиденья, переключатель поясничного насоса пассажирского сиденья (до 07/03) |
| F71 | 30А | Многофункциональный модуль управления |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.
Видео помощь по поиску нужного предохранителя
Расположение монтажного блока и номер защитного элемента разное на всех моделях. Найти, где находится предохранитель, отвечающий за прикуриватель, поможет видео. Ниже представлена таблица с распространенными авто и информацией, где располагается монтажный блок.
| Модель | Расположение блока | Номер предохранителя |
| Калина | Монтажный блок слева от рулевой колонки, за панелью управления головным светом. | F20 (15A) |
| Приора | Блок слева снизу. Расположен у левой ноги водителя. Для доступа к блоку необходимо повернуть три фиксатора 90 градусов. | F13 (15A) |
| Нива | Блок за декоративной крышкой. Расположен возле двери водителя. Для доступа к блоку откручиваем два шурупа, а затем сдвигаем крышку вверх. | F6 (15A) |
| Фокус | Блок под вещевым ящиком. Необходимо потянуть вниз два фиксатора и снять защитный кожух. | F38 (20A) |
| Королла | Блок за декоративной накладкой, под приборной панелью. | F23 (15A) |
БП старого типа
Чтобы вы могли быть ознакомлены как с БП старого, так и нового образца, рассмотрим электрическую схему и назначение каждой отдельной коробки.
Устройство старого типа для ВАЗ 2108
Предназначение предохранителей в блоке старого типа
Также необходимо рассказать нашим читателям и о назначении реле.
| Номер | Предназначение |
| 1 | Обеспечивает работоспособность компонента, предназначенных для очистки передних фар. |
| 2 | Данный компонент предназначен для обеспечения функциональности моторчика для очистки заднего стекла. |
| 3 | Этот ПП предназначен для защиты от поломки лампочек фар поворотников и аварийной сигнализации. |
| 4 | Реле обеспечивает функционирование двигатель дворников для ветрового стекла. |
| 5 | При помощи этого разъема для реле можно определить работоспособность лампы дальнего или ближнего света, лампочки салона. Для этого нужно только подключить лампу к гнезду. |
| 6 | Данное реле обеспечивает функционирование обогревателя стекла заднего вида. |
| 8 | Обеспечивает функционирование лампочек дальнего света. |
| 9 | Отвечает за работоспособность фонарей ближнего света. |
| 11 | Отвечает за функционирование вентилятора системы охлаждения. |
| 12 | Рулевой гудок. |
Блок нового типа
Ниже рассмотрим электросхему и предназначение элементов БП нового образца.
Схема компонентов БП нового образца
Также рассмотрим назначение каждого компонента БП.
Предназначение предохранителей в блоке нового типа
Ниже представлена таблица назначение компонентов в БП нового образца.
| Номер | За что отвечает |
| К1 | Данное реле обеспечивает функционирование омывателя заднего стекла. |
| К2 | Обеспечивает работу ламп поворотников, а также аварийной сигнализации. |
| К3 | Предназначение этой детали заключается в обеспечении работоспособности мотора очистителя ветрового стекла. |
| К4 | Этот компонент обеспечивает функционирование лампочек стоп-огней, а также габаритов автомобиля. |
| К5 | Данный компонент отвечает за функционирование лампочек дальнего света. |
| К6 | Данный компонент отвечает за работоспособность очистителя передних фар. |
| К7 | Седьмой по счету элемент обеспечивает функционирование движка для транспортных средств, оборудованных электрическими стеклоподъемниками. |
| К8 | Обеспечивает функционирование рулевого гудка. |
| К9 | Данное реле предназначено для защиты вентилятора системы охлаждения. |
| К11 | Отвечает за функциональность механизма устройства обогрева заднего стекла. |
| К12 | Обеспечивает работоспособность фонарей ближнего света. |
Пошаговая инструкция по замене
Непосредственно сама процедура замены в машинах с БП нового и старого образца фактически ничем не отличается. Разница есть только в назначении компонентов блока.
Для начала необходимо открыть капот и отключить от питания аккумулятор. Любые работы по замене элементов, или в принципе связанные с электрикой, следует производить при отключенной АКБ.
В районе ветрового стекла, напротив водительского места, вам нужно найти ваш БП. Он скрывается за пластмассовой накладкой. Произведите демонтаж крышки, чтобы добраться до ПП.
С обратной стороны пластиковой накладки вы увидите нанесенную на крышку схему устройств, где размечено место нахождения, а также предназначение каждого предохранителя. К примеру, вам необходимо произвести смену элемента, обеспечивающего работу лампочек габаритов, освещения в салоне или топливного насоса. Чтобы найти вышедший из строя компонент, воспользуйтесь этим материалом или схемой, нанесенной на обратную сторону крышки. Для демонтажа ПП извлеките его при помощи специального пинцета. Если вам необходимо заменить реле, то вытащите его, покачивая вверх и вниз.
Замените вышедший из строя элемент на новый
Обратите внимание на номинал – он должен совпадать в обоих случаях. не забудьте подключить аккумулятор.
Откройте капот и найдите БП, установленный под ветровым стеклом в районе водительского места. Отогните защелки блока и отсоедините фиксаторы, после чего демонтируйте крышку БП. При помощи пинцета демонтируйте выгоревший компонент. Определите неработоспособность элемента по выгоревшей плавкой нити. На место вышедшей из строя детали установите новую, при этом соблюдая цифровой номинал, указанный на пластиковом корпусе.
Видео «Переделка БП на примере ВАЗ 2109»
В данном видео показана процедура переделки БП старого типа на новый на примере автомобиля ВАЗ 2109.
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Блок предохранителей и реле в багажнике
Схема блока предохранителей
| Номер | Амперы | Описание |
| 1 | 5А | Блок управления камерой |
| 2 | 15А | Блок управления радио |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Не используется | |
| 6 | 5А | Аудиосистема |
| 7 | Не используется | |
| 8 | Не используется | |
| 9 | 5А | Телематика |
| 10 | 20А | Блок управления радио |
| 11 | 30А | Усилитель Hi-Fi |
| 12 | Не используется | |
| 13 | Не используется | |
| 14 | 20А | Модуль буксировки прицепа |
| 15 | 20А | Модуль буксировки прицепа |
| 16 | Не используется | |
| 17 | Не используется | |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | 5А | Сирена с микроволновым датчиком |
| 23 | 5А | Приемник дистанционного управленияОбнаружение утечки вакуума |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | Не используется | |
| 27 | Не используется | |
| 28 | Не используется | |
| 29 | Не используется | |
| 30 | Не используется | |
| 31 | Не используется | |
| 32 | Не используется | |
| 33 | 10 А. | Аудиосистема |
| 34 | 5А | ДВД плеер |
| 35 | 5А | Базовые плитки |
| 36 | Не используется | |
| 37 | Не используется | |
| 38 | Не используется | |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | Не используется | |
| 45 | Не используется | |
| 46 | 20А | Розетка прицепа |
| 47 | Не используется | |
| 48 | Не используется | |
| 49 | 30А | Преобразователь постоянного тока в постоянный |
Другие причины поломки прикуривателя
Помимо перегоревшего предохранителя есть иные факторы. Распространенные.
- Перегоревшая спираль нагрева. Внутри металлического патрона прикуривателя находится нихромовая спираль, подвергающаяся термическому воздействию. В силу возраста она перегорает. Поломка исправляется покупкой и установкой новой детали.
- Плохие контакты. С возрастом на них образуется налет или ржавчина. Из-за этого цепь остается разомкнутой. Ремонт осуществляется при помощи надфиля. После разборки прибора необходимо зачистить все контактные места, избавив их от следов налета или ржавчины.
- Короткое замыкание. Нарушенная целостность проводов прикуривателя, заломы или отпавшие пайки, обгоревшая изоляция, могут привести к короткому замыканию и выходу из строя. Все кабели следует осмотреть на предмет внешних повреждений, использовать мультитестер для того, чтобы прозвонить провода.
- Перегоревшая лампочка подсветки прикуривателя. Вокруг гнезда установлен светофильтр для удобства поиска в темное время суток. Лампа внутри может с возрастом перегореть. В этом случае необходимо разобрать устройство и заменить лампочку новой.
Дополнительная информация
Видео о предохранителях и реле
У себя на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.
Как поменять предохранитель прикуривателя
Вот пример того как правильно поменять предохранитель прикуривателя на бмв х5 е53.
Русский перевод ошибок с приборной панели
RELEASE PARKINGBRAKE-Отпустить стояночный тормоз CHECK BRAKE FLUID-Проверить уровень тормозной жидкости STOP! ENGINE OILPRESS-Стоп! Низкое давление масла в двигателе COOLANT TEMPERATURE-Температура охлаждающей жидкости* BOOTLID OPEN-Открыт багажник DOOR OPEN-Открыта дверь CHECK BRAKE LIGHTS-Проверить стоп-сигналы CHECK LOWBEAM LIGHTS-Проверить ближний свет CHECK TAIL LIGHTS-Проверить свет задних фонарей CHECK PARK LIGHTS-Проверить габаритный свет CHECK FRONT FOGLAMP-Проверить свет пер. противотуманных фар CHEK REAR FOGLAMP-Проверить свет задних противотуманных фар CHECK NUMPLATE LIGHT-Проверить освещение номерных знаков CHECK TRAILER LIGHTS-Проверить фонари прицепа CHECK HIGHBEAM LIGHT-Проверить дальний свет CHECK REVERSE LIGHTS-Проверить фонари заднего хода TRANS. FAILSAFE PROG-Аварийная программа АКПП CHECK BRAKE LININGS-Проверить тормозные колодки WASHER FLUID LOW-Долить воды в бачок омывателя CHECK ENGINE OIL LEV-Проверить уровень масла в двигателе IGNITION KEY BATTERY-Заменить аккумулятор ключа зажигания CHECK COOLANT LEVEL-Проверить уровень охлаждающей жидкости LIGHTS ON?-Включен свет? CHECK STEERING FLUID LEV-Проверить масло гидропривода рулевого управления
Подарки и советы
Форсунка омывателя. Прокладка насоса омывателя. Соединитель трубок стеклоочистителя. Клапан стеклоомывателя. Реле дворников. Накладка на педаль газа. Накладка на педаль тормоза. Масла моторные. Масла гидравлические. Масла трансмиссионные. Масла для мототехники.
Два с половиной часа непрерывного труда! Я был мокрый как суслик, руки покрылись синяками, часть винтов были повреждены и сточены, моя спина была как вата. Это утро мне запомнилось bmw x3 f25 предохранитель прикуривателя, какое то время я думал, что всё — еще немного и сорву шляпки болтов и машина на долго встанет в гараже.
Ценой моих усилий я все таки переобул автомобиль. Уважаемые читатели — относитесь с ответственностью к шиномонтажным работам! Не позволяйте перетягивать колесные болты, иначе вы рискуете получить массу проблем. Перетянутые колеса могут привести к срыву резьбы и нарушении вращательного момента колеса, в следствии чего колесо может попросту отвалиться.
Вот несколько советов по этому поводу:. Этот прибор нужен только для откручивания колес. Нельзя закручивать bmw x3 f25 предохранитель прикуривателя с большим усилием сразу, предварительно необходимо закрутить противоположные болты на половину усилия. На самом деле для затяжки колесных болтов требуется не так много усилий.
Формула bmw x3 f25 предохранитель прикуривателя, приблизительно 10 к 1. Очень рискуете сорвать рисунок «звездочки». В крайнем случае очень аккуратно можно попытаться открутить, но не закручивать. Новомодные легкосплавные болты из мягких сплавов могут быть сорваны и имеют больший шанс повредить резьбу.
Какие то дополнения и советы буду дописывать в дальнейшем в статье. Ну а речь пойдет о гайковерте, который я приобрел в пользование. Вещь эта требоваться будет не часто, колеса не каждый день меняешь, но такой инструмент ощутимо экономит время и в какой то момент может помочь открутить закипевший болт.
Желание купить гайковерт появилось еще давно и для разных целей, не только для откручивания колесных болтов. Еще до кризиса я активно изучал рынок гайковертов, они как и любой инструмент бывают на пневме, от электрического шнура и на батареях. Для серьезного гаража и в работу самым выгодным приобретением будет инструмент на «воздухе», получается экономично, пневматика универсальна и дает хороший момент нагрузки.
Но для бытовых нужд чаще используют электрические, опять же для гаража оборудованного розеткой хорошим выбором будет гайковерт на «шнуре». А для использования гайковерта в самых разных местах, вдали от цивилизации подойдет вариант bmw x3 f25 предохранитель прикуривателя на батарейных модулях, отсеков сменных можно иметь несколько в комплекте.
Гайковерты отличаются по силе момента затяжки, чем выше, тем более универсальным он может быть, как правило от до Нм. Там дефростера. Значит ищите под капотом. POWER по моему должно быть написано. Хотя если только один стеклоподьемник перестал работать, тогда это не предохранитель виноват.
А давайте, кто сталкивался с заменой каких либо предохранов в салоне и в моторном отсекевыкладывать в этой теме и когда наберется информация, то поместить её в ФАК? Наверняка, кому то же приходилось менять и другие предохраны и пока свежо в памяти назначение есть смысл их обозначить. Думаю, многим бы это пригодилось. Вчера только оплатил вот эту деталь NA0B.
Предохранители и реле BMW X5 E53, 1999 — 2006
X5 — среднеразмерный кроссовер от немецкого автопроизводителя BMW. Автомобиль был представлен в 1999 году на автосалоне в Детройте. В 2003 году модель прошла через рестайлинг. В данном материале мы подробно разберем схемы предохранителей БМВ Х5 (3.0d, 3.0i, 4.4i, 4.6is, 4.8is) 1-го поколения в кузове е53: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
| Общая схема размещения электронных компонентов автомобиля | |
|---|---|
| № | Компонент |
| 1 | Электронный модуль управления кондиционером |
| 2 | Модуль диагностики системы безопасности (SRS) |
| 3 | Звуковой сигнал противоугонной системы- на резонаторе системы впуска |
| 4 | Датчик изменения объема (противоугонная система) — над внутренним зеркалом заднего вида |
| 5 | Модуль управления дополнительным отопителем — если установлен |
| 6 | Аккумулятор — ниша запасного колеса |
| 7 | Разъем шины данных |
| 8 | Диагностический разъем (DLC) 1 |
| 9 | Диагностический разъем (DLC) 2(03/00-09/00) |
| 10 | Модуль управления электрооборудованием двери водителя |
| 11 | Модуль управления электрооборудованием двери пассажира |
| 12 | Блоки предохранителей и реле в салоне |
| 13 | |
| 14 | Блоки предохранителей и реле в багажном отсеке |
| 15 | |
| 16 | Блок предохранителей/реле, резонатор системы впуска — 4,4/4,8 (10/03) |
| 17 | Модуль управления корректором фар |
| 18 | Модуль управления омывателями фар-Дизель |
| 19 | Модуль управления омывателями фар -бензин |
| 20 | Звуковой сигнал 1 |
| 22 | Функции реле основных цепей зажигания: Электропривод сидений, привод регулировки положения рулевой колонки, люк |
| 23 | Электронный модуль управления иммобилайзером |
| 25 | Модуль управления освещением |
| 26 | Модуль управления памятью настроек- электропривод сиденья/рулевого колеса — под сиденьем |
| 27 | Многофункциональный блок управления 1 — функции: Система SRS, противоугонная система, система ABS(10/03—>), центральный замок, электропривод сидений, электропривод стеклоподъемников, лампы аварийной сигнализации, омыватели фар, лампы освещения салона, очистители лобового стекла |
| 28 | Многофункциональный блок управления 2 — функции: Система ABS, подогреватели сидений, блок управления системы контроля давления в шинах |
| 30 | Модуль управления навигационной системой |
| 31 | Модуль управления системы парковки — багажное отделение, под полом |
| 32 | Модуль управления очистителем /омывателем заднего стекла- в задней двери |
| 33 | Блоку правления электроприводом сиденья — под сиденьем |
| 34 | Реле стартера -4,4/4,6 |
| 35 | Модуль управления подвеской — управление клиренсом- если есть- правая часть багажного отделения |
| 36 | Модуль управления подвеской-управление высотой положения кузова- если есть- пространство для ног пассажира |
| 37 | Модуль управления электрооборудованием прицепа- ниша запасного колеса |
| 38 | Модуль управления раздаточной коробкой — под задним сиденьем, слева |
| 39 | Электронный модуль управления КПП |
| 40 | Модуль управления системы контроля давления в шинах |
| 41 | Реле электродвигателя очистителя лобового стекла — 3,0 Дизель (DDE4) |
| 42 | Реле электродвигателя очистителя лобового стекла- 3,0 Дизель (DDЕ5)/бензин |
В моторном отсеке
В подкапотном пространстве находятся один блок предохранителей и два блока с модулями реле.
| Схема предохранителей моторного блока | ||
|---|---|---|
| № | Назначение | Ток, А |
| 1 | Форсунки (цилиндры 5 —  |
30 |
| Блок управления двигателем | ||
| Блок регулировки фаз газораспределения | ||
| 2 | Угольный фильтр кабины | 20 |
| Датчик распредвала | ||
| Переменная газораспределения | ||
| 3 | Катушки зажигания | 20 |
| 4 | 20 | |
| 5 | Датчик положения коленчатого вала | 30 |
| Датчик воздушной массы горячей пленки | ||
| Датчик положения распредвала | ||
| MAP-контролируемый термостат охлаждения двигателя | ||
| 6 | Форсунки (цилиндры 1 — 6) | 20 |
| 7 | Блок управления коробкой передач | 20 |
| 8 | Блок управления двигателем (DME) | 30 |
| Датчики кислорода каталитического нейтрализатора | ||
| 9 | 10 | |
| 10 | Переменный блок газораспределения | 40 |
| 11 | Блок привода газораспределительного механизма | 40 |
| Схемы моторных блоков реле | |
|---|---|
| № | Расшифровка |
| Блок №1 | |
| R1 | омыватель фар |
| R2 | насос вторичного воздуха |
| R3 | стеклоочиститель |
| R4 | ингибитор |
| Блок №2 | |
| R1 | разгрузка, клемма 15 или форсунки |
| R2 | главное реле DDE или DME |
| R3 | подогрев |
| R4 | системы управления |
В салоне
Монтажный блок находится за стенкой бардачка. Для доступа нужно открыть бардачок и отодвинуть два фиксатора с защитной крышки.
Реле в багажном отделении
Они расположены в разных местах. Например реле обогрева заднего стекла находится под обшивкой справа.
Другие находятся в районе аккумуляторной батареи для защиты всей цепи.
p, blockquote 20,0,0,0,0 —>
| F108 | (250А) Блок предохранителей /реле 1 приборной панели- предохранители F35-F63/F65-F71, блок предохранителей /реле 2 приборной панели-предохранители F102/F104-F107 |
| F109 | (40А) Блок предохранителей /реле в багажном отделении 2- предохранитель F80- без усилителя аудиосистемы со стерео динамиками |
| F203 | (100А) Реле системы управления двигателем — Diesel |
| F80 | (40А) Блок управления раздаточной коробкой |
| F81 | (30А) Усилитель выходного сигнала аудиосистемы |
Предохранители и блоки реле для BMW X6 (E71 / E72) (2007-2014) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле BMW X6 (E71 / E72) (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).
Проверка и замена предохранителей
Если электрическое устройство выходит из строя, выключите его и проверьте предохранитель. Если плавкий предохранитель сгорел (металлический провод расплавился и отделился), замените его новым предохранителем того же номинального тока. Пара пластиковых пинцетов и инструкции по установке предохранителей хранятся вместе с предохранителями в грузовом отсеке.
Предупреждение!
- Неправильные и отремонтированные предохранители могут вызвать перегрузку электрических линий и компонентов. Существует опасность возгорания. Ни в коем случае не пытайтесь отремонтировать перегоревший предохранитель и не заменяйте неработающий предохранитель на заменитель другого цвета или номинальной силы тока.
- Если предохранитель продолжает перегорать, обратитесь к дилеру BMW для ремонта.
- N54B30 — 3,0 л (xDrive35i)
- N55B30 — 3,0 л (xDrive35i)
- N63B44 — 4,4 л (xDrive50i, ActiveHybrid X6)
- S63B44 — 4,4 л (X6 M)
- M57D30TU2 — 3,0 л (xDrive30d, xDrive35d)
- N57D30OL — 3,0 л (xDrive30d)
- N57D30TOP — 3,0 л (xDrive40d)
- N57S — 3,0 л (X6 M50d)
Двигатель
Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла
