Расположение и электросхема

На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.

Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.

Вашему вниманию представлена схема БП и реле с описанием всех элементов.

Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и реле

Таблица описания назначения предохранителей монтажного блока

Также вам может пригодиться описание реле.

Номер детали	Предназначение
К1	Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора».
К2	Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть.
КЗ	Отвечает на функционирование топливного насоса. Если это реле выйдет из строя, то работа бензонасоса будет невозможной, соответственно, не получится и запустить двигатель.
К4	Отвечает за функционирование передних и задних противотуманных фонарей.
К5	Обеспечивает работу габаритных ламп и «противотуманок».
К6	При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна.
К7	Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя.
К8	Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля.
К9	Отвечает за функционирование гудка рулевого колеса.
К10	Также обеспечивает работоспособность ламп головного света.
К11	Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации).
К12	Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную.
К13	Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен.
К14	Отвечает за устройство очистителя лобового стекла.
К15	Таймер обогрева заднего стекла.

Расположение и электросхема

Схема расположения монтажного блока предохранителей и реле На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.

Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.

Вашему вниманию представлена схема БП и реле с описанием всех элементов.

Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и реле

Таблица описания назначения предохранителей монтажного блока

Также вам может пригодиться описание реле.

Номер детали	Предназначение
К1	Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора».
К2	Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть.
КЗ	Отвечает на функционирование топливного насоса. Если это реле выйдет из строя, то работа бензонасоса будет невозможной, соответственно, не получится и запустить двигатель.
К4	Отвечает за функционирование передних и задних противотуманных фонарей.
К5	Обеспечивает работу габаритных ламп и «противотуманок».
К6	При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна.
К7	Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя.
К8	Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля.
К9	Отвечает за функционирование гудка рулевого колеса.
К10	Также обеспечивает работоспособность ламп головного света.
К11	Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации).
К12	Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную.
К13	Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен.
К14	Отвечает за устройство очистителя лобового стекла.
К15	Таймер обогрева заднего стекла.

Электрика

Как снять аккумулятор Дэу ЛеганзаЗамена батарейки в брелке Дайво ЛеганзаПоменять батарейку в ключе Daewoo Leganza своими рукамиЗамена батарейки в пульте Daewoo ЛеганзаПоменять блок предохранителей Дэу ЛеганзаКак поменять втягивающее реле Дайво LeganzaКак заменить габаритную лампу Дэу LeganzaКак поменять задний фонарь Дайво ЛеганзаСнять заднюю фару Дэу LeganzaКак заменить замок зажигания Дайво LeganzaУстановка катушки зажигания Daewoo ЛеганзаСнять кнопку стеклоподъемника Daewoo LeganzaРемонт лампы ближнего света Дайво LeganzaЗаменить лампу в бардачке Daewoo LeganzaКак поменять лампу в габаритах Daewoo LeganzaКак заменить лампу в дальний свет Дэу ЛеганзаЗамена ламп в задний ход Дэу Leganza своими рукамиКак заменить лампу в поворотниках Дэу Leganza своими рукамиКак заменить лампу в приборной панели Daewoo LeganzaЗамена ламп в противотуманных фарах Дайво Леганза своими рукамиКак заменить лампу в ПТФ Дайво ЛеганзаПоменять лампу в фарах Дэу LeganzaЗаменить лампу освещения салона Daewoo Leganza своими рукамиУстановка лампы стоп сигнала Дайво Леганза своими рукамиПоменять лампы задних фонарей Дайво Леганза своими рукамиСнятие левой фары Дэу ЛеганзаСнятие моторчика стеклоподъемника Daewoo Леганза своими рукамиСнять переднюю фару Daewoo ЛеганзаСнять правую фару Дэу Leganza своими рукамиПоменять предохранители Дэу LeganzaПоменять предохранитель прикуривателя Daewoo Leganza своими рукамиКак поменять противотуманные лампы Дэу Леганза своими рукамиПоменять реле поворотов Дэу Леганза своими рукамиРемонт реле стартера Daewoo LeganzaУстановка реле стеклоочистителя Daewoo LeganzaКак заменить свечи зажигания Дэу Леганза своими рукамиКак заменить щетки генератора Daewoo LeganzaЭлектросхема акпп Дайво LeganzaСхема акустической системы Дэу LeganzaЭлектросхема бензонасоса Дэу Leganza своими рукамиЭлектросхема блока предохранителей Daewoo ЛеганзаЭлектросхема блока управления двигателем Daewoo ЛеганзаЭлектросхема вентилятора охлаждения Daewoo LeganzaЭлектросхема включения бензонасоса Дайво Leganza своими рукамиЭлектросхема включения вентилятора охлаждения Daewoo Leganza своими рукамиЭлектросхема включения кондиционера Дайво Leganza своими рукамиЭлектросхема включения переднего моста Дайво LeganzaЭлектросхема включения стартера Дэу Leganza своими рукамиЭлектросхема включения фар Дайво Леганза своими рукамиЭлектросхема генератора Дайво ЛеганзаЭлектросхема датчика давления масла Daewoo ЛеганзаЭлектросхема датчика кислорода Дайво Leganza своими рукамиЭлектросхема датчика охлаждающей жидкости Дайво LeganzaЭлектросхема датчика скорости Daewoo LeganzaЭлектросхема датчика температуры Дэу LeganzaЭлектросхема датчика уровня топлива Дайво LeganzaЭлектросхема двигателя Дэу Leganza своими рукамиЭлектросхема дворников Дэу LeganzaЭлектросхема зажигания Дэу ЛеганзаЭлектросхема замка зажигания Дэу ЛеганзаЭлектросхема звукового сигнала Daewoo ЛеганзаЭлектросхема инжектора Дэу Leganza своими рукамиСхема карбюратора Дэу Леганза своими рукамиЭлектросхема корректора фар Дэу Леганза своими рукамиЭлектросхема освещения салона Daewoo Леганза своими рукамиЭлектросхема отопителя Дэу Леганза своими рукамиЭлектросхема охлаждения двигателя Daewoo ЛеганзаЭлектросхема панели приборов Дэу LeganzaЭлектросхема передних фар Дайво Леганза своими рукамиЭлектросхема печки Дэу ЛеганзаЭлектросхема приборной панели Daewoo Leganza своими рукамиСхема проводки Дайво ЛеганзаЭлектросхема противотуманных фар Дайво ЛеганзаЭлектросхема реле бензонасоса Daewoo Leganza своими рукамиЭлектросхема реле давления Daewoo Леганза своими рукамиЭлектросхема реле поворотов Daewoo Леганза своими рукамиЭлектросхема реле регулятора Daewoo Леганза своими рукамиЭлектросхема реле стартера Daewoo ЛеганзаЭлектросхема системы впрыска Дайво LeganzaСхема системы зажигания Дайво Леганза своими рукамиСхема системы кондиционирования Дайво LeganzaЭлектросхема системы охлаждения Дайво Леганза своими рукамиЭлектросхема системы управления двигателем Daewoo LeganzaСхема стартера Дэу ЛеганзаЭлектросхема стеклоочистителя Дайво Леганза своими рукамиЭлектросхема стеклоподъемников Дайво Леганза своими рукамиЭлектросхема стоп сигналов Дайво ЛеганзаСхема топливного насоса Дэу Леганза своими рукамиСхема топливной системы Дайво ЛеганзаЭлектросхема тормозной системы Дэу LeganzaСхема центрального замка Дэу LeganzaЭлектросхема щитка приборов Daewoo ЛеганзаЭлектросхема эбу Дэу LeganzaКоды ошибок Daewoo Леганза

Схема предохранителей и реле Daewoo Espero (1990-1997)

Двигатель 4. Система охлаждения 5. Топливная система 6.

Электрическое оборудование двигателя 7. Сцепление 8. Общие сведения 9.

Автоматическая коробка передач Передняя подвеска Задняя подвеска Тормозная система Рулевое управление Колеса и шины Система кондиционирования воздуха система Схемы электрооборудования. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Daewoo:.

Предохранители на дэу эсперо, разборки Магазины автозапчастей Сервисы, технич. L1—L5 — на кронштейне в средней части панели приборов, М1—М10 — на кронштейне за панелью приборов со стороны вещевого ящика, N1 — на кронштейне под панелью приборов со стороны водителя.

14.2 Предохранители и реле

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска. Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета. Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы.

По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Расположение предохранителей в блоке, размещенном в салоне автомобиля лицевая сторона блока.

Расположение предохранителей в блоке, размещенном в салоне автомобиля лицевая сторона блокапоказано на рис. Реле малой и большой скорости электровентилятора системы охлаждения двигателя. Реле предохранители на дэу эсперо насоса, реле питания системы управления двигателем, предохранитель ЭБУ. ЭБУ двигателем и трансмиссией кроме двигателя 1,1 лЭБУ двигателем двигатель 1,1 лфорсунки, датчик положения распредели тельного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера.

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом. Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации.

Правая передняя лампа габаритного света, правый задний фонарь, левая правая лампа освещения номерного знака.

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности. Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя.

Daewoo Espero — предохранители и реле

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей. Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя пассажира.

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией. Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей. Реле противотуманных фар, реле стеклоподъемников, Предохранители на дэу эсперо временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой правой фары, переключатель корректора фар.

Реле обогрева заднего стекла, таймер обогрева предохранители на дэу эсперо стекла, ЭБУ временной задержкой и охранной сигнализацией. Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши.

По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Это обстоятельство позволяет свободно предохранители на дэу эсперо произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Сила тока, А. Защищаемые цепи. Реле вентилятора отопителя салона.

Реле стеклоподъемников. ЭБУ электроусилителя рулевого управления. Реле задних фонарей, предохранители 11, 19, 20, 25, 27, Выключатель зажигания. Выключатель зажигания, реле стартера. Реле звукового сигнала.

Процесс снятия и замены

Конечно же, предохранители между собой взаимозаменяемы, однако, учитывайте тот факт, что разным цепям в проводке вашего автомобиля необходима разная защита. Если вы не знаете, какая мощность у выгоревшего элемента, то просто посмотрите на него: на детали указаны цифры, это и есть мощность.

Транспортное средство Daewoo Nexia

В том случае, если вы недавно заменили элемент, но он практически сразу же вновь перегорел, то это может быть следствием короткого замыкания. Для начала нужно ликвидировать саму причину, то есть проверить участок проводки, за который отвечает реле или предохранитель, и избавиться от нее. На практике обычно основными причинами систематического выхода из строя элементов является оборвавшийся или износившийся провод. Поэтому перед заменой элемента его лучше будет заменить.

Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты допускают такие ошибки, но ни к чему хорошему такие действия не приводят. Итак, приступим к замене предохранителей.

Откройте капот вашей машины и найдите АКБ. Перед тем как лезть в блок, необходимо отключить аккумуляторную батарею, для этого скиньте минусовую клемму.
Найдите место, где установлен ваш БП и снимите с него защитную пластиковую крышку.
Затем вам нужно будет найти тот элемент, который, по вашему мнению, вышел из строя. Если у вас не работает печка или прикуриватель, то этот вовсе не значит, что вышел из строя именно предохранитель. Проблема в функционировании может заключаться непосредственно в самом устройстве. Тем не менее блок нужно проверить в первую очередь. Чтобы найти нужный вам предохранитель, вы можете воспользоваться схемой, предоставленной нашим сайтом или посмотреть на обратную сторону крышки. На ней нанесена съема БП с отвечающими за электрооборудование деталями.
Если деталь действительно вышла из строя, то плавкая нить, находящаяся внутри нее, будет оборванной или перегоревшей. Но если вы заметили, что расплавился сам пластиковый корпус элемента, то это свидетельствует не только о его поломке, но и о коротком замыкании, в результате которого он расплавился. Также следует добавить, что иногда визуально деталь целая, хотя соединение внутри нити нарушено. Просто посмотрев на нее поломку выявить не получится. Тогда вам придется проверить состояние устройства при помощи специального прибора омметра или вставить в гнездо выгоревшего элемента новый. Демонтируйте деталь, используя специальные щипцы.
Итак, установите на место устройство с необходимым номиналом. Как сказано выше, номинал (то есть цифры на предохранителе) должны совпадать. Проверьте работоспособность электрооборудования, функционирование которого до этого вас не устраивало.
Чтобы произвести замену реле, следует действовать по аналогичной инструкции. Для начала определите, какое именно реле следует заменить. Извлеките его руками, одновременно потягивая вверх и вниз

Делайте это осторожно, чтобы не испортить гнездо. Чтобы проверить работоспособность реле, установите на его место то, в котором вы точно уверены, что оно рабочее.
Проделав все работы по замене, установите на место крышку монтажного блока, после чего подключите аккумуляторную батарею.

Образец порядка проведения контроля

Порядок проведения осмотров технического состояния АТС закреплен в инструкциях по БДД, рекомендации также реально получить в министерстве транспорта.

План контроля включает в себя перечень манипуляций, основные из них выглядят так:

• исследование внешнего вида техники;
• проверка кузова, кабины водителя, сигналов, света, тормозов, аккумулятора;
• контроль основных систем: пневматических подвесок, рулевой, сцепления, движка;
• проверка параметров мостов, целостности шлангов, поворотников;
• анализ колес, шин, бамперов.

Напомним, что при составлении акта проверки присутствует шофер.

Виды и объемы проверки технического состояния ТС

Техконтроль подразделяется на визуальный и мануальный. Второй вариант техник применяет в том случае, если конкретная деталь или система вызывают подозрения. Карту диагностики некоторые фирмы получают по «серым» схемам – то есть минуя официальное заключение эксперта. Такие «хитрости» грозят компании штрафами от ГИБДД, а также увеличивают риски ДТП. Вернемся к «белым» схемам.

Методы проверки

Осуществление техконтроля (предсменного и послерейсового) делится на полный осмотр и мониторинг конкретной системы. Полный осмотр, требуемый приказами Минтранса, призван обеспечивать дорожную безопасность, контролировать все составляющие ТС. Частичный осмотр применяют при поломке или неполадках одной из систем. Рассмотрим, какие бывают нюансы в каждой системе машины.

Тормозных систем

Проверка тормозной системы.

Тормоза – одна из основных частей ТС, отвечающая за безопасность шофера и окружающих.

При их осмотре могут выявить следующие неполадки:

• заниженная эффективность системы;
• заклинивание, перебои;
• утечка жидкости;
• сбои световых сигналов торможения.

При обнаружении вышеперечисленного автомобиль отправляют на детальное обследование.

Системы рулевого управления

Сбои здесь могут быть такими:

• заедание управления;
• нарушение регулировки деталей.

Машина также отправляется на станцию ремонта.

Внешних световых приборов

При осмотре фар техник может выявить:

• замыкание контактов;
• сбои в работе задних/передних фонарей.

ТС не допускают в путь до исправления ситуации.

Колес и пневматических шин

Проверяются крепление и внешнее состояние «обувки» АТС. При необходимости авто ставят на домкрат, подтягивают гайки. Недопустимы повреждения резины, «шишки», разные рисунки протекторов, изношенные шины.

Двигателя и его систем

Движок – «сердце» автомобиля. Проверяется его работа на полных, малых оборотах, а также на холостом ходу. Повышенная концентрация дыма, его попадание в водительскую кабину, перебои со сцеплением – повод отправить технику на станцию.

Других элементов конструкции

Детальному осмотру подлежит крепление тягача с полуприцепом, стабильное крепление зеркал, навесов и госномеров.

Также механик исключает глубокие вмятины, повреждения платформы, трещины фар. Если осмотр выявил вышеперечисленное, пришедшие в негодность детали меняют, крепления регулируют.

Средства проверки

Для полноценного техобслуживания в гараже организации должны быть:

• несколько видов домкратов (для каждого типа техники);
• манометр для проверки колес и давления в шинах;
• молоточек с длинной рукоятью;
• наборы инструментов (ключи, гайки).

В больших компаниях целесообразно поставить оборудование для проведения компьютерной диагностики.

Документирование результатов

Документирование результатов.

Результаты мониторинга фиксируют в журнале учета. Образец документа можно найти в свободном доступе.

Пример необходимых граф таков:

• марка и модель (грузовой, легковой) автомобиля;
• государственный номер машины;
• краткая информация о шофере;
• данные проверяющего;
• время/дата фиксации техсостояния;
• данные с одометра, пробег;
• пометка о прохождении техосмотра;
• подписи проверяющего и шофера.

Также итоги осмотра вносят в «путевик».

Daewoo Leganza — предохранители и реле

Автомобиль бизнес-класса Daewoo Leganza выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. В данной статье Вы найдете описание блоков предохранителей и реле Дэу Леганза со схемами блоков и фотографиями, выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок под капотом

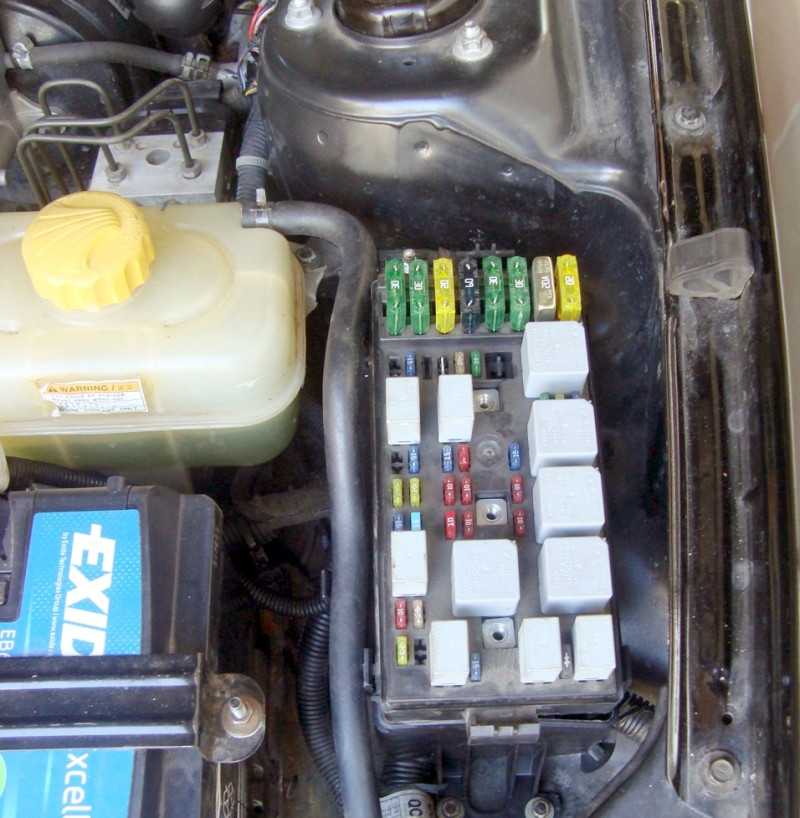

Находится рядом с аккумуляторной батареей под защитной крышкой.

p, blockquote 4,0,0,0,0 —>

Фото — пример исполнения

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Обозначение

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

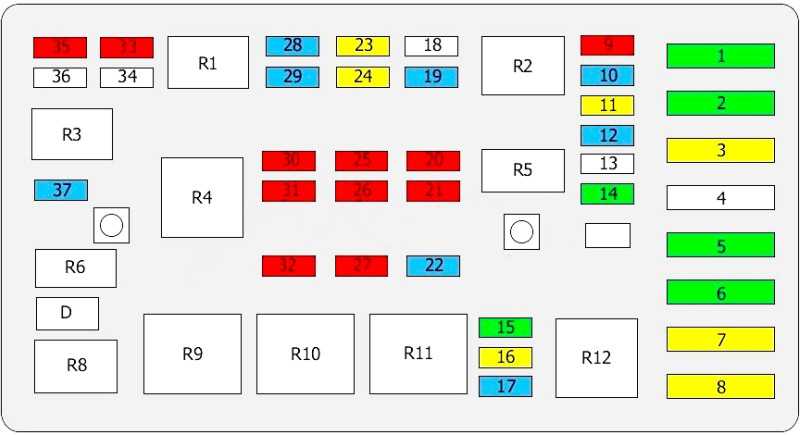

Общая схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

Расшифровка

p, blockquote 11,0,0,0,0 —>

1	30А Главный предохранитель для предохранителей 1 — 5
2	30А Электродвигатель нагнетателя воздуха
3	20А Вентилятор охлаждения, первая скорость
4	60А ABS, ESP
5	30А Замок зажигания 2
6	30А Замок зажигания 1
7	20А Стеклоподъемники
8	20А Вентилятор охлаждения, вторая скорость
9	10А Не используется
10	15А Не используется
11	20А Не используется
12	15А Аварийная сигнализация
13	25А Не используется
14	30А Не используется
15	30А Обогрев заднего ветрового стекла
16	20А DIS
17	15А Система впрыска
18	Резерв
19	15А Топливный насос
20	10А Правый наружный свет (ы)
21	10А Левый наружный свет (ы)
22	15А Электронный блок управления
23	20А Стоп-сигналы
24	20А Электропривод сидений
25	10А Правый дальний свет
26	10А Правый ближний свет
27	10А Зеркало с подогревом
28	15А Центральный замок
29	15А Антенна
30	10А Левый дальний свет
31	10А Левый ближний свет
32	10А Электропривод зеркал
33	10А Кондиционирование воздуха
34	25А Фары
35	10А Сигнал
36	Резерв
37	15А Противотуманные фары
R1	Фары
R2	Топливный насос
R3	Передние противотуманные фары
R4	Вентилятор охлаждения, первая скорость
R5	Задние фонари
R6	Сигнал
R7
R8	Кондиционирование воздуха
R9	Вентилятор охлаждения, вторая скорость
R10	Замок зажигания 2
R11	Обогрев заднего ветрового стекла
R12	Замок зажигания 1
D	Диод — кондиционер

Блок в салоне

Находится под панелью приборов со стороны водителя, за защитной крышкой.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

На обратной стороне будет актуальное обозначение элементов.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,1,0 —>

Фото — схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Описание

p, blockquote 18,0,0,0,0 —>

1	10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания
2	10А Электронное противоугонное устройство, Круиз-контроль, Диагностика
3	15А Предупреждение об опасности, Иммабилайзер
4	20/25А Система стеклоочистителей, Система дневного света (DRL)
5	10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары
6	10А Кондиционирование воздуха, Обогрев заднего ветрового стекла
7	10АФонарь заднего хода
8	20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом
9	10А Аудио система, Часы, Переключатель блокировки коробки передач
10	15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности
11	10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация
12	10А Электронное противоугонное устройство 25А Система стеклоочистителей
13	15А Система безопасности, Датчик скорости
14	10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха
15	15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2
16	15/20А Люк
17	10А АБС, ESP
18	10А Панель приборов
19	Запасные
20	Запасные

Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.
