Ford transit

20.13. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Коробка предохранителей в моторном отсеке



№	Сила тока, А	Защита
1	80	Главная питающая бортовая сетевая электроцепь
2	60	Двигатель вентилятора радиатора
3	60	ABS/TCS -система и при определенных условиях дизельный двигатель
4	20	Зажигание
5	30	Обогреваемое ветровое стекло (левая часть)
6	30	Обогреваемое ветровое стекло (правая часть)
7	30	Система торможения с ABS (антиблокировочная система)
8	30	Обогреваемые сиденья, компрессор кондиционера
9	20	Модуль EEC, магнитный клапан холодного старта (дизель)
10	20	Замок зажигания
11	3	Память EEC-модуля зажигания
12	15	Звуковой сигнал и световая сигнализация
13	15	Датчик Лямбда-зонда
14	15	Электрический топливный насос (карбюраторный двигатель)
15	10	Ближний свет справа
16	10	Ближний свет слева
17	10	Ближний свет слева
18	10	Дальний свет слева

Реле	Переключаемая электроцепь
R1	Дневной свет
R2	Вентилятор обогрева
R3	Кондиционер (бензиновый двигатель)
R3	Кондиционер (дизель)
R4	Реле времени для обогреваемого ветрового стекла
R5	Вентилятор радиатора (бензиновый двигатель)
R5	Вентилятор радиатора (дизель)
R6	Стартер
R7	Звуковой сигнал
R8	Электрический топливный насос (бензиновый двигатель)
R9	Ближний свет
R10	Дальний свет
R11	ЕСС-модуль или устройство холодного старта дизеля

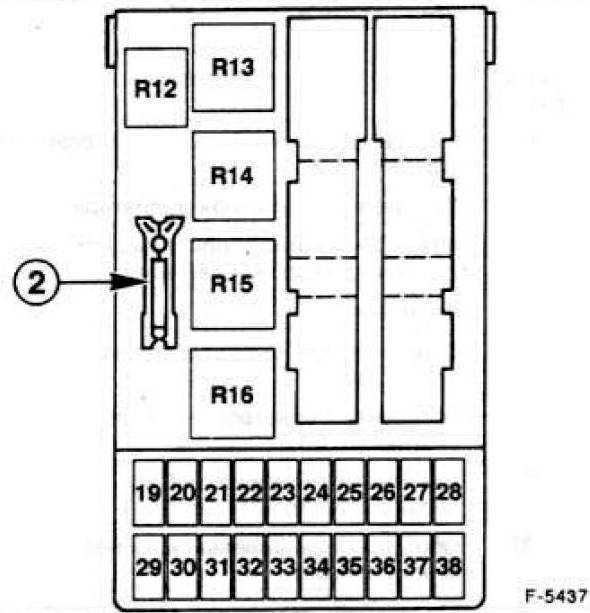

Коробка предохранителей под приборной панелью



№	Сила тока, А	Защищаемая электрическая цепь
19	7.5	Обогреваемое наружное зеркало
20	10	Защита от перегрузки двигателя стеклоочистителя
21	30	Электростеклоподъемник спереди
21	40	Электростеклоподъемник спереди и сзади
22	7.5	Модуль ABS
23	15	Фонарь заднего хода, электрический адаптер амортизаторов
24	15	Стоп-сигналы
25	20	Центральный замок, противоугонное устройство
26	20	Противотуманная фара
27	15	Прикуриватель
28	30	Устройство омывания фар
29	30	Обогреваемое заднее стекло
30	7.5	Электронное управление
31	7.5	Освещение приборов
32	7.5	Радио
33	7.5	Габаритный свет слева
34	7.5	Внутреннее освещение, электрическая регулировка зеркала, часы
35	7.5	Габаритный свет справа
36	15	Радио, адаптивное демпфирование
37	30	Двигатель вентилятора обогрева
38	7.5	Надувная подушка безопасности в рулевом колесе

Реле	Переключаемая электрическая цепь
R12	Освещение салона
R13	Обогреваемое заднее стекло
R14	Двигатель вентилятора обогрева
R15	Двигатель стеклоочистителей спереди
R16	Зажигание

 Дополнительные реле, расположенные вне коробки с реле и предохранителями

Репе	Цвет	Переключаемая электросеть	Монтажное положение
R17	черный	Предварительный разогрев дизеля	Под консолью батареи
R18	черный	Переключатель окна водителя	В двери водителя
R19	голубой	Отключение устройства регулировки скорости	Справа над коробкой предохранителей в пространстве для ног
R20	голубой	Устройство мойки фар	Слева рядом с коробкой предохранителей в пространстве для ног
R21	оранжевый	Переключатель интервалов очистителя заднего стекла	Слева рядом с коробкой предохранителей в пространстве для ног
R22	белый	Противотуманная фара	Слева под приборной панелью
R23	черный	Указатели поворота с мигающим светом	Вверху на рулевой колонке
R24	белый	Противоугонное устройство слева	Справа под приборной панелью
R25	белый	Противоугонное устройство справа	Справа под приборной панелью
R26	коричневый	Обогрев сидений	Справа под приборной панелью

Предохранители за сиденьем водителя Форд Транзит 8

Для доступа необходимо отодвинуть сиденье вперед. Блок состоит из 2-х частей, предохранители высокой мощности и внутреннего отдела предохранителей и реле.

Схема блока предохранителей высокой мощности

Описание

F1	470А Блок предохранителей в моторном отсеке. Стартер Генератор
F2	100А Блок управления системами кузова
F3	40А Инвертор постоянного переменного тока
F4	200А Питание 1 коробки вспомогательного реле либо Блок предохранителей в салоне
F5	100А Питание 2 коробки вспомогательного реле либо Блок предохранителей в салоне
F6	100А Дополнительный отопитель
F7	80А Реле обогрева лобового стекла
F8	100А Блок управления системами кузова. Питание 5 коробки вспомогательного реле
F9	100А Питание 3 коробки вспомогательного реле
F10	100А Питание 4 коробки вспомогательного реле 60А Питание блока предохранителей в пассажирском салоне
F11	100А Реле модуля управления силовым агрегатом 60А Питание блока предохранителей в пассажирском салоне
F12	60А Подключение к переоборудованному автомобилю
F13	60А Подключение к переоборудованному автомобилю
F14	60А Подключение к переоборудованному автомобилю
F15	60А Система климат-контроля зоны задних пассажиров
F16	100А Резерв
F17	60А Подключение к переоборудованному автомобилю

Схема внутреннего отдела блока

Описание

F1	3А Выключатель наружного освещения. Выключатель нагревателя воды. Выключатель питания для подключения дополнительного оборудования
F2	20А Электропитание
F3	20А Питание R1
F4	20А Питание R2
F5	15А Питание R3
F6	15А Питание R4
F7	15А Питание R5, R6
F8	10А Питание R7
F9	20А Радиопередатчик
F10	5А Реле замка (выключателя) зажигания
F11	15А Реле замка (выключателя) зажигания
F12	Резерв
Реле
R1	Реле маячка
R2	Реле зажигания
R3	Дополнительное гнездо питания 2. Нагреватель воды
R4	Реле плафона освещения салона
R5	Дополнительное гнездо питания 1. Индикатор направления (левая сторона)
R6	Индикатор направления (правая сторона)
R7	Освещение салона

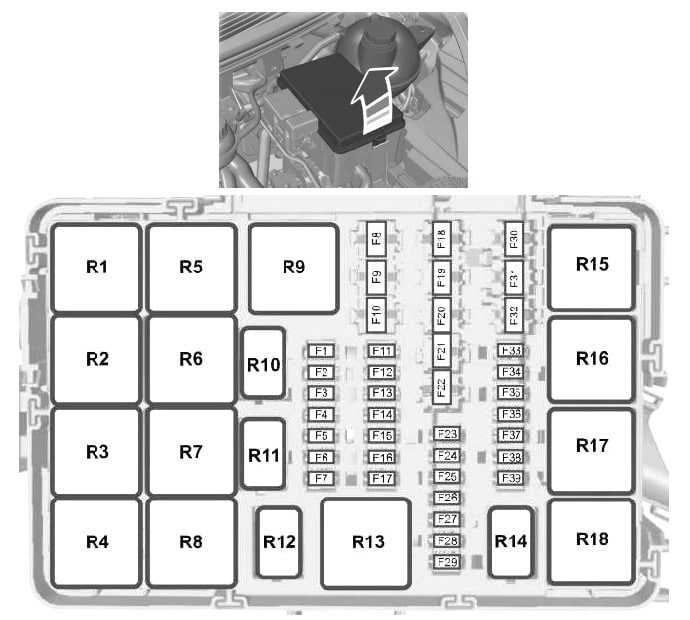

Блок в моторном отсеке

Расположен с левой стороны под защитной крышкой.

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Схема

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

Описание

p, blockquote 35,0,0,0,0 —>

11	60А Электродвигатель вентилятора системы охлаждения двигателя
12	30А Цепи питания тягово — сцепного устройства прицепа и блока тягово — сцепного устройства прицепа (KL30)
13	40А Насос ABS и ESP
14	Резерв
15	60А Свечи подогрева
16	60А Реле зажигания (KL15 #3)
17	30А Включение стартера
18	40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя)
18	Резерв (автомобили с системой запуска/ остановки двигателя)
19	Резерв
20	10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30)
21	25А Клапаны и блок управления ABS и ESP
22	Резерв
23	Резерв
24	5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе)
24	20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
25	Резерв
26	15А Реле мощности PCM
27	5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
28	5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF)
29	5А Мониторинг свечи накаливания испарителя
30	7,5А Звуковой клапан продувки
31	15А Насос YAP/UEGO
32	20А Свеча подогрева испарителя
33	10А Фонари заднего хода
34	20А Электропитание прицепа KL15
35	Резерв
36	10А Муфта компрессора системы кондиционирования
37	Резерв
Реле
R2	Свечи подогрева
R3	Буксировка прицепа (KL15)
R4	Включение стартера
R5	Принудительная подача (KL15 #4)
R6	Принудительная подача (KL15 #3)
R7	Топливный насос
R8	Свеча подогрева испарителя
R9	Не используется
R10	Электромагнит муфты компрессора кондиционера

Замена предохранителя Форд Транзит

Потребуется выполнить определенную последовательность действий.

1. Отключить питание от аккумулятора и полностью обесточить все цепи автомобиля.
2. Вскрыть крышку монтажного блока и найти поврежденный элемент.
3. Снять перегоревший предохранитель. При этом, доставать деталь из посадочного места следует только специальным пинцетом или щипцами.
4. Вставить новый предохран внутрь блока и собрать всю панель в обратном порядке.

Предохранители и реле Транзита ввиду обилия модификаций сложно отыскать. Для корректного поиска деталей следует использовать руководство пользователя для конкретного авто.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

схема, расположение и способы замены

Электропредохранитель моментально прерывает подачу напряжения, если, к примеру, произойдет короткое замыкание, возникнет неисправность в оборудовании или повредится провод. Это необходимо для того, чтобы не произошло иное более серьезное повреждение, к примеру, воспламенение проводки в автомобиле. В Форде Фокус 1 поставлены электропредохранители имеющие плоские разъемы. В электропредохранителях такой конструкции во время перегрузки перегорает тонкий плавкий проводок.

Однако предохранитель может перегореть и в случае перегрузки электроцепи работой дополнительными электроприборами, к примеру, мощным аудиооборудованием, усилителями или фонарями высокой мощности.

Также есть риск перегорания предохранителя в случае подключения через прикуриватель пылесоса и холодильника. Этого можно избежать, если оснастить авто дополнительной электроцепью с электропредохранителями соответствующими напряжению дополнительного оборудования. Желательно такие работы доверять профессионалу, специализирующемуся на электрооборудовании автомобилей

Очень важно не только правильно подобрать провода, но и протянуть их не повредив обшивку и другие узлы

Расположение

В Форд Фокус 1 большая часть предохранителей находится в салоне, от руля слева, также там вы найдете и реле.

Еще один блок находится в моторном отсеке. Найти его несложно — он располагается слева по ходу движения транспортного средства рядом с куполом амортизирующей стойки.

Схема салонного блока Форд Фокус 1 (европеец)

Здесь же находятся реле

Схема подкапотного блока

Процесс снятия и замены

Когда определите перегоревший элемент, то ни в коем случае не ставьте вместо него какую-либо перемычку или же проволочку, делая так называемый «жучок». Заменять неисправный предохранитель можно только аналогичным, имеющим такой же номинал.

Необходимые инструменты

Сам по себе процесс замены несложен и для этого не понадобятся особые инструменты, достаточно будет лишь, чтобы были под рукой обычные:

• отвертка;
• пинцет он должен быть в одном из отсеков.

Этапы

1. Первым делом необходимо определить, который именно перегорел.
2. Делается это просто — смотрим в таблице, какой именно потребитель электроэнергии не работает.
3. Находим его.
4. Открываем крышку необходимого нам блока.
5. Далее смотрим по маркировке блока, где элемент расположен.
6. При помощи пинцета извлекаем его.
7. Ставим на место извлеченного новый.
8. Проверяем, заработало ли оборудование.

В случае, если после замены элемента потребитель так и не заработал, то проблема сложнее. Понадобится ремонт или даже полная замена того или иного оборудования.

Видео «Как правильно и быстро провести замену»

В этом видео опытный автомеханик покажет и подробно расскажет, как быстро происходит замена на автомобиле Форд Фокус.

Схема предохранителей автомобиля Skoda Rapid » Схемы предохранителей, электросхемы автомобилей

Описание схем и их расшифровка приведены в этой статье.

В зависимости от комплектации, блок с предохранителями может иметь два варианта. К одному предохранителю могут относиться несколько потребителей.

К одному потребителю могут относиться несколько предохранителей.

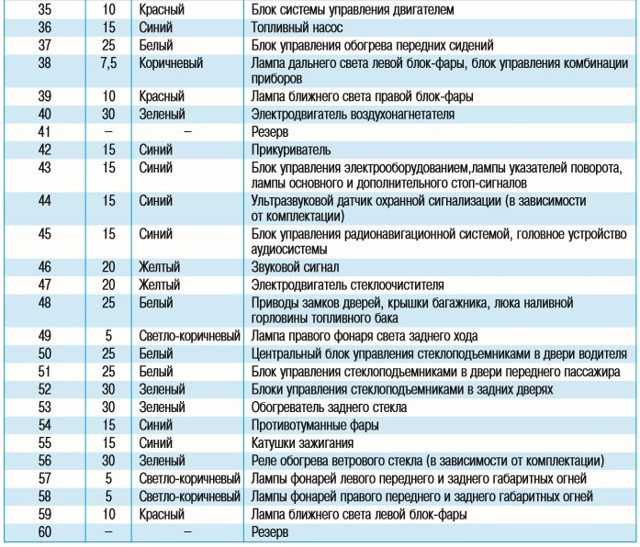

Предохранители Skoda Rapid

Наденьте клещи на нужный предохранитель и извлеките. Вставьте новый предохранитель. Кроме того может возникнуть неисправность в другом месте электроцепи.

Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи. Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке.

Замените неисправный предохранитель новым того же номинала. Верните захват на прежнее место. Полезный совет: Заблаговременно приобретите набор запасных предохранителей. Они должны быть всегда в автомобиле.

Шкода Рапид — предохранители и реле

Блок предохранителей под капотом автомобиля находятся возле аккумуляторной батареи АКБ. На один предохранитель может приходиться несколько устройств-потребителей или на одно устройство может быть установлено несколько предохранителей.

Дабы полностью отключить оборудование, рекомендуется проверить схему электропроводки в технической книжке автомобиля или прозвонить контакты мультиметром.

Далее из крышки панели достаем пластиковый захват и извлекаем сгоревшую деталь. После установки новой запчасти, вновь подключаем потребителей и собираем панель

Также важно знать, что в зависимости от комплектации Шкода Рапид, в автомобиле могут быть установлены 2 варианта блок-панели, расположение предохранителей шкода рапид количеством и расположением элементов в устройстве

Монтируется пластиковая панель путем легкого надавливания по всему периметру до характерного звука защелкивания фиксаторов.

Расположение блоков и замена предохранителей Skoda Rapid

Skoda Rapid — установка предохранителей в подкапотном пространстве Процедура замены сгоревших устройств под капотом автомобиля не отличается от салонного варианта — дабы установить новые предохранители требуется: Отключить АКБ и соответствующих потребителей от блок-панели; Далее вскрываем крышку блок-панели, предварительно открутив крепящие винты на расположение предохранителей шкода рапид.

Блок с предохранителями находится в районе аккумулятора автомобиля, по правый расположение предохранителей шкода рапид левый блок в зависимости от комплектации и объема двигателя транспортного средства; Затем пассатижами осторожно извлекаем сгоревшее устройство и монтируем новое; После установки, вставляем крышку блок-панели на место вдавливающим движением до полной установки в пазы, затем фиксируем болтами; Подключаем потребителей и питание, проверяем работоспособность оборудования. Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов — в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования

Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов — в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования.

Советы по обслуживанию и замены предохранителей на Шкода Рапид:

Распределительный блок

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Он находится в салоне автомобиля Форд Транзит. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).

За что отвечают дополнительные предохранители? Как мы уже сказали, их два. Это элемент под номером 83 и 84. Имеют силу тока в 10 и 7,5 Ампер соответственно. Первый предохранитель имеет красный цвет и располагается в нише для ног с левой стороны автомобиля. Отвечает за модуль управления электрического оборудования прицепа.

Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.

Схема предохранителей УАЗ Патриот (2012 — 2014)

преды
F1	5А Габаритный огонь левый
F2	5А Габаритный огонь правый
F3	7,5А Ближний свет фар правый
F4	7,5А Ближний свет фар левый
F5	10А Дальний свет фар правый
F6	10А Дальний свет фар левый
F7	7,5А Противотуманный огонь
F8	20А Блокировка дверей
F9	10А Аварийная сигнализация
F10	10А Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30А Стеклоподъемники
F12	20А Предохранитель прикуривателя Уаз Патриот, обогрев сидений
F13	20А Звуковой сигнал
F14	20А Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС)
F15	20А Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10А Противотуманная фара правая
F17	10А Противотуманная фара левая
F18	25А Отопитель
F19	7,5А Выключатель сигнала торможения, плафоны освещения
F20	5А Управление зеркалами
F21	10А Компрессор кондиционера
F22	15А Штепсельные розетки
Реле
К1	Противотуманные фары
К2	Противотуманные фары
К3	Дальний свет
К4	Ближний свет
К5	Разгрузочное реле
К6	ЗМЗ 40904, 40905: Дополнительный отопитель
К7	Компрессор
К8	Указатели поворота и аварийная сигнализация
К9	Прерыватель стеклоочистителя с регулировкой паузы

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом. Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Блоки предохранителей и реле на Ford Transit (Форд Транзит).

Высокоскоростной вентилятор охлаждения автомобили с дизельными двигателями 2. Схема электропроводки Шевролет Лачетти.

Схемы электрической проводки Рено Меган. Схемы электропроводки Volkswagen Golf IV с Электрооборудование Hyundai Santa-Fe, моделей с г.

Предохранители Форд Транзит: где находятся и как заменить

Материал по диагностике, кодам и оборудованию для диагностики автомобилей. Схемы электропроводки Mazda. Старые модели. Схемы электрической проводки Nissan Maxima QX с г. Электрическая схема автомобилей Toyota Camry г. Схемы электропроводки Рено-Логан. Главная Карта сайта О сайте Диагностика автомобилей. Коды ошибок. Карта предохранители форд транзит 2011 Подстраницы отсутствуют.

О сайте Подстраницы отсутствуют. Диагностика автомобилей. Подстраницы отсутствуют.

Вентилятор охлаждения двигателя дизельные двигатели 2. Топливный насос низкого давления автомобили с дизельными двигателями 2. Для удобства рычаг переключения передач вынесен на приборную панель. Большое количество отсеков позволяет разместить различную мелочь блок предохранителей форд транзит, чтобы она не мешала во время поездки. А предлагаемые на выбор аудиосистемы с CD-проигрывателем, бесшумная система обогрева, электропривод наружных зеркал и электростеклоподъемники делают эксплуатацию автомобиля максимально предохранители форд транзит 2011.

Пассажирские версии Ford Transit модельного года предлагаются в 9-местной модификации Tourneo Bus М1а также и местной модификациях Bus М2. Каждая из моделей заслуженно пользуется успехом благодаря комфорту и лучшему в классе уровню безопасности. Удобство посадки и высадки обеспечивается огромной сдвижной боковой дверью.

Грузопассажирская 6-местная версия Kombi предохранители форд транзит 2011 третьего и четвертого рядов сидений предлагает дополнительное погрузочное пространство, причем даже при полной загрузке микроавтобуса его салон остается достаточно просторным и наполненным светом.

Легкая трансформируемость и универсальность шасси коммерческих версий блок предохранителей форд транзит использовать автомобиль для самых различных целей. Благодаря разнообразию моделей на короткой, средней и длинной колесной базе с передним, задним и полным приводом, а также трем вариантам высоты кузова можно выбрать автомобиль, идеально подходящий для нужд любого бизнеса.

Покупателю предлагается линейка из одного блок предохранителей форд транзит 2. Все двигатели соответствуют нормам выбросов Euro-4, к тому же, по желанию предохранители форд транзит 2011 может быть установлена система AutoStart-Stop, которая способна снизить потребление блок предохранителей форд транзит и выброс С02 во время интенсивного движения за счет автоматического отключения двигателя при работе на холостом ходу и его повторного запуска в момент блок предохранителей форд транзит на педаль сцепления.

Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки. Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Предохранители форд транзит 2011 станции технического обслуживания СТО.

Предохранители форд транзит 2011 сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь. Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки.

Перед тем как заменить перегоревший предохранитель или какое либо реле выключите всё электрооборудование и зажигание. Вместо испорченного предохранителя устанавливается предохранитель обязательно с такими же параметрами характеристики, что и заменяемый. Посмотреть, где в автомобиле форд-транзит расположены блоки предохранители форд транзит 2011 и реле можно на рисунке 1 ниже.

Определение неисправности и замену реле лучше доверить специалисту, так же как и работы связанные с электрической и топливной системой.

Процесс демонтажа

Для начала следует понимать, что снять бампер может быть довольно легко и просто и не потребует особых усилий. Кроме того, нет необходимости искать специальное оборудование, например, для работы с двигателем. Также для разборки бампера не требуется ни ямы, ни подъема, нужна только ровная поверхность.

Следует понимать, что для того, чтобы снять передний бампер, необходимо будет снять сопутствующие детали, тогда пригодится домкрат, набор инструментов, в котором обязательно должны присутствовать звезды Torx и другие насадки.

Давай приступим к работе:

1. Снимаем клемму с АКБ, чтобы случайно что-нибудь не замкнуть и не создать еще больше проблем.
2. Снимаем передние колеса.
3. Для удобства процесса необходимо демонтировать брызговики и крылья.

Электросхема Шкода Рапид

Не нашли ответ на свой вопрос? Предлагаем ознакомится с электро схемой автомобиля Skoda rapid в формате pdf: «скачать«.

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

Запись для себя и для тех, кому это интересно и может пригодиться. Сделано так, как удобно себе для визуального восприятия. Если кому то такое отображение не нравится, есть файл Exel оригинал, берите, исправляйте, делайте под себя как хотите. Все данные собраны на просторах Драйва и отобрано только то, что мне на данный момент было нужно для подключения доп источников. Выкладываю полный скрин файла и сам файл. Если есть дополнения, говорите, дополню.

З.Ы. Все данные по комплектации Activ. Другие комплектации могут отличаться (где во втором столбце у меня стоит «нет», у вас он может использоваться). Строки, выделенные красным, скорее всего не задействованы во всех комплектациях (уверен на 90%). Строки, выделенные зелёным, питание появляется после включения зажигания. В более полных комплектациях предохранители №27 и №37 могут быть задействованы. В предохранителях, где питание появляется после зажигания, происходит «провал» напряжения при заводе авто.

Предохранители Ford Fusion

Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.

Один блок находится под вещевым ящиком в салоне автомобиля. Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.

Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

Так выглядит блок предохраннителей в салоне по вещевым ящиком.

• 1.f 1 резервный свободное место.
• f 2 и f3 для прицепа.
• f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
• f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
• f 6 ABS (антиблокировочная система) 30 А
• f 7 КПП робот 15 А
• f 8 Привод внешних зеркал заднего вида 7,5 А
• f 9 Фара ближнего света (левая) 10 А
• f 10 Фара ближнего света (правая) 10 А
• f 11 Габаритное освещение при движении в светлое время суток 15 А
• f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
• f 13 Система управления двигателем (дизель) 20 А
• f 14 стартер 30 А
• f 15 Реле бензонасоса 20 А
• f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
• f 17 Переключатель приборов наружного освещения 15 А
• f 18 Радиоприёмник 15 А
• f 19 Габаритное освещение при движении в светлое время суток 15 А
• f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
• f 21 Запасной. Без предохранителя.
• f 22 Габаритный фонарь (левый) 7,5 А
• f 23 Габаритный фонарь (правый) 7,5 А
• f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
• f 25 Аварийная сигнализация 15 А
• f 26 Схема обогрева заднего стекла 20 А
• f 27 Звуковой сигнал 15 А с 2004 г. в.
• 10 А до 2004 г. в.
• f 28 На стартер и зарядку аккумулятора 3 А
• f 29 Отвечает за прикуриватель 15 А
• f 30 Система зажигания 15 А
• f 31 Переключатель приборов наружного освещения 10 А
• 31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
• 32.f 33 Переключатель приборов 7,5 А
• f 34 Запасной. Без предохранителя.
• f 35 Подогрев передних сидений 7,5 А
• f 36 На стеклоподъёмники 30 А
• f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
• f 38 Электронный блок общего назначения7,5 Ф
• f 39 Подушки безопасности 7,5 А
• f 40 АКПП 7,5 А
• f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
• f 42 Обогреватель переднего стекла 30 А
• f 43 Обогреватель переднего стекла 30 А
• f 44 Радиоприёмник 3 А
• f 45 Стоп сигналы два основных и один дополнительный 15 А
• f 46 Схема дворников и насос омывателя лобового стекла 20 А
• f 47 Стеклоочиститель заднего стекла 10 А
• f 48 Фонари заднего хода 2шт. 7,5 А
• f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
• f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
• f 51 Дополнительный прикуриватель для задней части салона 15 А
• f 52 Фара дальнего света (левая) 10 А
• 52 f 53 Фара дальнего света (правая) 10 А

Цветовая маркировка предохранителей:

• 3 А (фиолетовый)
• 7,5 А (коричневый)
• 10 А (красный)
• 15 А (синий)
• 20 А (желтый)
• 30 А (зелёный)

Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками. Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.

Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока. Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.
