Предохранители и реле audi a4 (b7, 2004 — 2009)

Резистор

Предохранители и реле мерседес w124 Вышедший из строя резистор печки является довольно распространённой неисправностью среди владельцев автомобилей Audi 80.

При этом устранить такую поломку самостоятельно не так сложно. Тут не обязательно обращаться в автосервис и платить кому-то деньги за сравнительно элементарный ремонт. Вам лишь потребуется новый резистор, а также понимание расположения искомого объекта.

Определить, что на Audi 80 не работает печка именно по причине отказа резистора, не сложно. Явным признаком такой неисправности является включение отопителя исключительно на 4 скорости, в то время как 1, 2 и 3 режимы обдува вентилятора не включаются.

Да, первым делом рекомендуется проверить состояние контактов в блоке управления, а также целостность проводов. Нельзя исключать, что дело в них. Но если проверка не показала никаких проблем в электроцепи, тогда дело в резисторе сопротивления отопителя. Он периодически перегорает, а потому нуждается в замене.

Если говорить о расположении, но резистор вы найдёте непосредственно на электромоторчике печки. Для доступа к нему потребуется открыть вещевой ящик и снять его с рельс. Фактически добраться до резистора предельно просто, если вы умеете снимать бардачок.

Воздуховод отопителя салона

Нужно отключить разъём с проводами и снять резистор с защёлок. Выходит из строя резистор по причине того, что сгорает тепловой предохранитель. Его нужно заменить, чтобы восстановить работоспособность элемента.

Решать автомобилисту, но владельцы Audi 80 обычно используют 2 метода:

• покупают новый резистор и устанавливают его на место старого;
• восстанавливают старый резистор сопротивления путём кустарного ремонта.

Объективно лучшим решением будет покупка нового элемента, который имеет гарантии качества от производителя. Но такой вариант более затратный в финансовом плане

А поскольку многим важно сэкономить, стоит описать вариант с ремонтом и восстановлением резистора

• Здесь можно взять кусочек проволоки. Но вариант не самый лучший. Предпочтительнее использовать простой предохранитель номиналом 10 Ампер;
• С помощью кусачек откусывается старый предохранитель, а на его место прикручивается новый 10-амперный элемент;
• Используя медные провода в защитной оболочке, а также изоленту, соединяются контакты резистора с контактами плавкого предохранителя;
• Далее узел собирается в обратной последовательности;
• Проверяется работоспособность отопителя на всех скоростях.

Опыт автомобилистов показывает, что такая схема ремонта резистора сопротивления печки на автомобилях Audi 80 имеет полное право на существование. Но если вы сомневаетесь, просто купите новый резистор, и поменяйте его согласно инструкции. Это дело буквально на 10 минут вашего времени.

Радиатор системы отопления

Хотя предохранители, реле и резисторы являются маленькими элементами автомобиля, они могут сыграть ключевую роль во многих вопросах. Включая и работоспособность системы отопления на автомобилях Audi 80 в разных кузовах.

Причём проверить состояние рассмотренных компонентов довольно просто. Автопроизводитель предусмотрел удобный доступ к блоку предохранителей, резистору. Даже блок управления отопителем разобрать не так сложно, как некоторым может показаться. Несколько защёлок и крепёжных винтов отделяют вас от него.

№19 решение ошибки 01259 — реле топливного насоса (audi a4 b7)

Начинаем планомерное решение проблем, первой была выбрана самоя простая (по срочности и стоимости) — ошибка по реле топливного насоса.Само реле находится в подрулевом блоке реле. Фото разбора панели и поиска реле не делал, так как не было фотоаппарата под рукой, если не лень ознакамливайтесь с текстом (хотя там все просто):1. Снимаем со стороны водителя пластиковым съемником или отверткой декоративную планку, прикрывающую предохранители (фото №2)2. Откручиваем болт, крепящий нижнюю часть обшивки под рулем (фото №2 болт выше и правее нижней стрелки)3. откручиваем два (вроде бы) болта снизу панели под рулем.4. Аккуратно тянем панель вниз, на ней закреплен фиолетового цвета диагностический выход (для подключения Васи и ему подобным парням)5. Ищем реле (черного цвета, номер на крышке 395)

6.меняем.7. Сборка в обратном порядке.Обязательно закрепить панель (насадить и защелкнуть на пазы-выступы на декоративном алюминии/дереве/»дереве») перед вкручиванием.

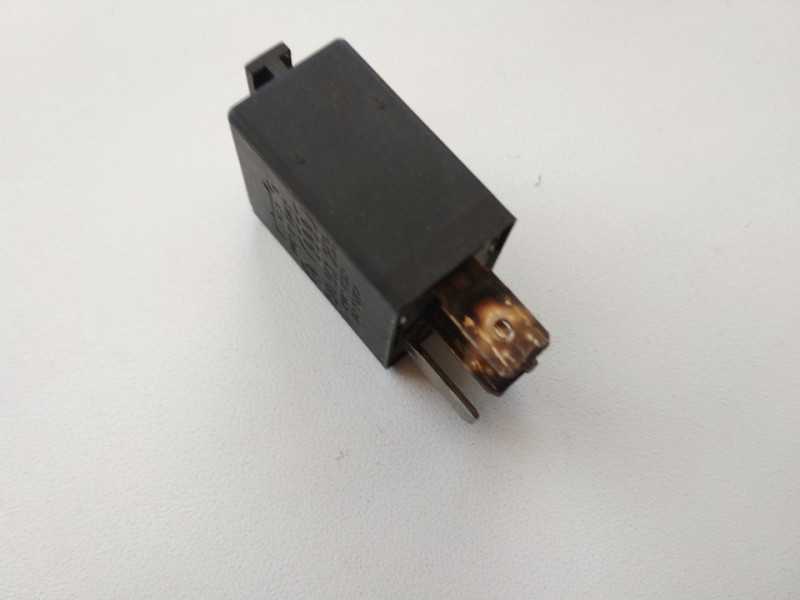

Реле у меня было сгоревшим

Потому и не качал топливный насос (потому и пришлось при замене топливного фильтра механику ртом+руками+молитвой накачивать солярку вручную). После замены все щелкает, все гудит, ДТ поступает как и должно в топливную систему.По финансам:Оригинальное реле идет с номером 395 и маркировкой 8ZO951253 (цена 500 грн

Почему горят предохранители

Частый претендент на замену — предохранитель прикуривателя. Находится он в блоке, расположенном в моторном отсеке, и дополнительно отвечает за работу аудиосистемы, бортового компьютера, освещения салона и багажника, подсветку зеркальца в козырьке. Подключение к прикуривателю мощного компрессора для накачки шин, инвертора либо другого оборудования с высоким потреблением тока часто приводит к выходу предохранителя из строя. Не рекомендуется заменять его элементами с другим номиналом, так как это может привести к неисправности электропроводки. А её ремонт значительно дороже, чем стоимость предохранителя.

Установка ламп большой мощности также может стать причиной перегорания предохранителя. Также мощные лампы сильно нагреваются, что негативно сказывается на отражателе и стекле (особенно если они выполнены из пластика). Пластиковое стекло блок-фаре в результате нагрева хуже начинает пропускать свет, что отрицательно сказывается на работе фар. Постоянно выходящие из строя предохранители могут стать причиной полной пропажи головного света, что делает эксплуатацию машины невозможной. Максимально разрешённая мощность лампочек указана в руководстве по эксплуатации и на фарах автомобиля.

Превышение номинальной нагрузки на предохранители, некачественная изоляция — все это легко может стать причиной их перегорания. Не рекомендуется заменять сгоревшие элементы проволочками, монетками или устанавливать элементы большего номинала — это может привести к возгоранию электропроводки.

Как понять, какой перегорел и как его поменять

Перегоревший предохранитель указывает на короткое замыкание, которое может быть вызвано контактом между двумя проводами или контактом провода питания с кузовом автомобиля. Чтобы проверить, перегорел ли предохранитель, нам потребуется тестер. После настройки тестера можно измерить сопротивление плавкого элемента:

Подключение тестовых проводов. Черный провод следует подключить к общей розетке. Красный провод должен быть подключен к гнезду с обозначением «Ом».

Проверка предохранителя. Следует положить предохранитель на непроводящую поверхность (дерево, ламинат или пластик). Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками измерительных проводов и посмотрите на показания, отображаемые на мультиметре:

• Предохранитель исправен: показание мультиметра изменится на низкое значение сопротивления;
• Предохранитель перегорел: показания измерителя не изменяются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.

После обнаружения перегоревшего предохранителя, следует его заменить новым с соответствующим показателем силы тока. Установка элемента с неправильным показателем силы тока станет причиной серьезных электрических проблем. Совет: храните в бардачке несколько запасных предохранителей различной силы тока.

Включение зажигания для проверки.

В случае повторного выхода из строя вскоре после замены следует отправиться к профессиональному механику для полной диагностики систем.

Номенклатурные номера предохранителей и реле Ауди A4 (B7)

Расшифровка предохранителей

Заменить поврежденные предохранители на Ауди А4 не сложно – куда больше проблем владельцам предоставляет поиск неисправного элемента. Сверяясь с данными из таблицы ниже можно быстро диагностировать причину неисправности и локализовать необходимый предохранитель – достаточно лишь сверить симптомы неисправности и узнать маркировочный номер функционального элемента.

Возможные неисправности проводки и способы их устранения

Автовладельцы Ауди 100 чаще всего сталкиваются с такими неисправностями электроцепи:

1. Полностью или частично разряженный аккумулятор. Такая проблема может быть обусловлена как саморазрядом АКБ, так и разрушением его внутренней конструкции. В зависимости от причины, проблема решается либо путем зарядки батареи, либо ее заменой.
2. Выход из строя предохранителя — самая безобидная неисправность, решается путем замены вышедшего из строя элемента.
3. Обрыв в цепи. Более сложная неисправность, как правило, обусловлена допущением ошибок при укладке проводов. Запомните — при замене провода ни в коем случае нельзя укладывать в места, где они будут подвержены воздействию движущихся элементов.
4. Окисление контактов на разъемах подключения. Часто бывает такое, что участок электроцепи целы, предохранитель — тоже, но оборудование при этом все равно не работает. Такая проблема может быть обусловлена окислением контактов на штекере или разъеме подключения. Решить ее можно путем зачистки контакта или его замены.

Основной блок предохранителей
