Где предохранители на фольксваген поло хэтчбек

Предохранители в салоне пежо 607

Данный блок расположен в приборной панели, снизу слева.

Вариант 1

Фотография блока

Схема

Расшифровка

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

Вариант 2

Схема

Назначение

F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
F3 5 A Подушки безопасности.
F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
F6 30 A Питание задних стеклоподъемников.
F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
F9 30 A Передний и задний прикуриватели (не более 100 Вт).
F10 15 A Питание компьютера бака для присадки к топливу.
F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
F12 15 A Питание коммутационного блока прицепа, гарнитуры “свободные руки”, реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
F13 5 A Питание коммутационного блока двигателя.
F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
F15 30 A Питание системы блокировки и суперблокировки замков.
F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.

Дополнительный блок

F31 5 A Правый фонарь стоп-сигнала.
F32 5 A Левый фонарь стоп-сигнала.
F33 5 A Третий фонарь стоп-сигнала.
F34 5 A Цепь электропитания радиотелефона.
F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
F36 30 A Реле сиденья пассажира.
F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
F39 30 A Реле сиденья водителя.
F40 5 A Диагностический разъем.

Блоки предохранителей «A» и «C»

Схема предохранителя довольно проста. Блок A и блок C расположены на аккумуляторе Volkswagen Polo. Кого ты скучал? Правильно, блок Б. Он был спрятан под рулевой колонкой в машине. Кроме того, внутри приборной панели с левой стороны расположен релейный блок, дополнительная опора для остальных участников управления.

Перестал работать генератор или на Поло седане перестал работать охлаждающий вентилятор? Затем поднимаемся на блок А. Именно в нем находятся предохранители, отвечающие за обе части автомобиля.

Для доступа к монтажному блоку нужно нажать на защелку крышки и снять «колпачок». Под крышкой найдем 7 предохранителей. Прежде всего, генератор пропускает ток через себя. Его мощность колеблется в пределах 150-175А. Затем идут переключатель зажигания, подрулевые переключатели и различные реле (ближний свет, топливный насос и т.д.). Номинальный ток предохранителя 110А. Далее следуют блок управления электроусилителем руля (50А), АБС и вентилятор системы охлаждения (по 40А). Зарезервировано два места.

Помощь с перераспределением напряжения оказывает блок C. Для доступа к нему нужно отсоединить пластиковые фиксаторы по бокам в моторном отсеке и снять крышку. Перед нами сгорят еще 6 предохранителей. Их схема в некоторой степени повторяет установленную в блоке А.

До двух слотов: первый и четвертый слоты отвечают за вышеупомянутую секцию управления ABS (25 и 10A соответственно). Второй и третий слоты управляют работой двигателя охлаждающего вентилятора. Пятая направлена на правильную работу электрического блока управления. Последний разъем — запасной.

Источники

https://vmiredorog.com/tehpomosch/189-predohraniteli-i-rele-v-volkswagen-polo-sedan/
https://moto-sol.ru/diagnostika-i-remont/folksvagen-polo-gde-predohraniteli.html
https://AvtoMonitor.ru/predohraniteli-vw-polo-5.html
https://avtoblokrele.com/blok-predohranitelej-i-rele-volkswagen-polo-sedan/
https://rent-cabriolet.ru/remont/folksvagen-polo-gde-nahodyatsya-predohraniteli.html
https://shassik.ru/transmissiya/predohraniteli-polo-sedan.html
https://fuse-box.ru/predohraniteli-i-rele-volkswagen-polo-6r-mk5-2009-2017/
https://venteler.ru/fol-ksvagen-polo-predokhranitel-konditsionera-gde-nakhoditsya-sedan/
https://knigaproavto.ru/shemy/volkswagen/polo/366-perechen-predohraniteley-volkswagen-polo-s-2010.html
https://zilart-auto.ru/remont/gde-nahodyatsya-predohraniteli-na-folksvagen-polo-sedan.html

Как снять блок предохранителей в Фольксвагене Поло

Прежде чем приступить к демонтажу платы с предохранителями, водитель должен обеспечить собственную безопасность:

Припарковать автомобиль на ровном участке дороги.
Заглушить двигатель.
Включить стояночный тормоз.
Подложить под колеса противооткатные башмаки.
Обесточить электрооборудование.
Перевести ключ в замке зажигания в отключенное положение.
Откинуть провода от клемм аккумулятора.

Снять модуль в салоне можно так:

Убрать крышку с технического люка.
Отвернуть 2 самореза справа и слева от предохранителей.
Демонтировать воздуховод обдува над педалями.
Вывернуть саморез с правого торца платы под приборной панелью.
Надавить на печатную плату.
Вытащить ее из-под рулевой стойки.
Отсоединить разъемы.

Основной блок в салоне снимается следующим образом:

Сместить вниз замки на крышке короба.
Снять ее.
Вывернуть саморезы на плате.
Немного подать ее на себя.
Отсоединить кабели.
Вытащить модуль.

Перед полным демонтажем установочных модулей с предохранителями нужно сфотографировать расположение вставок, крепежных деталей и разъемов. Такая мера позволит избежать ошибок при установке блоков на свои места.

Предохранители на фольксваген поло хэтчбек 2011

Фото
Видео

Рассмотрены автомобили Volkswagen Polo 5 (6R) хэтчбек 2011, 2016 года выпуска. Блок предохранителей в салоне Volkswagen Polo хэтчбек. Находится под рулевой колонкой за пластиковой крышкой.

Блок предохранителей на АКБ, A -SA- Не используется (с августа 2011 года). Реле обогрева наружных зеркал (с мая 2015 года). Рейтинг дилеров Фольксвагена volkswagen EV-EREST.RU с отзывами о сервисе.

Руководства ￫ Volkswagen ￫ Polo (Фольксваген Поло). Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.

Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск. Также учтите: при смене компонентов ни в коем случае нельзя использовать подручные средства. Актуально для тех моделей авто, которые укомплектованы этим устройством. Читая форумы, сомневался, что Поло одного года выпуска седан и хетчбек имеют разную нумерацию предохранителей — оказалось так. Расположение блока предохранителей с левой стороны панели приборов.

Предохранители Volkswagen Polo Sedan (описание): фото- и видеообзор

ГРМ, КШМ и ГБЦ. Он находится под рулевой колонкой. Их схема в некоторой степени дублирует ту, что установлена в блоке А. Встречайте нового черного поло!. Читая форумы, сомневался, что Поло одного года выпуска седан и хетчбек имеют разную нумерацию предохранителей — оказалось так. Имена участников разделяйте запятой. Вы не можете редактировать свои сообщения. Volkswagen Polo в наличии. Грешу на предохранитель, может замок. Вентилятор отопителя — переключатель.. Renault Logan AIRfrance Samopal Custom.

RSS подписка
Поделиться Vkontakte
Поделиться на Facebook
Твитнуть

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

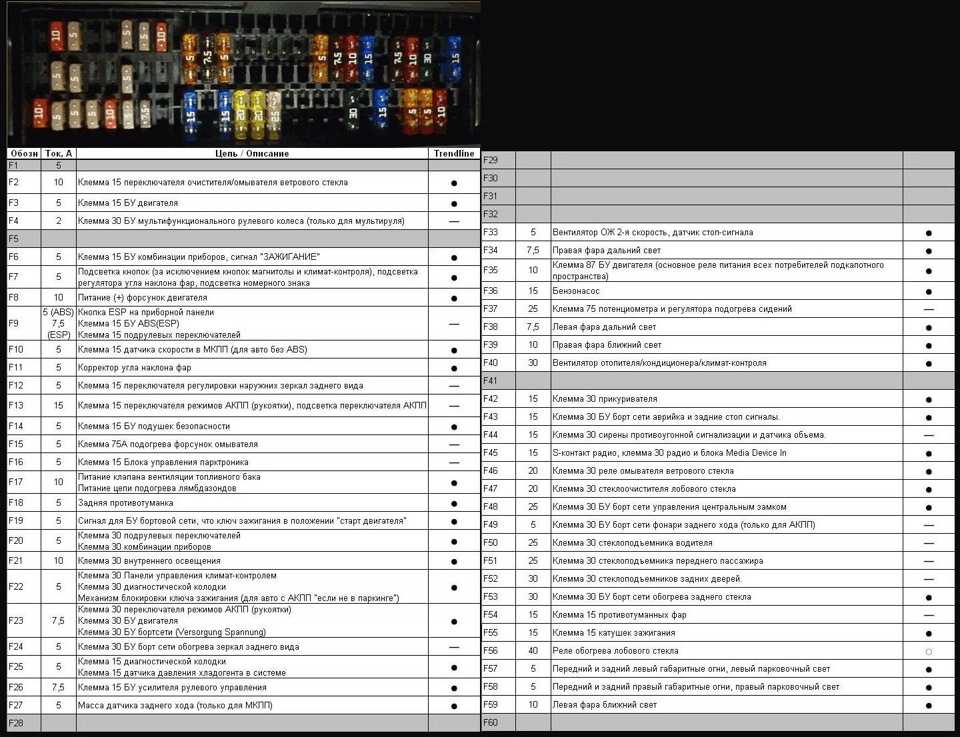

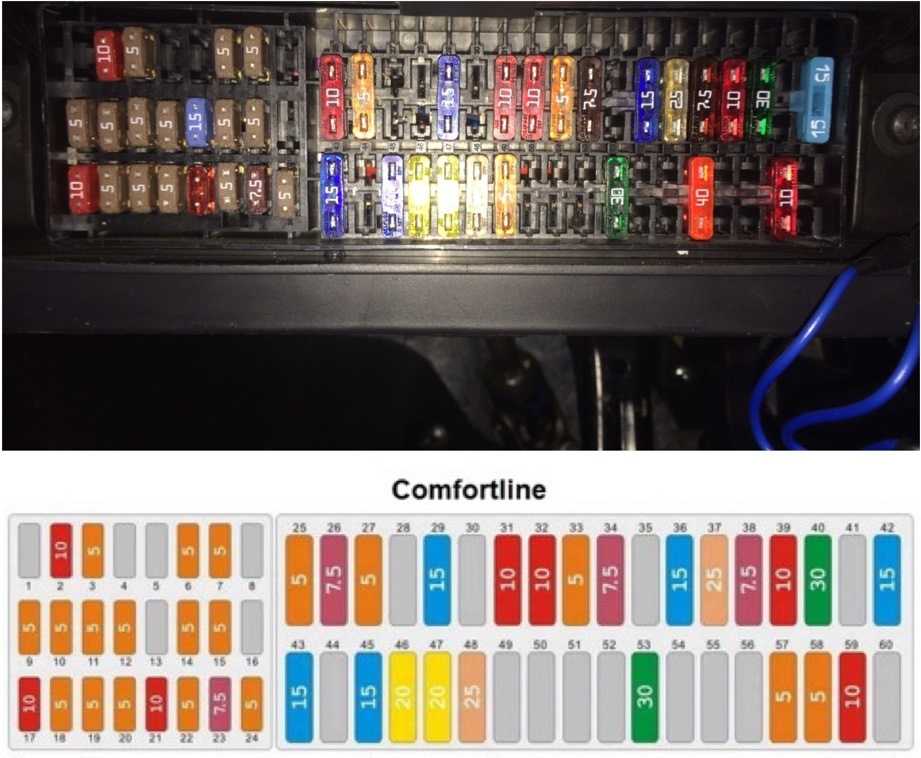

Предохранители и реле в салоне Фольксваген Поло седан

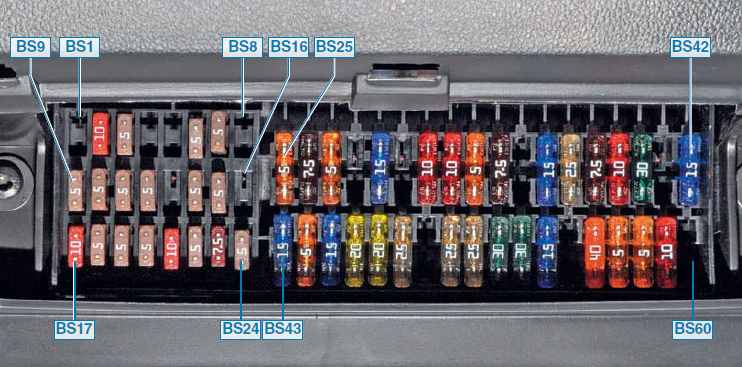

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

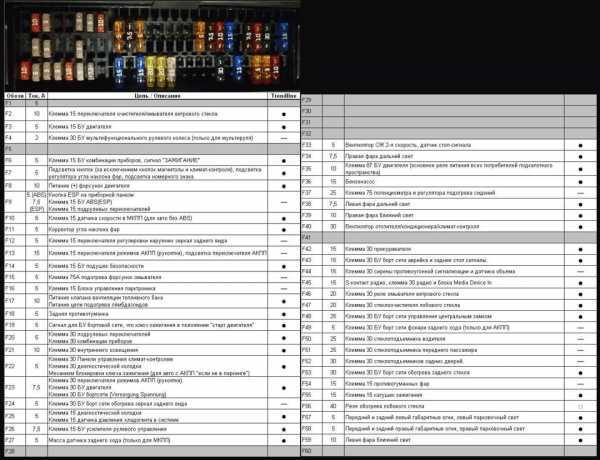

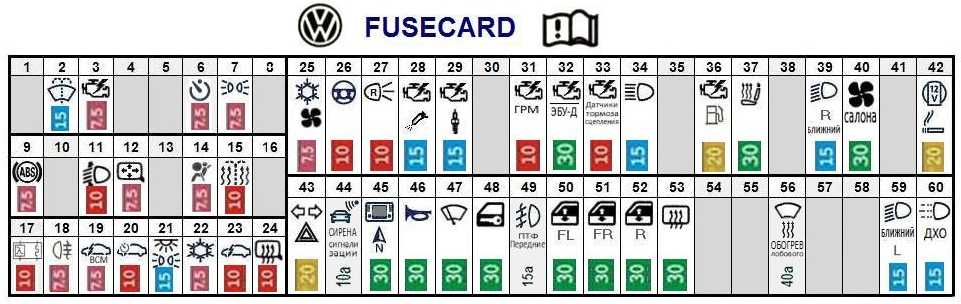

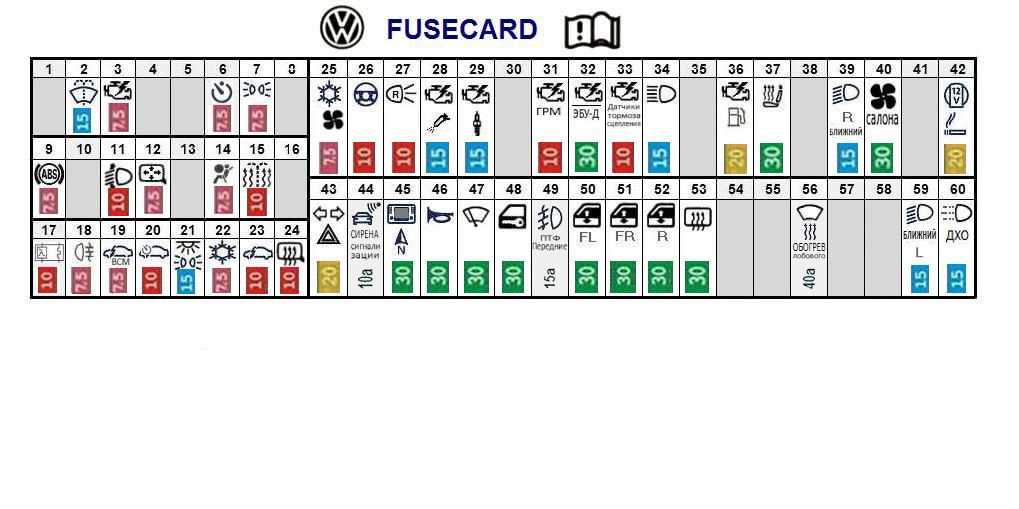

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Блок предохранителе и реле под капотом

Он находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из двух блоков. 1 – Отдел предохранителей высокой мощности в виде плавких вставок. 2 – отдел предохранителей и реле.

Блок предохранителей и реле

Вариант 1

Фото – пример

Схема

Назначение

1	Реле системы управления двигателем
2	Реле насоса системы подачи воздуха навыпуск
F1	(30А) Стеклоочиститель
F2	(5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG
F3	(5А) Блок управления бортовой сети
F4	(30А) Электронный блок управления ABS
F5	(15А) Электронный блок управления КП
F6	(5А) Комбинация приборов
F7	(40А) Реле питания
F8	(15А) Аудиосистема / Головное устройство
F9	(5А) Блок управления телефоном
F10	(5А/10А) Электронный блок управления двигателем
F11	(20А) Блок управления дополнительным отопителем
F12	(5А) Шина данных CAN, блок управления шлюзом
F13	(15А/30А) Электронный блок управления двигателем
F14	(20А) Система управления двигателем, Катушка зажигания
F15	(5А/10А) Система управления двигателем, Лямбда-зонд
F16	(30А) Электронный блок управления ABS, Правая фара
F17	(15А) Звуковой сигнал
F18	(30А) Аудиосистема
F19	(30А) Очиститель /омыватель лобового стекла
F20	(10А) Насос ОЖ
F21	(10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя
F22	(5А) Концевой выключатель (датчик положения) педали сцепления
F23	(5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха
F24	(10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан
F25	(40А) Блок управления ABS
F26	(30А) Левая фара
F27	(50А) Блок управления свечами накаливания
F28	(40А) Основные цепи зажигания
F29	(50А) Термопредохранитель 1 регулировки положения сиденья
F30	(40А) Система запуска (50А) Реле разгрузки контакта X

Вариант 2

Фотография

Схема

Описание

1	Реле 2 основных цепей зажигания
2	Реле стартера
3	Реле топливного насоса – 1,4 (ВСА) / 1,6 (BGU)
4	Реле 1 основных цепей зажигания
F1	(30А) ABS
F2	(30А) ABS
F3	(20А) Многофункциональный блок управления 2
F4	(5А) Многофункциональный блок управления 1
F5	(20А) Звуковой сигнал
F6	(5А/20А) Управление двигателем
F7	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления
F8	(10А) Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем
F9	(10А) Управление двигателем
F10	(10А) Управление двигателем
F11	(25А) Управление двигателем — бензин
F12	(15А) Управление двигателем
F13	(20А) Автоматическая коробка передач
F14	—
F15	(40А) Стартер
F16	(15А) Блок управления электро оборудованием рулевой колонки
F17	(10А) Комбинация приборов
F18	—
F19	(15А) Аудиосистема, навигационная система
F20	(10А) Телефон
F21	—
F22	—
F23	(10А) Система поддержания скорости
F24	(10А) Разъем шины данных
F25	—
F26	(5А) Управление двигателем – Дизель
F27	(10А) Обогреватель системы вентиляции картера
F28	(20А) Автоматическая коробка передач
F29	(20А) Управление двигателем
F30	(20А) Отопитель/ кондиционер
F31	(25А) Очиститель лобового стекла
F32	(10А) Управление двигателем
F33	(15А) Подкачивающий топливный насос
F34	—
F35	—
F36	—
F37	—
F38	(10А) Корректор фар
F39	(5А) Датчик температуры моторного масла, комбинация приборов
F40	(20А) Блок предохранителей /реле 1 приборной панели (F1-F11/ F29-F31)
F41	—
F42	(5А) Управление двигателем — Бензин
F43	—
F44	—
F45	—
F46	—
F47	(40А) Многофункциональный блок управления 1
F48	(40А) Многофункциональный блок управления 1
F49	(50А) Многофункциональный блок управления 1
F50	(40А) Аудиосистема
F51	(50А) Блок управления свечами накаливания
F52	(50А) Многофункциональный блок управления 1
F53	(50А) Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4)
F54	—
