Предохранители и реле hyundai getz, 2002 — 2005

Описание плавких предохранителей

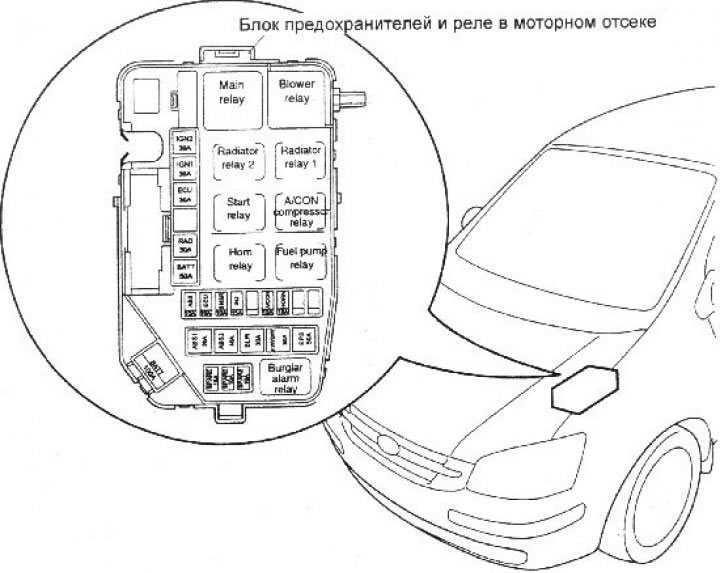

Блок предохранителей и реле в моторном отсеке

ПРИМЕЧАНИЕ :

Некоторые предохранители могут не устанавливаться на Ваш автомобиль. Данная информация действительна на день публикации руководства. При проверке блока предохранителей смотрите наклейку на нем.

ОПИСАНИЕ	НОМИНАЛЬНЫЙ ТОК	ЗАЩИЩАЕМЫЕ ЦЕПИ
IGN 2	ЗОА	Замок зажигания
IGN 1	ЗОА	Замок зажигания, реле стартера
ECU	ЗОА	Топливный насос, генератор, электронный блок управления
F/PUMP	20А	Выключатель автоматической отсечки топливоподачи
RAD	ЗОА	Вентилятор радиатора системы охлаждения
ВАТТ	50А	Фары головного света, реле обогревателя
ABS	10А	Антиблокировочная система тормозов
ECU	10А	Электронный блок управления
SNSR	10А	Кондиционер,топливный насос
INJ	15А	Форсунки
A/CON	10А	кондиционер
HORN	10А	Звуковой сигнал
ABS1	20А	Антиблокировочная система тормозов
ABS2	40А	Антиблокировочная система тормозов
BLW	ЗОА	Вентилятор, электродвигатель вентилятора
P/WDW	ЗОА	Электрические стеклоподъёмники
EPS	50А	Электрический усилитель рулевого управления
ВАТТ	1,1л.	100А	Генератор
1,3л. /1,6л.	120А
SPARE	15А	Запасной предохранитель
SPARE	10А	Запасной предохранитель
SPARE	10А	Запасной предохранитель

Панель предохранителей в салоне автомобиля ( модели с левым рас положением органов управления )

ОПИСАНИЕ	НОМИНАЛЬНЫЙ ТОК	ЗАЩИЩАЕМЫЕ ЦЕПИ
POWER CONN & R/LP	15A	Лампа освещения салона, аудиосистема, панель приборов
H/LP LH	15A	Индикатор включения дальнего света фар, фара головного света (левая)
F/FOG	10A	Передняя противотуманная фара
H/LP RH	15A	Фара головного света (правая)
PR/Htd	30A	Обогреватель заднего стекла
BLOWER	10A	Вентилятор, люк
IGNITION	10A	Противотуманный свет, ЕТАСМ, электрические стеклоподъёмники, корректор фар
R/FOG	10A	Задний противотуманный фонарь
FRT/WPR	20A	Электродвигатель омывателя ветрового стекла
HAZARD	15A	Лампы аварийной сигнализации, ЕТАСМ
STOP	15A	Стоп-сигналы, электрические стеклоподъёмники
ECU2	15A	Электронный блок управления
Htd MIR	10A	Обогреватель заднего стекла
S/Htd	20A	Подогрев сидений
DRL	10A	Наружное освещение в дневное время {для Швеции, Финляндии, Исландии)
START	10A	Реле стартера, противоугонная система
RR/WPR	15A	Электродвигатель стеклоочистителя заднего стекла
D/LOCK	20A	Система блокировки замков дверей, люк
A/BAG	10A	Подушки безопасности
ECU1	10A	РСМ, управление ABS
C/LIGHT	15A	Прикуриватель
CLUSTER	10A	Панель приборов
TAIL RH	10A	Стол-сигнал / задний габаритный огонь (правый)
T/SIG	10A	Указатель поворотов, фонарь заднего хода
AUDIO	10A	Аудиосистема, наружные зеркала заднего вида с электроприводом
A/BAG IND	10A	Подушки безопасности, указатели
TAIL LH	10A	Стоп-сигнал / задний габаритный огонь (левый)
A/CSW	10A-	Кондиционер

Панель предохранителей в салоне автомобиля ( модели с правым рас положением органов управления )

ОПИСАНИЕ	НОМИНАЛЬНЫЙ ТОК	ЗАЩИЩАЕМЫЕ ЦЕПИ
A/CSW	10A	Кондиционер
TAIL LH	10A	Стоп-сигнал / задний габаритный огонь (левый)
A/BAG IND	10A	Подушки безопасности, указатели
AUDIO	10 A	Аудиосистема, наружные зеркала заднего вида с электроприводом
T/SIG	10A	Указатель поворотов, фонарь заднего хода
TAIL RH	10A	Стоп-сигнал / задний габаритный огонь (правый)
CLUSTER	10A	Панель приборов
C/LIGHT	15A	Прикуриватель
ECU1	10A	РСМ, управление ABS
A/BAG	10A	Подушки безопасности
D/LOCK	20A	Система блокировки замков дверей, люк
RR/WPR	15A	Электродвигатель стеклоочистителя заднего стекла
START	10A	Реле стартера, противоугонная система
S/Htd	20A	Подогрев сидений
Htd MIR	10A	Обогреватель заднего стекла
ECU2	15A	Электронный блок управления
STOP	15A	Стоп-сигналы, электрические стеклоподъёмники
HAZARD	15A	Лампы аварийной сигнализации, ЕТАСМ
FRT/WPR	20A	Электродвигатель омывателя ветрового стекла
R/FOG	10A	Задний противотуманный фонарь
IGNITION	10A	Противотуманный свет, ЕТАСМ, электрические стеклоподъёмники, корректор фар
BLOWER	10A	Вентилятор, люк
PR/Htd	30A	Обогреватель заднего стекла
H/LP RH	15A	Фара головного света (правая)
F/FOG	10A	Передняя противотуманная фара
H/LP LH	15A	Индикатор включения дальнего света фар, фара головного света (левая)
POWER CONN & R/LP	15A	Лампа освещения салона, аудиосистема, панель приборов

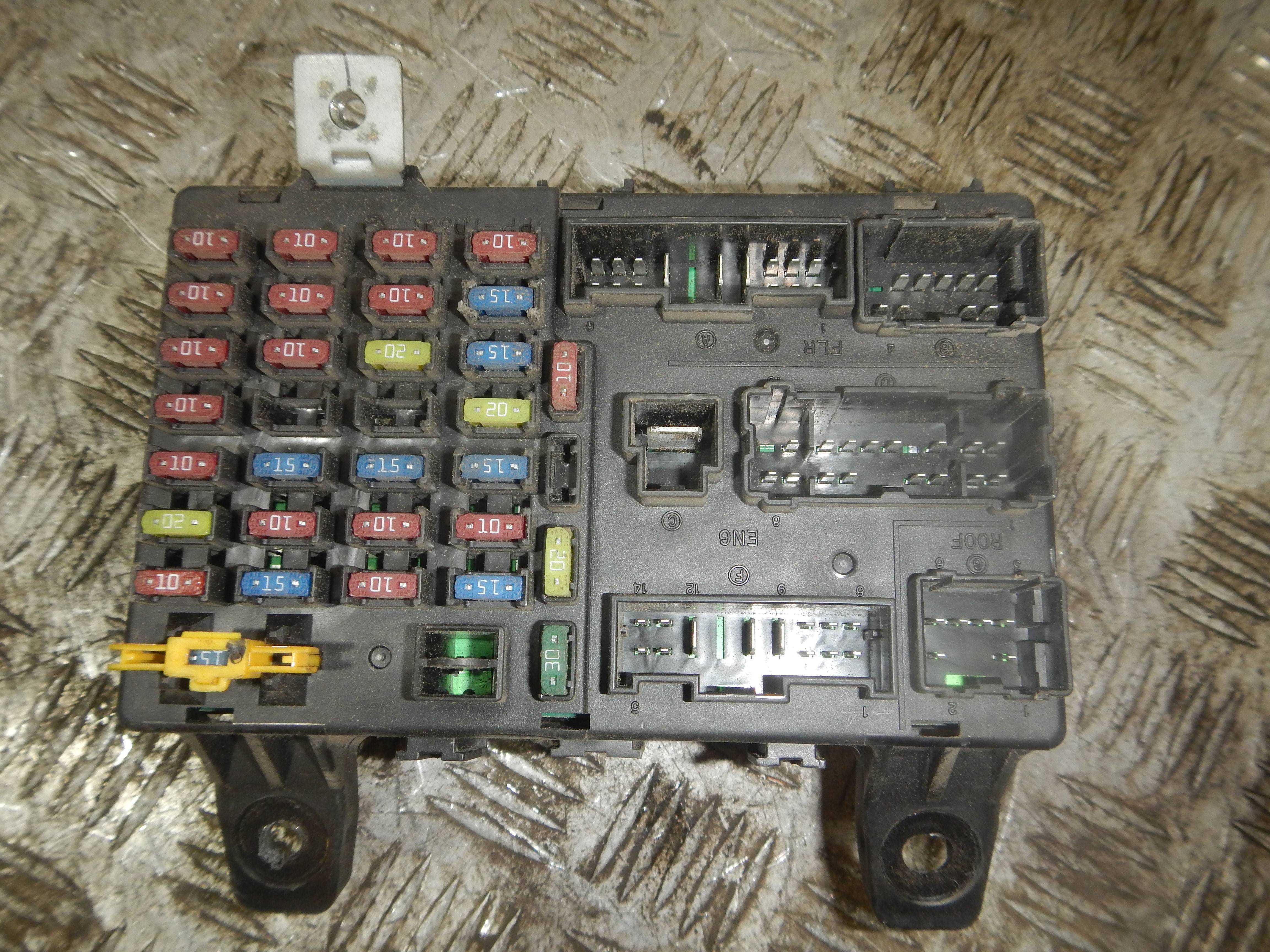

Предохранители в салоне Хендай Гетц

В салоне автомобиля монтажный блок с предохранителями расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема блока с обозначением элементов.

Описание

1	10А Выключатель кондиционера, выключатель обогрева заднего стекла
2	10А Левая передняя лампа габаритный свет, левый задний фонарь
3	10А Комбинация приборов
4	10А Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10А Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10А Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10А Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности
8	15А Предохранитель прикуривателя Хендай Гетц
9	10А Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП
10	10А ЭБУ подушек безопасности
11	20А Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15А Электродвигатель очистителя заднего стекла, блок под рулевых переключателей
13	10А  Репе стартера, реле охранной сигнализации
14	Резерв
15	10А Блок управления системой освещения дневного движения
16	20А Выключатель обогрева левого (правого) переднего сиденья
17	10А Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15А Катушка зажигания, конденсатор
19	15А Реле стеклоподъемников, выключатель стоп-сигнала
20	15А Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20А Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей
22	10А Реле заднего противотуманного света
23	10А Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10А Реле вентилятора салона, блок управления люком крыши
25	30А Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15А Правая фара
27	10А Реле противотуманных фар
28	10А Левая фара, комбинация приборов
29	15А Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши
30	Пинцет
31	Запасные

С обратной стороны блока предохранителей размещены реле.

Схема блока реле в салоне Хендай Гетц

Описание

• К10 — Реле-прерыватель указателей поворота и аварийной сигнализации
• К11 — Реле противотуманных фар
• К12 — Реле обогрева стекла двери задка
• К13 — Реле ламп габаритного света
• К14 — Реле стеклоподъемников
• К15 — Реле заднего противотуманного света
• К16 — Блок управления наружным освещением при движении в дневное время

Что за что отвечает: блок предохранителей у Хендай Гетц

Если при запуске автомобиля обнаружились проблемы или полностью перестали работать какие-то функции из комплектации – самое время проверить блок предохранителей. В Хендай Гетц блок предохранителей, а также защитные реле расположены в монтажном блоке в подкапотном пространстве.

В зависимости от рыночной направленной автомобиля блок может находиться по правую или левую сторону от двигателя – на большинство европейских машин систему можно найти справа от силового агрегата.

Система блока предохранителей на Хендай Гетц имеет нестандартную маркировку. В автомобиле можно встретить следующие обозначения:

• A/CON – 10-амперный элемент, функциональное предназначение которого заключается в защите от короткого замыкания системы кондиционирования воздуха или климатической установки;
• HORN – предохранитель отвечает только за подачу звукового сигнала. В некоторых мастерских через данный элемент часто подключают дополнительные системы сигнализации или охранный комплекс;
• INJ – элемент, отвечающий за множество электротехнических систем двигателя, в частности ЭБУ силового агрегата, датчиков положения распредвала или коленвала, а также индикатора холостого хода. С завода рекомендуется ставить деталь с пропускной способностью 15 Ампер;
• EPS – элемент, отвечающий за блок электроуправления рулевым колесом. Пропускная способность предохранителя должна составлять строго 50 Ампер;
• P/WDW – деталь отвечает только за стеклоподъемники. Пропускная способность элемента должна быть не меньше 30 Ампер, подключать к системе можно, как только переднюю пару, так и электропакет в сборе;
• BLW – элемент отвечает только за блок управления вентилятором системы отопления. Мощность составляет 30 Ампер;
• SPARE – специальная пара резервных предохранителей, которые могут понадобиться в случае установки дополнительного оборудования либо расширения комплектации транспортного средства. Данный блок предполагает установку элементов с мощностью до 10-15 Ампер;
• ALT – предохранитель генератора транспортного средства. Максимальная нагрузка на электросеть в данной цепи должна составлять не более 20 А – в противном случае предохранитель перегорает;
• SNSR – многофункциональный элемент, предназначение которого заключается в подключении вспомогательного оборудования в комплектации автомобиля. Данный элемент отвечает за питание кондиционера, топливного насоса, радио антенны или датчика концентрации кислорода в салоне;
• ECU – элемент мощностью до 10 Ампер, отвечающий за бору топливного насоса или основного предохранитель электронного блока управления двигателем;
• BATT – система отвечает за работу задних фонарей. Производитель не рекомендует подключать к данную звену еще какие-либо элементы;
• F/PUMP – специальный регулятор датчика отключения автоматической подачи топлива. Выдерживает до 30 Ампер;
• ING 1 – предохранитель мощностью в 30 Ампер, отвечает за реле стартера или блок зажигания;
• ING 2 – элемент, который обеспечивает защиту от перепадов напряжения замка зажигания.

Если в автомобиле присутствует элемент иной маркировки, то рекомендуется проверить номер детали на официальном сайте производителя. Вполне возможно, что был установлен неоригинальный элемент или аналог с другого автомобиля – помните, предохранители с других авто не всегда подходят.

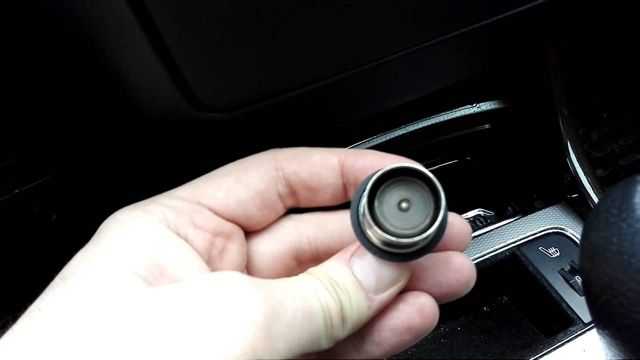

Не работает прикуриватель на Хендай Гетц: причины, ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Гетц.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

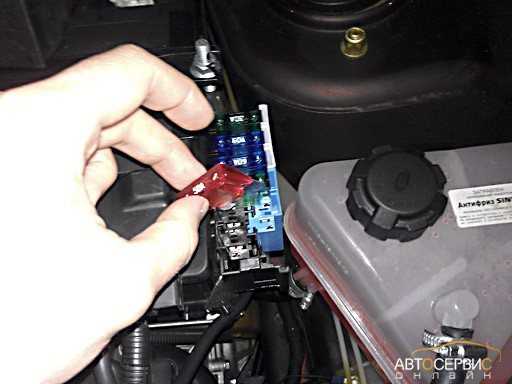

Замена предохранителя

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения, перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Ремонт проводки, питающей прикуриватель

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Вывод

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Гетц. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Важные особенности

Конструктивно автомобиль корейского производителя разработан неплохо. Но если говорить конкретно про подсветку регуляторов системы отопления, здесь есть серьёзные нарекания. Добраться до двух миниатюрных лампочек сложно, требуется разбирать всю центральную консоль.

Пытаться во всём обвинить предохранитель не получится. На Хендай Гетц отсутствует предохранитель, который бы отвечал за подсветку печи.

У некоторых возникает идея просто поменять регулятор. Но и тут владельцев Hyundai Getz ждёт неприятный сюрприз, ведь отдельно этот элемент не продаётся. Вы можете купить блок отопителя. Но такая покупка обойдётся в 4000 рублей. Так что поменять лампы будет самым оптимальным и дешёвым способом решить проблему.

Реле и предохранители в Хендай Гетц — схема монтажных блоков Hyundai Getz

Плавкие вставки Защита некоторых электрических цепей осуществляется путем включения в них плавких вставок.

Реле и предохранители в Hyundai Getz

Обычно вставки используются для защиты цепей, не оборудованных предохранителями, таких как цепь системы зажигания. Плавкие вставки похожи хендай гетц предохранители в салоне предохранители в том смысле, что выход их из строя оплавление легко определяется визуально. Для замены плавкой вставки отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вызвавшей выход вставки из строя.

Прерыватели цепи тепловые реле Тепловые реле служат для защиты таких элементов, как электроприводы стеклоподъёмников, замки дверей и электрокорректор. Некоторые из прерывателей цепей установлены в монтажном блоке.

7.2 Блоки предохранителей и реле

Возврат тепловых реле в исходное состояние на некоторых моделях осуществляется автоматически, то есть при возникновении перегрузки в цепи тепловое реле мгновенно размыкается, затем после остывания возвращается в исходное состояние. Если возврата контура в рабочее положение не происходит, следует немедленно его проверить.

Нормальное функционирование теплового реле подтверждает исправность контура. Некоторые из прерывателей оборудованы кнопками для принудительного возврата в исходное состояние вручную.

Замена предохранителей Для предотвращения короткого замыкания и перегрузок потребителей электроэнергии отдельные контуры защищены предохранителями. На автомобилях Hyundai используются предохранители с контактами ножевого типа, соответствующие последним хендай гетц предохранители в салоне достижениям. Перед заменой предохранителя сначала обязательно отключите соответствующий потребитель.

Подденьте крышку блока предохранителей узкой отверткой и снимите. Перегоревший предохранитель определяется по расплавленной металлической полоске. Расположение предохранителей показано на внутренней стороне крышки блока предохранителей.

Выньте неисправный предохранитель пластмассовым пинцетом, находящимся в крышке блока предохранителей. Отсоединяем клемму минус от аккумулятора.

Схемы блока предохранителей

Тип с правым рулем

Назначение предохранителей в панели приборов

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ПОДКЛЮЧЕНИЕ ПИТАНИЯ И R / LP	15А	Лампа, Аудио, Кластер
H / LP LH	15А	Индикатор дальнего света, фара (левая)
F / FOG	10А	Передняя противотуманная фара
H / LP RH	15А	Фара (правая)
PR / HTD	30А	Обогрев заднего стекла
ВОЗДУХОДУВКА	10А	Вентилятор, Люк
ЗАЖИГАНИЕ	10А	Противотуманный свет, ETACM, электрический стеклоподъемник, устройство регулировки угла наклона фар
R / FOG	10А	Задний противотуманный свет
FRTWPR	20А	Двигатель переднего стеклоочистителя
ОПАСНОСТЬ	15А	Предупреждающий световой сигнал, ETACM
СТОП	15А	Стоп-сигнал, электрический стеклоподъемник
ECU2	15А	ECM
HTDMIR	10А	Обогрев заднего стекла
S / HTD	20А	Подогрев сиденья
ДХО	10А	Дневной ходовой свет
НАЧАЛО	10А	Стартовое реле, Система охранной сигнализации
RR / WPR	15А	Электродвигатель заднего стеклоочистителя
D / LOCK	20А	Система дверного замка, люк на крыше
СУМКА	10А	Воздушная подушка
ECU1	10А	PCM, контроль ABS
P / ВЫХОД	15А	Розетка
КЛАСТЕР	10А	Кластер
ХВОСТ ПРАВЫЙ	10А	СТОП / задний фонарь (правый)
T / SIG	10А	Указатель поворота, задний фонарь
АУДИО	15А	Аудио, электронное наружное зеркало
A / BAG IND	10А	A / Сумка, Индикатор
ХВОСТ ЛЕВЫЙ	10А	Стоп / задний фонарь (левый)
A / C SW	10А	Кондиционер

Новости

Где находятся предохранители на лифан солано

04 августа 2015, вторник

Mercedes G500 4×4 запустили в серийное производство

За последнее время компания Mercedes-Benz представила немалое количество интереснейших новинок, которые наделали много шума в автомобильном мире. Вспомнить хотя бы модель новую GLC, которая была представлена на мероприятии, которое компания проводила у себя на родине. Однако наибольшее количество новинок немецкий бренд представил на недавнем автосалоне в Женеве

Одной из наиболее ярких и интересных новинок, которая была представлена в Швейцарии, интереснейший концептуальный внедорожник G500 4×4?, который в Женеве был показан в кислотном жёлтом цвете, что привлекло к нему дополнительное внимание. И хотя автомобиль изначально представлялся как концепт, компания решила запустить его в серийное производство, тем самым порадовав всех ценителей хороших внедорожников с потрясающей проходимостью. 08 августа 2013, четверг

08 августа 2013, четверг

Новый Hyundai i10 из Турции

Южнокорейский производитель расширяет свою производственную палитру в Турции. В ближайшее время с конвеера завода в Измит сойдет, новое поколение Hyundai i10, который до сих пор изготовлевался в индийском Ченнаи.

Замена

Небольшая часть блока предохранителей, отвечающая за опции комплектации автомобиля находиться в салоне, основные элементы – в блоке под капотом.

• В обязательном порядке отключить от аккумулятора все клеммы;
• Далее в салоне открываем накладку на приборной панели и с помощью крестовой отвертки отворачиваем фиксирующие саморезы. Затем аккуратно отщелкиваем пластиковые крепления и извлекаем накладку, что обеспечит доступ к самим предохранителям внутреннего блока;
• Теперь головкой на «10» отворачиваем новые крепления и можно полностью демонтировать блок. Осматриваем все предохранители на предмет оплавления и при необходимости меняем поврежденные элементы – извлекаются детали с помощью пинцета или специального съемника. Также под демонтированным блоком будет расположено реле – это при необходимости также прозваниваем;
• Если проблема не была устранена, переходим в подкапотное пространство, где производим осмотр по аналогичной схеме. При необходимости заменяем все поврежденные элементы;
• Далее подключаем аккумулятор и заводим автомобиль для теста и диагностики.

Помните, строго не допускается изменять тип предохранителя. Установка элемента меньшей мощности приведет к регулярному перегоранию детали, а деталь с большей пропускной способностью может стать причиной короткого замыкания и дорогостоящим ремонтом в ближайшем будущем.

Если в автомобиле постоянно выходят заводские предохранители, то необходимо пройти диагностику систему – возможны перепады напряжения или нестабильная работа генератора.

Блок предохранителей Hyundai Getz, Elantra, Sonata

На дорогах России и стран постсоветского пространства встреча с автомобилем марки Хендай – прямо скажем не редкость, что в принципе неудивительно, ведь «Хендай Моторс» — крупнейший автоконцерн в Корее и четвёртый по данному показателю на мировом рынке.

Инженеры компании ставят перед собой единственную задачу: сделать такой автомобиль, который будет по душе если не всем, то очень многим автолюбителям со всех стран планеты.

Добиться подобного без многопрофильного электрооснащения моделей нереально, вследствие чего электрических приборов в любом Хендае огромное количество.

Поломка того или иного узла электроцепи может произойти у любого автовладельца, даже несмотря на высокое качество корейских агрегатов. Зачастую виной всему является неисправность в блоке предохранителей. Именно поэтому наш ресурс решил более подробно осветить тему ремонта данного узла в автомобилях марки «Хендай» на примере общепризнанных моделей — Гетц, Элантра и Соната.

Какие проблемы могут возникнуть с панелью приборов на ВАЗ 2110?

Причины, по которым перестала работать комбинация приборов разделяются на два вида:

• некорректная работа подсветки или части индикаторов;
• полное отключение панели.

Не горит подсветка панели приборов

Для подсветки комбинации используется несколько лампочек. Затемнение отдельной части указывает на одну или две перегоревшие лампы. При полном отказе подсветки следует проверить предохранитель, отвечающий за цепь питания. Он расположен в салонном блоке на первом месте слева в верхнем ряду, имеет номинал 5А.

Причиной неработоспособности индикаторов могут быть проблемы в электронике. Так, неисправность в контроллере двигателя — возможная причина отказа лампы Check Engine.

Если при полном отказе подсветки приборов на ВАЗ 2110 перестают работать лампы освещения заднего номерного знака и габаритные огни левого борта — все эти симптомы указывают на выход из строя плавкой вставки.

Полный отказ узла

Под полным отказом комбинации приборов подразумевается выключение стрелочных индикаторов, контрольных ламп, дисплея. Основной причиной неисправности является перегорание предохранителя, расположенного в салонном блоке. Вставка с номиналом 10 А установлена на втором месте справа в нижнем ряду.

Убедиться в выходе предохранителя из строя можно по неработающим указателям поворота. В случае перегорания новой вставки следует искать проблему в коротком замыкании проводки. Запрещено пытаться решить вопрос установкой предохранителей увеличенного номинала или «жучков», поскольку это может стать причиной пожара.

Стрелки прыгают вниз и вверх

Причинами хаотичного движения стрелок является плохой массовый сигнал из-за отгнивания или ослабевания крепления провода. Согласно заводской схеме проводки, «масса» поступает от провода, закрепленного на моторном щите. Точка крепления болта расположена за местом установки аудиосистемы. Возможны иные точки проведения массового провода, полученные в результате ремонтов, выполненных прежними владельцами автомобиля. После обнаружения места контакта требуется надежно обжать крепление и проверить тестером целостность проводника.

Проблема с щитком приборов

На многих подержанных авто нередко встречаются отказы «приборки» из-за разрушения элементов печатных плат. Для проверки необходимо вытянуть комбинацию из панели, не отключая колодок питания.

Причины и устранение неисправностей

Поиск неисправностей можно начать с самого простого – проверки компонентов силовой электроники прикуривателя. Оплавление плавкого предохранителя прикуривателя может произойти при использовании приборов сила тока, которых превышает значение 15 Ампер.

Обнаружение поломки

Если причина в прикуривателе Хендай Гетц, то необходимо снять переднюю консоль и заменить плавкий предохранитель.

Другой причиной может быть короткое замыкание. В такой ситуации нужно проверить вольтаж аккумуляторной батареи при выключенном, а затем включенном зажигании.

Обрыв проводки прикуривателя – ещё одна причина. Такое возможно при длительной эксплуатации автомобиля. Здесь необходимо проверить целостность кабелей (изгибы, заломы и т.д.) и место спайки. В зависимости от причины нужно запаять место крепления кабелей или заменить кабель.

При интенсивном подключении приборов в гнездо прикуривателя нередко происходит его ослабление, например, использование зарядного устройства. Подгиб фиксирующих усиков устранит неисправность такого рода. Такой подгиб можно провести отверткой.

При постоянном использовании прикуривателя «заболеваниям» подвержена и спираль. Деформация или перегорание спирали «лечатся» заменой прикуривателя.

Замена предохранителей

Работа по замене предохранителей в обязательном порядке должна проводиться при соблюдении определенных правил и техники безопасности.

Крестовой отверткой можно снять накладку на приборной панели. Затем аккуратно убрать пластиковые крепления и снять непосредственно накладку. Таким образом, обеспечивается доступ к предохранителям.

В открывшемся рабочем пространстве провести замену поврежденных предохранителей. Можно сделать замену не только отдельно взятых предохранителей, но и блока в целом.

Если неисправность не устранена, нужно осмотреть блок в подкапотном пространстве и заменить поврежденные предохранители.

Замена предохранителей на те, у которых большая или меньшая пропускная способность грозит стать причиной замыкания.

Подключать аккумулятор можно исключительно после завершения работ.

Подготовка демонтажа прикуривателя

В ситуации, когда нужно демонтировать прикуриватель важно собрать инструменты. Для работы пригодятся отвертка, тестер и новый прикуриватель

Могут понадобиться и дополнительные кабели, паяльник с припоем и изоляционная лента.

Стоимость нового прикуривателя для Хендай Гетц составляет от 800 до 1500 руб. Приобретение оригинальной запасной части – гарантия её надежной работы.

Замена гнезда прикуривателя

При выполнении всех манипуляций необходимо соблюдать правила безопасной работы. Самое первое – выключить зажигание и снять клемму с (-) контакта аккумулятора.

Снять консоль, выкрутив саморез на дне заднего держателя стаканчика, находящегося под декоративной накладкой.

Затянуть ручник, отсоединить ручку переключения передач и приподнять консоль сзади. Необходимо отсоединить колодку с проводами штекера прикуривателя и отсоединить её.

Демонтировать металлический стержень, отогнув фиксирующие защелки.

Вынуть механизм автоприкуривателя из посадочного места и фильтр подсветки, зафиксировав защелки. Первый этап работ завершён.

В зависимости от причины неисправности нужно провести ремонт или заменить вышедшие из строя детали, после чего провести все те же действия в обратном порядке.

После присоединения снятой клеммы аккумулятора в обязательном порядке нужно проверить вольтаж аккумулятора. Если просадка составляет больше 0,5 Вольта, это говорит о наличии короткого замыкания.

Видеоинструкция

Снять, заменить и отремонтировать прикуриватель можно на основе видеоинструкции, актуальной для Хендай Гетц 2003 года выпуска.

Установка нового прикуривателя не освобождает владельца Хендай Гетц от следования несложным правилам:

• Мощность подключаемых приборов не должна составлять более 180 Ватт;
• Участок цепи предохранителя нуждается в предохранителе не менее 15 Ампер;
• Профилактический осмотр и очистка контактов от ржавчины и окисления.

Соблюдайте простые правила профилактики при эксплуатации Вашего авто и наслаждайтесь поездками на Хендай Гетц.

Демонтаж прикуривателя в Getz

Перед работой потребуется приобрести нужный инструмент. Чтобы снять прикуриватель Hyundai Getz или Акцент понадобится:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

На рынке есть разные варианты. Цена прикуривателя Хендай Акцент или Гетц составляет 800-1500 рублей. Желательно купить оригинальный товар – именно он гарантирует долгую работу устройства

Важно, чтобы к детали прилагались сертификаты соответствия

История Hyundai Getz

На фото Hyundai Getz 2002-2005 г.п. «Хундай Гетц» принадлежит южнокорейской автомобильной компании, которая показала данный субкомпактный автомобиль миру в начале 2002 года и с тех же пор его направили в полномасштабное производство и продажу по всему миру. В некоторых странах встречается иное его название, например:

• Hyundai Click — Северная Корея;
• Dodge Brisa — Венесуэла (север Южной Америки);
• Inokom Getz — Малайзия
• Hyundai TB — Япония
• Hyundai Getz Prime — Индия В 2005 году машина подверглась значительному рестайлингу, а 1.3 литровый двигатель заменили 1.4 л, в итоге получился Hyundai Getz II. Изменению подверглись не только кузов (передние и задние фары, бампер, радиаторная решетка, выхлопная система, подрамник двигателя), но и салон (руль, оформление приборной панели и центральной консоли, электрическая составляющая). Если второе поколение «Гетц» (если так можно это назвать) порадовала немного изменившимся внешним обликом (плюс добавили новую цветовую гамму отделки салона и задние дисковые тормоза), то базовая комплектация и качество материалов из которых делали салон — нет. Hyundai Getz 2 обрёл более дешевый и не качественный пластик с обивкой сидений.

Блок с предохранителями и реле в моторном отсеке

В Hyundai Getz он находится между левым крылом, стартерной батареей и корпусом воздушного фильтра.

Схема предохранителей и ее расшифровка приведены ниже.

Схема предохранителей под капотом. Схема, нанесенная на крышку

Плавкие вставки и предохранители

Номер на фото	Номинал, А	Защищаемая цепь
8	10	Кондиционер
9	10	Звуковой сигнал
10	15	ЭБУ двигателем; Форсунки; Датчики: -положения распределительного вала; -положения коленчатого вала. Регулятор холостого хода; Электромагнитный клапан продувки адсорбера
11	50	Электрический усилитель рулевого управления
15	10.15	Резерв
16	40	ЭБУ ABS;
17	20	Разъем для удаления воздуха
18	20	Генератор
19	10	Кондиционер; Топливный насос; Антенный блок иммобилизатора; Датчик концентрации кислорода; Топливный насос; Кондиционер
20	10	Топливный насос; ЭБУ
21	10	ЭБУ ABS; Разъем для удаления воздуха
22	50	Задние фонари; Предохранители № 11, 19, 20, 25, 27, 29 салонного блока
24	20	Выключатель автоматической отсечки топливоподачи
26	30	Замок зажигания; Стартер
27	30	Замок зажигания

Реле

Номер на фото	Обслуживаемая цепь
1	Вентилятор отопителя салона
2	Включения вентилятора системы охлаждения двигателя на большой скорости
3	Включения вентилятора системы охлаждения двигателя на малой скорости
4	Стартер
5	Кондиционер
6	Звуковой сигнал
7	Топливный насос
12	Электрические стеклоподъемники
13	Вентилятор отопителя салона
14	Охранная сигнализация
23	Вентилятор радиатора системы охлаждения
25	Топливный насос; Генератор; ЭБУД
30	Питание системы электронного управления двигателем

Процесс снятия и замены

Для замены предохранителей и реле в автомобиле Hyundai Getz вам понадобятся следующие инструменты:

• пластиковый пинцет,
• Торцевая головка 10 мм,
• Гаечный ключ 10 мм,
• Крестообразная отвертка.

Перед началом работы выньте ключ из замка зажигания.

Под капотом

Процедура выполняется следующим образом:

1. Откройте капот двигателя.
2. Откройте капот, отстегнув пластиковую защелку со стороны лобового стекла.
3. Вытащите перегоревший предохранитель пинцетом, а поврежденное реле — рукой. Если необходимо заменить плавкую вставку № 18 (защищает генератор переменного тока), выверните крепежный винт с помощью 10-гранного гаечного ключа.
4. Проверьте жгут проводов автомобиля и устраните причину перегорания предохранителя.
5. Установите новые защитные детали.
6. Установите снятые детали в обратном порядке.

В салоне

Процедура выполняется следующим образом:

1. Снимите крышку монтажного блока, захватив пальцами углубление в крышке.
2. Чтобы заменить предохранители:
   1. Возьмите пинцет.
   2. Найдите и удалите сгоревший элемент.
   3. Установите новый.
3. Чтобы заменить реле:
   1. Снимите нижнюю отделку приборной панели, открутив 2 винта с левого и правого нижних углов панели.
   2. Выкрутите 2 винта, крепящие блок к приборной панели, с помощью 10-гранной отвертки и потяните блок на себя.
   3. Переверните устройство на другую сторону.
   4. Вытащите соответствующее реле и замените его новым.
4. После замены компонента проверьте работоспособность устройства или его цепи.
5. Установите снятые детали на место.

Описание модели

Хетчбэк представлен как автомобиль для городской среды. Небольшие габариты, автоматическая коробка передач, 1.3 литровый двигатель. В Россию автомобиль пришёл как «Hyundai Getz». На автомобильном рынке Японии он представлен как «Hyundai TB», в Индии «Hyundai Getz Prime».

Через три года облик Хендай Гетц изменился. Процесс преображения начался заменой двигателя с 1.3 литрового на 1.4. л. Обновились линии кузова и салон автомобиля. Обновленный автомобиль поступил на рынок как «Hyundai Getz II».

Если новая модификация порадовала обновлением внешних линий: передних и задних фар, решетки радиатора и бампера, то базовая комплектация автомобиля огорчила качеством используемых для отделки салона, материалов.

Качество пластика в салоне и материал обивки сидений уступает тем материалам, которые были использованы ранее. Что все же не умаляет достоинств этой модели, поскольку изначально Хендай Гетц был представлен как бюджетный автомобиль.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.
