Реле стартера ниссан авенир w11 где находится

P12

Блоки в салоне

Схема

Основной блок с предохранителями

Находится в панели приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с расшифровкой элементов.

Фото – схема

Описание

1 – 10А	Аудиосистема
2 – 10А	Круиз-контроль
3 – 10А	Электропривод замка багажника
4 – 20А	Электрическая розетка багажника
5 – 15А	Стоп-сигналы
6 – 10А	Противотуманные фонари
7 – 20А	Обогрев заднего стекла (стекла двери задка)
8 – 10А	Обогрев передних сидений
9 – 10А	Круиз-контроль
10 – 10А	Питание электронных устройств
11 – 10А	Система управления автоматической коробкой передач
12 – 10А	Питание электронных устройств
13 – 10А	Плафоны освещения салона
14 – 15А	Электродвигатель воздухонагнетателя
15 – 10А	Кондиционер
16 – 15А	Электродвигатель воздухонагнетателя
17 – 10А	Система управления двигателем
18 – 10А	Дополнительная система безопасное (SRS)
19	Резерв
20 – 10А	Система управления двигателем
21 – 10А	Втягивающее реле стартера
22 – 15А	Прикуриватель
23 – 10А	Электроприводы управления наружными зеркалами заднего вида
24 – 15А	Электрическая розетка центральной консоли
25  – 20А	Очиститель ветрового стекла
26 – 15А	Омыватели ветрового стекла и стекла двери задка
27 – 10А	Датчики
28 – 10А	Очиститель стекла двери задка
29 – 15А	Топливный насос
30 – 10А	Комбинация приборов
31 – 10А	Антиблокировочная система тормозов (ABS)

Реле на лицевой стороне панели блока предохранителей

Обозначение

1. реле обогрева заднего стекла;
2. реле электродвигателя привода дроссельной заслонки;
3. реле противотуманных фонарей;
4. реле стеклоподъёмников;
5. реле-прерыватели;
6. реле-прерыватели.

Реле на тыльной стороне панели блока предохранителей

Назначение

1. реле зажигания;
2. реле дополнитель­ного оборудования;
3. реле воздухо – нагнетателя системы вентиляции, отопления и кондиционирования

Блоки под капотом

Схема

Монтажный блок предохранителей

Фото – схема

Описание

1 – 120A	1-й главный предохранитель
2 – 80А	Потребители при включенном зажигании
3 – 50А	Электродвигатель насоса блока энтиблокировочной системы
4 – 40А	Выключатель (замок) зажигания
5 – 30А	Электромагнитные клапаны блока антиблокировочной системы
6	Резерв
7	Резерв
8 – 10А	Габаритные огни
9 – 15А	Аудиоистема
10 – 10А	Система управления двигателем
11 – 15А	Звуковой сигнал
12	Резерв
13	Резерв
14 – 15А	Ближний свет (левая фара)
15 – 15А	Ближний свет (правая фара)
16 – 15А	Электродвигатель привода дроссельной заслонки
17 – 15А	Дальний свет (левая фара)
18 – 15А	Дальний свет (правая фара)
19 – 15А	Противотуманные фары
20 – 20А	Катушки зажигания
21 – 80А	2-й главный предохранитель
22	Резерв
23 – 30А	Омыватели фар
24 – 40А	2-й электродвигатель вентилятора радиатора
25 – 40А	1-й электродвигатель вентилятора радиатора
26 – 40А	Электро стеклоподъемники

Блок реле

Вариант 1

Обозначение

1. реле противо­туманных фар;
2. реле вентиляторов радиаторов;
3. реле дополнительного оборудования;
4. реле вентиляторов радиаторов;
5. реле электромагнитной муфты компрессора кондиционера;
6. реле вентиляторов радиаторов;
7. реле включения режимов «Р» (пар­ковка) «N» (нейтраль) автоматической коробки передач или вариатора;
8. реле включения ближнего света фар в дневное время;
9. реле звукового сигала;
10. реле вентиляторов радиаторов.

Вариант 2

Рекомендации по замене предохранителей, реле или плавких вставок в блоках Ниссан Тиида

При планировании работ по замене предохранителей, плавких вставок или реле необходимо:

• убедиться, что электропотребитель вызвавший перегорание предохранителя или плавкой вставки исправен;
• также убедиться, что выключатель зажигания и центральный выключатель освещения находится в положении “OFF” (Выключено);
• свериться со схемой которая нанесена на крышку блока;
• при замене предохранителя нужно использовать только тот тип предохранителя реле или плавкой вставки, который рекомендован заводом изготовителем и руководстве по эксплуатации;
• убедиться, что номинальный ток заменяемой плавкой вставки или предохранителя не больше и не меньше оригинальной;
• если замененный предохранитель перегорел снова, то нужно выяснить нет ли короткого замыкания или обратиться на станцию техобслуживания.

Электронные блоки предохранители и реле расположенные в салоне Ниссан Альмера Классик

В передней панели Ниссан Альмера Классик выделим 8 мест установки электронных блоков и отдельных реле. Далее рассмотрим две схемы расположения электронных блоков и реле в передней панели Альмера Классик.

Схема №1 расположения блоков и реле в салоне автомобиля Альмера Классик

1. Блок-1 предохранителей и реле;
   1. 1 Обратная сторона блока-1 предохранителей и реле ;
2. Реле дверных замков;
3. Блок HFK;
4. Реле EGI;
5. Реле электропривода дроссельной заслонки (QJ16);
6. Блок управления АКП;
7. Блок управления подушками безопасности;
8. Блок реле в составе из:
   • реле задних габаритных фонарей;
   • реле обогревателя щеток очистителей ветрового стекла;
   • реле экономии заряда аккумулятора;
   • реле АСС2;

Далее подробно рассмотрим расположение реле блока-1 и его обратную сторону 1.1

Для доступа к реле блока-1 нужно снять декоративную часть панели приборов под рулевой колонкой.

С правой стороны блока-1 установлены:

• Реле стеклоподъемников;
• Реле заднего противотуманного фонаря;
• Реле отпирания дверей;

С левой стороны блока-1 установлены:

• Прерыватель;
• Реле зеркал;

С обратной стороны блока-1 (на схеме 1.1) установлены:

• Реле нагревателя;
• Реле АСС;
• Реле IGN1;
• Реле IGN2;

Схема №2 расположения электронных блоков и реле в салоне Альмера Классик

Данная схема альтернативная для сравнения.

1. монтажный блок предохранителей и реле;
2. электронный блок управления двигателем;
3. блок управления подушками безопасности;
4. электронный блок управления АБС;
5. реле блока управления двигателем;
6. реле времени очистителя ветрового стекла;
7. блок централизованной блокировки замков дверей;
8. реле блокировки стартера;
9. блок управления сигнализатором не выключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
10. реле-прерыватель указателей поворота и аварийной сигнализации;
11. выключатель стоп-сигнала;
12. реле противотуманных фар;
13. реле бензонасоса;
14. реле времени очистителя заднего стекла;
15. разъем жгута проводов дверных выключателей;
16. разъем жгута проводов салона и моторного отсека;
17. выключатель стеклоподъемников и люка крыши.

Предохранители блока-1 в салоне Альмера Классик

Блок-1 расположен в передней панели автомобиля слева от рулевой колонки за откидным отсеком для мелочей.

Для доступа к предохранителям нужно снять пластиковый карман (см. фото выше). На обратной стороне нанесена схема и описание предохранителей.

Далее рассмотрим схему расположения предохранителей блока-1 в салоне автомобиля

Таблица с описанием назначения предохранителей блока-1 в салоне Ниссан Альмера Классик

№	Сила тока, А	Цветпр-ля	Наименование потребителя
1	10	Красный	Плафон освещения салона
2	15	Синий	Дверные замки
3	10	Красный	Фонари стоп-сигнала
4	10	Красный	Аудиосистема
5	10	Красный	Система управления двигателем
6	10	Красный	Подушки безопасности
7	10	Красный	Кондиционер
8	10	Красный	Система управления АКП
9	10	Красный	Питание зажигания
10	10	Красный	Питание от аккумулятора
11	20	Желтый	Обогреватель заднего стекла
12	–	–	Резерв
13	10	Красный	Фары
14	10	Красный	Форсунки
15	10	Красный	Комбинация приборов и часы
16	15	Синий	Прикуриватель
17	10	Красный	Наружное зеркало заднего обзора
18	15	Синий	Нагнетатель 1
19	15	Синий	Нагнетатель 1
20	–	–	Резерв
21	10	Красный	Фонари указателя поворота
22	10	Красный	Комбинация приборов и фонари заднего хода
23	10	Красный	ABS
24	20	Желтый	Стеклоочистители
25	10	Красный	Обогрев сидений
26	15	Синий	Топливный насос
27	15	Синий	Аудиосистема
28	10	Красный	Дополнительное электрооборудование салона

Описание для Nissan авенир

Предохранители в салоне

Верхний ряд Группа BAT 1. 20А электрообогрев заднего стекла 2. 10А стоп-сигналы 3. 15А гнездо прикуривателя в салоне 4. 10А салонное освещение 5. 10А фары 6. 10А запасная цепь (предохранитель по умолчанию не используется) 7. 10А электрообогрев переднего стекла (опция)

Группа IGN1 1. 10А блок управления двигателем 2. 10А SRS (подушки безопасности) 3. 10А электрооборудование впрыска 4. 10А запасная цепь (предохранитель по умолчанию не используется) 5. 15А топливный насос

Нижний ряд Группа IGN1 1. 10А ABS (антиблокировочная система) 2. 20А передние дворники 3. 10А задний дворник 4. 10А поворотные сигналы 5. 10А приборная панель

Группа IGN2 1. 15А вентилятор охлаждения двигателя 2. 15А вентилятор охлаждения двигателя 3. 10А кондиционер

Группа ACC 1. 10А электрозеркала 2. 10А – аудиооборудование

Вариант 2

Замена предохранителей на Nissan Primera P12

Подготовительный этап:

• Отвертка с плоским наконечником;
• Дополнительное освещение;
• Комплект новых реле – коммутаторов, предохранителей;
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей в салоне:

• Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
• По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.

Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.

Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):

• Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
• Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
• По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.

Рекомендации по техническому обслуживанию предохранителей

Nissan Primera P12

• После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости;
• Покупайте запасные части, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилерских центрах;
• Функциональность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ниссан Примера Р12 составляет 55 – 60 тыс. км.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Предохранители Ниссан Примера P12: где находятся, замена

В автомобилях марки Ниссан Примера первого – третьего поколений штатное расположение монтажного блока предохранителей идентичное.

За исключением предустановленного правостороннего руля.

В такой модификации защитные модули расположены с права от рулевой колонки.

Где находятся блоки предохранителей:

• Основной: в салоне машины, слева от руля,
• В моторном отсеке: слева от аккумуляторной батареи,
• Под капотом, слева от расширительного бачка системы охлаждения.

Защитные модули помещены в пластиковые корпусы с целью защиты от попадания влаги, пыли, грязи, образования конденсата.

Учитывая большое количество предохранителей в каждом из блоков, на тыльной стороне крышки нанесено расположение, маркировка, распиновка, расшифровка.

Процесс идентификации и замены неисправного модуля не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа может способствовать преждевременному износу оборудования.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Описание предохранителей : расположение, схемы, цена

Замена предохранителей на Nissan Primera P122

• Рекомендации по техническому обслуживанию предохранителей2.1

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Предохранители и реле Ниссан Примера (P12)

Цепи питания защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены модели Ниссан Примера (П12) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями QG16DE (1.6 л.), QG18DE (1.8 л.), QR20DE (2.0 л.).

В моторном отсеке

Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.

Назначение предохранителей в блоке моторного отсеке

№	Ток, А	Защищаемая цепь
1	120	1-й главный предохранитель
2	80	Потребители при включенном зажиrании
3	50	Электродвигатель насоса блока антиблокировочной системы
4	40	Выключатель (замок) ззжигания
5	30	Электромагнитные клаnаны блока антиблокировочной системы
6	—	Резервные
7	—
8	10	Габаритные огни
9	15	магнитола
10	10	Система уnравления двиrателем
11	15	Звуковой сигнал
12	—	Резервные
13	—
14	15	Ближний свет (левая фара)
15	15	Ближний свет (правая фара)
16	15	Электродвиrатель привода дроссельной заслонки
17	15	Дальний свет (левая фара)
18	15	Дальний свет (правая фара)
19	15	Противотуманные фары
20	20	Катушки зажигания
21	80	2-й главный предохранитель
22	—	Запасной
23	30	Омыватели фар
24	40	электродвигатель вентилятора радиатора №2
25	40	электродвигатель вентилятора радиатора №1
26	40	Стеклоподъемники

Предохранители ниссан примера и блоки реле с описанием схем и фотографиями

Рекомендации по техническому обслуживанию предохранителей Nissan Primera P12 После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости; Покупайте запасные части, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилерских центрах; Функциональность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации предохранителей, реле — коммутаторов на Ниссан Примера Р12 составляет 55 — 60 тыс. Устал платить за штрафы? Выход есть!

Абсолютно легально статья Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны на левой передней части боковины и в подкапотном пространстве слева от аккумуляторной батареи. Большинство предохранителей установлено в монтажном блоке предохранителей в расположение предохранителей на ниссан примера р12, расположенном на передней части боковины кузова под пластиковой крышкой.

Цепи, защищаемые предохранителями номера предохранителей указаны на фото.

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на крышка монтажного блока снята. В табл. Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: Расположение предохранителей на ниссан примера р12 реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните.

Для замены предохранителя зацепите его пинцетом Перегоревший предохранитель замените новым, соответствующего номинала.

Перечень и описание блоков реле на Nissan Primera P11

На плате в салоне стоят плавкие вставки, подключенные к следующему электрооборудованию:

• омывателю и очистителю фар;
• дневным ходовым огням;
• кондиционеру;
• отопителю;
• центральному замку;
• фонарям заднего хода;
• электродвигателю вентилятора обдува системы охлаждения;
• диагностическому разъему;
• обогреву заднего стекла;
• иммобилайзеру;
• приводу обзорных зеркал на дверях;
• аудиосистеме;
• указателям поворота;
• дворнику на лобовом стекле;
• розетке прикуривателя;
• стоп-сигналам;
• датчику скорости.

Здесь же стоят коммутационные переключатели:

• основных и дополнительных цепей системы зажигания (стартера);
• крыльчатки печки.

В подкапотном пространстве в основном модуле стоят предохранители, обеспечивающие защиту таким электроприборам:

• электроприводу люка;
• модулям, где установлены правая и левая фара;
• генератору;
• омывателям переднего и заднего стекол;
• туманкам;
• генератору;
• АБС;
• габаритам.

В блоке реле содержатся коммутационные переключатели, относящиеся к нескольким типам оборудования:

• электромагнитной муфте кондиционера;
• вентилятору охлаждения двигателя;
• очистителю заднего стекла;
• ПТФ;
• антиблокировочной системе;
• обогревателям зеркал;
• насосу ABS;
• звуковому сигналу.

Предохранители ниссан примера и блоки реле с описанием схем и фотографиями

Nissan Primera

выпускался в 3 поколениях с кузовами седан, универсал и лифтбэк. Первое поколение — p10, производилось в 1990, 1991, 1992, 1993, 1994, 1995 годах. Второе — p11, в 1996, 1997, 1998, 1999, 2000 годах. Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Мы представим информацию с описанием блоков предохранителей и реле ниссан примера p11 и p12 (2 и 3 поколения), их фотографии, схемы и назначение элементов. Отдельно отметим предохранители прикуривателя.

Основной блок с предохранителями

Вариант 1

Фотография.

Описание

Сверху вниз, с лева на права.

1. Мотор вентилятора
2. Кондиционер
3. Приборная панель
4. INJ (Система впрыска)
5. Электронные компоненты/ лампа салона
6. Мотор вентилятора
7. Сигналы поворота
8. Топливный насос
9. Подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживатель стекла заднего (при наличии)
13. Электронные компоненты приборной панели
14. Прикуриватель
15. ABS
16. Сигнал стартера
17. Задняя щетка
18. Противотуманные фары
19. Зеркала
20. Стоп сигналы
21. Щетки
22. Дополнительная розетка
23. система
24. Управление АКПП
25. Аварийная сигнализации

За прикуриватель отвечает предохранитель 3-й сверху предохранитель в среднем ряду на 15А.

Таблица — схема

Вариант 2

Фотография

Таблица с обозначением

За прикуриватель отвечает предохранитель 2-ой по счету предохранитель в верхнем ряду на 15А. На рисунке обведен красным.

Монтажный блок с предохранителями

Вариант 1

Фото — схема

Описание

Вариант 2

Фото — схема

Перевод обозначений на русский

• hazard — аварийная сигнализация
• horn — звуковой сигнал
• alt s — сигнал возбуждения обмотки генератора
• tail — задние фонари
• abs sol — соленоид абс
• ign sw — вкл. зажигания
• abs mtr — мотор абс
• battery — аккумулятор
• h/lamp rh — правая фара
• h/lamp lh — левая фара
• audio — магнитола
• eng cont — блок управления двигателем
• ign coil — катушка зажигания
• throt motor — привод дроссельной заслонки
• inj — что-то про инжектор
• hid rh — ксенон правый
• hid lh — ксенон левый
• rr defog — задние противотуманные фары
• rad fan 1,2,3 — пропеллер радиатора 1,2,3
• main — основной пред хз на что
• power window — эл. стеклоподъёмники

Предохранители и реле ниссан авенир и эксперт с фотографиями блоков и описанием назначения

Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах. Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее. Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.

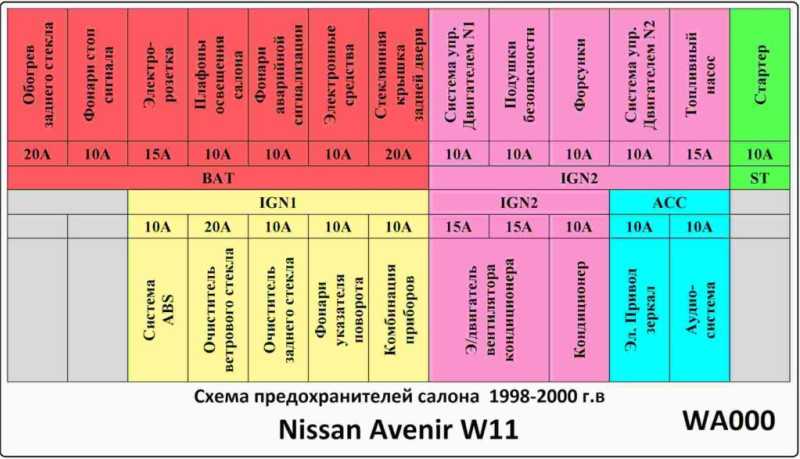

Схема предохранителей ниссан авенир

Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах. Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее. Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.

Предохранители и реле ниссан авенир и эксперт с фотографиями блоков и описанием назначения

Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах.

Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее.

Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.

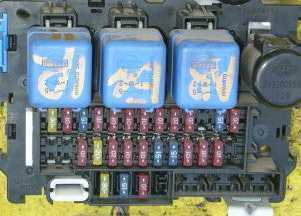

Предохранители и реле в салоне

Находится с правой стороны за перчаточным ящиком.

Видео пример расположения и замены предохранителя прикуривателя.

Данный блок находится рядом с аккумулятором.

Он расположен с обратной стороны, около бочка с омывающей жидкостью.

Предохранители в салоне

Верхний ряд Группа BAT 1. 20А — электрообогрев заднего стекла 2. 10А — стоп-сигналы 3. 15А — гнездо прикуривателя в салоне 4. 10А — салонное освещение 5. 10А — фары 6. 10А — запасная цепь (предохранитель по умолчанию не используется)

7. 10А — электрообогрев переднего стекла (опция)
