Ниссан патфайндер 51 кузов предохранители

Где находятся группы предохранителей и реле на Ниссане Патфайндере R50, R51 и R52

История производства японского внедорожника Nissan Pathfinder насчитывает 5 поколений:

• WD21/GD21 – 1985 г.;
• R50 – 1995;
• R51 – 2004;
• R52 – 2012;
• R53 – 2021.

Автомобили 3-й генерации собирались на заводе компании Nissan под Санкт-Петербургом до 2014 г. Рестайлинг европейской версии автомобиля состоялся в 2010 г.

Коммутационные реле и предохранители на Ниссане Патфайндере установлены на печатные платы. Монтажные боксы с ними находятся в 2 точках кузова.

Под капотом

Поиск перемычек на Nissan Pathfinder 3-го поколения состоит из таких действий:

1. Поднять передний капот и установить его на газовые упоры.
2. Осмотреть верхний угол между АКБ и левой стойкой амортизатора.
3. Найти пластмассовую коробку.
4. Отжать фиксаторы и снять крышку.

Модуль с релейными переключателями находится у противоположного борта моторного отсека. На клемме аккумуляторной батареи располагается блок с силовыми плавкими вставками.

Доступ к блоку под капотом.

В салоне

Добраться до печатной платы с предохранителями в пассажирском салоне можно так:

1. Заглянуть в кабину через пассажирскую переднюю дверь.
2. Осмотреть приборную панель.
3. Найти бардачок.
4. Открыть его.
5. Нажать на боковые кнопки.
6. Вынуть лоток.

Доступ к блоку в салоне.

Nissan pathfinder r51 блок предохранителей схема

Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1 ое и 2 ое производилось до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялось 3 поколение ниссан патфайндер с маркировкой r51. А с 2015 и по настоящее время в сборке 4 поколение. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан патфайндер r51 (3 поколение) и 4. Их фотографии, схемы, места расположения. А так же покажем какие из элементов отвечаю за работу прикуривателя.

В зависимости от региона поставки, года выпуска и комплектации, возможно различные варианты исполнения данных блоков.

Как поменять предохранители на Патфайндер

Предохранители Патфайндер 4 находятся в трех местах: два блока под капотом и один в салоне. Основной блок расположен справа от корпуса воздушного фильтра над АКБ. Меньший блок находится с пассажирской стороны над пластиковой крышкой двигателя. Блок в салоне размещен под панелью водительской стороны, возле того места, где обычно находится левое колено водителя.

Для замены предохранителя следует снять крышку блока, с обратной стороны можно найти схему расположения. Такая же схема есть в руководстве пользователя. Затем щипцами достать нужный предохранитель, и осмотреть его на свет. Если нить внутри предохранителя повреждена, значит он сгорел. Впрочем визуально целый пред тоже можно заменить — они стоят недорого.

Заменив предохранитель, следует проверить ту электрическую цепь, в которой была неисправность: фары, стеклоподъемники, кондиционер и т.д. Если проблема осталась, вероятно существует короткое замыкание или повреждение самого электрического компонента.

Расположение и расшифровка предохранителей Ниссан патфайндер

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

Замена предохранителей прикуривателей в Nissan Qashqai

Nissan Pathfinder 51(2006-08)модификация штатного оборудования под модель 2015 г. (Xanavi.ru)

ПОЧЕМУ ОТКАЗАЛ СТЕКЛОПОДЪЕМНИК, НИССАН АЛЬМЕРА КЛАССИК?

Замена ламп ближнего света и замена предохранителей на Ниссан Икстреил (Nissan X-trail) Т31

Nissan pathfider Реле 25224B FR BLOWER подгоревший контакт

Магнитола NISSAN PATHFINDER

Нет искры Ниссан. Ремонт трамблера Ниссан, Мазда, Митсубиши.

• Рамка 2 din Мерседес спринтер
• Диски на автомобиль Chevrolet Lacetti
• Шевроле круз и Фольксваген поло сравнить видео
• Что лучше Хендай Солярис киа рио или ниссан альмера
• Сузуки кун я люблю тебя
• Какие автомобили Мицубиси собирают в россии
• Шины для Opel astra g 2002
• Инструкция по эксплуатации и ремонту Пежо 408
• Запчасти для Киа шума 1999
• Колеса на Ниссан микра какие подходят
• Зеркало заднего вида Вольво S40
• Ошибка 24 у Лексуса рх 330
• БМВ из нфс для самп
• Фольксваген поло седан проблемы с двигателем стук
• Как проверить коробку автомат al4 на Ситроен с5

Главная » Подборки » Расположение и расшифровка предохранителей Ниссан патфайндер

Источник статьи: http://xn--80aaajvii0auesmd7d.xn--p1ai/raznoe/nissan-patfajnder-blok-predoxranitelej-r51-rasshifrovka-predoxraniteli-i-rele-nissan-patfajnder-s-opisaniem-iz-naznacheniya.html

Предохранители на NISSAN PATHFINDER R51 (Ниссан патфайндер схема предохранителей) — Авто сайт

Клапан EGR Ниссан Патфайндер дизель 2008г.

И однажды, ему звонит мама и просит помочь, разобраться в компьютере. У друга-программиста на телефоне громкий динамик, и когда он разговаривает с кем-либо по телефону, то можно слышать, что говорит его собеседник.

Коробка -автомат гидравлическая, можно сказать на весь срок службы авто. Сделать ремонт автомобиля Оригинальное название: Молодцы япошки, нечего сказать.

Авторазборка Nissan Pathfinder

Это так важно? — полувопросительно произнес Джабба. — Очень важно, — сказал Смит

— Если бы Танкадо подозревал некий подвох, он инстинктивно стал бы искать глазами убийцу.

Как вы можете убедиться, этого не произошло.

Предохранители nissan leaf — расположение блоков с описанием. Предохранитель прикуривателя.

Nissan Leaf один из первых серийных электрических автомобилей компании Nissan. Он производился в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. В данном материале мы покажем расположение блоков с предохранителями в nissan leaf, их фотографии и назначение. Отдельно отметим предохранитель отвечающий за прикуривателя.

В зависимости от комплектации и региона поставки возможно различное исполнение и размещение блоков. В случае затруднения обратитесь к дилеру.

Блок предохранителей в салоне

Он расположен за крышкой в передней стойки. На обратной стороне будет расположена актуальная схема с описанием назначения.

Фото — схема

Описание

• 20А — розетка / прикуриватель
• —
• 10А — Аудиосистема / зеркало
• —
• 15A — Системы парковки / торможения
• 15А — Вентилятор
• —
• 15А — Вентилятор
• 10А — Электро компоненты
• 10А — Электро компоненты
• 10A — Измерительные приборы
• 15А — Подогрев сидений
• 10А — Свет в салоне
• 15А — Обогреватель рулевого управления
• 10A — Выключатель
• 10А — Подогрев зеркал
• 15А — Наружный свет
• 10А — Измерительные приборы
• 10А — АБС
• 10А — Электрокомпоненты
• 10А — Омыватель
• 10А — Подушки безопастности

Блоки под капотом

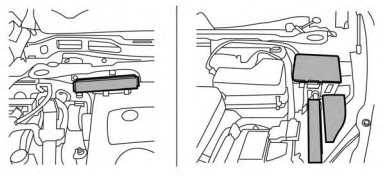

Общая схема расположения блоков

Фотография блока 1

Актуальная описание и назначение на внутренней стороне крышки.

Фотография блока 2

Назначение элементов будет расположено в верхней части.

Электросхемы автомобиля 1999 Nissan Pathfinder LE

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

ТОРМОЗНАЯ СИСТЕМА ABS ESP

ПРОТИВОУГОННАЯ СИСТЕМА

БЛОКИ УПРАВЛЕНИЕМ КУЗОВА

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN

СИСТЕМА КРУИЗ-КОНТРОЛЯ

СИСТЕМЫ ПОДОГРЕВА

СИСТЕМА ВПРЫСКА, СИСТЕМА УПРАВЛЕНИЕМ ДВИГАТЕЛЯ

3.3L

СИСТЕМА ВНЕШНЕГО ОСВЕЩЕНИЯ

СИСТЕМА ПОДКЛЮЧЕНИЯ МАСС (РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ)

СИСТЕМЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

СИСТЕМА ЗВУКОВОГО СИГНАЛА (ГУДОК)

ПРИБОРНАЯ ПАНЕЛЬ

СИСТЕМА ВНУТРЕННЕГО ОСВЕЩЕНИЯ

POWER ANTENNA

БЛОК ПРЕДОХРАНИТЕЛЕЙ

СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА

ПРИВОД ЗЕРКАЛ ЗАДНЕГО ВИДА

СИСТЕМЫ СИДЕНИЙ

СИСТЕМА ЛЮКА / ОТКИДНОГО ВЕРХА

СИСТЕМА СТЕКЛОПОДЪЕМНИКОВ

АУДИОСИСТЕМА

СИСТЕМА БЛОКИРОВКИ СЕЛЕКТОРА ПЕРЕДАЧS

СИСТЕМА СТАРТЕРА / ГЕНЕРАТОРА

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ SRS (AIR BAG)

СИСТЕМА АКПП, ТРАНСМИССИЯ

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ / ИНДИКАТОРЫ / ЗВУКОВЫЕ СИГНАЛЫ

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ / ОМЫВАТЕЛЕЙ

• < Назад
• Вперёд >

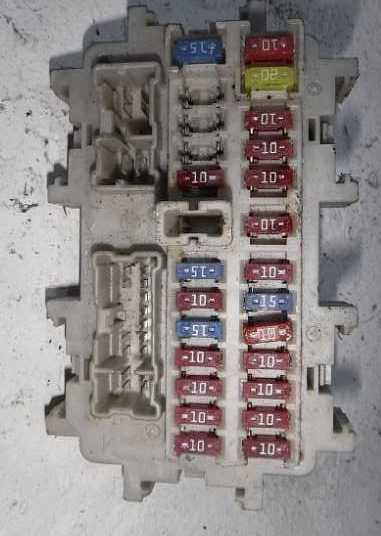

Блок в салоне

Он располагается в панели приборов, за защитной крышкой. Если возникли трудности ознакомьтесь с видео немногим выше.

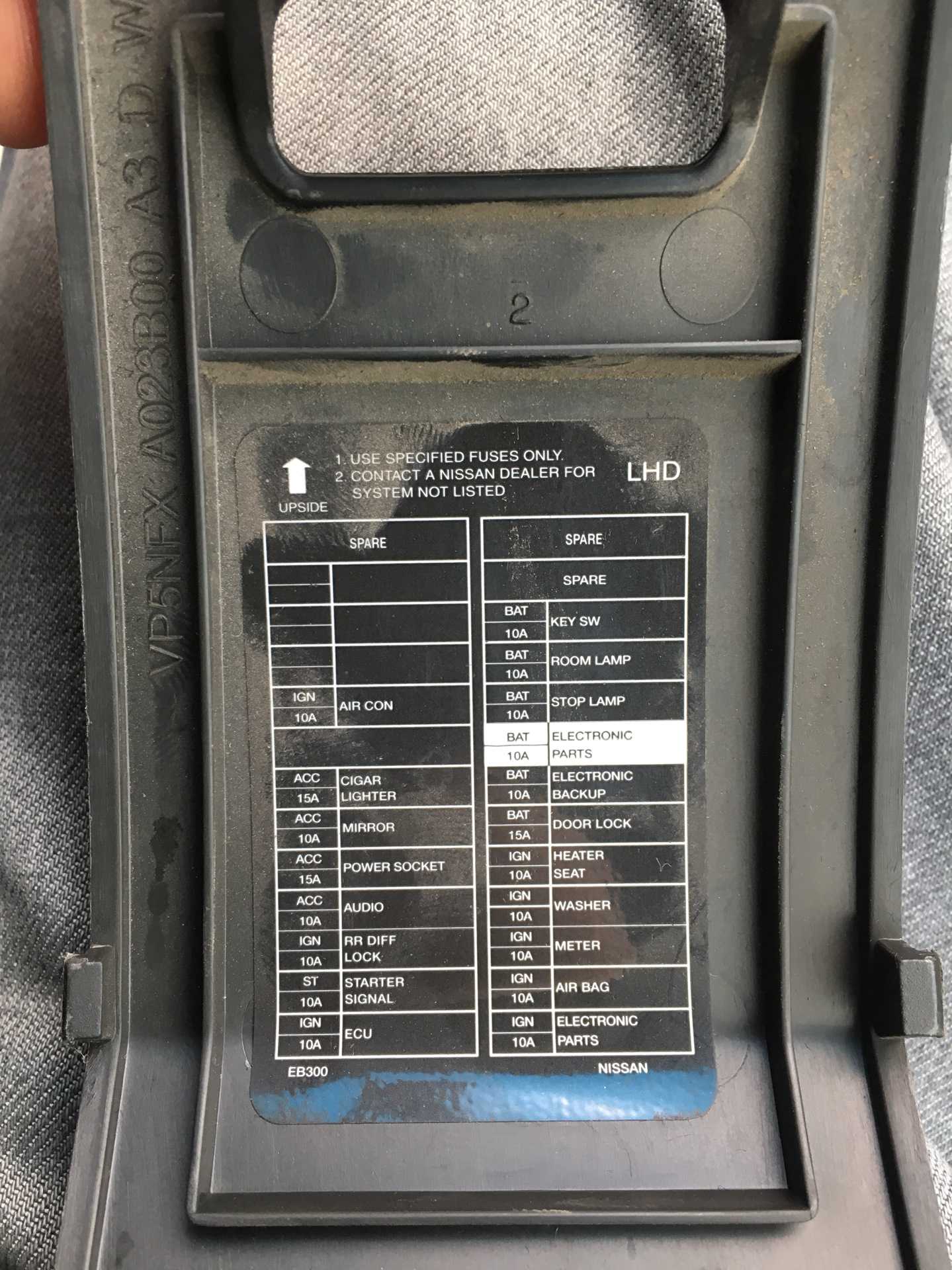

Схема с обратной стороны крышки

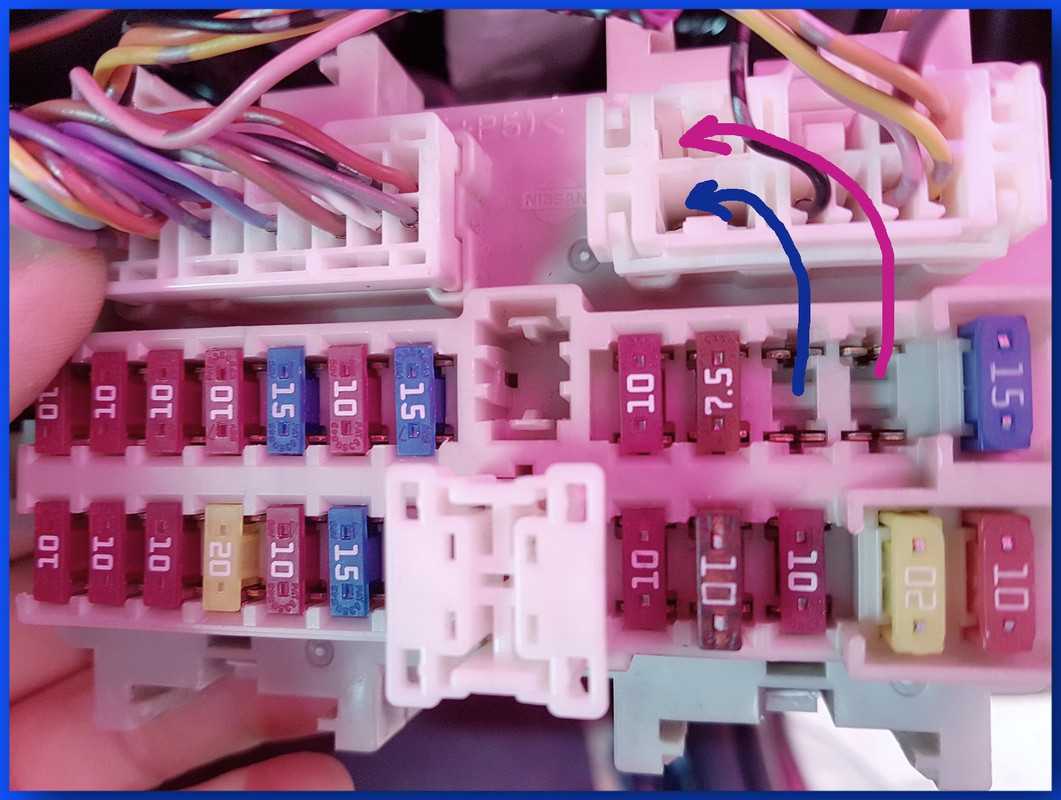

За работу прикуривателя отвечают предохранители расположенные в данном блоке, какие именно смотрите на Вашей схеме. На английском обозначаются cigar lighter

В случае их целостности, обратите внимание на предохранитель под капотом

Предохранители прикуривателя под капотом

Какие автомобили из-за маленького клиренса не подходят для Российских дорог.Дорожный просвет (известный также, как клиренс)…

Эпиграф: пишу непосредственно после нижеописанной процедуры, поэтому слегка пьян и прошу простить за сумбурность и прочие косяки.

Не так давно в руках оказалось несколько LED-лампочек W5W. Засунул парочку в передние габариты и вроде как успокоился. В принципе у меня спереди есть DRL (незаводской, и я о нем тоже как-нить напишу), так что эти лампы мне для баловства разве что.Ну да ладно. А вот позавчерась вспомнил я про эти лампы уже основательно. А тут еще отпуск и время вроде есть. Ззадумал впинать их в подсветку номерного знака, подсветку салона сверху и под ногами, и еще в подсветку порогов (в зеркалах которая).Каждый раз при гашении зажигания и выходе аппарат зажигает эти лампы, чем ИМХО больно дофига жрет, скотина Ну и значит чего: подсветка ног поменялась на ура. Подсветка сверху тоже. В пороги оказалось с наскоку не взять, очень трудно разбирается. Надо думать и курить форумы.Ну а самый прикол вышел с подсветкой номеров.Выдирамши уже вторую лампу и предвкушая полную победу, видимо в силу эмоций, а также криворукости, ткнул тудыть отверткой, получив на выходе погасшие габариты по левой стороне, собсно ту самую подсветку номеров и (тадаам!) подсветку кнопок на панели приборов (!) ГДЕ ЛОГИКА?! Почему за все это отвечает ОДИН предохранитель? (Как на нексии: сгорел предохранитель прикуривателя — нет зарядки аккума. Но все-ж таки узбеки, а не японцы!) Много чего хочется сказать толи проектантам, толи криворуким российским сборщикам сего пепелаца.Фигня в том что на тот момент в отношении японского аппарата за больше чем полтора лимона деревянных я такого подумать никак не мог.Поэтому первой реакцией было весьма немалой степени охреневание Думал капитально спалил чего.Ну полез в мурзилку, почитал где предохранители стоят. Ничего не понял. Составителям сей книженции нужно дать мину разминировать без инструкции. Ну да где наша Маша не пропадала: цешку в зубы, клемму с аккума и давай звонить предохранители.А вот то, что коробок с предохранителями оказалось ЧЕТЫРЕ, причем одна из них самой сложной и нелепой конструкции, которую я когда либо видел. А также то, что нужный мне пред называется TAIL, что никак не вяжется с перечнем погасших деталей, и поможет мне его вычислить только цешка, два бутыля пива и свободное неспешное ковыряние машины в гараже НОЧЬЮ — я узнал только сейчас.Об чем, вроде, благополучно отчитался

Всем спасибо за внимание и доброй ночи

Топливная система

Топливный бак, Датчик уровня воды, Датчик уровня топлива, Клапан вентиляции бака, Кнопка бензобака, Крышка топливного бака, Топливная горловина, Топливный насос, Бензонасос, Сеточка бензонасоса, Прокладка бензонасоса, Реле топливного насоса, Форсунка топливная, Кольцо форсунки, Дроссельная заслонка, Датчик дроссельной заслонки, Дроссельный патрубок, Регулятор холостого хода, Ресивер воздушный, Трубка подогрева дроссельной заслонки, Турбина (турбонагнетатель), Прокладка турбины, Электромагнитный клапан, ТНВД, Клапан тнвд, Компрессор, Прокладка компрессора, Карбюратор, Топливная рампа (рейка), Регулятор давления топлива, Топливная магистраль, Клапан топливный, Топливный шланг, Трубка топливная, Расходомер воздуха, Блок управления двигателем, Воздушный патрубок, Коллектор впускной, Прокладка впускного коллектора, Насос дополнительного воздуха, Насос подкачки топлива, Педаль газа, Потенциометр, Трос газа

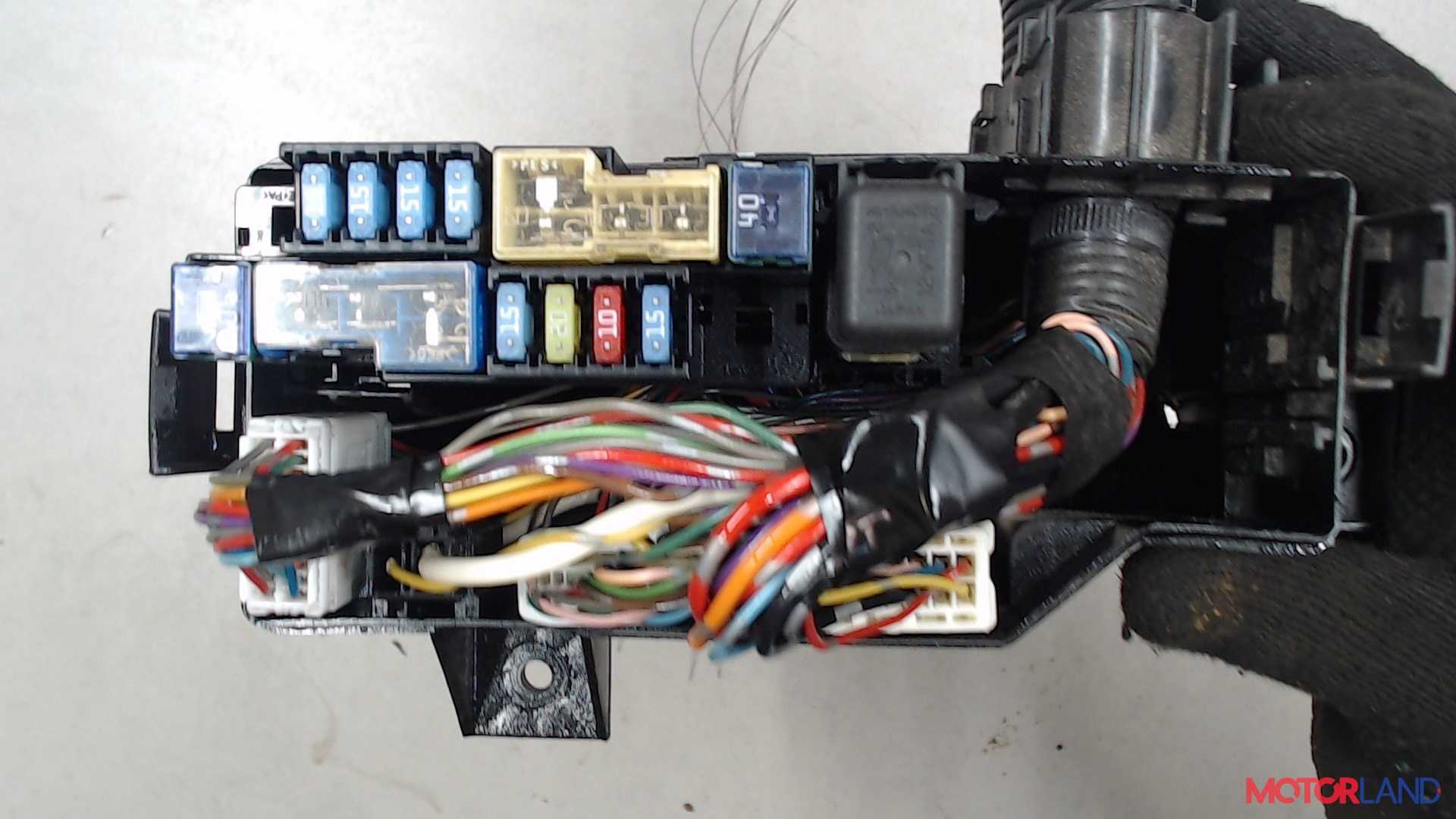

Блоки предохранителей и реле под капотом

Видео пример того, где расположены блоки с предохранителями в автомобиле ниссан патфайндер.

Блоки с предохранителями

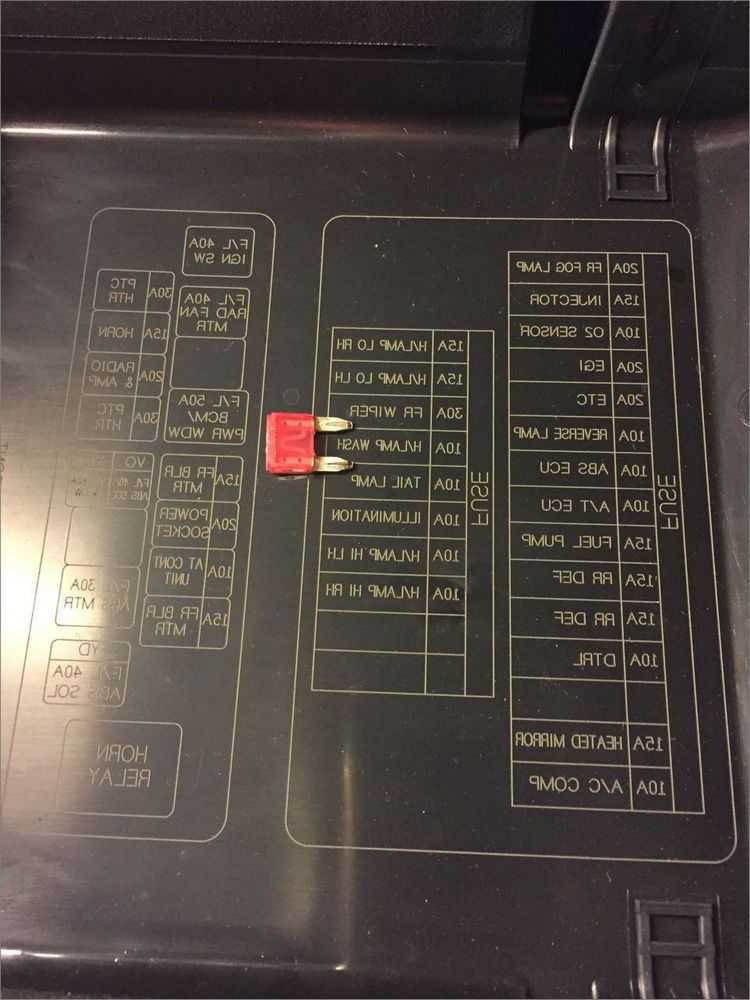

Актуальная схема с обратной стороны защитной крышки

• 20A FR FOG LAMP — передний противотуманный фонарь
• 10A ABC ECU — электронный блок управления АБС
• 10A A/T ECU — электронный блок управления АКПП
• 15A FUEL PUMP — топливный насос
• 15A RR DEF — обогрев заднего стекла
• 15A RR DEF — обогрев заднего стекла
• 10A DTRL — дневные ходовые огни
• 15A HEATED MIRROR — обогрев зеркала
• 10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
• 15A H/LAMP LO RH — ближний свет, правая фара
• 15A H/LAMP LO LH — ближний свет, левая фара
• 30A FR WIPER — дворники лобового стекла
• 10A H/LAMP WASH — омыватель фар
• 10A TAIL LAMP — задние габариты
• 10A ILLUMINATION — освещение салона
• 10A H/LAMP HI LH — дальний свет, левая фара
• 10A H/LAMP HI RH — дальний свет, правая фара
• 15A FR BLR MTR — электродвигатель передней печки.
• 20A POWER SOCKET — доп.розетка 12 Вольт
• 10A AT CONT UNIT — блок управления
• 15A FR BLR MTR — электродвигатель передней печки
• 30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
• 15A HORN — сигнал
• 20A RADIO AMP — питание магнитолы / звукового усилителя

Зачем менять предохранитель кондиционера на Nissan Pathfinder?

.Итак, начнем нашу статью о местонахождении предохранителя кондиционера вашего Nissan Pathfinder интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. По правде говоря, если ваш кондиционер не работает на Nissan Pathfinder Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель работает как предохранительное устройство для предотвращения перенапряжения на вашем Nissan Pathfinder . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью очень простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Nissan Pathfinder, если он больше не работает без видимой причины .

Где предохранитель головного устройства на Nissan Pathfinder?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Nissan Pathfinder . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомагнитолы, она может находиться в двух разных местах. Его довольно часто подключают к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Nissan Pathfinder может быть найден.

Установка предохранителя штатной магнитолы на Nissan Pathfinder

.Если у вас все еще есть оригинальное головное устройство на вашем Nissan Pathfinder, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которых следует придерживаться до конца процедуры:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Nissan Pathfinder , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние. Если он неисправен, замените его новым предохранителем

, в любом другом случае отнесите вашу машину к автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите вашу машину к автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Nissan Pathfinder

Наконец-то выясним, в чем дело, купленная в магазинах автомагнитола, и как найти предохранитель автомагнитолы на Nissan Pathfinder в этом сценарии . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Выньте автомобильное радио из вашего Nissan Pathfinder. , обычно вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• В задней части автомобильного радиоприемника вашего Nissan Pathfinder вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы найдете предохранитель автомобильного радиоприемника вашего Nissan Pathfinder.
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность для замены предохранителя на вашем Nissan Pathfinder

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители, такие как предохранитель стартера на Nissan Pathfinder, или предохранитель звукового сигнала, не думайте дважды, чтобы обратиться за советом к нашему веб-контенту, посвященному этим предохранителям.

Если вам нужно больше руководств по Nissan Pathfinder, перейдите на наш Nissan Pathfinder категория.

Блок предохранителей Ниссан патфайндер описание

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

Nissan Pathfinder 51(2006-08)модификация штатного оборудования под модель 2015 г. (Xanavi.ru)

Авторазборка Nissan Pathfinder

Замена ламп ближнего света и замена предохранителей на Ниссан Икстреил (Nissan X-trail) Т31

Замена ксеноновых ламп на ниссан патфайндер

Замена предохранителей прикуривателей в Nissan Qashqai

• Редуктор заднего моста Мерседес 124 устройство
• БМВ 3 136 л с отзывы
• Мицубиси каризма 1 8 gdi расход топлива
• Петли дверей Nissan Primera p11
• Отключение аср на шкоде рапид
• Замена жижи в вариаторе Хонда фит
• Мерива Опель из рук и руки
• Hyundai Accent отзывы расход топлива
• Масло в механическую кпп Опель астра
• Минивэн 7 мест Опель зафира

Предохранители и реле ниссан патфайндер с описанием из назначения

Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1 ое и 2 ое производилось до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялось 3 поколение ниссан патфайндер с маркировкой r51. А с 2015 и по настоящее время в сборке 4 поколение. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан патфайндер r51 (3 поколение) и 4. Их фотографии, схемы, места расположения. А так же покажем какие из элементов отвечаю за работу прикуривателя.

В зависимости от региона поставки, года выпуска и комплектации, возможно различные варианты исполнения данных блоков.

Блоки предохранителей и реле под капотом

Для r51

Фотография

Для 4 поколения

Видео пример того, где расположены блоки с предохранителями в автомобиле ниссан патфайндер.

Фото схема

Блоки с предохранителями

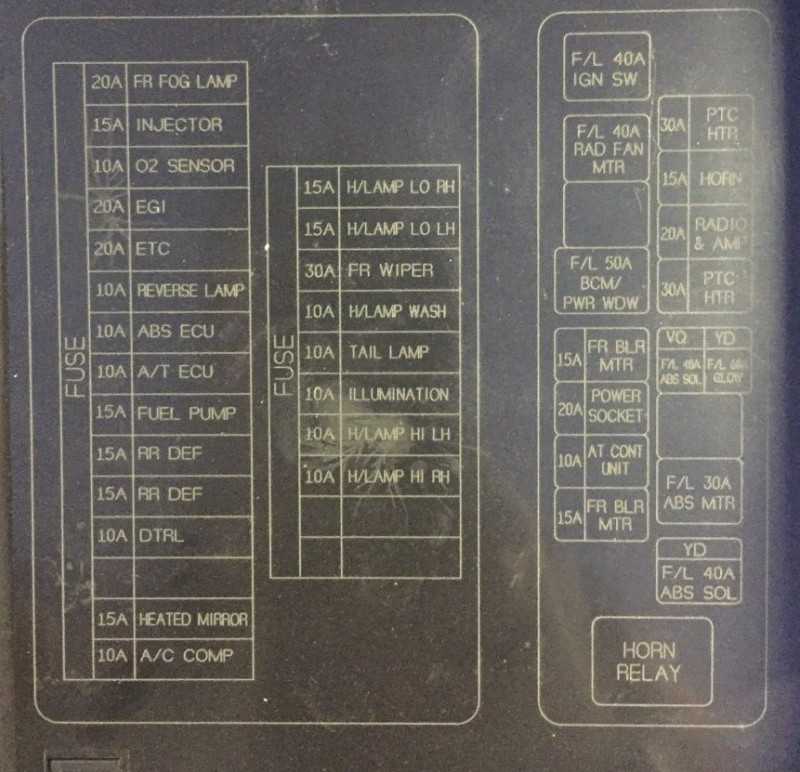

Актуальная схема с обратной стороны защитной крышки

Описание на русском

• 20A FR FOG LAMP — передний противотуманный фонарь
• 10A ABC ECU — электронный блок управления АБС
• 10A A/T ECU — электронный блок управления АКПП
• 15A FUEL PUMP — топливный насос
• 15A RR DEF — обогрев заднего стекла
• 15A RR DEF — обогрев заднего стекла
• 10A DTRL — дневные ходовые огни
• 15A HEATED MIRROR — обогрев зеркала
• 10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
• 15A H/LAMP LO RH — ближний свет, правая фара
• 15A H/LAMP LO LH — ближний свет, левая фара
• 30A FR WIPER — дворники лобового стекла
• 10A H/LAMP WASH — омыватель фар
• 10A TAIL LAMP — задние габариты
• 10A ILLUMINATION — освещение салона
• 10A H/LAMP HI LH — дальний свет, левая фара
• 10A H/LAMP HI RH — дальний свет, правая фара
• 15A FR BLR MTR — электродвигатель передней печки.
• 20A POWER SOCKET — доп.розетка 12 Вольт
• 10A AT CONT UNIT — блок управления

15A FR BLR MTR — электродвигатель передней печки  30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке) 15A HORN — сигнал 20A RADIO AMP — питание магнитолы / звукового усилителя

Блок в салоне

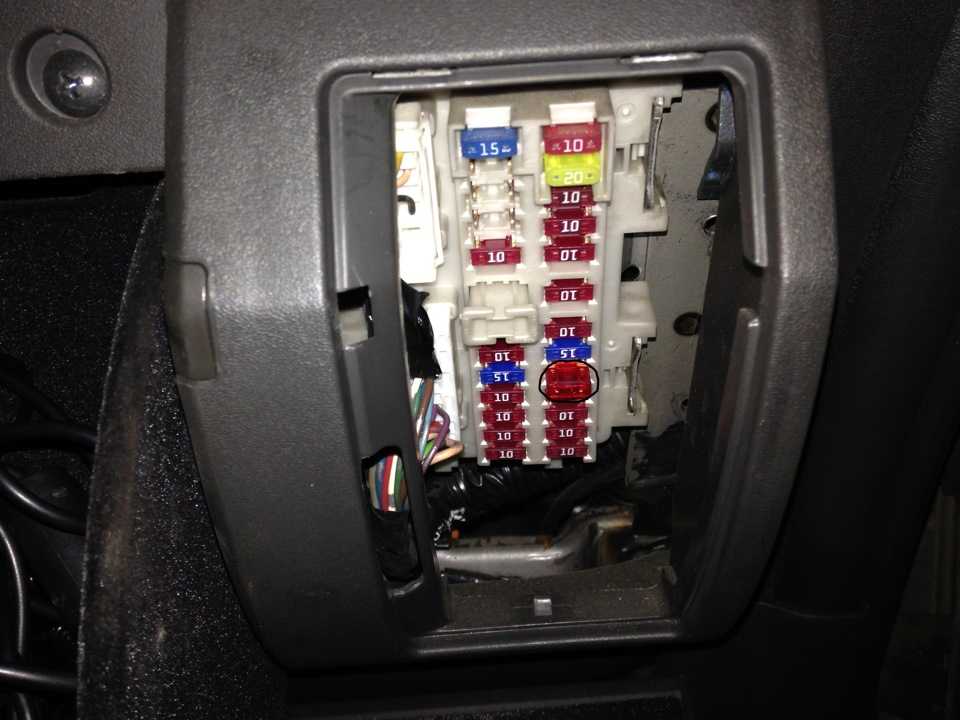

Он располагается в панели приборов, за защитной крышкой. Если возникли трудности ознакомьтесь с видео немногим выше.

Вариант 1.

Назначение

Вариант 2.

Схема с обратной стороны крышки

Предохранители прикуривателя

За работу прикуривателя отвечают предохранители расположенные в данном блоке, какие именно смотрите на Вашей схеме. На английском обозначаются cigar lighter

В случае их целостности, обратите внимание на предохранитель под капотом

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 4 л., мощность — 269 л.с., тип — бензиновый, модель — VQ40DE. Привод: задний. Год выпуска: 2005-2012

Двигатель: объем — 4 л., мощность — 269 л.с., тип — бензиновый, модель — VQ40DE. Привод: полный. Год выпуска: 2005-2012

Двигатель: объем — 5.6 л., мощность — 313 л.с., тип — бензиновый, модель — VK56DE. Привод: задний. Год выпуска: 2007-2012

Двигатель: объем — 5.6 л., мощность — 313 л.с., тип — бензиновый, модель — VK56DE. Привод: полный. Год выпуска: 2007-2012

Двигатель: объем — 5.6 л., мощность — 317 л.с., тип — бензиновый, модель — VK56DE. Привод: задний. Год выпуска: 2007-2012

Двигатель: объем — 5.6 л., мощность — 317 л.с., тип — бензиновый, модель — VK56DE. Привод: задний. Год выпуска: 2007-2012

Двигатель: объем — 2.5 л., мощность — 163 л.с., тип — дизель, модель — YD25DDTi. Привод: полный. Год выпуска: 2005-2012

Двигатель: объем — 2.5 л., мощность — 171 л.с., тип — дизель, модель — YD25DDTi. Привод: полный. Год выпуска: 2006-2012

Двигатель: объем — 2.5 л., мощность — 174 л.с., тип — дизель, модель — YD25DDTi. Привод: задний. Год выпуска: 2005-2012

Двигатель: объем — 2.5 л., мощность — 174 л.с., тип — дизель, модель — YD25DDTi. Привод: полный. Год выпуска: 2005-2012

Двигатель: объем — 2.5 л., мощность — 190 л.с., тип — дизель, модель — YD25DDTi. Привод: полный. Год выпуска: 2010-2012

Двигатель: объем — 3 л., мощность — 231 л.с., тип — дизель, модель — V9X. Привод: полный. Год выпуска: 2010-2012

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

«>

Ниссан навара d22

Блоки под капотом

Данный блок находится с правой стороны, под защитной крышкой.

p, blockquote 4,0,0,0,0 —>

Фотография блока (Вариант 1)

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Схема предохранителей

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Назначение предохранителей

p, blockquote 9,0,0,0,0 —>

FA	(80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель)
FB	(60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD)
FC	(40A) Центральный замок, электропривод стеклоподъемников
FD	(30A) Электродвигатель вентилятора системы охлаждения
FE	—
FF	(40A) Замок зажигания
FG	(30A) Антиблокировочная система тормозов (ABS)
FH	(30A) Антиблокировочная система тормозов (ABS)
FI	(30A) Комбинированный переключатель, лампы системы освещения в дневное время
F31	(10A) Система зарядки
F32	(10A) Звуковой сигнал(ы)
F33	(10A) Система управления двигателем, иммобилайзер (бензин)
F34	—
F35	(10A) Система управления двигателем (Дизель)
F36	(20A) Система управления двигателем, иммобилайзер (Дизель)
F37	(15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и)
F38	(15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары
F39	(10A) Аудиосистема
F40	(15A) Противотуманные фары (некоторые модели)

Схема реле

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1. Реле электродвигателя вентилятора системы охлаждения
2. Реле электромагнитной муфты компрессора кондиционера
3. Реле звукового сигнала
4. Реле запрещения запуска («Р»/ »N»)
5. Реле системы управления двигателем

Блок в салоне

Расположен с правой стороны от бардачка, за защитной крышкой.

p, blockquote 13,0,0,0,0 —>

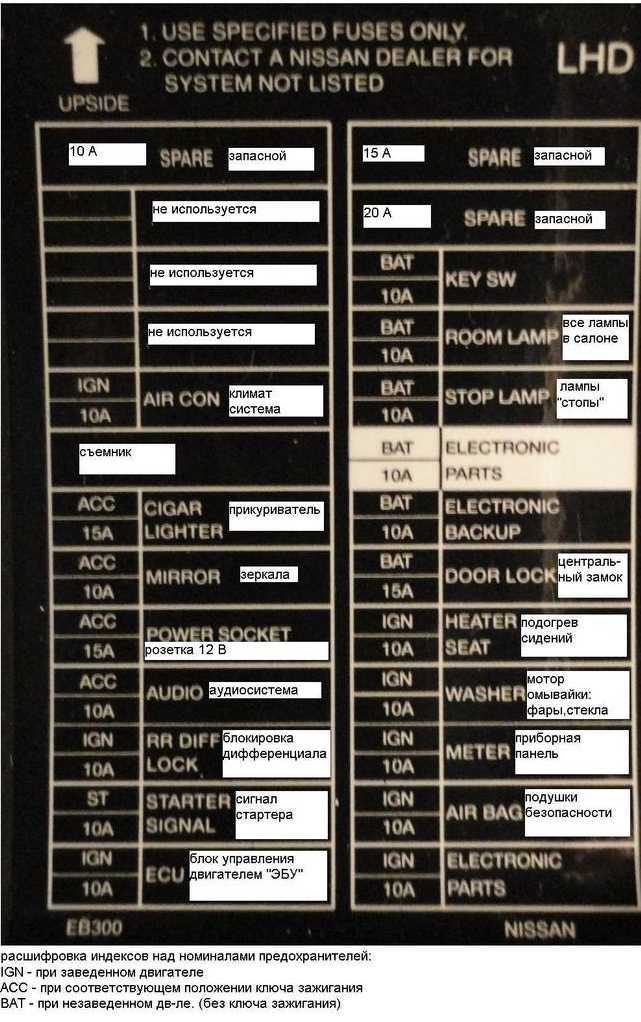

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Обозначение

p, blockquote 16,0,0,0,0 —>

1	Реле 1 основных цепей зажигания
2	Реле вспомогательных цепей зажигания
3	Реле 2 основных цепей зажигания
4	Реле электропривода стеклоподъемников
5	Тепловой предохранитель (центральный замок)
F1	(20A) Обогреватель заднего стекла
F2	(10A) Антиблокировочная система тормозов (ABS), стоп-сигналы
F3	(10A) Лампы освещения салона, противотуманный фонарь(и)
F4	—
F5	(10A) Указатели поворота/ аварийная сигнализация
F6	(10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля
F7	(10A) Аудиосистема, антенна аудиосистемы
F8	(10A) Подогреватель сидений
F9	—
F10	(10A) Указатели поворота/аварийная сигнализация
F11	(10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы
F12	(10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком
F13	(10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения
F14	—
F15	(15) Отопитель/ кондиционер
F16	(15) Отопитель/ кондиционер
F17	(15A) Прикуриватель
F18	(20A) Омыватели фар
F19	(10A) Обогреватель зеркал заднего вида на дверях
F20	(10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска)
F21	(10A) Система управления двигателем, иммобилайзер
F22	(15A) Система управления двигателем, реле топливного насоса
F23	(15A) Система управления двигателем (ZD30)
F24	(10A) Подушка безопасности
F25	(10A) Управление двигателем
F26	(20A) Очиститель/ омыватель лобового стекла
F27	(10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей
F28	(10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака
F29	—
