Блок предохранителей и реле hyundai sonata тагаз

Hyundai Sonata | Блок предохранителей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.	2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).	3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.
	4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

№ предохранителя

Приборы защищаемой цепи

Сила тока, А

Левый блок

1

Резерв

25

2

Правая фара (дальний свет)

15

3

Левая фара (дальний свет), контрольная лампа включения дальнего света
фар

15

4

Правая фара (ближний свет), электрокорректор

10

5

Левая фара (ближний свет)

10

6

Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле
контрольной лампы стояночного тормоза, жиклеры омывателей стекол

10

7

Резерв

20

8

Прикуриватель, звуковые сигналы, реле звуковых сигналов

20

9

Задние противотуманные фонари

15

10

Радиоприемник

10

11

Блок системы управления двигателем

5

12

Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа

15

13

Стеклоочиститель, реле омывателей фар

10

Правый блок

1

Передние противотуманные фары, задние противотуманные фонари

25

2

Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный
отопитель

15

3

Фонари заднего хода, приборы, датчик спидометра

15

4

Лампа стоп-сигнала, розетка переносной лампы

10

5

Контрольная лампа аварийной сигнализации

10

6

Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа
габаритных огней

10

7

Обогрев заднего стекла, плафоны, фара-искатель

20

8

Резерв

20

9

Электрический бензонасос (двигатель ЗМЗ-4062)

15

10

Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ
(двигатели ЗМЗ-402, ЗМЗ-4021)

10

11

Указатели поворота, боковые повторители, прерыватель, контрольная лампа
указателей поворота

5

12

Обогрев сидений

15

13

Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного
отделения, лампы освещения номерного знака, лампы освещения приборов, лампа
освещения прикуривателя, фонарь медицинского знака

10

Размер предохранителей хендай крета

В Хендай Крета используются предохранители разной емкости — от 10 и до 30А в салонном блоке. Для замены используются флажковые плавкие предохранители Mini Fuse.

Оригинальные предохранители покупать смысла не вижу, так как они продаются штучно и стоят дорого. А вот купить набор недорогих неоригинальных предохранителей вполне можно. Дешевле всего купить предохранители для Hyundai Creta на Aliexpress.

Набор из 50 предохранителей обойдется в 250 руб. Набор из 100 предохранителей — 350 руб. Лично мне такого набора думаю хватит на весь срок владения автомобилем.

Поэтому заказал, бросил в багажник и можно не волноваться на этот счет. Вот ССЫЛКА для заказа. Если же вы заранее не озаботились покупкой набора, а вопрос уже встал ребром и нет времени ждать доставки из Китая, то подойдут следующие варианты:

• Fortluft FUS01K
• Auto-gur AGFL10A

Стоимость набора из 10 таких предохранителей разного номинала составляет примерно 100-120 рублей.

В подкапотном пространстве также используются флажковые предохранители Micro от 10 и до 25А.Кроме этого в блоке под капотом есть еще и силовые картриджные предохранители MIDI от 30 до 50А. Также есть один большой предохранитель на 60А аналогичного картриджного типа.

Тойота калдина 1996 панель предохранителей

Где находятся предохранители в калдине ет 196. mark22

Замена силового 100А предохранителя на Тойота Карина е 92г.

Японские .панель предохранители. Качество

Предохранители тойота спринтер кариб ае95. Обозначение плавких предохрпнителей и ампераж.

Не горят лампочки комбинации приборов на Toyota Vista 50 кузов. Not light bulbs instrument cluster

предохранитель 120а toyota.каталожный номер 90982-08271.mp4

toyota town ace 2c-t 1991 проблемы с тахометром и куда смотреть.

carina E electric 1

Corolla E90. 4E FE. Главное реле подачи топлива Тойота

Отказали стеклоподъемники? Меняй предохранитель

Также смотрите:

• Сабвуфер Toyota allex
• Toyota Corolla автоматическая парковка
• Схем электропроводки Тойота прадо
• Тойота Камри 2014 в россии
• Toyota рав 4 запчасти
• Бампер Toyota ist 2002
• Тюнинг Тойота виш 2010
• Датчик света Тойота Камри
• Молдинг капота Toyota Camry v50
• Продольные тяги Toyota corona
• Штатный размер шин Toyota rav4
• Подиумы для колонок Toyota
• Тайота в кузове лексуса
• Техническая характеристика автомобиля Тойота старлет
• Toyota sprinter задние колодки

Главная » Новости » Тойота калдина 1996 панель предохранителей toyota-nims.ru

Уход за лакокрасочным покрытием автомобиля .

Уход за лакокрасочным покрытием

автомобиля . 72Мойка и полировка . 73Чистка салона автомобиля . 74Требования к техническому обслуживанию 75Основные советы по техническому

обслуживанию . 75Самостоятельное техническое

обслуживание . 79

Автомобили с бензиновым двигателем . 80

Автомобили с дизельным двигателем . 81

Проверка и замена моторного масла . 81Проверка и замена

охлаждающей жидкости . 83Замена воздушного фильтра . 85Замена свечей зажигания . 85Проверка работы щеток стеклоочистителя

лобового стекла . 86Заполнение бачка омывателя . 86Проверка уровня трансмиссионного масла

(механическая коробка передач) . 86Проверка уровня тормозной жидкости . 87Уход за системой кондиционирования

воздуха . 87Проверка рулевого управления . 88Проверка приводных ремней . 88Проверка аккумуляторной батареи . 88Проверка вентилятора двигателя . 89

Проверка системы кондиционирования

и вентиляции . 89Проверка и замена предохранителей . 89Расположение плавких предохранителей

в электрораспределительном блоке

моторного отсека . 90Расположение плавких предохранителей

и реле электрораспределительного блока

приборной панели . 91Проверка уровня жидкости в бачке

гидроусилителя рулевого управления . 92Проверка шлангов гидропривода усилителярулевого механизма . 93Системы контроля токсичности выхлопа . 93

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ . 95Неисправности в пути . 96Запасное колесо и инструменты . 98Замена колеса . 99Буксировка . 102

Загорелась лампа АБС — нужно прозвонить датчики, в связи с этим вопрос где найти электросхему?

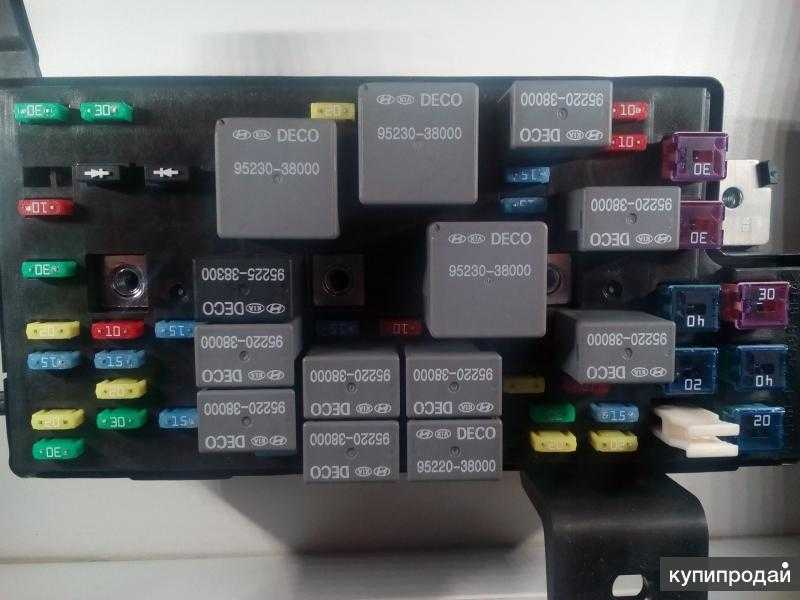

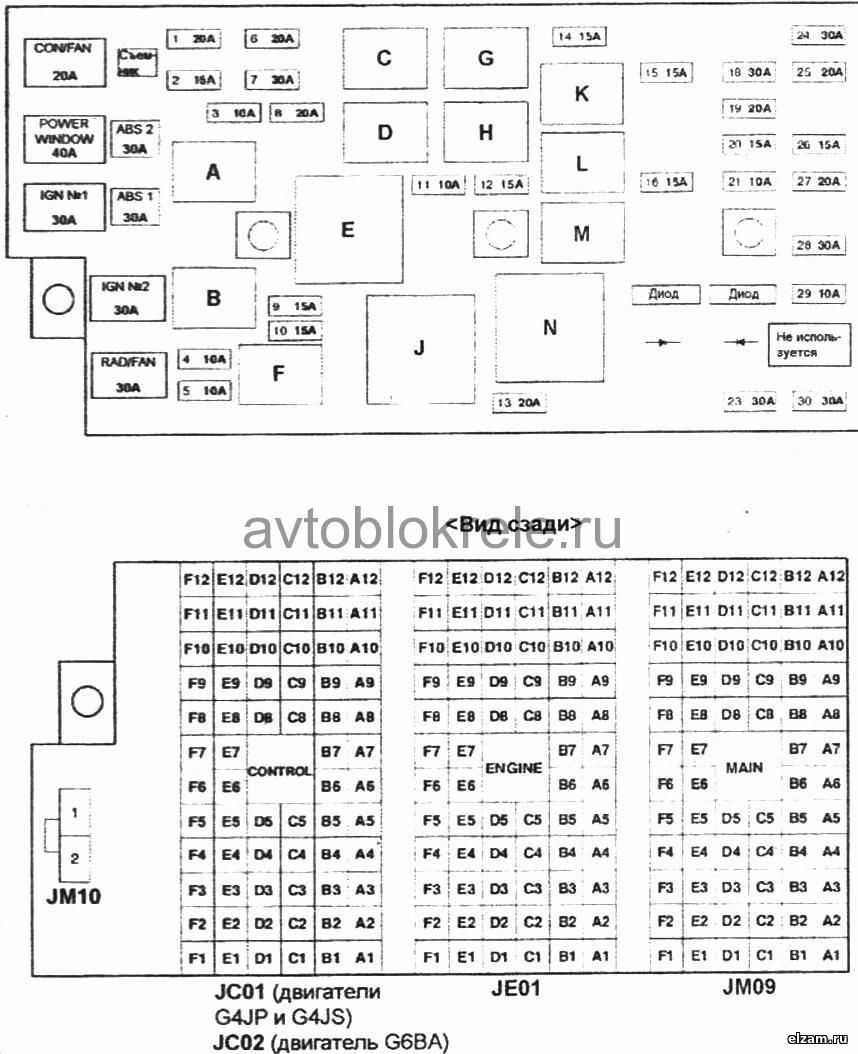

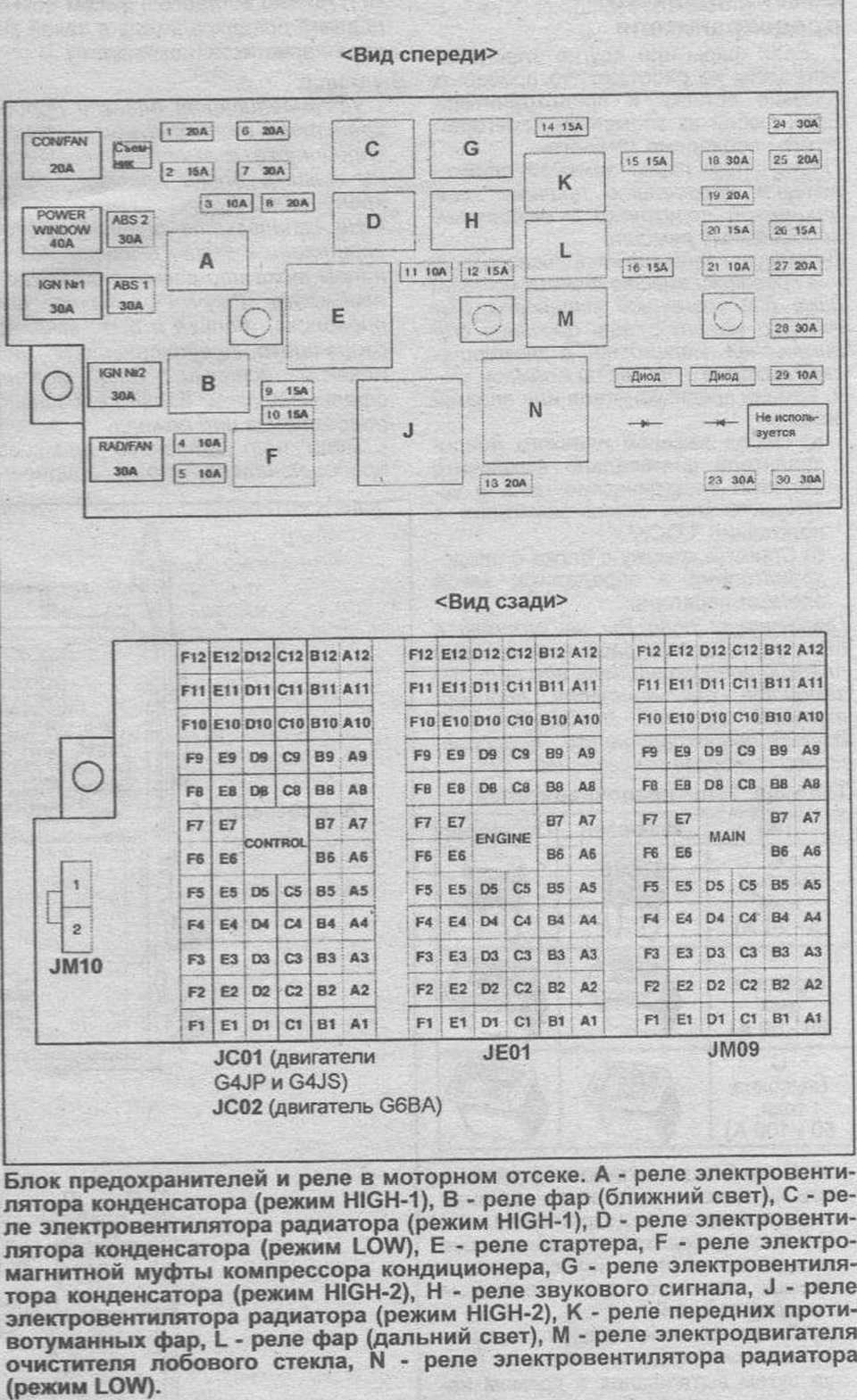

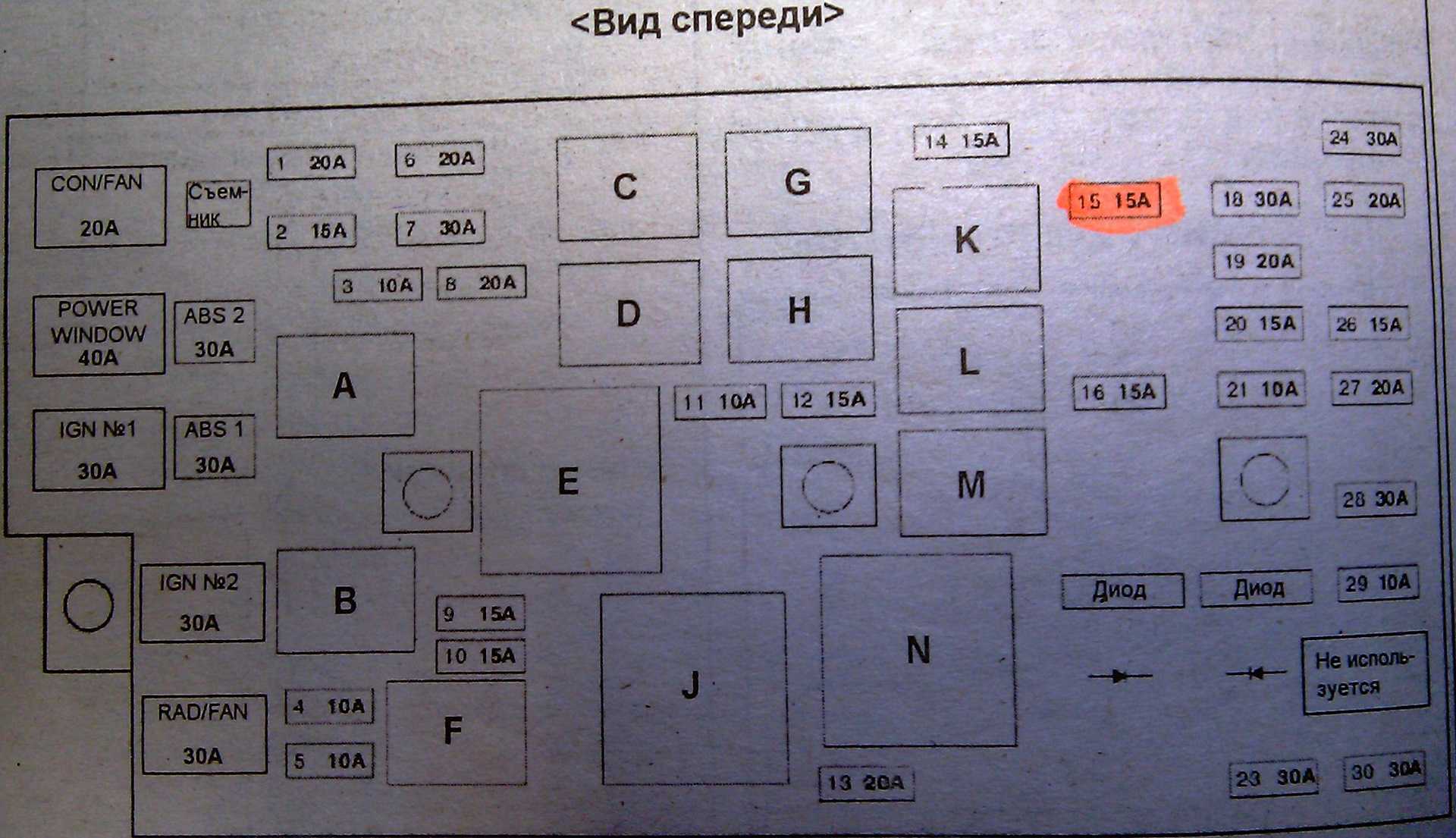

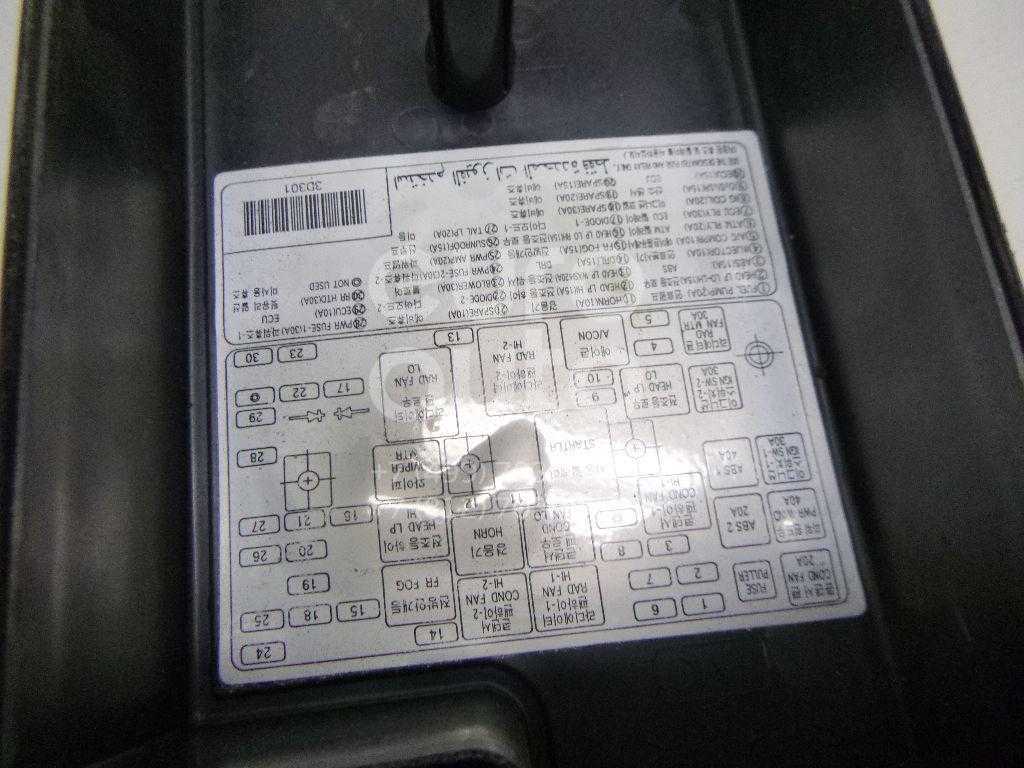

Блок под капотом

Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Magentis 1

Картина

Пример диаграммы

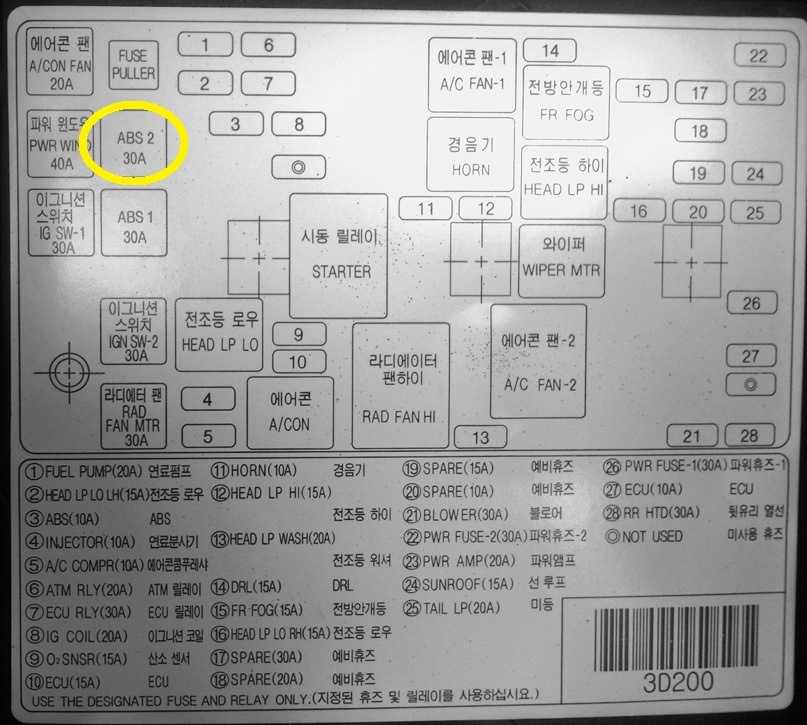

Расшифровка предохранителей

COMD FAN	Вентилятор кондиционера 20А
PWRWIND	Электрические стеклоподъемники 40А
АБС 2	30А АБС
IGN SW-1	Замок зажигания 30А
АБС 1	30А АБС
IGN SW-2	Замок зажигания 30А
RAD FAN MTR	Электродвигатель вентилятора радиатора 30А
1 ТОПЛИВНЫЙ НАСОС	Топливный насос 20А
2 HD LP LO	Ближний свет фар 15А
3 АБС	10А система АБС
4 ИНЖЕКТОР	Инжектор 10А
5 A / C COM PR	Компрессор кондиционера 10А
6 АТМ РАССТОЯНИЕ	Реле ATM 20A
7 CURATE	Реле 30А электронного блока управления двигателем
8 КАТУШКА IG	20А Катушка зажигания, датчик неисправности зажигания
9 ОЗСНСР	Датчик кислорода 15А
10 ЭКЮ	15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv
11 РОГ	Сигнал 10А
12 ГОЛОВКА LP HI	Фары дальнего света 15А
13 LP ПРОМЫВКА ГОЛОВКИ	Электродвигатель омывателя фар 20А
14 ДХО	15А противоугонная система
15 ЛЯГУШКА	15A Передние противотуманные фары
16 ГОЛОВКА НД НИЗКАЯ ПРАВ	Ксеноновые фары 15А
17 ЗАПАСНОЙ	Запасной предохранитель на 30 А
18 ЗАПЧАСТИ	Запасной предохранитель 20А
19 ЗАПАСНОЙ	Замена предохранителя 15А
20 ЗАПАСНЫХ ЧАСТЕЙ	Запасной предохранитель 10А
21 ВОЗДУХОДУВКА	Вентилятор отопителя 30А
ПРЕДОХРАНИТЕЛЬ 22 PWR-2	Предохранитель блока питания 30А 2
23 FWRAMP	Усилитель звука 20А
24 ОТКРЫВАЮЩАЯСЯ КРЫША	15A Дверь, диагностический разъем
25 VAIL LP	Реле крышки багажника 20А
26 PWR ПРЕДОХРАНИТЕЛЬ-1	Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ЭКЮ	10A Электронный блок управления двигателем
28 RRHTD	Реле на 30А обогрева заднего стекла и боковых зеркал.

Описание реле

РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Magentis 2

Схема

Деловое свидание, встреча

I / PB + 2	50A На панели B +
АБС 2	40А АБС
ДХО	Дневные ходовые огни 15А
РОГ	Сигнал 15А
НИЗКИЙ H / LP	Фары 15А
F / НАСОС	20А Топливный насос
H / LP HI	Фары 15А
ЭБУ	10А Блок управления двигателем
АБС 1	40А АБС
ALT	Генератор 125/150 А
ЗАМЕНА	Запасной предохранитель 10А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
FRTFOG	15A Передняя противотуманная фара
РЕЛЕ ЭБУ	30А Блок управления двигателем
УСИЛИТЕЛЬ МОЩНОСТИ	Усилитель звука 20А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
P / ВЫХОД	Розетка 25А
РАД ВЕНТИЛЯТОР	Вентилятор радиатора 30 / 40А
PCU	10A Датчики системы управления трансмиссией, TCU
Брюшные мышцы	10А АБС
ВЫСТРЕЛИЛ	Подогрев сидений 25А
Банкомат	20А Управление АКПП
S / КРЫША	20А люк на крыше
ЗАМЕНА	Запасной предохранитель 20А
РЕЗЕРВНОЕ КОПИРОВАНИЕ	10A Задний фонарь
RR HTD	40А Обогрев заднего стекла
IGN 1	Зажигание 30А
B+	30A B панель B +
ХВОСТ	20А Задний фонарь
A / CON	10А Кондиционер
ЭБУ-1	20А Блок управления двигателем
КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания 20А
СНСР 3	Датчики 10А
ВОЗДУХОДУВКА	Вентилятор 40А
IGN 2	Зажигание 30А
СНСР 2	Датчики 15А
РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ГЛАВНОЕ РЕЛЕ	Главное реле
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Дополнительный блок

Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.

Описание

ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ	Штекер предпускового подогрева 80А, Воздушный отопитель
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1	PTC 50A реле нагревателя 1
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2	Реле 2 нагревателя PTC 50A
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3	Реле нагревателя PTC 50A 3
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	40A Подогреватель топливного фильтра
РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ	Реле штекера предпускового подогрева
РЕЛЕ НАГРЕВАТЕЛЯ PTC №1	Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC №2	Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3	Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	Реле подогревателя топливного фильтра

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

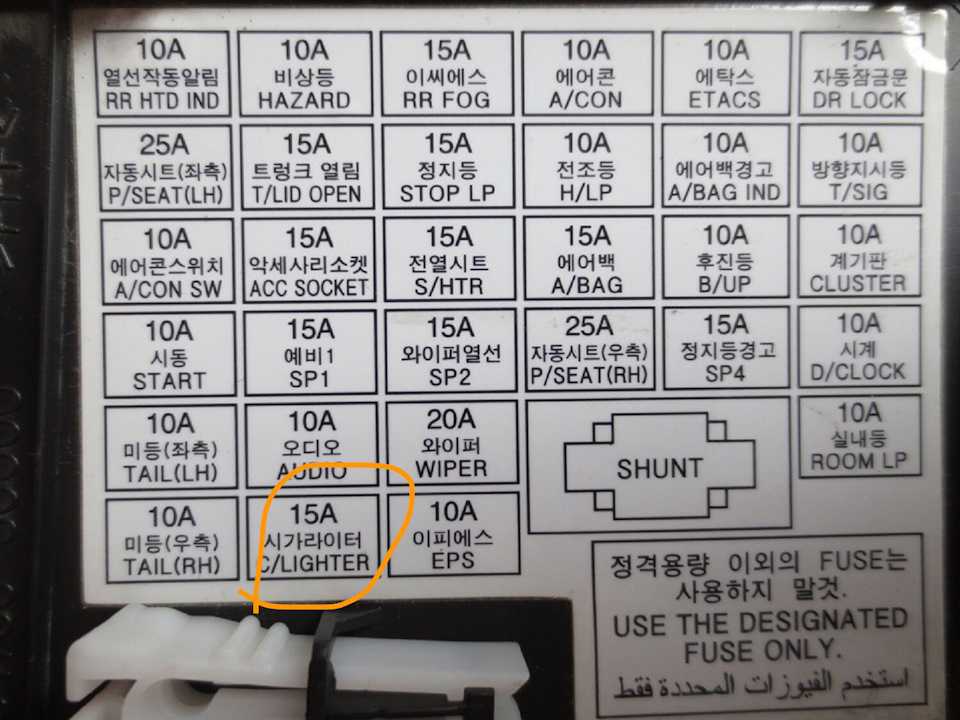

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Интересно, что автовладельцы ищут и как включить прикуриватель постоянно и как его, наоборот, отключить при выключенном зажигании. Первым хочется, чтобы заряжать девайсы или пользоваться электроприборами можно было не включая зажигание, а вторым не хочется каждый раз отключать видеорегистраторы. Но, чтобы не допускать утечки тока, после выключения зажигания, подачу питания на прикуриватель желательно все же прекращать.

Проверка и замена плавких предохранителей

*Исправная плавкая вставка Перегоревшая плавкая вставка*

В случае перегрузки электрической цепи плавкая вставка перегорает, тем самым предотвращая повреждения всего жгута проводов. Это может быть вызвано коротким замыканием или выработкой тока слишком большой силы. Если это произошло, предоставьте Ваш автомобиль официальному дилеру HYUNDAI для определения причины, ремонта системы или замены плавкой вставки. Для облегчения их проверки плавкие вставки расположены в блоке реле.

При замене плавкой вставки используйте только новую плавкую вставку с таким же или более низким значением номинального тока. Не используйте проволоку или плавкую вставку с более высоким значением номинального тока. Это может привести к серьезному повреждению и вызвать пожар.

Замена плавких вставок цепей вспомогательного оборудования

Блок предохранителей, защищающих цели освещения и другое электрооборудование, расположен под панелью приборов напротив сиденья водителя. Внутри блока Вы найдете таблицу защищаемых цепей. Если какая-либо из ламп Вашего автомобиля или электрооборудование прекратило работать, причиной этого может быть перегоревший предохранитель. Если перегорел предохранитель, Вы увидите, что металлическая полоска внутри него оборвана. Если Вы считаете, что перегорел предохранитель, выполните следующее:

1. Выключите зажигание и все другие переключатели.

2. Откройте блок предохранителей и проверьте целостность каждого предохранителя. Выньте каждый предохранитель,

потянув его на себя (для упрощения этой операции в блоке предохранителей имеется специальный съемник).

3. Даже если Вы обнаружили перегоревший предохранитель, проверьте все остальные.

4. Замените перегоревший предохранитель новым с таким же значением номинального тока. Предохранитель должен быть плотно вставлен. Если это условие не удается выполнить, предоставьте Ваш автомобиль официальному дилеру HYUNDAI для замены или ремонта. Если у Вас нет запасного предохранителя, Вы можете временно установить предохранитель с таким же значением номинального тока, вынув его из цепи оборудования без которого Вы можете временно обойтись (например, предохранитель, защищающий цепи радиоприемника или прикуривателя). Не забудьте вставить обратно снятый предохранитель.

*Исправный предохранитель Перегоревший предохранитель*

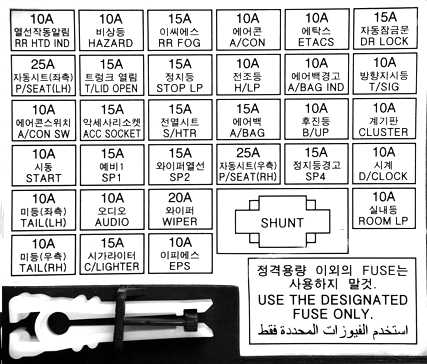

Описание блока предохранителей

Описание блока предохранителей может не соответствовать блоку, установленному на Вашем автомобиле. При проверке блока предохранителей сверяйтесь с этикеткой на блоке предохранителей.

Обозначение блоков с расшифровкой

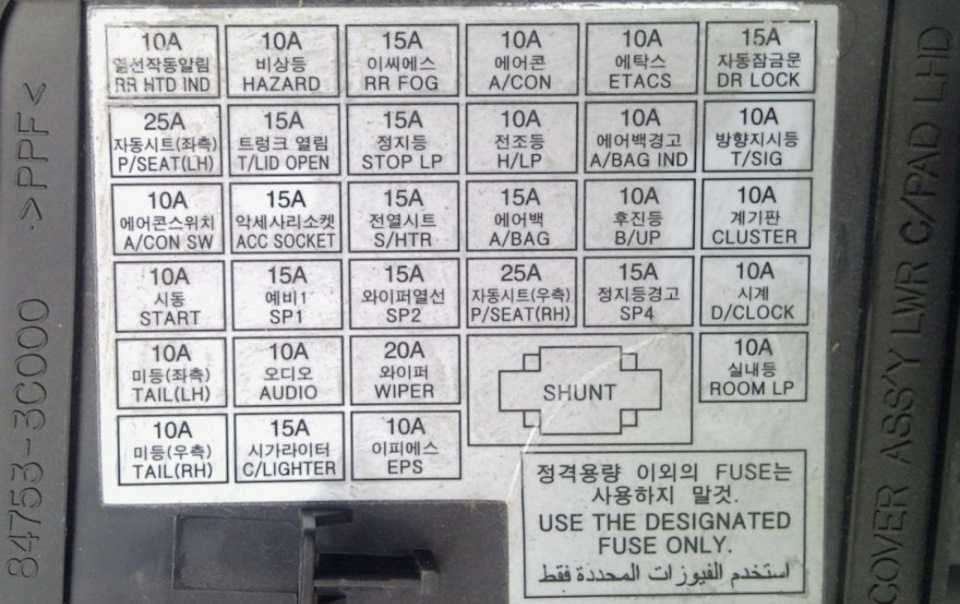

В салоне Хундай Сонаты ТагАЗ находятся плавкие вставки для защиты такого электрооборудования:

• переключателя ручных настроек водительского кресла;
• управления системой Smart Key;
• запирания и отпирания дверей;
• выбора режима работы АКПП;
• сервопривода стеклоподъемников;
• приборной панели;
• кондиционера;
• электрохромного зеркала;
• усилителя магнитолы;
• датчиков парктроника;
• люка на крыше;
• прикуривателя;
• подогрева сидений;
• аудиосистемы;
• крыльчатки печки;
• светильника в багажнике;
• стеклоочистителя;
• регулировки наружных зеркал;
• сигнализации незакрытых дверей;
• замка зажигания;
• плафона в салоне;
• цифровых часов;
• датчика дождя и т.д.

На печатной плате в подкапотном пространстве находятся перемычки в цепях нескольких электроприборов и узлов:

• иммобилайзера;
• регулировки оборотов вентилятора двигателя;
• топливных форсунок;
• компрессора климатической установки;
• диагностического разъема;
• бензонасоса;
• указателей поворотов;
• звукового сигнала;
• комбинации задних фар;
• задних и передних габаритов;
• дальнего и ближнего света;
• АБС;
• стоп-сигналов;
• обогрева стекла двери багажника;
• противотуманок;
• охранной сигнализации и т.д.

Вместе с предохранителями в модуле находятся релейные переключатели:

• лампочек в габаритах;
• поворотников;
• аварийной сигнализации;
• электрических стеклоподъемников;
• элементов обогрева на заднем стекле и т.д.

Блоки под капотом

Главный блок

Находится в левой части моторного отсека.

Описание предохранителей

p, blockquote 18,0,0,0,0 —>

MDPS	80А Модуль управления системой EPS
B+1	60А Распределительный блок (ARISU 1 (4CH), IPS 1, Предохранитель — P/WDW LH, P/WDW RH, TRUNK, AMP 1)
C/FAN	40А Реле вентилятора системы охлаждения (Низк), Реле вентилятора системы охлаждения (Высок)
ABS 1	40А Модуль ESC, Много функциональный диагностический разъем
RR HTD	40А Реле подогрева сидений
BLOWER	40А Реле вентилятора системы охлаждения
B+2	60А Распределительный блок (Реле звукового сигнала при включении указателя поворота, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Предохранители — P/SEAT DRV, SUNROOF )
B/UP LP	10А Электро хромовое зеркало, Модуль головного устройства Аудио/ видео (A/V) и Навигации, Комбинация задних фонарей (Внутренняя) Левый/ Правый, Выключатель лампы стоп-сигнала, BCM, Щиток приборов
TCU 1	15А Датчик скорости автомобиля, Переключатель режимов работы АКП
ABS3	10А Модуль системы ESC, Много функциональный диагностический разъем
ECU3	10А Выключатель стоп-сигналов, ECM, АКП — PCM
WIPER	10А Датчик дождя, ECM, АКП — PCM
B+3	50А Распределительный блок (Предохранители — MODULE 1, PDM 1, PDM 2, DR LOCK)
EMS	40А Блок EMS (Реле управления двигателем, Предохранители — ECU 4, A/CON, F/PUMP)
STOP LP	15А Выключатель стоп-сигналов, Модуль управления системой Smart Key
S/ HEATER FRT	20А Модуль управления подогревом водительского и пассажирского сидений
HORN	15А Реле звукового сигнала
IG2	40А Без системы Smart Key: Замок зажигания, Реле Start 1, С системой Smart Key : Реле PDM 4 (IG2), Реле Start 1
ABS 2	30А Модуль системы ESC, Многофункциональный диагностический разъем
IG 1	40А Без системы Smart Key: Замок зажигания, С системой Smart Key: Реле PDM 3 (IG1),Реле PDM 2 (ACC)
F/PUMP	15А Реле топливного насоса
ECU 4	15А PCM (АКП), ECM (МКП)
A/CON	10А Реле компрессора системы кондиционирования
INJECTOR	10А Топливные форсунки #1 / #2 / #3 / #4, Реле компрессора системы кондиционирования, Реле топливного насоса
ECU 2	10А PCM (АКП), ECM (МКП)
IGN COIL1	20А Катушки зажигания #1 / #2 / #3 / #4, Конденсатор
SENSOR 2	10А Модуль системы иммобилайзера, Датчик положения распределительного вала #1 /#2
SENSOR 1	10А Датчик избытка кислорода (Верхний/Нижний), Клапан закрытия дополнительной емкости топливного бака, Электромагнитный клапан системы изменения длины впускного коллектора, Клапан контроля давления масла в системе изменения фаз газораспределения #1 / #2, Электромагнитный клапан системы улавливания паров топлива, Реле вентилятора системы охлаждения двигателя (Низк.), Реле вентилятора системы охлаждения двигателя (Высок.)
SPARE	Резерв

Расшифровка реле

Дополнительный блок

Устанавливается на дизельные модели Соната 6 в правой части моторного отсека.

p, blockquote 24,0,0,0,0 —>

• 80А GLOW — свечи накала
• 50А РТС — дополнительный нагреватель / отопитель

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Есть чем дополнить материал? Мы будем рады вашим комментария.

Источник статьи: http://vsepredohraniteli.ru/hyundai/sonata-6-yf.html

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Хендай Соната Тагаз (Соната 4 / 5) предохранители и реле

Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие называют её Соната 5. Однако это обновленное четвертое поколение. В нашей статье Вы найдёте описание предохранителей и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок в салоне

Он находится в нижней части панели приборов. Для доступа надо убрать защитную крышку.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,1,0,0 —>

Предохранители

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

A/CON	10А Кондиционер
ETACS	10А ETACS, Система доступа без ключа, Система дверного замка
DR LOCK	15А Электрический дверной замок
P/SEAT	25А Сиденье с электроприводом
T/LID OPEN	15А Выносная крышка багажника
STOP LP	15А Стоп-сигналы
H/LP	10А Передняя фара
A/BAG IND	10А Воздушная подушка
T/SIG	10А Указатели поворота
A/CON SW	10А Кондиционер
ACC SOCKET	15А Розетка
S/HTR	15А Подогрев сиденья
A/BAG	15А Воздушная подушка
B/UP	10А Фонари заднего хода
CLUSTER	10А Кластер приборов, комбинированный фонарь
START	10А Запуск двигателя
SP1	15А Запасной предохранитель
SP2	15А Запасной предохранитель
P/SEAT (RH)	25А Сиденье с электроприводом
SP4	15А Запасной предохранитель
D/CLOCK	10А Цифровые часы
TAIL(LH)	10А Габаритные огни, огни номерного знака, задние фонари — левая сторона
AUDIO	10А Аудио система
WIPER	20А Стеклоочиститель
ROOM LP	10А Освещение салоне, сигнальные лампы передней двери
TAIL(RH)	10А Габаритные огни, огни номерного знака, задние фонари — правая сторона
C/LIGHTER	15А Прикуриватель
EPS	10А Электро снабжение

С обратной стороны блока крепятся некоторые реле.

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,1,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Расшифровка

p, blockquote 13,0,0,0,0 —>

• А — разъём питания
• В — разъём электронного блока управления системой ETACS
• С — реле №1 блокировки замков дверей
• D — реле №2 блокировки замков дверей
• Е — резистор обмотки возбуждения
• F — реле задних габаритов
• G — реле электродвигателя стеклоподъемников
• Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

Блок под капотом

Расположен рядом с аккумулятором под защитной крышкой.

p, blockquote 14,0,0,0,0 —>

Фото — пример

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,1,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 19,0,0,0,0 —>

COMD FAN	20A Вентилятор кондиционера
PWRWIND	40A Электропривод окон
ABS 2	30A ABS
IGN SW-1	30A Замок зажигания
ABS 1	30A ABS
IGN SW-2	30A Замок зажигания
RAD FAN MTR	30A Электропривод вентилятора радиатора
1 FUEL PUMP	20A Топливный насос
2 HD LP LO	15A Ближний свет фар
3 ABS	10A Система ABS
4 INJECTOR	10A Форсунка
5 A/С COM PR	10A Компрессор кондиционера
6 ATM RLY	20A Реле ATM
7 ECURLY	30A Реле электронного блока управления двигателем
8 IG COIL	20A Катушка зажигания, датчик неисправности системы зажигания
9 OZSNSR	15A Кислородный датчик
10 ECU	15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв
11 HORN	10A Сигнал
12 HEAD LP HI	15A Фары дальнего света
13 HEAD LP WASH	20A Электродвигатель омывателя фар
14 DRL	15A Система противоугонной системы
15 FRFOG	15A Передние противотуманные фары
16 HEAD LP LO RH	15A Ксеноновые фары
17 SPARE	30 A Запасной предохранитель
18 SPARE	20A Запасной предохранитель
19 SPARE	15A Запасной предохранитель
20 SPARE	10A Запасной предохранитель
21 BLOWER	30A Вентилятор отопителя
22 PWR FUSE-2	30A Силовой предохранитель 2
23 FWRAMP	20A Усилитель аудиосистемы
24 SUNROOF	15A Люк, диагностический разъём
25 VAIL LP	20A Реле Задних габаритов
26 PWR FUSE-1	30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ECU	10A Электронный блок управления двигателем
28 RRHTD	30A реле Обогрева заднего стекла и боковых зеркал.

Назначение реле

p, blockquote 20,0,0,0,0 —>

HORN	Реле сигнала
HDLP_LOW	Реле фар
RAD FAN_HI	Реле вентилятора радиатора
RAD FAN_LOW	Реле вентилятора радиатора
F/PUMP	Реле топливного насоса
WIPER	Реле стеклоочистителя
START	Реле стартера
ATM CONT	Реле автоматического управления коробкой передач
A/CON	Реле кондиционера

p, blockquote 21,0,0,0,0 —> p, blockquote 22,0,0,0,1 —>
