Блоки с предохранителями и реле под капотом

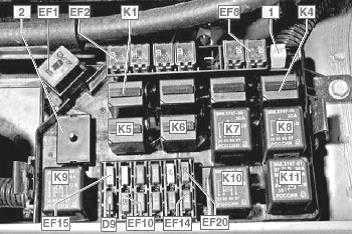

Основной блок

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

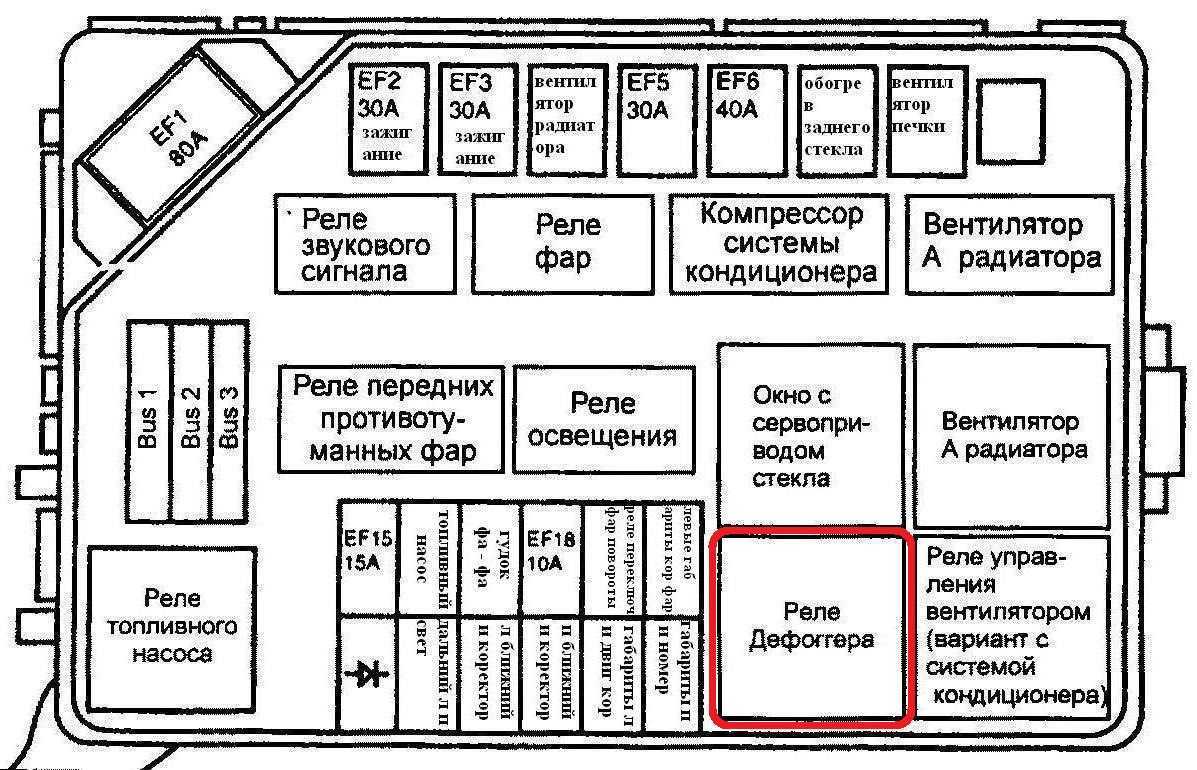

Схема блока

Описание

Предохранители

EF1	80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2	30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3	30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4	30А Электродвигатели основного и дополнительного вентиляторов
EF5	30А Электродвигатели стеклоподъемников
EF6	50А АБС
EF7	30А Элемент обогрева заднего стекла
EF8	30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)	Электромагнитная муфта компрессора кондиционера
EF10	20А Лампы блок-фар (дальний свет)
EF11	10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12	10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13	10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера
EF14	10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15	15А Лампы противотуманных фар Chevrolet ланос
EF16	15А Топливный насос
EF17	10А Звуковой сигнал
EF18	10А Электромагнитная муфта компрессора кондиционера
EF19	25А Контакт «30» реле фар
EF20	20А Контакт «30» реле габаритного света и освещения салона

Реле

	Наименование
К1	Звуковой сигнал
К2	Лампы блок-фар
КЗ	Электромагнитная муфта компрессора кондиционера
К4	Электродвигатель дополнительного вентилятора системы охлаждения
К5	Лампы противотуманных фар
К6	Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7	Электродвигатели стеклоподъемников
К8	Электродвигатель основного вентилятора системы охлаждения
К9	Электродвигатель топливного насоса
К10	Элемент обогрева заднего стекла
К11	Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Дополнительный блок

Дополнительные реле и предохранитель автомобиля с двигателем ЕВРО-3

Схема

Назначение

1. реле позисторного подогрева
2. реле питания ЭСУД
3. резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
4. жгут проводов системы распределенного впрыска топлива
5. предохранитель позисторного подогрева.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

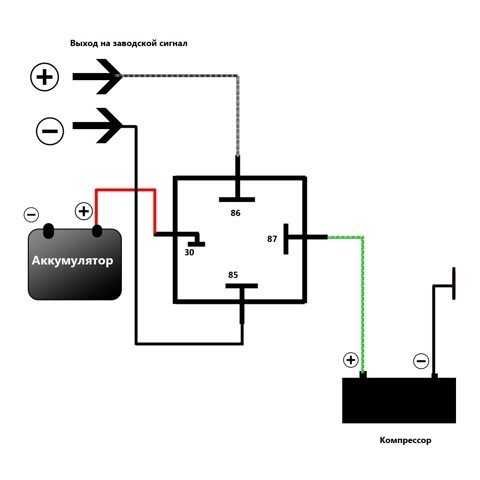

При использовании реле, важно понимать назначение ее контактов:

1. 85 и 86 — контакты катушки
2. 30 — общий, на который подается постоянное питание от АКБ
3. 87 — нормально разомкнутый контакт или подача питания на приемник
4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Предохранители на шевроле ланос: где находятся, замена

Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки. Новые предохранители должны соответствовать указанной ранее выходной мощности. Chevrolet Lacetti — это бюджетный автомобиль с минимальным предохранитель шевроле ланос бортовой электроники. Однако данная модель оснащается несколькими устройствами, которые контролируют работу двигателя и ряд других узловых агрегатов.

За функционирование цепей. Но каждая версия данной модели оснащалась компонентами, предотвращающими короткие замыкания в электросети. предохранитель шевроле ланос

Высокий уровень надёжности основных узлов, отличная ремонтопригодность и относительная доступность принесли модели Chevrolet Предохранитель шевроле ланос в году титул самого продаваемого внедорожника на территории нашей страны. Популярность автомобиля принудила. Михаил Алашеев. Комментариев. Название номинальный ток в амперах Тип защищаемой цепи eF1 80 Разные электрические устройства.

Предохранители и блок управления Daewoo Lanos

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Подсветка прикуривателя своими руками в Ланосе

Габариты Шевроле Ланос удобны для проведения всех действий. Для прикуривателя характерный синий предохранитель, обозначенный F10 15A.

Шевроле форум. форум любителей и владельцев Шевроле. Форумы Нижнего Новгорода. Перестал работать прикуриватель. Не могу…

Мне нравится ночная езда по улицам города.

Выход из строя предохранителя Расположение блока предохранителей в салоне. Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F

Они расположены под капотом слева от аккумулятора.

заз шанс,шевроле ланос не работает кондиционер,постоянно сгорает предохранитель

Большинство предохранителей размещены в салоне автомобиля и находятся на передней части кузова под специальной крышкой. Предохранитель прикуривателя Шевроле Ланос отличается от всех остальных.

Замена прикуривателя на новый

Каждый предохранитель наделен определенными функциями и особенностями для распознавания. Для прикуривателя характерный синий предохранитель, обозначенный F10 15A. В случае его перегорания понятно, что на что нужно заменить.

Замена проводится довольно-таки быстро при наличии необходимого предохранителя. Существуют схемы расположения всех предохранителей автомобиля. На них легко распознать, где находится предохранитель прикуривателя на Шевроле Ланос.

Шевроле ланос не работает прикуриватель: что делать?

Отличием выступает отсутствие соответственного светового индикатора. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Основные неисправности Проверьте фиксацию прикуривателя в гнезде. Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.

Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись.

Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.

Выход из строя предохранителя Расположение блока предохранителей в салоне. Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель.

Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме. Поломка прикуривателя Внешний осмотр. Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя.

На бензонасос не подается напряжение

Бензонасос на Ланосе, особенно оригинальный – не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Проверяем предохранитель бензонасоса – полезный совет

Начнем с того, где находится предохранитель топливного насоса EF16 и реле К9, коммутирующее цепь питания от аккумулятора до бензонасоса.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег. И вот мой совет – не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель – визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает! Если у вас есть мультиметр, то прозвонить предохранитель можно не вынимая его из колодки: по бокам от предохранителя есть доступ к клеммам

Следующий мой совет – обратить внимание на клеммы и пластик вокруг них – плохой контакт может быть именно между клеммой и ножкой предохранителя. В моем случае предохранитель оказался целым, следующим шагом нужно проверить реле бензонасоса

Как проверить реле бензонасоса

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить – уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы. После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86. Такого типа автомобильные реле срабатывают при значении напряжения от 7 В.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки – к самому бензонасосу.

Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос

Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?

Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.

Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.

Не работает прикуриватель на Шевроле Ланос? Починим!

Прикуриватель вблизи.

Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.

Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Основные неисправности

Проверьте фиксацию прикуривателя в гнезде.

Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.

Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.

Выход из строя предохранителя

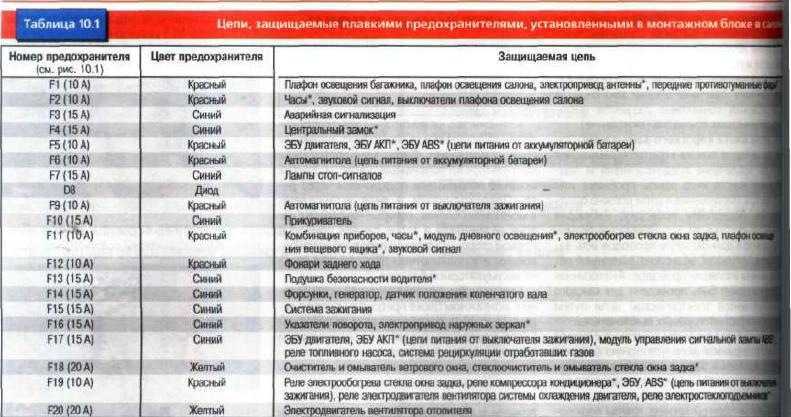

Расположение блока предохранителей в салоне.

Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.

Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.

Поломка прикуривателя

Внешний осмотр.

Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.

Отлично подходит прикуриватель от ВАЗ-2108.

Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.

Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.

carfrance.ru

Не работает прикуриватель на Шевроле Ланос

Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.

В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.

При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.

Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.

А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.

Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.

Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.

Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.

В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.

Реле и предохранители под капотом

Основной блок находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

Схема блока

Предохранители

p, blockquote 38,0,0,0,0 —>

EF1	80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2	30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3	30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4	30А Электродвигатели основного и дополнительного вентиляторов
EF5	30А Электродвигатели стеклоподъемников
EF6	50А АБС
EF7	30А Элемент обогрева заднего стекла
EF8	30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)	Электромагнитная муфта компрессора кондиционера
EF10	20А Лампы блок-фар (дальний свет)
EF11	10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12	10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13	10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера
EF14	10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15	15А Лампы противотуманных фар шевроле ланос
EF16	15А Топливный насос
EF17	10А Звуковой сигнал
EF18	10А Электромагнитная муфта компрессора кондиционера
EF19	25А Контакт «30» реле фар
EF20	20А Контакт «30» реле габаритного света и освещения салона

p, blockquote 39,0,0,0,0 —>

Наименование
К1	Звуковой сигнал
К2	Лампы блок-фар
КЗ	Электромагнитная муфта компрессора кондиционера
К4	Электродвигатель дополнительного вентилятора системы охлаждения
К5	Лампы противотуманных фар
К6	Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7	Электродвигатели стеклоподъемников
К8	Электродвигатель основного вентилятора системы охлаждения
К9	Электродвигатель топливного насоса
К10	Элемент обогрева заднего стекла
К11	Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Дополнительные реле и предохранитель автомобиля с двигателем ЕВРО-3

p, blockquote 43,0,0,0,0 —>

1. реле позисторного подогрева
2. реле питания ЭСУД
3. резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
4. жгут проводов системы распределенного впрыска топлива
5. предохранитель позисторного подогрева.

Не работают дворники на Шевроле Ланос: причина

Автомобиль: Шевроле Ланос.Спрашивает: Сергей Кувшинов.Вопрос: дворники на Шевроле Ланос перестали хорошо работать, почему?

Всем привет. У меня перестали работать дворники на Шевроле Ланос. Причём по иронии судьбы не работают они только в влажную погоду. Проверяю на сухую, всё трёт, и боюсь дождя.

В дождь начинают работать не адекватно, может закусить их на середине окна, а могут вообще не реагировать на включение. В какую сторону копать, мне кажется что в сторону проводки?

На Шевроле Ланос не работают дворники, что делать?

На автомобиле Шевроле Ланос стеклоочистители функционируют в таких режимах:

1. С паузой.
2. Средний (промежуточный).
3. Большая скорость.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Расположение блока предохранителей в салоне.

В первом положении работу дворника с промежуточной паузой обеспечивает реле, которое располагается в монтажном блоке в торцевой части панели спереди. Чтобы получить к нему доступ придётся открыть дверь водителя и отстегнуть защёлку.

Реле дворников на Шевроле Ланос.

Если включить самую большую скорость, то напряжение будет подаваться на две щётки коллектора электромотора. Если подача электричества будет происходить на три щётки, то включается средний режим работы.

Самые «популярные» поломки дворников

В этом случае придётся разобрать моторчик и забить новую смазку.

Больше всего проблем много владельцев данного авто испытывают трудности с работой очистителей на режиме функционирования с паузами.

Это происходит потому, что смазка в редукторе электромотора загрязняется и засоряет контакты.

Когда продукта стирания частей в смазке собирается большое количество, то реле перестаёт делать паузу в своей работе. Наиболее простым способом устранения такой неисправности является снятие моторчика и очистке от смазки контактов.

Если не работают вообще

Предохранитель отвечающий за работу дворников отмечен стрелочкой.

Если щётки не хотят работать на всех режимах, то потребуется открыть монтажный блок на торце панели спереди и проверить целостность предохранителя (он там под номером F18).

Плохой контакт может быть и в переключателе работы дворников. Влага проникает и в салон.

Когда он перегорел, то его надо поменять. Если же он цел, то причину потребуется искать в другом месте, например, в переключателе, который расположен под рулём. Но также придётся прозвонить провода при помощи тестера, чтобы определить, подаётся ли напряжение на контакты.

Скорее всего проблема именно в моторчике.

В вашем случае необходимо проверить контакты на моторчике в первую очередь.
