Схема проводки ниссан ларго

Предохранители и реле в салоне

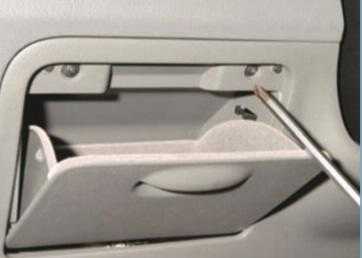

Данный блок, номер 1 на схеме, находится в торце приборной панели, за защитной крышкой.

Фотография

Схема

Описание

F1	20А Розетка для подключения дополнительного оборудования, прикуриватель, аудиосистема, электропривод наружных зеркал заднего вида
F2	10А Аудиосистема
F3	10А Монтажный блок в моторном отсеке
F4	15А Реле вентилятора воздухонагнетателя
F5	10А Кондиционер
F6	15А Реле вентилятора воздухонагнетателя
F7	10А Дополнительное оборудование
F8	10А Комбинация приборов
F9	20А Электрооборудование прицепа
F10	10А Плафон освещения салона
F11	15А Обогрев сидений
F12	10А Обогрев наружных зеркал заднего вида
F13	10А Комбинация приборов
F14	10А Дополнительное оборудование
F15	10А Дополнительное оборудование
F16	10А Омыватели
F17	10А Система пассивной безопасности (SRS)
R1	Реле дополнительное оборудование салона
R2	Реле электровентилятор воздухонагнетателя

Предохранители на Ниссан Ларго

Nissan Largo имеет два блока предохранителей: один под капотом, другой в салоне у правой ноги водителя. Блок под капотом имеет английскую маркировку, чего нескажешь о салонных предохранителях, подписанных по японски. Поэтому мы приводим перевод салонных предохранителей. Рекомендуем распечатать и наклеить на крышку отсека предохранителей.

Предохранители в салоне

10 комментариев на «Предохранители на Ниссан Ларго»

Эх, жаль раньше не знал что пред-ль топл. насоса тут находится. Спасибо автору за Все статьи о Ларго.

Очень полезная информация! Респект! Если можно все об электрике в машине выложишь? Спасибо =)

люди подскажите где находится реле свечей накала?

Они под капотом! Искать нужно там, а какое отвечает подсказать не могу!

Доброго времени суток, открывайте капот, с лева на против аккумулятора, прямоугольная коробочка 5см на 4см снизу подводятся силовые провода они выглядят примерно диаметром 4мм, цветом один красный другой белый. удачи в эксплуатации.

Подскажите ,где находится фишка ABS ,желательно фото , спасибо.

Здравствуйте. Подскажите есть у вас схема предохран. находящихся под капотом 2 панельки с правой стороны? как исправить возле аккумулятора? LARGO 1998г/в. VW30 CD20 TDi

Подскажите плиз, где искать реле поворотников

Доброго времени суток. Может кто нибудь подсказать где на ларго находится реле обогрева заднего стекла и зеркал?

стрелка уровня топлива не шевелится и лампа резерва не горит, бензин. что предпринять?

Источник статьи: http://largovod.ru/2011/05/09/%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B8/

Блоки под капотом

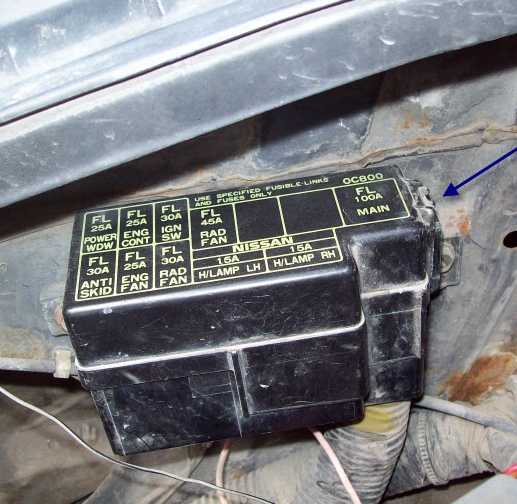

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение

Автомобилей с ABS (БПР-4)

1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Схема

Обозначение

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Электро щиток

Старого образца

схема

Расшифровка

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Схема

Назначение элементов

15	Реле 85.3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

Предохранители и реле в салоне

Данный блок находится сбоку от рулевой рейки за небольшим ящиком, на обратной стороне которого находится актуальная схема с описанием назначения элементов.

Фото схема

Описание

1. 10А — Задняя шторка
2. 15А Передняя шторка
3. 10А Радиатора
4. 10А Вентилятор печки
5. —
6. 10А — ЭБУ ДВС
7. 10А Стартер
8. 7,5А Свет в салоне
9. 15А Стоп сигналы
10. 10А Розетка
11. 15А/ 20А Прикуриватель
12. 15А Передние противотуманные фары
13. 15А Аварийная сигнализация
14. 10А Габариты
15. 10А Сигналы поворотников
16. 15А — Обогрев заднего стекла
17. 15А — Обогрев заднего стекла
18. 7,5А Приборы
19. —
20. 10А Электронные кампоненты
21. 15А Топливный насос
22. 10А Подушки безопастности
23. 10А Кондиционер
24. 15А — Передний вентилятор отопителя
25. 15А — Передний вентилятор отопителя
26. 15А Магнитола
27. 15А Прикуриватель
28. 10А Передние дворники
29. 20А Задний дворник, электро зеркала
30. 10А Трансмиссия

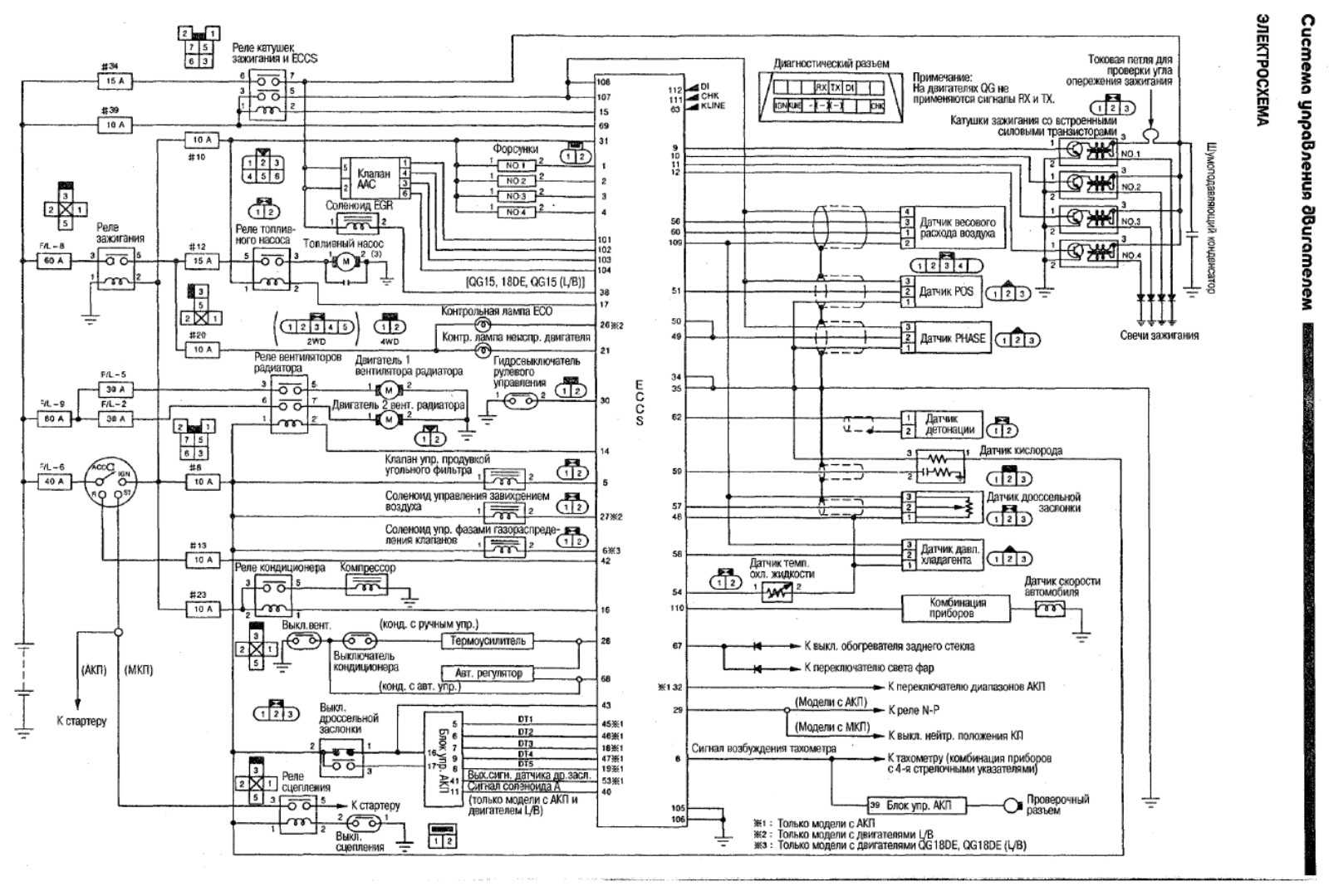

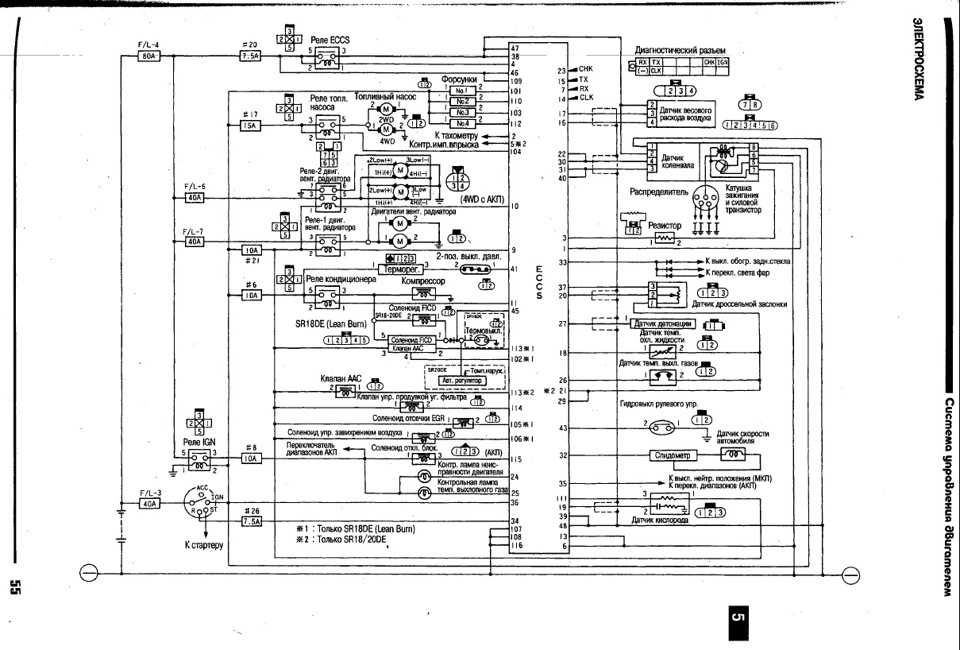

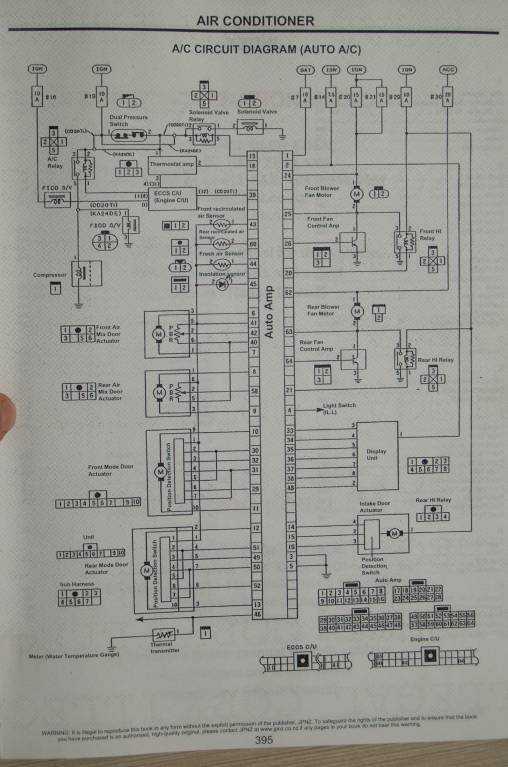

Ниссан ларго дизель схема

Руководство Nissan Largo. Эксплуатация, обслуживание, ремонт в фотографиях.

Nissan Largo ремонт без проблем своими руками

$IMAGE1$ В книге «Руководство Nissan Largo » приведены технические характеристики, операции по техническому обслуживанию, основные неисправности автомобиля и способы их устранения

Особое внимание уделено ремонту: — двигателя; — системы управления двигателем; — трансмиссии; — рулевого управления; — кузова; — электрооборудования

В отдельные разделы пособия входят инструкция по эксплуатации Nissan Largo, моменты затяжки основных резьбовых соединений, перечень устанавливаемых на автомобиль подшипников качения и схемы электрооборудования (электросхемы) автомобиля Nissan Largo.

Книга «Руководство Nissan Largo . Эксплуатация, обслуживание, ремонт” предназначена для владельцев автомобилей Nissan Largo , работников СТО и автосервисов.

Руководство Nissan Largo . Эксплуатация, обслуживание, ремонт.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ.

Эксплуатация автомобиля Nissan Largo. Техническое обслуживание автомобиля . Замена масла в коробке передач Nissan Largo . Замена тормозной жидкости и прокачка тормозов Nissan Largo. Замена тормозных колодок. Замена охлаждающей жидкости. Особенности пуска двигателя Nissan Largo. Проверка состояния и замена свечей зажигания. Регулировка клапанов. Nissan Largo замена зеркал

2. КОМПЛЕКСНАЯ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (СИСТЕМА ВПРЫСКА ТОПЛИВА) Nissan Largo.

Система зажигания Nissan Largo Диагностика системы управления двигателем. Возможные неисправности системы впрыска топлива их причины и методы устранения. Коды неисправностей в системах управления двигателем Бензин и дизель Nissan Largo

3. ДВИГАТЕЛИ АВТОМОБИЛЯ Nissan Largo.

Описание конструкции двигателей Nissan Largo Основные неисправности двигателя, их причины и способы устранения. Снятие, разборка, сборка и установка двигателя Nissan Largo.

4. ТРАНСМИССИЯ Nissan Largo.

Сцепление. Коробка передач. Основные неисправности коробки передач, их причины и способы устранения. Снятие коробки передач и замена сцепления. Шарнирные валы (полуоси) Nissan Largo.

5. ХОДОВАЯ ЧАСТЬ Nissan Largo. Передняя подвеска. Задняя подвеска . Колеса и шины Nissan Largo.

6.Тормозная система Nissan Largo.

Снятие тормозного суппорта и диска. Проточка тормозных дисков. Регулировка стояночного тормоза («ручника»).

7. Рулевое управление Nissan Largo.

6. ЭЛЕКТРООБОРУДОВАНИЕ Nissan Largo

Система пуска, зарядки и других систем Nissan Largo . Генератор Nissan Largo . Неисправности генератора и способы устранения. Стартер Nissan Largo . Неисправности стартера и способы их устранения. Предохранители и реле. Распиновка и самодиагностика Nissan Largo

7. КУЗОВ, СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ.

Ремонт кузова Nissan Largo Снятие бампера. Замена крыльев. Снятие стекла. Снятие и установка замка двери Nissan Largo.

Альбом электрических схем.

Жгуты и схемы электропроводки Nissan Largo . Таблица соединений жгута панели приборов. Электрические разъемы Nissan Largo . Схема расположения подшипников качения, устанавливаемых на автомобили Nissan Largo Подшипники качения, устанавливаемые на автомобили Nissan Largo Манжеты уплотнительные (сальники), устанавливаемых на автомобили Nissan Largo

Источник статьи: http://www.sites.google.com/site/avtorir/nissan-be-1/nissan-largo

Предохранители и реле в салоне

Данный блок находится сбоку от рулевой рейки за небольшим ящиком, на обратной стороне которого находится актуальная схема с описанием назначения элементов.

p, blockquote 4,0,1,0,0 —>

Фото схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

1. 10А — Задняя шторка
2. 15А — Передняя шторка
3. 10А — Радиатора
4. 10А — Вентилятор печки
5. —
6. 10А — ЭБУ ДВС
7. 10А — Стартер
8. 7,5А — Свет в салоне
9. 15А — Стоп сигналы
10. 10А — Розетка
11. 15А/ 20А — Прикуриватель
12. 15А — Передние противотуманные фары
13. 15А — Аварийная сигнализация
14. 10А — Габариты
15. 10А — Сигналы поворотников
16. 15А — Обогрев заднего стекла
17. 15А — Обогрев заднего стекла
18. 7,5А — Приборы
19. —
20. 10А — Электронные кампоненты
21. 15А — Топливный насос
22. 10А — Подушки безопастности
23. 10А — Кондиционер
24. 15А — Передний вентилятор отопителя
25. 15А — Передний вентилятор отопителя
26. 15А — Магнитола
27. 15А — Прикуриватель
28. 10А — Передние дворники
29. 20А — Задний дворник, электро зеркала
30. 10А — Трансмиссия

Описание для с25

Предохранители в салоне

Вариант 1

Расшифровка

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

Схема

Обозначение

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

Описание

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

Схема

Расшифровка

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) – отсутствует 37. РТС (дизель) – отсутствует 38. Управление АКПП -отсутствует

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Nissan Qashqai 2 поколения выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и обозначался как J11. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В данном материале мы покажем описание предохранителей и реле Ниссан Кашкай j11 2 поколения со схемами блоков, фотографиями и местами их расположения. Отдельно выделим предохранители отвечающие за …

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

Таблица с расшифровкой

F1	10А AIRBAG – Электронный блок управления подушками безопасности
F2	10А ЕСМ – Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	15А TURN SIGNAL – Выключатель аварийной сигнализации, указатели поворота
F4	10А CLUSTER – Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5	Резерв
F6	10А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7	20А HVAC – Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат – контроля*
F8	15А SUNROOF – Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9	25А WIPER – Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	10А HANDS FREE – Громкая связь
F11	10А ABS – Блок управления АБС. исполнительный блок АБС
F12	10А IMMOBILIZER – Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13	10А Блок управления автоматической коробкой передач*
F14	15А HAZARD – Выключатель аварийной сигнализации
F15	15А ANTI-THEFT – Электронный блок управления противоугонной сигнализацией
F16	10А DIAGNOSIS – Диагностический разъем
F17	10А AUDIO/ CLOCK – Аудиосистема, часы
F18	15А EXTRA JACK – Дополнительная розетка
F19	15А CIGAR LIGHTER – Предохранитель прикуривателя
F20	10А BACK-UP – Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21	15А REAR FOG – Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	15А ATC/ CLOCK – Часы, система климат-контроля*, выключатель кондиционера*
F23	15А AUDIO – Аудиосистема
F24	10А IMMOBILIZER – Иммобилайзер

Реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

Назначение

1. блок управления системой защиты аккумуляторной батареи;
2. прерыватель указателей поворотов;
3. реле включения противотуманного света в задних фонарях;
4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Ниссан ларго схема блоков предохранителей

Nissan Largo минивен спроектированный на платформе ниссан ванетте, с более увеличенной базой и кузовом. Название происходит от английского слова large – большой, крупный. За все время выпущено несколько поколений данной серии. Мы покажем расположение блоков предохранителей и реле ниссан ларго, описание и назначение элементов для автомобилей выпускавшихся в 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годах.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Предохранители и реле в салоне

Данный блок находится сбоку от рулевой рейки за небольшим ящиком, на обратной стороне которого находится актуальная схема с описанием назначения элементов.

p, blockquote 4,0,1,0,0 —>

Фото схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

p, blockquote 8,1,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Вариант 2 (леворульные модели)

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,1,0 —>

Схема блока с реле

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Расшифровка

• Реле сигнала
• Реле кондиционера
• Реле переднего винтилятора
• Реле противотуманных фар
• Реле габаритов
• Реле топливного насоса
• Реле вентилятора охлаждения
• Реле вентилятора охлаждения

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

p, blockquote 8,1,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Вариант 2 (леворульные модели)

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,1,0 —>

Схема блока с реле

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Расшифровка

p, blockquote 16,0,0,0,0 —>

• Реле сигнала
• Реле кондиционера
• Реле переднего винтилятора
• Реле противотуманных фар
• Реле габаритов
• Реле топливного насоса
• Реле вентилятора охлаждения
• Реле вентилятора охлаждения

p, blockquote 17,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/nissan/largo.html

Предохранители на Ниссан Ларго

Nissan Largo имеет два блока предохранителей: один под капотом, другой в салоне у правой ноги водителя. Блок под капотом имеет английскую маркировку, чего нескажешь о салонных предохранителях, подписанных по японски. Поэтому мы приводим перевод салонных предохранителей. Рекомендуем распечатать и наклеить на крышку отсека предохранителей.

Предохранители в салоне

10 комментариев на «Предохранители на Ниссан Ларго»

Эх, жаль раньше не знал что пред-ль топл. насоса тут находится. Спасибо автору за Все статьи о Ларго.

Очень полезная информация! Респект! Если можно все об электрике в машине выложишь? Спасибо =)

люди подскажите где находится реле свечей накала?

Они под капотом! Искать нужно там, а какое отвечает подсказать не могу!

Доброго времени суток, открывайте капот, с лева на против аккумулятора, прямоугольная коробочка 5см на 4см снизу подводятся силовые провода они выглядят примерно диаметром 4мм, цветом один красный другой белый. удачи в эксплуатации.

Подскажите ,где находится фишка ABS ,желательно фото , спасибо.

Здравствуйте. Подскажите есть у вас схема предохран. находящихся под капотом 2 панельки с правой стороны? как исправить возле аккумулятора? LARGO 1998г/в. VW30 CD20 TDi

Подскажите плиз, где искать реле поворотников

Доброго времени суток. Может кто нибудь подсказать где на ларго находится реле обогрева заднего стекла и зеркал?

стрелка уровня топлива не шевелится и лампа резерва не горит, бензин. что предпринять?

Источник статьи: http://largovod.ru/2011/05/09/%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B8/

Ремонт Nissan Largo своими руками. Машина в ремонте

Фото 1 Фото 2 После откручиваем крышку прикрывающую моторчик заслонки печки три болтика под ключ на 8, на фото 3 отмечены зелеными кругами. Фото 3 Откручиваем еще два ниссан ларго снятие приборной панели же болтика на воздухопритоке на фото 3 обозначены красным кружочком один сверху, а второй снизу, открутить не.

Затем откручиваем болтик под ключ на 10 фото 4 и пластиковый винтик под решеткой фото 5правда этот винтик открутить сложновато, но. Открутив воздухоприток снимаем его, что тоже сделать не. Фото 4 Сняв крышку фото 6 отсоединяем штекер с моторчика заслонки Фото 6 Откручиваем воздухоприток рециркуляции, у меня он закручен на один винт под ключ на 8 фото 7второй винт закручен по диагонали, так что открутить его из-под капота не реально. Если у Вас второй винт закручен, то Вам придется открутить этот воздухоприток ниссан ларго снятие приборной панели стороны салона четыре гайки под ключ на Правда для этого придется снять бардачек и еще ниссан ларго снятие приборной панели по мелочи, сейчас не помню, что.

Ремонт Nissan Largo

Мне этого не пришлось делать по ниссан ларго снятие приборной панели фото. Фото 7 Отсоединив штекер на фото 9 обозначен оранжевым кружкомостается снять двигатель печки. Для этого откручиваем два болтика и одну гайку под ключ на 10 фото 8 и 9 обозначены красными кружками и снимаем. Фото 8 Фото 9 Сняв двигатель печки мы закончили первый этап разборки, после чего все действия по снятию и разборке амортизационных стоек будут совпадать с правой стороной.

Под корпусом двигателя Вы увидите такую картину см. Поддомкратив машину обязательно подставьте какой-нибудь упор.

Откручиваем крепление проводки от стойки два болтика под ключ на На фото 11 один болтик обозначен синим кружком, а второго болтика не видно, так как он находится ниссан ларго снятие приборной панели другой стороне стойки и обозначен стрелкой.

Фото 11 Затем вытаскиваем скобу которая держит тормозной шланг фото Фото 12 Ну, а затем откручиваем нижнее крепление стойки на фото 11 обозначены красными кружочками. Вытаскиваем болты, отводим тормозной шланг и проводку АБС так что бы они не мешали вытаскивать стойку.

С проводкой проблем не будет, а шланг, желательно, провести через низ стойки на другую сторону что бы шланг находился перед стойкой. Для этого выкручиваем саморезы: После этого начинаем тянуть её на. Когда появятся щели, засовываем руку и отстёгиваем кнопки обогрева стекла, аварийную, управления зеркалами и датчик климат контроля.

Снимать её далее мешает ручка акселератора, переводим её назад, вытаскиваем облицовку, справа теперь мешает ключ зажигания. Возвращаем ручку обратно и вытаскиваем ключ.

После этого снимаем облицовку. Теперь снимаем старую магнитолу, открутив 4 болта. Кроме того имеет TV тюнер и вход с камеры заднего вида.

Предохранители и реле в салоне

Данный блок находится сбоку от рулевой рейки за небольшим ящиком, на обратной стороне которого находится актуальная схема с описанием назначения элементов.

Фото схема

Описание

1. 10А — Задняя шторка
2. 15А — Передняя шторка
3. 10А — Радиатора
4. 10А — Вентилятор печки
5. —
6. 10А — ЭБУ ДВС
7. 10А — Стартер
8. 7,5А — Свет в салоне
9. 15А — Стоп сигналы
10. 10А — Розетка
11. 15А/ 20А — Прикуриватель
12. 15А — Передние противотуманные фары
13. 15А — Аварийная сигнализация
14. 10А — Габариты
15. 10А — Сигналы поворотников
16. 15А — Обогрев заднего стекла
17. 15А — Обогрев заднего стекла
18. 7,5А — Приборы
19. —
20. 10А — Электронные кампоненты
21. 15А — Топливный насос
22. 10А — Подушки безопастности
23. 10А — Кондиционер
24. 15А — Передний вентилятор отопителя
25. 15А — Передний вентилятор отопителя
26. 15А — Магнитола
27. 15А — Прикуриватель
28. 10А — Передние дворники
29. 20А — Задний дворник, электро зеркала
30. 10А — Трансмиссия

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

Вариант 2 (леворульные модели)

Схема блока с реле

Расшифровка

• Реле сигнала
• Реле кондиционера
• Реле переднего винтилятора
• Реле противотуманных фар
• Реле габаритов
• Реле топливного насоса
• Реле вентилятора охлаждения
• Реле вентилятора охлаждения

ВНИМАНИЕ. Если Вы не видите наших видео роликов , значит у Вас включен блокиратор ADBlock

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Источник статьи: http://manuals.autocarbook.ru/nissan-largo-predohraniteli-i-rele-s-opisaniem-naznacheniya-elementov/
