Предохранители и реле под капотом Опель Комбо С
В моторном отсеке расположены 2 монтажных блока. Блоки закрыты защитными крышками на внутренней стороне которых есть схема блока.
Схема блока предохранителей и реле под капотом Опель Комбо С
Описание
R1 Реле электродвигателя вентилятора системы охлаждения R2 Реле электродвигателя вентилятора системы охлаждения R3 Реле электродвигателя вентилятора системы охлаждения R4 Реле электромагнитной муфты компрессора кондиционера R5 Реле электродвигателя вентилятора системы охлаждения R6 — R7 Реле системы управления двигателем R8 Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) R9 Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) R10 Реле топливного насоса — бензин R11 Реле обогревателя заднего стекла R12 Реле насоса омывателя фар R13 Реле вспомогательных цепей зажигания R14 Реле стартера R15 Реле основных цепей зажигания R16 Реле задних противотуманных фонарей R17 Реле противотуманных фар R18 Реле габаритов — прав. R19 Реле дальнего света фар R20 Реле габаритов — лев. R21 Реле ближнего светофор F1 7,5A Многофункциональный блок управления F2 7,5А Управление двигателем 3 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов 4 5А Лампа подсветки номерного знака 5 20A Электропривод стеклоподъемников 6 10A Автоматическая коробка передач 7 30A Омыватели фар 8 10A Стартер 9 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса 10 10A Звуковой сигнал 11 15A Многофункциональный блок управления 12 20A Аудиосистема, многофункциональный дисплей 13 10A Противоугонная система 14 7,5A Электропривод зеркал заднего вида 15 10A Омыватели лобового стекла 16 5А Лампы освещения салона 17 20A Многофункциональный блок управления 18 20A Люк 19 5А Противоугонная система 20 20А Электропривод стеклоподъемников 21 Резерв 22 5А Многофункциональный блок управления 23 20A Очиститель лобового стекла 24 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей 25 5/10A Стоп-сигналы 26 20/25A Предохранитель прикуривателя Опель Комбо С 27 15А Подогреватель сидений 28 15А Подогреватель сидений 29 20A Омыватели лобового стекла 30 15A Система управления двигателем — бензин 31 15А Система кондиционирования 32 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла 33 7,5/15А Модуль управления двигателем 34 30A Подогреватель топлива (дизель) 35 5А Аудиосистема, электропривод стеклоподъемников, люк 36 10A Левая фара — ближний свет 37 10A Правая фара-ближний свет 38 5А Лампы переднего левого габарита /заднего левого габарита 39 5А Лампы переднего правого габарита /заднего правого габарита 40 10А Стоп сигналы 41 15A Противотуманные фары 42 10А Задние противотуманные фонари 43 10A Левая фара — дальний свет 44 10A Правая фара-дальний свет 45 30А Система кондиционирования 46 20А Управление двигателем 47 30A Обогреватель заднего стекла 48 30А Стартер 49 50А Усилитель рулевого управления 50 40A Антиблокировочная система тормозов (ABS) 51 60A Секвентальная механическая КПП — бензин 52 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером 53 30A Электродвигатель вентилятора конденсатора кондиционера — бензин 54 60A Коробка передач
Схема дополнительного блока под капотом Опель Комбо С
Описание
1 Резерв 2 Резерв 3 Реле центрального замка — блокировка (дверь водителя) 4 Реле центрального замка — двойная блокировка 5 Реле центрального замка — разблокировка 6 Реле центрального замка — блокировка 7 Реле звукового сигнала противоугонной системы 8 Реле ламп подсветки номерного знака 9 Реле электродвигателя насоса омывателя заднего стекла 10 Реле электродвигателя очистителя лобового стекла — быстро 11 Реле звукового сигнала 12 Реле насоса омывателя лобового стекла 13 Реле электродвигателя очистителя лобового стекла — медленно/ прерывисто 14 Реле электродвигателя очистителя заднего стекла 15 Реле указателя поворота — левый 16 Реле указателя поворота — правый
Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
Схема
Описание
| R1 | Реле электродвигателя вентилятора системы охлаждения |
| R2 | Реле электродвигателя вентилятора системы охлаждения |
| R3 | Реле электродвигателя вентилятора системы охлаждения |
| R4 | Реле электромагнитной муфты компрессора кондиционера |
| R5 | Реле электродвигателя вентилятора системы охлаждения |
| R6 | — |
| R7 | Реле системы управления двигателем |
| R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) |
| R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) |
| R10 | Реле топливного насоса — бензин |
| R11 | Реле обогревателя заднего стекла |
| R12 | Реле насоса омывателя фар |
| R13 | Реле вспомогательных цепей зажигания |
| R14 | Реле стартера |
| R15 | Реле основных цепей зажигания |
| R16 | Реле задних противотуманных фонарей |
| R17 | Реле противотуманных фар |
| R18 | Реле габаритов — прав. |
| R19 | Реле дальнего света фар |
| R20 | Реле габаритов — лев. |
| R21 | Реле ближнего светофор |
| F1 | 7,5A Многофункциональный блок управления |
| F2 | 7,5А Управление двигателем |
| 3 | 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
| 4 | 5А Лампа подсветки номерного знака |
| 5 | 20A Электропривод стеклоподъемников |
| 6 | 10A Автоматическая коробка передач |
| 7 | 30A Омыватели фар |
| 8 | 10A Стартер |
| 9 | 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса |
| 10 | 10A Звуковой сигнал |
| 11 | 15A Многофункциональный блок управления |
| 12 | 20A Аудиосистема, многофункциональный дисплей |
| 13 | 10A Противоугонная система |
| 14 | 7,5A Электропривод зеркал заднего вида |
| 15 | 10A Омыватели лобового стекла |
| 16 | 5А Лампы освещения салона |
| 17 | 20A Многофункциональный блок управления |
| 18 | 20A Люк |
| 19 | 5А Противоугонная система |
| 20 | 20А Электропривод стеклоподъемников |
| 21 | Резерв |
| 22 | 5А Многофункциональный блок управления |
| 23 | 20A Очиститель лобового стекла |
| 24 | 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
| 25 | 5/10A Стоп-сигналы |
| 26 | 20/25A Предохранитель прикуривателя |
| 27 | 15А Подогреватель сидений |
| 28 | 15А Подогреватель сидений |
| 29 | 20A Омыватели лобового стекла |
| 30 | 15A Система управления двигателем — бензин |
| 31 | 15А Система кондиционирования |
| 32 | 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
| 33 | 7,5/15А Модуль управления двигателем |
| 34 | 30A Подогреватель топлива (дизель) |
| 35 | 5А Аудиосистема, электропривод стеклоподъемников, люк |
| 36 | 10A Левая фара — ближний свет |
| 37 | 10A Правая фара-ближний свет |
| 38 | 5А Лампы переднего левого габарита /заднего левого габарита |
| 39 | 5А Лампы переднего правого габарита /заднего правого габарита |
| 40 | 10А Стоп сигналы |
| 41 | 15A Противотуманные фары |
| 42 | 10А Задние противотуманные фонари |
| 43 | 10A Левая фара — дальний свет |
| 44 | 10A Правая фара-дальний свет |
| 45 | 30А Система кондиционирования |
| 46 | 20А Управление двигателем |
| 47 | 30A Обогреватель заднего стекла |
| 48 | 30А Стартер |
| 49 | 50А Усилитель рулевого управления |
| 50 | 40A Антиблокировочная система тормозов (ABS) |
| 51 | 60A Секвентальная механическая КПП — бензин |
| 52 | 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
| 53 | 30A Электродвигатель вентилятора конденсатора кондиционера – бензин |
| 54 | 60A Коробка передач |
Подключение
Схема, нарисованная на крыше блока, показывает: какой предохранитель, отвечает за то, или иное реле. Все реле на данной схеме, помечаются буквой «К», а цифра, которая идет в паре с буквой, показывает на прибор, за который ответственное это же реле.
Сами предохранители, помечены буквой «F», с цифрами от 1 до 16, что показывает их расположение в блоке. Для подключения каждого прибора, существует определенный порядок. Давайте рассмотрим его вместе, в виде таблички, где первая цифра – номер предохранителя, а вторая – максимальное допустимое количество ампер, на данный защитный элемент:
- 1 (10 А) – задние противотуманные лампы, и индикатор их включения;
- 2 (10 А) – оба указателя поворота, даже в режиме аварийной сигнализации;
- 3 (7,5 А) – все лампочки освещения салона (передняя, боковые, подсветка замка зажигания и индикатор системы управления мотором), лампа освещения багажника. Также, у этой цепи подключается бортовой компьютер;
- 4 (20 А) – система обогрева заднего стекла, и патрон, отвечающий за подключение переносной лампы;
- 5 (20 А) – звуковой сигнал, и вентилятор кондиционера;
- 6 (30 А) — привод стеклоподъемников;
- 7 (30 А) – моторчик печки, омывателя переднего стекла и очистителя передней оптики. Также, отвечает за прикуриватель, и освещение бардачка;
- 8 (7,5 А) – передняя правая противотуманка;
- 9 (7,5 А) – передняя левая противотуманка;
- 10 (7,5 А) – подсветка приборной панели, регулятор управления печкой и кондиционером, поворотники и габариты с левой стороны автомобиля, и подсветка номера;
- 11 (7,5 А) – поворотники и габариты с правой стороны автомобиля;
- 12 (7,5 А) – правая передняя фара ближнего освещения;
- 13 (7,5 А) – левая передняя фара ближнего освещения;
- 14 (7,5 А) – правая передняя фара дальнего освещения;
- 15 (7,5 А) – левая передняя фара дальнего освещения;
- 16 (30 А) – индикаторы приборной панели, фара заднего хода, и обмотка генератора.
Внимательно следите за подключением реле, согласно данной таблице, так как, если схема будет нарушена, то сразу после старта двигателя, сгорит либо предохранитель, либо неправильно подключенный прибор.
Снятие предохранителей блока под капотом
- Снимают с аккумулятора клеммы, чтобы обесточить электрооборудование.
- На водительской стороне находят крышку блока. При помощи отвертки нужно разжать фиксаторы, которые находятся по бокам крышки.
- Подняв крышку, можно увидеть все необходимые предохранители.
- Меняют вставки при помощи пинцета и собирают блок в обратной последовательности.
Важно! Если сгорел предохранитель, то замену следует выполнять сразу и не затягивать надолго. Многие автовладельцы устанавливают «жучки» из проволоки. Этого нельзя делать по той причине, что может произойти возгорание блока
Этого нельзя делать по той причине, что может произойти возгорание блока.
Рядом с БП находится блок реле.

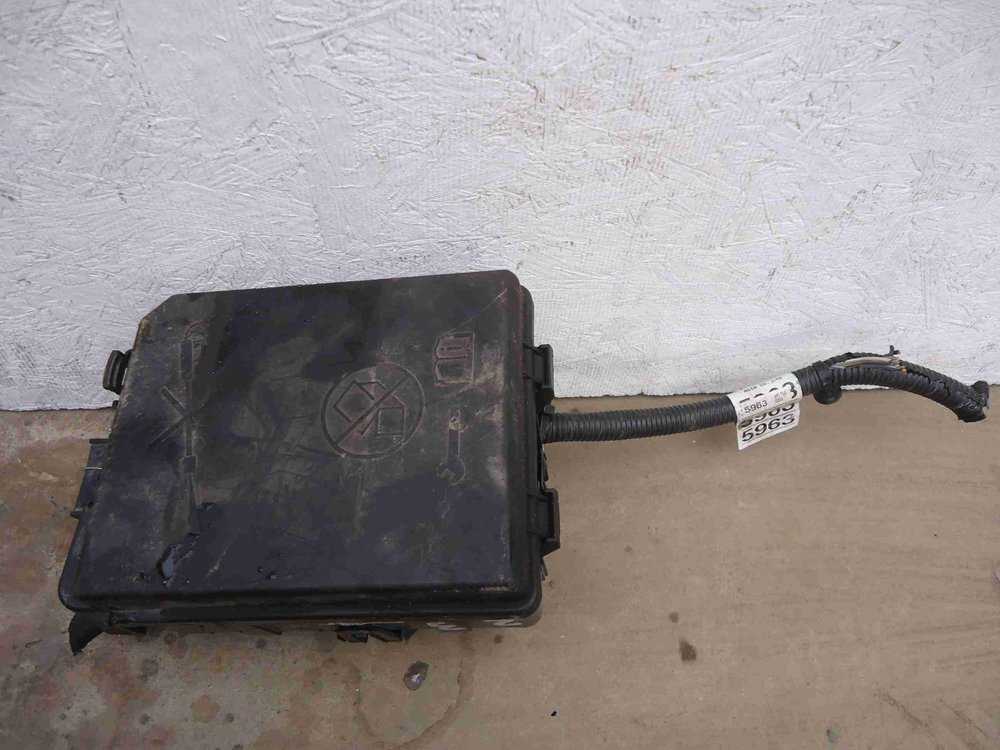

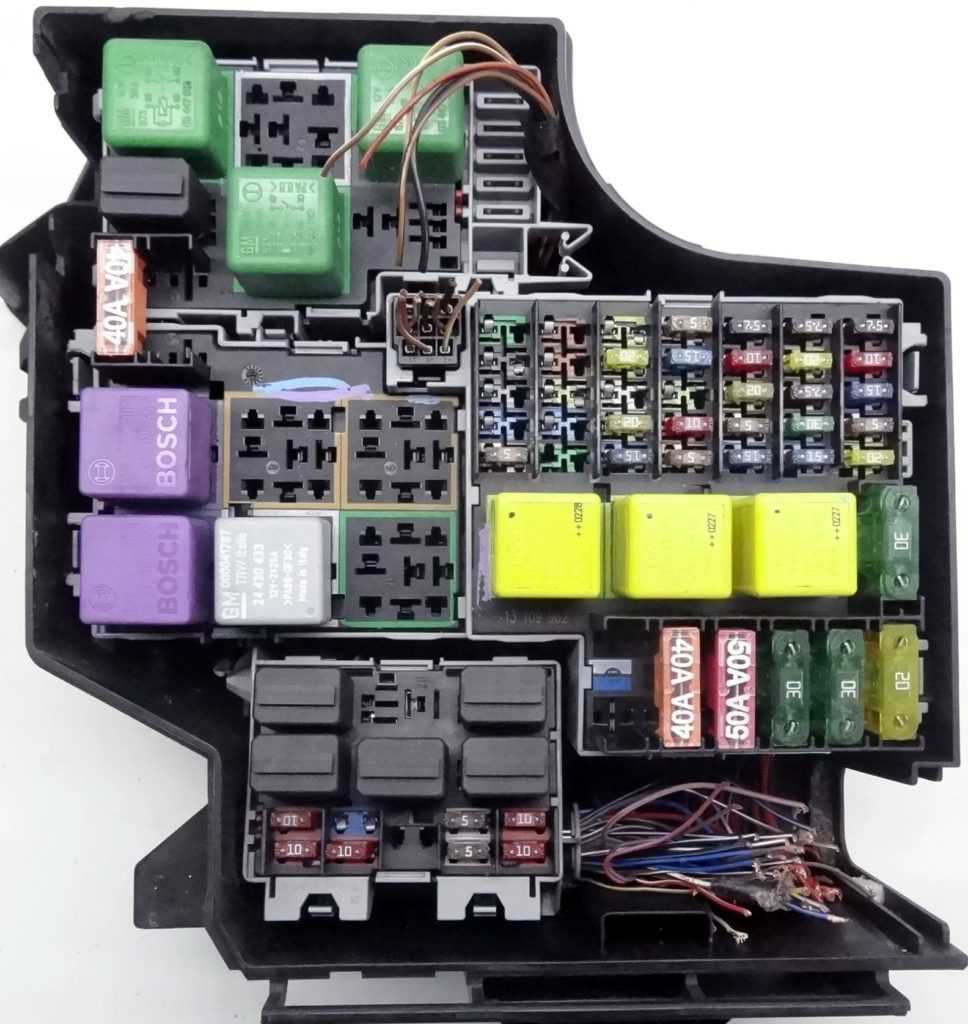

Блок под капотом
Находится рядом с аккумуляторной батареей под защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>

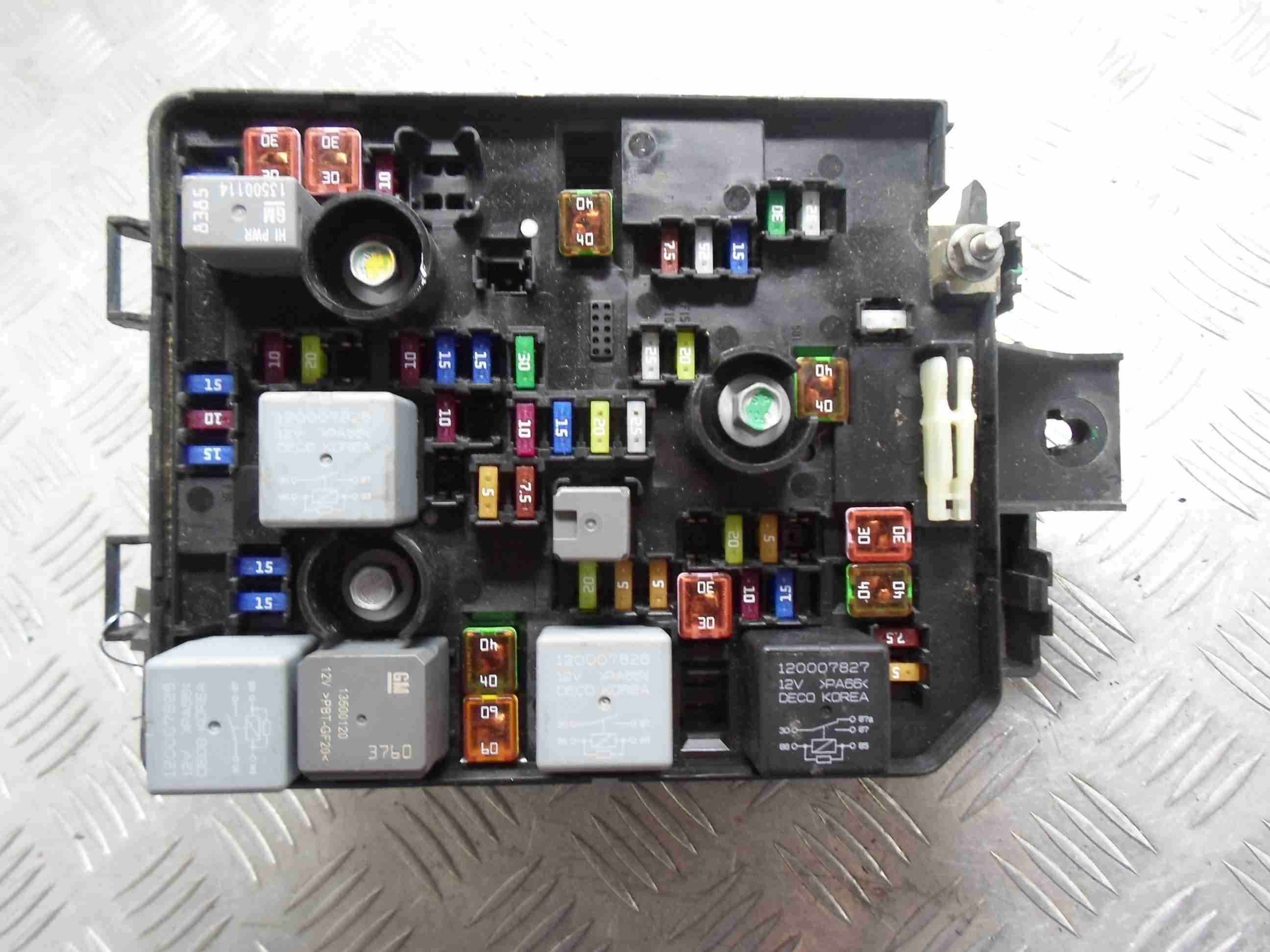

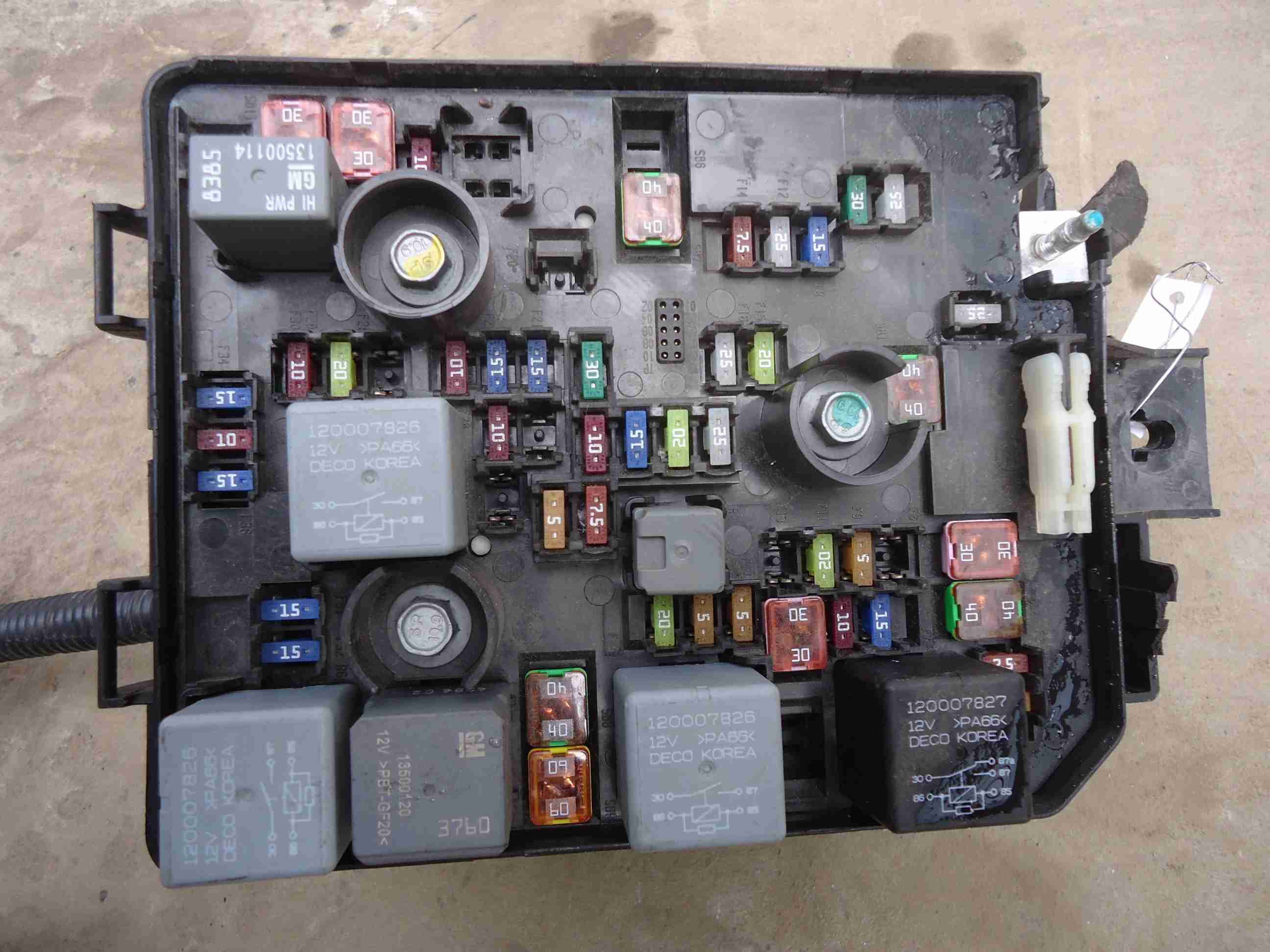

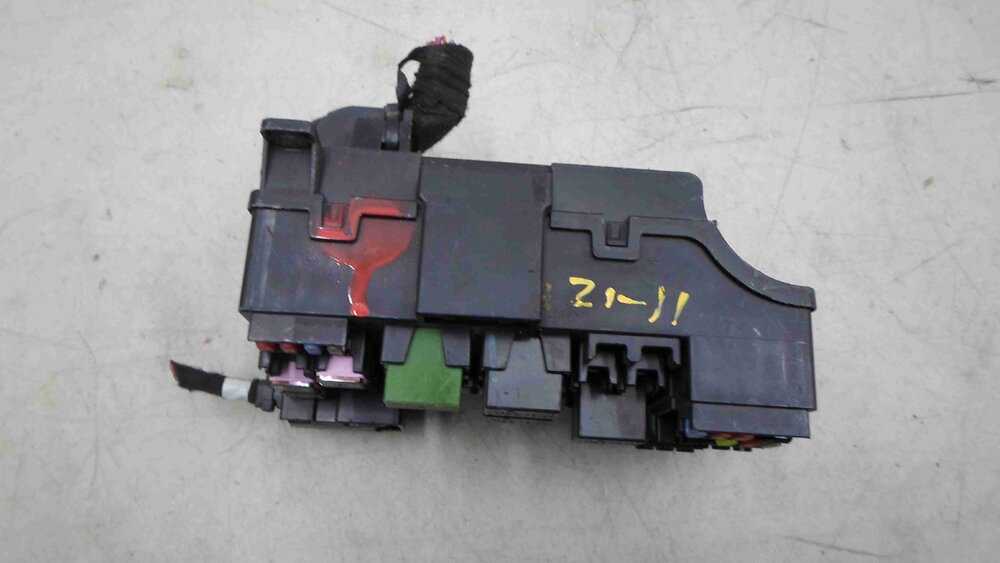

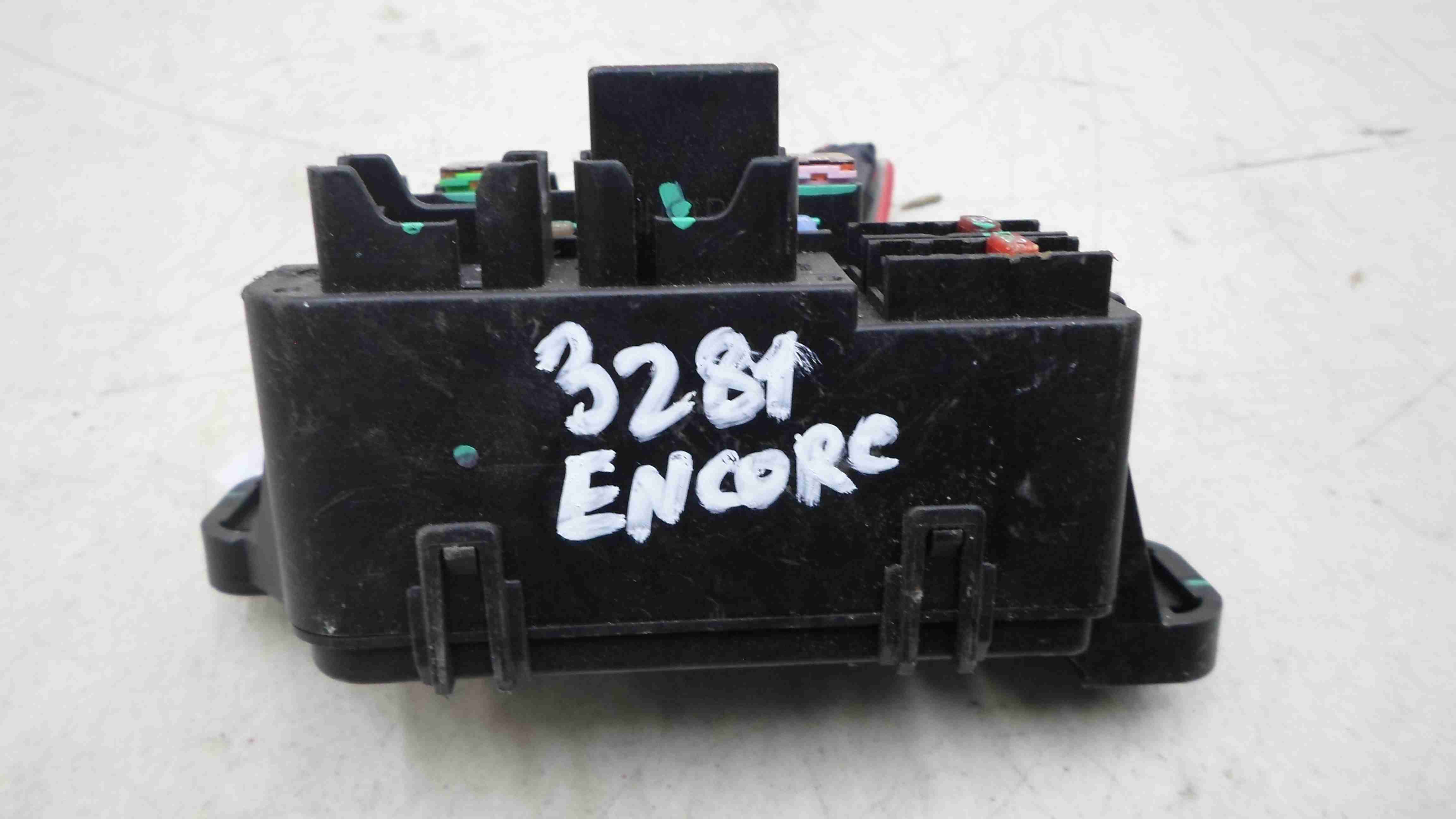

Фотография
p, blockquote 6,0,0,0,0 —>

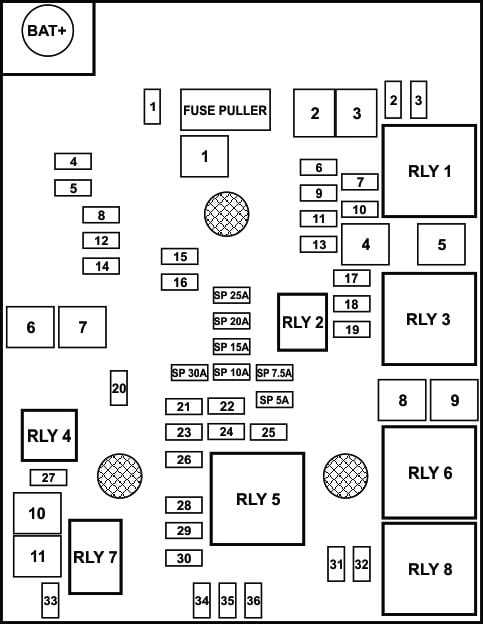

Схема
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание
p, blockquote 9,0,0,0,0 —>
| 1 | Люк в крыше |
| 2 | Выключатель наружного зеркала заднего вида |
| 3 | Соленоид вентиляционного отверстия |
| 4 | Резерв |
| 5 | Электронный блок управления тормозом клапана |
| 6 | 2013-2015: не используется |
| 2016: Интеллектуальный датчик батареи | |
| 7 | Резерв |
| 8 | Аккумулятор модуля управления коробкой передач |
| 9 | 2013-2015: BCM Регулируемый контроль напряжения |
| 2016: не используется | |
| 10 | Модуль управления топливной системой R / C / Регулировка угла наклона фар |
| 11 | Задний стеклоочиститель |
| 12 | Обогрев заднего стекла |
| 13 | Резерв |
| 14 | Наружный обогрев зеркал заднего вида |
| 15 | Батарея блока управления топливной системой |
| 16 | Модуль сиденья с подогревом / Модуль памяти |
| 17 | Модуль управления коробкой передач R / C |
| 18 | Модуль управления двигателем R / C |
| 19 | Топливный насос |
| 20 | Резерв |
| 21 | Реле вентилятора (блок вспомогательных предохранителей) |
| 22 | Резерв |
| 23 | Катушка зажигания / Инжектор |
| 24 | Насос омывателя |
| 25 | Резерв |
| 26 | Электромагнитный клапан продувки адсорбера / соленоид водяного клапана / датчики кислорода — до и после / электромагнитный соленоид турбокомпрессора (1,4 л) / турбореактивный соленоид (1,4 л) |
| 27 | 2013-2015: не используется |
| 2016: вспомогательный насос отопителя | |
| 28 | 2013-2015: не используется |
| 2016: Модуль управления двигателем, силовая коробка зажигания 1 | |
| 29 | Модуль управления двигателем Трансмиссия зажигания 2 |
| 30 | Датчик массы воздушного потока |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Аккумулятор модуля управления двигателем |
| 34 | Сигнал |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |
| Предохранители J-Case | |
| 1 | Электронный блок управления тормозом насоса |
| 2 | Передний протрите |
| 3 | Двигатель вентилятора |
| 4 | IEC RC |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 2013-2015: не используется |
| 2016: соленоид стартера (автоматическая коробка передач), не используется (механическая коробка передач) | |
| 8 | Вентилятор охлаждения низкий / средний |
| 9 | Высокий Вентилятор |
| 10 | EVP |
| 11 | 2013-2015: стартовый соленоид |
| 2016: соленоид стартера шестерни (автоматическая коробка передач), соленоид стартера (механическая коробка передач) |
Реле
p, blockquote 10,0,0,0,0 —>
- Резерв
- Реле топливного насоса
- Реле вентилятора системы охлаждения
- Реле стартера
- Реле силовой передачи
- Реле вентилятора системы охлаждения
- Реле стартера
- Реле вентилятора системы охлаждения
Блоки в салоне

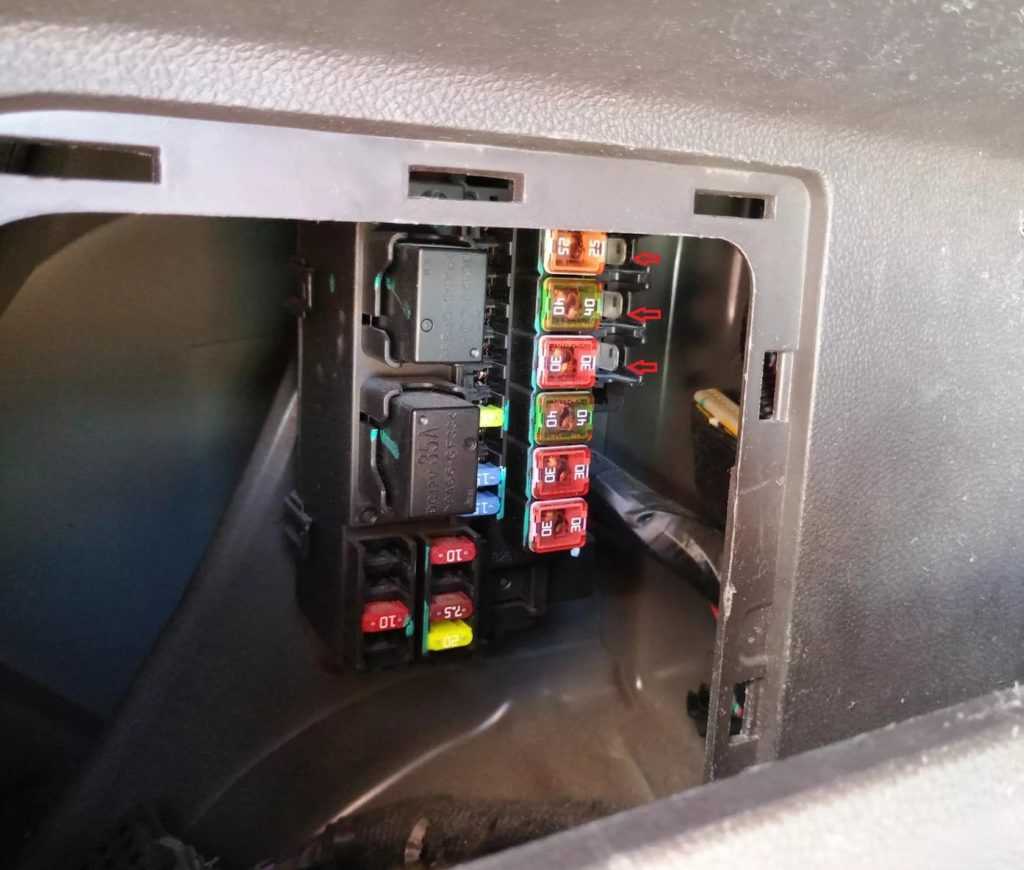

Основной блок
Он находится под панелью со стороны водителя, за защитной крышкой.
Фото -пример
Схема предохранителей
Описание
| 1 | 20А Аварийная сигнализация, сирена противоугонной системы, освещение салона и багажника |
| 2 | 10А Автоматическая трансмиссия |
| 3 | 30А Обогрев заднего стекла, противоугонное устройство |
| 4 | 10А Ходовые огни светлого времени суток |
| 5 | 10А Автоматическая трансмиссия |
| 6 | 10А Фонари заднего хода и задние туманные фонари |
| 7 | 30А Кондиционер воздуха |
| 8 | 20А Левый стояночный огонь, левый задний габаритный огонь |
| 9 | 20А Сдвижная панель крыши |
| 10 | 10А Левая фара дальнего света |
| 11 | 30А Омыватель линз головных фар |
| 12 | 10А Левая фара ближнего света, регулирование угла наклона фар |
| 13 | 20А Единый замок |
| 14 | 40А Обогрев заднего стекла |
| 15 | 30А Вентилятор отопителя и К/В |
| 16 | 30А Стеклоочиститель |
| 17 | 10А Радиоприемник, информационный дисплей, сигнализаторы, К/В, освещение вещевого ящика, стеклоподъемники, привод наружных зеркал, усилитель рулевого управления |
| 18 | 20А Единый замок, фонари заднего хода, спидометр, АТ, обогрев сидений и заднего стекла, прикуриватель |
| 19 | 10А К/Л включения фар, ходовые огни светлого времени суток |
| 20 | 30А Вентилятор К/В |
| 21 | 15А Стоп-сигналы и аварийная сигнализация |
| 22 | 10А ABS |
| 23 | 10А Правый стояночный огонь, правый задний габаритный огонь, освещение номерного знака |
| 24 | 15А Кондиционер воздуха |
| 25 | 10А Правая фара дальнего света |
| 26 | 20А Топливный насос, система впрыска топлива |
| 27 | 10А Правая фара ближнего света, регулировка угла наклона фар |
| 28 | 30А Стеклоподъемники |
Схема реле
Расшифровка
- Обогрев наружного зеркала (реле времени)
- Реле сигналов поворотов
- Интервальный режим работы очистителя заднего стекла
- Кодировка туманного фонаря (6-контактное)
- Противотуманные фары
- Туманные фонари
- Интервальный режима работы очистителей ветрового стекла
- Обогрев заднего стекла
- Предупредительный зуммер включенных фар
- Сирена системы противоугонной сигнализации
- Насос омывателя линз фар (реле задержки)
- Реле стартера противоугонной сигнализации
- DRL
- DLC, в зависимости от исполнения, 10-, 14- или 16-контактный
Дополнительный блок реле 1
Он расположен над бардачком.
Схема
Описание
Вариант 1
- Противоугонная сигнализация (блок управления)
- Вентилятор радиатора конденсатора К/В (реле К51)
- Вентилятор радиатора конденсатора К/В (реле К52)
- Вентилятор радиатора конденсатора К/В (реле К26)
- К/В
- Вентилятор К/В
- Вентилятор радиатора конденсатора К/В, 2-я скорость
Вариант 2
- Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
- Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) либо Реле К/В (с 1996 г. вып.)
- Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
Данный блок крепится к правой стоки, закрыт обшивкой салона.
Схема
Обозначение
- Блок управления системы MulTec
- Реле топливного насоса
- Реле свечей накаливания дизельного двигателя
- Реле контроля зарядки батареи
Где находится блок в Opel Astra H
Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.
Обязательно посмотрите:
В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.
Как продиагностировать работоспособность предохранителей?
Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей. Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.
В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет. Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене. Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.
При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:
- Визуальный осмотр предохранителя.
- Использование тестера и индикатора для определения работоспособности предохранителя.
- В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
- Если же при проверке ничего не произошло, то предохранитель подлежит замене.
Проверка индикатором и тестером также осуществляется в определенной последовательности:
- Вытащить предохранитель из гнезда и очистить его контакты.
- Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.
- Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.
Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

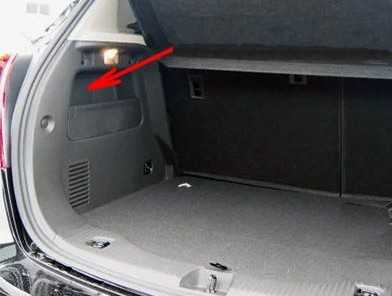

Блок в багажнике
Он находится в левой части багажного отсека за защитной крышкой.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,1,0 —>
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Схема
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Назначение
p, blockquote 26,0,0,0,0 —>
| 1 | Поясничная опора сиденья водителя |
| 2 | Поясничная опора сиденья пассажира |
| 3 | Усилитель |
| 4 | Разъем жгута проводов прицепа |
| 5 | Система постоянного полного привода |
| 6 | Индикация |
| 7 | Резерв |
| 8 | Прицеп |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Прицеп |
| 12 | Навигационная система |
| 13 | Рулевое колесо с обогревом |
| 14 | Разъем жгута проводов прицепа |
| 15 | Рулевое колесо |
| 16 | Датчик воды в топливе |
| 17 | Внутреннее зеркало |
| 18 | Резерв |
| S/B01 | Электрическая регулировка сиденья водителя / модуль памяти |
| S/B02 | Электрическая регулировка сиденья пассажира |
| S/B03 | Модуль прицепа |
| S/B04 | Инвертор / Преобразователь напряжения |
| S/B05 | Аккумулятор |
| S/B06 | Омыватель фар |
| S/B07 | Резерв |
| S/B08 | Резерв |
| S/B09 | Резерв |
| RLY01 | Реле зажигания |
| RLY02 | Реле запуска |
p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>
Остались вопросы? Задавайте их в комментарии.
Источник статьи: http://vsepredohraniteli.ru/opel/mokka.html
Блок под капотом
Находится рядом с аккумуляторной батареей под защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Фотография
p, blockquote 6,0,0,0,0 —>
Схема
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание
p, blockquote 9,0,0,0,0 —>
| 1 | Люк в крыше |
| 2 | Выключатель наружного зеркала заднего вида |
| 3 | Соленоид вентиляционного отверстия |
| 4 | Резерв |
| 5 | Электронный блок управления тормозом клапана |
| 6 | 2013-2015: не используется |
| 2016: Интеллектуальный датчик батареи | |
| 7 | Резерв |
| 8 | Аккумулятор модуля управления коробкой передач |
| 9 | 2013-2015: BCM Регулируемый контроль напряжения |
| 2016: не используется | |
| 10 | Модуль управления топливной системой R / C / Регулировка угла наклона фар |
| 11 | Задний стеклоочиститель |
| 12 | Обогрев заднего стекла |
| 13 | Резерв |
| 14 | Наружный обогрев зеркал заднего вида |
| 15 | Батарея блока управления топливной системой |
| 16 | Модуль сиденья с подогревом / Модуль памяти |
| 17 | Модуль управления коробкой передач R / C |
| 18 | Модуль управления двигателем R / C |
| 19 | Топливный насос |
| 20 | Резерв |
| 21 | Реле вентилятора (блок вспомогательных предохранителей) |
| 22 | Резерв |
| 23 | Катушка зажигания / Инжектор |
| 24 | Насос омывателя |
| 25 | Резерв |
| 26 | Электромагнитный клапан продувки адсорбера / соленоид водяного клапана / датчики кислорода — до и после / электромагнитный соленоид турбокомпрессора (1,4 л) / турбореактивный соленоид (1,4 л) |
| 27 | 2013-2015: не используется |
| 2016: вспомогательный насос отопителя | |
| 28 | 2013-2015: не используется |
| 2016: Модуль управления двигателем, силовая коробка зажигания 1 | |
| 29 | Модуль управления двигателем Трансмиссия зажигания 2 |
| 30 | Датчик массы воздушного потока |
| 31 | Левый дальний свет |
| 32 | Правый дальний свет |
| 33 | Аккумулятор модуля управления двигателем |
| 34 | Сигнал |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |
| Предохранители J-Case | |
| 1 | Электронный блок управления тормозом насоса |
| 2 | Передний протрите |
| 3 | Двигатель вентилятора |
| 4 | IEC RC |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 2013-2015: не используется |
| 2016: соленоид стартера (автоматическая коробка передач), не используется (механическая коробка передач) | |
| 8 | Вентилятор охлаждения низкий / средний |
| 9 | Высокий Вентилятор |
| 10 | EVP |
| 11 | 2013-2015: стартовый соленоид |
| 2016: соленоид стартера шестерни (автоматическая коробка передач), соленоид стартера (механическая коробка передач) |
Реле
p, blockquote 10,0,0,0,0 —>
- Резерв
- Реле топливного насоса
- Реле вентилятора системы охлаждения
- Реле стартера
- Реле силовой передачи
- Реле вентилятора системы охлаждения
- Реле стартера
- Реле вентилятора системы охлаждения

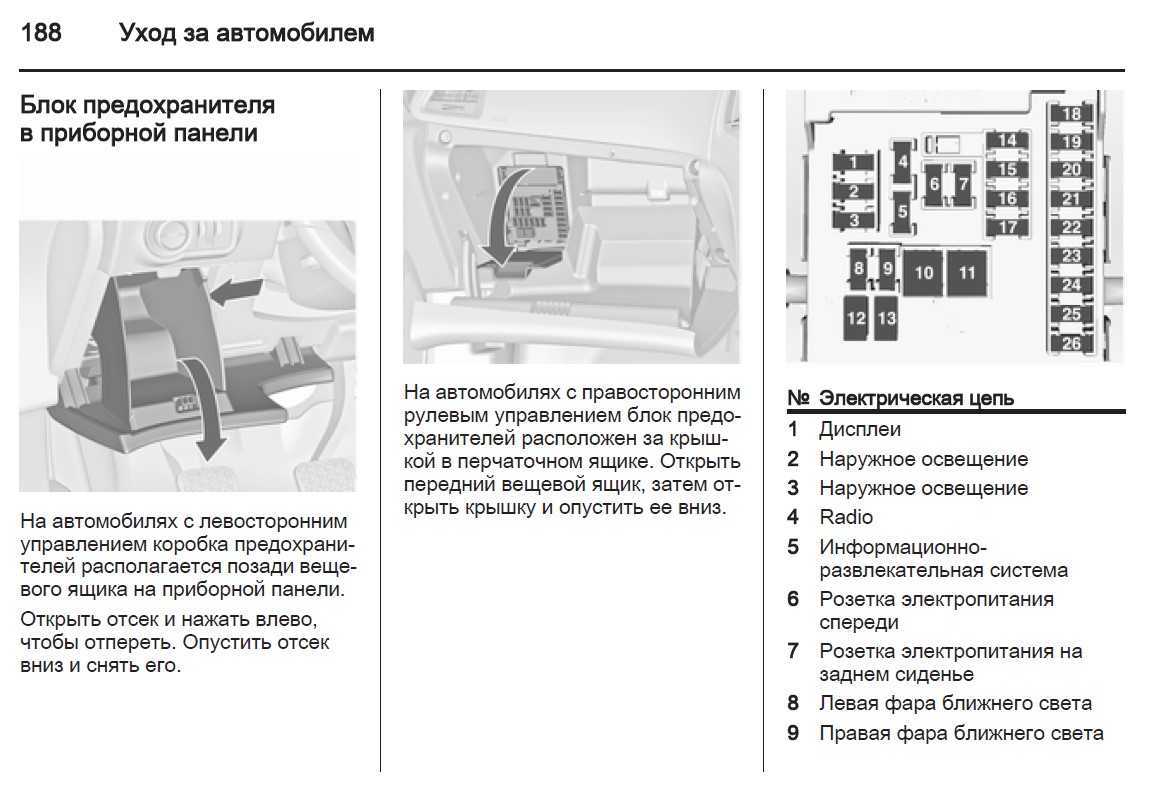

Блок в салоне
Салонный блок расположен под приборной панелью на стороне водителя. Что бы добраться до предохранителей, надо снять ящик для мелочей.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Фото — пример
p, blockquote 14,1,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Обозначение
p, blockquote 18,0,0,0,0 —>
| F1 | Блок управления кузовом 1 |
| F2 | Блок управления кузовом 2 |
| F3 | Блок управления кузовом 3 |
| F4 | Блок управления кузовом 4 |
| F5 | Блок управления кузовом 5 |
| F6 | Блок управления кузовом 6 |
| F7 | Блок управления кузовом 7 |
| F8 | Блок управления кузовом 8 |
| F9 | Замок зажигания |
| F10 | Модуль защитной диагностики |
| F11 | Разъем для передачи данных, Дверные замки |
| F12 | Обогреватель, вентиляция и кондиционирование MDL / ICS |
| F13 | Задние двери |
| F14 | Система облегчения парковки |
| F15 | Предупреждение о выходе за пределы полосы движения, внутреннее зеркало |
| F16 | Модуль адаптивного переднего освещения |
| F17 | Электрический стеклоподъемник, сторона водителя |
| F18 | Датчик дождя |
| F19 | Блок управления кузовным оборудованием |
| F20 | Подсветка выключателя на рулевом колесе |
| F21 | Блок управления коробкой передач |
| F22 | Прикуриватель / розетки |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Дисплей автоматического обнаружения пассажиров |
| F27 | Комбинация приборов |
| F28 | Переключатель фар / AFL / DC преобразователь |
| F29 | Резерв |
| F30 | Резерв |
| с 2016: Аккумулятор модуля управления коробкой передач | |
| F31 | Аккумулятор IPC, Кобинация приборов |
| F32 | Радио /Телефон / Aux Jack |
| F33 | Дисплей, информационно развлекательная система |
| F34 | OnStar / UHP / DAB |
| M01 | PTC |
| S/B01 | Резерв |
| S/B02 | Резерв |
| S/B03 | Электродвигатель стеклоподъемника передний |
| S/B04 | Электродвигатель заднего стекла |
| S/B05 | Реле логистического режима |
| S/B06 | Резерв |
| S/B07 | Резерв |
| S/B08 | Резерв |
| CB1 | Резерв |
| Реле | |
| RLY01 | Реле дополнительных приборов |
| RLY02 | Двери |
| RLY03 | Запасной |
| RLY04 | Запасной |
| RLY05 | Логистический режим |
