Предохранители ниссан санни fb15

Предохранители Форд Транзит 6 и реле с описанием схем блоков и фото примерами

Ford Transit 6 поколения производился в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Основное новшество данного поколения в том, что оно производилось как с передним приводом, так и задним. В нашем материале мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле Форд Транзит 6, их схемы и фото — примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего Форд Транзит. А если не подходят схемы изучите описание для 5-го либо 7-го поколения соответственно.

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1	Электронный блок управления кондиционером
2	Блок управления противоугонной системой
3	Звуковой сигнал 1 противоугонной системы
4	Звуковой сигнал 2 противоугонной системы
5	Дополнительный отопитель — днище (если есть)
6	Блок управления дополнительным отопителем — если установлен
7	Аккумуляторная батарея — под сиденьем
8	Блок управления центральным замком — в блоке управления противоугонной системы
9	Диагностический разъем (DLC)
10	Блок предохранителей /реле, моторный отсек 1
11	Блок предохранителей /реле, моторный отсек 2
12	Блок предохранителей /реле, моторный отсек 3
13	Блок предохранителей /реле приборная панель 1
14	Блок предохранителей /реле приборная панель 2
15	Дополнительный предохранитель (15А), блок управления противоугонной системы
16	Дополнительный предохранитель (15А), блок управления противоугонной системы
17	Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи
18	Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи
19	Реле электродвигателя вентилятора отопителя/ кондиционера
20	Резистор электродвигателя вентилятора отопителя, передний
21	Резистор электродвигателя вентилятора отопителя, задний
22	Звуковой сигнал
23	Реле — прерыватель указателей ворота
24	Инерционный выключатель отсечки подачи топлива — если установлен
25	Блок управления системой парковки
26	Электронный блок управления SRS

Блок в салоне

Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.

Фотография

Схема верхнего отдела

Схема нижнего отдела реле

или

Назначение элементов

201	15А Щиток приборов, стеклоочиститель заднего окна, часы
202	5А Обогрев лобового стекла
203	20А Противотуманные фары/ фонари
204	Резерв
205	15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание
206	5А Фонарь подсветки регистрационного знака
207	10А Модуль подушки безопасности
208	10А Подсветка щитка приборов
209	15А Габаритные огни
210	15А Тахометр, часы
211	30А Электродвигатель вентилятора отопителя задней части салона
212	10А Прикуриватель
213	10А Кондиционер воздуха для задней части салона
214	15А Освещение салона, электропривод зеркал
215	20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель
216	20А Гнезда питания для подключения дополнительного оборудования
217	15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида
218	Резерв
219	30А Электропривод стеклоподъемников
220	20А Обогрев заднего стекла
221	15А Выключатель стоп сигналов
222	15А система
223	30А Электродвигатель вентилятора отопителя
224	20А Переключатель фар
225	15А Кондиционер воздуха
226	20А Аварийная световая сигнализация, указатели поворота
227	5А система, ABS
Реле
R14	Реле стеклоочистителя
R15	Реле вспомогательных цепей зажигания
R16	Реле обогревателя лобового стекла, правая сторона
R17	Зуммер задней двери
R18	Освещение салона
R19	Зуммер задней двери
R20	Реле обогревателя лобового стекла, левая сторона (реле таймер)
R21	Реле заднего стеклоочистителя
R22	Реле обогрева заднего стекла, зеркал

Блоки под капотом ниссан пульсар

В моторном отсеке будут расположены как минимум два блока: блок предохранителей и блок реле.

Они находятся рядом с аккумуляторной батареей.

Nissan Almera N15, автомобиль первого поколения, на то время, японской компании Ниссан. Выпускался в 1995, 1996, 1997, 1998, 1999 и 2000 году. Преимущественно это был трех либо пяти дверный хэтчбек. Рестайлинг 1998 года в основном затронул внешний вид, бампер и боковые обвесы. Мы предлагаем ознакомится с расположением всех электронных блоков управления ниссан альмера н15, блоков предохранителей и реле, а так же их схемы и описание. Отдельно отметим предохранитель прикуривателя.

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

p, blockquote 4,0,0,0,0 —>

Вариант 1

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Вариант 2

p, blockquote 7,0,0,0,0 —>

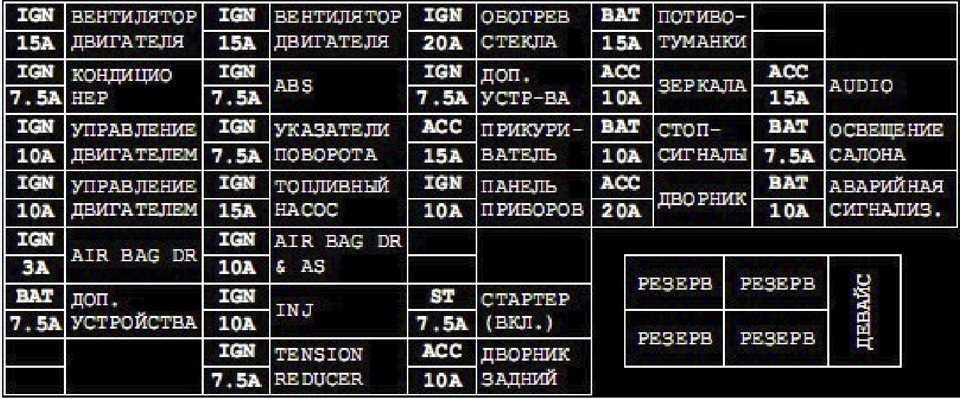

Таблица с описанием

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Назначение вариант 2

p, blockquote 10,0,0,0,0 —>

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

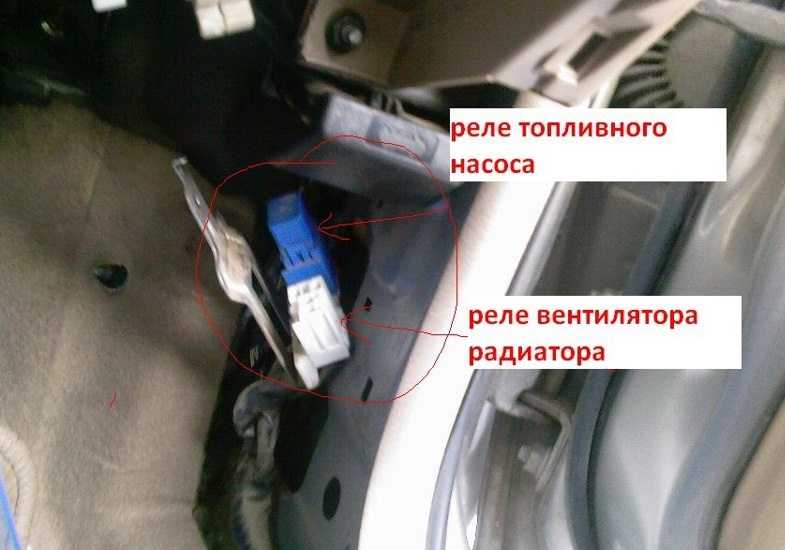

Рядом могут быть расположены несколько отдельных реле.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,1,0,0,0 —>

Предохранители ниссан примера и блоки реле с описанием схем и фотографиями

Nissan Primera

выпускался в 3 поколениях с кузовами седан, универсал и лифтбэк. Первое поколение — p10, производилось в 1990, 1991, 1992, 1993, 1994, 1995 годах. Второе — p11, в 1996, 1997, 1998, 1999, 2000 годах. Третье — p12, в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Мы представим информацию с описанием блоков предохранителей и реле ниссан примера p11 и p12 (2 и 3 поколения), их фотографии, схемы и назначение элементов. Отдельно отметим предохранители прикуривателя.

Блоки в салоне

Схема расположение электронных блоков, предохранителей и реле

Назначение

1. блок предохранителей;
2. реле-прерыватель;
3. выключатель стоп-сигналов;
4. щиток приборов;
5. реле динамиков;
6. реле омывателя фар;
7. реле динамиков;
8. противоугонная система (иммобилайзер);
9. корректор фар;
10. реле кодового фонаря;
11. блок управления подушками безопасности;
12. блок управления АКПП;
13. блок управления двигателем;
14. реле кондиционера;
15. реле топливного насоса;
16. реле противотуманных фар;
17. реле электростеклоподъемников;
18. реле обогревателя заднего стекла;
19. кронштейн блока предохранителей;
20. реле охранной сигнализации;
21. реле-прерыватель;
22. реле системы зажигания;
23. реле-прерыватель;
24. реле вентилятора обдува салона

Основной блок с предохранителями

Вариант 1

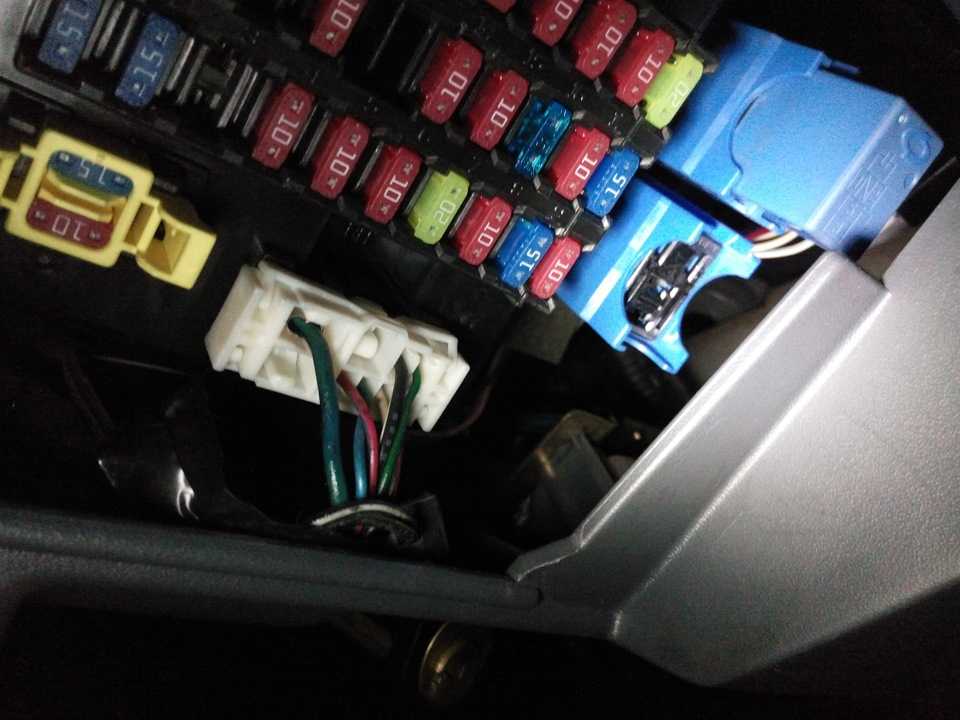

Фотография.

Описание

Сверху вниз, с лева на права.

1. Мотор вентилятора
2. Кондиционер
3. Приборная панель
4. INJ (Система впрыска)
5. Электронные компоненты/ лампа салона
6. Мотор вентилятора
7. Сигналы поворота
8. Топливный насос
9. Подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживатель стекла заднего (при наличии)
13. Электронные компоненты приборной панели
14. Прикуриватель
15. ABS
16. Сигнал стартера
17. Задняя щетка
18. Противотуманные фары
19. Зеркала
20. Стоп сигналы
21. Щетки
22. Дополнительная розетка
23. система
24. Управление АКПП
25. Аварийная сигнализации

За прикуриватель отвечает предохранитель 3-й сверху предохранитель в среднем ряду на 15А.

Таблица — схема

Вариант 2

Фотография

Таблица с обозначением

За прикуриватель отвечает предохранитель 2-ой по счету предохранитель в верхнем ряду на 15А. На рисунке обведен красным.

Блоки под капотом

Схема

Назначение

1. блок предохранителей в моторном отсеке;
2. блок управления ABS;
3. блок реле;
4. электродвигатель очислителя ветрового стекла;
5. реле предварительного разогрева для автомобилей с дизельным двигателем;
6. реле левой фары;
7. реле звукового сигнала;
8. реле вентилятора обдува радиатора;
9. реле блока управления двигателем;
10. реле вспомогательного оборудования;
11. реле 1 вентилятора обдува радиатора;
12. реле 2 вентилятора обдува радиатора;
13. реле нейтральной передачи;
14. реле кондиционера;
15. реле очистителя заднего стекла;
16. реле правой фары;
17. реле очистителя ветрового стекла

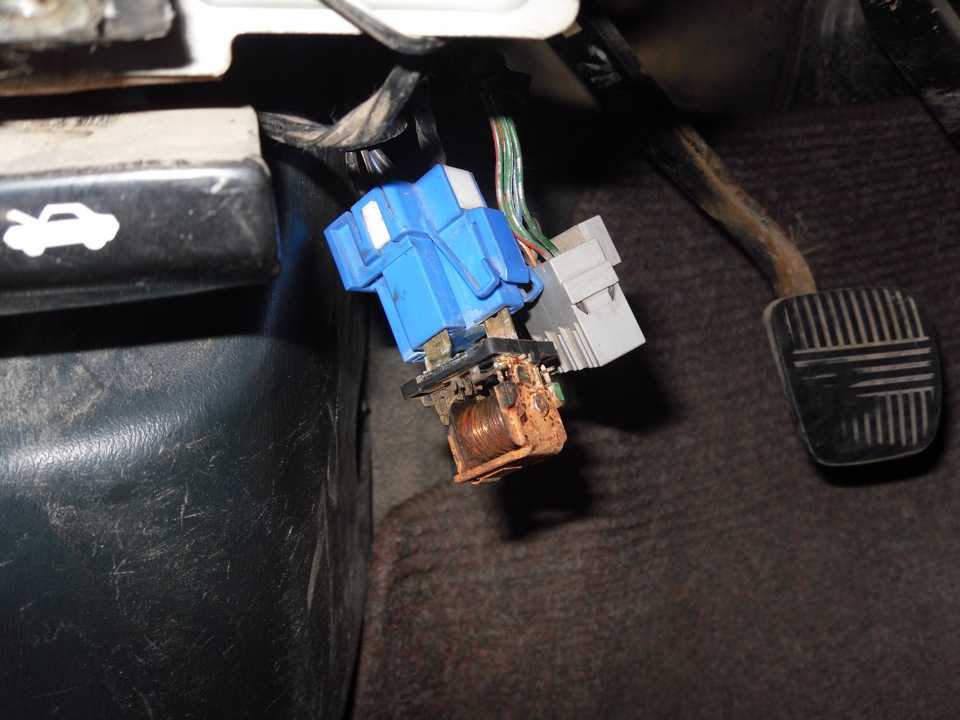

Пример фотографии блока с реле.

Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.

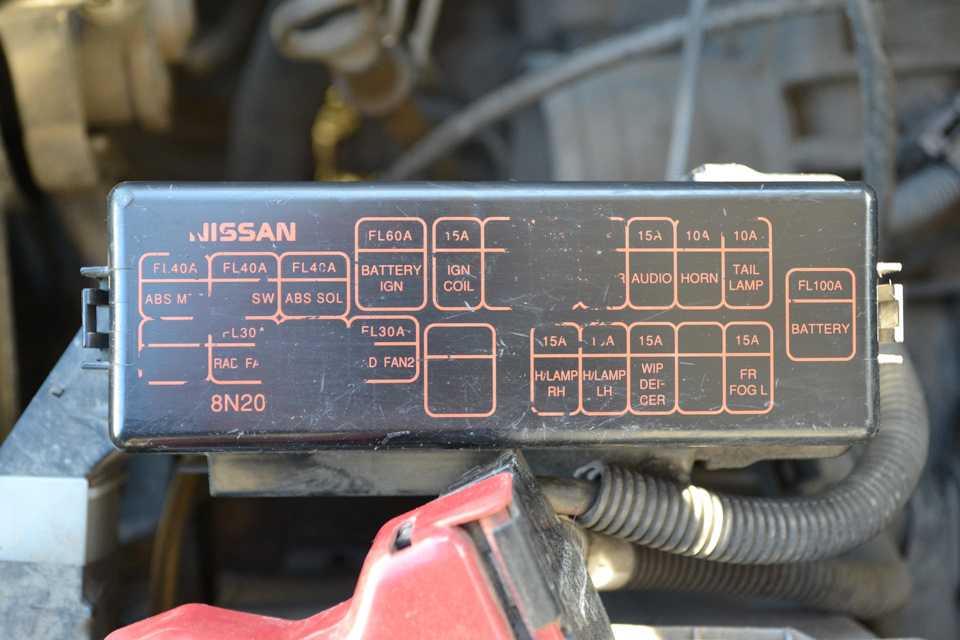

Монтажный блок с предохранителями

Вариант 1

Фото — схема

Описание

Вариант 2

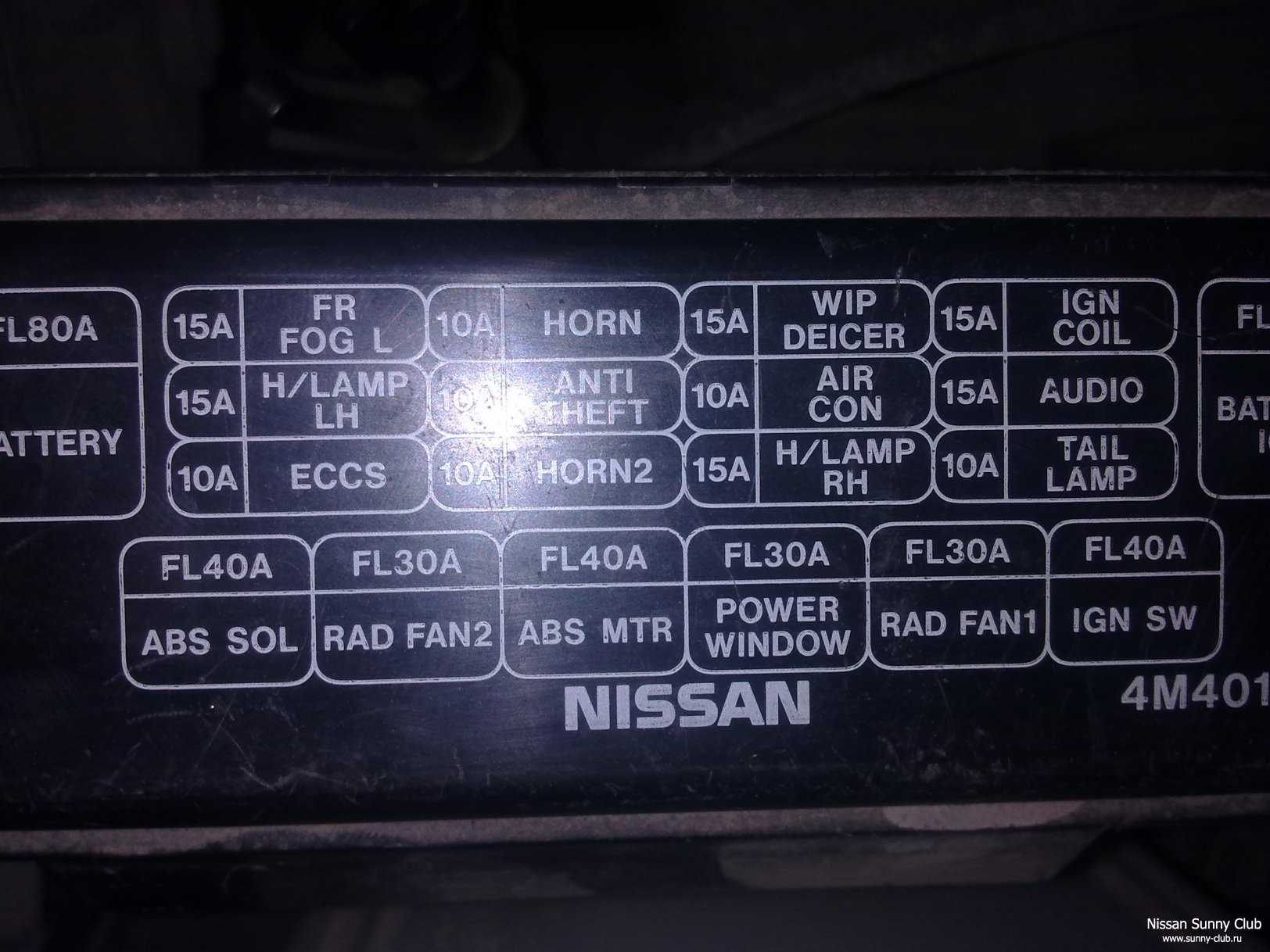

Фото — схема

Перевод обозначений на русский

• hazard — аварийная сигнализация
• horn — звуковой сигнал
• alt s — сигнал возбуждения обмотки генератора
• tail — задние фонари
• abs sol — соленоид абс
• ign sw — вкл. зажигания
• abs mtr — мотор абс
• battery — аккумулятор
• h/lamp rh — правая фара
• h/lamp lh — левая фара
• audio — магнитола
• eng cont — блок управления двигателем
• ign coil — катушка зажигания
• throt motor — привод дроссельной заслонки
• inj — что-то про инжектор
• hid rh — ксенон правый
• hid lh — ксенон левый
• rr defog — задние противотуманные фары
• rad fan 1,2,3 — пропеллер радиатора 1,2,3
• main — основной пред хз на что
• power window — эл. стеклоподъёмники

Nissan Sunny | Предохранители | Ниссан Санни

Предохранители

Кронштейн предохранителя, рожок звукового сигнала, освещение багажника

F5 – выключатель освещения багажника
H – управление рожком звукового сигнала
h3 – рожок звука высокого тона
H7 – рожок звука низкого тона
J4 – реле рожка двойного звукового сигнала
S12 – предохранитель в кронштейне
S13 – предохранитель в кронштейне
S14 – предохранитель в кронштейне
S15 – предохранитель в кронштейне
S238 – предохранитель в кронштейне
S239 – предохранитель в кронштейне
S240 – предохранитель в кронштейне
T6a – штекерный разъем, 6-штырьковый, красный, станция разъемов справа, стойка
А
T6e – штекерный разъем, 6-штырьковый, синий, станция разъемов слева, стойка
А
W3 – фонарь для освещения багажника
W18 – фонарь для освещения багажника слева
A32 – соединение с плюсом (30), в группе проводов распределительного щита
A50 – соединение с плюсом (30as), в группе проводов распределительного щита
A72 – соединение (71), в группе проводов распределительного щита
W15 – соединение (фонарь для освещения багажника), в группе проводов слева
87 – соединение с массой –2-, в группе проводов сзади
176 – соединение с массой, в группе проводов фары справа

Опора предохранителя, регулировка дальнего света

E102 – регулятор дальности света
L1 – двухнитевая лампа фары слева, включение шторки луча слева
L2 – двухнитевая лампа фары справа, включение шторки луча справа
M1 – лампа стояночного огня слева
M3 – лампа стояночного огня справа
S18 – предохранитель в кронштейне
S19 – предохранитель в кронштейне
S20 – предохранитель в кронштейне
S21 – предохранитель в кронштейне
S22 – предохранитель в кронштейне
S223 – предохранитель в кронштейне
T5 – штекерный разъем, 5-штырьковый, правая фара
Т5а – штекерный разъем, 5-штырьковый, левая фара
T6 – штекерный разъем, 6-штырьковый, желтый, станция разъемов справа, стойка
А
T6a – штекерный разъем, 6-штырьковый, красный, станция разъемов справа, стойка
А
T6b – штекерный разъем, 6-штырьковый, желтый, станция разъемов слева, стойка
А
T6c – штекерный разъем, 6-штырьковый, красный, станция разъемов слева, стойка
А
V48 – сервомотор слева для регулировки дальности света
V49 – сервомотор справа для регулировки дальности света
135 – соединение с массой –2-, в группе проводов распределительного щита
176 – соединение с массой, в группе проводов фары справа
179 – соединение с массой, в группе проводов фары слева

Кронштейн предохранителя, прикуриватель для сигар, выключатель
противотуманных фонарей

E18 – выключатель противотуманных фар
K95 – контрольная лампочка сигнализации
L28 – лампа для освещения прикуривателя (сигар)
S228 – предохранитель в кронштейне
S229 – предохранитель в кронштейне
S232 – предохранитель в кронштейне
S233 – предохранитель в кронштейне
S234 – предохранитель в кронштейне
S236 – предохранитель в кронштейне
S237 – предохранитель в кронштейне
T6f – штекерный разъем, 6-штырьковый, оранжевый, станция разъемов справа, стойка
А
T10 – штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки,
увлажняющая коробка
U1 – прикуриватель для сигар

А19 – соединение (58d), в группе проводов распределительного щита
А47 – соединение (55), в группе проводов распределительного щита
А57 – соединение (30а), в группе проводов распределительного щита
81 – соединение с массой –1-, в группе проводов распределительного щита
* – автомобили с противоугонной системой

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, A блок с реле около горловины бочка с омывающей жидкостью.

Блок с реле

Обозначение

• fr fog lamp — Реле противотуманных фар
• throt motor — Реле блока управления дроссельной заслонкой
• inhibit clutch inter luck — Реле запрещения запуска (Р/N)
• air con — Реле системы кондиционирования
• horn — Реле звукового сигнала
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения

Блок с предохранителями

Расшифровка

Обозначение

• FL 100A BATTERY — Генератор
• FL 60A BATTERY IGN — Зарядка аккумулятора
• FL 40A ABS MTR — Мотор АБС
• FL 40A IGN SW — Замок зажигания
• FL 40A ABS SOL — Датчик АБС
• FL 30A RAD FAN1 — Вентилятор радиатора левый
• FL 30A POWER WINDOW — Эл. стеклоподъемники
• FL 30A RAD FAN2 — Вентилятор радиатора правый
• FL 15A IGN COIL — Катушки зажигания
• FL 15A MOTOR — Нагреватель лямбда-зонда
• FL 15A AUDIO — Aудиосистема
• FL 15A H/LAMP RH — Правая фара
• FL 15A H/LAMP LH — Левая фара FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя
• FL 15A FR FOG L — Противотуманные фары
• FL 10A ECCS — Электронная система управления двигателем
• FL 10A HORN — Сигнал
• FL 10A TAIL LAMP — Задний свет

Правила замены предохранителей

В предохранителях, используемых на Nissan Sunny FB15, присутствует плавкая вставка, помещенная в пластиковый корпус с металлическими контактами для прямой установки в монтажный блок.

Надежное соединение обеспечивается за счет состыковки изделия с корпусом, поэтому вытащить такой элемент непросто, так как нужно использовать пластиковый пинцет, предназначенный для подобных манипуляций.

Запрещается использовать такие металлические инструменты, как отвертки, плоскогубцы и пассатижи, так как это может привести к появлению свободного тока и, как следствие, повреждению всей цепи.

Если под рукой нет никакого из указанных инструментов, можно попытаться вытащить предохранитель руками. Но, к сожалению, не всегда удается его поддеть, поэтому на практике данный способ не всегда результативен.

Установить предохранитель очень просто, так как нужно просто «ввести» металлические контакты в пазы, прочно усадив их. Если после замены перегоревшего предохранителя или реле система все равно не работает, то в этом случае следует отправиться на СТО для выявления истинной причины выхода из строя оборудования.

Предохранители в автомобиле Nissan Sunny FB15 – это элементы, которые расположены в салоне и под капотом. Основная их задача заключается в предотвращении перепадов направления в электрической цепи. Благодаря этому обеспечивается стабильная работа узлов и устройств, которые располагаются на протяжении всей цепи. Однако, чтобы обеспечить такую работу, рекомендуется своевременно проводить техническое обслуживание всех узлов автомобиля, в том числе и блоков предохранителей.

Nissan Sunny: Предохранители и реле

Nissan Sunny / Инструкция по эксплуатации автомобиля Nissan Sunny / Электрооборудование / Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

ПРЕДОХРАНИТЕЛИ Предохранители разрывают цепь при случайных коротких замыканиях.

Главные предохранители расположены в колодке со стороны водителя. Для доступа
к предохранителю откройте крышку колодки.

Дополнительные плавкие предохранители и прерыватели смонтированы в монтажном
блоке, который расположен внутри моторного отсека.

Перегоревший предохранитель (2) можно опознать по расплавленной токовой нити
(1 – исправный предохранитель).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед заменой предохранителя убедитесь, что данная цепь отключена.

2. Достаньте предохранитель пинцетом.

3. В блоке имеется запасной предохранитель.

4. Перед заменой установите причину перегорания и устраните. Новый предохранитель
должен полностью соответствовать заменяемому.

5. Номинальный ток предохранителя обозначается цветовой маркировкой (см. табл.
Цветовая маркировка).

6. Предохранитель магнитолы находится за магнитолой и заменяется после ее снятия.

Цветовая маркировка Оранжевый 5А Красный 10А Синий 15А Желтый 20А Прозрачный
или белый 25А Зеленый 30А РЕЛЕ В системе электрооборудования автомобилей применяются
реле, которые используются как для замыкания и размыкания цепей с большим током,
так и для работы в режиме таймера.

Реле смонтированы рядом с колодкой предохранителей в салоне и в отдельном блоке,
расположенном в моторном отсеке. Расположение остальных реле зависит от модели автомобиля.

Реле указателей поворота и аварийной сигнализации на большинстве автомобилей
смонтировано на кронштейне под нижней панелью со стороны водителя.

Над блоком указателей поворота смонтировано реле звуковой сигнализации, напоминающий
о включенных фарах.

Реле ABS-системы находится на релейной стойке в моторном отсеке.

Если при отказе цепи, которой управляет реле, не прослушиваются характерные щелчки,
то неисправно само реле. В противном случае следует искать неисправность в самой
цепи, или цепи управления реле. В этом случае рекомендуется заменить реле на заведомо
исправное, в точности соответствующее заменяемому.

Реле достается из разъема, предварительно отключите соответствующую цепь.

Проверка надежности заземления

ОБЩИЕ СВЕДЕНИЯ
Отрицательная клемма аккумулятора подсоединена к (массе) автомобиля – металлу двигателя/
коробки передач и кузову автомобиля – и большинство систем электрооборудования разработаны
…

Переключатели

ОБЩИЕ СВЕДЕНИЯ
Предупреждение При снятии любого переключателя отсоединяйте батарею от массы.
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Выключатель зажигания и замок руля
1. Смотрите подраздел 12.10. …

Другое на сайте:

Меню диапазонов частот

Альтернативные средства выбора
радиостанций доступны в специальных
меню частотных диапазонов.

Чтобы открыть меню соответствующего
диапазона частот, в активном главном
меню радиоприемника след …

Педаль тормоза

Высота педали тормоза
Высота педали тормоза – это расстояние между педалью и полом, когда педаль тормоза
отпущена.
1. Толкатель
2. Выключатель фар стоп-сигнала
3. Высота педали тормоза

Своб …

Общие сведения
Двигатели 4A-FE, 3S-FE снабжены многоточечной системой впрыска. Эта электронная
система впрыска топлива (EFJ) состоит из трех базисных систем: электронной системы
регулирования, воздухозаборной си …

Nissan Almera N15 — предохранители и реле

F1 (15A) Отопитель, кондиционер

F2 (15A) Отопитель, кондиционер

F3 (20A) Обогреватель заднего стекла (без системы освещения в дневное время)

F4 (15A) Передние противотуманные фары

F5 (20A) Обогреватель заднего стекла (с системой освещения в дневное время)

F6 (7,5А) Клапан управления повышенной частотой вращения холостого хода — кондиционер, система отключения кондиционера, отопитель кондиционер

F7 (7,5А) Диагностический разъем, реле электропривода стеклоподъемника, реле электропривода люка, реле таймера обогревателя заднего стекла, блок управления иммобилайзером

F8 (10A) Система управления АКПП, фонари заднего хода, комбинация приборов, индикаторы

F9 (10A) Очиститель заднего стекла

F10 (15A) Подсветка часов, аудиосистема

F11 (7,5А) Указатели поворота

F12 (7,5A) Электронный блок управления ABS

F13 (15А) Предохранитель прикуривателя

F14 (10A) Стоп-сигналы, электронный блок управления ABS

F15 (10А) Аварийная сигнализация

F16 (10A) Подогреваемый кислородный датчик

F17 (15А) Топливный насос, клапан управления подачей дополнительного воздуха

F18 (10А) Подогреватель сидений

F19 (20A) Очиститель лобового стекла

F20 (7,5А) Лампы освещения салона

F21 (3A) Электронный блок управления SRS (система с одной подушкой безопасности)

F22 (10A) Электронный блок управления SRS (система с двумя подушками безопасности)

F23 (10A) Обогреватели зеркал заднего вида на дверях

F24 (7,5A) Реле свечей накаливания, корректоры фар, часы, аудиосистема, блок управления иммобилайзером

F25 (10A) Э/м клапан очистки системы улавливания паров топлива, э/м клапан очистки системы EGR, клапан управления частотой вращения холостого хода (IAC)-SOHC, э/м клапан изменения фаз газораспределения, реле электродвигателей вентиляторов системы охлаждения, реле свечей накаливания,управление опережением при частичной нагрузке, э/м клапан отсечки подачи топлива, кондиционер, реле запрещения запуска — АКПП, блок управления системы освещения в дневное время, реле обогревателя заднего стекла, сигнал включения зажигания на электронный блок управления двигателем( CD20E, дизель)

F26 (7,5A) Сигнал запуска на электронный блок управления двигателем — CD20E дизель, блок управления системы освещения в дневное время

F27 Запасной предохранитель

F28 Запасной предохранитель

F29 (15A) Очистители фар

F30 Запасной предохранитель

F31 Запасной предохранитель

База данных

Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

№ п/п Обозначение

1	Предохранители на клемме + АКБ
2	Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3	Монтажный блок около аккумуляторной батареи
4	Блок дополнительных реле

Предохранители на клемме + АКБ

Обозначение Сила тока Назначение (цепь защиты)

1	120	Усилитель рулевого управления, ABS, омыватель фар.
2	60	Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3	80	Лампы ближнего и дальнего головного света.
4	80	Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5	100	Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

Как самому проверить реле бензонасоса

Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали.

В первом случае двигатель зачастую завести не удается, где находится реле бензонасоса на ниссан санни как где находится реле бензонасоса на ниссан санни не качает и в топливной рампе нет бензина.

Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером. Проверка реле бензонасоса своими руками В начале проверки необходимо добраться до следующих элементов: Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель.

Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя. Самым простым способом проверки является установка заведомого рабочего устройства. Реле бензонасоса? Подскажите пожалуйста где находится эбу живу в ниссан санни fb Дополнительный блок в транспортных средствах, изготовленных до Реле могут коммутировать сильные токи на расстоянии, В отличие от механических переключателей, реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать в таймере, например, при работе с прерывистым стеклоочистителем или при нагревании ветрового стекла. Если в цепи обнаружена неисправность, она должна быть обнаружена в цепи.

Nissan sunny qg15 fb15 привет. Ниссан санни года. Где должна трещять реле. Проверка может быть выполнена путем замены его известным хорошим реле. Чтобы заменить реле, удалите его из гнезда и вставьте новый.

Доступ к реле в главном блоке такой же, как и для предохранителей. Доступ к реле находится. Вопрос в теме!

Реле Бензонасоса Ниссан Санни Fb15 Где Находится

Что сэкономили инспектируют на нагретом и заглушеном движке! Как верно проверить? И что означают опасности на щупе?

Nissan Bluebirdл. Я когда не по аннотации инспектировал, тоже уровень всегда различный.

Диагностический разъем Kia Sportage Кто знает, что самое забавное в том, что система управления силовым транспортом имеет проблемы в одной из систем! Kia Sportage 1 ошибка работы реле Если он цел, проверьте красный провод и замените при необходимости. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

Источник статьи: http://web-site1.ru/default/6-2-%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1%80%D0%BA%D0%B0-%D1%80%D0%B5%D0%BB%D0%B5-%D0%B2%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F-%D1%82%D0%BE%D0%BF%D0%BB%D0%B8%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE-%D0%BD.html

Блок в салоне Nissan Sunny

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Вариант 1

Вариант 2

Таблица с описанием

Назначение вариант 2

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.

Правила замены предохранителей

В предохранителях, используемых на Nissan Sunny FB15, присутствует плавкая вставка, помещенная в пластиковый корпус с металлическими контактами для прямой установки в монтажный блок.

Надежное соединение обеспечивается за счет состыковки изделия с корпусом, поэтому вытащить такой элемент непросто, так как нужно использовать пластиковый пинцет, предназначенный для подобных манипуляций.

Запрещается использовать такие металлические инструменты, как отвертки, плоскогубцы и пассатижи, так как это может привести к появлению свободного тока и, как следствие, повреждению всей цепи.

Если под рукой нет никакого из указанных инструментов, можно попытаться вытащить предохранитель руками. Но, к сожалению, не всегда удается его поддеть, поэтому на практике данный способ не всегда результативен.

Установить предохранитель очень просто, так как нужно просто «ввести» металлические контакты в пазы, прочно усадив их. Если после замены перегоревшего предохранителя или реле система все равно не работает, то в этом случае следует отправиться на СТО для выявления истинной причины выхода из строя оборудования.

Предохранители в автомобиле Nissan Sunny FB15 – это элементы, которые расположены в салоне и под капотом. Основная их задача заключается в предотвращении перепадов направления в электрической цепи. Благодаря этому обеспечивается стабильная работа узлов и устройств, которые располагаются на протяжении всей цепи. Однако, чтобы обеспечить такую работу, рекомендуется своевременно проводить техническое обслуживание всех узлов автомобиля, в том числе и блоков предохранителей.

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Таблица с описанием

Назначение вариант 2

p, blockquote 10,0,0,0,0 —>

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.
