Предохранители в мотором отсеке

Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.

Вариант 1

Где находится данный блок смотрите на фотографии.

Схема

Обозначение

FM1 50A Противоугонная система
FM2 50A Противоугонная система (цепь от замка зажигания)
FM3 50A Питание основного блока предохранителей
FM4 50A Выключатель освещения
FM5 50A
FM6 20/40A Вентилятор 1
FM7 20/40A Вентилятор 2
FM8 40A Электрообогреватель стекла
1
2 10A ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
3 25A ABS
4 20A Работающий двигатель
5 15A Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
6 10A Звуковой сигнал
7 15A Таймер омывателя фар
8
9 10A Лямбда-зонд
10 10A Топливный насос
11
12 10A Левая противотуманная фара
13
14 10A Левая фара дальнего света
15 10A Правая фара дальнего света

Вариант 2

Схема

Назначение

1 10A Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования.
2 15A Топливный насос, электроклапан улавливателя топливных паров
3 10A Электронный блок
4 10A Компьютер двигателя и АКП.
5 10A Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла.
6 15A Передние противотуманные фары.
7 20A Омыватели фар
8 20A Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления
9 15A Левая фара ближнего света
10 15A Правая фара ближнего света
11 10A Левая фара дальнего света.
12 10A Правая фара дальнего света.
13 15A Звуковой сигнал
14 10A Насос омывателя ветрового и заднего стекол
15 30A Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска.
16 30A Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска.
17 30A лектрические регулировки положения сиденья пассажира.
18 40A Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла

Вариант 3

Схема

Расшифровка

1 10 Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования.
2 15 Топливный насос, электроклапан улавливателя топливных паров
3 10 Электронный блок.
4 10 Компьютер двигателя и АКП.
5 10 Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла.
6 15 Передние противотуманные фары.
7 20 Омыватели фар.
8 20 Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления.
9 15 Левая фара ближнего света.
10 15 Правая фара ближнего света.
11 10 Левая фара дальнего света.
12 10 Правая фара дальнего света.
13 15 Звуковой сигнал.
14 10 Насос омывателя ветрового и заднего стекол.
15 30 Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска.
16 30 Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска.
17 30 Электрические регулировки положения сиденья пассажира.
18 40 Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла.

Реле

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 (70A) Многофункциональный модуль управления
F2 (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 (70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5 (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6 (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора – некоторые модели (с переменным током)
F8 (70A) Блок предохранителей
F9 (50A) Многофункциональный модуль управления
F10 (40A) Переключатель света
F11 (60A) Блок предохранителей
F12 (50A) переключатель зажигания
F13 (40A) переключатель зажигания
F14 (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16 (30A) Антиблокировочная система (ABS)
F17 (30A) Антиблокировочная система (ABS)
F18 (20A) Омыватели фар – некоторые модели
F19
F20 (15A) Топливный подогреватель-HDi некоторые модели
F21 (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 (5A) Антиблокировочная система (ABS)
F24 (5A) Управление двигателем, реле таймера свечи накаливания
F25 (10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 (10A / 30A) Управление двигателем, топливный насос
F27 (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 (5A) Нагреватель корпуса дроссельной заслонки
F29 (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя – некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 (10A) Передняя противотуманная фара слева
F32 (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 (10A) Автоматическая коробка передач (AT)
F34 (5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15А Электромагнитный клапан абсорбера, топливный насос
3 10А Компьютер АБС
4 10А Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20А Насос омывателя фар
8 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15АЛевая фара ближнего света
10 15А Правая фара ближнего света
11 10А Левая фара дальнего света
12 15А Правая фара дальнего света
13 15А Звуковые сигналы
14 10А Насосы омывателей ветрового и заднего стекол
15 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30А Реле компрессора
17 30А Максимальная и малая скорости работы стеклоочистителя
18 40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

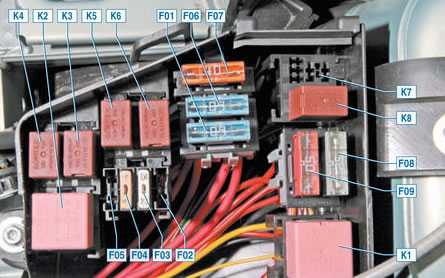

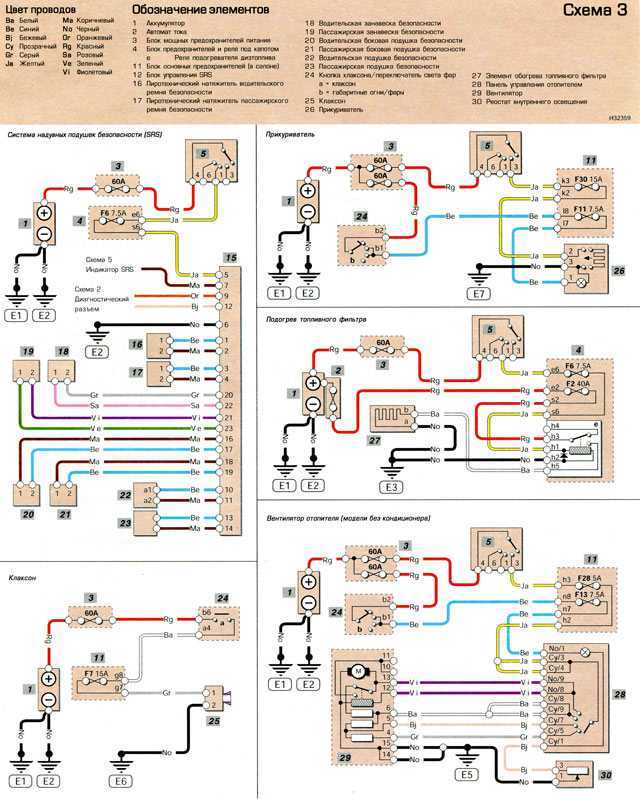

Блок под капотом

В моторном отсеке Рено Логан 1 поколения возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото – схема

Обозначения

597А – F1 60А Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А – F2 60А Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В – F1 30А Питание платы реле
597В – F2 25А Цепь питания реле системы впрыска
597В – F3 5А Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C – F1 50А ЭБУ АБС
597C – F2 25А ЭБУ АБС
597D – F1 40А Реле большой скорости вращения электро вентилятора (реле 236), плата реле
299 – 231 20А Противотуманные фары
299 – 753 20А Насос омывателя фар
784 – 474 20А Реле включения компрессора кондиционера
784 – 700 20А Реле малой скорости вращения электро вентилятора
1034 – 288 20А Реле освещения дневного движения
1034 – 289 20А Реле освещения дневного движения
1034 – 290 20А Реле освещения дневного движения
1047 – 236 20А Реле топливного насоса
1047 – 238 20А Реле блокировки впрыска
233 40А Реле вентилятора отопителя
236 40А Реле большой скорости вращения электро вентилятора

Вариант 2

Схема

Расшифровка

F01 60А Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 30А Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 25А Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 5А Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 15А Резерв
F06 60А Цепь электропитания блока предохранителей в салоне
F07 40А Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08

F09

25/50А Цепи ЭБУ АБС
  • К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
  • К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
  • КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
  • К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
  • К5 — реле топливного насоса и катушки зажигания.
  • К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
  • К7 — реле насоса омывателя фар.
  • К8 — реле противотуманных фар. См. информацию про F31.

По данному материалу мы так же подготовили видео материал у нас на канале. Смотрите и подписывайтесь!

А если есть что добавить или остались вопросы пишите в комментарии.

Блок предохранителей моторного отсека Espace IV (2002-2006)

(А) Назначение
F32 Не используется
F33 Не используется
F34 15 Электропитание сиденья водителя
F35 20 Подогрев сидений водителя/пассажира
F36 20 Сиденье водителя с электроприводом
F37 20 Сиденье пассажира с электроприводом
Реле
R3 Поставка сиденья
R4 Габаритный огонь для дневных ходовых огней
R5 Фары ближнего света для дневных ходовых огней
R6 Насос омывателя фар
R7 Отключение стоп-сигналов

(А) Назначение
F26 30 Розетка для каравана
F27 30 Люк на крыше
F28 30 Задний левый электростеклоподъемник
F29 30 Задний правый электростеклоподъемник
F30 5 Датчик угла поворота рулевого колеса
F31 30 Шторка люка
Реле
R17 Кондиционер

Блоки под капотом

Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле – слева и справа моторного отсека.

Главный блок

Устанавливается с права.

Пример схемы с крышки блока

Схема

Обозначение

SBF1 30А Электродвигатель вентилятора конденсатора
SBF2 30А Стартер
SBF3 30А Электродвигатель вентилятора конденсатора
SBF4 40А Электродвигатель вентилятора системы охлаждения двигателя
SBF5 40А ABS
SBF6 40А VLC
SBF7 30А ABS
BF1 30А Электропривод двери багажного отделения
BF2 30А Усилитель аудиосистемы
BF3 30А Устройство ввода-вывода
BF4 30А Электрооборудование дизельного двигателя
F1 20А АКПП
F2 15А Обогреватель щеток стеклоочистителя
F3 Резерв
F4 10А Дневные ходовые огни
F5 15А Противотуманные фары
F6 10А Кондиционер
F7 20А Омыватели фар
F8 20А Звуковой сигнал противоугонной системы
F9 10А Звуковой сигнал
F10 15А Привод дроссельной заслонки
F11 7,5А Генератор
F12 7,5А Двигатель
F13 20А Цепь питания электрооборудования двигателя
25А Подогреватель топливной магистрали
F14 15А Бензонасос
F15 10А Катушка зажигания
F16 10А Цепь питания электрооборудования двигателя
F17 10А Фара дальнего света (левая)
F18 10А Фара дальнего света (правая)
F19 20А С газоразрядной лампой: Фара ближнего света(левая)
F20 20А С газоразрядной лампой: Фара ближнего света (правая)
F21 10А С галогенной лампой: Фара ближнего света(левая)
F22 10А Фара ближнего c галогенной света (правая) лампой
F23 7,5А Датчик заряда аккумуляторной батареи

Назначение реле

Дополнительный блок

Устанавливается не на все модели.

Схема

Расшифровка

SBF1 30A Патронник
SBF2 30A Вакуумный насос
F1 20А Водяной насос (электро двигатели)
F2 7,5А Управление батареи
F3 15A Батарея питания отопителя
F4 7,5А Лючок топливного бака
F5 7,5A Соленоид кондиционера
F6 7,5A Насос кондиционера
F7 10A Контролёр электромотора
F8 7,5A Обогрев лобового стекла
F9 15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки
F10 15A Контроллер зажигания
F11 7,5A Контроллер зажигания

Блок на АКБ

На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.

Рассмотрены схемы Митсубиси Аутлендер (кузов CU0W) 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска 2WD&4WD с двигателями 4G63 (2,0 л), 4G64 (2,4 л) и 4G69 (2,4 л MIVEC).

В салоне

С — со стороны водителя внизу, за пластиковой крышкой.

  • Контрольная лампа ABS;
  • контрольная лампа разрядки аккумуляторной батареи,
  • подрулевой комбинированный переключатель,
  • комбинация приборов,
  • контрольная лампа индикации неисправности двигателя,
  • электронный блок управления системой ETACS,
  • контрольная лампа SRS,
  • электронный блок управления SRS,
  • датчик скорости автомобиля
  • Реле эл.маг. муфты компрессора кондиционера,
  • электронный блок управления кондиционером,
  • реле электродвигателя вентилятора отопителя,
  • реле обогревателя заднего стекла,
  • блок управления электрооборудованием,
  • сервопривод заслонки выбора режима забора воздуха
  • Обогреватели боковых зеркал,
  • реле подогревателя щеток очистителя ветрового стекла
  • Блок управления электрооборудованием,
  • электродвигатель очистителя ветрового стекла
  • Электронный блок управления системой ABS,
  • датчик ускорения ,
  • электропривод люка крыши
  • Электронный блок управления системой ETACS,
  • электродвигатель очистителя заднего стекла
  • Диагностический разъем,
  • электронный блок управления системой ETACS
  • Задние противотуманные фонари,
  • контрольная лампа включения задних противотуманных фонарей,
  • реле задних противотуманных фонарей
  • Контроллер электровентилятора отопителя,
  • электродвигатель вентилятора отопителя,
  • реле электровентилятора отопителя,
  • переключатель электровентилятора отопителя,
  • резистор
  • Универсальный предохранитель № 6,
  • реле обогревателя заднего стекла,
  • обогреватель заднего стекла

Общий вид монтажного блока в салоне.

В моторном отсеке

А — плавкая вставка на аккумуляторной батарее, В — блок реле и предохранителей в подкапотном отсеке.

  • При какой температуре включается вебасто



  • Схема передней подвески ситроен с4



  • Схема подвески пежо 607



  • Ошибка кодирования abs bmw



  • Рено аркана температура двигателя

Renault Espace Руководство по ремонту скачать бесплатно

Главная  »  Renault   »   Руководство по ремонту Renault Espace

По
АвтомобильВентилятор

|

30.03.2019

Руководство по ремонту/ремонту/обслуживанию/владельцу и электрические схемы для Renault Espace .

См. также: Руководство по ремонту автомобилей Renault

Сервис Руководство по ремонту

Название Размер файла Ссылка для скачивания
Renault Espace 1997 Руководство по ремонту.pdf 59.9Мб Скачать
Руководство по ремонту и обслуживанию Renault Espace 3.rar 17.6Мб Скачать
Руководство по ремонту и обслуживанию Renault Espace II.rar 7.6Мб Скачать
Руководство по ремонту и обслуживанию Renault Espace IV.rar 25.7Мб Скачать
Руководство по ремонту и обслуживанию Renault Espace.rar 8.3Мб Скачать

Руководства по эксплуатации

Название Размер файла Ссылка для скачивания
Renault Espace 2010 Руководство по эксплуатации . pdf 9.2Мб Скачать
Renault Espace 2012 Руководство по эксплуатации .pdf 9Мб Скачать
Renault Espace 2014 Руководство по эксплуатации .pdf 62.7Мб Скачать
Renault Espace 2015 Руководство по эксплуатации .pdf 7Мб Скачать
Renault Espace 2016 Руководство по эксплуатации .pdf 8.9Мб Скачать
Renault Espace 2017 Руководство по эксплуатации .pdf 8.7Мб Скачать
Renault Espace 2018 Руководство по эксплуатации .pdf 8.9Мб Скачать
Руководство по эксплуатации Renault Espace.pdf 3.3Мб Скачать

Схемы подключения

Название Размер файла Ссылка для скачивания
Renault Espace J63 электро схема. pdf 3.3Мб Скачать
Renault Espace J81 NT 8174A Электрическая схема.rar 35.8Мб Скачать
Renault Espace J81 NT 8219A Схема подключения.rar 37.3Мб Скачать

Руководство по ремонту по техническому обслуживанию и ремонту автомобилей Renault Espace выпуска 1997–2003 гг. дизельный двигатель Г8Т714.

В руководстве по эксплуатации последовательно и подробно описывается конструкция автомобиля, различные сборочно-разборочные операции, ремонтно-регулировочные работы на автомобиле.

Рено Эспейс

Руководство по ремонту предназначено для владельцев автомобилей Renault Espace , СТО, станций технического обслуживания, механиков и ремонтных мастерских.

Содержимое:

  • Двигатель и его системы
  • Трансмиссия
  • Шасси
  • Отопление и вентиляция
  • Электрооборудование

Внимание! Нажимая на ссылку «скачать» вы соглашаетесь, после прочтения удалить скачанный файл с вашего компьютера

Электросхема ЦЭКБС для Renault Espace IV 2002-2014 2003-09-01 — Электросхемы для автомобилей

Электросхема ЦЭКБС для Renault Espace IV 2002-2014 2003-09-01

Электросхема подходит для следующей комплектации автомобиля:

Получить доступ ко всем схемам автомобиля

Код ЭлементаПри нажатии переход на распиновку разъема(при отсутствии информации, перехода не будет) Наименовение ЭлементаПри нажатии переход на расположение элемента(при отсутствии информации, перехода не будет)
645 КОММУТАЦИОННЫЙ БЛОК САЛОНА

Распиновка разъема

645 — КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Espace IV 2002-2014 2003-09-01

Получить доступ ко всем схемам автомобиля

Распиновка разъема 645 — КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Espace IV 2002-2014 2003-09-01

— —
1 — 0. 35 — 26G СИГН. + КАРТОЧКИ, ВСТАВЛЕННОЙ ДО УПОРА
2 — 0.5 — 64Q УПР. — РЕЛЕ ВРЕМЕНИ, РЕЛЕ-ПРЕРЫВАТЕЛЬ УКАЗ. ПОВОР. И АВАР. СИГНАЛИЗ.
3 — 0.35 — 26M УПР. СИГН. ЛАМПЫ РАБОТАЮЩЕГО ДВИГАТЕЛЯ
4 — 0.35 — 23E УПР. ОБМОТКОЙ РЕЛЕ БЛОК. СТКЛПОД. ЗАДН. ДВЕРЕЙ
5 — 0.35 — 14H УПР. БОЛЬШОЙ СКОРОСТЬЮ РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ > ЭБУ
6 — 0.35 — 26C ПЕРЕДАЧА ДАННЫХ НА СЧИТЫВАЮЩЕЕ УСТРОЙСТВО КАРТОЧКИ
7 — 0.35 — 26Z СИГН. + НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ РЫЧАГА СЕЛЕКТОРА АКП
8 — 0.5 — H66P УПР. + ОГНЕЙ ЗАДН. ХОДА
9 — 0.35 — 20A УПР. + РЕЛЕ ВЫДЕРЖКИ ВРЕМЕНИ ЗАКРЫТИЯ ЦЕНТР. ЗАМКА
10 — 0.35 — 14D УПР. МАЛОЙ СКОРОСТЬЮ РЕЛЕ ВРЕМЕНИ СТЕКЛООЧ. ВЕТРОВОГО СТКЛ.
11 — 0.35 — 26L УПР. СИГН. ЛАМПЫ ГОТОВНОСТИ К ЗАПУСКУ ДВИГАТЕЛЯ
13 — 0.35 — HK7 ДИАГНОСТИЧЕСКИЙ СИГН. K 2000
15 — 0.35 — 14G УПР. МАЛОЙ СКОР. РАБОТЫ СТЕКЛООЧ. > ЭБУ
16 — 0.35 — 18A УПР. — ОСВЕЩ. БАГАЖНОГО ОТДЕЛЕНИЯ
17 — 0.35 — 20B УПР. + РЕЛЕ ВЫДЕРЖКИ ВРЕМЕНИ ОТКР. ЦЕНТР. ЗАМКА
18 — 0.35 — 70B РАДИОЧАСТОТНЫЙ СИГН. ДАВЛЕНИЯ В ШИНАХ
19 — 0.35 — 26D ПЕРЕДАЧА ДАННЫХ ЦЭКБС
20 — 0.35 — 26N СИГН. + ЗАПУСКА-ОСТАНОВКИ ДВИГАТЕЛЯ

Где находится элемент

645 — КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Espace IV 2002-2014 2003-09-01

Получить доступ ко всем схемам автомобиля

Расположение подключения масс Заземления для Renault Espace IV 2002-2014 2003-09-01

Получить доступ ко всем схемам автомобиля

Получить доступ ко всем схемам автомобиля

Получить доступ ко всем схемам автомобиля

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
