Предохранители и реле применяемые в нексии

P12

Блоки в салоне

Схема

Основной блок с предохранителями

Находится в панели приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с расшифровкой элементов.

Фото — схема

Описание

1 — 10А	Аудиосистема
2 — 10А	Круиз-контроль
3 — 10А	Электропривод замка багажника
4 — 20А	Электрическая розетка багажника
5 — 15А	Стоп-сигналы
6 — 10А	Противотуманные фонари
7 — 20А	Обогрев заднего стекла (стекла двери задка)
8 — 10А	Обогрев передних сидений
9 — 10А	Круиз-контроль
10 — 10А	Питание электронных устройств
11 — 10А	Система управления автоматической коробкой передач
12 — 10А	Питание электронных устройств
13 — 10А	Плафоны освещения салона
14 — 15А	Электродвигатель воздухонагнетателя
15 — 10А	Кондиционер
16 — 15А	Электродвигатель воздухонагнетателя
17 — 10А	Система управления двигателем
18 — 10А	Дополнительная система безопасное (SRS)
19	Резерв
20 — 10А	Система управления двигателем
21 — 10А	Втягивающее реле стартера
22 — 15А	Прикуриватель
23 — 10А	Электроприводы управления наружными зеркалами заднего вида
24 — 15А	Электрическая розетка центральной консоли
25 — 20А	Очиститель ветрового стекла
26 — 15А	Омыватели ветрового стекла и стекла двери задка
27 — 10А	Датчики
28 — 10А	Очиститель стекла двери задка
29 — 15А	Топливный насос
30 — 10А	Комбинация приборов
31 — 10А	Антиблокировочная система тормозов (ABS)

Реле на лицевой стороне панели блока предохранителей

Обозначение

реле обогрева заднего стекла;
реле электродвигателя привода дроссельной заслонки;
реле противотуманных фонарей;
реле стеклоподъёмников;
реле-прерыватели;
реле-прерыватели.

Реле на тыльной стороне панели блока предохранителей

Назначение

реле зажигания;
реле дополнительного оборудования;
реле воздухо — нагнетателя системы вентиляции, отопления и кондиционирования

Блоки под капотом

Схема

Монтажный блок предохранителей

Фото — схема

Описание

1 — 120A	1-й главный предохранитель
2 — 80А	Потребители при включенном зажигании
3 — 50А	Электродвигатель насоса блока энтиблокировочной системы
4 — 40А	Выключатель (замок) зажигания
5 — 30А	Электромагнитные клапаны блока антиблокировочной системы
6	Резерв
7	Резерв
8 — 10А	Габаритные огни
9 — 15А	Аудиоистема
10 — 10А	Система управления двигателем
11 — 15А	Звуковой сигнал
12	Резерв
13	Резерв
14 — 15А	Ближний свет (левая фара)
15 — 15А	Ближний свет (правая фара)
16 — 15А	Электродвигатель привода дроссельной заслонки
17 — 15А	Дальний свет (левая фара)
18 — 15А	Дальний свет (правая фара)
19 — 15А	Противотуманные фары
20 — 20А	Катушки зажигания
21 — 80А	2-й главный предохранитель
22	Резерв
23 — 30А	Омыватели фар
24 — 40А	2-й электродвигатель вентилятора радиатора
25 — 40А	1-й электродвигатель вентилятора радиатора
26 — 40А	Электро стеклоподъемники

Блок реле

Вариант 1

Обозначение

реле противотуманных фар;
реле вентиляторов радиаторов;
реле дополнительного оборудования;
реле вентиляторов радиаторов;
реле электромагнитной муфты компрессора кондиционера;
реле вентиляторов радиаторов;
реле включения режимов «Р» (парковка) «N» (нейтраль) автоматической коробки передач или вариатора;
реле включения ближнего света фар в дневное время;
реле звукового сигала;
реле вентиляторов радиаторов.

Вариант 2

Проверить автомобильное реле. Ланос, Сенс, Шанс, Чери, Acteco 1.5 SQR477

Проверить автомобильное реле. Ланос, Сенс, Шанс, Чери, Acteco 1.5 SQR477 Реле Российского производства .

Сначала потребуется извлечь устройство из монтажного блока и заменить его исправным типом, например, реле К7 (для стеклоподъемников). Включение топливного насоса с альтернативным реле свидетельствует об неисправности реле. Если же он не включился – проверяем силовую и управляющею цепь электрического устройства.
При отсутствии запасного исправного реле аналогичным выше способом проверить исправность устройства является установка между контактами 30 и 87 перемычки (куска провода, канцелярской скрепки), которая их при включенном зажигании замкнет.
Определить, нужна ли замена устройства можно путем измерения напряжения между контактом 86 и «массой» (минусом). При включенном зажигании оно должно быть равно 12 В. Также проверяем напряжение между контактом 30 и «массой». Оно равно напряжению бортовой сети. Его отсутствие говорит об обрыве проводов между контактами и массой. В обратном случае надо осуществить подключение пробника между контактом 85 колодки жгута реле и клеммой плюса аккумулятора. Не загоревшаяся лампа пробника при включении зажигания свидетельствует о неисправности контролера или разрыве проводов. Загорание лампы говорит о необходимости замены электрического устройства.
Также при помощи тестера в режиме омметра между контактом 85 и массой автомобиля можно измерить сопротивление, которое при исправной цепи должно быть 1 Ом.

Автолюбители, заинтересовавшиеся данной моделью, могут узнать, сколько стоит новый Шевроле Ланос на различных интернет-сайтах. Цена на новый седан варьируется от 250 тыс. руб. и выше в зависимости от комплектации: базовой S, средней SE и максимальной SX.

Не горят передние габариты на Шевроле Ланос

Не горит габарит Деу сенс-ланос.Причина и ремонт.

Не работает подсветка приборов и габариты на Chevrolet Lacetti

шевроле ланос 1.5 дергается двигатель + негорит габарит и дальний свет

Меняем лампы фары и габаритов на Шевроле Ланос 2007 года Chevrolet Lanos

Как заменить лампочку габаритов в Деу

Daewoo Lanos/Sens/Chevrolet Lanos/ZAZ Chance замена лампочек на светодиодные

Не работает ближний и дальний свет фар сразу на Ланос Шевроле

Не горят передние габариты

Светодиодный лампы в габариты, замер мощности,сравнение с лампами накаливания.

Не включается ближний свет фар. Не выключается дальний свет фар.

Также смотрите:

Какое масло лучше для двигателя Лексус
Отзывы об автомобилях Мерседес спринтер 313 2010 года
Фонари задние Nissan almera n15
Течь масла между коробкой и двигателем BMW
Мой БМВ стоит как звездочка в ночи
Откуда может течь антифриз на Мерседесе
Комментарии о авто Форд Фокус
Toyota Corolla 1990 год тюнинг
Мазда СХ 5 2014 отзывы владельцев расход топлива
Hdi Пежо 406 отзывы владельцев
Ниссан альмера n16 схема дроссельной заслонки
Замена сальника полуоси Форд маверик
Каска на новую Ниву Шевроле
Шрус наружный Мицубиси спейс стар
Мазда 3 шум впереди двигателя

Главная » Новое » Не горят передние габариты на Шевроле Ланос bmwsvc.ru

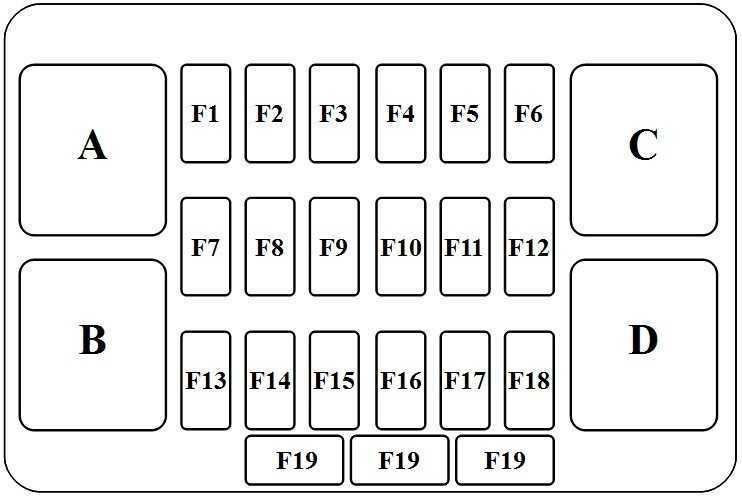

Схема предохранителей

Основа блока не отличается для автомобилей 2000 и 2011 года выпуска. Также восьмиклапанная версия и шестнадцатиклапанный моторы защищены одинаковыми предохранителями. Стандартная электросхема расшифровывается так:

F1 – система ЭБУ, предохраняет силовые жилы устройства;
F2 – система габаритов;
F3 – не используется;
F4 – предохранитель режима дальнего света головной оптики;
F5/6 – ближний свет, коррекция правой и левой фар соответственно;
F7 – топливная система;
F8 – повороты в режиме работы, аварийка и стопы;
F9 – дворники;
F10 – защитный элемент электрического замка крышки рагажника;
F11 – компрессор кондиционера;
F12 – низкая скорость вращения вентилятора печки;
F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
F14 – клаксон и вентилятор печки;
F15 – внутренняя подсветка салона, бардачка и грузового отсека;
F16 – питание электроподъемников дверных стекол;
F17 – включается в работу при запитке магнитофона от замка зажигания;
F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.

Также здесь присутствует несколько реле.

Максимальный режим работы вентилятора печки.
Поворотники в режиме моргания.
Реле включения бензонасоса.
Фронтальные и кормовые противотуманки.

Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.

В дополнительной части имеется малое количество плавких вставок:

F20 – климатконтроль;
F21 – стандартные противотуманки.

С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.

Дополнительный блок

Производитель оборудовал модификации с дизельным силовым агрегатом дополнительным блоком. В нем расположены предохранители и реле. Он устанавливается на боковой стенке моторного отсека.

Блок предохранителей УАЗ Хантер 315195 дизель, имеет следующие плавкие элементы:

F1 и F2 – плавкие элементы бортовой сети. Имеют допустимую нагрузку 30 Ампер;
F3 – плавкий элемент реле нагрева топлива. Номинал 25 Ампер;
F4 – электропредохранитель диагностики с допустимой нагрузкой 5 ампер;
F5 – защита реле электростартера – 20 Ампер;
F6 – защита датчика контролирующего расход воздушной массы силовой установкой – 10А;
F7 – плавкий элемент электронного блока управления – 5 А;
F8, F9, F10 – защита главных реле. элементы имеют номинал 15, 10 и 25 Ампер соответственно.

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

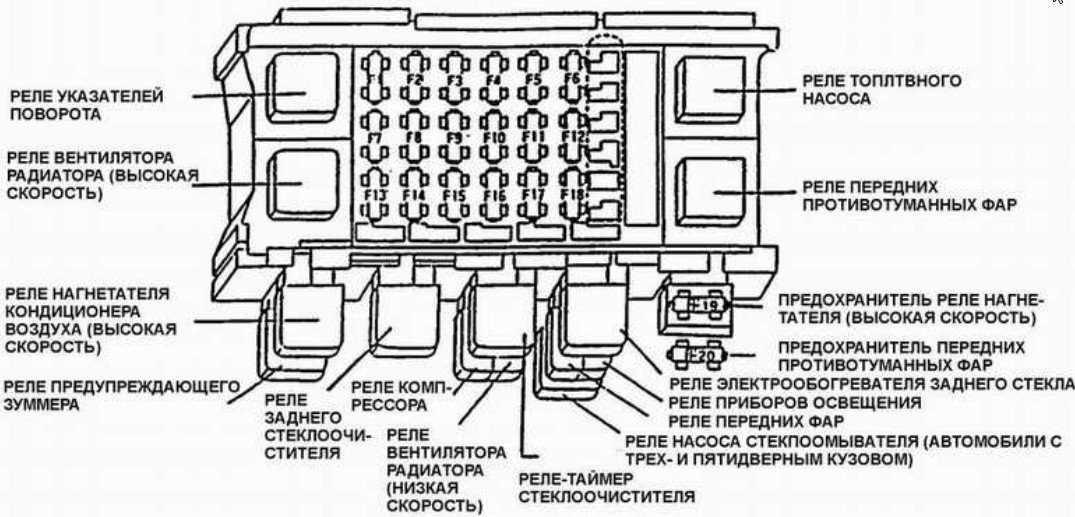

Управляющие реле электросистемы Daewoo Nexia

Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

№ реле	Назначение	Маркировка	Место установки
К1	Управление электродвигателем вентилятора радиатора (высокие обороты)	90244312 U	Внешняя сторона блока предохранителей
К2	Управление указателями поворота	96312545 U (495.3747-01)
К3	Активация бензонасоса	90191753 U
К4	Передние и задние ПТФ	90244312 U
К5	Фонари габаритных огней	90229206 U	Внутренняя сторона блока предохранителей
К6	Передние блок-фары	90229206 U
К7	Управление электродвигателем вентилятора радиатора (низкие обороты)	90229206 U
К8	Управление компрессором кондиционера	90229206 U
К9	Активация клаксона	90229206 U
К10	Ближний свет фар (при включении дальнего света)	90229206 U
К11	Предупреждающий сигнал (зуммер)	96208850
К12	Управление двигателем крыльчатки отопителя	90244312 U
К13	Активация системы зажигания	90244312 U
К14	Регулировка скорости дворников лобового стекла	94788146
К15	Таймер активации обогрева заднего стекла	96116223

Daewoo Nexia N150 N100 — предохранители и реле

Главный блок Основной отдел предохранителей и реле Назначение реле Дополнительный отдел предохранителей и реле Nexia n100 Nexia n150 Видео про предохранители Daewoo Nexia N150 N100 Главный блок предохранителей и реле находится в салоне под панелью приборов со стороны водителя за защитной крышкой. С обратной стороны крышки может находится актуальная схема Вашей Daewoo Nexia. Главный блок Главный … Читать далее

Приветствую вас, друзья! Этот сайт я создал чтобы облегчить поиск нужных данных тем, кто хочет самостоятельно найти неисправность в электрооборудовании своего автомобиля. Надеюсь материал будет вам полезен!

ZAZ Chance (ЗАЗ Шанс) был представлен в 2009 году и выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. Он пришел на смену ЗАЗ Сенс (ZAZ Sens) который собирался в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. Обе модели поставились преимущественно с бензиновыми двигателями с объёмом 1,3 и …

Дэу Нексия n150 и n100 предохранители и реле

Daewoo Nexia производилась с 1994 года с кузовами седан и хэтчбек с двигателями 16 и 8 клапанов. Дэу нексия n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После этого модель прошла рестайлинг и обновленная нексия n150 поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, …

Daewoo Novus – это обширное семейство универсальных грузовых шасси. Автомобили Новус выпускаются в двух-, в трёх-, и в четырёхосном варианте. В данной публикации вы найдёте общее описание блоков предохранителей и реле Дэу Новус со схемами блоков и местами их расположения.

Блок в панели управления

Наконец, третий блок находится в панели приборов. Он отвечает за меньшее количество действий в системе автомобиля, однако тоже является значимым и важным. Ниже представлена таблица основных функций, которыми обеспечивает транспортное средство данный блок.

НомерОбозначение

1	Реле лампы заднего фонаря
2	Реле вентилятора
3	Реле очиститителей лобового стекла
4	Реле освещения поворотных фар и аварийной подсветки

Таким образом, можно заметить, что каждый блок отвечает за определенную область в системе автомобиля, позволяя управлять им комфортно и безопасно. Все предохранители и реле направлены на то, чтобы улучшить эксплуатацию транспортного средства.

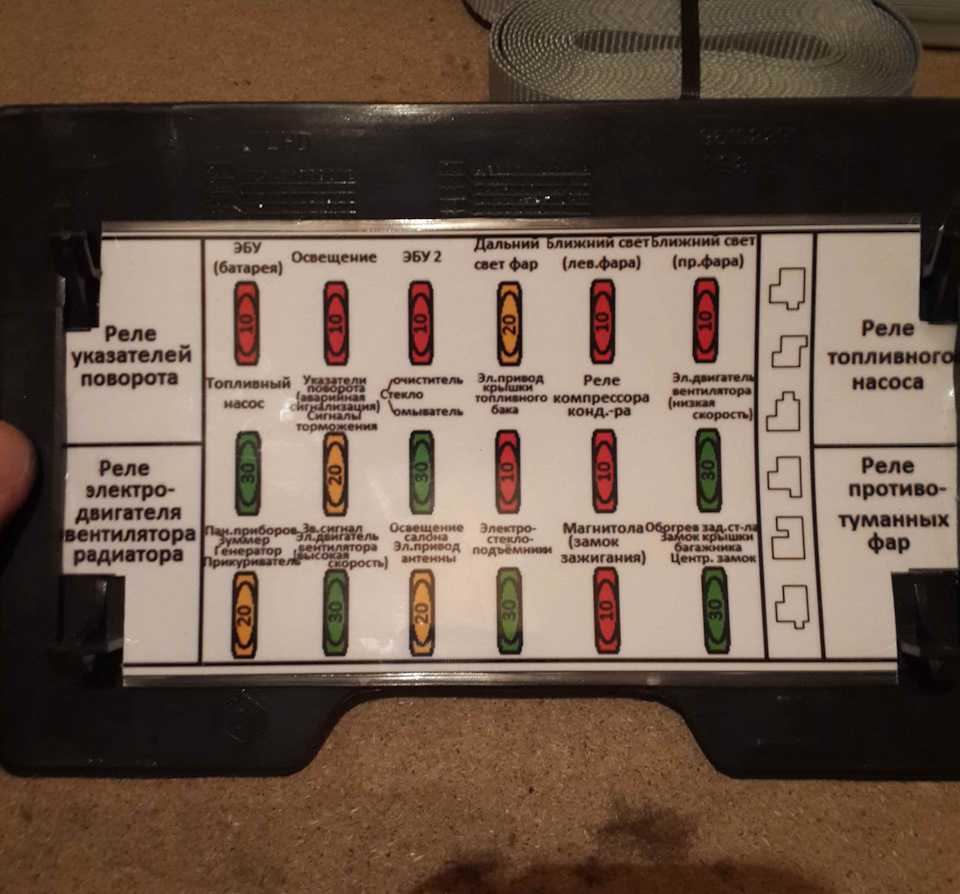

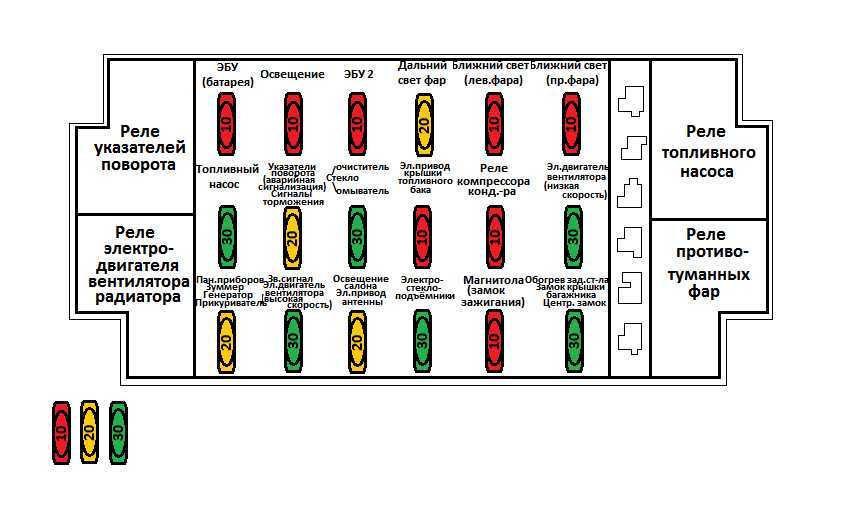

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Назначение и расположение предохранителей УАЗ Хантер

Производитель установил на машину штыревые предохранители и силовые пластинчатые элементы. Пластинчатые имеют большие показатели допустимой нагрузки.

Блок предохранителей автомобиля УАЗ Хантер необходим для защиты электропроводки от возгорания при возникновении короткого замыкания и перегрузки. Предохранители соединяют плюсовые провода потребителей с источником питания. На машине установлены два источника питания, генератор и аккумуляторная батарея.

Внутри штыревого предохранителя расположен плавкий элемент.

Он рассчитан на определенную нагрузку. При превышении допустимой нагрузки или возникновении короткого замыкания, плавкий элемент перегорает, разобщая потребитель и источник питания.

Предохранители УАЗ Хантер устанавливаются в планки по 13 штук. В блоке расположены 2 планки. Каждый предохранитель предназначен для защиты определенной цепи. В зависимости от предусмотренной нагрузки цепи, номинал предохранителей отличается. Номинал нанесен на корпус предохранителя. Цвет корпуса штыревого предохранителя соответствует определенному номиналу:

Оранжевый цвет – плавкий элемент рассчитан на силу тока 5 Ампер;
Коричневый – имеет номинал 7.5 А;
Красный цвет – соответствует плавкому элементу с номиналом 10А;
Голубой – имеет номинал 15 А;
Желтый – 20 Ампер;
Бежевый цвет – соответствует плавкому предохранителю с номиналом 25 А.

Блок предохранителей УАЗ Хантер расположен в салоне под передней панелью с левой стороны от рулевого колеса.

Планки установлены в пластиковый корпус и крепятся к нему болтами. Для защиты от повреждений блок оснащен крышкой. С внутренней стороны она имеет гнезда для хранения запасных предохранителей. Крышка оснащена фиксатором, предотвращающим самопроизвольное открывание при движении машины.
