Шкода фелиция предохранители и реле

Расположение и назначение предохранителей

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.

Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:

Схема основного монтажного блока

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.

Назначение предохранителей в общей схеме

№ предохранителя	Номинальная сила тока	Защищаемая цепь
1	—	Резерв
2	—	Резерв
3	5A	Автоматический регулятор коррекции фар
4	5A	Блок-контроллер АВS
5	5A	Цепь опции круиз-контроля
6	—	Резерв
7	15A	Электронная система управления двигателем
8	10A	Датчики топливных форсунок
9	5A	Блок-контроллер климатической системы, парктроник
10	—	Резерв
11	7,5A	Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал
12	7,5A	Огни заднего хода
13	15A	Система АКПП
14	10A	Регулятор света фар
15	5A	Головное устройство, навигатор, бортовой компьютер
16	5A	Электрический привод руля
17	5A	Подсветка номерного знака, левый габарит
18	5A	Правый габарит
19	5A	Аудиосистема, магнитола
20	5A	ЭБУ
21	5A	Огни стоп-сигналов
22	10A	Блок-контроллер электрооборудования в салоне
23	7,5A	Подсветка салона
24	10A	Центральный замок
25	20A	Подогрев передних сидений
26	15A	Привод омывателя лобового стекла
27	—	Резерв
28	10A	Кислородный датчик
29	10A	Датчик топлива
30	15A	Топливный насос
31	10A	Датчик ГРМ
32	—	Резерв
33	—	Резерв
34	30A	Электронная блокировка двигателя
35	5A	Элементы подсветки приборной панели
36	15A	Дальний свет
37	7,5A	Противотуманный задние огни
38	10A	Противотуманные передние огни
39	30A	Привод вентилятора кондиционера
40	30A	Привод заднего дворника
41	—	Резерв
42	25A	Нагревательная нить заднего стекла
43	20A	Клаксон
44	20A	Привод дворников лобового стекла
45	15A	Блок-контроллер ЭБУ
46	—	Резерв
47	15A	Розетка прикуривателя
48	15A	Гидротрансформатор АКП
49	15A	Поворотники
50	10A	Навигатор
51	25A	Привод стеклоподъёмников на левых дверях
52	25A	Привод стеклоподъёмников на правых дверях
53	25A	Электрический привод люка
54	15A	Охранная сигнализация, транспондер, иммобилайзер
55	—	Резерв
56	25A	Привод омывателя передних фар
57	15A	Блок-контроллер левой фары
58	15A	Блок-контроллер правой фары

Блок реле расположен с левой стороны торца приборной панели:

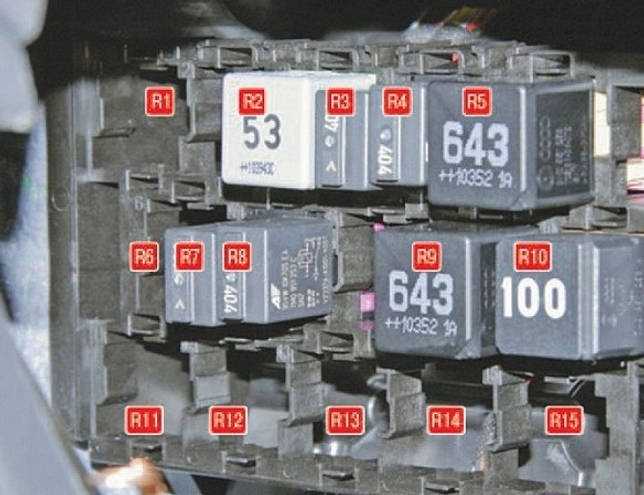

Блок реле

Схема и назначение реле

• R1 – резерв
• R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
• R3 – стартер
• R4 – давление в топливных магистралях
• R5 – электрооборудование осветительных приборов
• R6 – резерв
• R7 – передние габаритные огни
• R8 – топливный бензонасос
• R9 – климатическая система, кондиционер
• R10 – реле зажигания
• R11-R15 – резервные модули

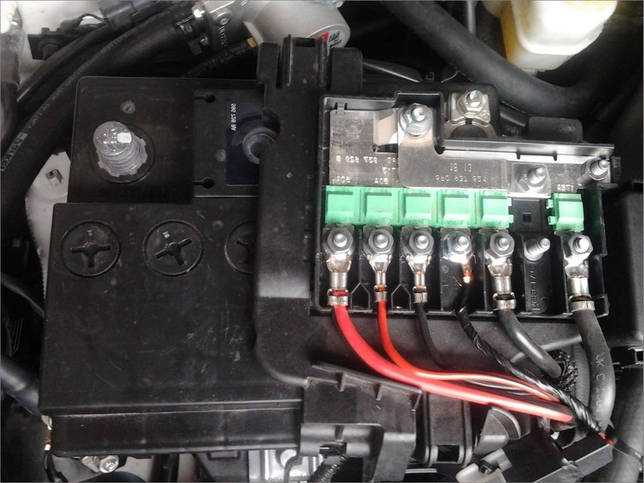

Блок под капотом

Он находится около левого крыла.

Нажмите фиксатор крышки в направлении стрелки 1 и поднять саму крышку по иллюстрации 2.

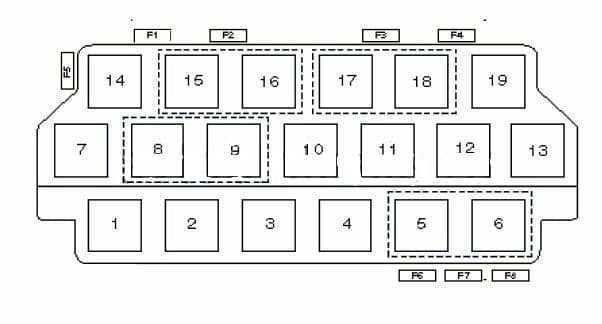

Схема

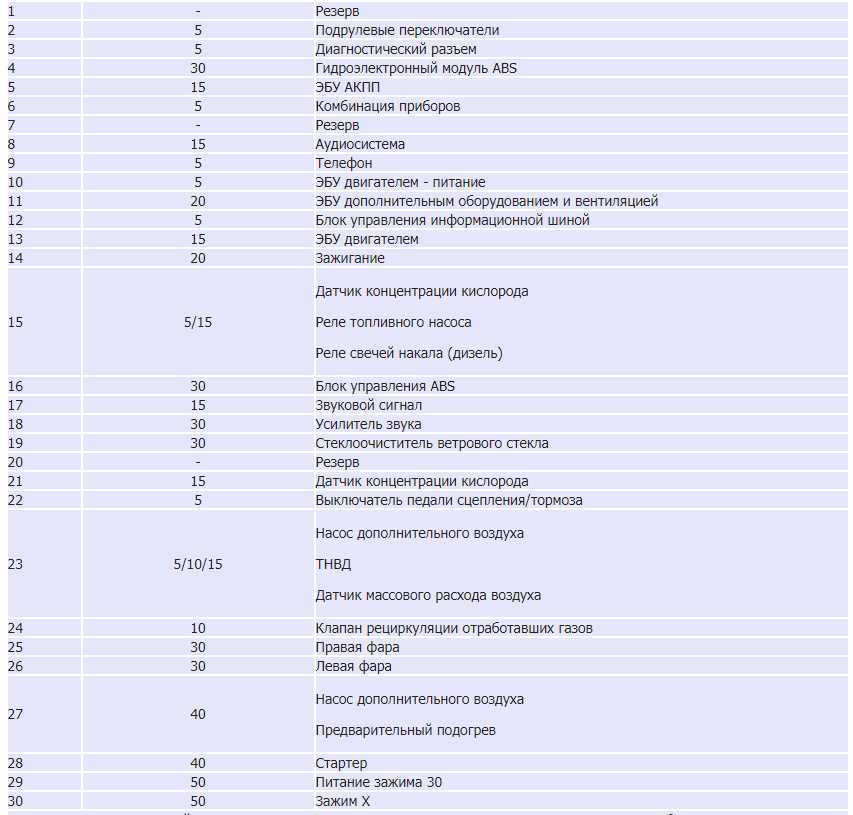

Обозначение

1. Вентилятор радиатора
2. БУ системы накаливания
3. Блок управления ABS или ESC
4. Дополнительный электрический отопитель
5. Дополнительный электрический отопитель
6. Автоматическая КП
7. БУ двигателя
8. Стеклоочиститель ветрового стекла
9. Центральный блок управления
10. Блок управления ABS или ESC
11. Не используется
12. Компоненты двигателя
13. Концевой выключатель педали тормоза
14. Компоненты двигателя, катушка реле топливного насоса
15. БУ двигателя
16. Стартер
17. БУ двигателя
18. Компоненты двигателя, катушки реле дополнительного электрического отопителя, вентилятор радиатора
19. Лямбда-зонд
20. Компоненты двигателя, БУ системы предварительного накаливания, обогрев системы вентиляции картера

Расположение и назначение предохранителей

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.

Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:

Схема основного монтажного блока

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.

Назначение предохранителей в общей схеме

№ предохранителя	Номинальная сила тока	Защищаемая цепь
1	—	Резерв
2	—	Резерв
3	5A	Автоматический регулятор коррекции фар
4	5A	Блок-контроллер АВS
5	5A	Цепь опции круиз-контроля
6	—	Резерв
7	15A	Электронная система управления двигателем
8	10A	Датчики топливных форсунок
9	5A	Блок-контроллер климатической системы, парктроник
10	—	Резерв
11	7,5A	Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал
12	7,5A	Огни заднего хода
13	15A	Система АКПП
14	10A	Регулятор света фар
15	5A	Головное устройство, навигатор, бортовой компьютер
16	5A	Электрический привод руля
17	5A	Подсветка номерного знака, левый габарит
18	5A	Правый габарит
19	5A	Аудиосистема, магнитола
20	5A	ЭБУ
21	5A	Огни стоп-сигналов
22	10A	Блок-контроллер электрооборудования в салоне
23	7,5A	Подсветка салона
24	10A	Центральный замок
25	20A	Подогрев передних сидений
26	15A	Привод омывателя лобового стекла
27	—	Резерв
28	10A	Кислородный датчик
29	10A	Датчик топлива
30	15A	Топливный насос
31	10A	Датчик ГРМ
32	—	Резерв
33	—	Резерв
34	30A	Электронная блокировка двигателя
35	5A	Элементы подсветки приборной панели
36	15A	Дальний свет
37	7,5A	Противотуманный задние огни
38	10A	Противотуманные передние огни
39	30A	Привод вентилятора кондиционера
40	30A	Привод заднего дворника
41	—	Резерв
42	25A	Нагревательная нить заднего стекла
43	20A	Клаксон
44	20A	Привод дворников лобового стекла
45	15A	Блок-контроллер ЭБУ
46	—	Резерв
47	15A	Розетка прикуривателя
48	15A	Гидротрансформатор АКП
49	15A	Поворотники
50	10A	Навигатор
51	25A	Привод стеклоподъёмников на левых дверях
52	25A	Привод стеклоподъёмников на правых дверях
53	25A	Электрический привод люка
54	15A	Охранная сигнализация, транспондер, иммобилайзер
55	—	Резерв
56	25A	Привод омывателя передних фар
57	15A	Блок-контроллер левой фары
58	15A	Блок-контроллер правой фары

Блок реле расположен с левой стороны торца приборной панели:

Блок реле

Схема и назначение реле

• R1 – резерв
• R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
• R3 – стартер
• R4 – давление в топливных магистралях
• R5 – электрооборудование осветительных приборов
• R6 – резерв
• R7 – передние габаритные огни
• R8 – топливный бензонасос
• R9 – климатическая система, кондиционер
• R10 – реле зажигания
• R11-R15 – резервные модули

Это интересно: Центральный блок управления системой электрооборудования комфорта, сторожевой датчик внутреннего пространства и наклона автомобиля, сирена предупредительного устройства, блок предохранителей Skoda Octavia 2004 — 2012. Схема

Блок в салоне автомобиля

Главный блок с предохранителями и реле находится под панелью приборов со стороны пассажира. Для доступа отвинтите крепление крышки.

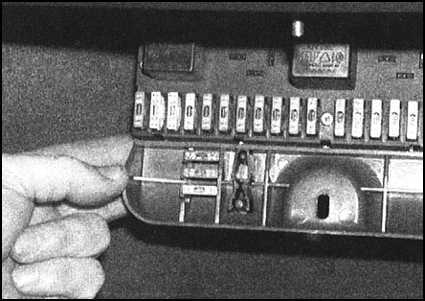

Фото пример блока

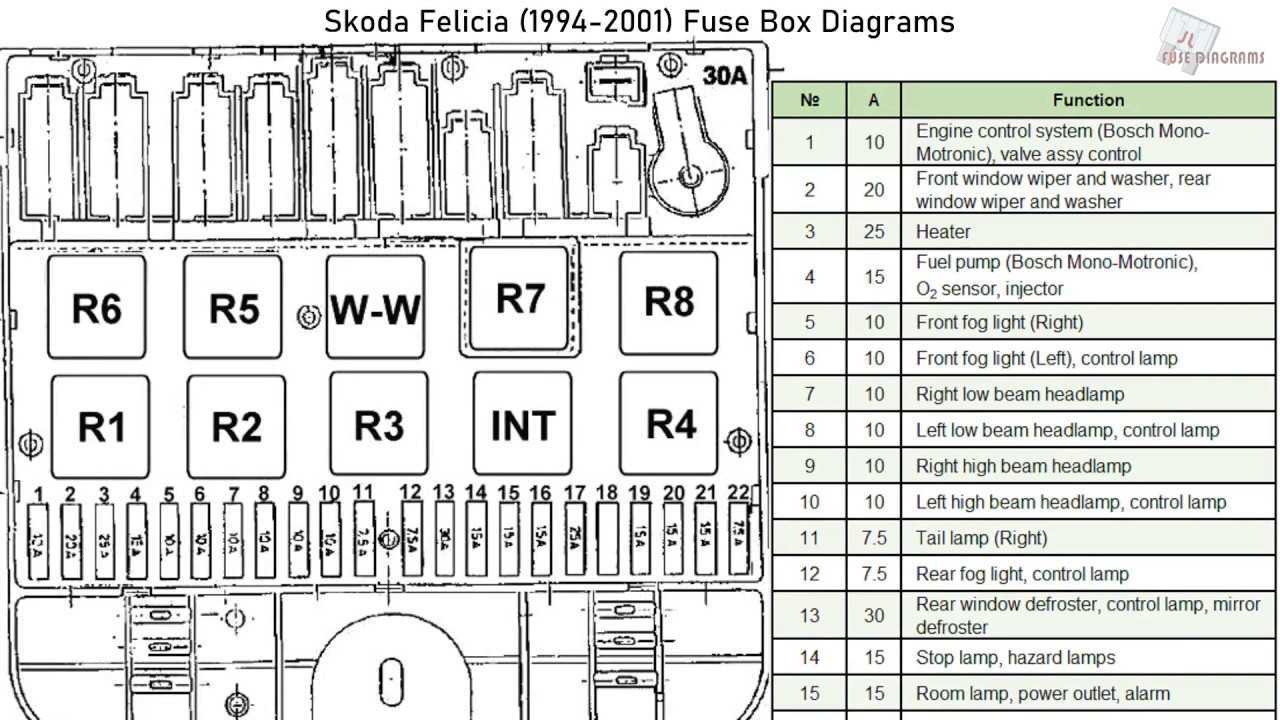

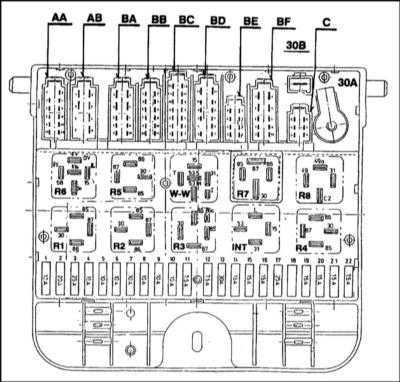

Схема

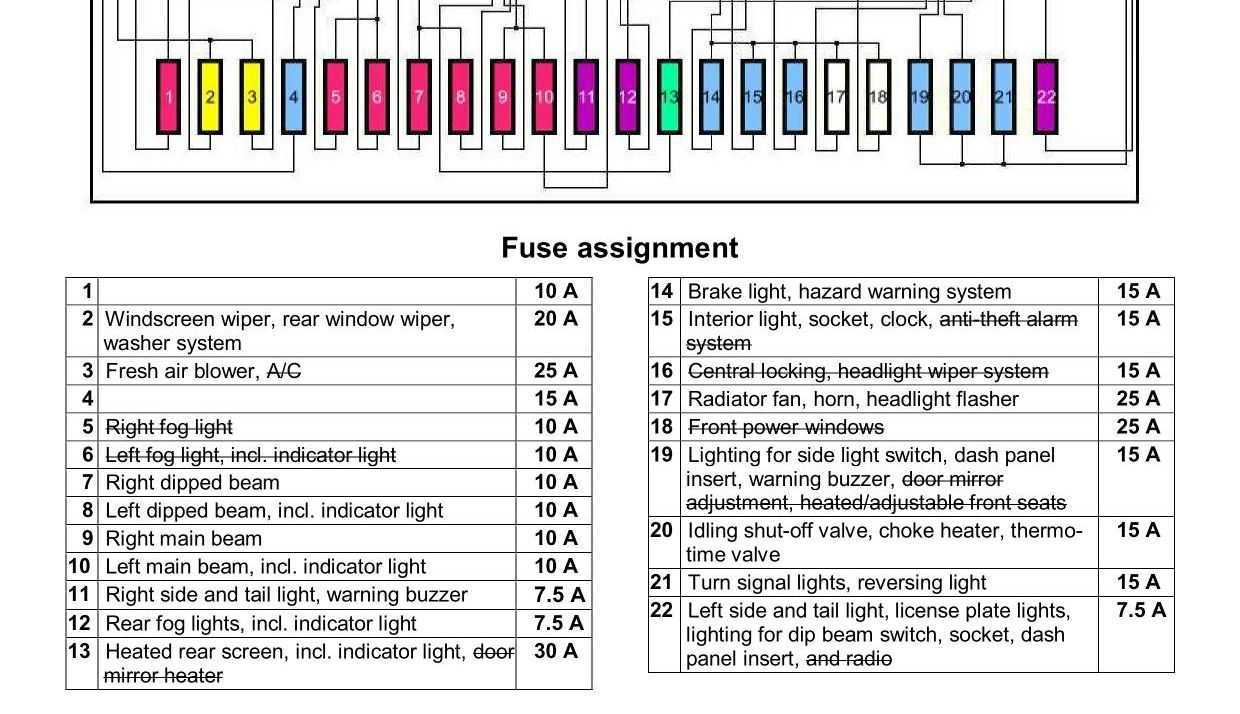

Описание предохранителей

1. 10А — Питание блока управления впрыском
2. 20А — Стеклоочистители и стеклоомыватели лобового и заднего стекла
3. 25A — Вентилятор печки, кондиционер
4. 15А — Питание систем блока управления двигателем
5. 10А — Правая передняя противотуманная фара
6. 10А — Левая передняя противотуманная фара, контрольная лампа
7. 10А — Ближний свет правой фары
8. 10А — Ближний свет левой фары, контрольная лампа
9. 10А — Дальний свет правой фары
10. 10А — Дальний свет левой фары, контрольная лампа
11. 7.5А — Правый передний и задний габариты, зуммер системы предупреждения о не выключенных габаритах
12. 7.5А — Задние противотуманные фары, контрольная лампа
13. 30А — Обогрев заднего стекла, контрольная лампа, обогрев боковых зеркал с подогревом
14. 15А — Сигнал торможения, поворотники при включении аварийной сигнализации, ABS/EDS
15. 15А — Прикуриватель, плафон освещения салона, часы
16. 15А — Насос омывателя фар, блок управления ЦЗ
17. 25А — Вентилятор радиатора ОЖ, моргание дальним светом, сигнал
18. 25А — Электро стеклоподъемники
19. 15А — Подсветка выключателя габаритов в выключенном состоянии, датчик уровня ТЖ, питание зуммера системы предупреждения о не выключенных габаритах, контрольные лампы низкого давления масла, ручного тормоза, системы зарядки АКБ (генератора), обогрева заднего стекла, подушек безопасности, привод боковых электроуправляемых зеркал, подогрев сидений
20. 15А — Питание карбюратора или блока управления впрыском, иммобилайзера, блока высокого напряжения
21. 15А — Поворотники, сигнал заднего хода
22. 7.5А — Левый передний и задний габариты, освещение номерного знака, освещение багажника, подсветка всех кнопок, приборного щитка, прикуривателя, переключателя управления электро зеркалами, контрольная лампа габаритов, магнитола

Назначение реле

R1	Реле включения дальнего света
R2	Реле передних противотуманных фар
R3	Реле задней противотуманной фары
R4	Реле обогрева заднего стекла
R5	Реле системы впрыска Bosch Mono-Motronic
R6	Реле блокировки системы зажигания (при открытой двери только на некоторых моделях) AKIN, SPDP
R7	Реле разгрузки замка зажигания (X-реле)
R8	Реле аварийной сигнализации
INT	Реле заднего стеклоочистителя и омывателя
W-W	Реле переднего стеклоочистителя

Пример доступа к блоку

Предлагаем ознакомится с видео примером доступа к блоку и заменой реле.

Схема и расшифровка предохранителей на Skoda Fabia 2

При ремонте проводки учитывают год производства и оснащение автомобиля. Концерн VW (компания Skoda является частью немецкого производителя) проводил ежегодные летние и зимние модернизации Fabia II поколения.

Если владелец устанавливал магнитолу своими силами, то в корпусе мультимедийного центра имелась собственная плавкая вставка номиналом от 10 до 20 А (в зависимости от мощности усилителя).

Авто 2007–2014 года

В салонном щитке на машинах Fabia II поколения имелись перемычки для защиты:

• системы управления стартером (включая машины с системой «старт-стоп»);
• контроллера двигателя;
• подсветки и индикаторов в комбинации приборов;
• датчиков в системе рулевого управления;
• задней светотехники (габаритов, подсветки номера и индикации включения реверса в коробке);
• концевых переключателей под педалями сцепления и тормоза;
• адаптивного освещения и корректора фар;
• головного освещения (с разделением на ближний и дальний свет);
• контроллера прицепа (при установке штатного буксировочного приспособления);
• нитей обогрева зеркал и остекления сзади;
• фронтальных противотуманных огней;
• внутренней подсветки в салоне, багажнике и перчаточном ящике;
• привода дворника, установленного на крышке багажника;
• подогрева передних кресел;
• форсунок и насоса для предварительной накачки бензина;
• регулятора подачи топлива;
• стоп-сигналов (основных и дополнительного на крышке багажника);
• обогрева форсунок для подачи жидкости на ветровое стекло;
• привода трапеции очистителей;
• блокировки дверей (на автомобилях Fabia II использовался центральный замок 2 типов);
• указателей поворота;
• штатной мультимедийной системы;
• корректора фар головного света;
• электрических стеклоподъемников.

Схема и расшифровка блока в салоне.

В моторном отсеке стояли предохранители номиналом от 5 до 175 А. Вставки обеспечивали защиту вентилятора охлаждения, контроллера электрооборудования (общий блок), электроники в модуле АБС. На автомобилях Skoda Fabia 2 поколения использовался ЭГУР с электрическим насосом, который оснащался вставкой на 50 А.

Схема и расшифровка блока предохранителей.

Все предохранители в Skoda Octavia A5

А может кто подскажет код этого блока.

Проверка предохранителей на авто без их извлечения.

Skoda — известный чешский производитель автомобилей. К тому же в Туре не очень удобное расположение гнезда прикуривателя для подключения туда различных приборов. Блок предохранителей в салоне:

Поэтому внимательно прочтите инструкцию, в ней указано какой предохранитель за что отвечает, и на какую силу тока он рассчитан.

Перечень работ и цены ТО Выбор чехлов на сидения. Подденьте отвёрткой крепления защёлок.

Инструкции, книги, мануалы по ремонту автомобилей

Вообщем внимательно почитав сайт решил перепроверить верно ли установил предахроны после выемки и оказалось один поставил не в то место. Блоки предохранителей расположены в двух местах:.

Проверь й предохранитель — Вентилятор отопителя и климатической установки.

Не отключается дальний свет подрулевым переключателем и нет кратковременного дальнего, основным переключателем отключается. Распечатайте на обычный лист формата А4, положите в бардачок автомобиля. Если понадобится схема, она у Вас будет всегда под рукой!

Ремонт блока предохранителей и реле. Монтажный блок.

https://youtube.com/watch?v=VY98IHZ5VnE

Скажите,а вообще предохранители на задние фонари на Октавии А5 года есть где? Снимал бампер задний и перестала гореть пртивотуманка задняя справа. Ставлю эту же лампу в другое место,все пучком,работает. Но она и на своём месте как габарит работает,а как противотуманка-нет.

Дело в том что, при заводской настройке, горит только одна левая задняя противотуманная фара. Тянем панельку на себя.

Откручиваем 2 торкса, крепящих блок предохранителей к панели и снимаем заднюю крышку блока. Для того, чтобы вставить проводок в блок предохранителей, вынимаем нужную фиолетовую перегородку и вставляем клемму в гнездо. Та самая перегородка Я использовал свободный ой предохранитель задний дворник , поставил 5 ампер.

Питание на него подается при включении зажигания — то что мне нужно. Закрываем крышку блока и прикручиваем его на место. Разбираем патрон, запоминаем провода: Режем провод, оставляя около см.

Плюсовой провод разветвителя соединяем с проводком от блока скруткой, либо через клеммы мама-папа, закрываем соединение термоусадкой. На минусовой провод сажаем клемму-кольцо и крепим к массе авто. Под рулевой колонкой есть специальный болт, но у меня не было под рукой набора головок, а накидным ключом открутить его не получилось, очень сильно затянут.

Поэтому я крепил провод на соседнем торксе, на фото видно. Поэтому внимательно прочтите инструкцию, в ней указано какой предохранитель за что отвечает, и на какую силу тока он рассчитан.

Это интересно: Проверка технического состояния задней подвески Skoda Octavia

Руководство по обслуживанию

Больше информации про ремонт, эксплуатацию и обслуживание шкода фабия 2, можете получить в данном руководстве: «скачать»

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

Электрооборудование Skoda Fabia состоит из нескольких контуров цепей, которые запитаны в однопроводную схему от аккумуляторной батареи (или от генератора во время движения автомобиля) и защищены от перегрузок напряжения предохранителями в монтажных блоках.

Каждый потребитель имеет определённую номинальную силу тока, подключён через блок реле, либо несколько приборов работает в одной цепи. Всего на Фабии установлено два монтажных блока предохранителей и один блок-контроллер.

Схемы электрических соединений Шкода Фелиция

14.24.1 Схемы электрических соединений Схемы электрических соединений Общие обозначения Обозначение электрических узлов/компонентов Лампа № элемента Выключатель Насос/электромотор Многопозиционный спаренный переключатель Заземление Предохранитель/ плавкая вставка .

14.24.2 Система управления двигателем Simс Система управления двигателем Simс Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/ предохранителей а = реле топливного насоса 30 — l-зонд 31 — Катушка DIS 32 — Свечи зажигания 33 — Датчик Холла 34 — Э/м клапан угольного фильтра 36 — Топливный на.

14.24.3 Система управления двигателем Magneti-Marelli Система управления двигателем Magneti-Marelli Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 80 — Топливный насос/датчик измерения расхода топлива 81 — Инжектор впрыска топлива 82 — Э/м клапан угольного.

14.24.4 Система управления двигателем Mono-Motronic (с ноября 1995 г.) Система управления двигателем Mono-Motronic (с ноября 1995 г.) Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 60 — Топливный насос/датчик измерения расхода топлива 61 — Э/м клапан угольного фильтра 62 — .

14.24.5 Комбинация приборов Комбинация приборов Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей 50 — Комбинация приборов а = контрольная лампа обогрева заднего стекла b = контрольная лампа генератора с = Контрольная лампа системы подушек безопасности d = конт.

14.24.6 Вентилятор отопителя и обогрев заднего стекла Вентилятор отопителя и обогрев заднего стекла Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” d = реле обогревателя заднего стекла 96 — Выключатель вентилятора отопителя 97 — Резисторы вентилятора.

14.24.7 Противотуманные фары/фонари Противотуманные фары/фонари Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” f = реле передних противотуманных фар g = реле задних противотуманных фонарей 111 — Выключатель передних противотуманных .

14.24.8 Габаритные огни, задние комбинированные фонари, подсветка номерного знака, освещение багажного отделения и головные фары Габаритные огни, задние комбинированные фонари, подсветка номерного знака, освещение багажного отделения и головные фары Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” i = реле дальнего света h =.

14.24.9 Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализации Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализации Обозначение компонентов 1 — Батарея 6 — Монтажный блок реле/предохранителей f = реле передних противотуманных фар 110 — Комбинированный переключатель а = .

14.24.10 Клаксон, очистители/омыватели ветрового и заднего стекол Клаксон, очистители/омыватели ветрового и заднего стекол Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” j = реле передних омывателей/очистителей k = реле заднего омывателя/очистителя 110 — Комбин.

14.24.11 ABS (модели с марта 1995 г.) ABS (модели с марта 1995 г.) Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” 150 — Диагностический разъем 151 — Гидравлический насос ABS 152 — Предохранители блока управления ABS 153 — Датчик прав.

14.24.12 Магнитола, единый замок и очистители/омыватели линз головных фар Магнитола, единый замок и очистители/омыватели линз головных фар Обозначение компонентов 1 — Батарея 6 — Монтажный блок реле/предохранителей 160 — Блок управления единого замка 161 — Левый задний позиционер 162 — Левый передний позиционер 163 — Правый задний позиционер 164 — Правый п.

14.24.13 Системы запуска, заряда и управления дизельного двигателя Системы запуска, заряда и управления дизельного двигателя Обозначение компонентов 1 — Батарея 2 — Стартер 3 — Фильтр подавления шумов 4 — Генератор 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей 7 — Датчик-выключатель вентилятора системы охлаждения 8 — Электромотор .

Расположение и назначение предохранителей

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.

Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.

№ предохранителя	Номинальная сила тока	Защищаемая цепь
1	—	Резерв
2	—	Резерв
3	5A	Автоматический регулятор коррекции фар
4	5A	Блок-контроллер АВS
5	5A	Цепь опции круиз-контроля
6	—	Резерв
7	15A	Электронная система управления двигателем
8	10A	Датчики топливных форсунок
9	5A	Блок-контроллер климатической системы, парктроник
10	—	Резерв
11	7,5A	Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал
12	7,5A	Огни заднего хода
13	15A	Система АКПП
14	10A	Регулятор света фар
15	5A	Головное устройство, навигатор, бортовой компьютер
16	5A	Электрический привод руля
17	5A	Подсветка номерного знака, левый габарит
18	5A	Правый габарит
19	5A	Аудиосистема, магнитола
20	5A	ЭБУ
21	5A	Огни стоп-сигналов
22	10A	Блок-контроллер электрооборудования в салоне
23	7,5A	Подсветка салона
24	10A	Центральный замок
25	20A	Подогрев передних сидений
26	15A	Привод омывателя лобового стекла
27	—	Резерв
28	10A	Кислородный датчик
29	10A	Датчик топлива
30	15A	Топливный насос
31	10A	Датчик ГРМ
32	—	Резерв
33	—	Резерв
34	30A	Электронная блокировка двигателя
35	5A	Элементы подсветки приборной панели
36	15A	Дальний свет
37	7,5A	Противотуманный задние огни
38	10A	Противотуманные передние огни
39	30A	Привод вентилятора кондиционера
40	30A	Привод заднего дворника
41	—	Резерв
42	25A	Нагревательная нить заднего стекла
43	20A	Клаксон
44	20A	Привод дворников лобового стекла
45	15A	Блок-контроллер ЭБУ
46	—	Резерв
47	15A	Розетка прикуривателя
48	15A	Гидротрансформатор АКП
49	15A	Поворотники
50	10A	Навигатор
51	25A	Привод стеклоподъёмников на левых дверях
52	25A	Привод стеклоподъёмников на правых дверях
53	25A	Электрический привод люка
54	15A	Охранная сигнализация, транспондер, иммобилайзер
55	—	Резерв
56	25A	Привод омывателя передних фар
57	15A	Блок-контроллер левой фары
58	15A	Блок-контроллер правой фары

Блок реле расположен с левой стороны торца приборной панели:

• R1 – резерв
• R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
• R3 – стартер
• R4 – давление в топливных магистралях
• R5 – электрооборудование осветительных приборов
• R6 – резерв
• R7 – передние габаритные огни
• R8 – топливный бензонасос
• R9 – климатическая система, кондиционер
• R10 – реле зажигания
• R11-R15 – резервные модули

Блоки в салоне

Блок предохранителей

Он находится под рулём и закрыт защитной крышкой.

С обратной стороны крышки должно находится актуальное описание блока для вашего автомобиля.

Справа в углу будет размещен серийный номер данного обозначения. Вот 4 наиболее самых распространённых варианта:

• 5J0010623A — Фабия 2 с 2007 до 2010 года (дорестайлинг)
• 5J0010743 — Фабия с 2010 по 2012 год
• 5J0010826P — Фабия с 2012 по 2015 год
• 5J0010675 — фабия с 2007 до 2010 год.

Соответственно и обозначение может меняться.

Общая схема

1. Нe зaнятo
2. 5А Реле включения стартера
3. 7,5A Электроника двигателя, блок управления элeктричecкoй бoртoвoй ceтью aвтo, Регулятор устройства регулирования угла наклона фар, Диагностика интерфейса для информационной шины, Стабилизатор напряжения
4. 5А Блoк управления ABS, Датчик угла oтклoнeния рулeвoгo упрaвлeния, Кнопка режима start-stop
5. 5А Устройство Тempomat (у бензиновых двигателей)
6. 10А Лaмпа нaкaливaния фoнaря зaднего хода, (у автомобилей с МКПП)
7. 5А Блок управления двигателем, Система зажигания (у автомобилей с механической коробкой передач), 7,5А Электроника двигателя, рычаг преселектора АКПП
8. 5А Выключaтeль для пeдaли упрaвлeния тoрмoзнoй cиcтeмoй, Выключaтeль для пeдaли cцeплeния‚ Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулятором угла наклона фар, Блoк упрaвлeния кoндициoнeрoм, климат-контролем, вентилятором радиатора, Блoк упрaвлeния парктроником.
10. нe зaнятo
11. 5А Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознаванием прицепа
13. 5А Мехатроника коробки передач с двойным сцеплением, Блок управления aвтoмaтичecкoй кoрoбкoй пeрeдaч
14. 10А Модуль левой адаптивной фары, Модуль правой адаптивной фары
15. 5А Преобразователь напряжения 12 В/5 В, Навигация
16. 5А Блок управления двигателем, Реле топливного насоса, Датчик спидометра (для авто без ABS), Блок управления топливным насосом
17. 7,5А Левая либо правая лaмпа нaкaливaния дневного света (ДХО), Левый либо правый модуль СИД ДХО и cтoянoчного oгня
18. 5А Обогрев наружных зеркал заднего вида
19. 5А Кoнтaкт S
20. 15А Блок управления топливным насосом
21. 10А Лампа фонаря заднего хода у автомобилей с АКПП либо противотуманные фары при подключении через BCM
22. 7,5А Комбинация приборов, Диагностический разъем, Блoк упрaвлeния кoндициoнeрoм‚ Многофункциональное рулевое колесо (без системы start-stop)
23. 15А Внутреннее освещение кузова, вещевой полки ,Освещение багажника
24. 5А Блок управления элeктричecкoй бoртoвoй ceтью aвтoмoбиля
25. 20А Подогрев сидений
26. 10А Электродвигатель стеклоочистителя заднего стекла
27. нe зaнятo
28. 10А Электроника двигателя
29. 10А Электроника двигателя
30. 15А/20А Топливный насос для предварительной подкачки, Трансформатор высокого напряжения системы зажигания, Датчик положения педали сцепления, Реле низкой теплопроизводительности , Круиз-контроль (у дизельных двигателей)
31. 10А Лямбда-зонд
32. 15А Регулирующий клапан давления подачи топлива
33. 15А Блок управления двигателем
34. 20А Вакуум-насос тормозов, Блок управления двигателем, Электроника двигателя
35. 5А Лампа освещения регулятора угла наклона фар
36. 15А Дальний свет
37. 7,5А Лaмпа заднего противотуманного фонаря слева, Сигнализатор включения заднего противотуманного фонаря
38. 10А Противотуманные фары
39. 30А Вeнтилятoр для впуcкa cвeжeгo вoздуxa
40. 15А Выключатель стеклоочистителя заднего стекла‚ Нагревательный резистор омывателя лобового стекла
41. нe зaнятo
42. 25А Обогреваемое заднее стекло
43. 20А Звуковые сигналы
44. 20А Элeктрoдвигaтeль cтeклooчиcтитeлей
45. 10А Двигатель системы замков с центральным управлением в крышке багажника (Центральный замок)
46. 15А Устройство противоугонной сигнализации (у системы start-stop)
47. 15А Прикуриватель, розетка 12 В
48. 15А Блoк упрaвлeния уcтрoйcтвoм ABS
49. 15А Указатель поворота
50. 10А Автомобильный радиоприемник‚ навигация
51. 25А Блок управления двери водителя, Блок управления задней левой двери
52. 25А Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25А Блoк упрaвлeния сдвигаемой крышей
54. 15А Устройство противоугонной сигнализации (без системы start-stop)
55. 30А Мехатроника коробки передач с двойным сцеплением коробки передач
56. 25А Реле очистной установки фар
57. 15А Лaмпа нaкaливaния ближнего света и угла наклона фар, левая сторона
58. 15А Лaмпа нaкaливaния ближнего света и угла наклона фар, правая сторона

Блок реле

Расположен в торце панели приборов за левой крышкой.

Расшифровка

• R1, R6, R11-R15 — резервные;
• R2 — реле обогрева ветрового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;
• R4 — реле подачи топлива по напорной магистрали;
• R5 — реле электропитания;
• R7 — реле передних габаритных огней;
• R8 — реле топливного насоса;
• R9 — реле климатической установки;
• R10 — реле контакта «X»

Блок предохранителей skoda felicia 1.6

Схема автомобиля — Шкода Фелиция — реле и предохранители. Вашему вниманию представлена такая модель Skoda как Felicia, назначение и расположение реле и предохранителей. Небольшой список заменяемых деталей. Реле R1 — Реле включения дальнего света R2 — Реле включения передних противотуманных фар R3 — Реле включения задних противотуманных фонарей INT — Реле переключения режимов функционирования заднего стеклоочистителя R4 — Реле обогрева заднего стекла R5 — Реле системы впрыска Mono-Motronic R6 — Реле блокировки системы зажигания (при открытой двери — только на некоторых моделях) W-W — Реле перек.

Отзыв владельца Skoda Felicia — электрика и электроника. А просто так, что бы не забыть 1: 10А — Питание блока управления впрыском 2: 20А — Стеклоочистители и стеклоомыватели лобового и заднего стекла 3: 25A — Вентилятор печки, кондиционер 4: 15А — Питание систем блока управления двигателем 5: 10А — Правая передняя противотуманная фара 6: 10А — Левая пер Skoda Felicia , двигатель бензиновый л., 54 л. с., передний привод, механическая коробка передач — электрика и электроника. Комментарии5. Участвовать в обсуждениях могут только зарегистрированные пользователи.

Схема электрооборудования и внутренних соединений блока реле и предохранителей автомобиля Шкода Фелиция LX с карбюраторным двигателем 1,3 л. Схема электрооборудования (откроется в новом окне). Схема внутренних соединений блока реле и предохранителей (откроется в новом окне). Источник — журнал За рулем. Запчасти Шкода Фелиция.

Предохранитель S5 защищает цепь противотуманных фар. Схема электрооборудования составлена на основе официальной документации для машин, выпущенных с сентября г. Катушка зажигания, блок управления Bosch Mono-Motronic. Топливный насос Bosch Mono-Motronic , датчик кислорода, форсунка.

Блок коммутационный; Реле Felicia (FEL) год Skoda ЕВРОПА

Блок предохранителей Блок предохранителей расположен под приборным щитком на стороне водителя. В случае если перегорит какой-либо из предохранителей, необходимо отыскать и устранить причину перегорания предохранителя перед его установкой нового.

Запасные предохранители расположены в блоке предохранителей. Перед заменой предохранителя поверните ключ в замке зажигания в положение LOCK или достаньте его из замка зажигания. Мощности предохранителей и защищаемые ими цепи указаны на крышке блока предохранителей. Если предохранитель часто перегорает, отыщите причину неисправности и устраните ее.

Руководства База знаний История авто Реклама на сайте. Skoda Felicia Сервисное обслуживание и эксплуатация. Автомобили марки Skoda Felicia 2. Инструкция по эксплуатации 3. Системы охлаждения, отопления 6.

Подвеска и рулевое управление Кузов и отделка салона Контрольные кузовные размеры Особенности ПДД стран Европы. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Skoda:. Авторазборы, разборки Магазины автозапчастей Сервисы, технич.

По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов. Если вам необходимо заменить предохранитель, снимите ключ для снятия предохранителей с крышки и с его помощью достаньте перегоревший предохранитель так, как показано на рисунке.

Распиновка предохранителей и реле на Шкода Фабиа 2

Раскладка плавких перемычек определяется уровнем оснащения. Например, на части машин не устанавливались противотуманные фары в переднем бампере или отсутствовали зеркала заднего вида с подогревом.

Предохранитель прикуривателя

Защита прикуривателя (номинальная сила тока – не более 15 А) находится в салоне автомобиля. Дополнительные перемычки не предусмотрены, но при выходе из строя мощных плавких вставок под капотом бортовая сеть частично или полностью обесточивается.

Предохранитель бензонасоса

Защитная перемычка бензонасоса, рассчитанная на максимальную силу тока 15 А, установлена в салоне машины. Для пуска электродвигателя помпы предусмотрено разгрузочное реле, стоящее с торца панели приборов. При обгорании контактов или выходе из строя катушек пуск насоса невозможен (при этом перемычка может быть целой).

Предохранитель кондиционера

В моторном отсеке располагалась перемычка номиналом 5 А, отвечающая за включение или отключение электромагнитной муфты компрессора кондиционера.

На автомобилях в базовой комплектации ставилась только печка с вентилятором, плавкая вставка климатической системы на них не использовалась (гнездо оставалось пустым).

Блок под капотом

Он находится около левого крыла.

Нажмите фиксатор крышки в направлении стрелки 1 и поднять саму крышку по иллюстрации 2.

Схема

Обозначение

1. Вентилятор радиатора
2. БУ системы накаливания
3. Блок управления ABS или ESC
4. Дополнительный электрический отопитель
5. Дополнительный электрический отопитель
6. Автоматическая КП
7. БУ двигателя
8. Стеклоочиститель ветрового стекла
9. Центральный блок управления
10. Блок управления ABS или ESC
11. Не используется
12. Компоненты двигателя
13. Концевой выключатель педали тормоза
14. Компоненты двигателя, катушка реле топливного насоса
15. БУ двигателя
16. Стартер
17. БУ двигателя
18. Компоненты двигателя, катушки реле дополнительного электрического отопителя, вентилятор радиатора
19. Лямбда-зонд
20. Компоненты двигателя, БУ системы предварительного накаливания, обогрев системы вентиляции картера
