Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле …

Мини кроссовер Suzuki SX4 производится в 3 поколениях с 2006 года по настоящее время с кузовами хэтчбек и седан. 1 поколение собиралось в 2007, 2008, 2009, 2010, 2011, 2012 году. 2 поколение в 2013, 2014 и 2015 годах. С 2016 года на рынки поставляется третье поколение Сузуки Сх4 (2017, 2018, 2019, 2020, 2021). Хотя некоторые считаю её рестайлинговой версией второго поколения (Suzuki New SX4 / S-Cross SX4). Так как обновление затронуло преимущественно только внешний вид SX4. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Сх4. Так же мы покажем схемы блоков, фотографии и места их расположения. Выделим предохранитель отвечающий за прикуриватель.

Расположение блока предохранителей в Suzuki SX4

Японский автомобиль доступен для покупателей в нескольких версиях с 2003 года. Сборка авто с кузовом седан осуществлялась в 2007–2008 гг. Более компактная и динамичная модель была представлена на рынке в 2011 г. С лучшей стороны проявили себя все предохранители, установленные на транспортном средстве.

Оснащение защитных модулей зависит от даты производства авто, а технические характеристики элементов определяются типом кузова. Под капотом CX4 расположена секция вставок, отвечающих за безопасность электрической цепи.

В коробке находится 19 элементов номиналом 15, 20, 30, 50, 80 А.

На Сузуки 2014 г. смонтированы реле:

• АКП;
• насоса подачи топлива;
• вентилятора кондиционера;
• дроссельной задвижки;
• стартера;
• системы охлаждения вентилятора.

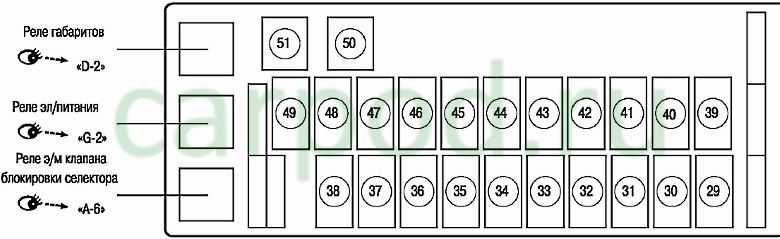

Расположение в моторном отсеке.

На авто с бензиновым двигателем

Внедорожник с бензиновым агрегатом нового поколения К14С выпускается с 2016 г. На авто блоки установлены под приборной доской (со стороны водителя) и в моторном отсеке.

Коробка плавких вставок включает 27 элементов, расположенных в 4 ряда. Номинал вставок варьируется от 15 до 80А.

В первом ряду сверху находятся F4, 5, 6, 7, 8, 9, 10, 11. Их назначение определяет схема в инструкции по эксплуатации.

Например, прерыватели 6 и 7 регулируют подачу света справа и слева.

Fuse Box включает защитные элементы, обеспечивающие безопасность:

• пускового мотора (F13);
• воздушного компрессора F16 (20А);
• автоматической коробки передач и др.

В комплектацию входят реле:

• топливного насоса;
• вентилятора;
• нагревательного элемента №№ 1–3;
• дроссельной задвижки;
• компрессора;
• АКП.

На автомобиле с дизельным мотором

В моторном отсеке дизельного авто иная схема расположения предохранителей. В коробке находится набор защитных элементов №№ 2–38 емкостью 10, 15, 20, 30, 40, 60, 80, 140 А.

Прерыватели выполняют различные функции:

• регулируют работу противотуманного фонаря (F6);
• отвечают за модуль управления гидроусилителя руля (№ 7) и др.

F34, 35, 36, необходимы для работы HTR SUB 1, 3, 2. Реле (12 шт.) находятся в секции и обслуживают противотуманные фары (22), двигатель (25), вентилятор 3 РДТР (№ 27), топливный насос (№ 20).

Расположение под приборной панелью.

Предохранители и реле сузуки сх4, 2006 — 2016 г.в.

Мини кроссовер Suzuki SX4 производится в 3 поколениях с 2006 года по настоящее время с кузовами хэтчбек и седан. 1 поколение собиралось в 2007, 2008, 2009, 2010, 2011, 2012 году. 2 поколение в 2013, 2014 и 2015 годах. С 2016 года на рынки поставляется третье поколение Сузуки Сх4 (2017, 2018, 2019, 2020, 2021).

Хотя некоторые считаю её рестайлинговой версией второго поколения (Suzuki New SX4 / S-Cross SX4). Так как обновление затронуло преимущественно только внешний вид SX4. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Сх4. Так же мы покажем схемы блоков, фотографии и места их расположения.

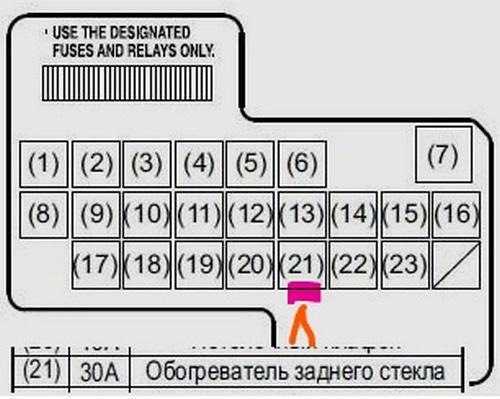

Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков зависит от года выпуска, а назначение элементов от уровня оснащения, типа кузова автомобиля и страны поставки (кроме европейцев есть ещё японские и американские SX4). Сверяйте описание со своим на обратной стороне защитной крышки.

Блок предохранителей и реле, установленный в салоне автомобиля

Базовые концепты

Блок реле

1 — реле вентилятора радиатора; 2 — реле обогрева заднего стекла;

3 — реле аварийного освещения; 4 — реле звукового сигнала.

Предохранители используются для размыкания цепи, когда ток достигает определенного значения, для защиты элементов и проводов, которые могут быть повреждены слишком большим током. Резкое повышение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Медицинский осмотр

Блок реле установлен в салоне у основания стойки A. Общее реле установлено на кронштейне опоры магнитолы.

Инструкция по реализации

1. С помощью омметра проверьте проводимость предохранителей. 2. Если предохранитель перегорел, это означает короткое замыкание в цепи, которую он защищает. Перед заменой предохранителя определите и устраните причину короткого замыкания.

Предупреждение Предохранитель перегорает через 15 секунд, если ток, протекающий через предохранитель, превышает его номинал.

Предупреждение Убедитесь, что предохранитель надежно вставлен в розетку. Убедитесь, что номинал предохранителя соответствует цепи, которую он защищает. Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем снимите предохранитель с клемм. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод порвался или оплавился. Всегда используйте предохранители правильного размера. Никогда не используйте предохранитель другого номинала и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник проблемы

Ток, защищаемый предохранителем, указан в верхней части предохранителя — обратите внимание, что предохранители различаются по цвету для облегчения идентификации. Если предохранитель перегорел сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев неисправность вызвана коротким замыканием из-за плохой изоляции

Если предохранитель защищает несколько цепей, попытайтесь найти цепь, которая перегорает предохранитель, включив каждую цепь по очереди (если возможно). Всегда держите в автомобиле запасной комплект предохранителей разного номинала

В большинстве случаев неисправность вызвана коротким замыканием из-за плохой изоляции. Если предохранитель защищает несколько цепей, попытайтесь найти цепь, которая перегорает предохранитель, включив каждую цепь по очереди (если возможно). Всегда держите в автомобиле запасной комплект предохранителей разного номинала.

Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

• ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
• B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
• RR HTD (4) – подогрев внешних зеркал (40А);
• BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
• C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
• H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
• SPARE (8, 14, 15, 17) – не задействован (запасной);
• ALTERNATOR (9) – генератор (125А);
• MDPS (10) – ЭУР (80А);
• FR FOG (11) – ПТФ спереди (15А);
• A/CON (12) – кондиционер;
• HAZARD (13) – световое оповещение аварийной остановки (15А);
• F/PUMP (16) – насос подачи топлива (15А);
• ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
• INJ (21) – кондиционер, топливные форсунки (15А);
• SNSR2, 1 (22, 34) – датчики;
• HORN (23) – цепь подачи сигнала (15А);
• ING2 (25) – выключатель зажигания, стартер (40А);
• IGN1 (26) – выключатель зажигания (30А);
• ECU (27) – основное реле (30А);
• ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
• ECU2 (29) – зажигание;
• B/UP (30) – лампочка заднего хода;
• H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
• H/LP HI (33) – дальний свет (20А).

Релейная часть:

• C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
• START – пусковое устройство (стартер) (R3);
• F/PUMP – насос подачи топлива (R4);
• A/CON – система кондиционирования (R5);
• H/LP LO, HI – ближний, дальний свет (R6, R8);
• HORN – сигнал (R7);
• FOG LP – ПТФ сзади (R9);
• WIPER – дворники (R10);
• MAIN – основное реле (R11).

Вторая версия

Схема Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:

• 1, 9 – основное реле;
• 2, 16 – система кондиционирования;
• 3, 18 – насос подачи топлива;
• 4, 12, 17 – ЭБУ двигателя;
• 5 – антиблокировочная, стабилизационная система;
• 6 – фонарь заднего хода;
• 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
• 11, 13 – датчики;
• 15 – кондиционер, топливные форсунки;
• 19, 42 – вентилятор;
• 20, 30 – реле дальнего, ближнего света;
• 21 – сигнал;
• 22, 26 – вторая и первая скорость охлаждающего вентилятора;
• 23 – реле пускового устройства;
• 24 – ПТФ сзади;
• 25 – дворники;
• 27, 28 – левый и правый ближний свет;
• 31, 32 – антиблокировочная и стабилизационная система;
• 33 – ПТФ спереди;
• 35, 45 – ЭБУ салонного оборудования;
• 37 – релейная часть с плавкой вставкой цепи включения сигнала;
• 38 – ЭУР;
• 39 – замок зажигания, пусковое устройство;
• 40 – подогревательный комплекс наружных зеркал;
• 41 – вентилятор кондиционера;
• 43 – генератор;
• 44 – замок зажигания.

Схема

Дополнительный блок для дизельных двигателей

На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:

• 12 – подогрева топливного фильтрующего элемента;
• 13, 14, 15 – PTC 3, 2, 1;
• 16 – свечей накала.

Блок в салоне

Он крепится к левой стойке, под панелью приборов со стороны водителя.

Вариант 1

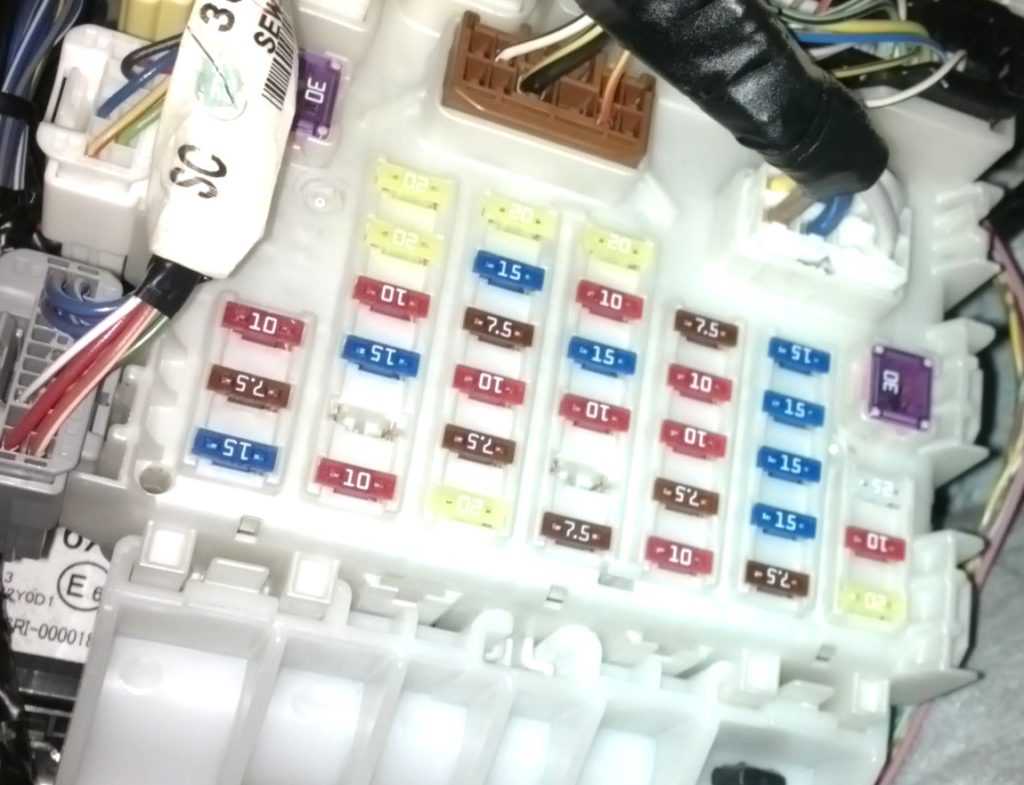

Фото — схема

Назначение предохранителей

p, blockquote 20,0,0,0,0 —>

1	15А Стеклоочиститель заднего окна двери
2	15А Система зажигания
3	10А Фонарь света заднего хода
4	10А Панель приборов
5	15А Прикуриватель и дополнительные потребители
6	15А Прикуриватель и дополнительные потребители
7	15А Стеклоподъемники
8	30А Стеклоочиститель ветрового окна
9	10А Электроусилитель рулевого управления
10	15А Подушки безопасности
11	10А Антиблокировочная система тормозов
12	10А Задние габаритные огни
13	15А Стоп-сигналы
14	20А Дверные замки
15	15А Резерв
16	10А Стартер
17	15А Обогрев сидений
18	10А Реле вентилятора кондиционера
19	10А Задние противотуманные фонари
20	15А Плафон освещения салона
21	30А Обогреватель заднего стекла
22	15А Звуковой сигнал, аварийная сигнализация
23	10А Иммобилизатор 20А Стеклоподъемники
24	30А Обогреватель заднего стекла

С обратной стороны блока могут находится несколько элементов реле:

p, blockquote 23,0,0,1,0 —>

1. Электродвигатель вентилятора кондиционера
2. Реле звукового сигнала
3. Очиститель заднего стекла
4. Обогреватель заднего стекла
5. Реле аварийной сигнализации

Вариант 2

Расшифровка

p, blockquote 29,0,0,0,0 —>

1	30A Ремень безопасности
2	20A Таймер электрических стеклоподъемников
3	15A Замок рулевой колонки
4	20A Обогреватель заднего стекла
5	20A Люк
6	10A DRL
7	10A Обогреватель наружных зеркал
8	7,5A Сигнал запуска
9	15A Розетка для дополнительного оборудования 2
10	30A Электрический стеклоподъемник
11	10A Аварийная сигнализация
12	7,5A BCM
13	15A Катушка зажигания
14	10A Модуль управления системы ABS
15	15A Розетка прикуривателя
16	10A Контроллер A-STOP
17	15A Звуковой сигнал
18	10A Стоп-сигнал
19	10A Подушка безопасности
20	10A Фонарь заднего хода
21	15A Очиститель / омыватель
22	30A Передний стеклоочиститель
23	10A Потолочный плафон
24	15A 4WD
25	7,5A Задние противотуманные фонари
26	Резерв
27	7,5A Зажигание — 1-й сигнал
28	15A Радио 2
29	10A Розетка для дополнительного оборудования 3
30	15A Радио
31	10A Задний фонарь
32	20A D/L
33	7,5A Круиз-контроль
34	10A Измерительный прибор
35	7,5A Зажигание — 2-й сигнал
36	20A Подогрев сидений

Остались вопросы? Задавайте их в комментарии.

Предохранители и реле Suzuki SX4, 2006 — 2016

Большая часть электрических цепей японского автомобиля защищена плавкими предохранителями. Мощные потребители (фары, двигатель вентилятора системы охлаждения, бензонасос и т.п.) подключаются через реле.

Информация по схемам актуальна для моделей Сузуки СХ4 Классик 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

В салоне

В салоне монтажный блок предохранителей расположен в левой части панели приборов, под ящиком для мелких предметов.

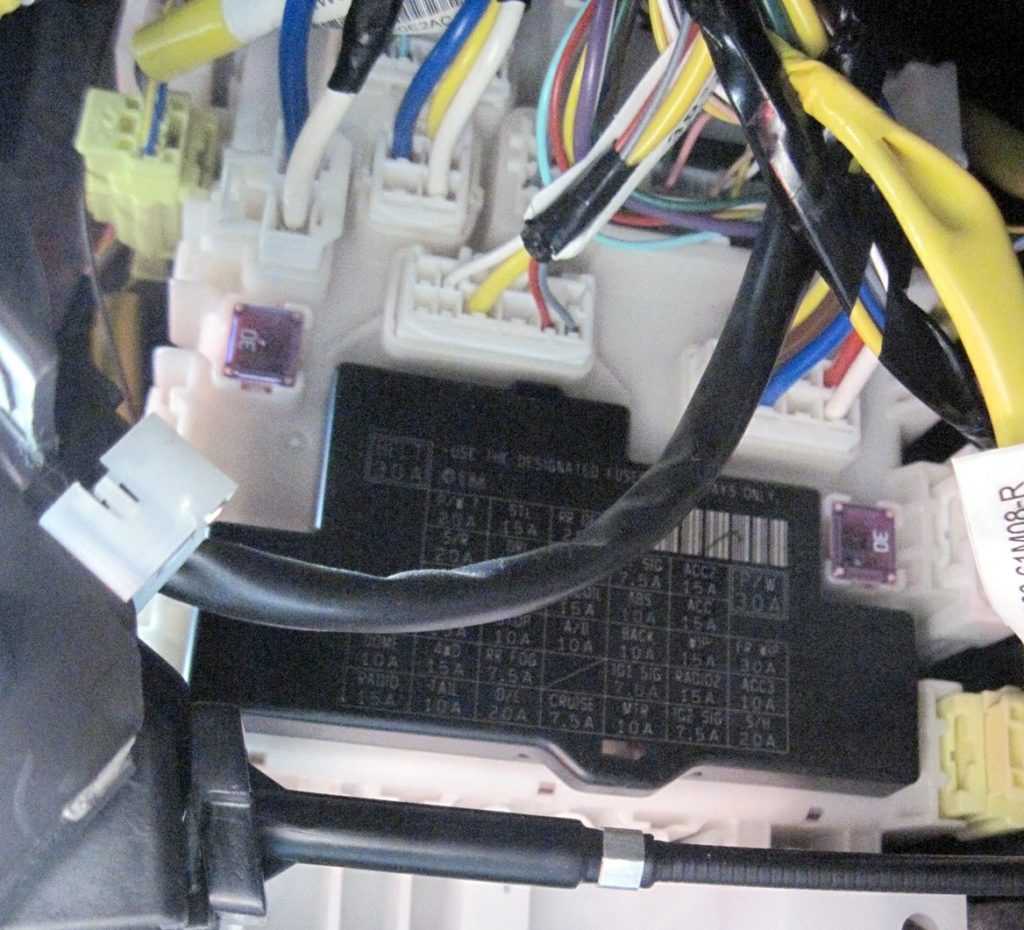

Общий вид.

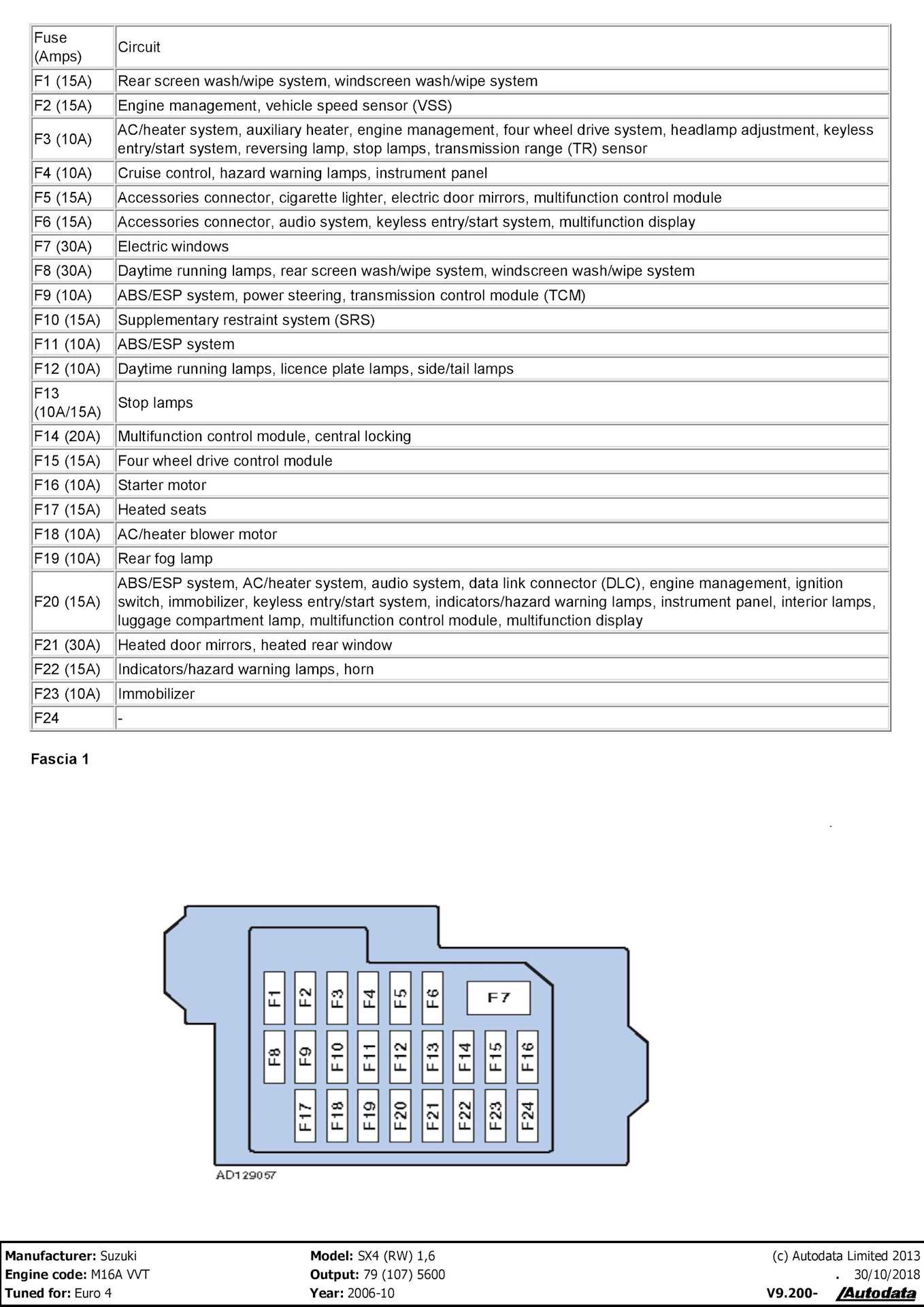

Схема предохранителей блока в салоне
№	Расшифровка	Ток, А
1	Стеклоочиститель окна двери задка	15
2	Система зажигания	15
3	Фонарь света заднего хода	10
4	Панель приборов	10
5	Дополнительные потребители и предохранитель прикуривателя СХ4	15
6	15
7	Стеклоподъемники	15
8	Стеклоочиститель ветрового окна	30
9	Цель IG 1 SIG	10
10	Подушки безопасности	15
11	Антиблокировочная система тормозов АБС	10
12	Задние габаритные огни	10
13	Стоп-сигналы	15
14	Дверные замки	20
15	Резерв	15
16	Цепь ST SIG	10
17	Обогрев сидений	15
18	Цель IG 2 SIG	10
19	Задние противотуманные фонари	10
20	Плафон освещения салона	15
21	Обогрев заднего стекла	30
22	Звуковой сигнал, аварийная сигнализация	15
23	Иммобилизатор	10

Модули реле на обратной стороне монтажного блока
1	Электродвигатель вентилятора кондиционера
2	Реле звукового сигнала
3	Очиститель заднего стекла
4	Обогреватель заднего стекла
5	Реле аварийной сигнализации

Видео мануал по замене предохранителей в салоне Сузуки СХ4

В моторном отсеке

Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, выполните следующее.

1. Нажмите на пластмассовые фиксаторы крышки блока.

2. и снимите крышку.

Фото — пример.

Предохранители и реле в салоне Шевроле Каптива

Монтажный блок в салоне автомобиля расположен в ногах у переднего пассажира. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с обозначением элементов.

Схема блока предохранителей в салоне Шевроле Каптива С100

Описание

F1 AP01 / Дополнительная розетка F2 Подогреватель передних сидений F3 Аудиосистема F4 Кондиционер воздуха F5 Блок управления электронными компонентами кузова F6 Дверной замок F7 Указатель поворота правая сторона F8 Указатель поворота левая сторона F9 Стоп F10 Омыватели Фар F11 Кондиционер F12 Блок управления электронными компонентами кузова F13 Блок управления электронными компонентами кузова F14 Зажигание: S/W F15 Задний противотуманный фонарь F16 Подушка безопасности (AIR BAG) F17 Передний омыватель F18 Замок передних дверей F19 Дополнительная розетка F20 Блок управления трансмиссией F21 Двигатель F22 Ближний свет F23 Стеклоподъемник F24 Нагреватель наружных зеркал F25 Панель приборов F26 Зажигание 1 F27 ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) F28 Складное зеркало* F29 Предохранитель прикуривателя chevrolet captiva c100 F30 Электрический стеклоподъемник со стороны пассажира F31 Электрический стеклоподъемник со стороны водителя F32 Часы R1 Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка R2 Зажигание: ON/START

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) может быть два блока с предохранителями и реле.

Основной блок

Основной блок моторного отсека расположен с левой стороны автомобиля (если лицом к машине смотреть на капот, то вправо).

Обозначение предохранителя

Схема предохранителей в главном блоке моторного отсека

нет на диаграмме	Название предохранителя	Предохранитель	Защищенная цепь
1	МДПС 1	80 А	Электроусилитель руля (MDPS)
2	Генератор (ALT)	Двигатель 1,4 л: 125 А Двигатель 1,6 л: 150 А	Предохранители — аккумулятор 1, аккумулятор 2, зажигание 2, нагреватель топливного фильтра, вентилятор охлаждения, ECU1, TCU2, ближний свет, топливный насос, звуковой сигнал, ECU3, кондиционер, аккумулятор3, зажигание1, розетка1
3	Обогрев заднего стекла	40 А	Распределительная коробка панели приборов (реле обогрева заднего стекла)
4	АБС 1 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
5	АБС 2 (АБС)	40 А	Модуль электронного контроля устойчивости (ESC)
6	Поклонник	40 А	Реле вентилятора кондиционера
7	Дворники	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
восемь	ЭБУ 2 (E2)	10 А	Соединительный разъем
девять	Ближний свет правой фары (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближнего света (LH)	10 А	Ближний свет, левая фара
одиннадцать	Правая фара дальнего света (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальнего света (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (КАТУШКА ЗАЖИГАНИЯ)	20 А	Катушки зажигания №1-4, конденсатор
14	Инжектор (INJECTOR)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и трансмиссией), ЭБУ электронного ключа, форсунки №1-4
15	Фары заднего хода (лампа B / UP)	10 А	Переключатель фонарей заднего хода
16	Батарея 1	40 А	Распределительная коробка комбинации приборов (предохранители — задний противотуманный свет, дневные ходовые огни, фары, аудиосистема, замок двери, датчик положения педали тормоза)
17	Аккумулятор 2	50 А	Распределительная коробка панели приборов (предохранители — электрические стеклоподъемники, левая противомоскатная дверь, обогрев заднего сиденья, реле электрического стеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Замок зажигания, соединительный блок PDM (реле IG2), реле стартера
19	Вентилятор	40 А	Реле вентилятора охлаждения №2, реле вентилятора охлаждения №1
ветры	ЭБУ 1 (E1)	30 А	Главное реле
21 год	MA 2 (T2)	20 А	PCM (комбинированный модуль управления двигателем и трансмиссией)
22	Левый ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер (A / C)	10 А	Реле кондиционера
27	Аккумулятор 3	40 А	Распределительная коробка панели приборов (предохранители — стоп-сигнал, электронный ключ, будка экстренного вызова, указатель поворота, противотуманная фара, иммобилайзер, реле задних фонарей)
28 год	Зажигание 1 (IG1)	30 А	Замок зажигания, блок реле PDM (реле IG1, реле ACC)
29	Розетка 1	40 А	Распределительная коробка панели приборов (реле розетки)
тридцать	Телематика	10 А	Устройство мониторинга

Обозначение реле

Схема реле в моторном отсеке

нет на диаграмме	Название реле	Вид
1	Главное реле	МИНИ
2	Реле стартера	МИКРО
3	Реле топливного насоса	МИКРО
4	Реле нет. 2 дворника	МИКРО
5	Реле дальнего света	МИКРО
6	Реле вентилятора охлаждения №2	МИКРО
7	Реле кондиционера	МИКРО
восемь	Реле вентилятора кондиционера	МИКРО
девять	Реле вентилятора охлаждения №1	МИКРО
10	Реле нет. 1 дворник	МИКРО
одиннадцать	Реле фар	МИКРО
12	Реле звукового сигнала	МИКРО

Дополнительный блок

Схема

Вот реле и предохранители, отвечающие за подогрев (особенно обогреватель лобового стекла)

При проверке блока предохранителей также см. Схему, расположенную под крышкой блока предохранителей.

После проверки предохранителей под капотом (в моторном отсеке) убедитесь, что крышка агрегата закрыта до щелчка, иначе может произойти повреждение электрической системы из-за попадания воды в агрегат.

Какие предохранители на Kia Rio

На вопрос, какие предохранители используются на Kia Rio и X (X-line) 4 поколения, мы отвечаем:

В автомобиле используются предохранители трех типов:

1. Тип ножа (для малых токов);
2. Картридж;
3. Мультиплавы (на большие токи).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
